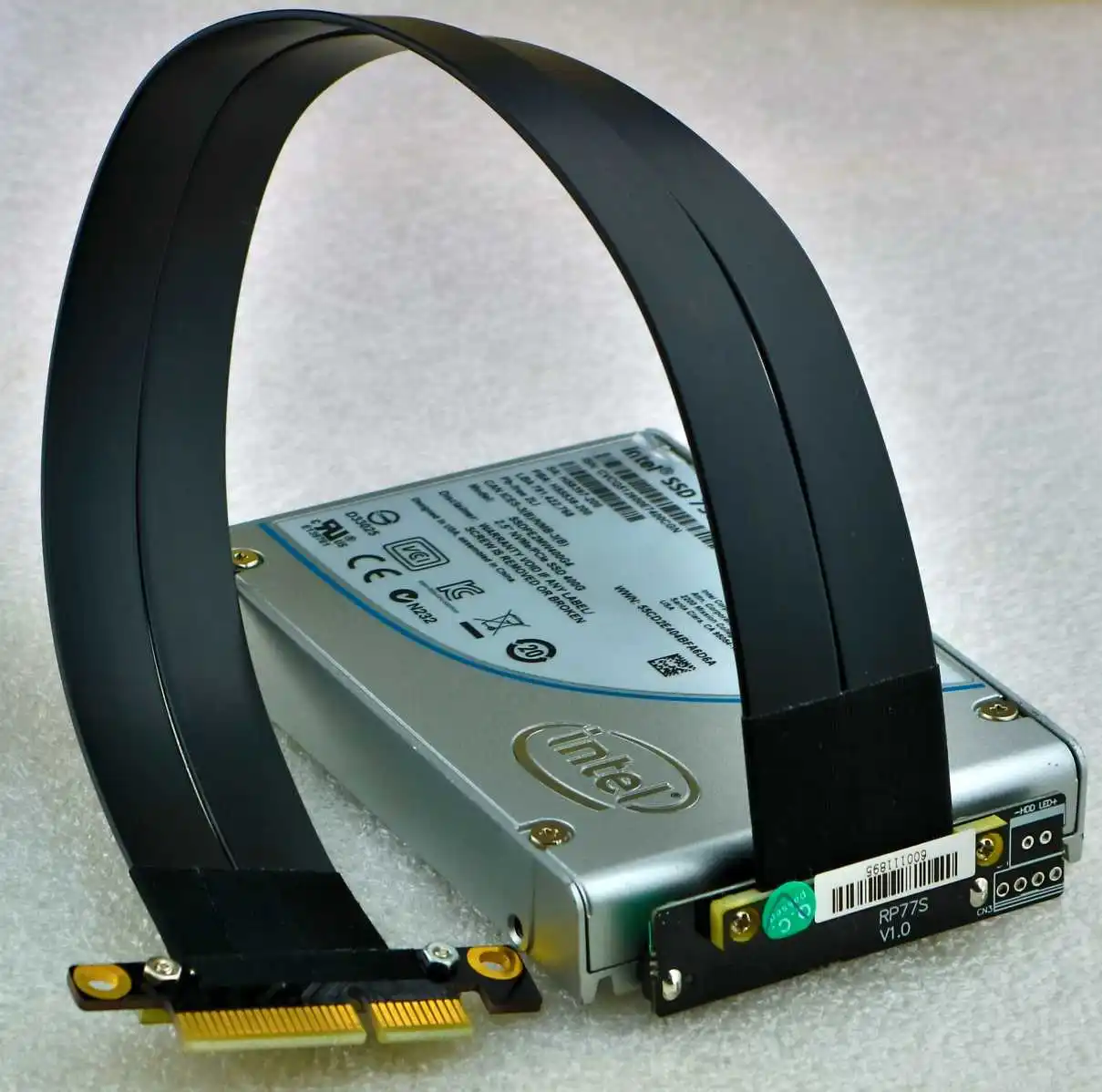

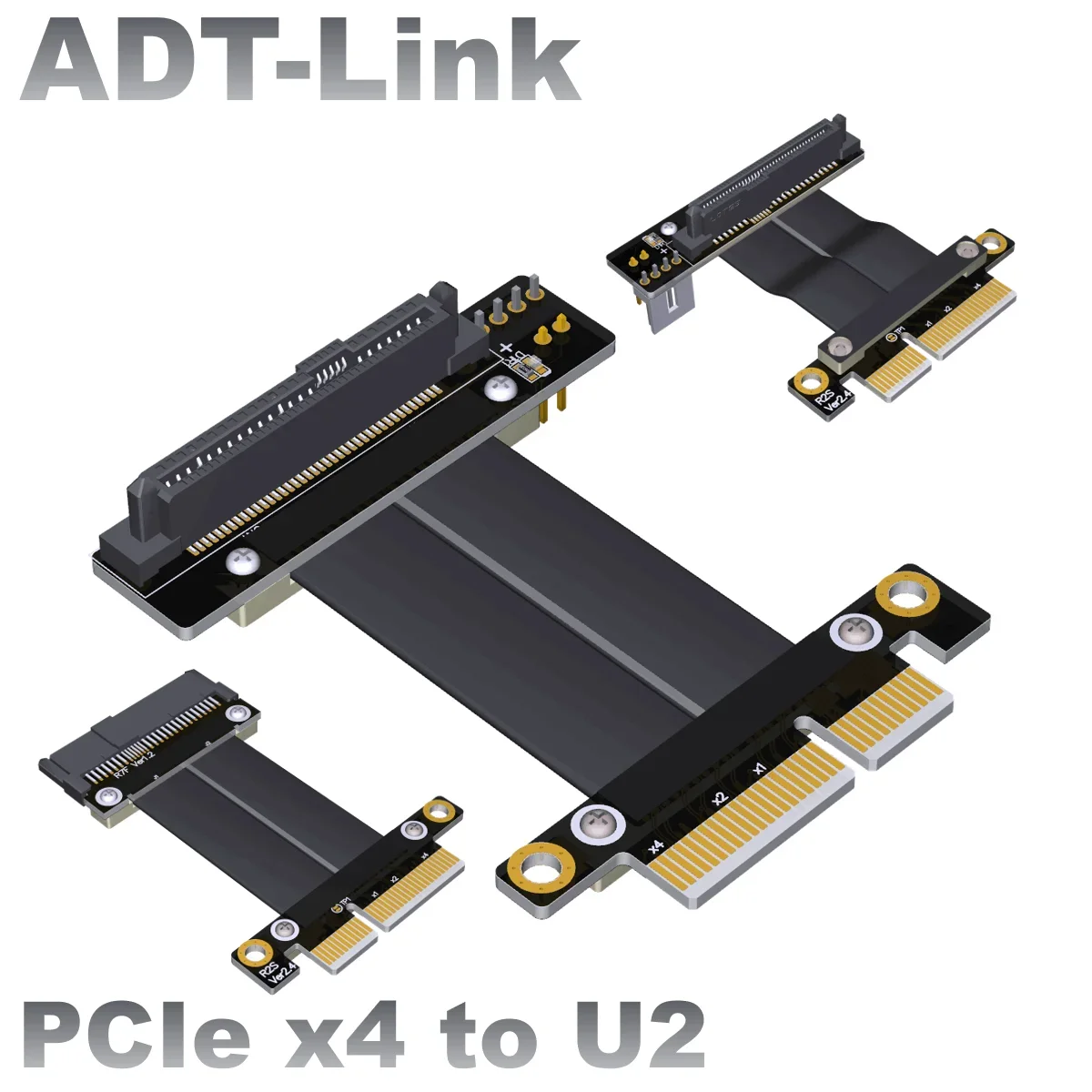

Cable de extensión ADT-Link PCI Express 3.0 x4 a U.2 (SFF-8639)
Nombre de marca: ADT-Link
Nombre del producto:Cable de extensión PCIe x4 a U.2
Modelo de producto:R27SF; R27SL; R27SL-TU
Transferenciavelocidad:PCIe3.0 x4 velocidad máxima, 32G/bps (máx.)
Longitud del cable:3 ~ 100 cm, la longitud se puede personalizar, comuníquese con el servicio al cliente.
Aplicación: PCIe x4 a U.2 (SFF8639)extensión

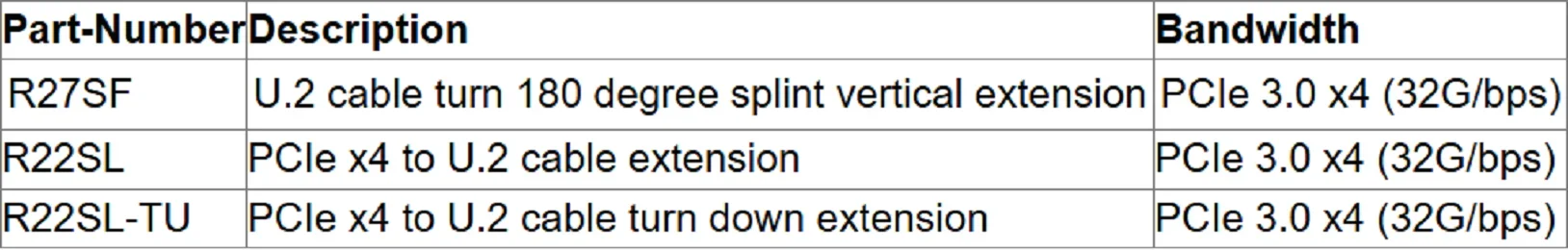

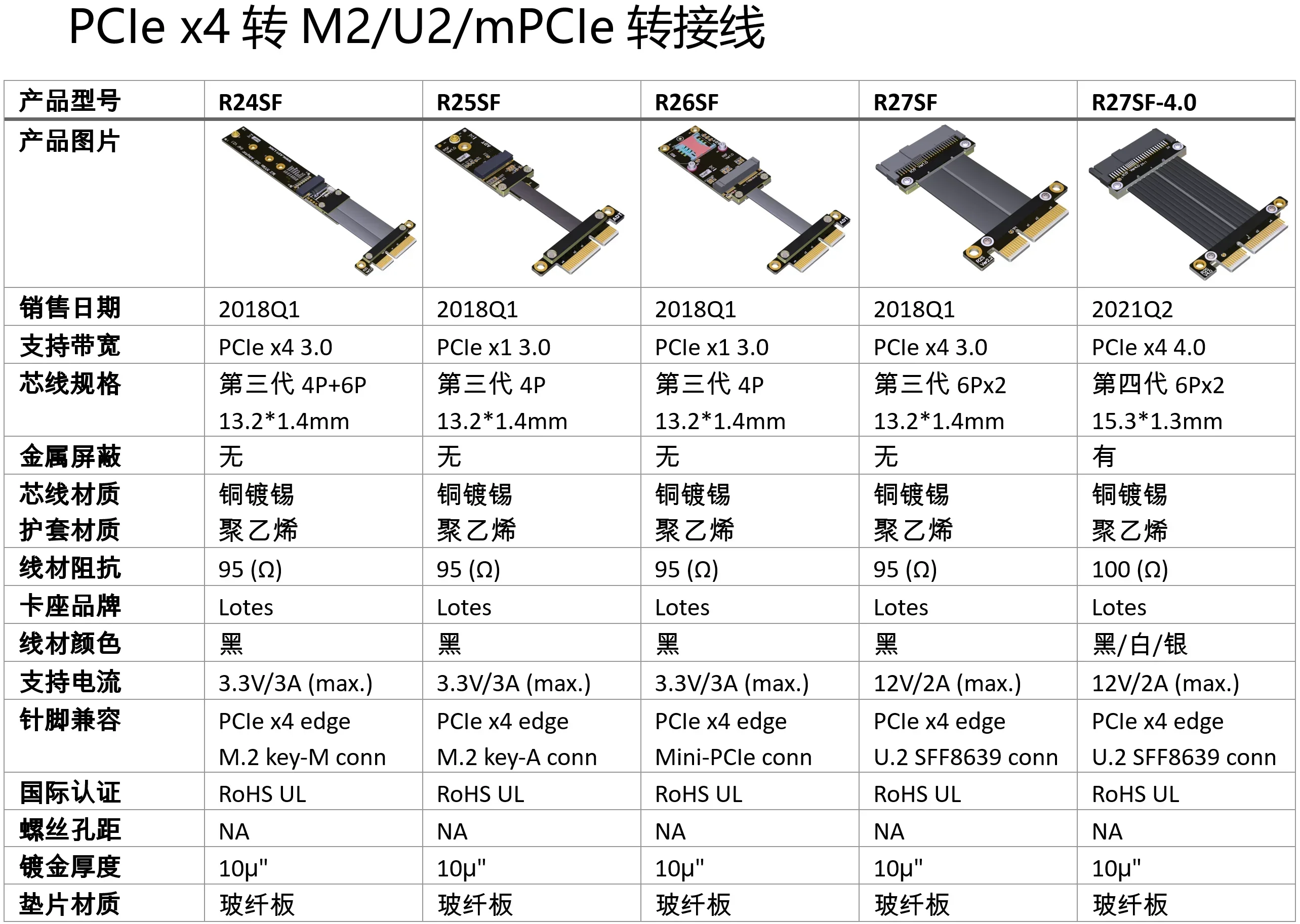

Descripción del número de pieza de la serie ADT R22:
Descripción de la longitud del cable:

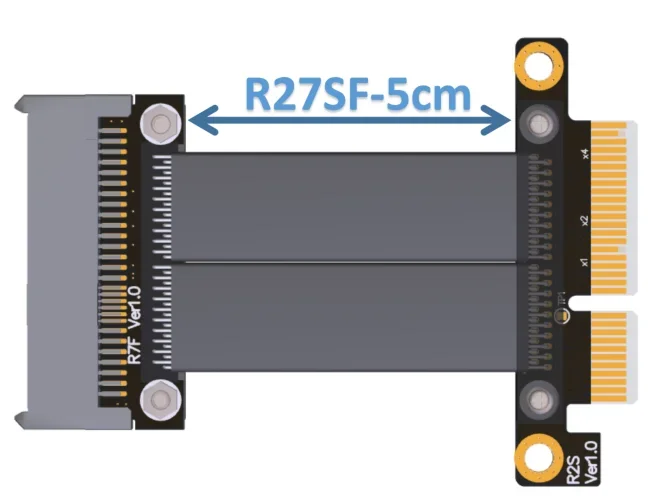

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.
Este cable de extensión adaptador SFF-8643 puede convertir la interfaz PCIe en la placa base en interfaz SFF-86339 y se utiliza para conectar varias interfaces SFF-8639.Este cable PCIe a SFF-8639 le permite conectar SSD NVMe U.2 de 2,5" de alto rendimiento.
Características del producto:
• Cambie el puerto PCIe x4 al puerto SFF-8639

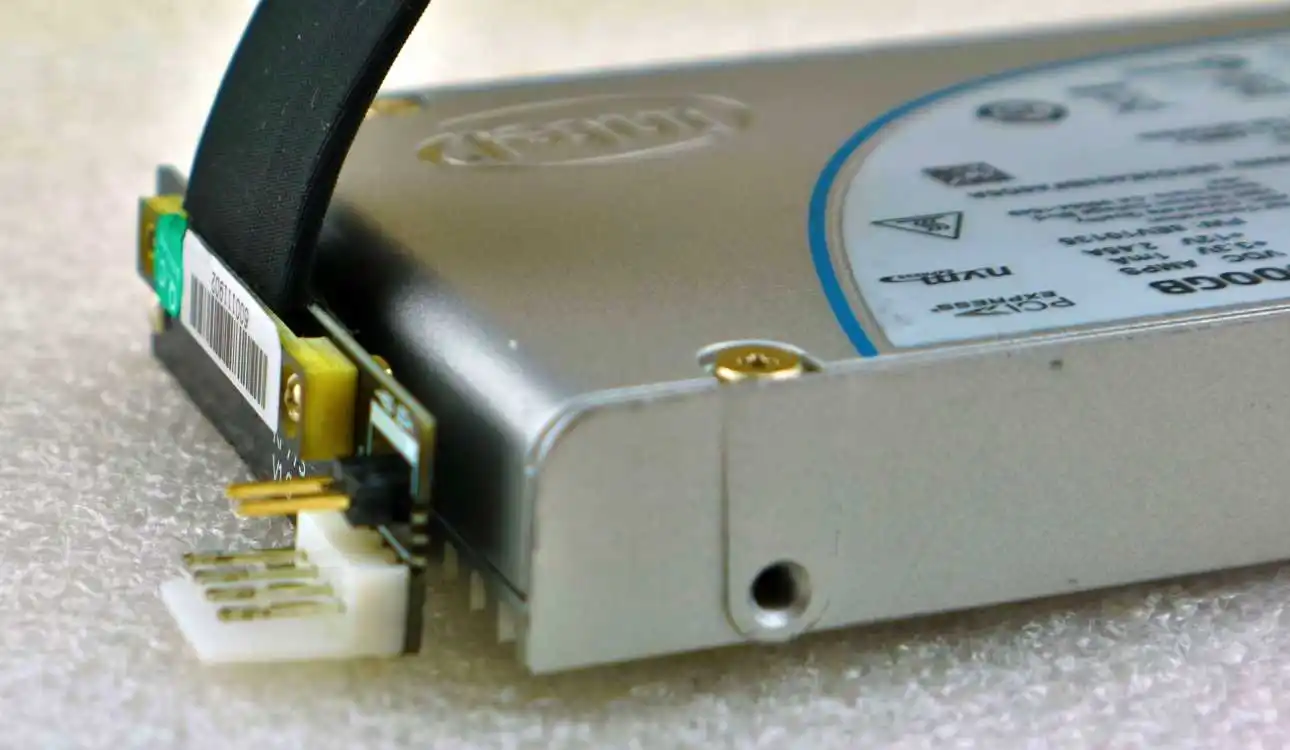

• Conecte el SSD NVMe U.2 (SFF-8639) de 2,5" al puerto PCIe x4 de la placa base usando este cable de conversión extendido
• Las tarjetas adaptadoras no requieren controladores
Parámetros de especificación:
• Puertos PCIe x4 (También puede insertar puertos PCIe x8 o x16 en la placa base)
• Temperatura de funcionamiento -40° C a 80° C
•Puertos U.2 SFF-8639
• Cumple con RoHS
¿Existe algún blindaje EMI para el cable?
El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.
¿Cuál es el grosor del cable?¿Es suave?¿Se puede doblar?
El grosor del cable es de 1,4 mm, por lo que el cable es más suave.El cable se puede doblar o doblar, pero no lo tire.

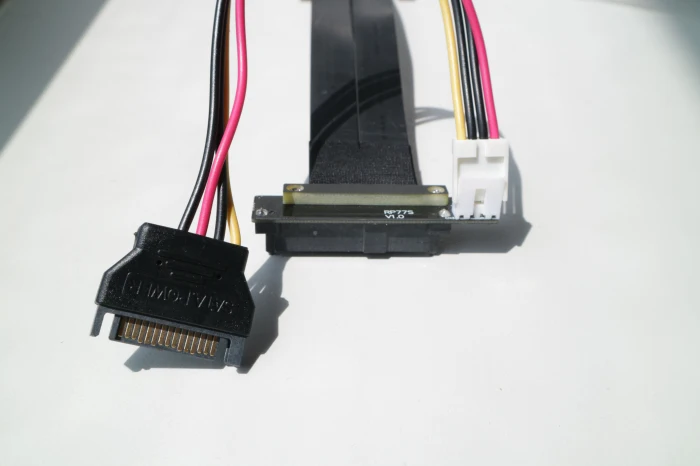

¿Necesita una fuente de alimentación externa?
El circuito de alimentación de nuestros productos está bien diseñado y este producto no necesita fuente de alimentación externa adicional.Sin embargo, considerando la capacidad de suministro de energía insuficiente de la placa base, como la posibilidad de suministro de energía insuficiente de algunas microplacases STX, este producto considera plenamente diversas condiciones ambientales, por lo que hay una interfaz de alimentación reservada en el diseño del producto. para que puedas conectar la fuente de alimentación externamente para mejorar su capacidad de suministro de energía.Haga que su dispositivo funcione de manera más estable.
Sugerencia: Si la fuente de alimentación de la placa base es insuficiente según las especificaciones de la placa base, se requiere una fuente de alimentación externa.
¿Por qué la longitud del cable de extensión no puede ser demasiado larga?¿Es posible si quiero pedir una línea de más de 1 metro?
Cuanto más corto sea el cable, mejor será la señal, más largo será el cable, la atenuación de la señal, la interferencia de la señal, el retraso de la señal, estos tres elefantes serán más obvios, nuestros ingenieros pasaron un año para probar una variedad de cables y finalmente completaron la baja impedancia., productos antiinterferencias, medidos pueden funcionar a 60 cm de alta velocidad, atenuación de señal de más de 70 cm, si desea funcionar en una línea de 1 metro. Para funcionar correctamente, debe configurar a la fuerza la0 o 2.0.Sin embargo, tenga en cuenta que, en diferentes condiciones, las líneas de más de 1 metro siguen teniendo una alta tasa de fallas.
Sugerencia: seleccione una longitud de cable adecuada y establezca una velocidad de BIOS adecuada
¿Se puede personalizar la longitud del hilo?¿Tiene una extensión de cable al revés?
Nuestra tienda ha hecho de hilo de 2 cm a 60 cm que se puede procesar,

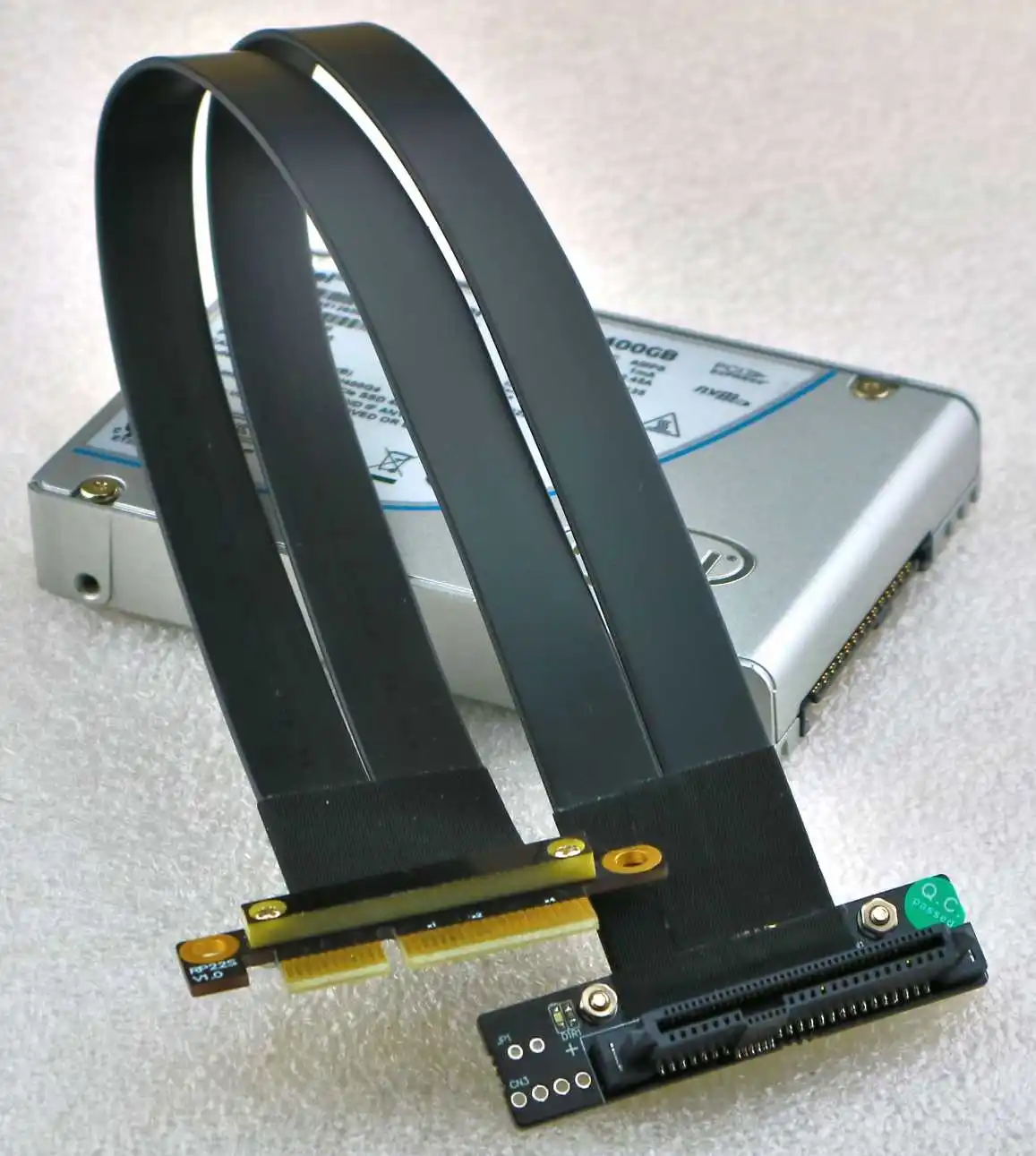

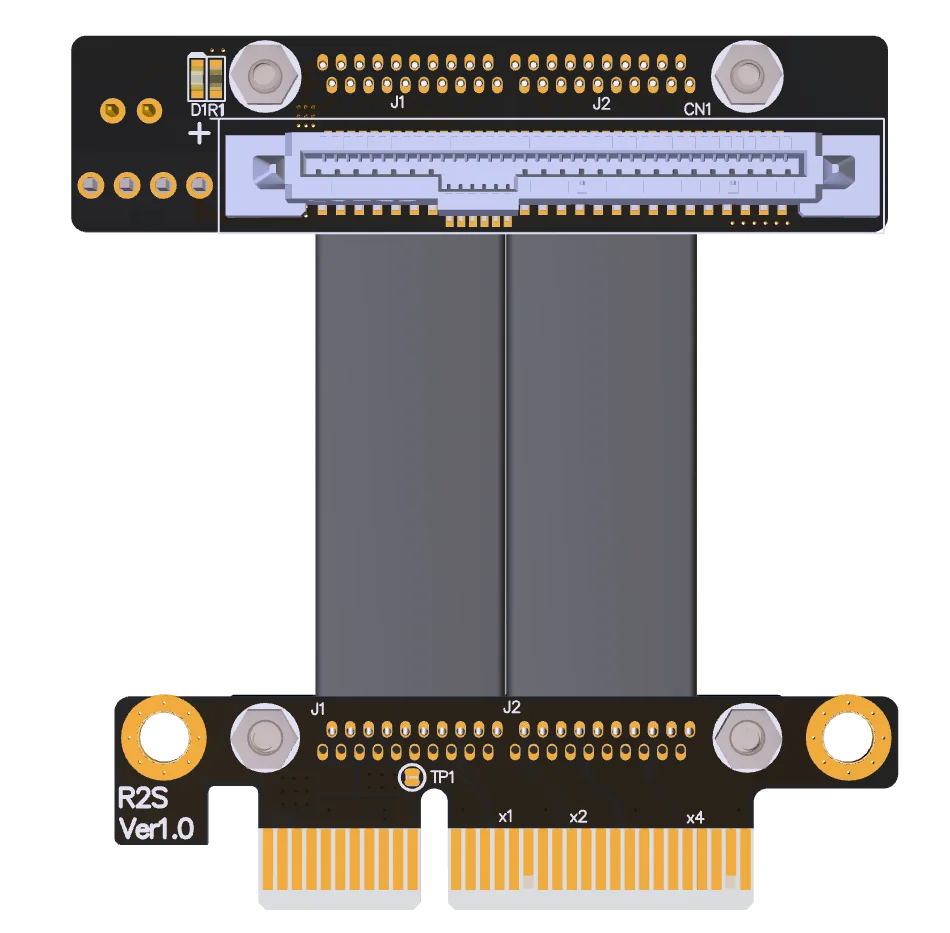

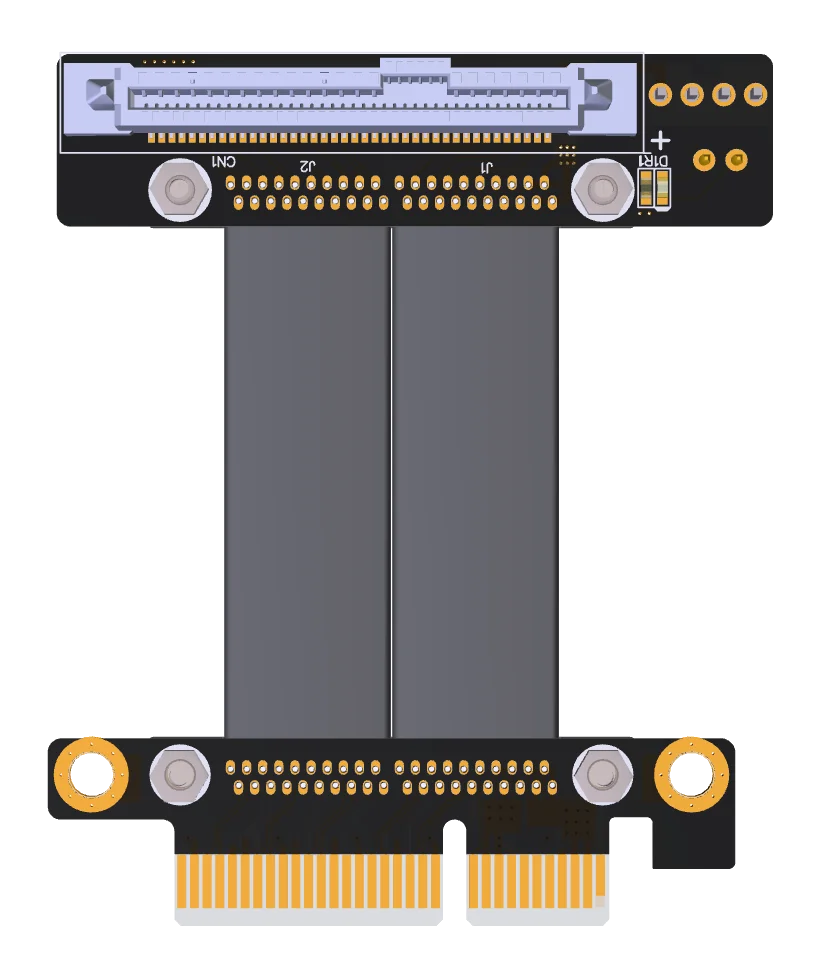

Modelo de producto: R27SL-TU línea hacia abajo, la versión de la foto es la siguiente (la longitud de la línea esquemática 3D es de 4 cm, la longitud de la línea de la foto real es de 15 cm)
¿El BIOS de la placa base no reconoce SSD?¿La solución?
El BIOS de la placa base es demasiado antiguo y el BIOS antiguo no es compatible con NVMe, por lo que no se actualiza al nuevo.
Sugerencia: las placas base de las series Z97, H97, X99, B150 y Z170 admiten NVNMe. Descargue y actualice la nueva versión del BIOS desde el sitio web oficial de la placa base.
Se debe actualizar el BIOS de las placas base de las series Z97, H97, Z999 y X99 para admitir SSD NVMe.Para obtener más información, visite el sitio web del fabricante de la placa base para verificar si el modelo de la placa base es compatible con el protocolo de comunicación NVMe.
Si admite Apple Negro, use OS X posterior a 10.10.3.
Hay dos modelos, ¿cómo elegir?

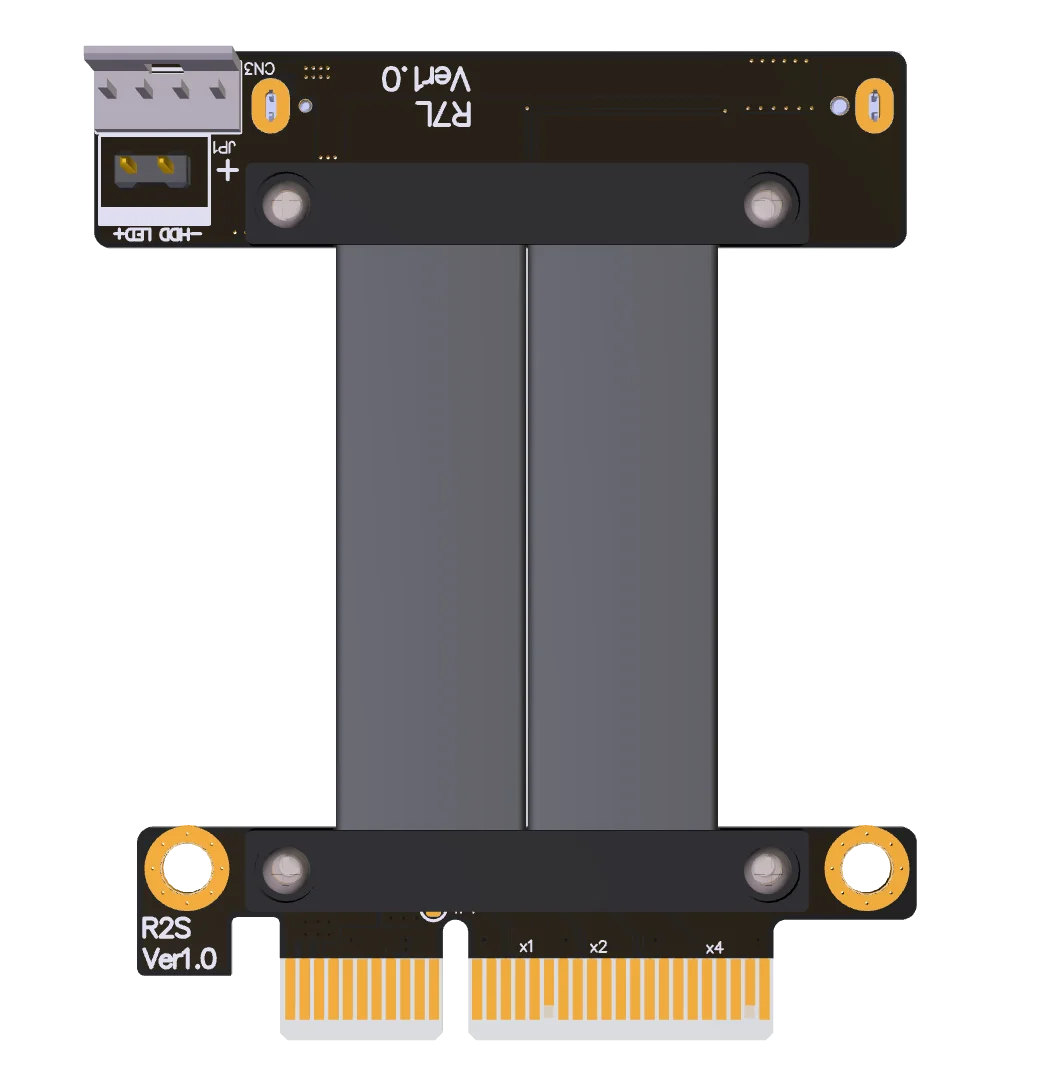

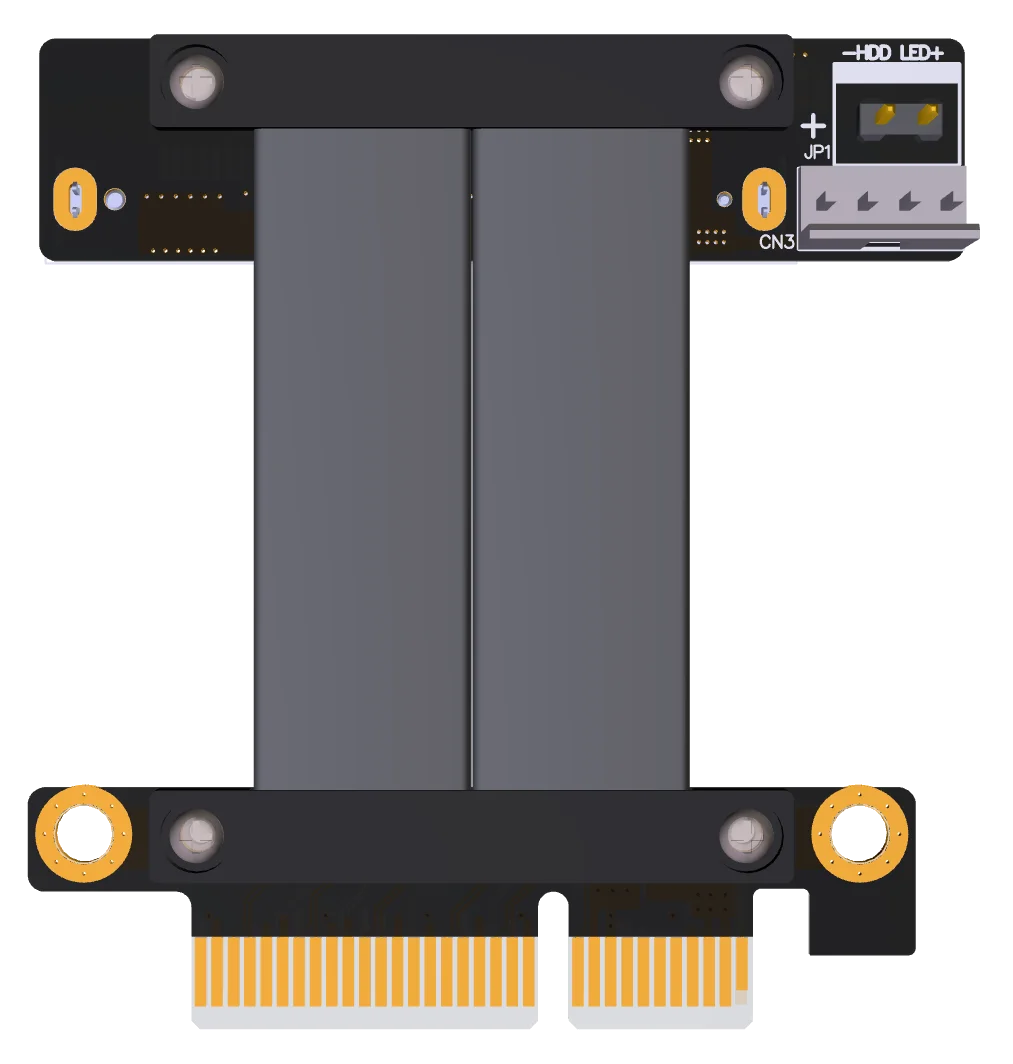

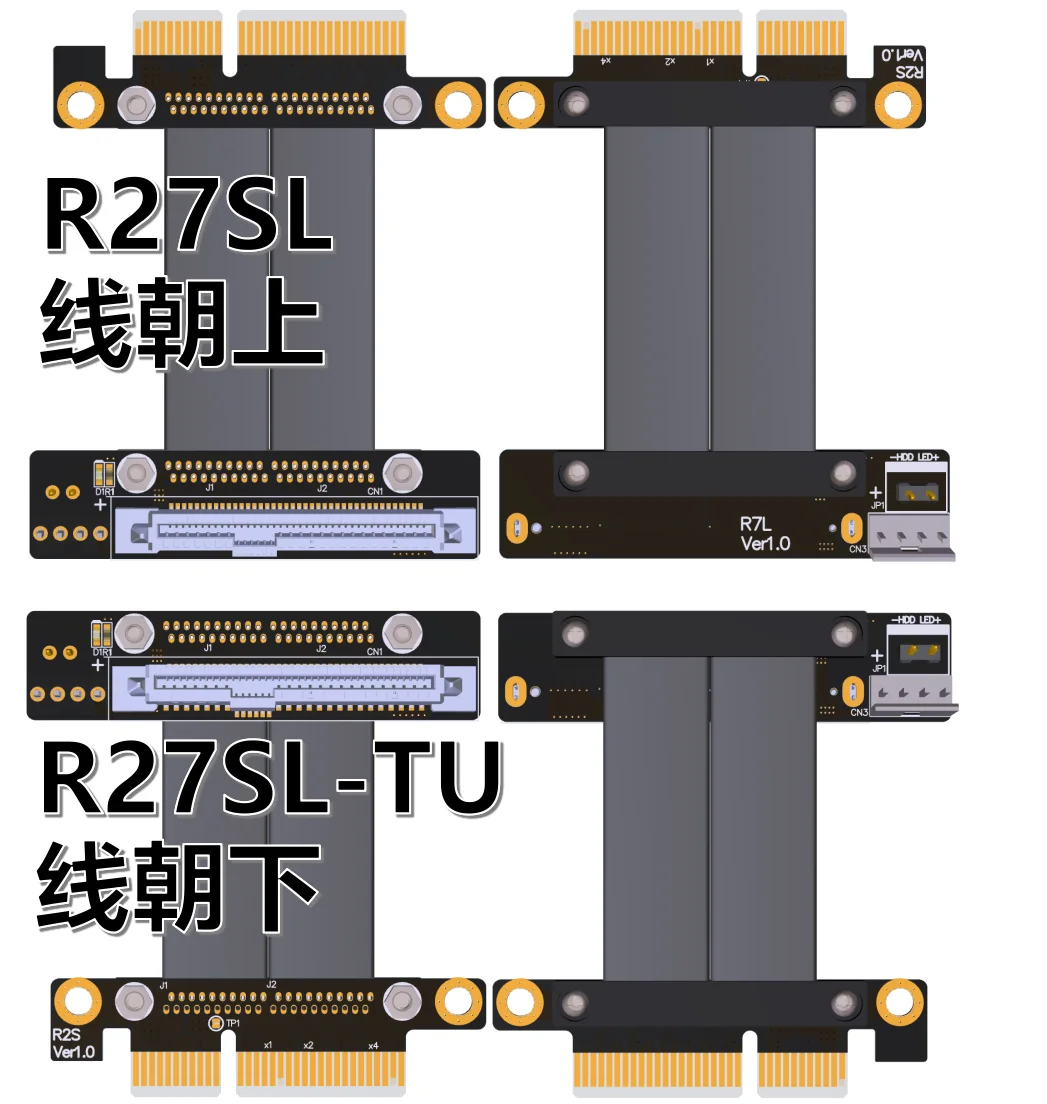

Según el modelo, la diferencia es que la dirección del cable es diferente como se muestra a continuación:
