Cable de extensión ADT-Link PCI Express 4,0x16

Nombre de la marca: ADT-LINK

Nombre del producto: cable de extensión PCIe 4,0x16

Modelo del producto: R3335W, 2, 1, 2, 1, 2, 2, 1, 2

Velocidad de transferencia: velocidad completa PCIe4.0 x16, 256G/BPS (máx.)

Longitud del cable: 20cm, 25cm, 30cm, la longitud se puede personalizar,

Aplicación: tarjeta de vídeo gráfica PCIe 4,0x16 a cable de extensión de ranura PCIe x16

Tarjetas gráficas adaptadas: GTX3080 RX5700xt, compatible con todas las tarjetas gráficas PCIe 4,0 en los últimos tres años

Cable de extensión ADT PCIE 4,0, número de pieza y foto:

Número de pieza

Descripción

Ancho de banda

R3334W

PCI-E x16 giro Cables de extensión vertical de férula de 180 grados

PCIe 4,0x16 (256G/BPS)

R3334W-TS

PCI-E x16 cables de extensión verticales de férula inversa de 180 grados

PCIe 4,0x16 (256G/BPS)

R3335W

PCI-E x16 giro 90 grados férula cable de extensión vertical

PCIe 4,0x16 (256G/BPS)

R3335W-BK

Cables de extensión vertical de férula de 90 grados PCI-E x16 con soporte

PCIe 4,0x16 (256G/BPS)

R3335W-ROG

Cables de extensión vertical de férula PCI-E x16 con giro de 90 grados para funda Asus ROG

PCIe 4,0x16 (256G/BPS)

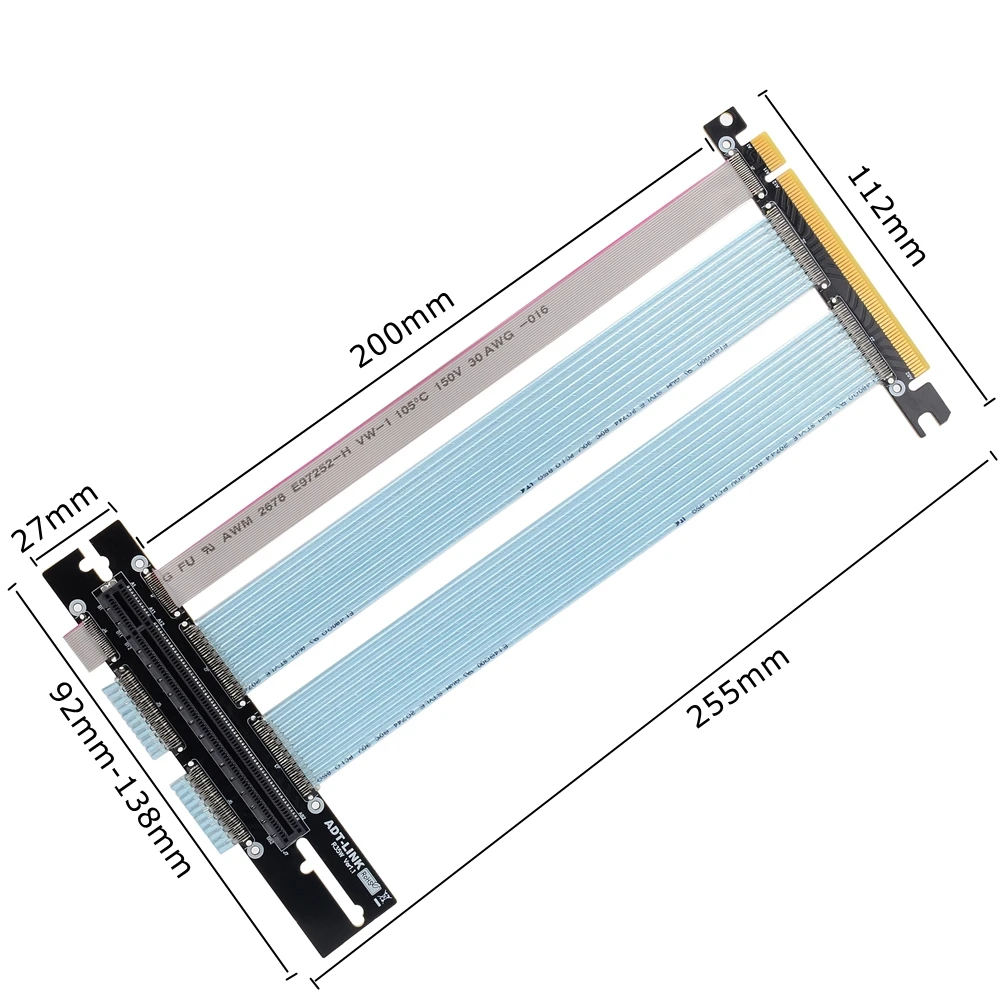

Descripción de la longitud del cable:

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha de 20cm en la figura a continuación.

Ventajas del producto:

1. El producto utiliza una línea de transmisión blindada de alta velocidad, la alta frecuencia admite transmisión estable PCIe 4,0 X16.

2. El blindaje individual único de laneway evita EMI/EFI externo y la interferencia entre canales. El diseño seccional permite la ventilación del aire y reduce las temperaturas de trabajo para un mejor rendimiento general del sistema.

3. Cables y conectores rediseñados adecuados para PCIe 4,0. Contactos chapados en oro soldados a mano de calidad para la integridad de la señal.

4. Diseñado con uniones resistentes en las uniones de PCB/cable para una mayor durabilidad.

Recomendaciones:

Dado que muchos chasis de PC actualmente en el mercado vienen con cables elevadores PCIe y extensores validados solo para el funcionamiento PCIe Gen 3,0, puede haber algunos problemas de estabilidad del sistema cuando se usa en combinación con dispositivos PCIe Gen 4,0. Si tiene problemas de estabilidad, como movimiento del ratón entrecortado, BSOD o cuelgue, siga las recomendaciones de solución de problemas a continuación para identificar el problema:

1. Cambiar la configuración de la ranura PCIe-La opción de configuración de la ranura PCIe se encuentra en el BIOS del sistema. Cambie su configuración actual a Gen 3,0, luego guarde y salga de la BIOS. Después de reiniciar el sistema, verifique si los problemas de estabilidad persisten.
¡NOTA! Para obtener más información sobre la BIOS y la configuración de su sistema, consulte el manual de usuario del sistema/placa base.

2. Los dispositivos Retire: por ejemplo, retire el cable elevador y el extensor e instale la tarjeta gráfica PCIe Gen 4,0 directamente en la ranura PCIe x16 de la placa base. Asegúrese de que la opción de configuración de la ranura PCIe esté establecida en Gen 4,0 (o Auto) y luego verifique si los problemas de estabilidad persisten.
¡NOTA! Aplique este paso a cualquier dispositivo Gen 4,0 en su sistema conectado por cables elevadores y extensores.

Si cualquiera de los pasos de solución de problemas resuelve los problemas de estabilidad del sistema, indica que es posible que el cable elevador y el extensor no sean compatibles con PCIe Gen 4,0 o que funcionen mal si no fue validado por el proveedor.

La solución ideal en este caso sería reemplazar el cable elevador y el extensor defectuosos por uno que sea compatible con PCIe Gen 4,0 y validado para su compatibilidad con su dispositivo PCIe Gen 4,0. Si esto no es factible actualmente, considere mantener los dispositivos conectados directamente a la placa base. Sin embargo, si la conexión directa del dispositivo no es atractiva por alguna razón, puede considerar configurar la opción de configuración de ranura PCIe EN EL BIOS a Gen 3,0, como solución alternativa.

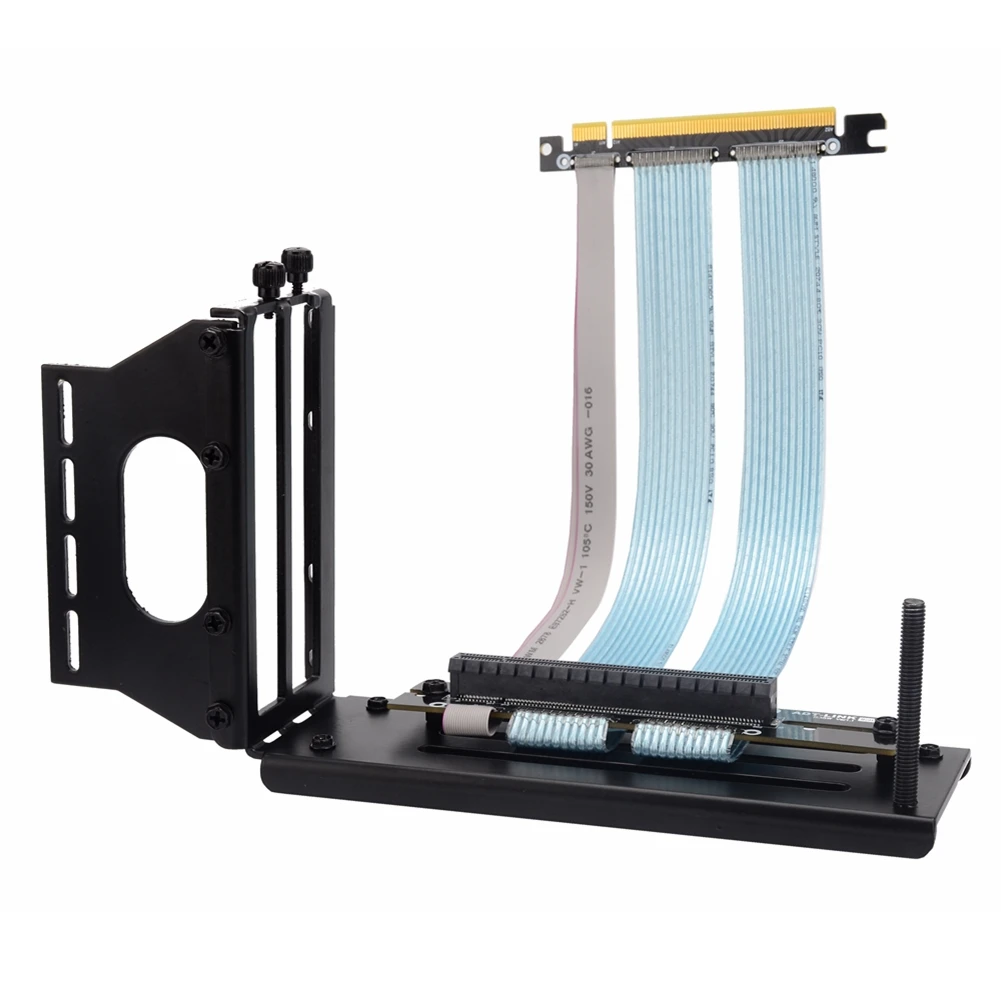

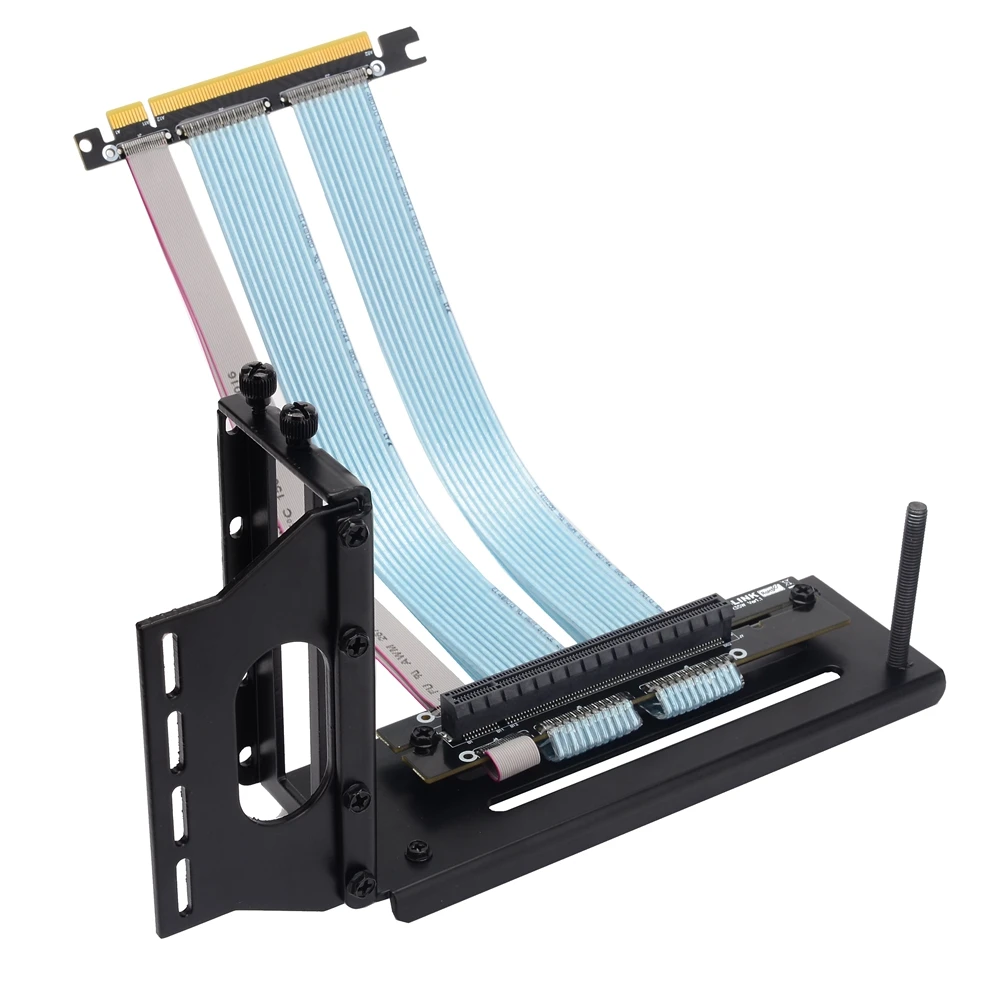

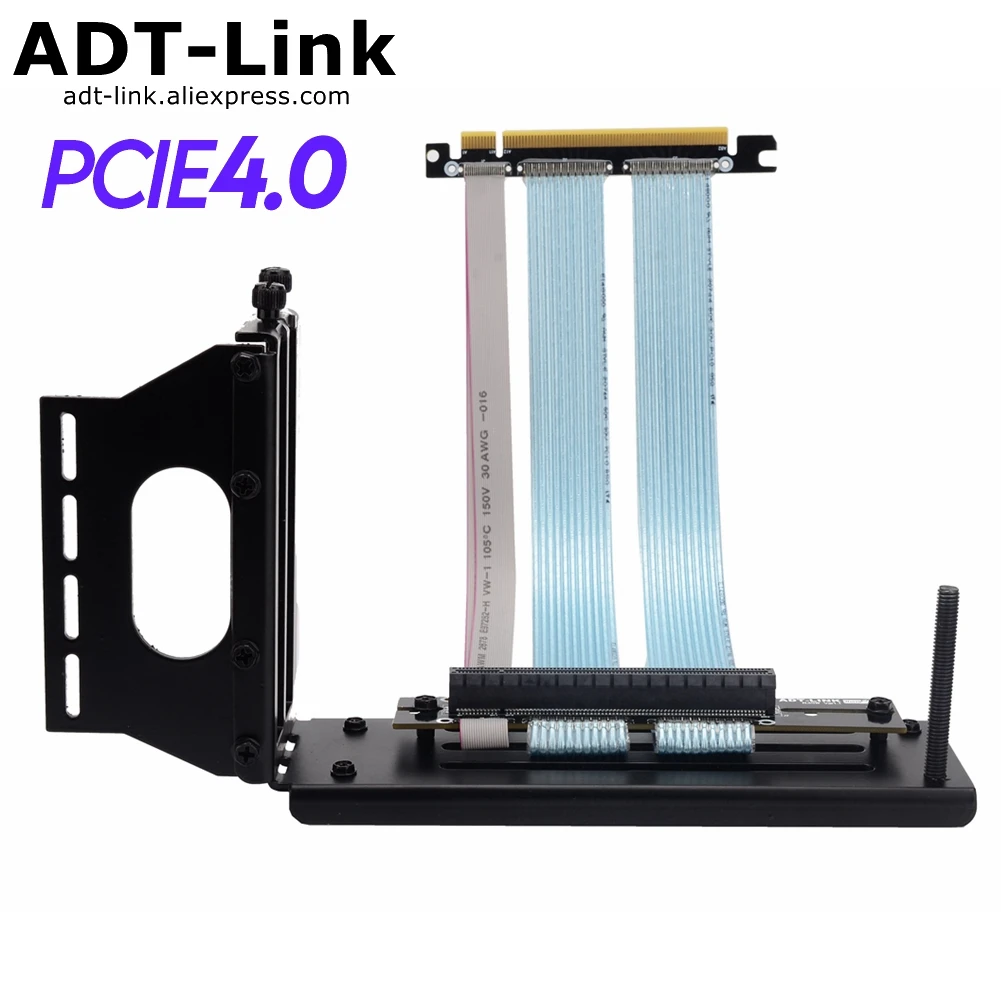

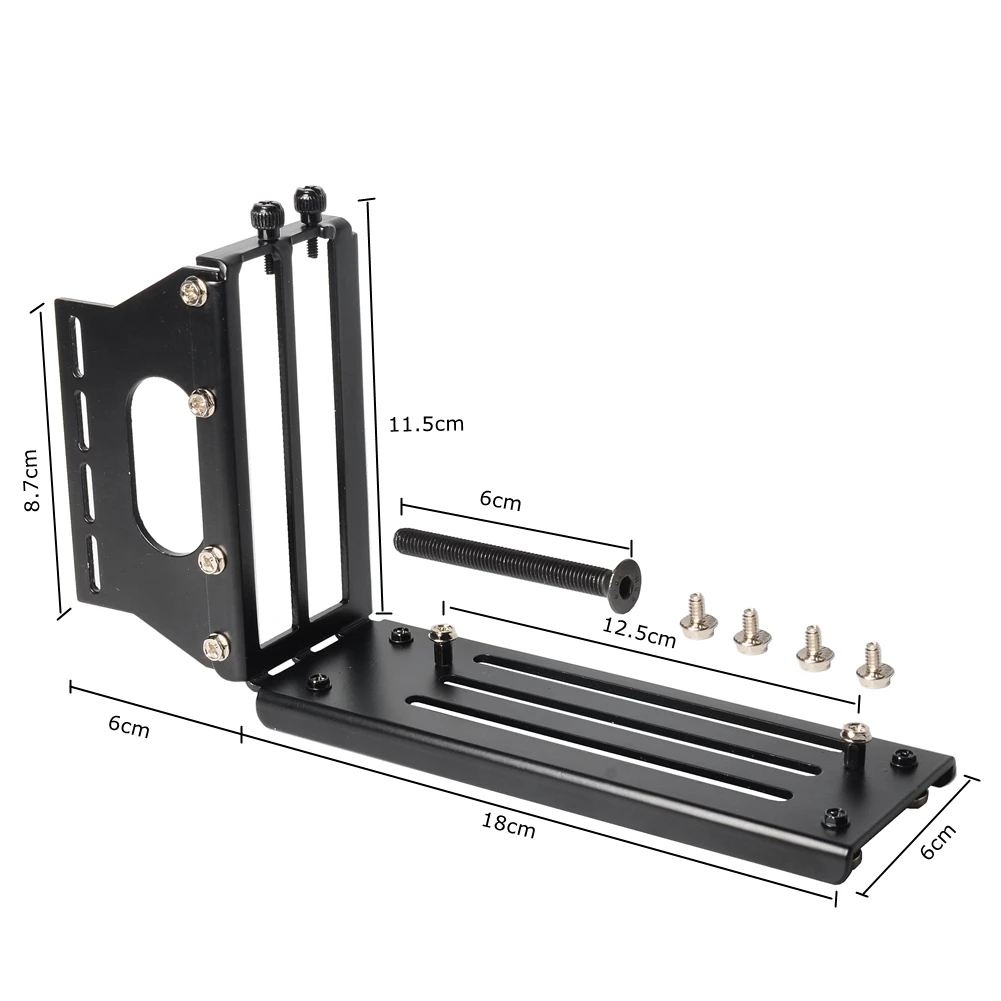

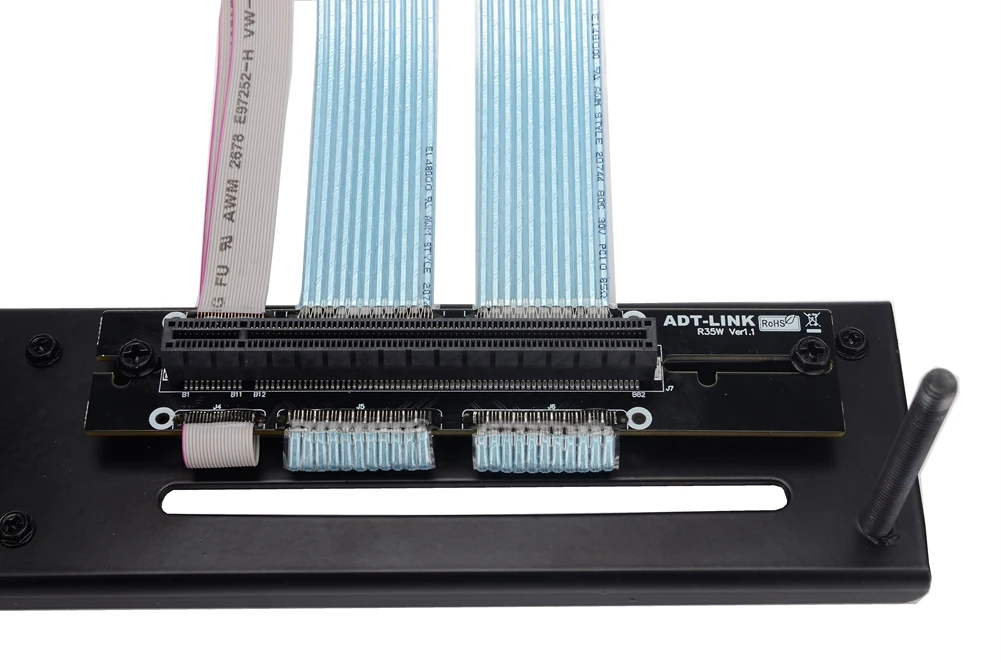

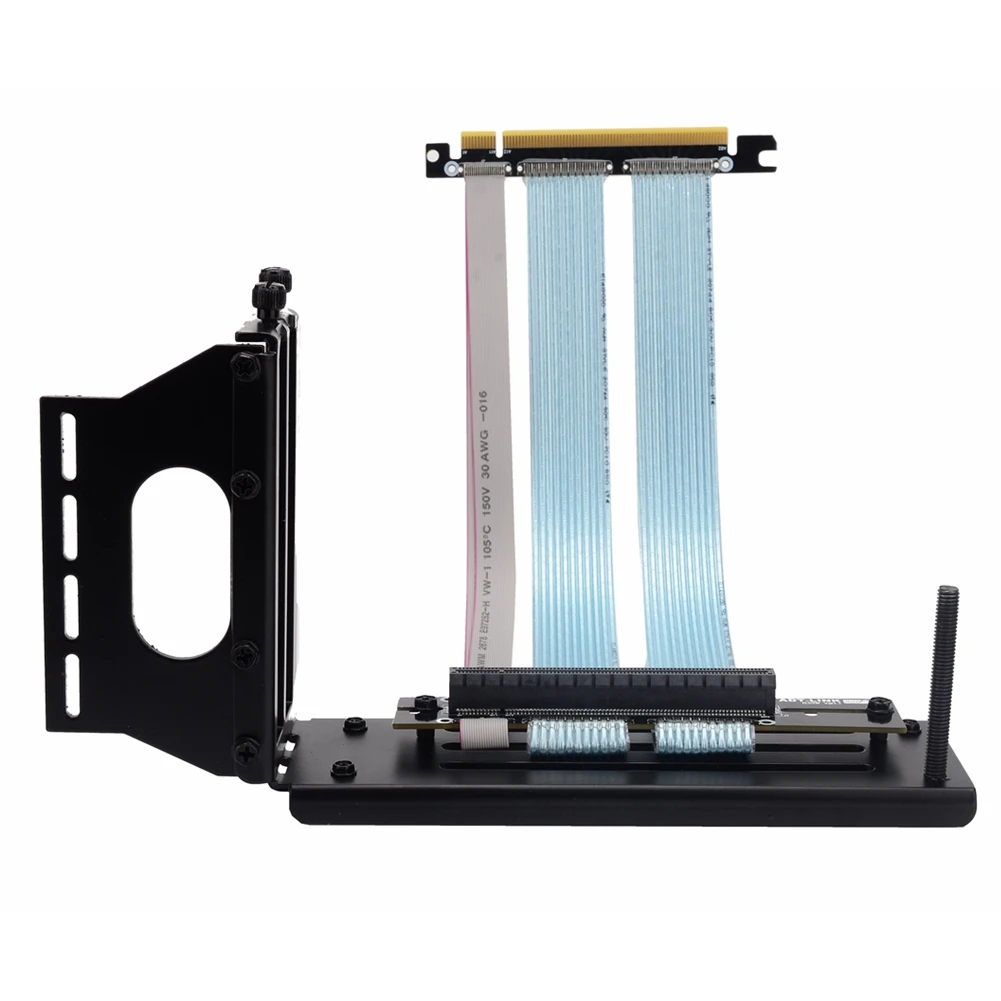

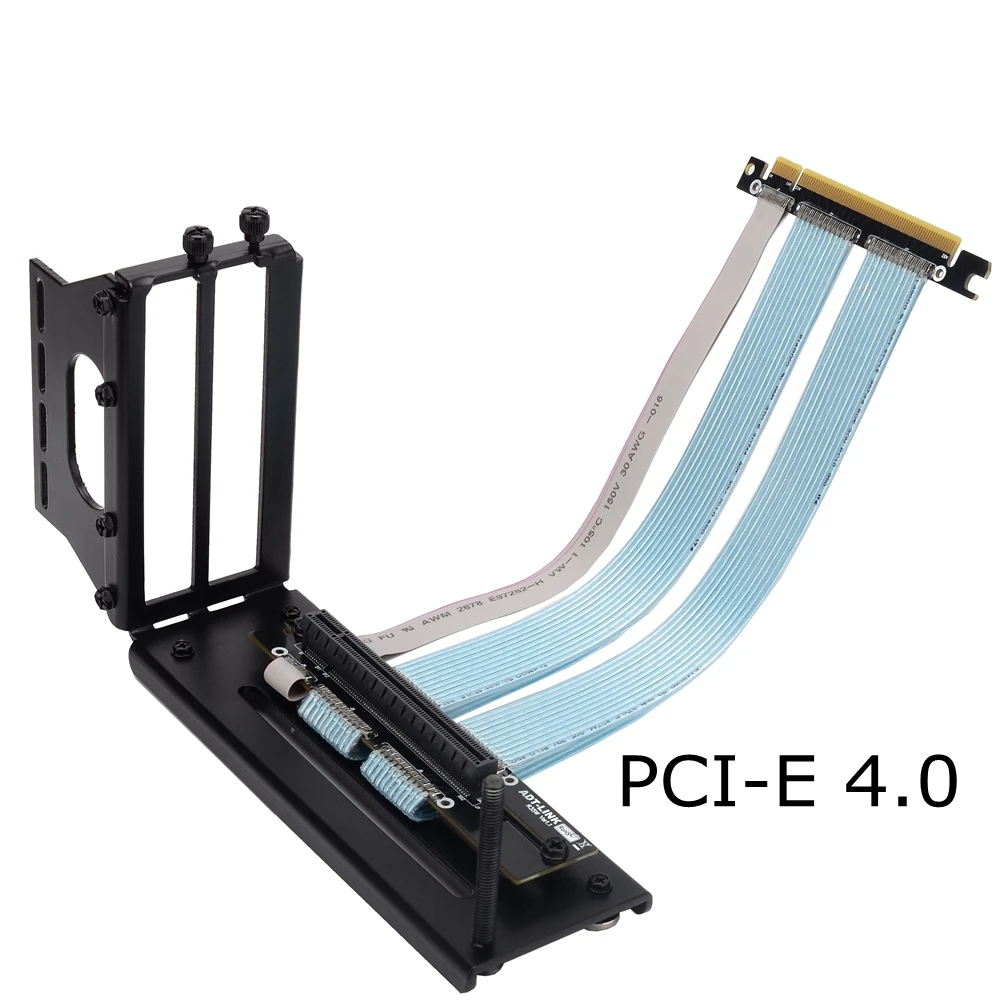

Foto:
