Longitud del Cable
Color
Descripción

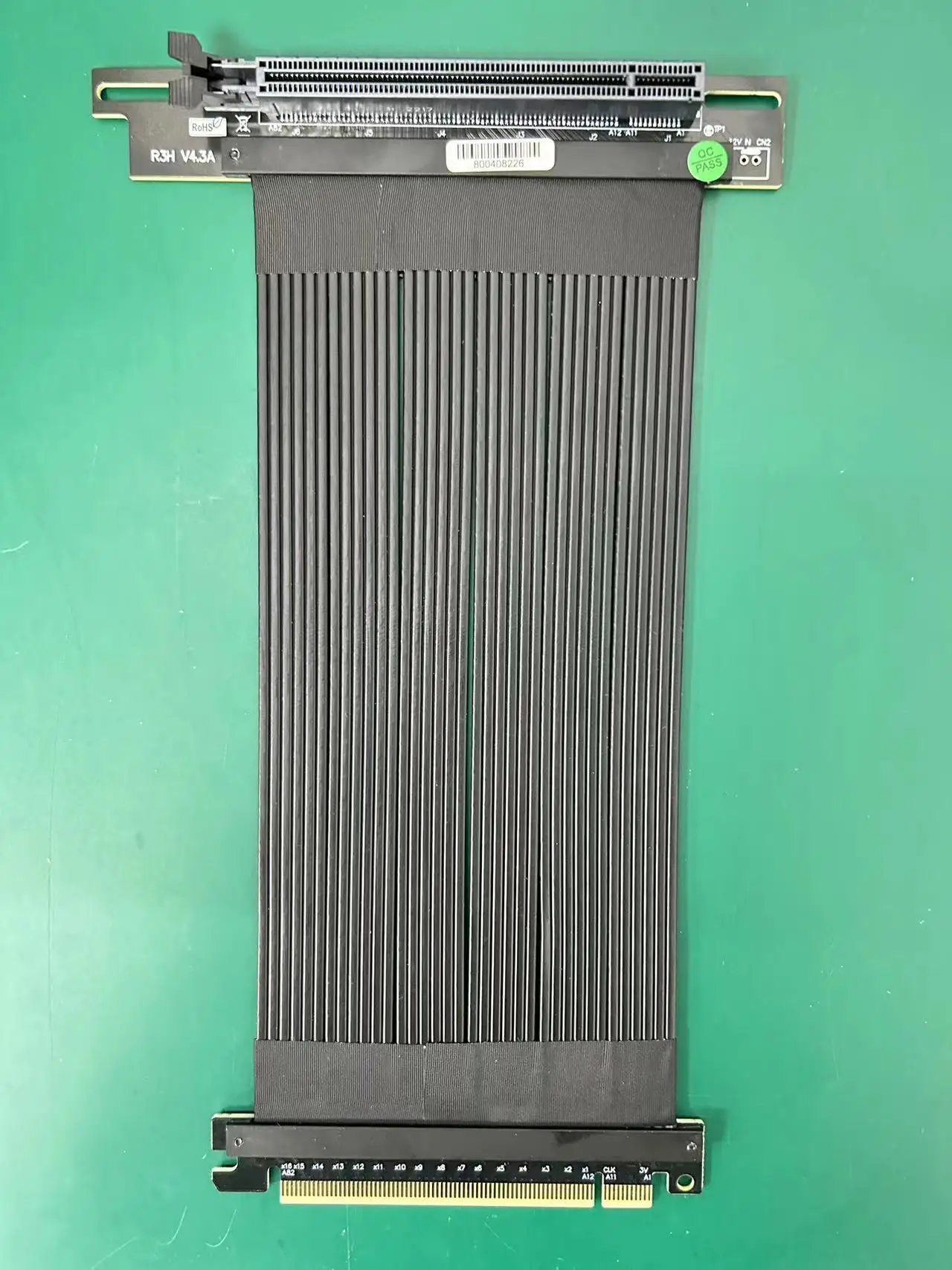

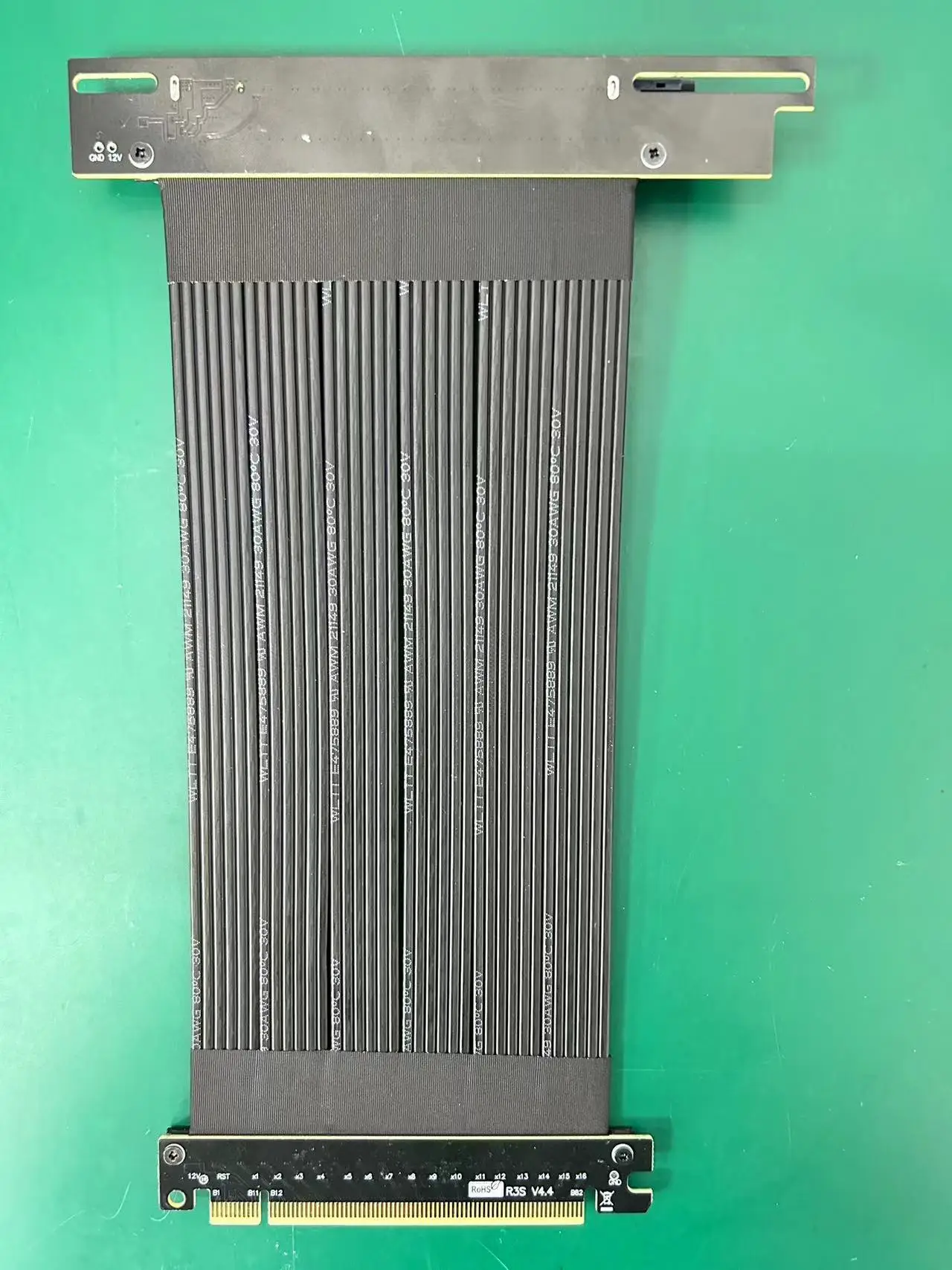

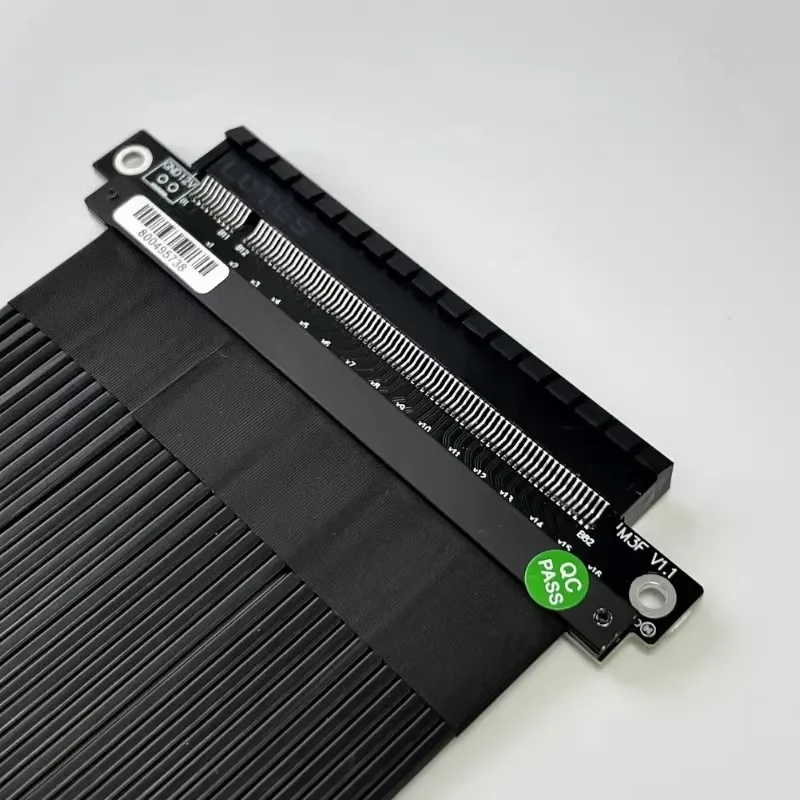

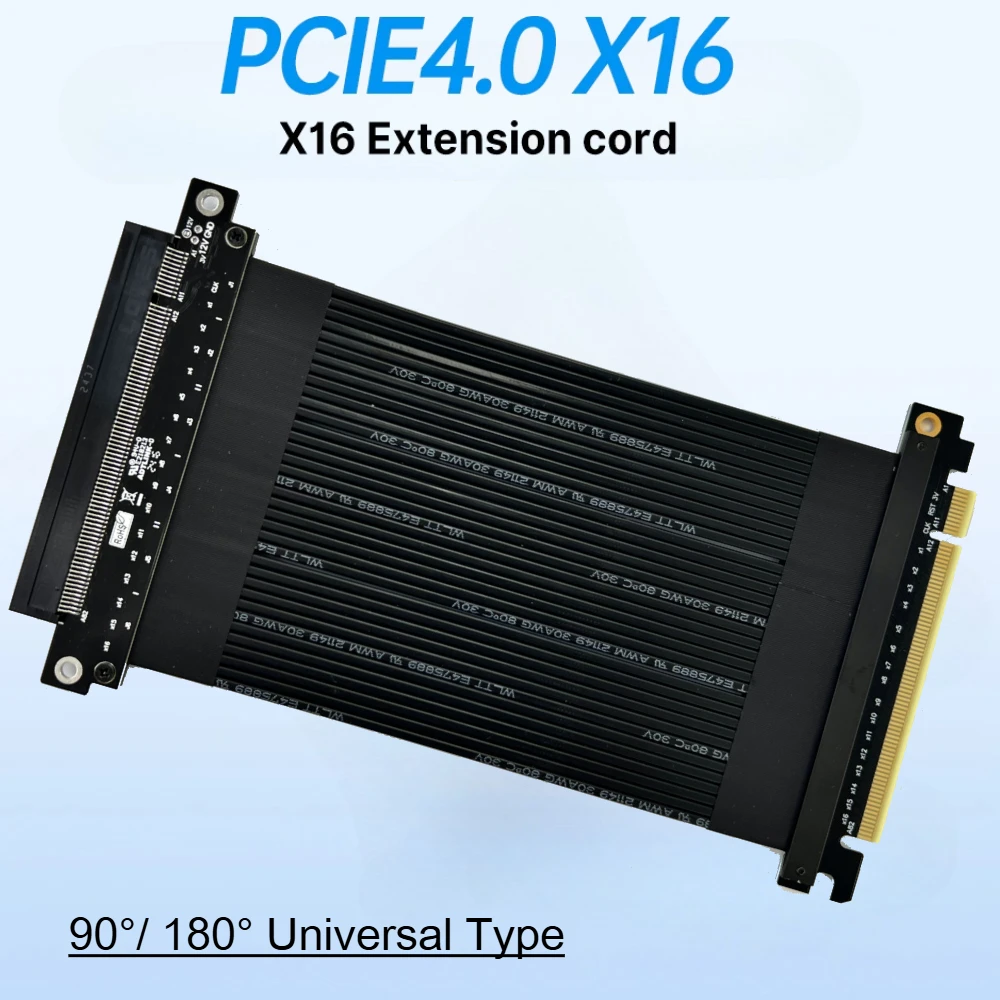

Cable de extensión ADT-Link PCI Express 4.0 x16
Nombre de marca: ADT-Link
Nombre del producto:Cable de extensión PCIe x16 a x16
Modelo de producto:R33SF, R33SL, R33SH
Transferenciavelocidad:PCIe 4.0 x16 de máxima velocidad, 256 G/bps (máx.)
Longitud del cable:~ 100 cm, la longitud se puede personalizar, comuníquese con el servicio al cliente.
Aplicación: Tarjeta de vídeo gráfica PCIe x16 a ranura PCIe x16cable elevador de extensión
Restricciones de uso: PCIe 4.0 tiene altos requisitos en el equipo.Mientras el cable de extensión esté conectado, la señal se atenuará.Este producto no garantiza la máxima velocidad de PCI-E 4.0.El equipo está envejeciendo.Si la señal es baja o el entorno no es bueno, reduzca la velocidad a PCIe 3.0 o inferior.

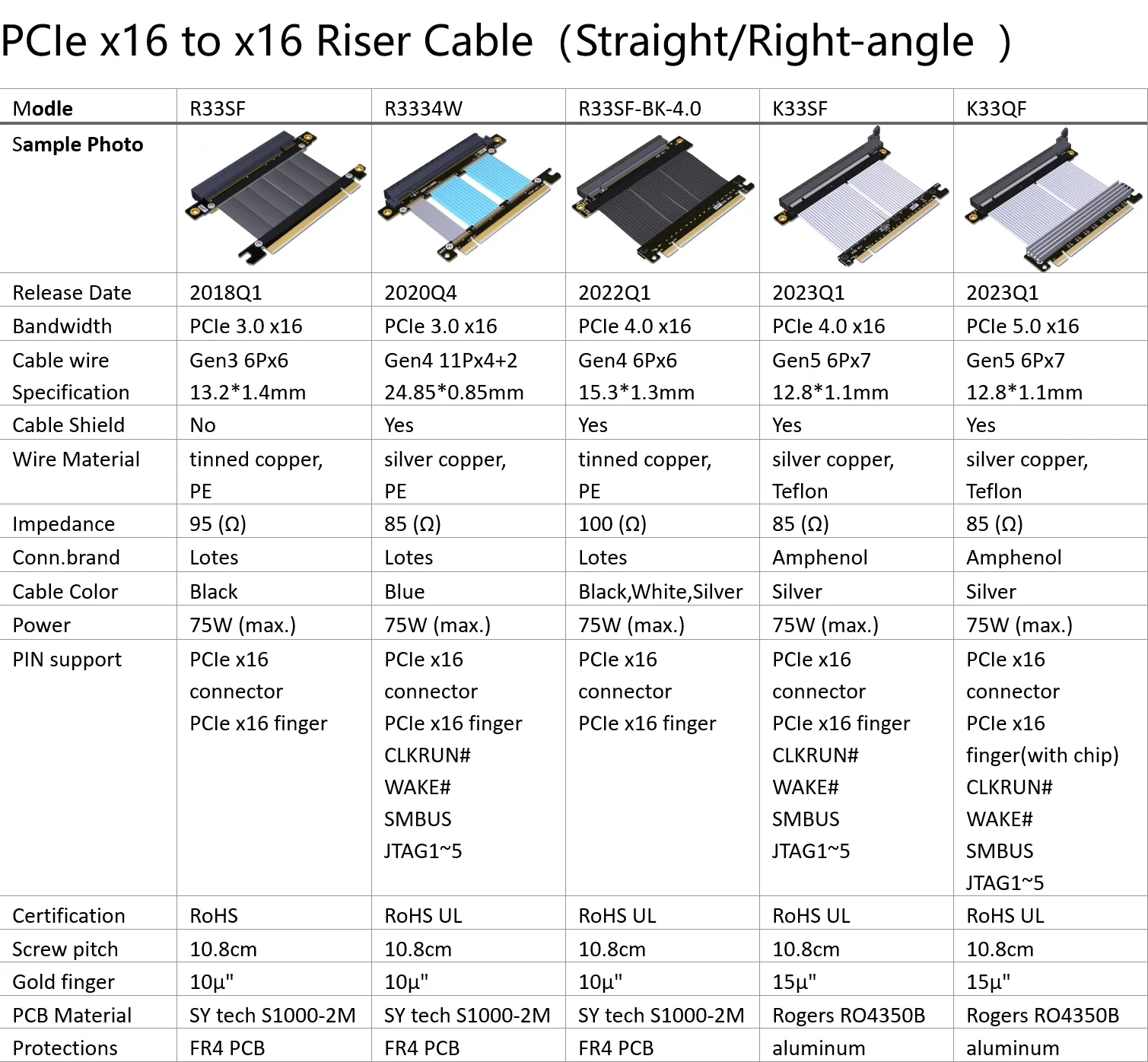

Descripción del número de pieza:
Número de pieza
Descripción
Ancho de banda
M33SL 4.0
Cables de extensión de ángulo recto vertical de 90 grados PCI-E x16 a x16
PCIe 4.0 x16 (máx.)
M33SF 4.0
PCI-E x16 a x16 gira cables de extensión verticales con férula de 180 grados
PCIe 4.0 x16 (Máx.)
M33SH 4,0
Cables de extensión de versión de bloqueo de conector PCI-E x16 a x16 de 90 grados
PCIe 4.0 x16 (Máx.)
ModelosDescripcionesAncho de bandaM33SF-BK-4.0Cable de extensión negro de montaje plano x16 4.0 (2024 nuevo)PCIe 4.0x16M33SF-SI-4.0Cable de extensión plateado de montaje plano x16 4.0 (2024 nuevo)PCIe 4.0x16M33SL-BK-4.0x16 4.0 Cable de extensión negro de montaje vertical (2024 nuevo)PCIe 4.0x16M33SL-SI-4.0Cable de extensión plateado de montaje vertical x16 4.0 (2024 nuevo)PCIe 4.0x16M33SH-BK-4.0Cable de extensión universal negro x16 4.0 (2024 nuevo)PCIe 4.0x16M33SH-SI-4.0Cable de extensión plateado universal x16 4.0 (2024 nuevo)PCIe 4.0x16

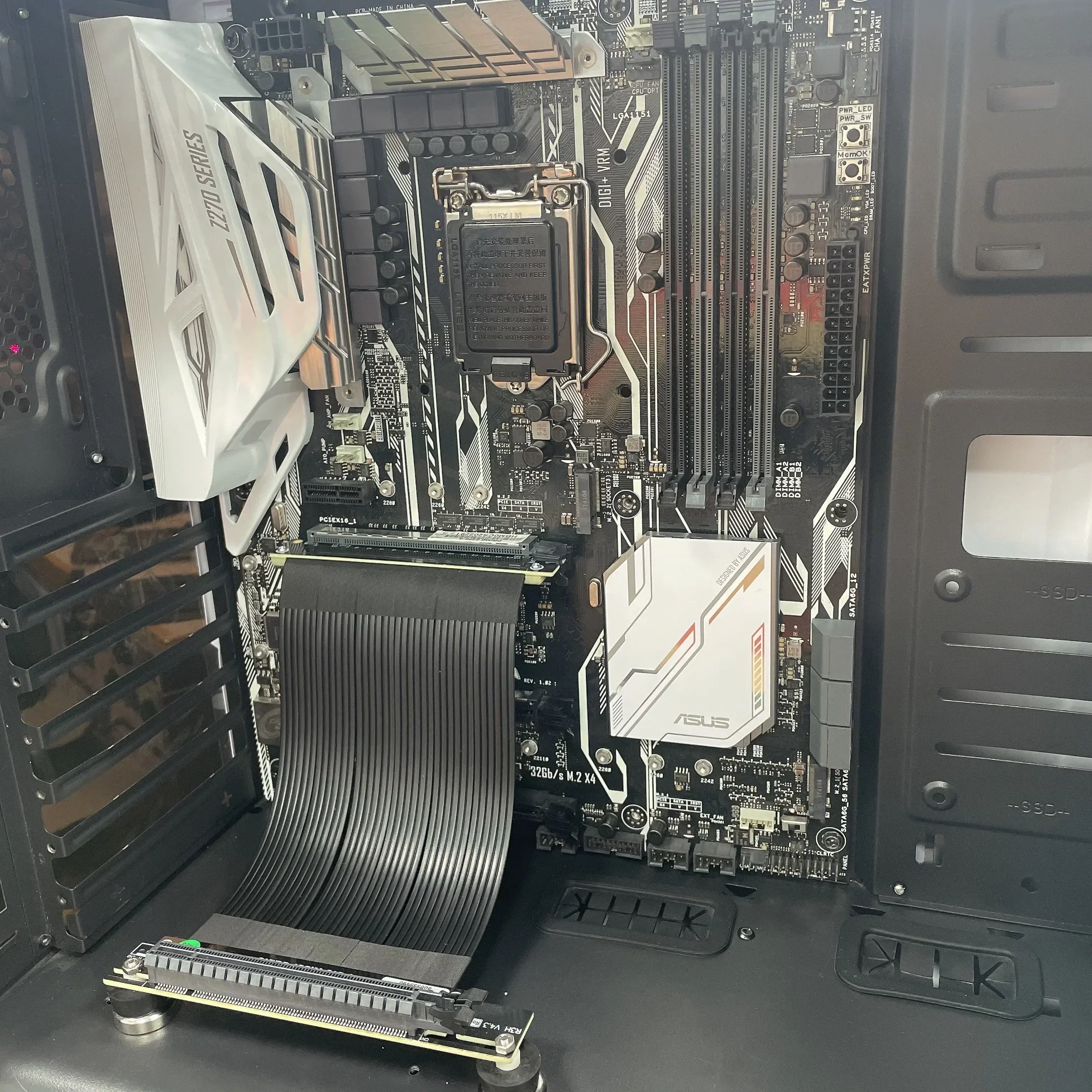

Restricción de ensamblaje: el cable de extensión solo se puede ensamblar en la ranura PCIe x16 más cercana a la CPU
Descripción de la longitud del cable y la distancia del orificio: distancia del orificio R33SF/SL 108 mm, distancia del orificio móvil R33SH 95-130 mm.

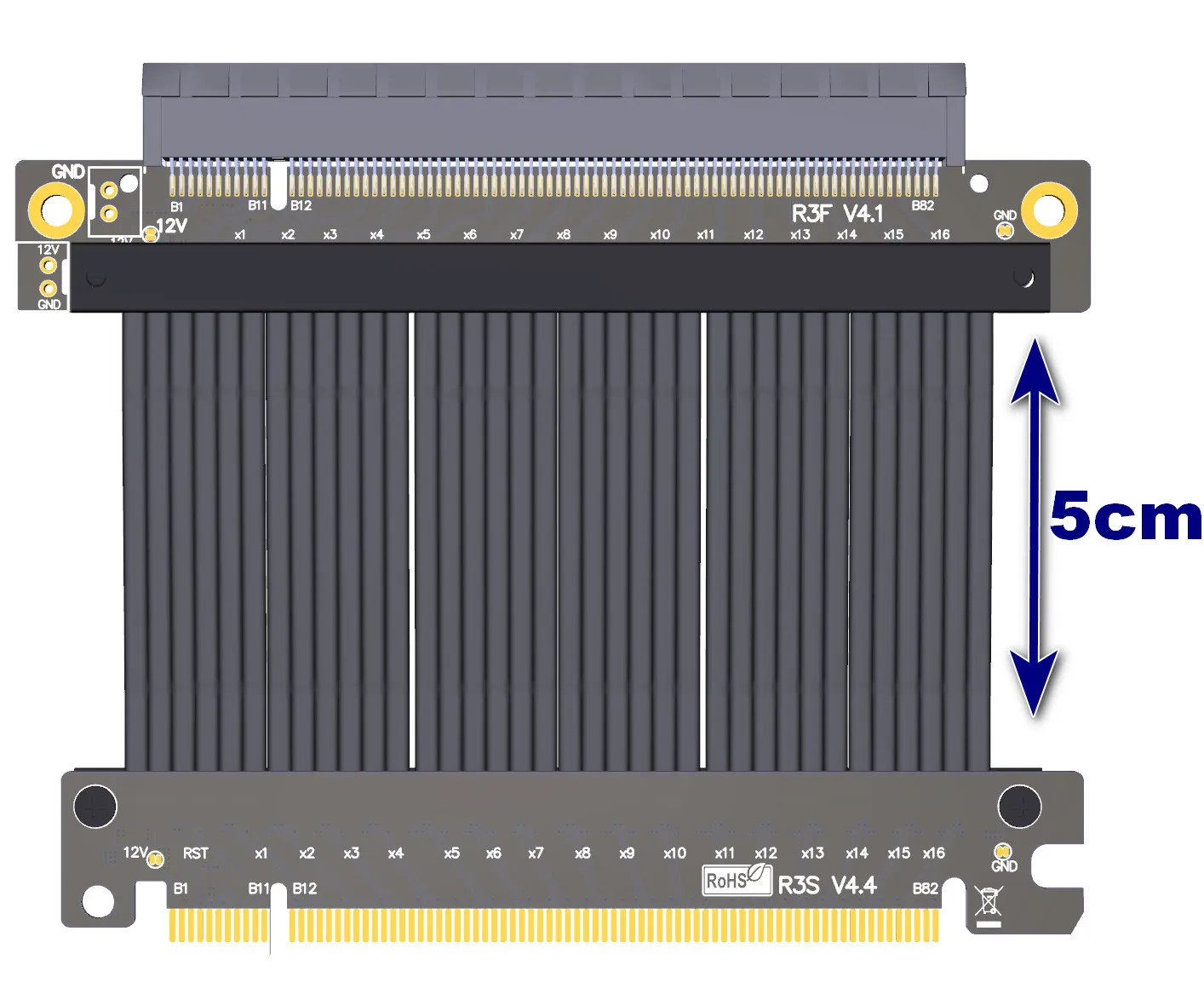

La longitud en las opciones se refiere a la longitud del cable, excluyendo PCB y conector.La longitud del cable debe referirse a las dimensiones en la siguiente figura.
Ventajas del producto:
1.Ventajas del cable, la cuarta generación de cables antiinterferencias y de baja resistencia desarrollados y diseñados por ADT está cubierto con resistencia al rayado y al desgaste, y admite transmisión estable PCIe 4.0 a alta frecuencia.
2.Ventaja de la longitud de la línea, de 5 cm a 100 cm se puede aceptar personalizado, personalizado, comuníquese con el servicio al cliente.
3.Señal diferencial sin diseño de orificio pasante, no hay problema de interferencia de atenuación de señal de capacitancia parásita e inductancia parásita, y mucho menos fenómeno de microcortocircuito CAF, producto duradero.

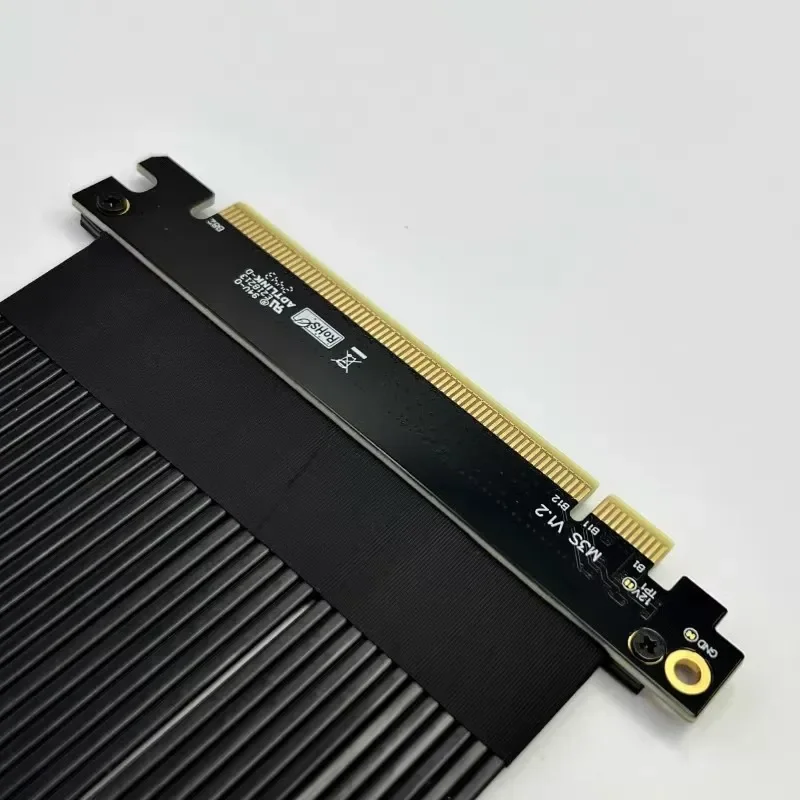

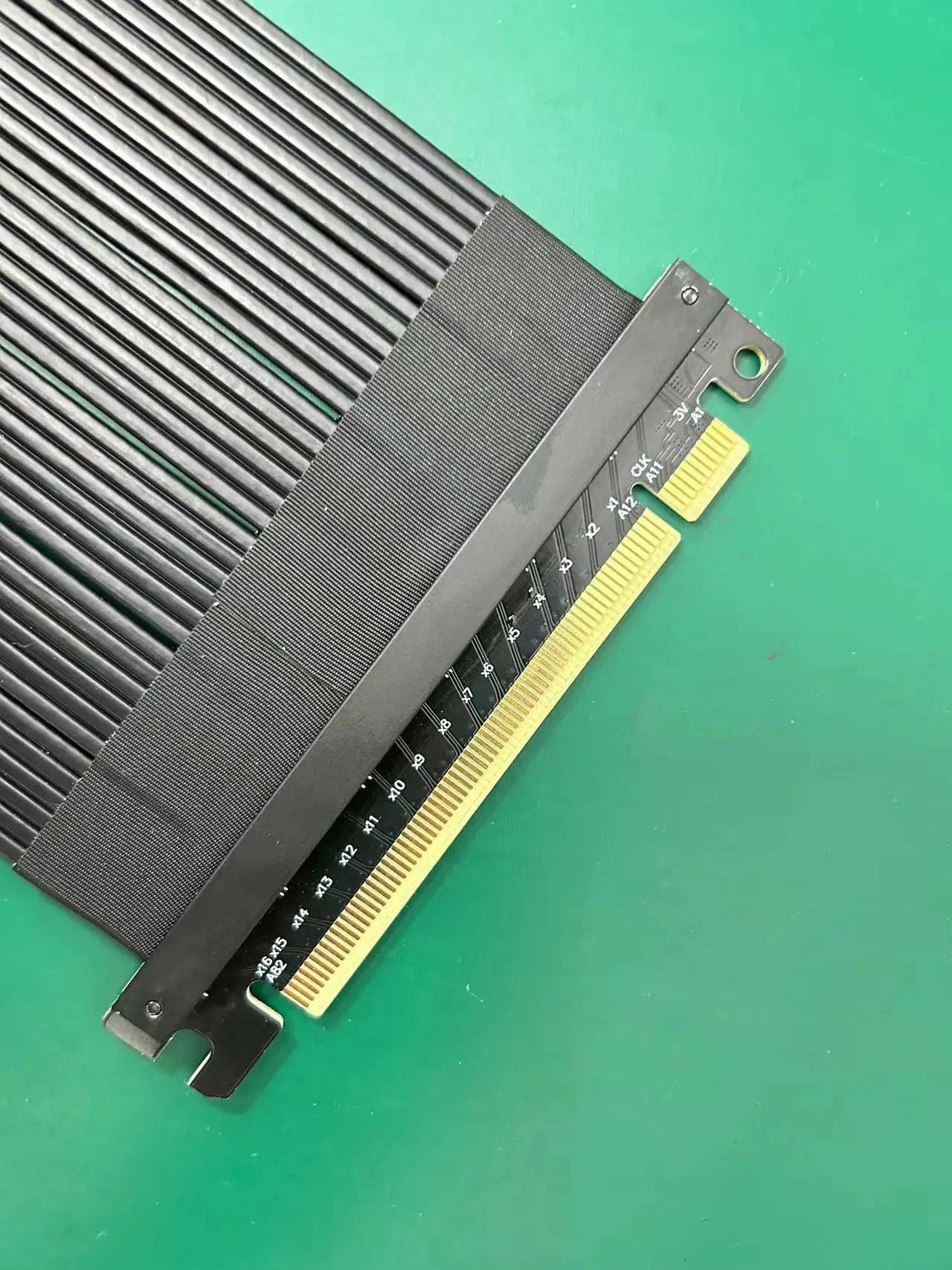

4.Los productos están hechos de materiales de alta calidad, la mano de obra de la PCB es precisa, la PCB utiliza una placa de alto TG, el espesor del cobre se espesa a 1 oz, el contenido de oro del dedo dorado es suficiente, el rendimiento conductivo del pie dorado es bueno, puede reducir la impedancia de oxidación causada por el aumento de pantalla azul de la muerte.

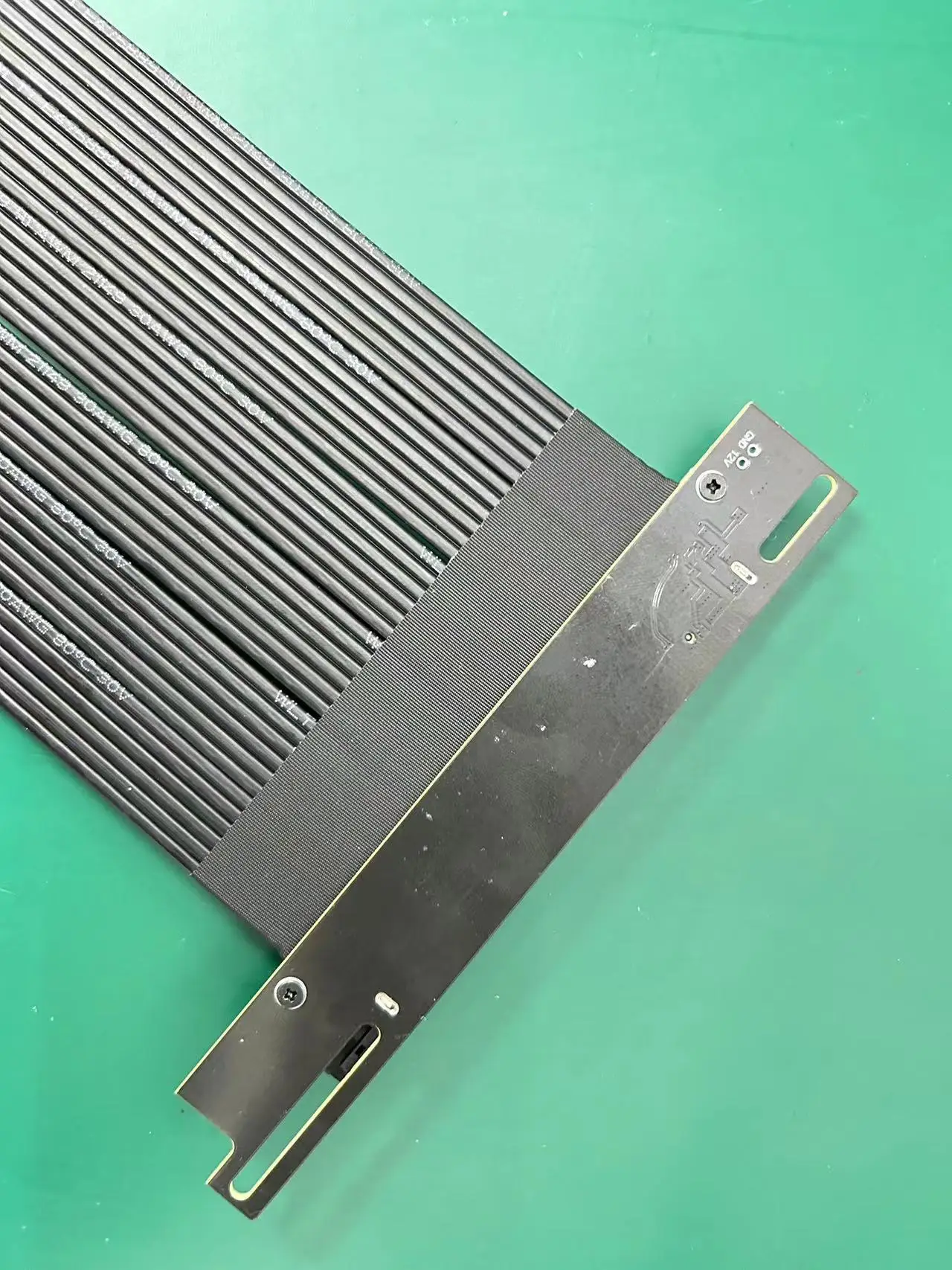

5.El cable en sí es muy duradero.La junta de PCB con un espesor de 3 mm se utiliza en el punto de soldadura del metal para protegerlo, y los tornillos y tuercas hexagonales están bloqueados.El producto es fuerte y confiable, resistente a la tracción, antiinterferencias y no habrá problemas de cables ni clavos rotos.El alambre se puede doblar y doblar sin afectar el uso.
¿Existe algún blindaje EMI para el cable?
El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.
¿El cable es blando?¿Se puede doblar?
El cable es el cable especial PCIe de cuarta generación desarrollado y diseñado por ADT.El grosor del cable negro es de 1,3 mm, el grosor del cable plateado es de 1,4 mm y el grosor del cable azul es de 0,85 mm.El cable se puede doblar o doblar sin afectar el uso.
¿Por qué el rendimiento es deficiente después de conectar el cable de extensión?¿O está atascado o no funciona?
El rendimiento del cable de extensión conectado a la tarjeta gráfica es insuficiente o anormal, existen tres problemas comunes:
1.El cable de extensión está ensamblado incorrectamente.El cable de extensión de la tarjeta gráfica debe instalarse en la ranura de la tarjeta gráfica más cercana a la CPU.
2.El dedo dorado o el terminal de ranura de la placa base de la tarjeta gráfica no está en buen contacto o hay óxidos, lo que resulta en un atasco lento, el punto de contacto del dedo dorado debe estar limpio.
3.La placa base está envejeciendo, la tarjeta gráfica está envejeciendo y el cable de extensión no es compatible si el dispositivo tiene más de 4 años.El envejecimiento o la señal del equipo es deficiente, ralentice el uso
Conexión de descarga de datos técnicos
