Longitud del Cable
Color
Descripción
Venta directa de fábrica ADT, excelente rendimiento del producto, superbuena reputación, inspección completa 100%, prueba de encendido antes de la entrega
Nombre de la marca: ADT-LINK

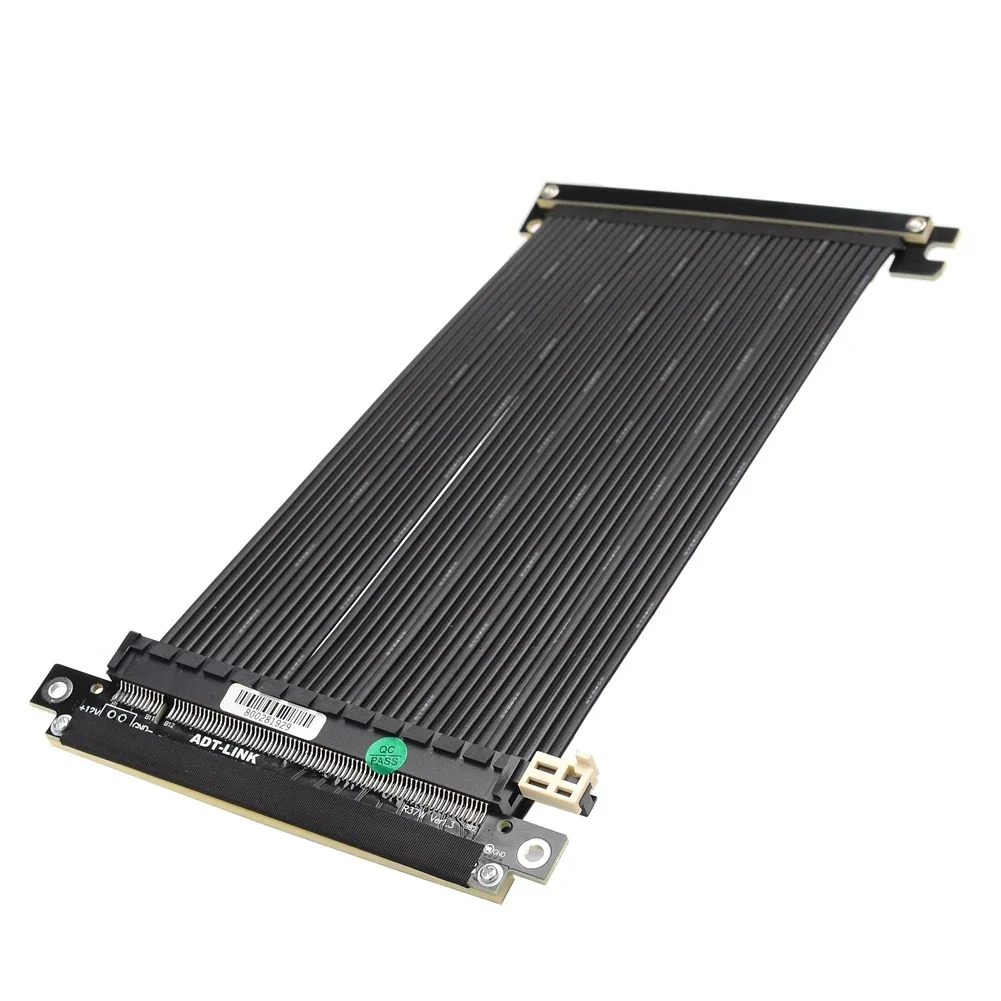

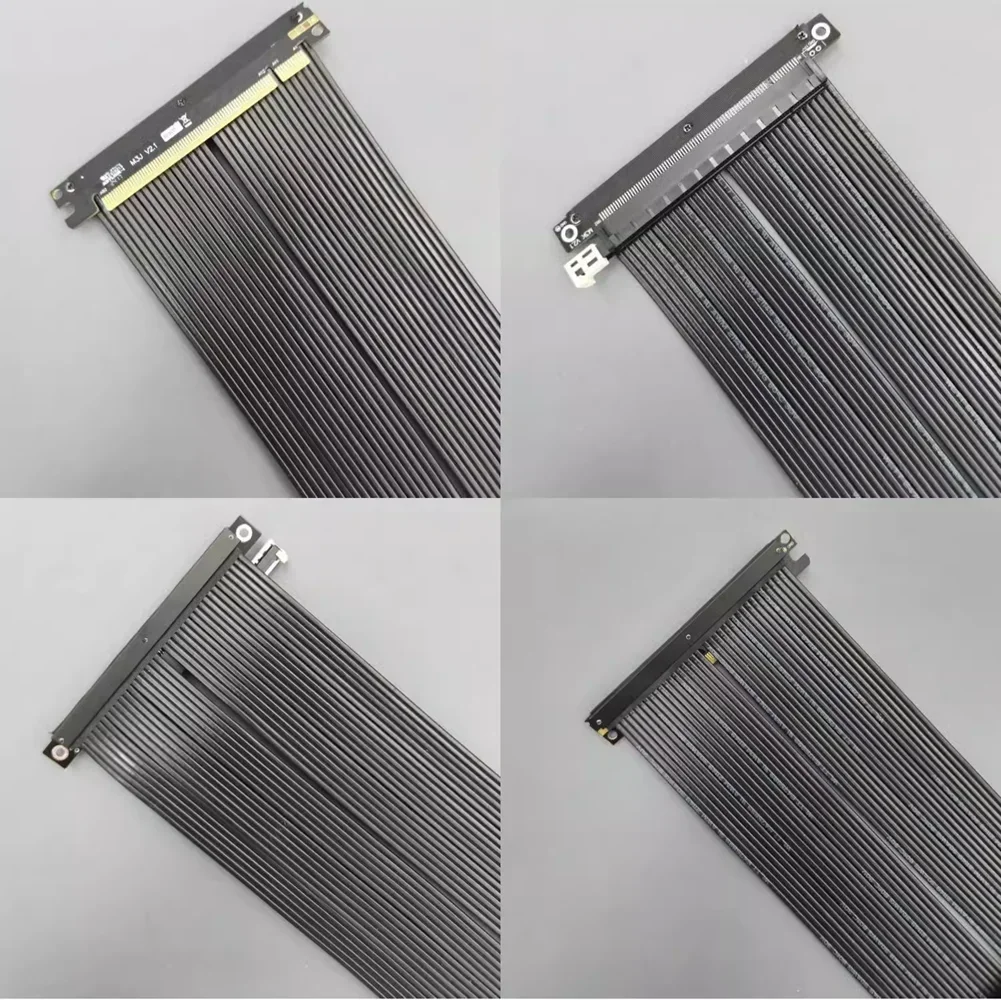

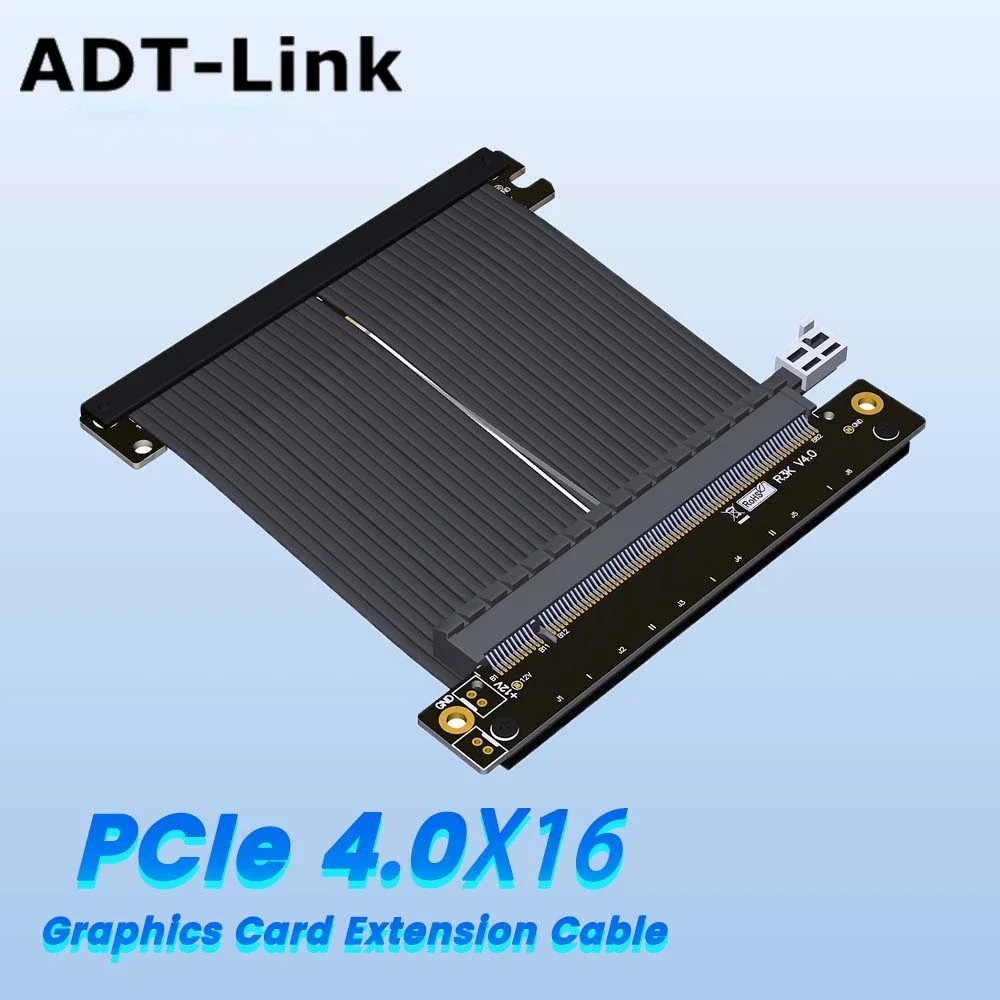

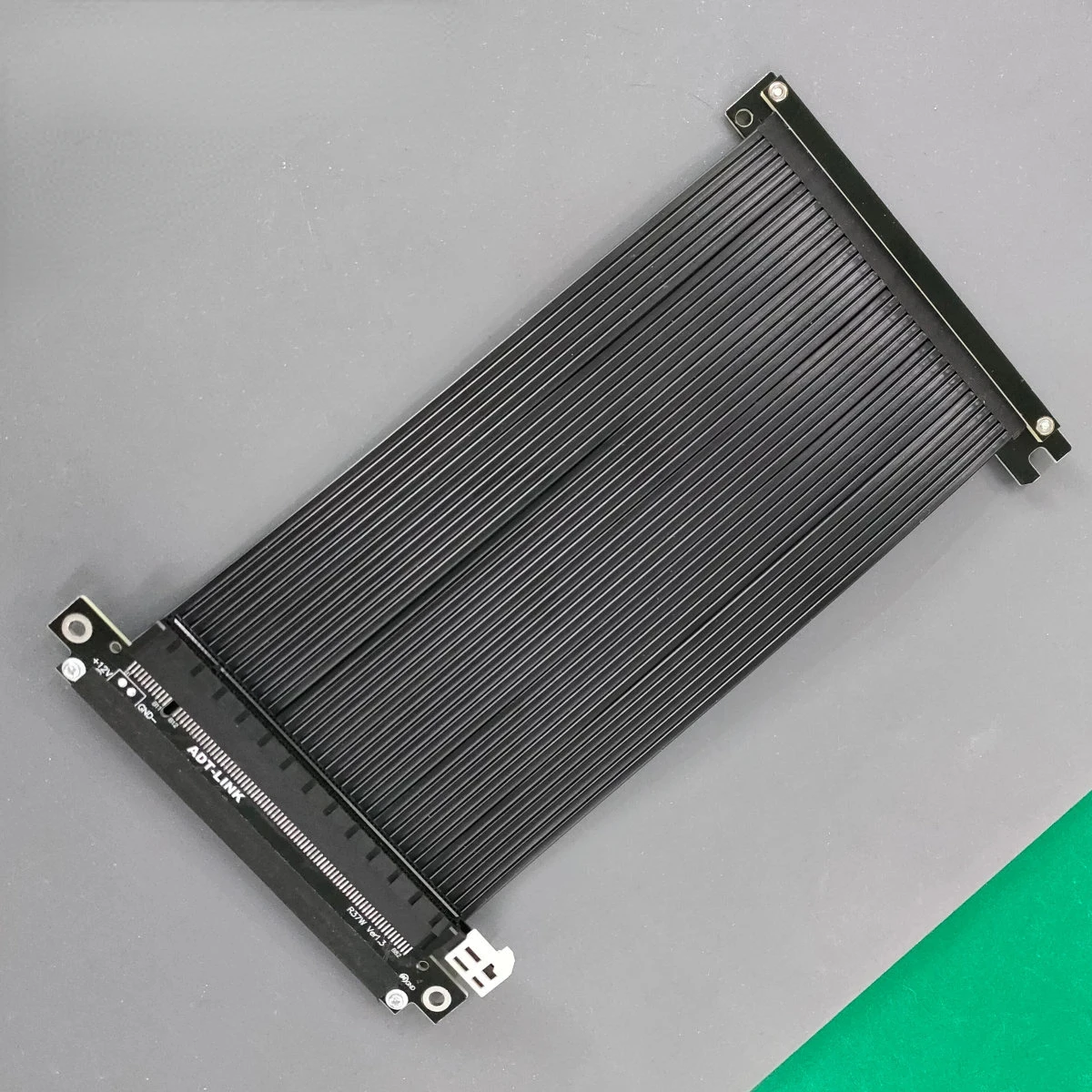

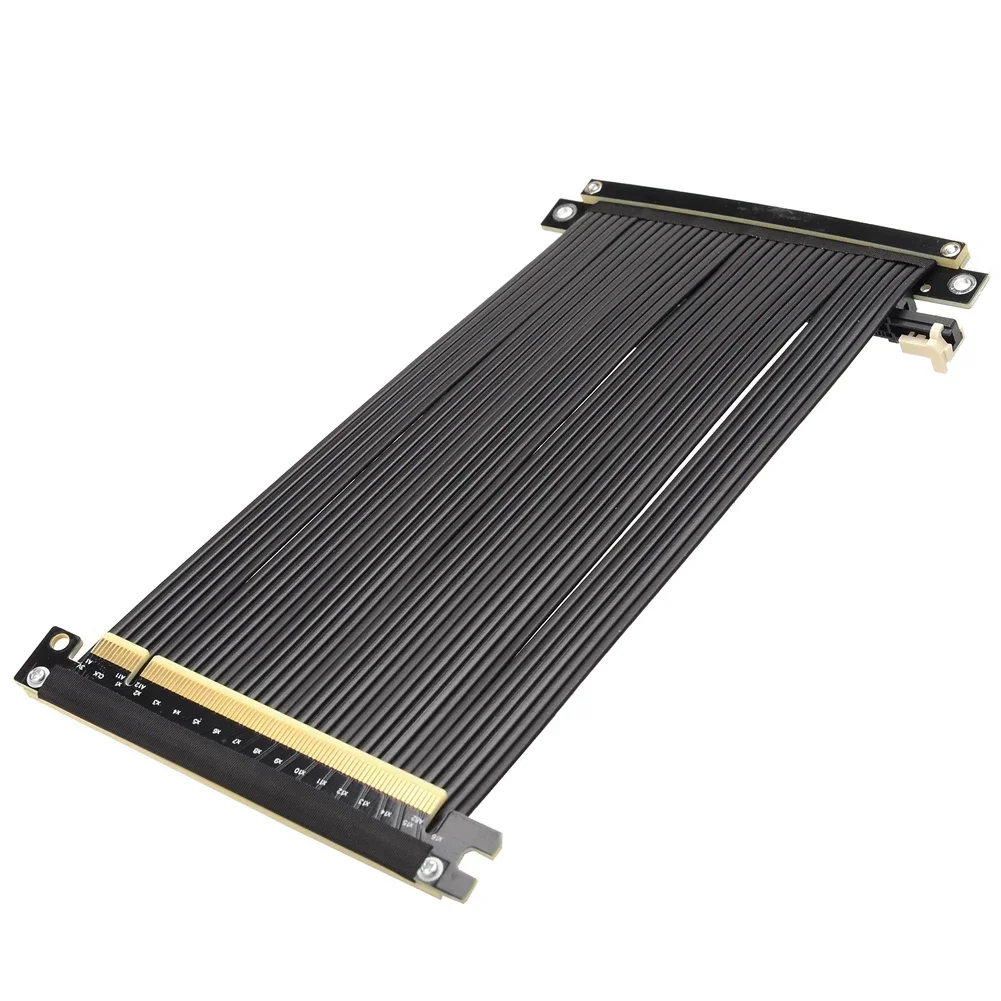

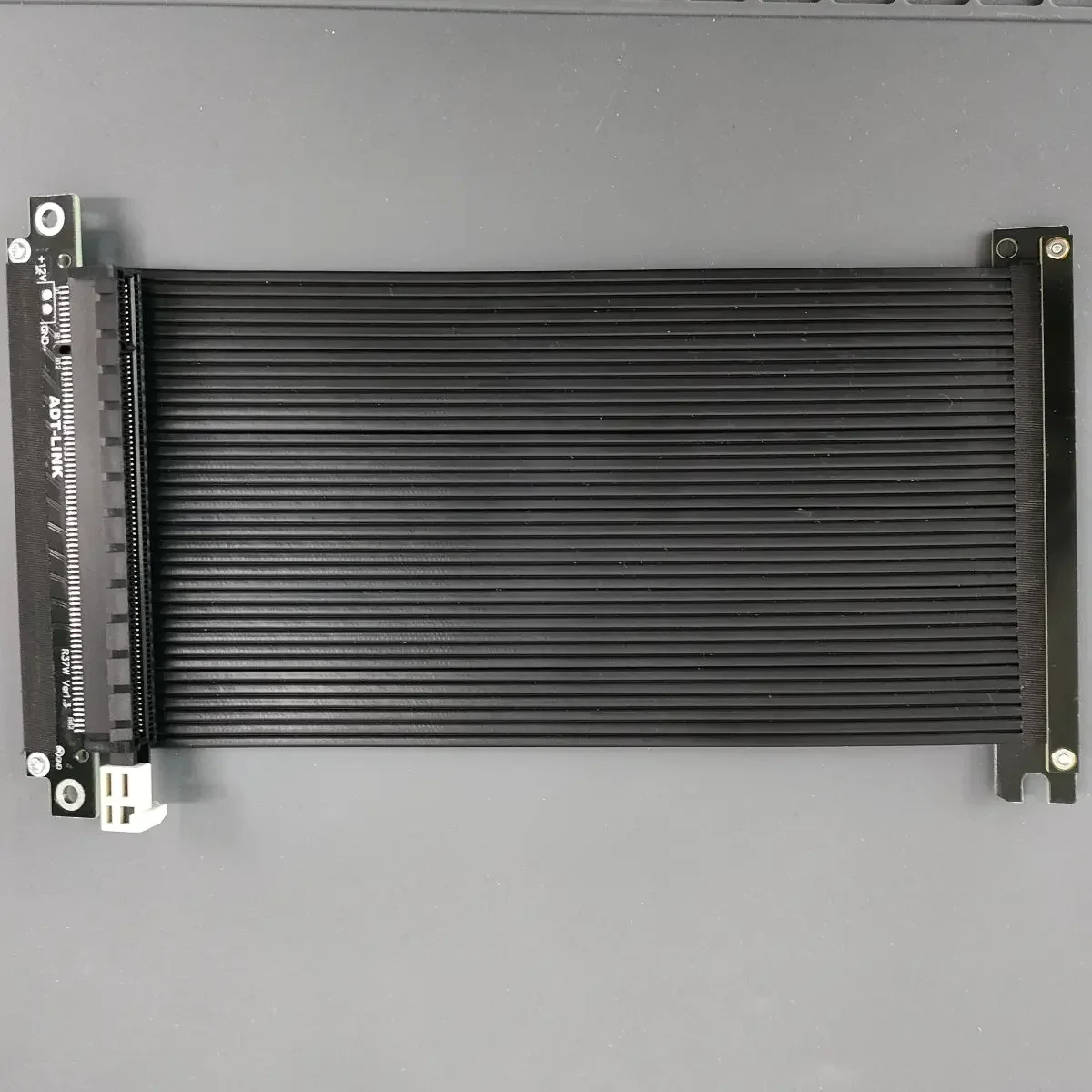

Nombre del producto: cable de extensión PCIe 4,0x16 A x16
Modelos de productos
M33JK-BK-4.0 (color negro), M33JK-SI-4.0 (color plata)
Longitud del cable: 150 ~ 300mm, la longitud se puede personalizar
Aplicación: tarjeta de vídeo gráfica PCIe x16 a cable de extensión de ranura PCIe x16 para carcasa de placa base ITX
Tarjeta gráfica adecuada: RTX3090 RX6800xt, compatible con tarjetas gráficas PCIe4.0
Chasis compatible:Chasis personalizado A4 ITX
Limitación de uso:PCIE4.0 tiene altos requisitos en el equipo, y la señal se deteriorará siempre que el cable de extensión esté conectado. Este producto no garantiza la velocidad completa de PCIE4.0. Si el equipo está envejecido, la señal es pobre o el entorno es malo, úselo a una velocidad más baja GEN 3,0.
Restricciones:Solo para placa base ITX y su instalación de mini chasis compatible. No se admiten tarjetas gráficas antiguas o placas base de más de cuatro años.
Soporte:RTX3060 RTX3060Ti RTX3070 RTX3080 RTX3090 GTX1080, GTX1080Ti, RTX2060, RTX2070, RTX2080, RTX2080Ti, RX570, RX580, RX590, RX5700 XT,R6800 XT RX VEGA 56, RX 64, etc. Compatible con todas las tarjetas gráficas producidas después de 2015.
Modelos de productos ADT:
Modelo
Descripción:
Ancho de banda
M33JK-BK-4.0
X16 4,0 Doble Reverso Negro
PCIe 4,0x16
M33JK-SI-4.0
X16 4,0 Doble Reverso Plata
PCIe 4,0x16
R33JK-BK-4.0
PCIe 4,0x16
R33JK-SI-4.0
PCIe 4,0x16
Ventajas del producto:
1. Ventajas del cable: Transmisión estable de alta frecuencia.
15-60cm se puede personalizar.
3. Sin interferencias de señal ni cortocircuitos.
4. Rendimiento superior: Pies chapados en oro, buena conductividad.
Fijación de tornillo y tuerca hexagonal.
Descripción de la longitud del cable:
La placa PCB de Tipo dual-inverso 4,0 es relativamente grande. Si actualiza de 3,0 a 4,0, la longitud del cable debe aumentarse en aproximadamente 0,2 ~ 0,5 cm. Por ejemplo, la longitud del cable original 3,0 antiguo es de 18,5 cm, y la longitud del cable de la actualización a 4,0 debe ser de 19cm.
La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para conocer la longitud del cable, consulte la flecha roja en la siguiente figura.
Preguntas y respuestas:
¿Hay algún blindaje EMI para el cable?
El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
.
Ventajas del producto:
Resumen de problemas técnicos
1. ¿El cable es blando? ¿Se puede doblar?
El cable es un cable dedicado PCle ADT de cuarta generación. Grosor 1,3mm para modelo negro, 1,4mm para modelo plateado, flexible y plegable
2. ¿Por qué el rendimiento es bajo después de conectar cables de extensión? ¿O lento, atascado o no funciona?
(1) El cable de extensión está montado incorrectamente.
(2) El dedo dorado o los terminales de la ranura de la placa principal de la tarjeta de vídeo no están en buen contacto o tienen óxidos.
(3) Placa base o tarjeta gráfica envejecida
Descargar:
Para abrir archivos PDF 3D. Utilice Software.
FTP: Los Ángeles
Descarga de archivos 3D y Schemaitc
FTP: Hong Kong
Descarga de archivos 3D y esquemáticos
