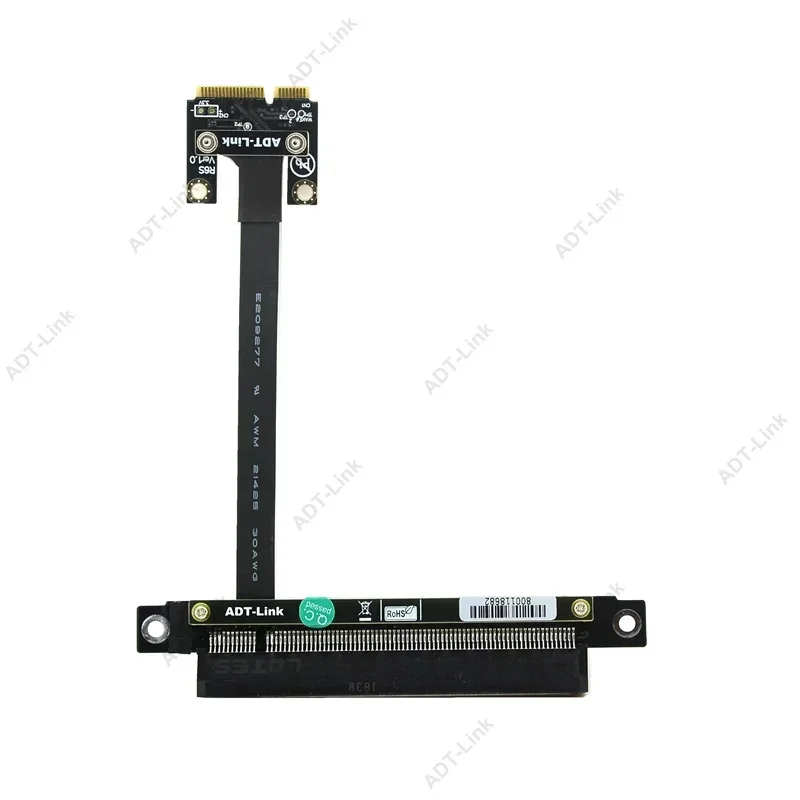

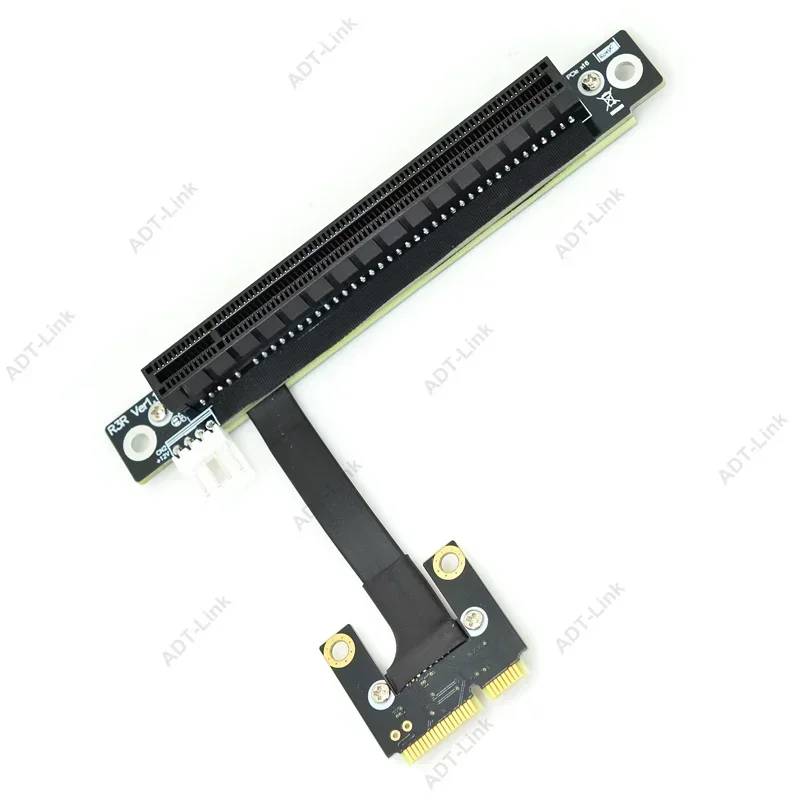

Cable de extensión ADT-Link mini-PCIe a PCIe x16
Nombre de marca: ADT-Link
Nombre del producto:Cable de extensión de mPCIe a PCIe x16
Modelo de producto:R63SF, R63SL, R63SR
Transferenciavelocidad:PCIe 3.0 x1, 8G/bps (máx.)
Longitud del cable:3 ~ 100 cm, la longitud se puede personalizar, comuníquese con el servicio al cliente.
Aplicación: tarjeta gráfica de vídeo PCIe x16al extensor mPCIe

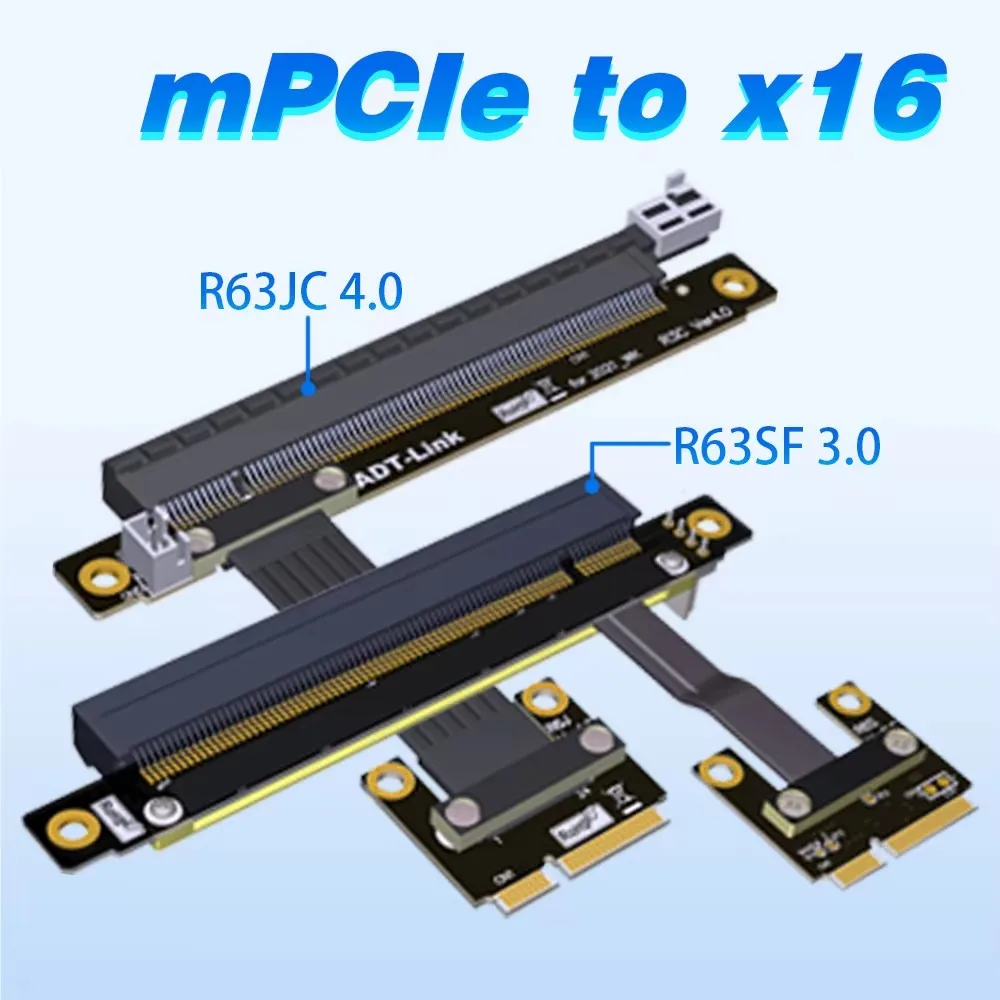

Descripción del número de pieza de la serie ADT PCIe R63:
P/N
Descripción
Ancho de banda
R63SL
El borde mPCIe al conector PCIe x16 gira los cables de extensión de ángulo recto verticales de 90 grados
PCIe 3.0 x1 (8G/bps)
R63SF
Borde mPCIe al conector PCIe x16 gire los cables de extensión verticales con férula de 180 grados
PCIe 3.0 x1 (8G/bps)
R63SR
El borde mPCIe al conector PCIe x16 gira los cables de extensión inversos invertidos de 270 grados
PCIe 3.0 x1 (8G/bps)
Descripción de la longitud del cable:

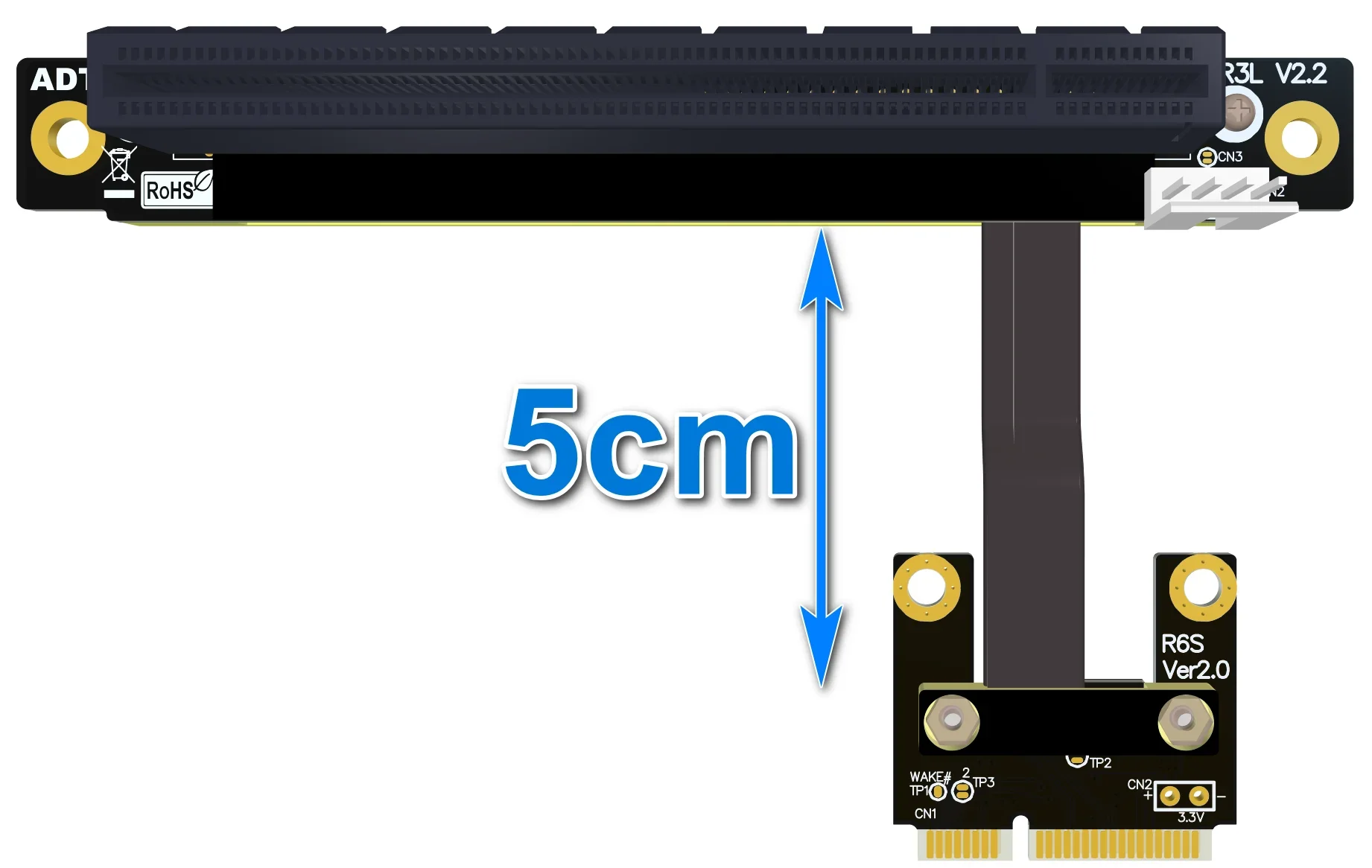

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.

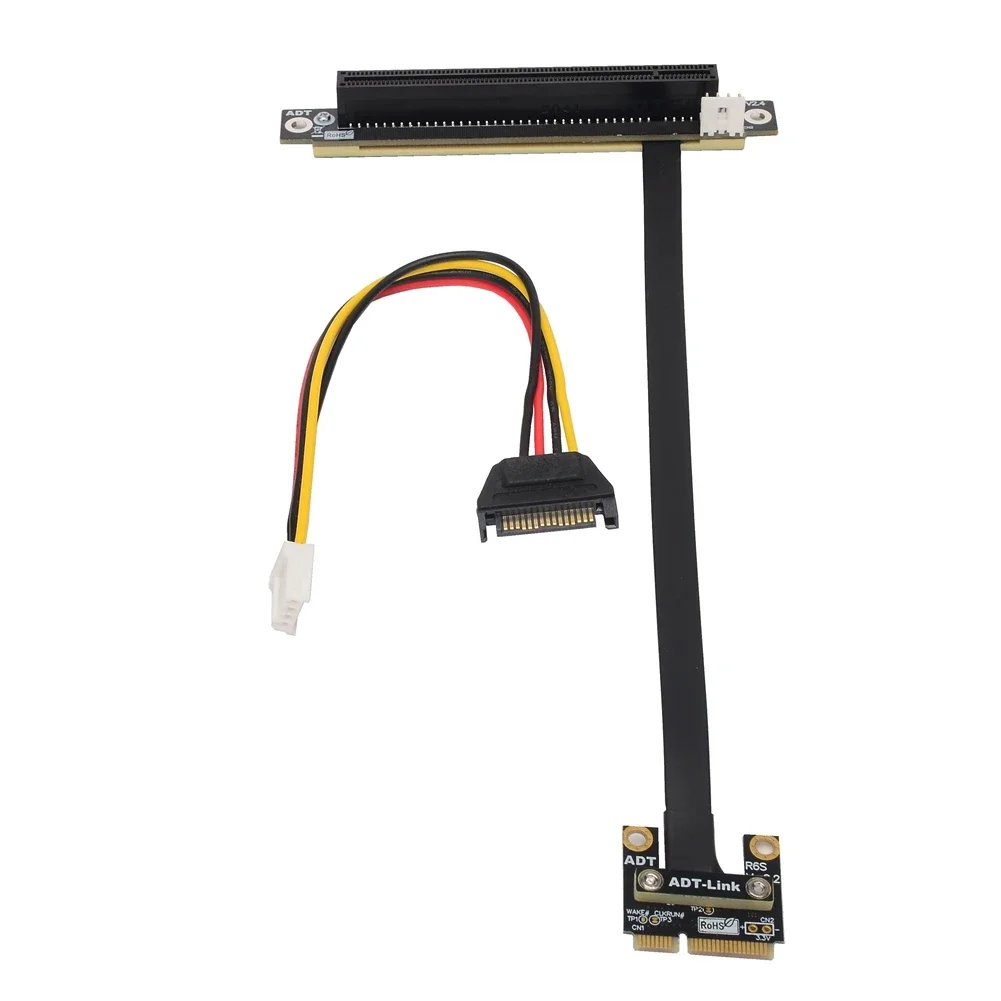

Descripción de los accesorios: Con el producto se incluye un cable adaptador de corriente SATA y debe conectarse para tener una fuente de alimentación de 12 V.
¿Existe algún blindaje EMI para el cable?
El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.
¿Cuál es el grosor del cable?¿Es suave?¿Se puede doblar?

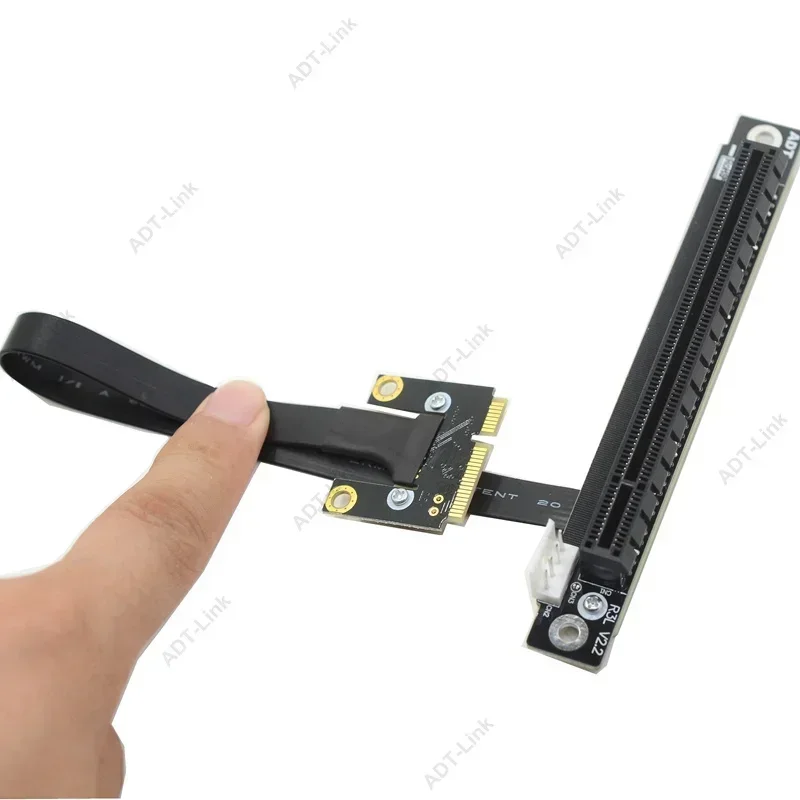

El grosor del cable es de 1,4 mm, por lo que el cable es más suave.El cable se puede doblar o doblar, pero no lo tire.

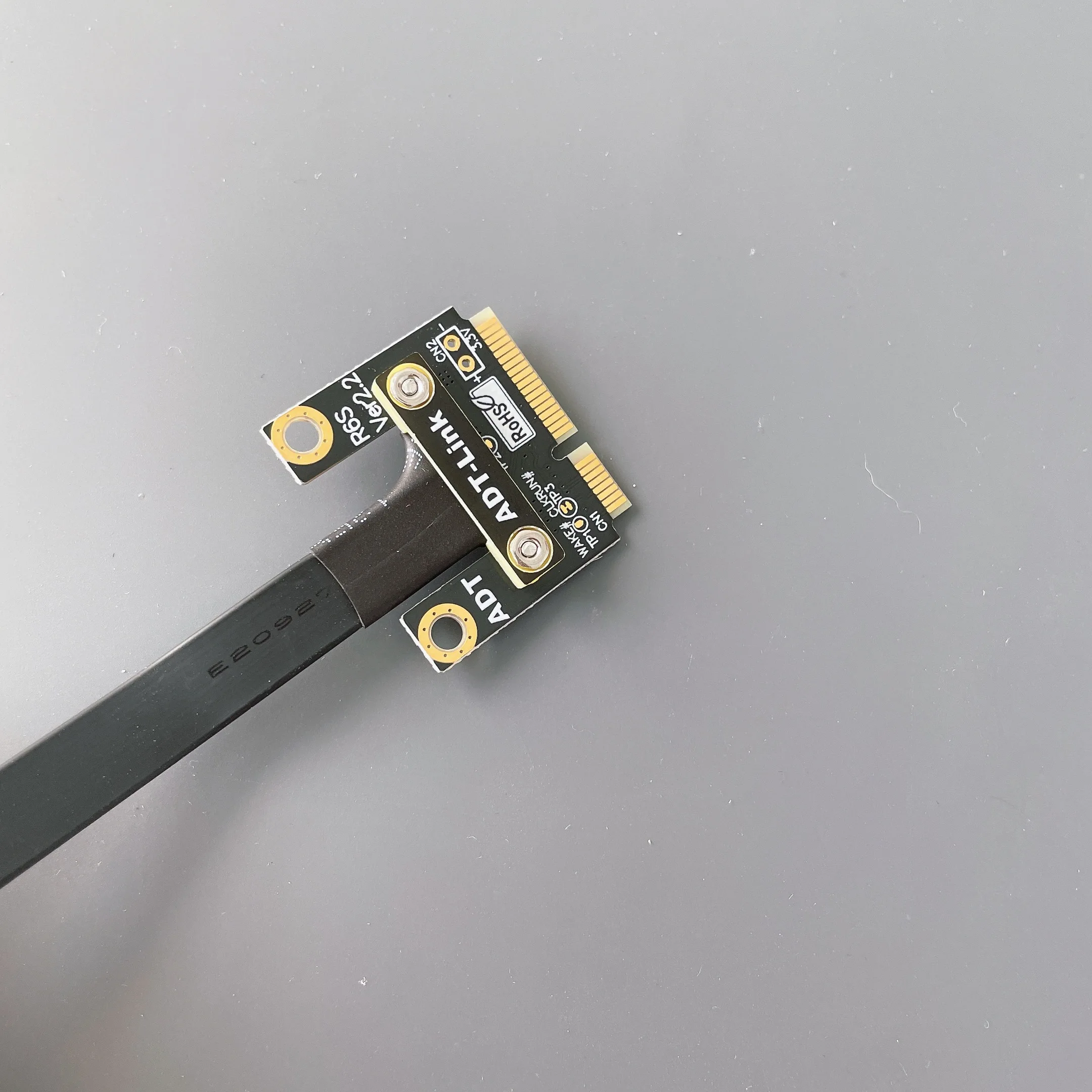

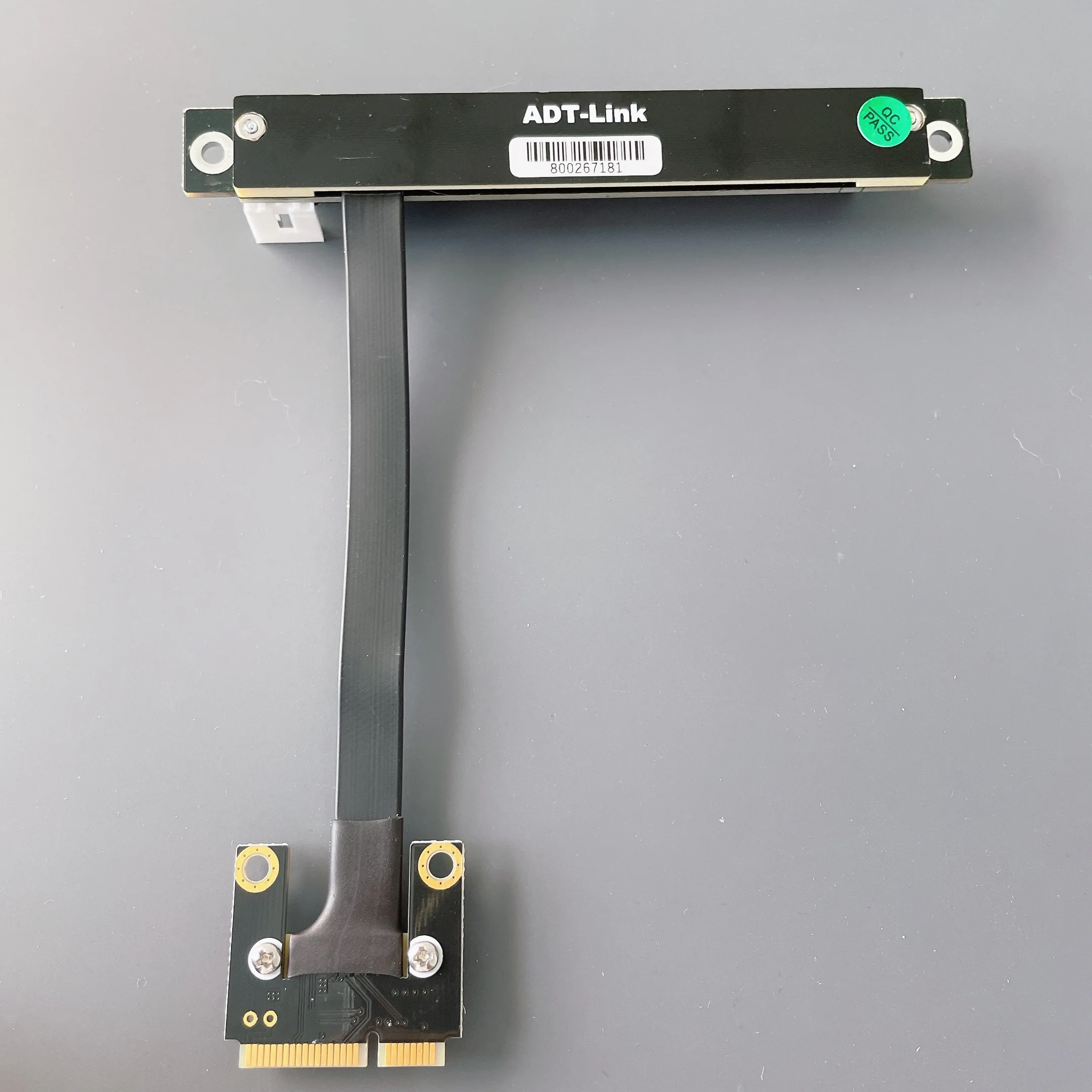

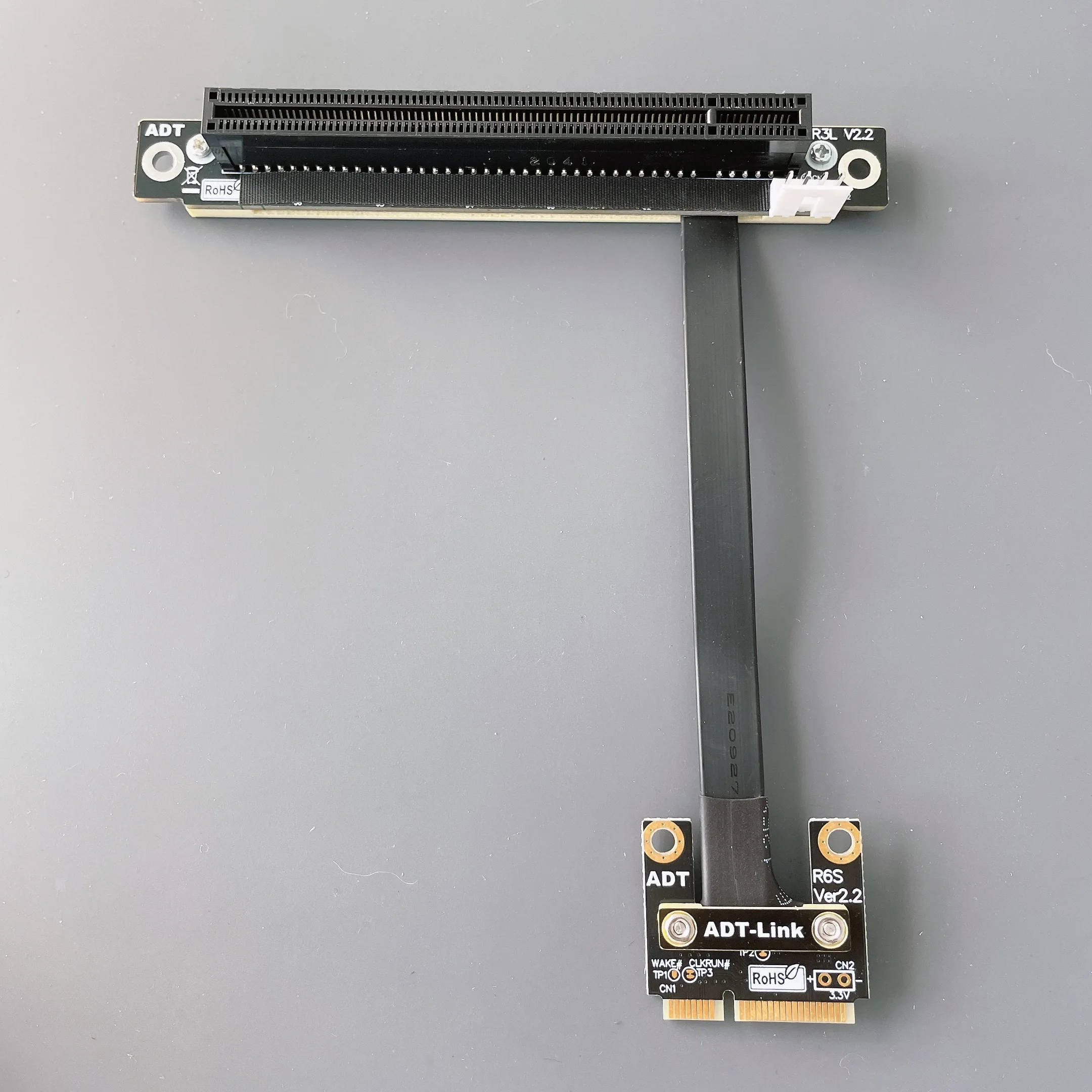

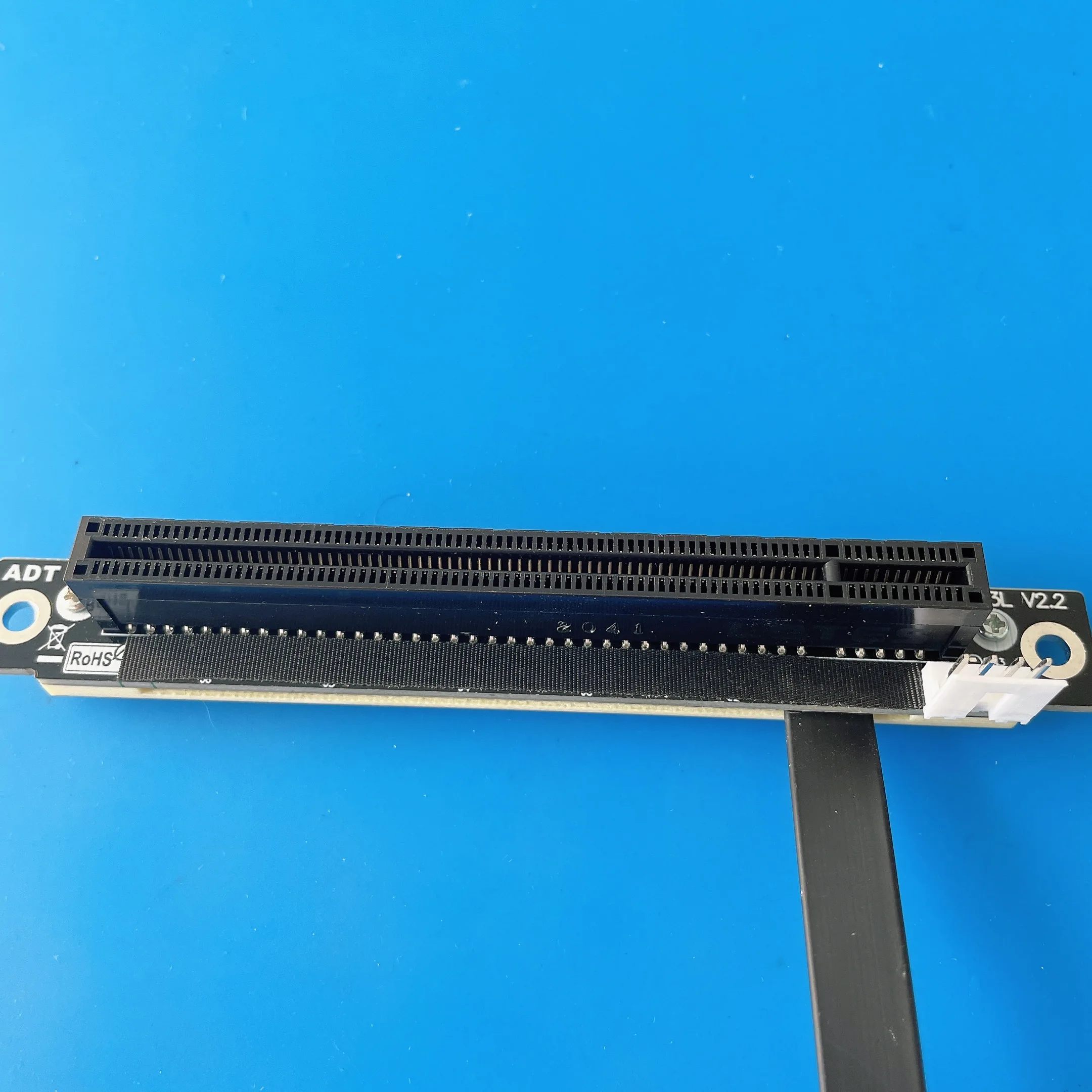

Foto:
Sólo el conector está orientado de manera diferente.
SL: conector PCIe y soporte de placa PCB a 90 grados
SF: El conector PCIe y la PCB son 180 grados horizontalmente
SR: El conector PCIe y la PCB soportan 270 grados boca abajo
Necesita un marco de riel medio alto hasta completo, comuníquese con el servicio al cliente
