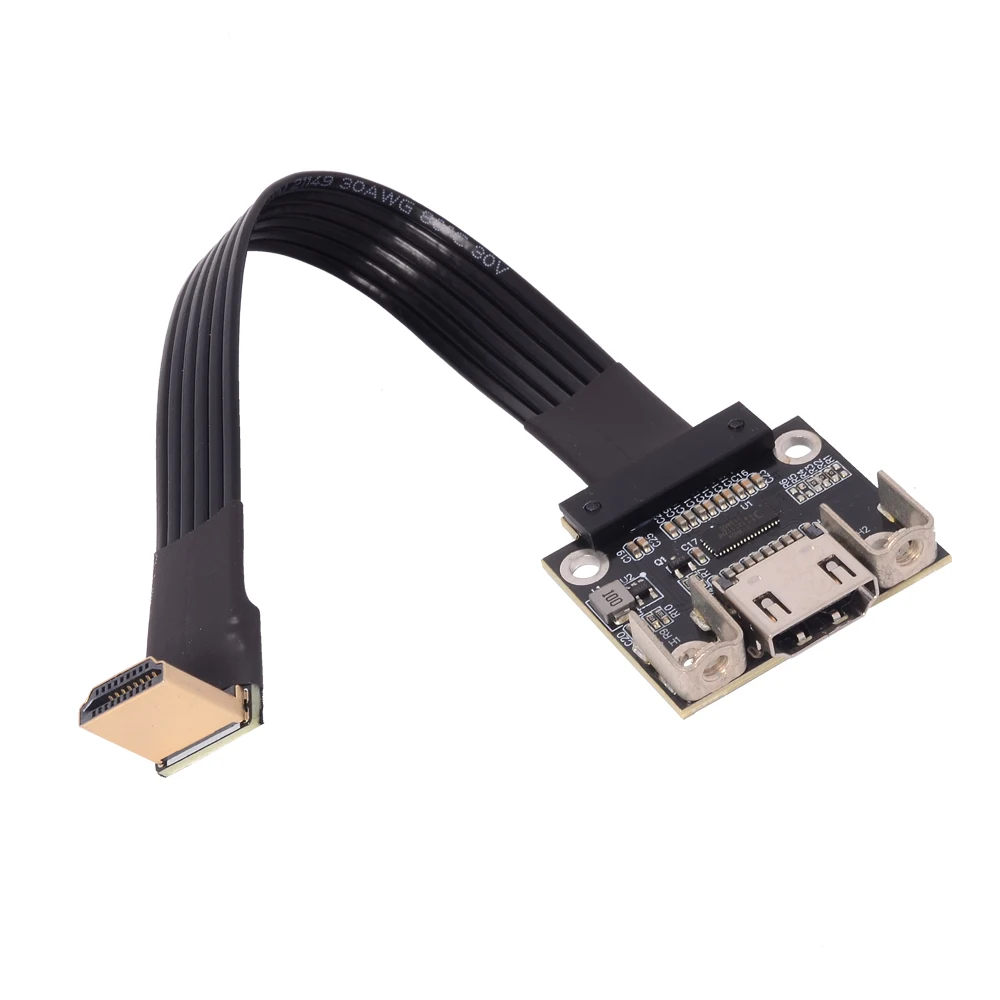

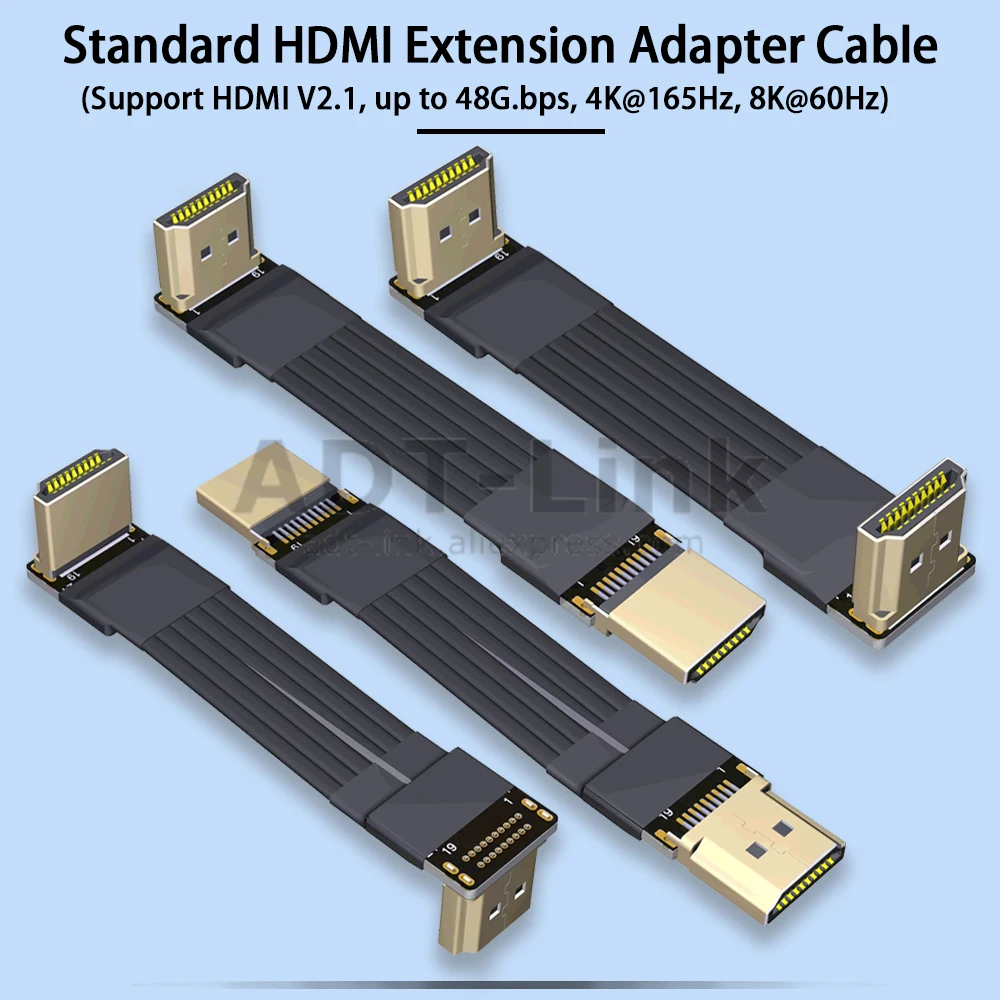

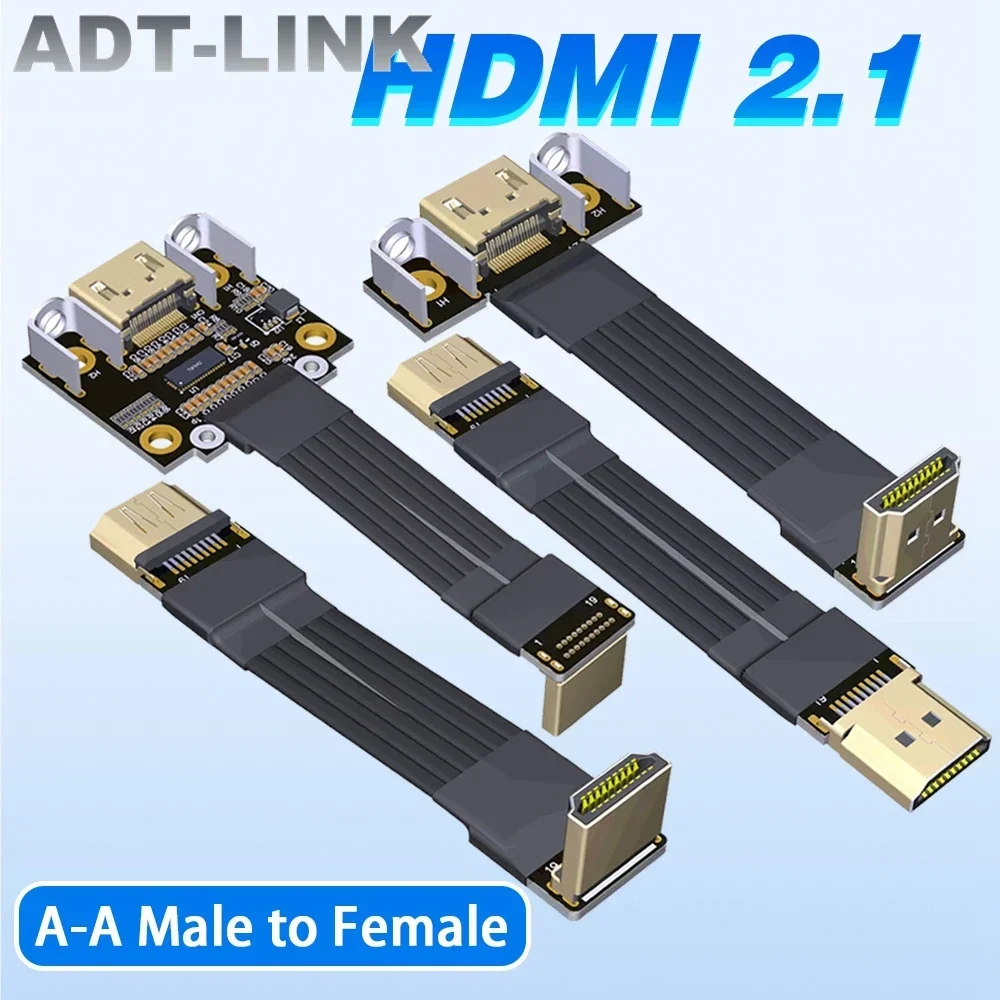

ADT-Link HD 2,1 macho a hembra Cable de extensión de vídeo fino plano incorporado para 2K/240hz 4K/144Hz 0,05 m-3m HDTV HDMI2.1 extensor de GPU

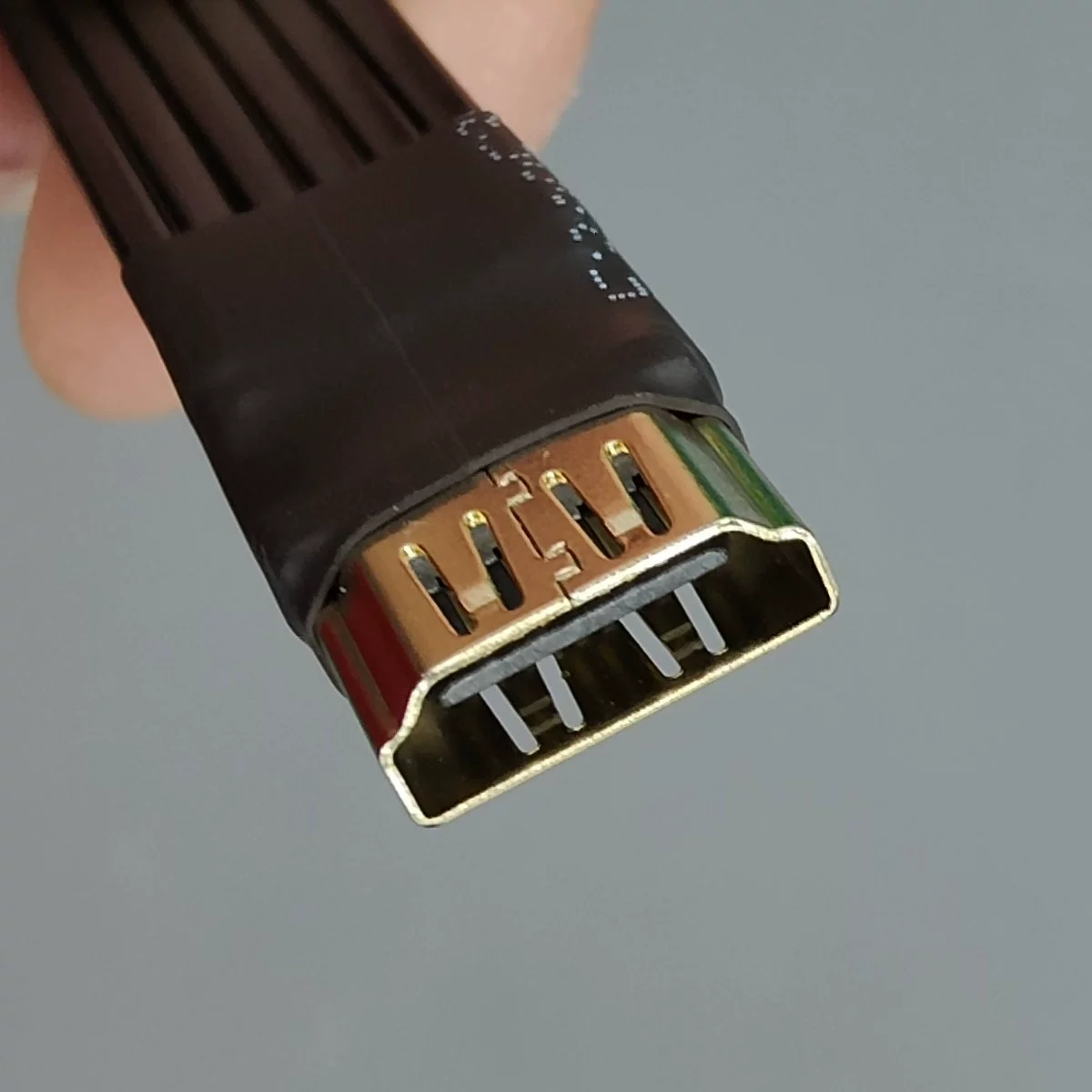

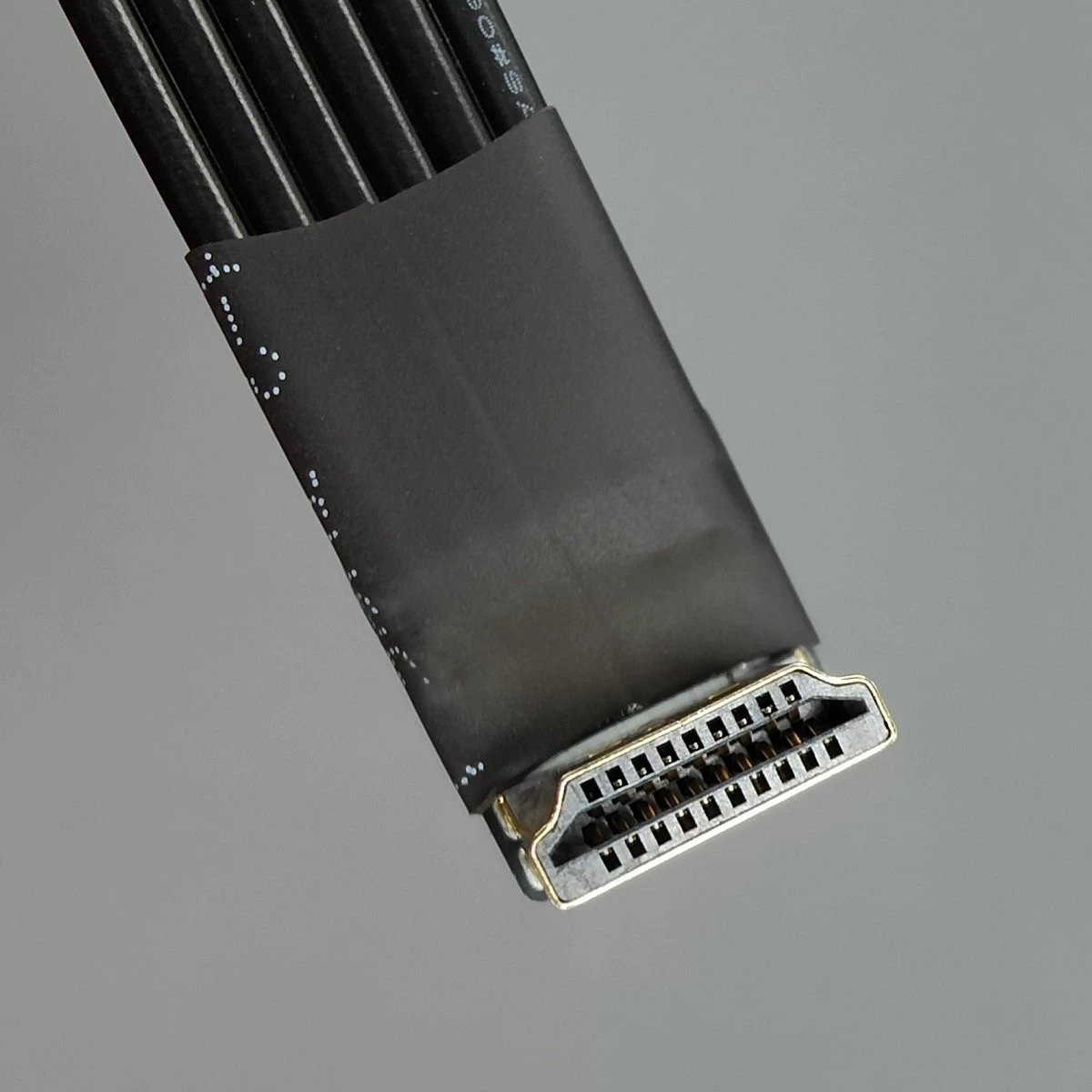

Cable plano ADT-Link HD a HD

Nombre de la marca: ADT-LINK

Nombre del producto: cable de extensión HD estándar (tipo A a tipo A)

Longitud del cable: 3 ~ 300 cm, las longitudes se pueden personalizar

Especificaciones del producto: compatible con la versión HD2.1/2,0

Aplicación: cámara Gopro para fotografía aérea FPV

Consejos de adquisición: asegúrese de comprar 1 ~ 2 muestras primero y luego compre a granel después de probarlas y verificar que sean correctas.

Restricción de compra: Este producto está diseñado para conectarse a dispositivos internos integrados. No es adecuado para uso externo general. Se limita al ingeniero del producto especificar la compra. Los compradores individuales no deben realizar un pedido de compra. Este producto tiene una estructura frágil y no es adecuado para uso civil. No es fácil de usar para fines generales y no admite devoluciones ni cambios. Por favor, considérelo cuidadosamente antes de realizar un pedido.

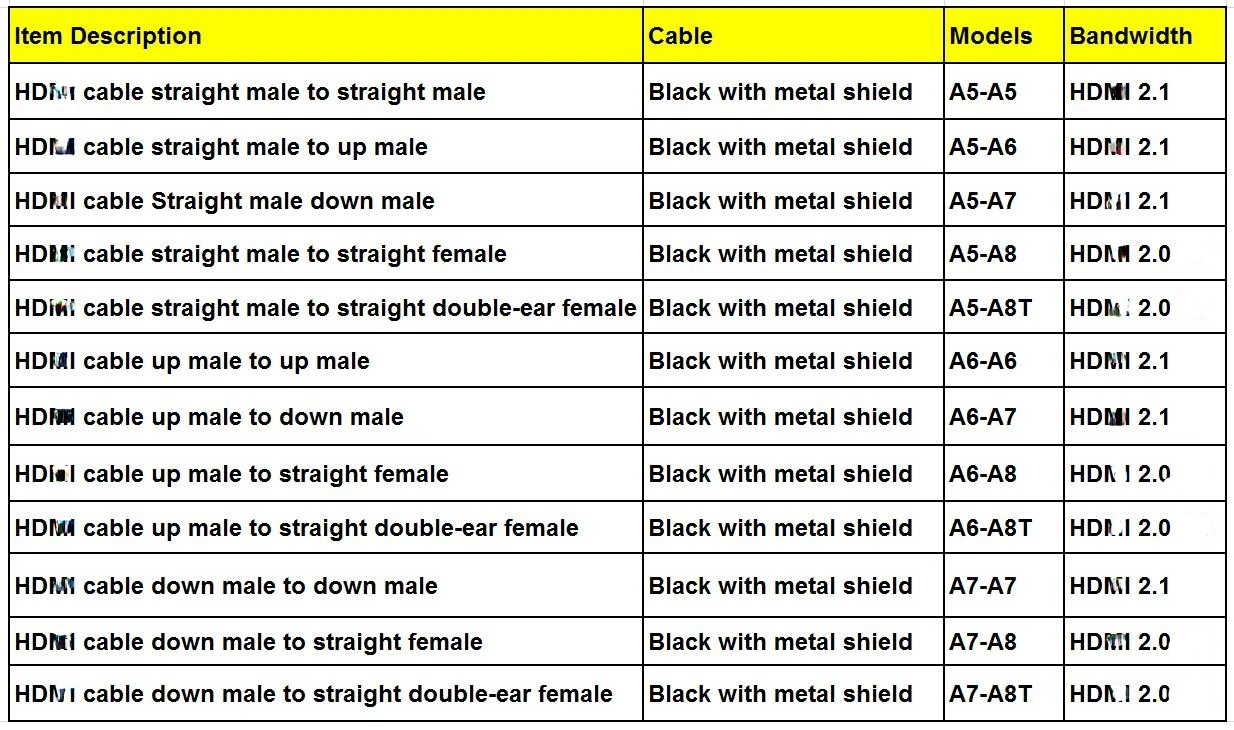

Descripción de artículos HD2.1:

Nota 1:Modelo A8, el cable de extensión A8T no tiene chip troncal y se cambia 2 veces, es decir, la señal se atenuará si más de 2 cables HDMI están conectados. Puede haber problemas como la pantalla Flash, por lo que no es compatible con HDMI2.1 a toda velocidad, reduzca el uso de frecuencia.

Nota 2:El modelo A8Q con la señal del chip de relé es unidireccional, el extremo hembra debe estar conectado a la pantalla, el otro extremo debe estar conectado a la placa base o tarjeta de video

1) Descripción de la longitud del cable:

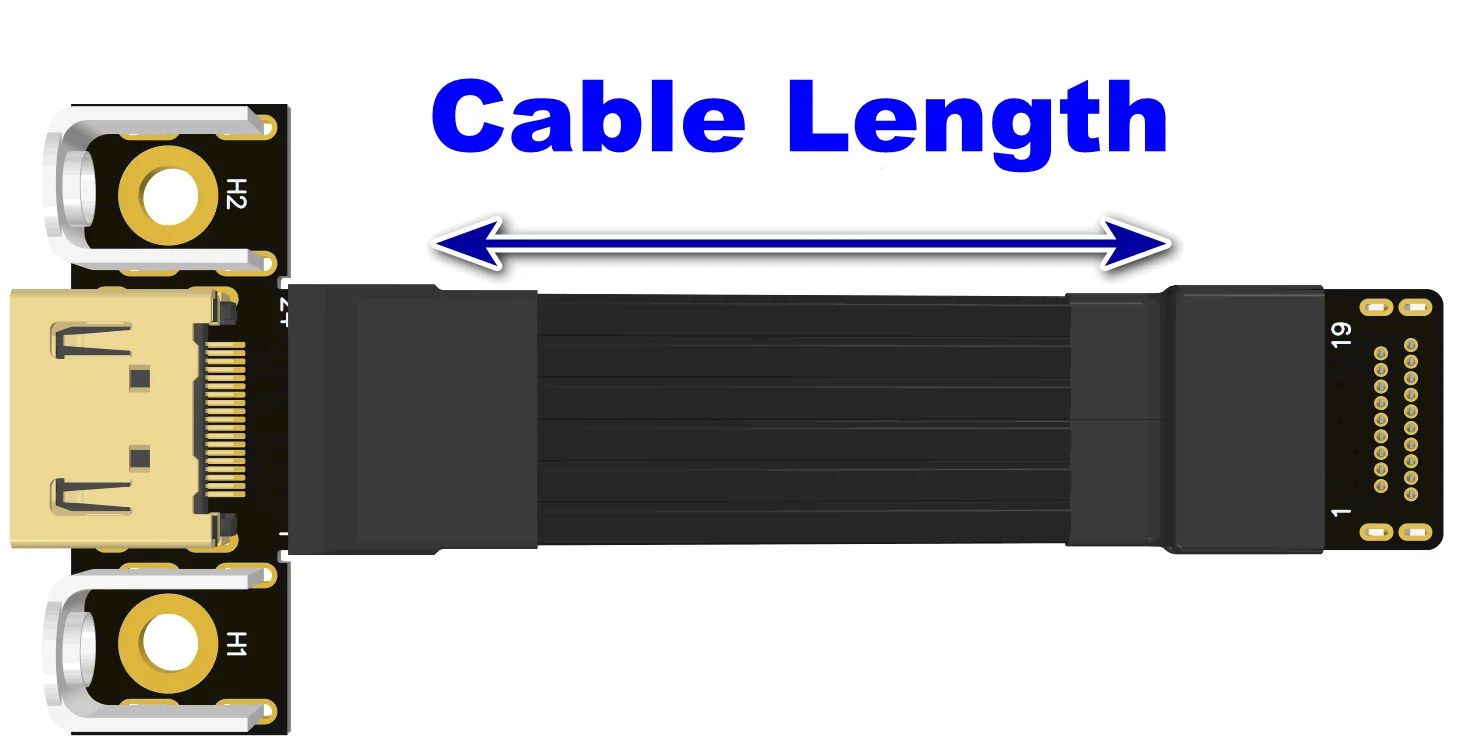

La Longitud del cable en esta tienda se refiere a la parte del cable, excluyendo el PCB y el conector, si contiene el PCB y el conector, agregue aproximadamente 4cm. Por lo tanto, la longitud total es de aproximadamente 9cm, consulte la dimensión de 5cm en la siguiente figura.

2) ¿Hay algún blindaje EMI para el cable?

El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

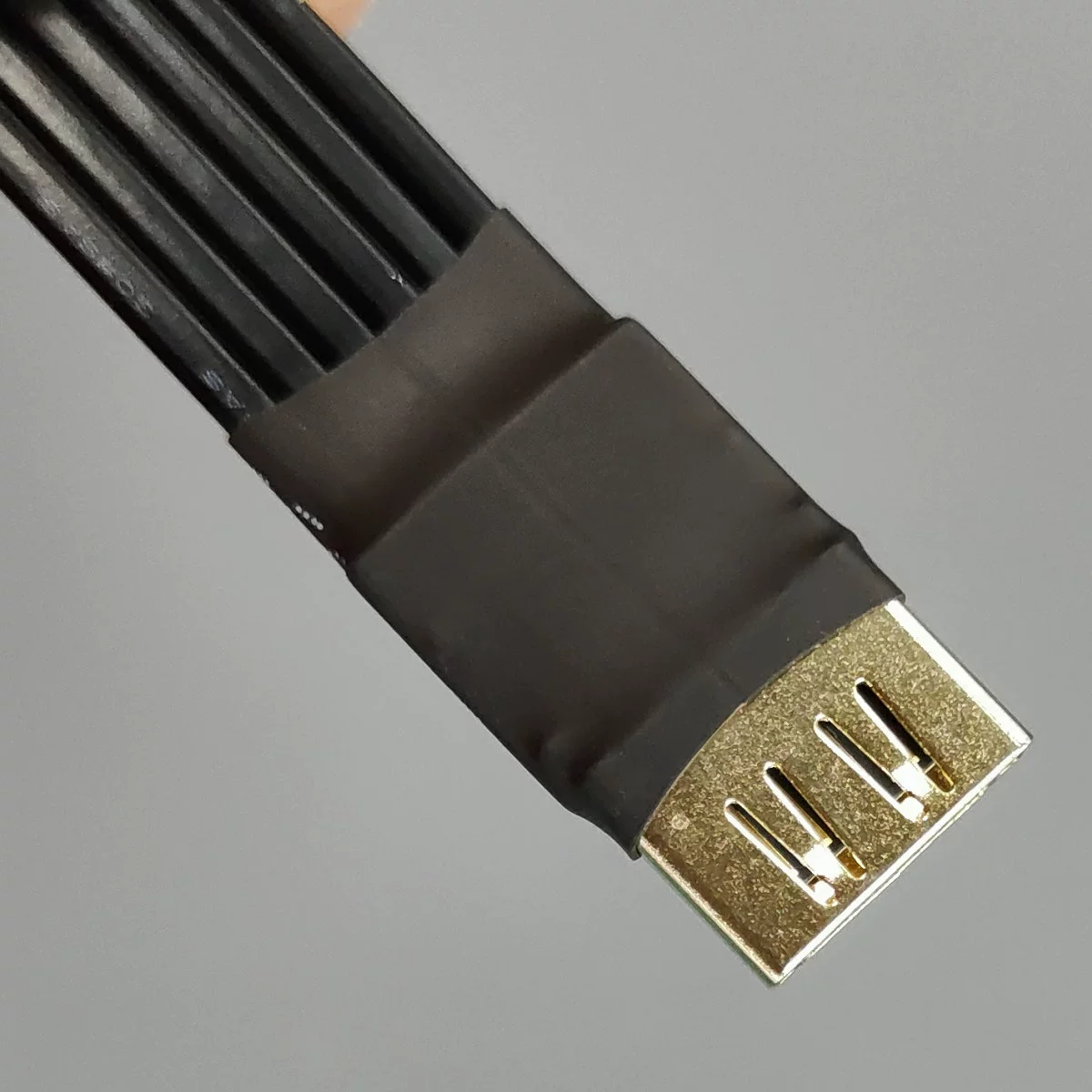

Macho a macho

3) ¿El cable es suave? ¿Se puede doblar?

El cable negro tiene un grosor de 1,3mm, el cable plateado tiene un grosor de 1,4mm y el cable azul tiene un grosor de 0,94mm.

4) ¿Cuál es la distancia del orificio del modelo A8 y A8T?

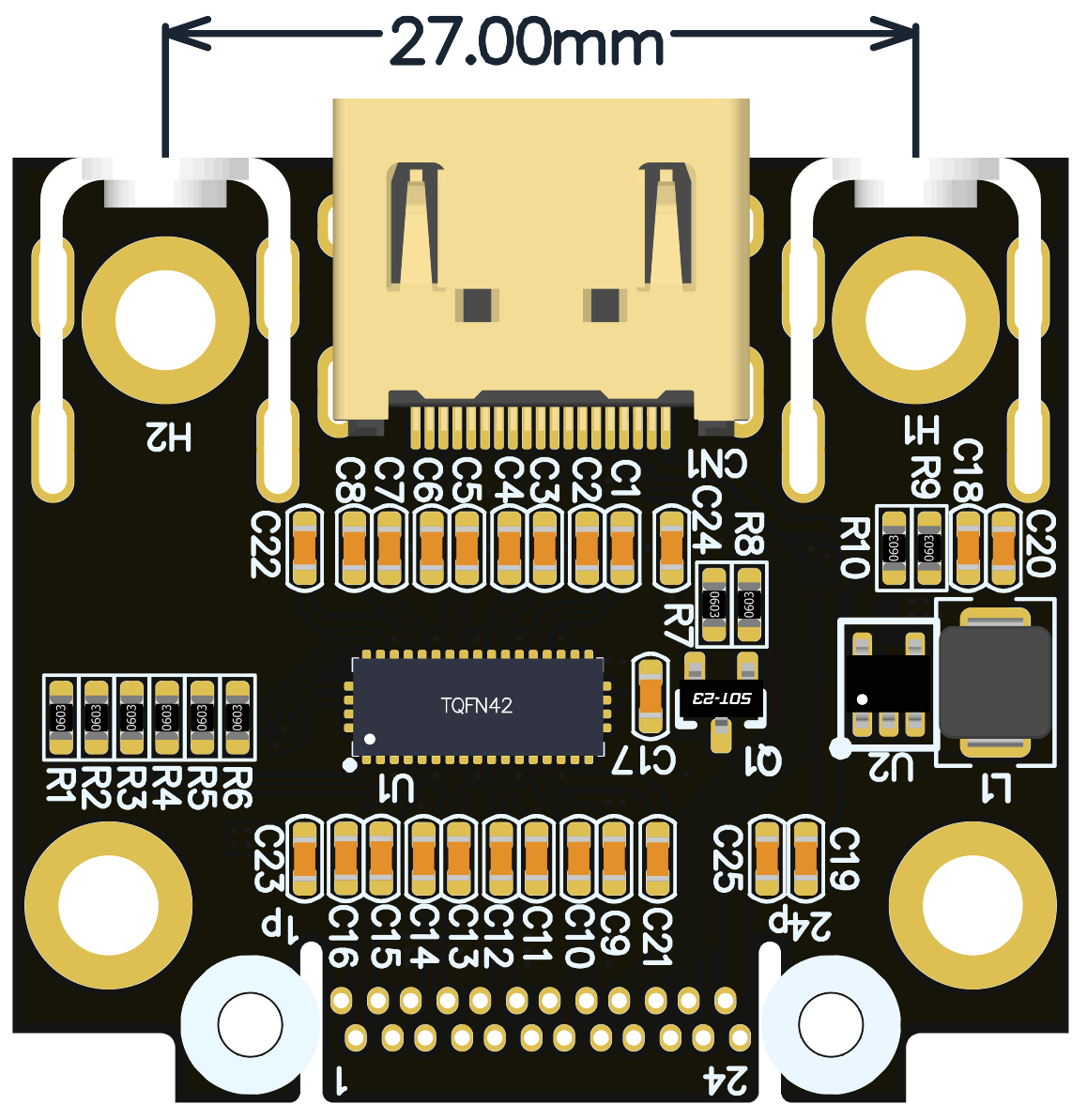

Como se muestra a continuación, utilice tornillos M4 y el espacio entre orificios es de 27mm. Para obtener más detalles, consulte el dibujo en 3D

El modelo HA8T (imagen derecha) no tiene chip. Después de conectar dos cables HDMI en serie, es posible que la atenuación de la señal no cumpla con los requisitos de transmisión de señal de alta velocidad de HDMI2.1.

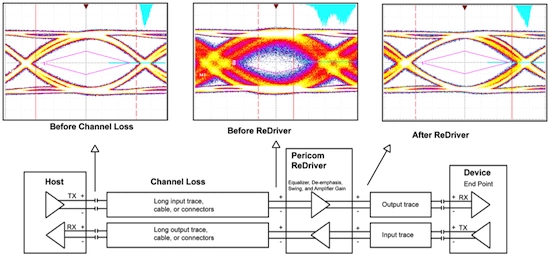

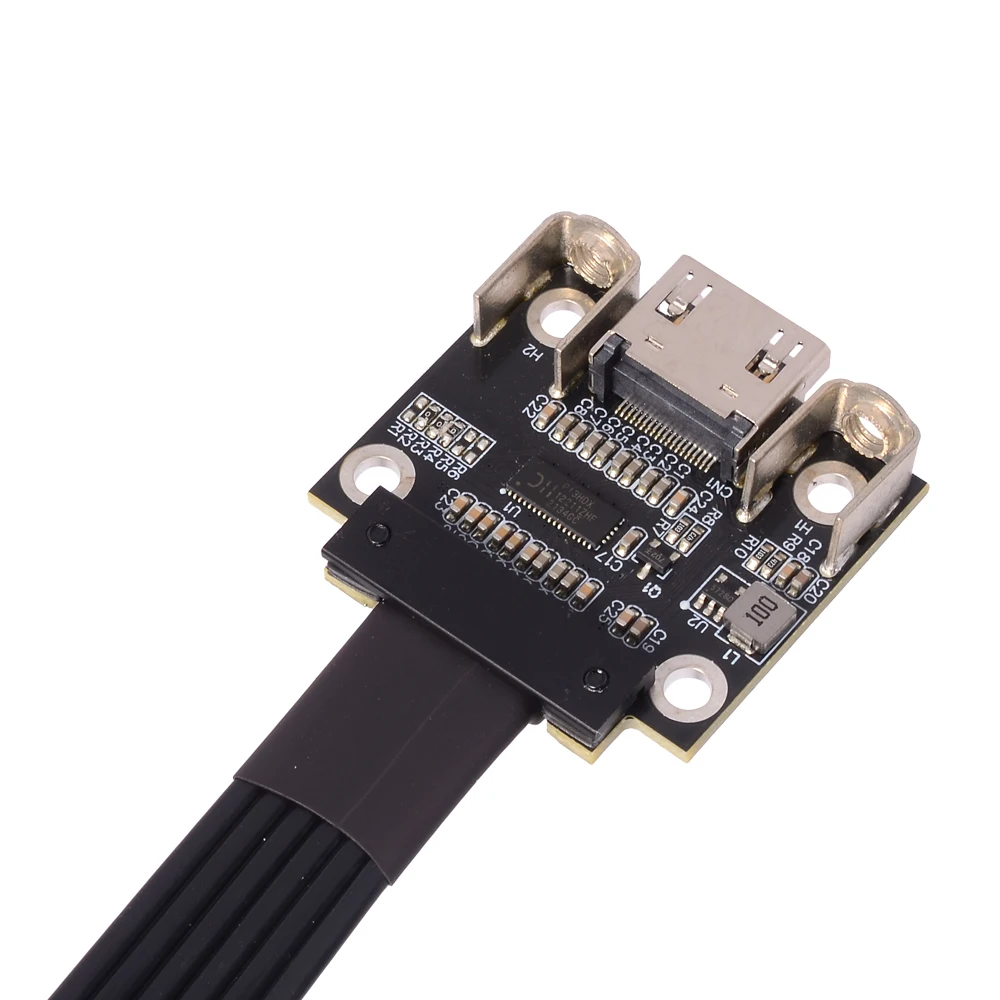

El modelo HA8Q (foto de la izquierda) es un chip con diodos/Repetidor de señal Redriver IC de Pericom que regenera señales y mejora la calidad de la señal. Para reducir la tasa de error de la transmisión de la señal, consulte el siguiente diagrama:

5) Ventajas del producto:

Ventajas del material: utiliza cable importado patentado alemán, utiliza conectores chapados en oro de alta calidad, soporte de alta frecuencia para transmisión estable HDMI 2,1. El PCB está hecho de materiales de alta calidad con alta frecuencia y baja resistencia. La PCB está hecha de precisión. El PCB está hecho de placas de alto TG. El grosor del material de cobre se espesa a 1oz; El conector está chapado en oro y tiene buena conductividad, que puede reducir la pantalla negra y la salpicadura de la pantalla azul causadas por el aumento de la oxidación y la resistencia al óxido. Problema de huaping.

Ventajas DE DISEÑO: señal Diferencial sin diseño de vía, sin fenómeno de micro cortocircuito CAF, transmisión de datos de señal de alta velocidad, sin capacitancia parásita y problema de interferencia de atenuación de señal de inductancia parásita, diseño de cableado reforzado del circuito de alimentación, diseño de miniaturización de la placa PCB, puede reducir la interferencia del Mecanismo, sin hardware de tarjeta, fácil instalación del producto.

Ventajas de producción: nuestras ventas directas de fábrica, producción de productos personalizados, fortalece la soldadura en el punto de soldadura de metal durante la producción. Y coloque la protección del tubo termorretráctil, el producto es resistente y confiable, y no habrá problemas de desconexión. El producto tiene buena mano de obra, es estable, fiable y duradero.

Descarga de información técnica:

Tamaño 3D: http:// www.adtlink.cn/download/HAA-MF-24P.ZIP

Diagrama esquemático: http:// www.adtlink.cn/download/schematic_hdmi.pdf

Especificación: Contactar con el Servicio de Atención al Cliente

Nota: Utilice el software original Adobe Acrobat Reader DC para archivos PDF 3D

https://get.adobe.com/cn/reader/otherversions/
