Descripción

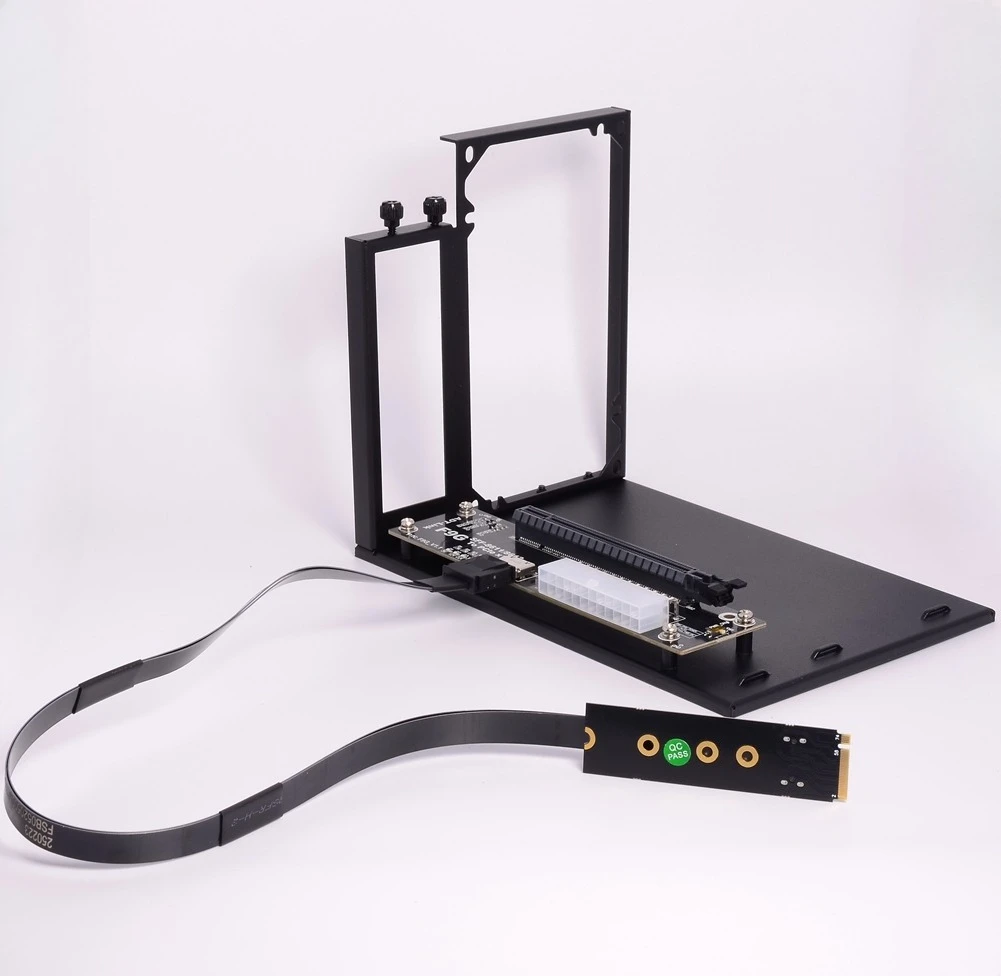

Adaptador ADT-Link Oculink (SFF-8611/SFF-8612) a PCI express x16 eGPU
Además de cuadernos, este producto también admite NUC Intelplaca base, ESTXplaca base, ITXplaca base, tarjeta gráfica externa, con M.2 NVMeSe puede utilizar la interfaz.
Marca de la empresa:Enlace ADT
Modelo de producto:ADT-F4C, ADT-F9G, F9G-BK7-F9934
Nombre del producto:Base de tarjeta de vídeo externa Oculink
Velocidad de transmisión:PCIe 4.0x4, ancho de banda efectivo 64 Gbps
Longitud del cable: 25 cm, 50 cm
Aplicación: eGPU para NUC / ITX / STX / PC portátil
Aplicación:Utilizado para tarjeta gráfica externa u otros dispositivos PCIe
Descripción del producto:Oculinkes a través de la computadora placa base NVME SSDranura para transferir fuera de la interfaz, NVME al canal PCIe puro, por lo que la base de la tarjeta de video externa Oculink camina el canal PCIe, la pérdida de rendimiento es pequeña.En comparación con el esquema de conmutación de rayos tradicional, el ancho de banda efectivo de Oculink en el caso de PCIe 4.0x4 puede alcanzar los 64 Gbps, superando con creces el esquema de rayos.
Nota amistosa: OcuLink no admite intercambio en caliente
Descripción del poder:Estándar de soporte ATX 500Wfuente de alimentación anterior, la fuente de alimentación debe ser preparada por el comprador
Ventajas del producto: Oculink es una interfaz transferida desde la ranura de la unidad de estado sólido NVME de la placa base de la computadora.NVME utiliza un canal PCIe puro, por lo que la base de tarjeta gráfica externa Oculink también utiliza un canal PCIe con poca pérdida de rendimiento.En comparación con la solución de transferencia tradicional Thunderbolt, el ancho de banda efectivo de Oculink puede alcanzar los 64 Gbps en el caso de PCIe 4.0 x4, superando con creces la solución Thunderbolt.
Descripción de la longitud del cable:

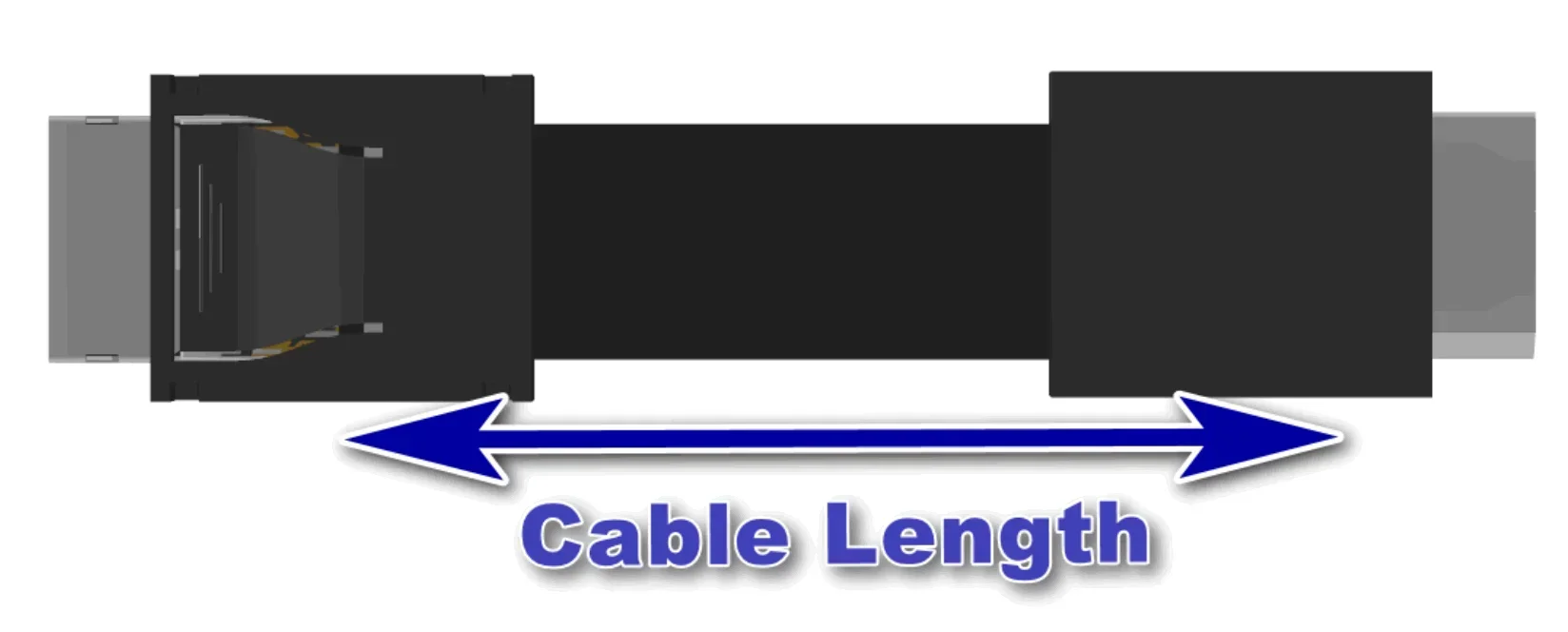

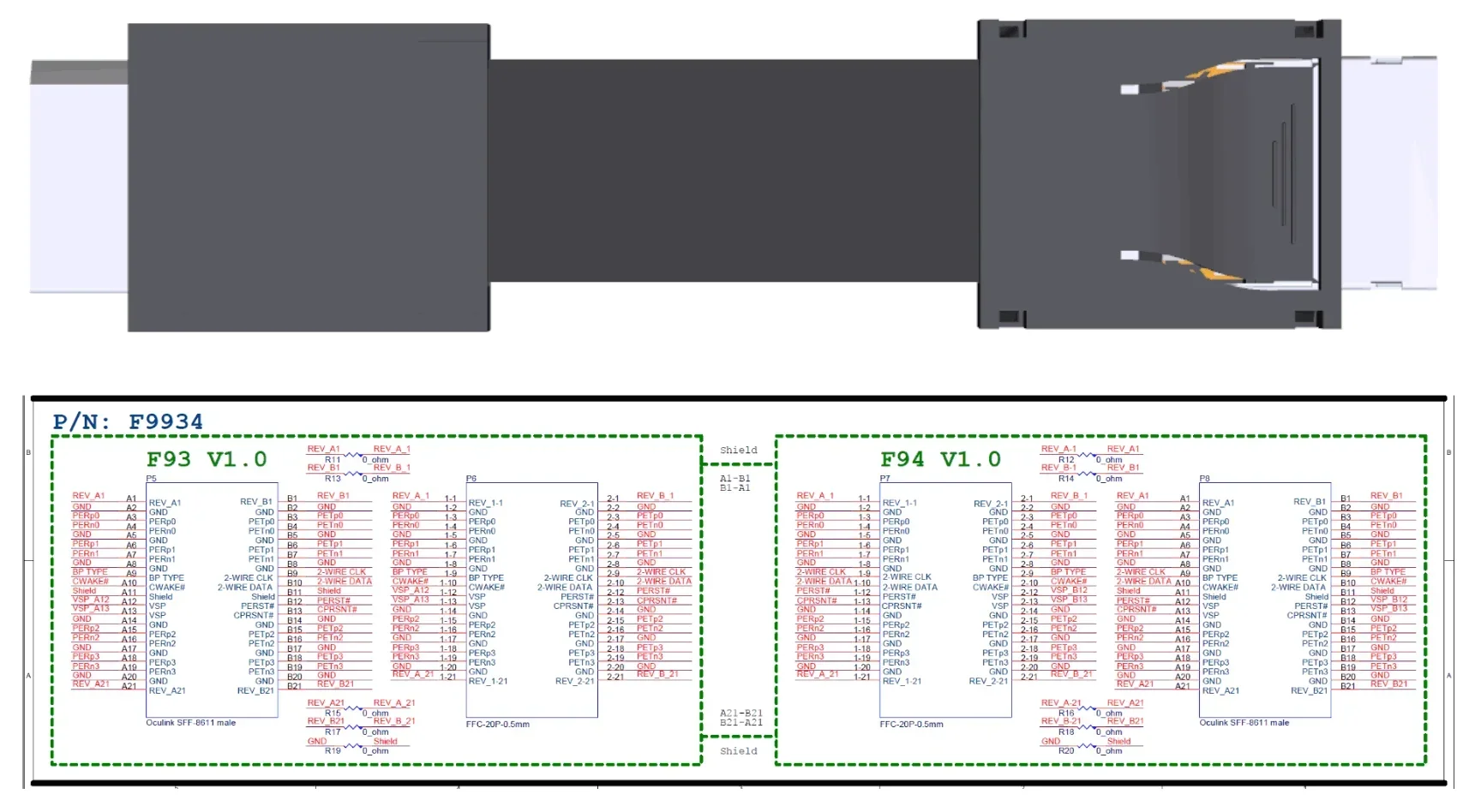

La longitud del cable de este producto es la longitud de F9934.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la siguiente figura.

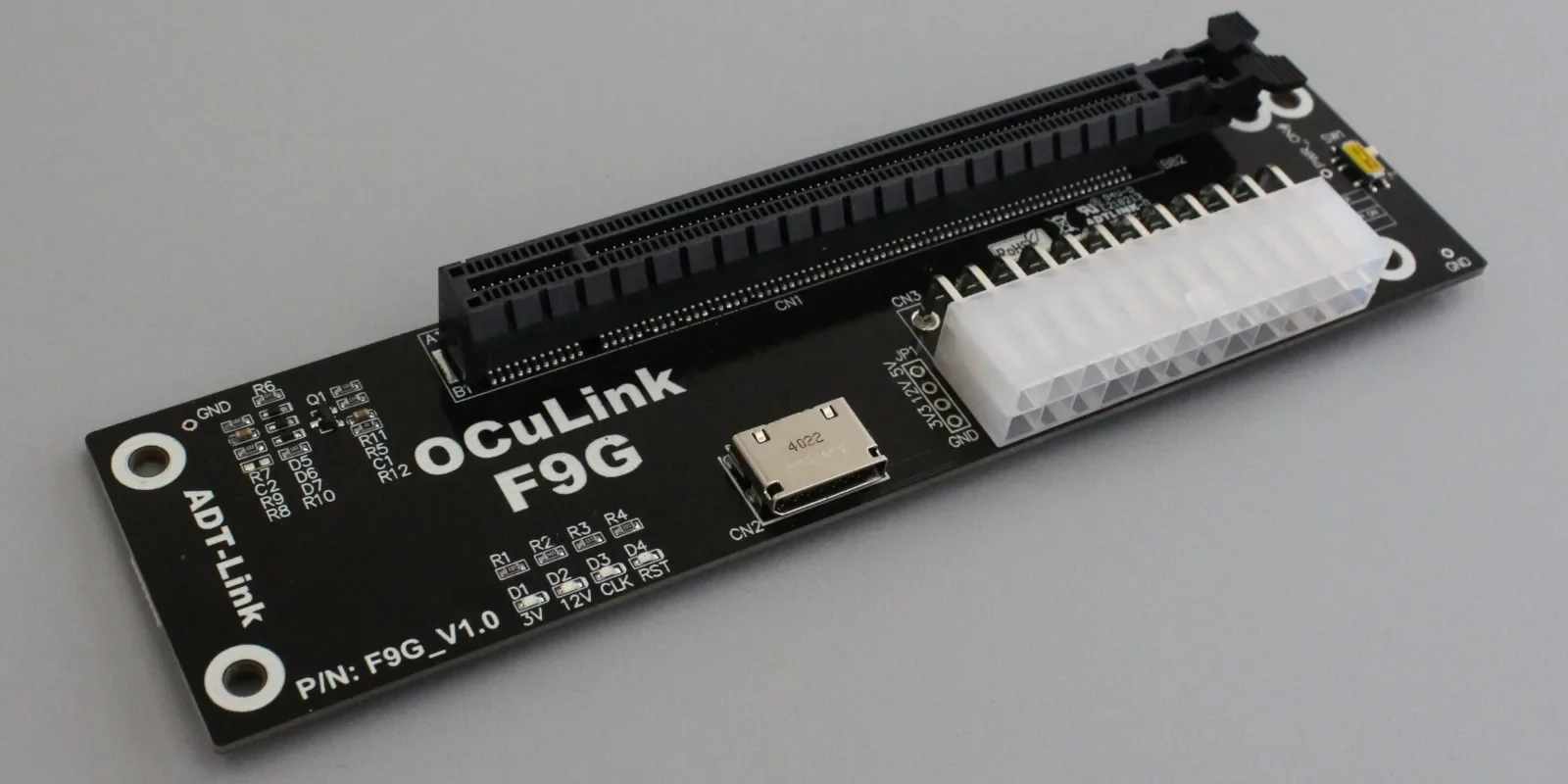

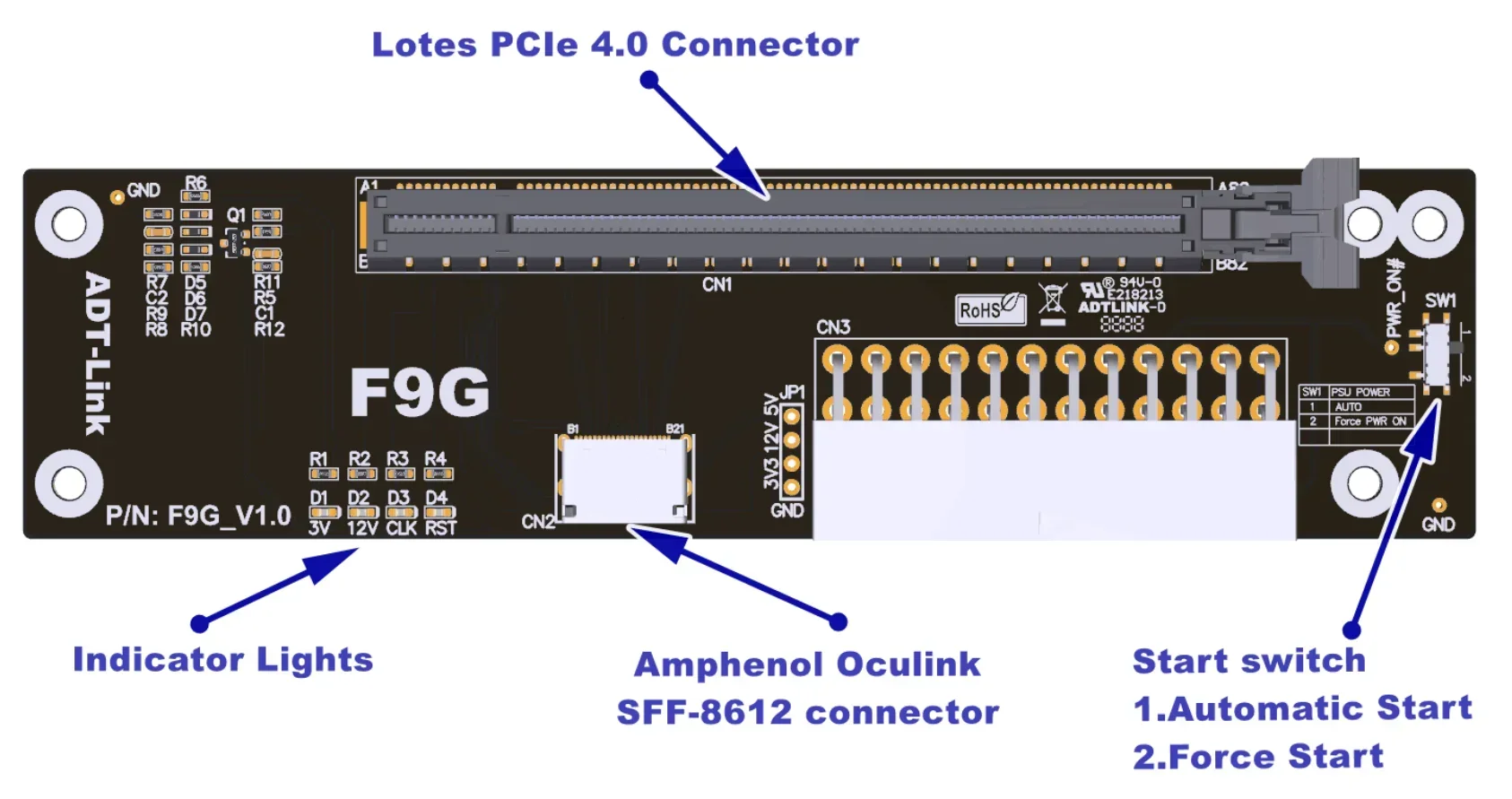

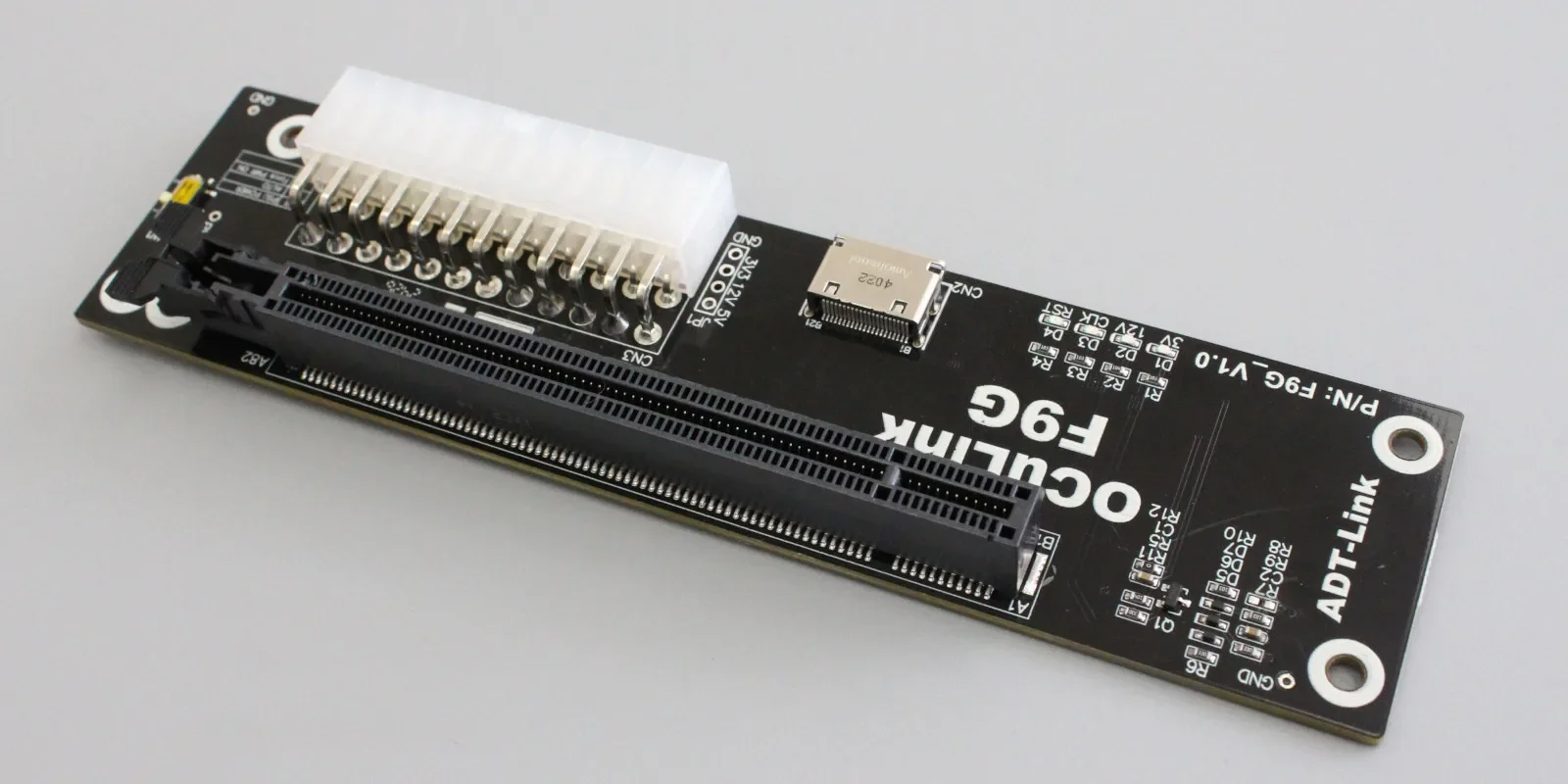

F9G:

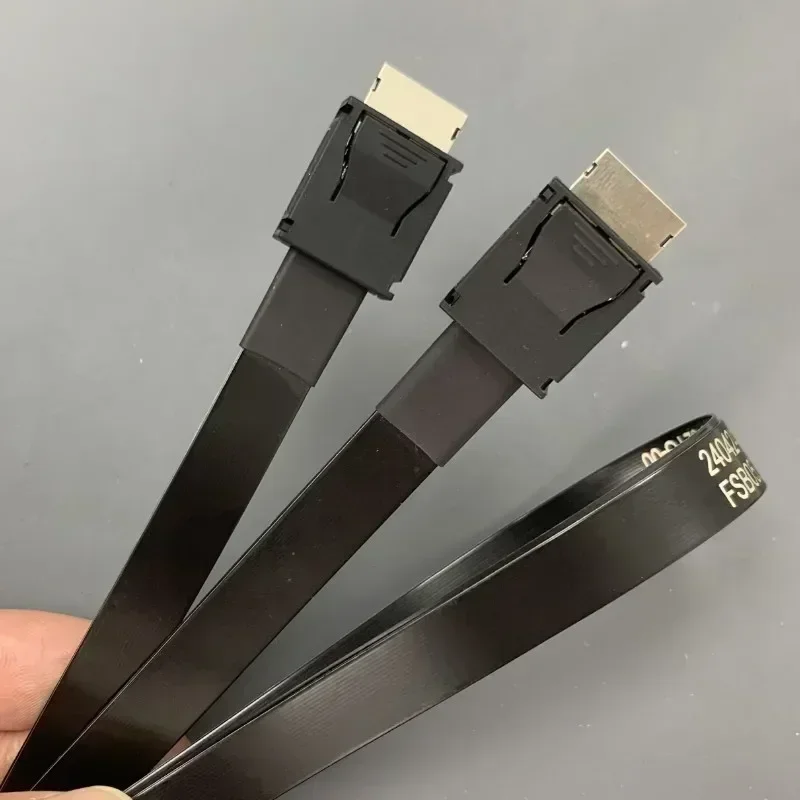

F9934: (25/50cm)

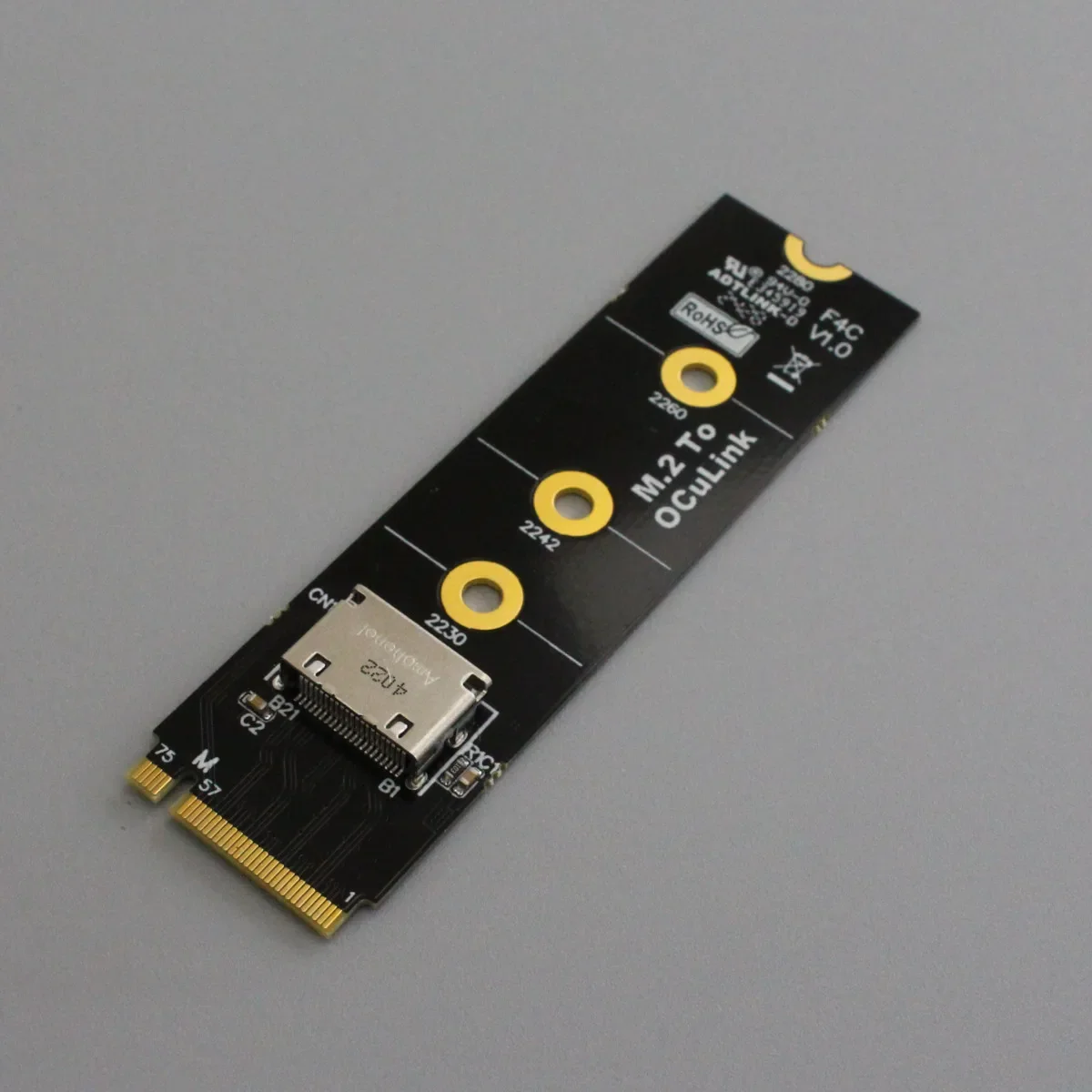

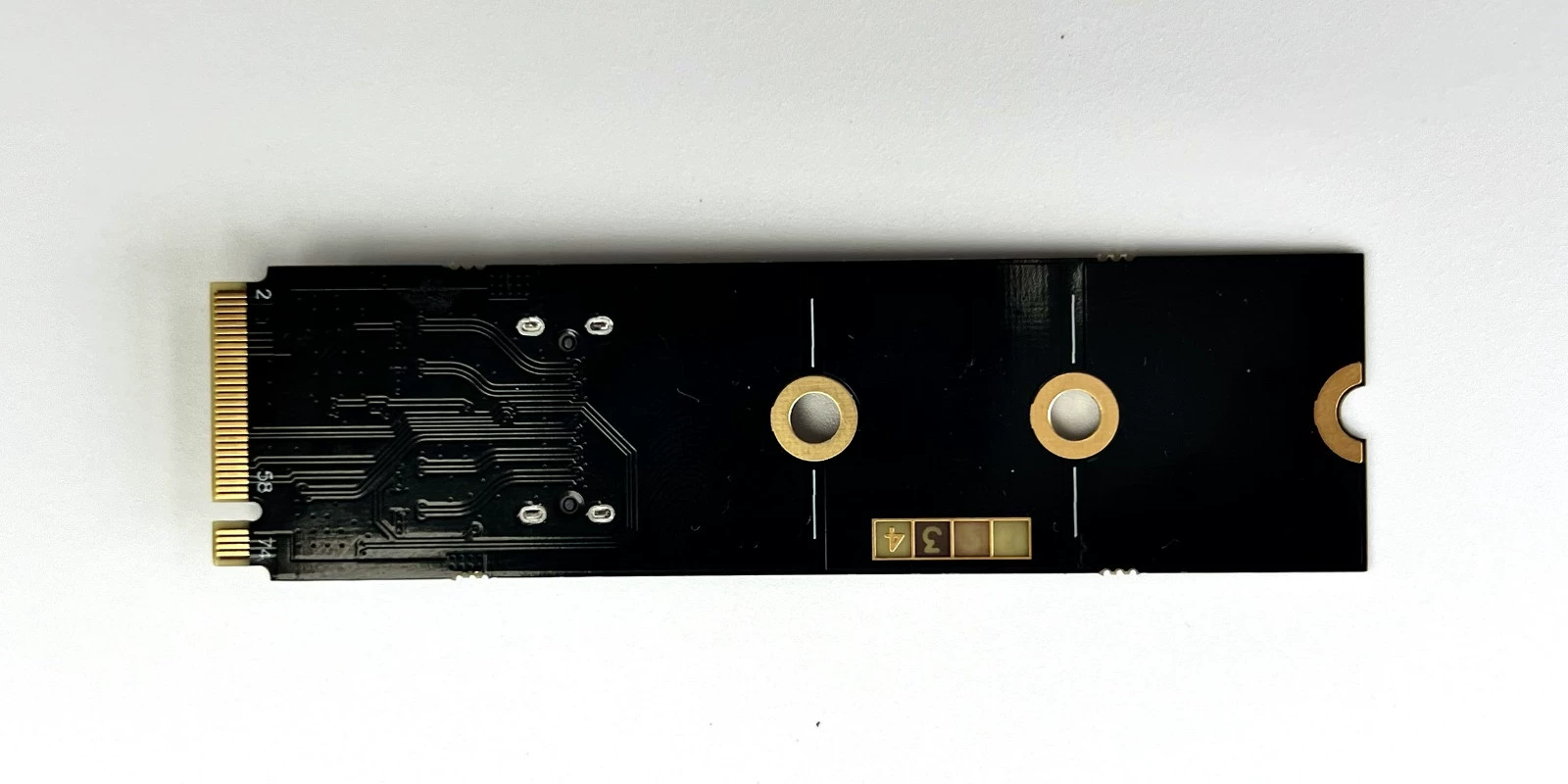

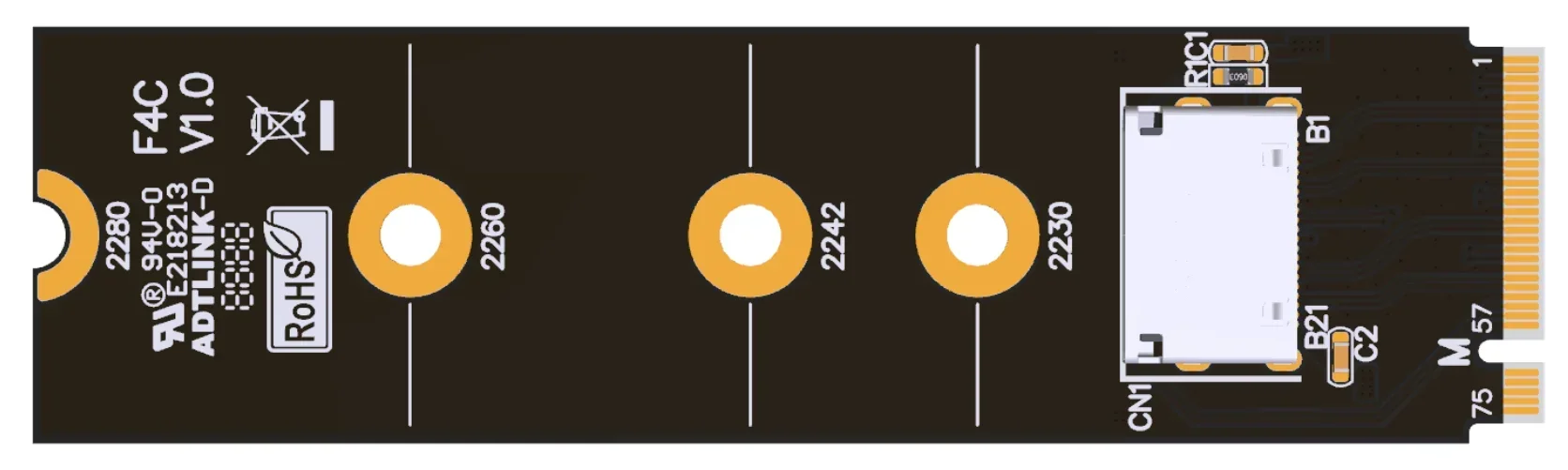

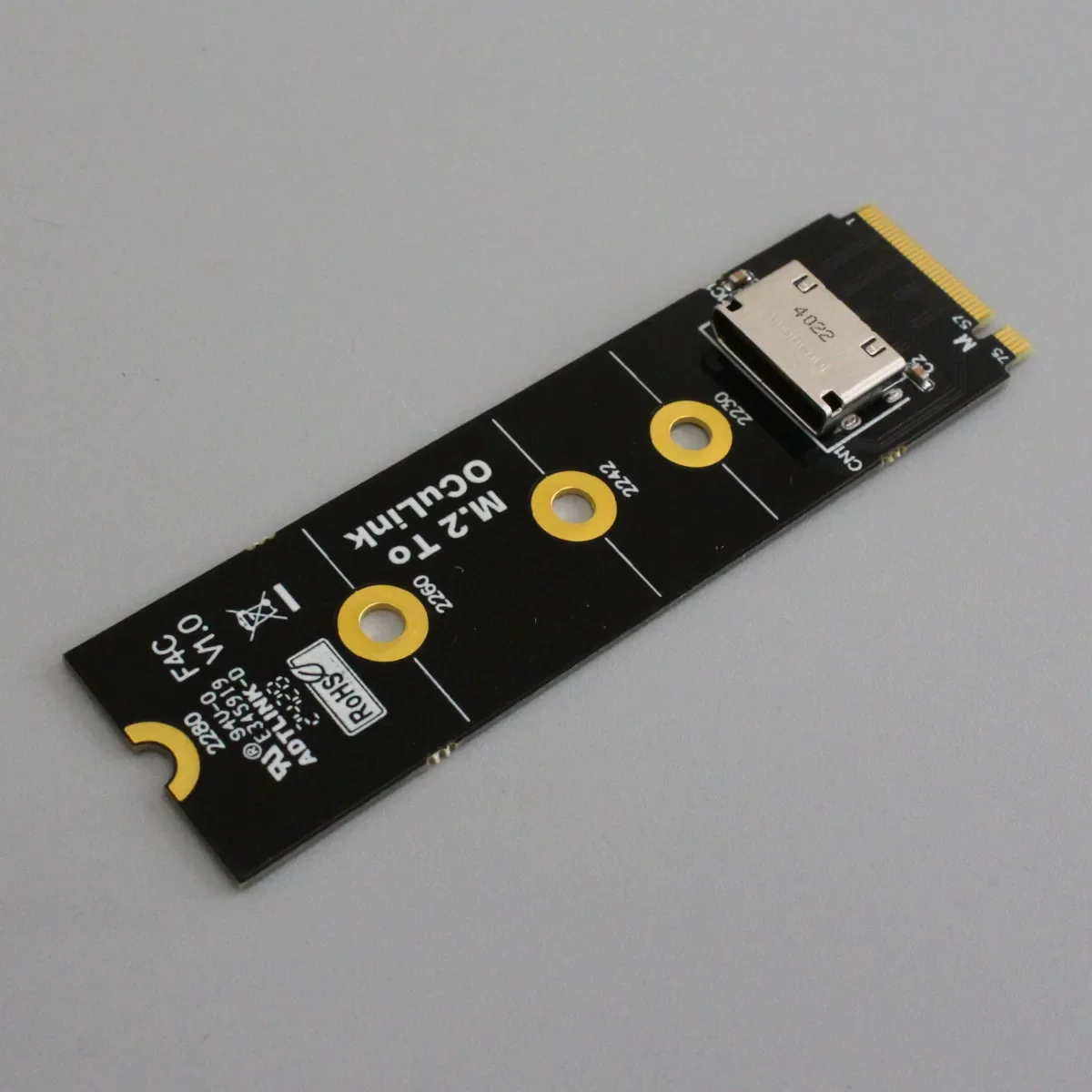

F4C:
1. Puede admitir interfaz M.2 NVMe de hasta 2280 de altura y se puede cortar según sea necesario
2.Utilizando el conector Amphenol Oculink SFF-8612, admite transmisión estable PCIe 4.0 de velocidad completa
3.El material de PCB certificado UL, dedo dorado chapado en oro 15μ", buena conductividad, puede reducir el problema de la pantalla azul causado por la oxidación y el aumento de la resistencia al óxido.
BK7:
Especificaciones del conector:
Admite aplicación de cable a placa
Diseño de tamaño pequeño: conector de paso de 0,5 mm
Excelente rendimiento SI: velocidades de señal de hasta PCIe4 16GT/s y SAS 4,0 24 Gbps
Admite aplicaciones de impedancia de 85 ohmios, 100 ohmios están disponibles bajo pedido
Cumple con RoHS.El halógeno libre está disponible bajo petición
ADTF9G-BK7Descripción del número de pieza de la serie:
ModelosDescripcionesAncho de bandaADT-F4CM.2 NVMe a Oculink para tarjeta gráfica externa de computadora portátilPCIe 4.0 x4ADT-F9GOculink a x16 PCIe 4.0 x4F9934Cable adaptador Oculink macho a macho SFF-8611PCIe 4.0 x4F9G-BK7-F9934Cable de extensión Oculink a x16 4.0 PCIe 4.0 x4Fotos:

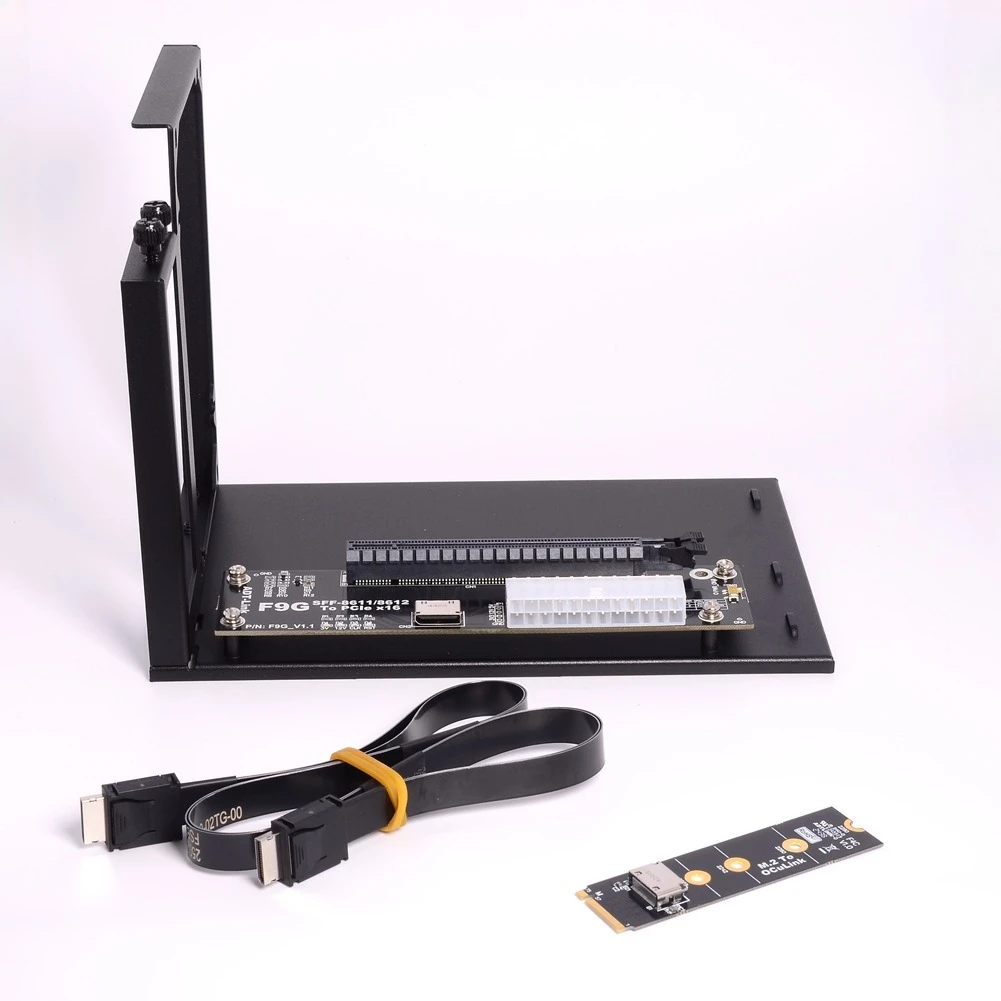

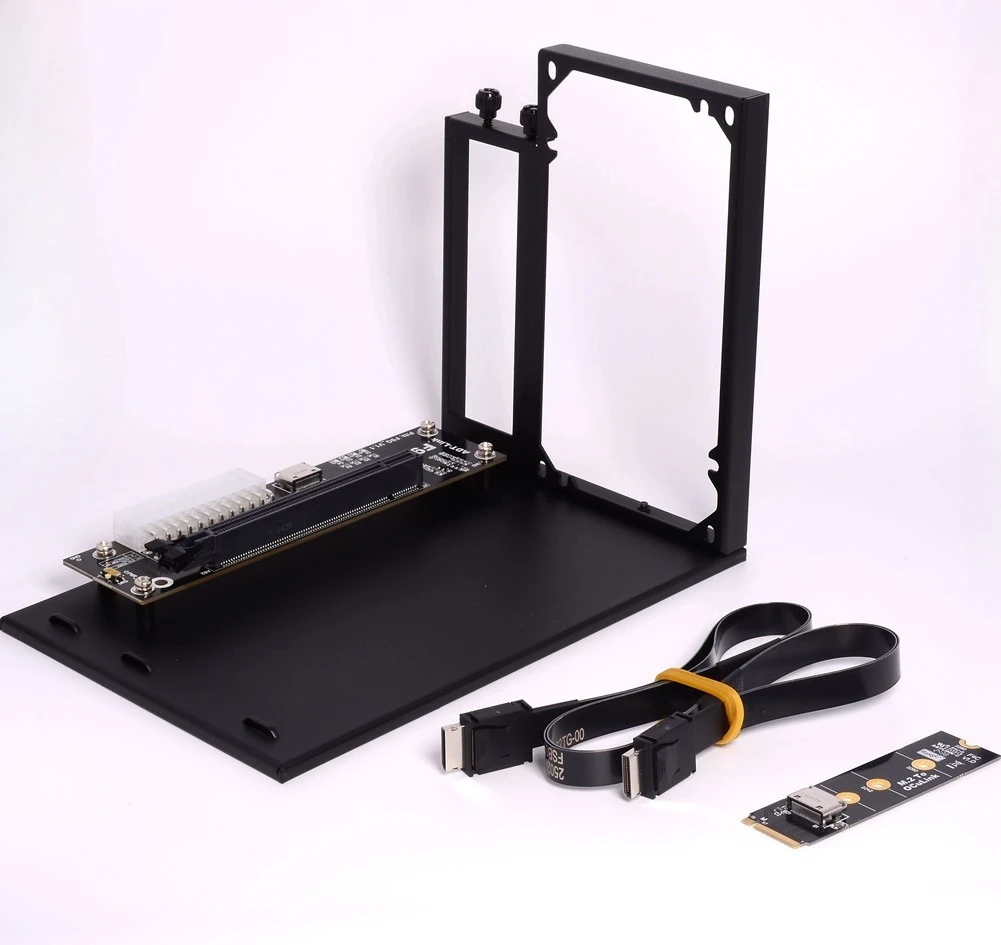

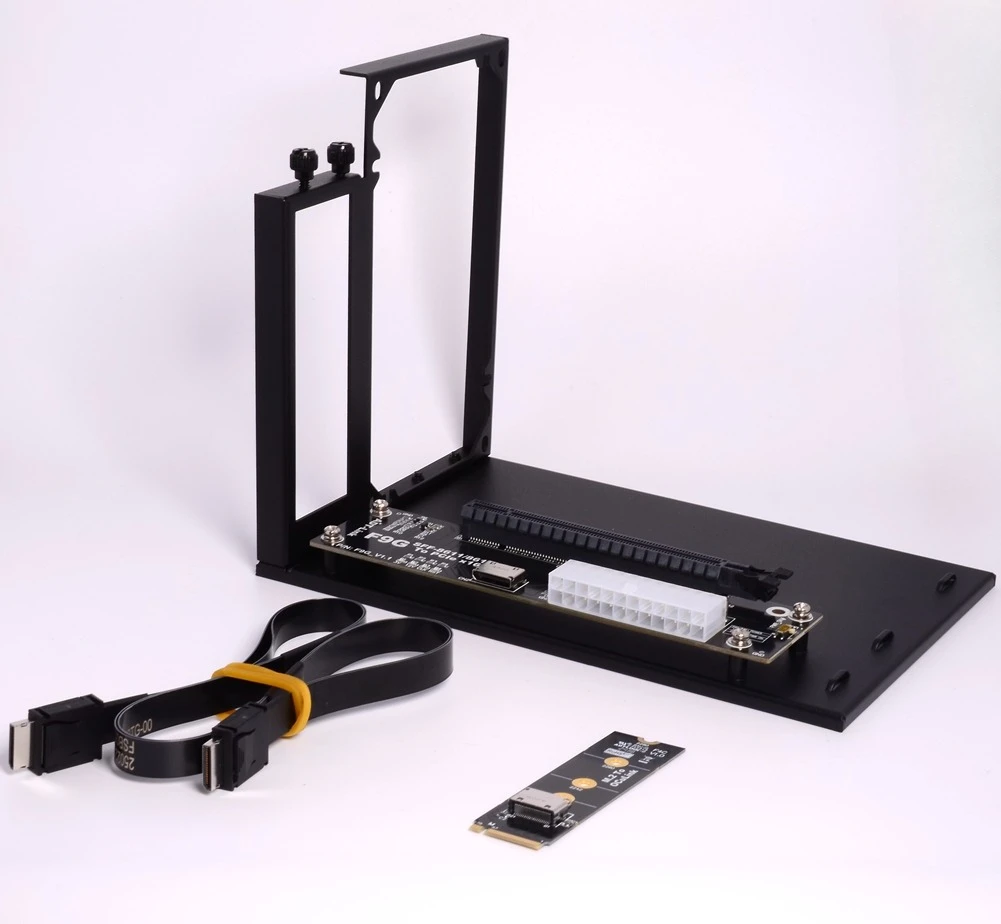

F9G-BK7-BK7-F9934 (Compre todos los accesorios si es necesario)

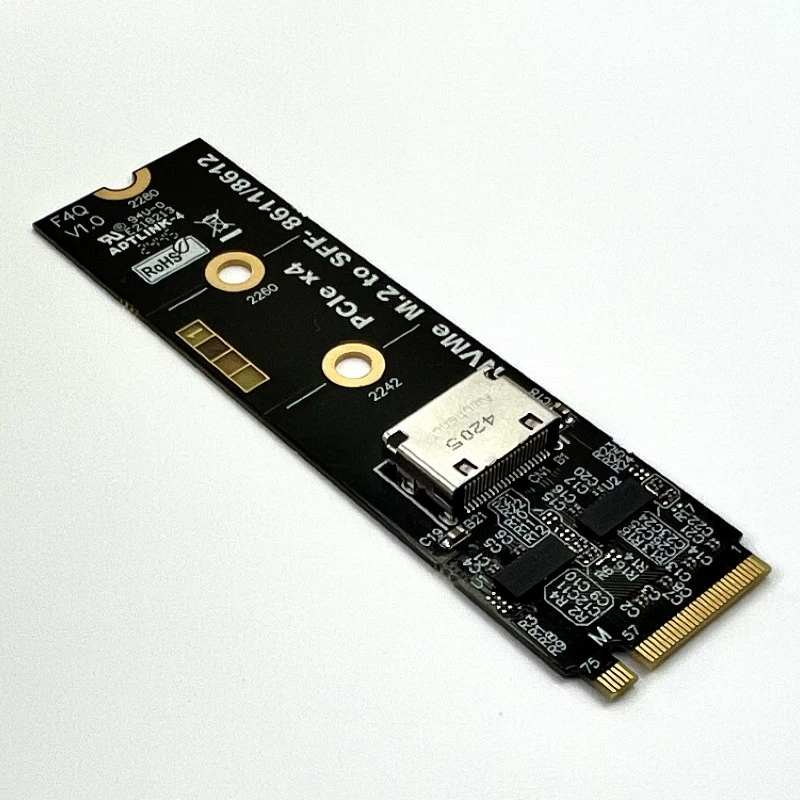

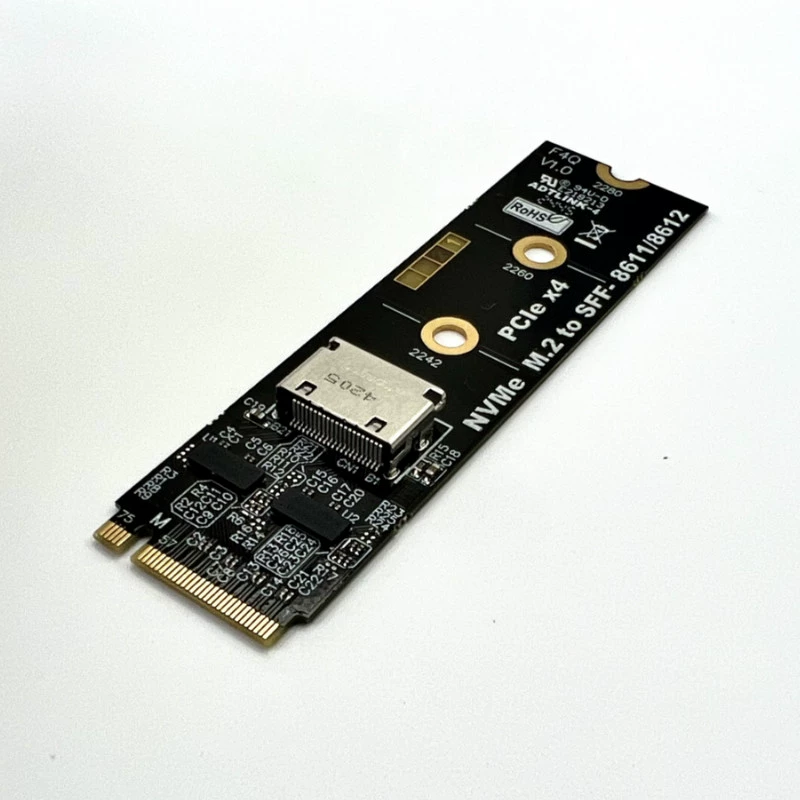

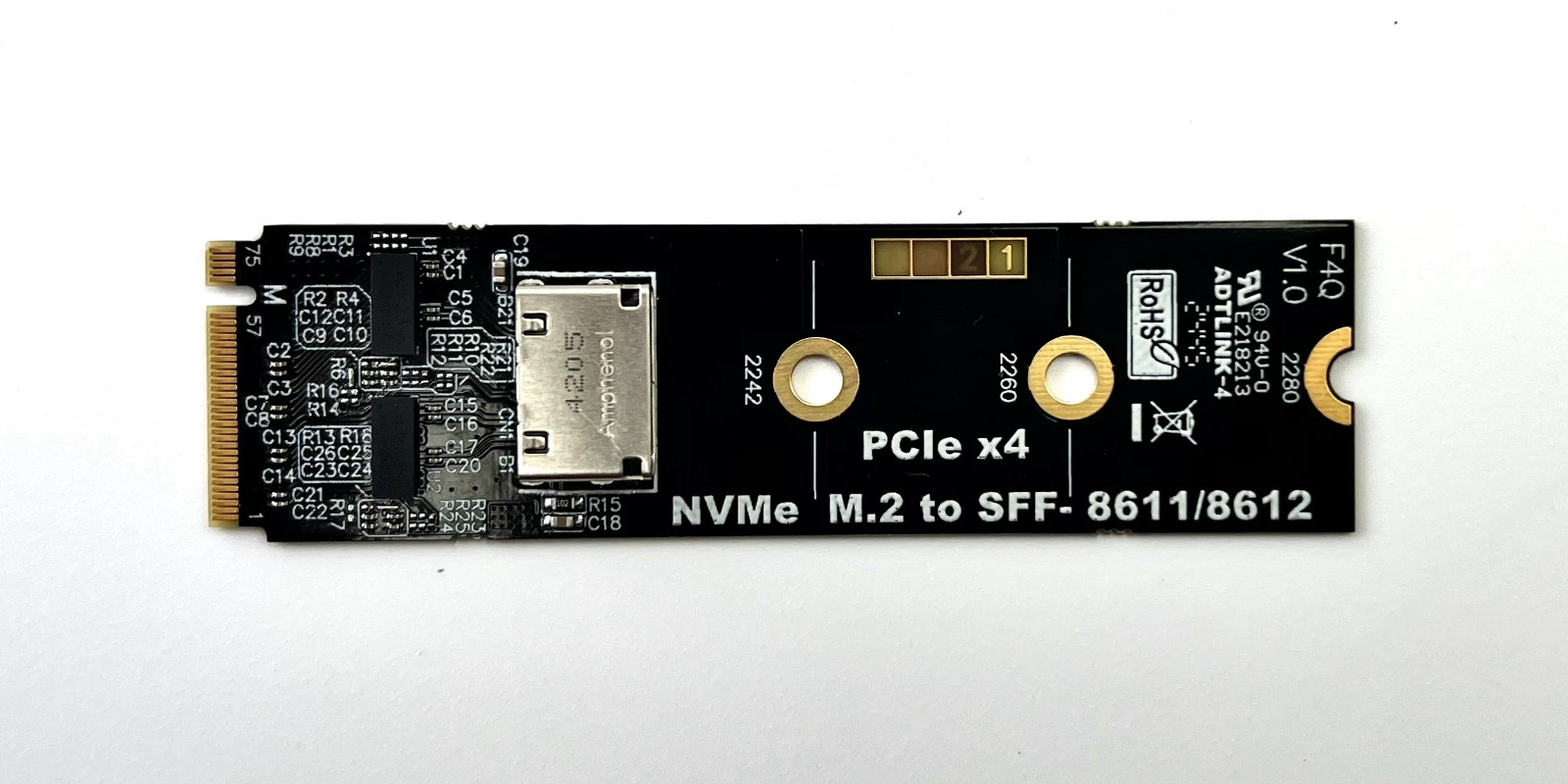

Si necesita F4Q, debe comprarlo por separado.
Ventajas

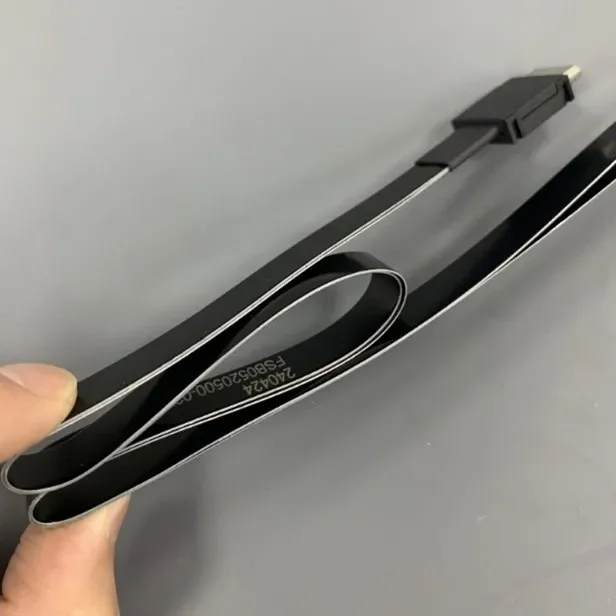

El cable es hermoso, delgado y suave, y el grosor de un solo cable es de solo 0,5 mm, que se puede doblar a voluntad, resolviendo perfectamente el problema de los daños de la interfaz causados por el cable OCulink tradicional.

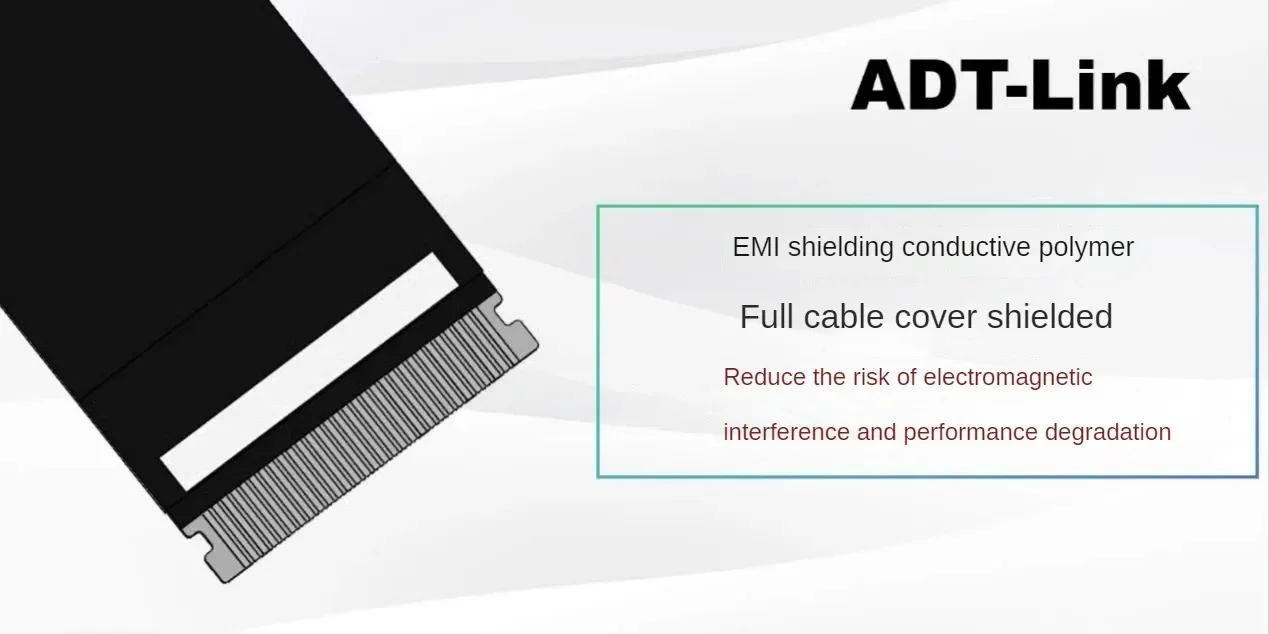

Diseño de cable plano, blindaje de cobertura total, nuevos materiales EMI, reducen las interferencias electromagnéticas y resuelven problemas de degradación del rendimiento.
Ventaja de compatibilidad: El F49CG puede ser compatible con la mayoría de los cables del mercado.
Ventajas de la interfaz: en comparación con la solución externa Lightning, la solución externa OcuLink tiene un mayor ancho de banda efectivo real y menos pérdida de rendimiento debido al canal PCIe.El F49CG es más portátil y fácil de almacenar gracias a las ventajas de una base de video extraíble en ambos extremos.
Ventajas del equipo: placa PCB certificada por UL, dedo dorado chapado en oro de 10 μ, buena conductividad eléctrica, puede reducir la impedancia de oxidación causada por el aumento de la pantalla azul de la muerte;El indicador del dispositivo es claro y claro, por lo que puede ver el estado del equipo de base de la tarjeta de video de un vistazo.

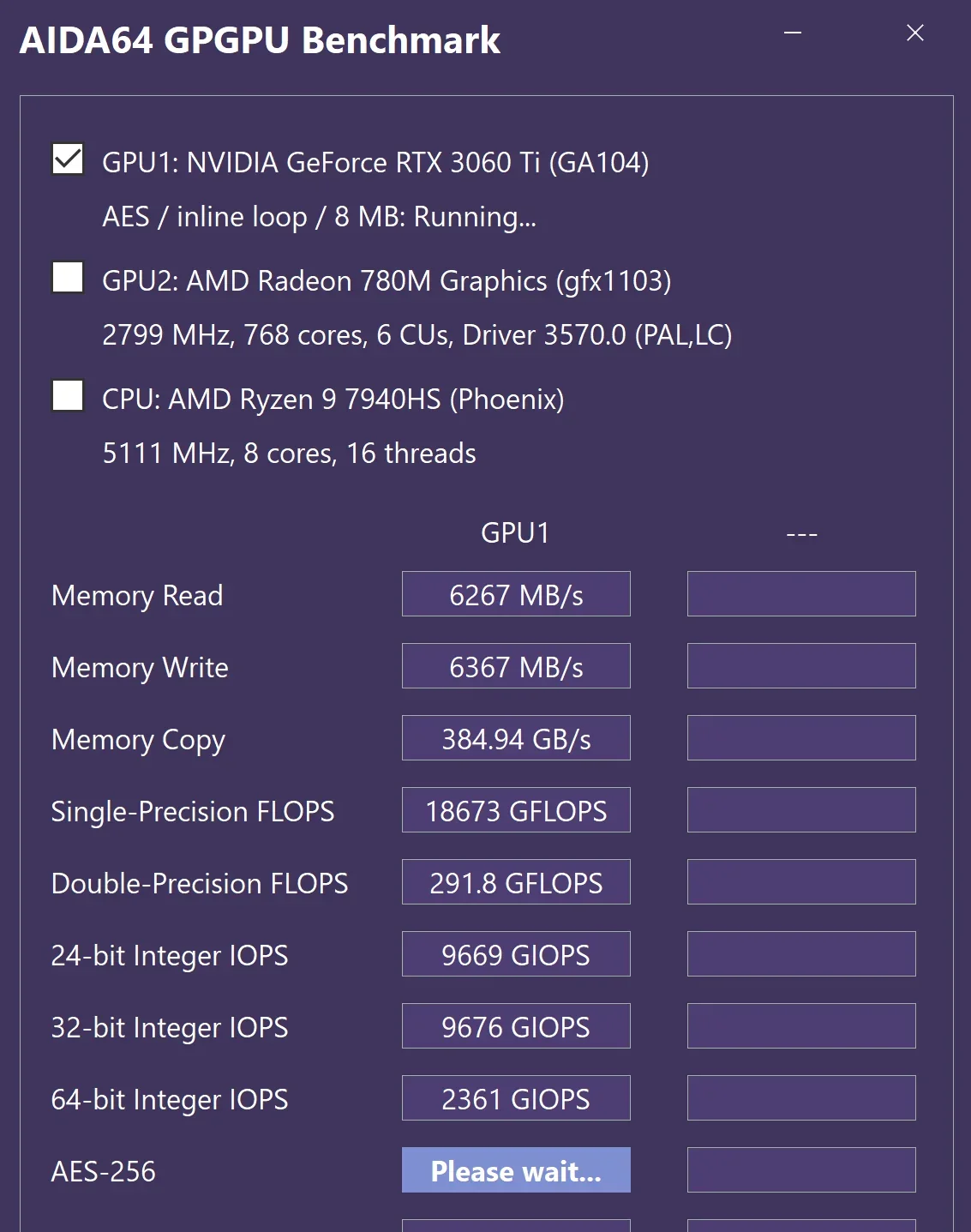

Datos de prueba:

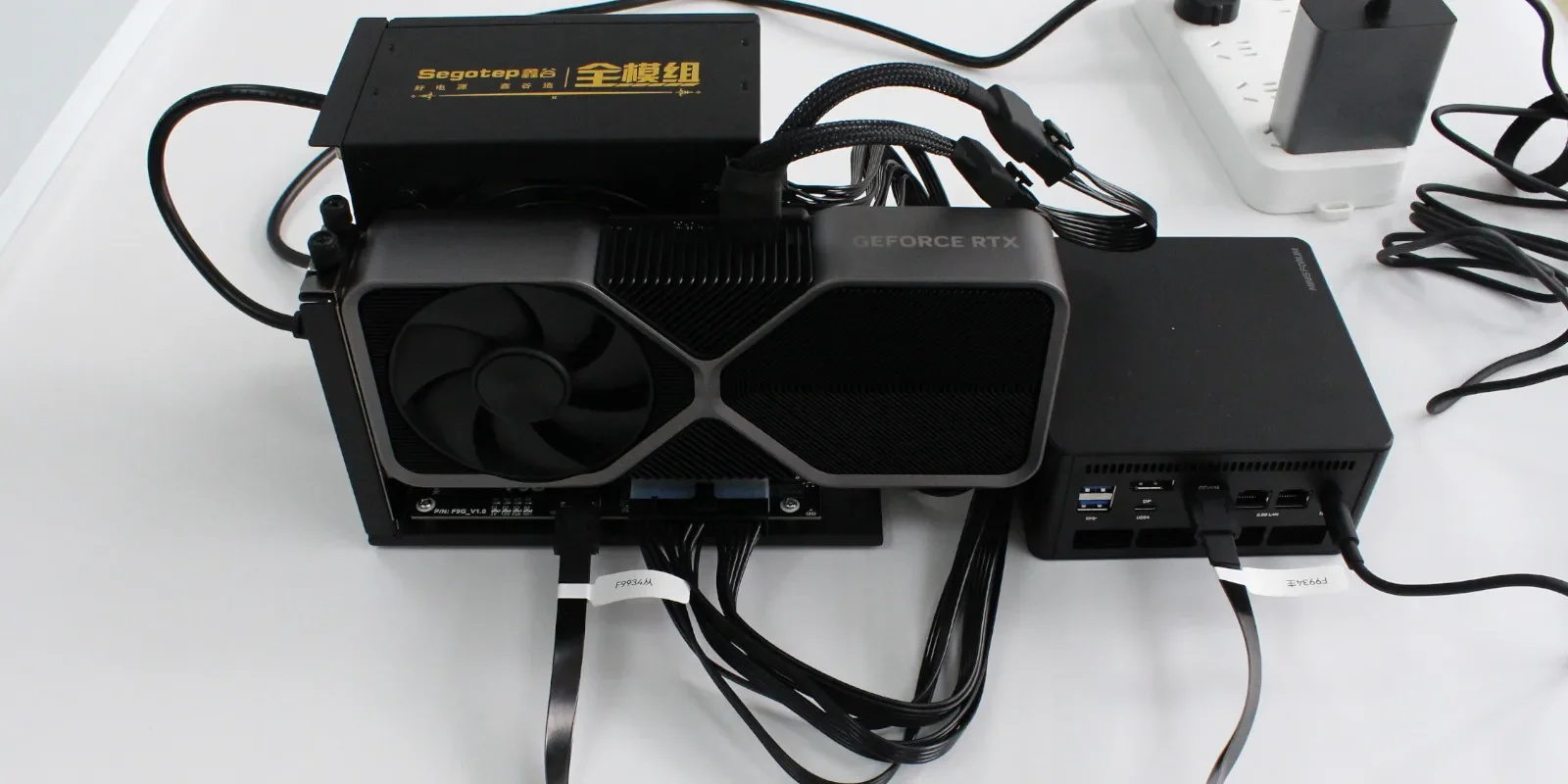

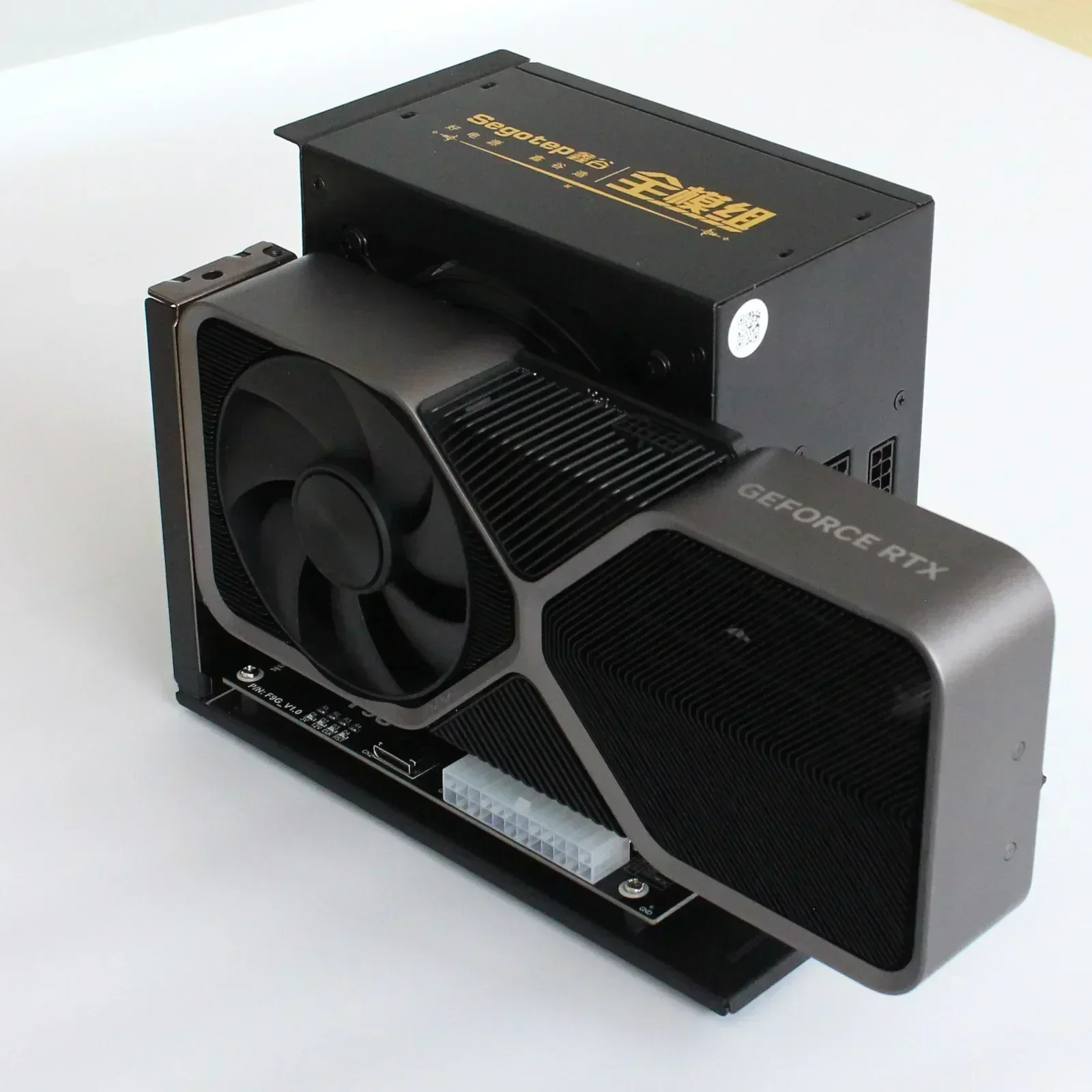

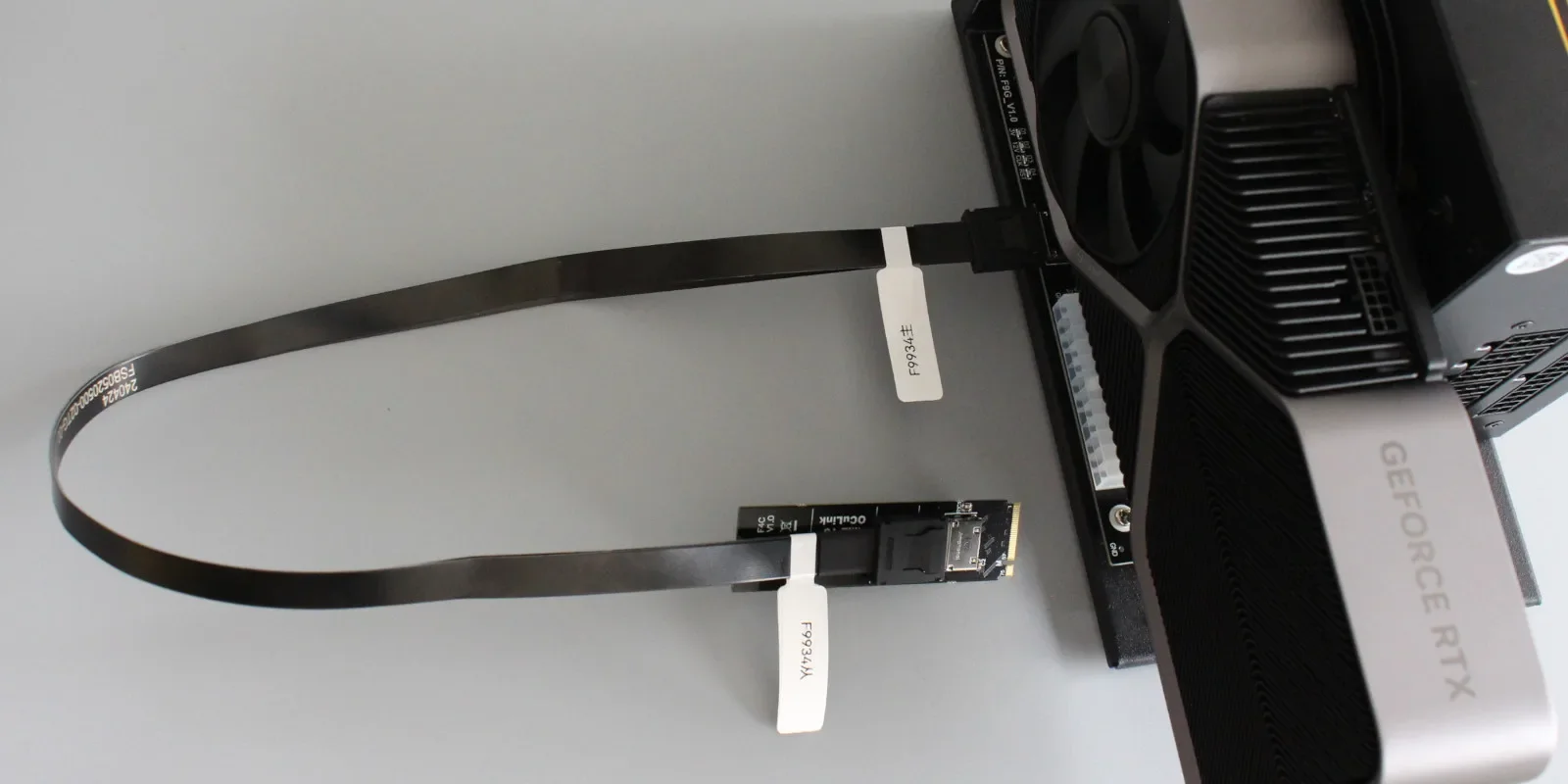

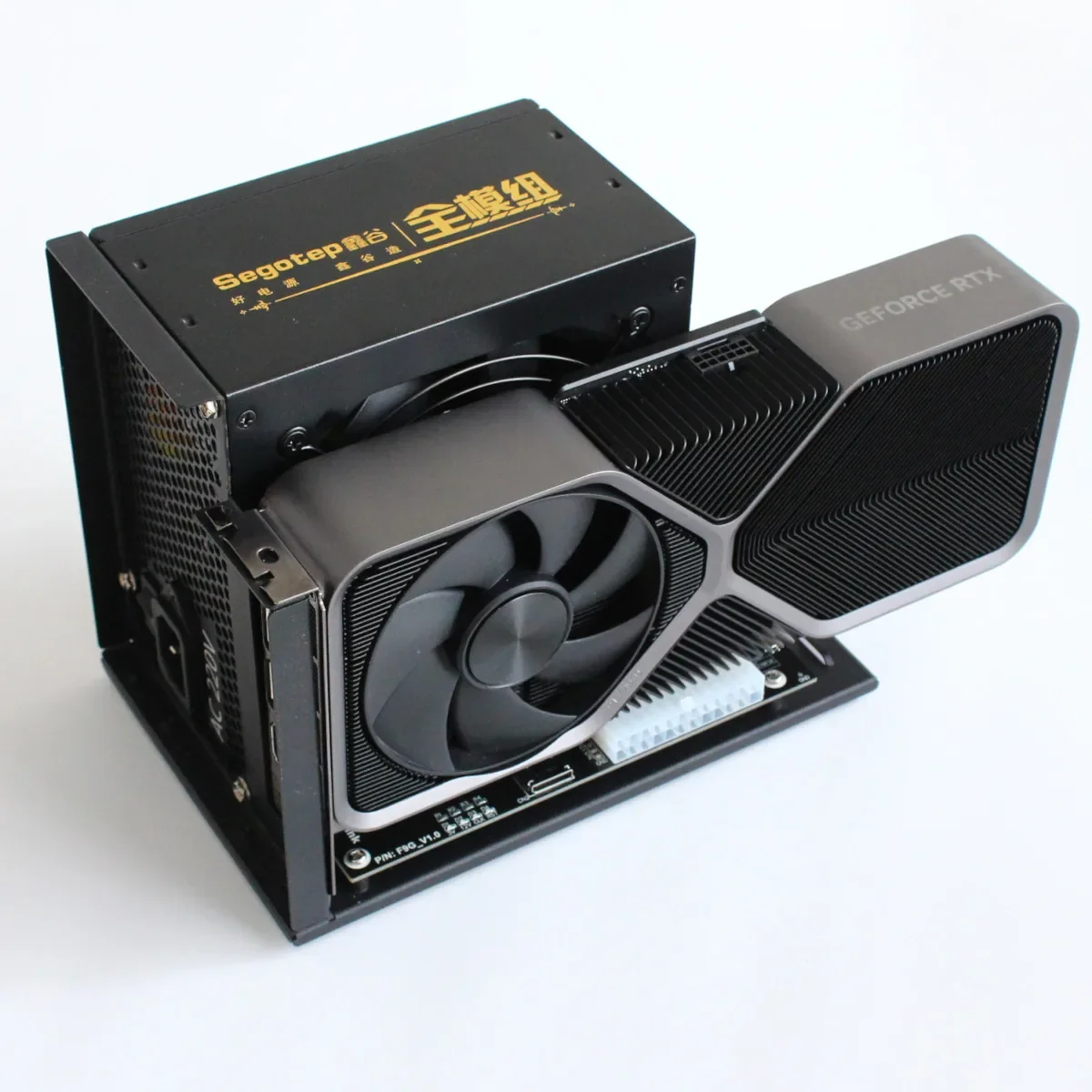

Plataforma de prueba: host pequeño Mingfan UM790XTX + F49CG + F9934 + 4070 + fuente de alimentación Xingu 850W
Resumen de las cuestiones técnicas:
¿Cuáles son las opciones de fuente de alimentación externa ADT F49CG?
Se admite la fuente de alimentación ATX estándar y la fuente de alimentación se selecciona de acuerdo con los requisitos de la tarjeta gráfica.
¿Cuál es el uso del interruptor en la base de video?
Si el interruptor está girado a 1, se inicia automáticamente y se puede seguir.Se fuerza el dial 2 a arrancar, enciende directamente la base de la tarjeta de video, por lo que existe un cierto riesgo, el dial 1 puede arrancar automáticamente.
¿Qué pasa con la luz indicadora del dispositivo?
La luz D1 indica detección de cable.Algunos cables pueden provocar que la luz D1 se apague, lo que no afecta el uso normal de la base de la tarjeta de video.El indicador D2 indica el estado de alimentación de la base de la tarjeta gráfica.Si el indicador está encendido, indica que la base de la tarjeta gráfica está en estado inicial.Es posible que la luz D3 no esté encendida cuando se utilizan algunas tarjetas gráficas AMD.Si está apagado, el uso normal de la base de la tarjeta gráfica no se verá afectado.La luz D4 normalmente está apagada y parpadea solo cuando está encendida y apagada.

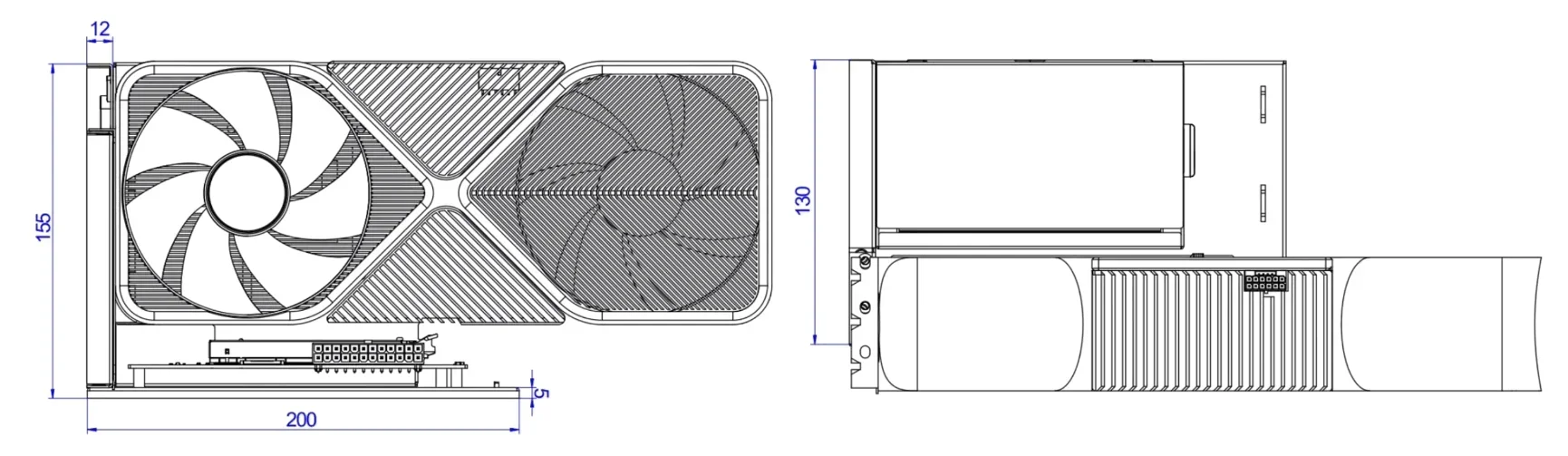

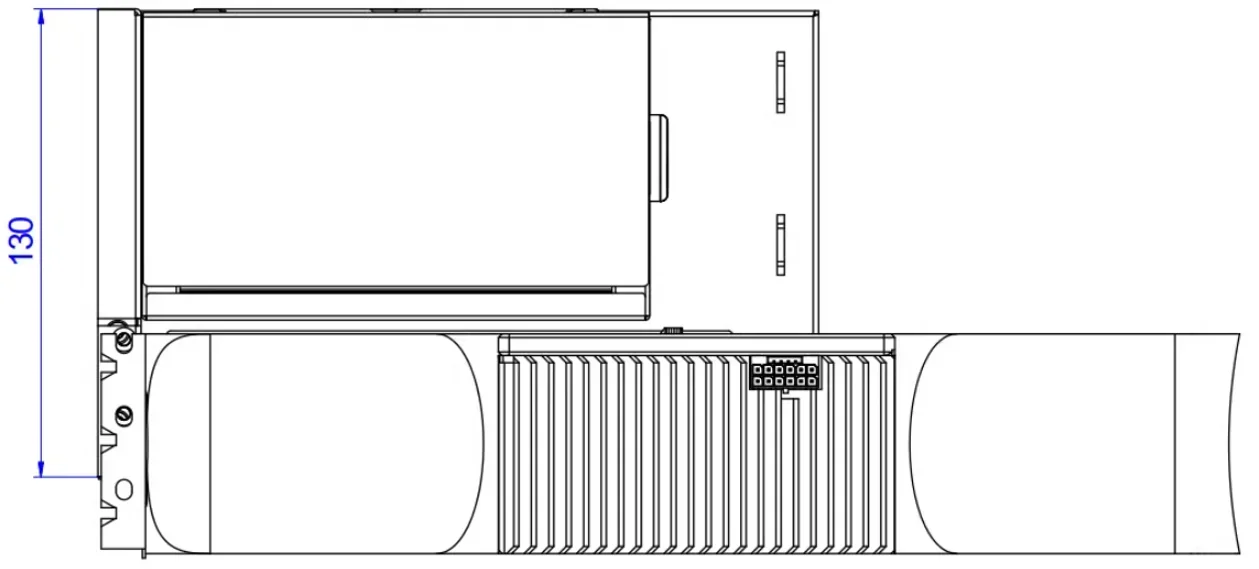

¿Tamaño del producto?
