ADT-Link F44AB M.2 para NVMe SSD Cable de extensión FFC tarjeta elevadora de unidad de estado sólido para adaptador M2 a PCI Express 5,0 X4 PCI-E GEN5

ADT-Link nuevo F44AB M.2 para NVMe SSD Cable de extensión FFC Tarjeta elevadora de unidad de estado sólido compatible con M2 a PCI Express 5.0 X4 PCI-E GEN5

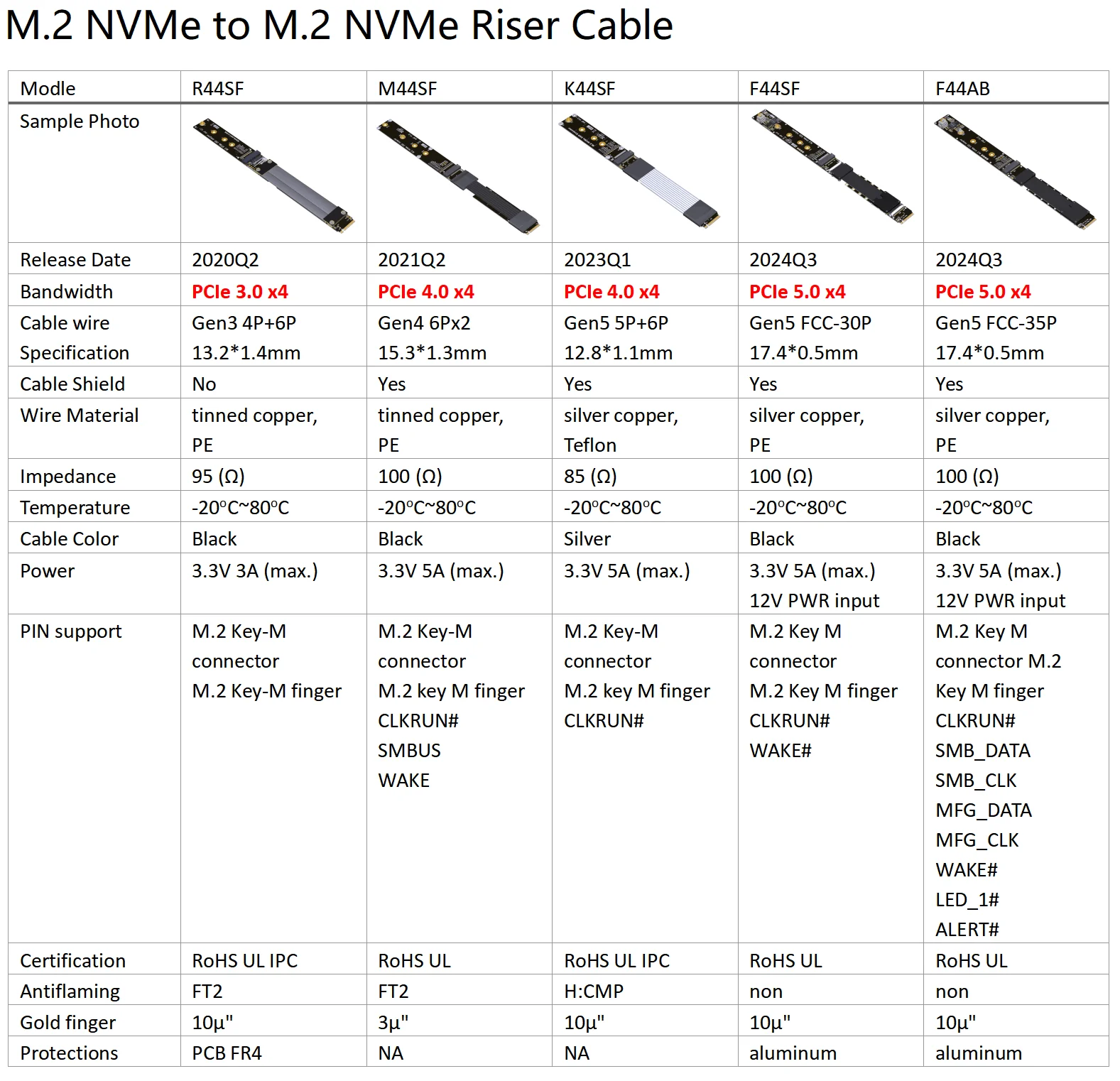

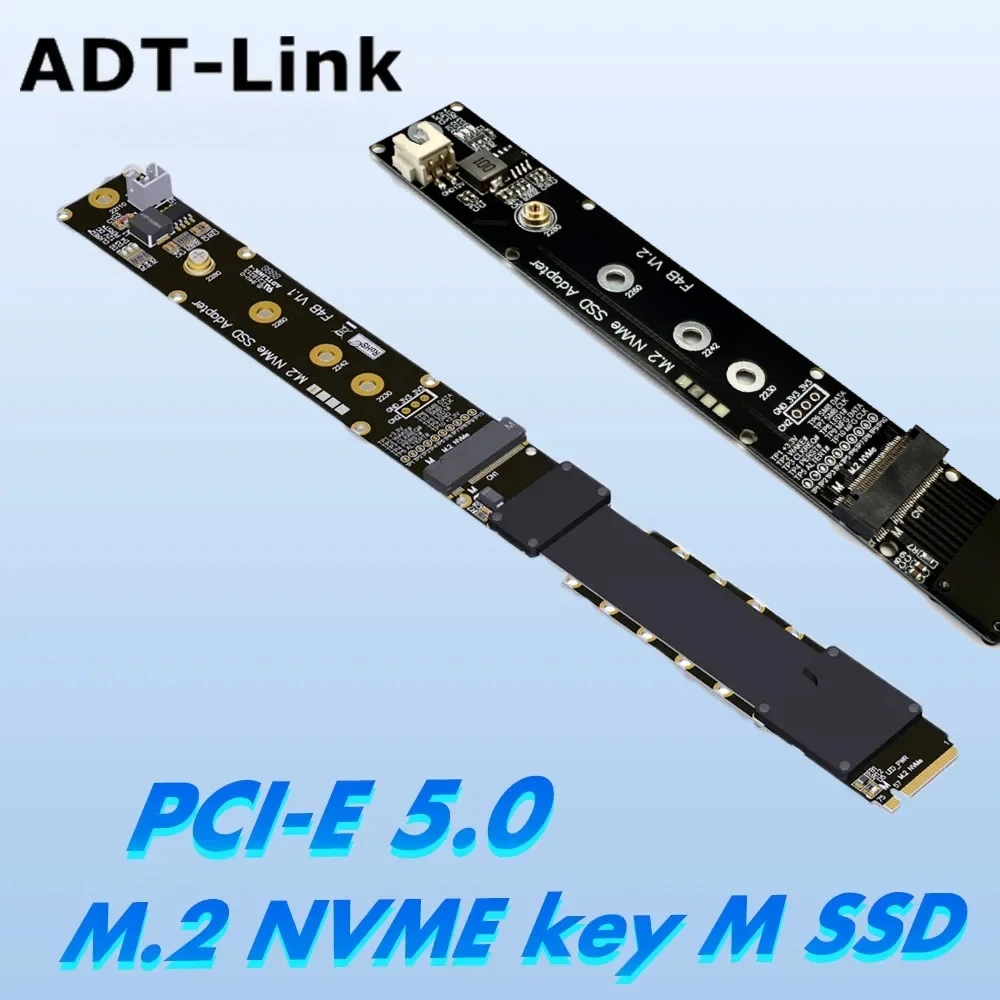

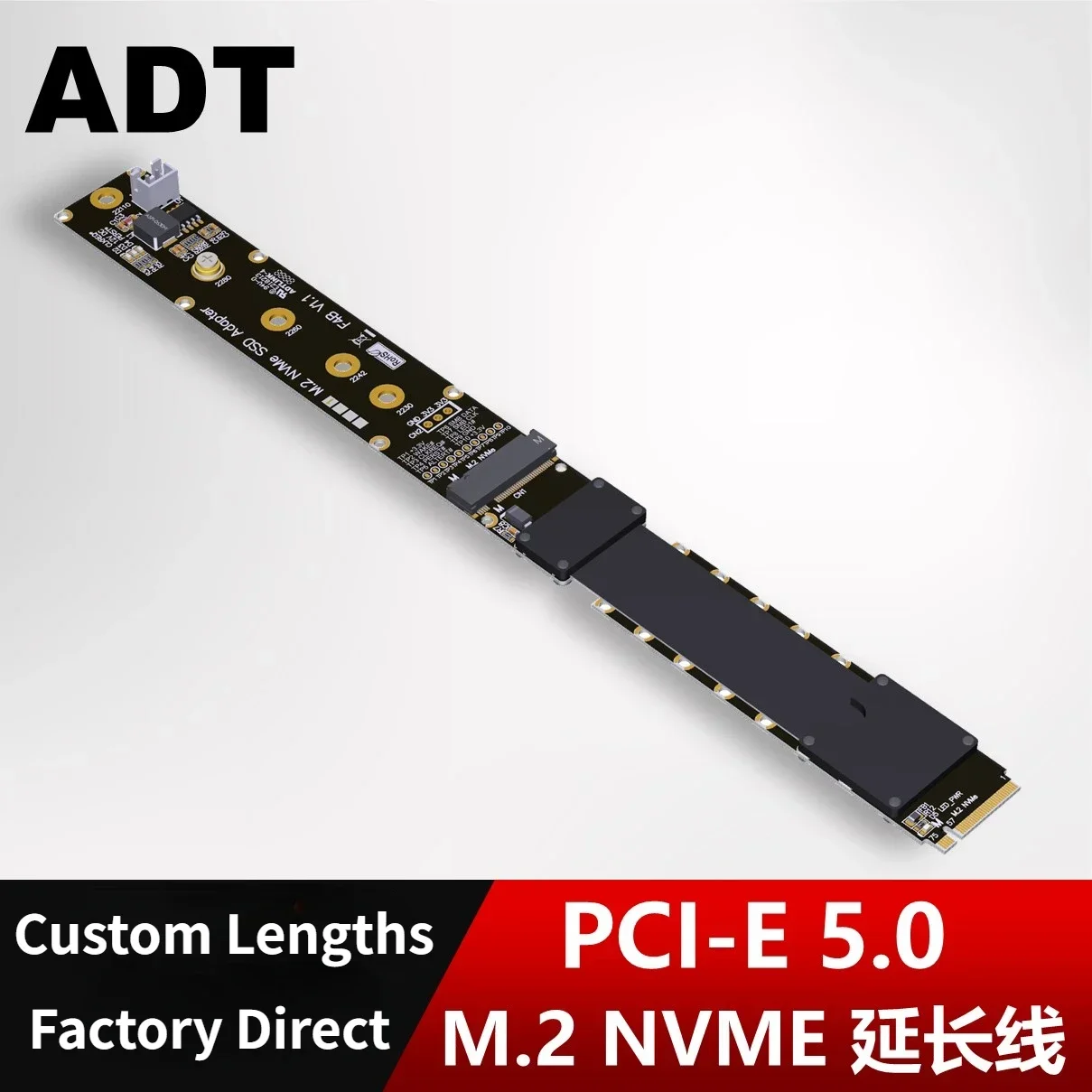

Cable elevador de extensión NVMe ADT-Link M.2

Nombre de marca: ADT-LINK

Nombre del producto: cable de extensión M.2 NVMe

Modelo de producto: F44AB, F44SF

Velocidad de transferencia: PCIe 5.0 x4, gen5, 128 G/bps (máx.)

Longitud del cable: 25 cm, 50 cm

Aplicadosencendido: para tarjetas gráficas PCIe x16 Nvidia/AMD a extensión de ranura NVMe M.2 (ultra SSD, clave M)

Descripción de la longitud del cable:

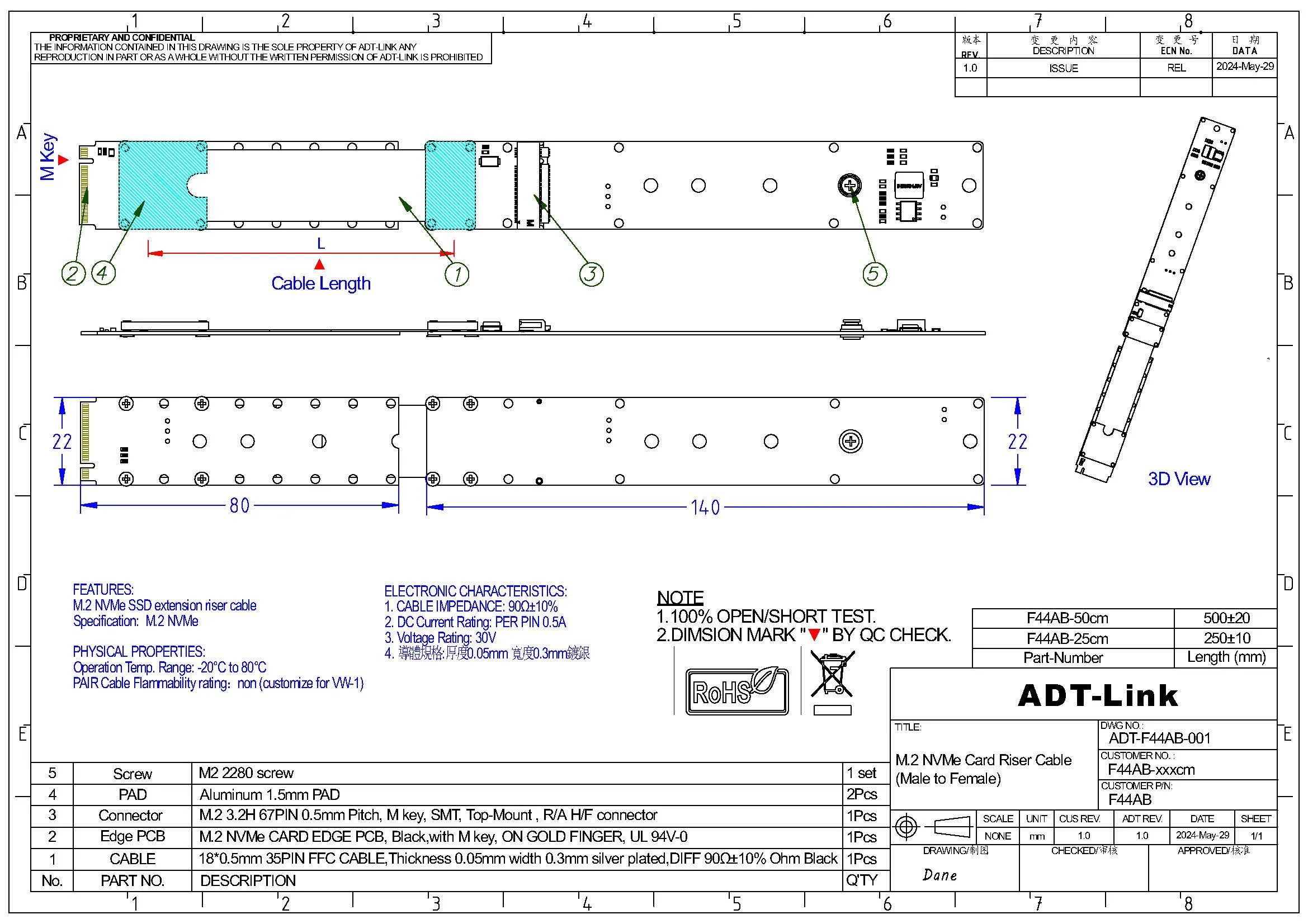

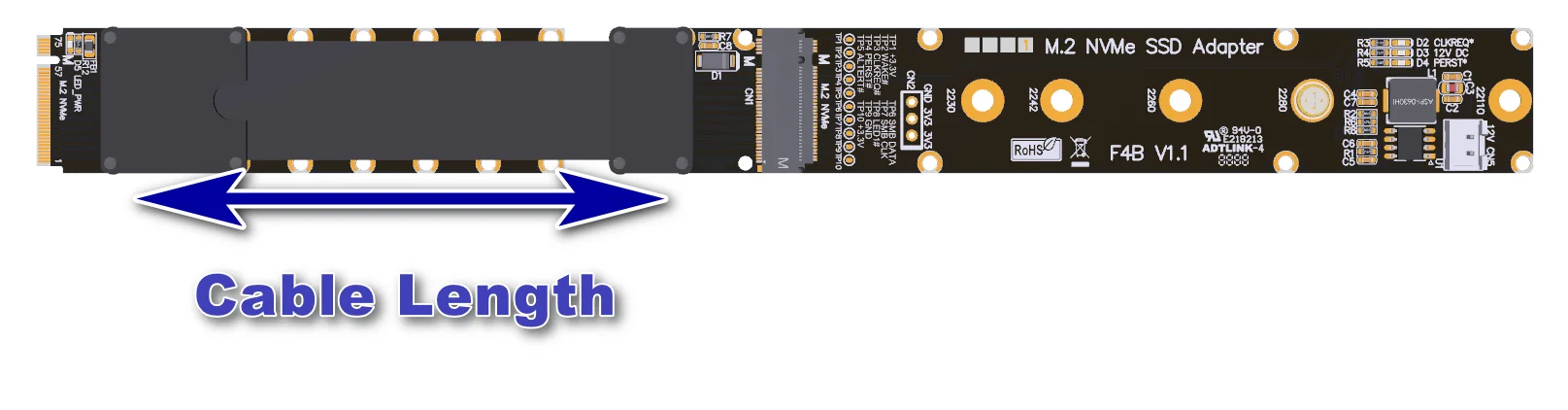

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la siguiente figura.

La distancia del orificio del tornillo se refiere a la marca de tamaño de la flecha azul, la longitud de la línea tendrá un cierto error, no dispare si le importa, la situación de error específica se refiere a la siguiente figura:

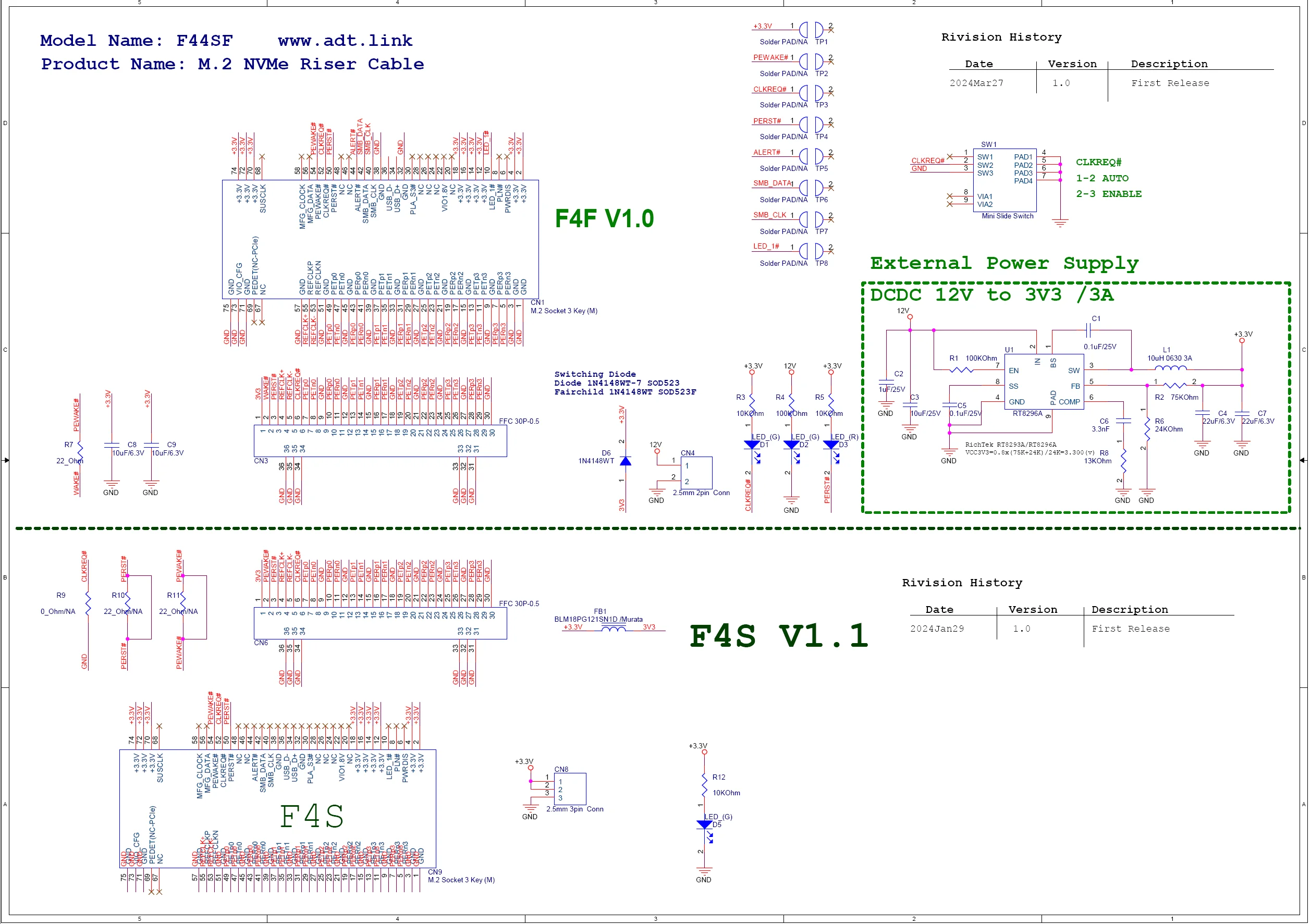

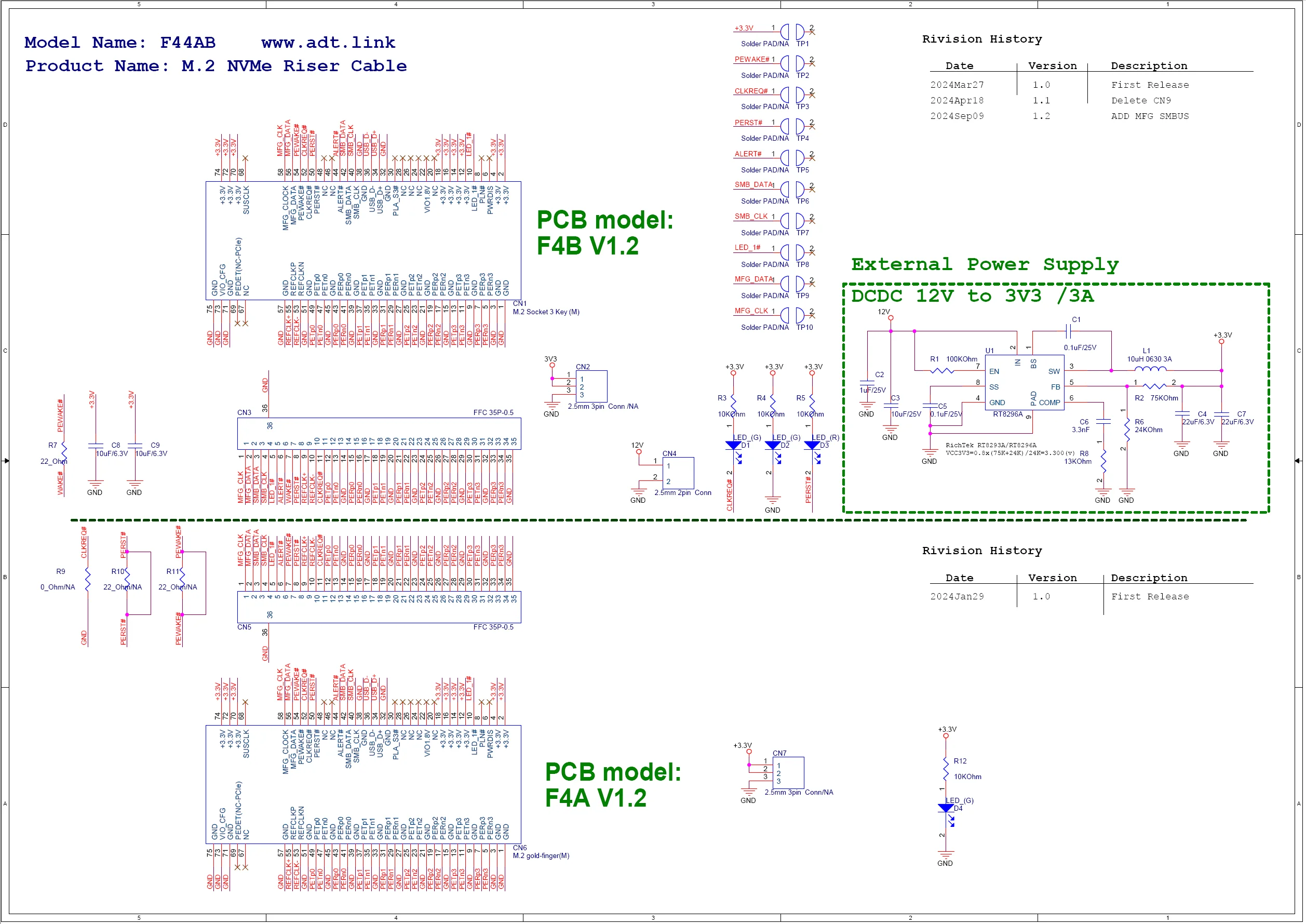

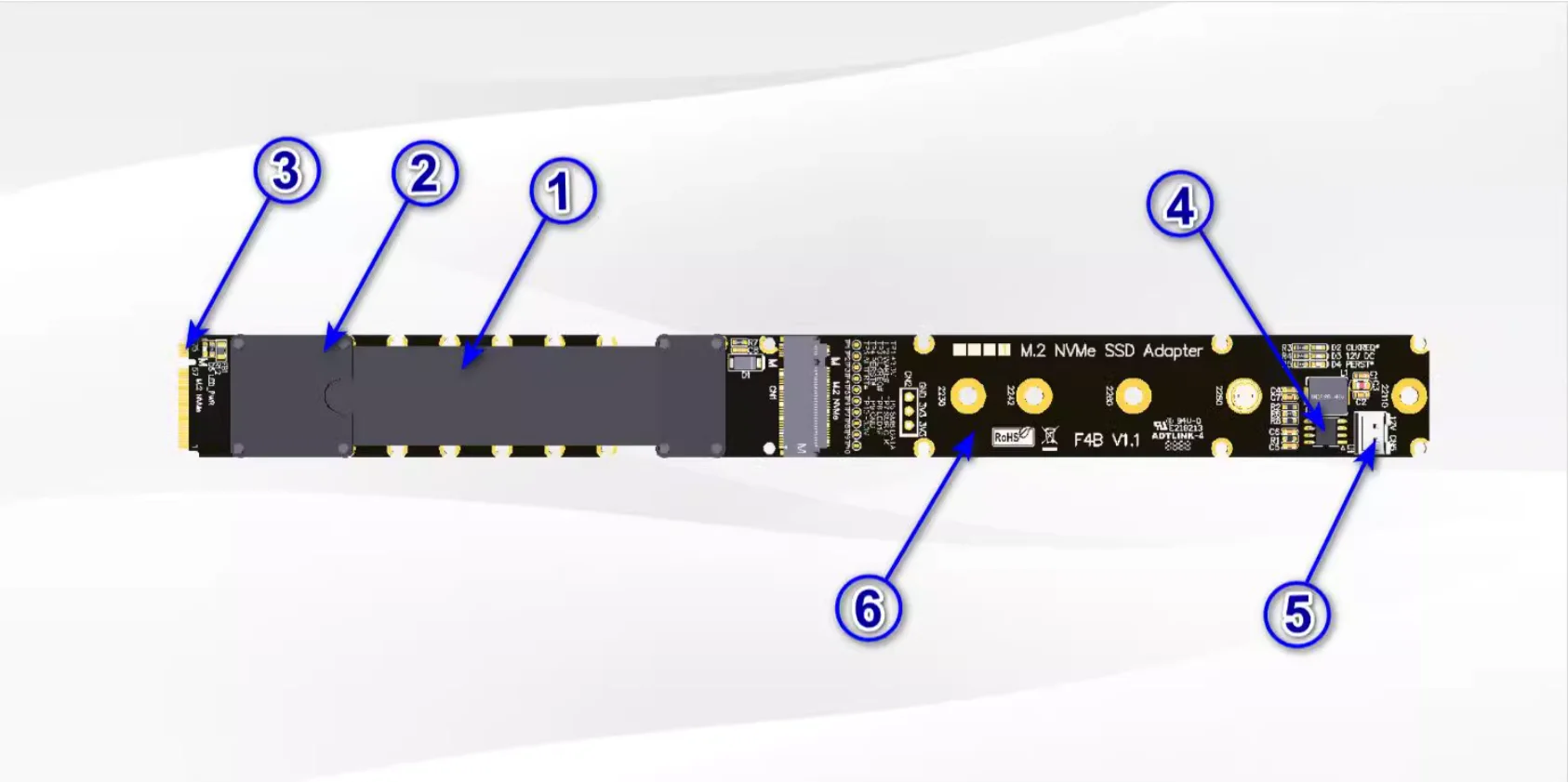

Diagrama esquemático F44AB

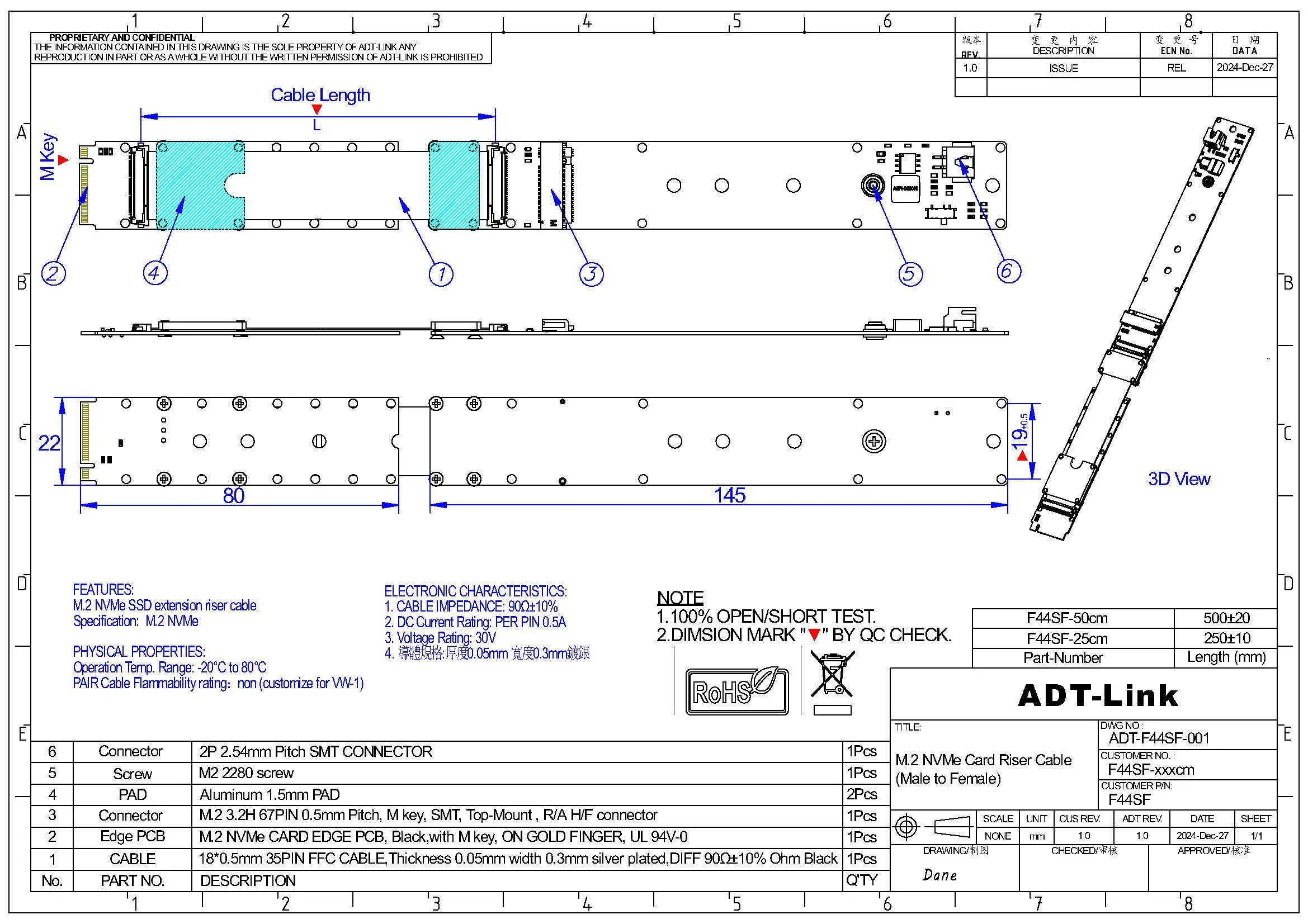

Diagrama esquemático F44SF

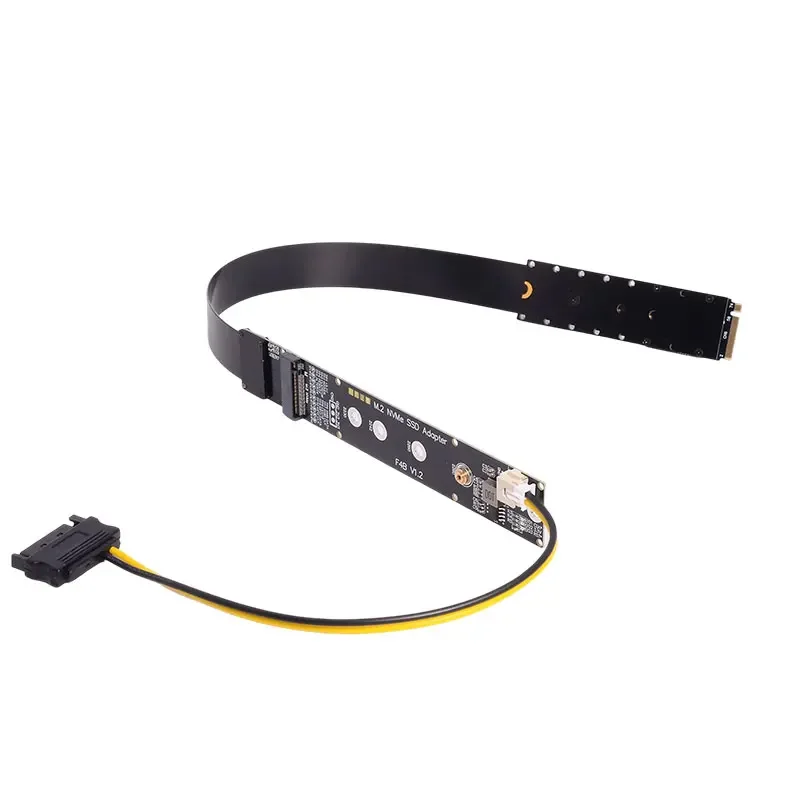

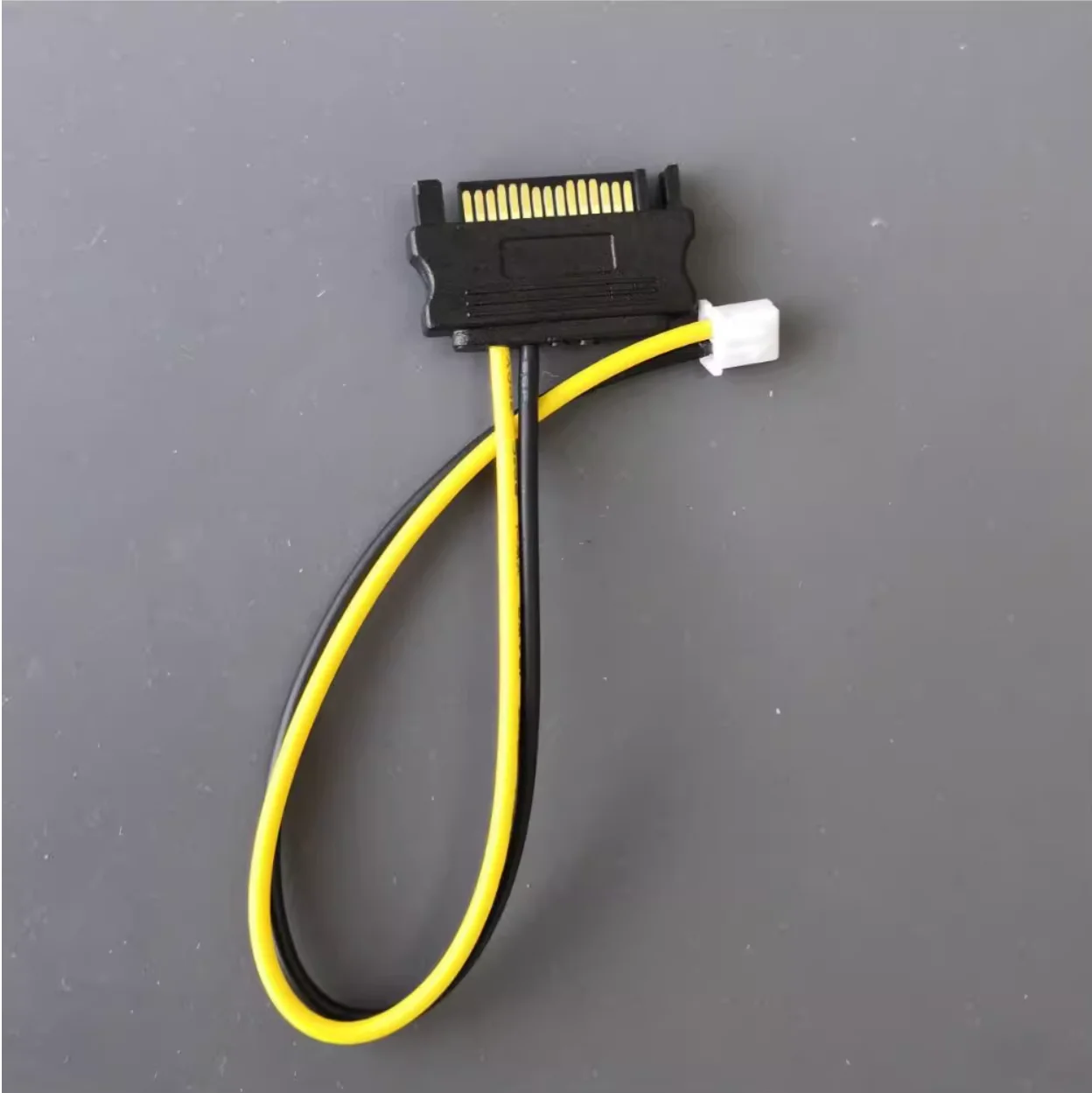

Con el producto se incluye un cable adaptador de corriente SATA y debe conectarse para tener una fuente de alimentación de 12 V.

¿Puede F44AB admitir PCIe 5.0?

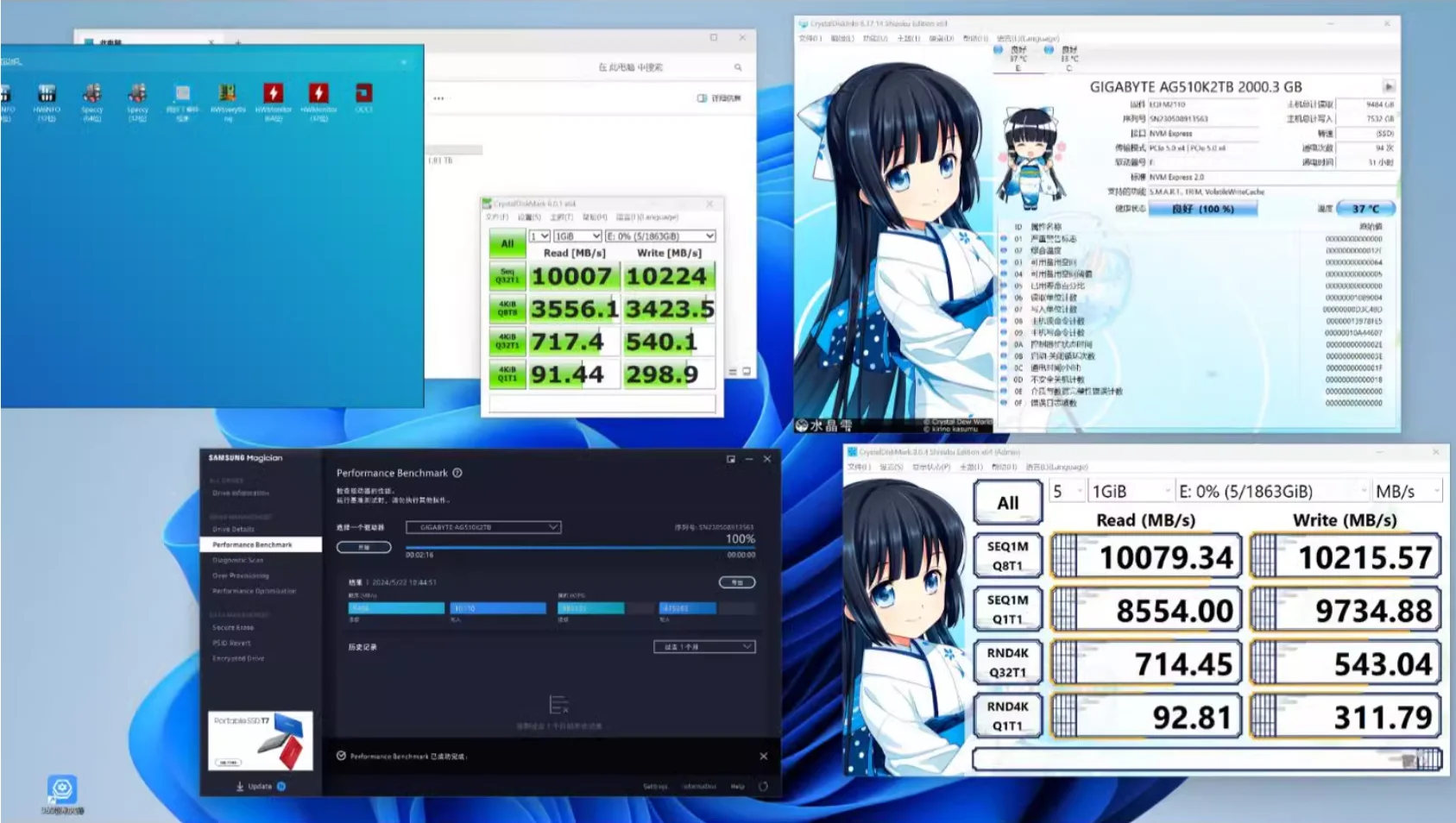

La medición de laboratorio puede alcanzar la velocidad máxima de PCIe 5.0. La siguiente imagen es el resultado de la prueba de F44AB-50 cm.

Ventajas del producto

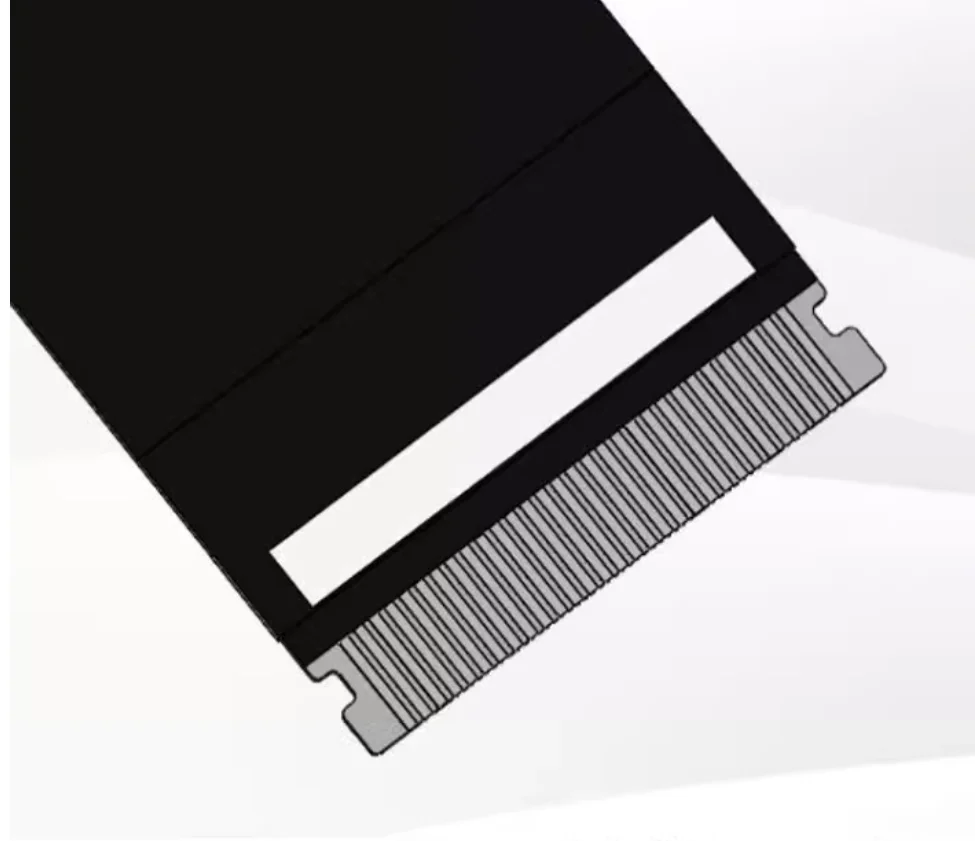

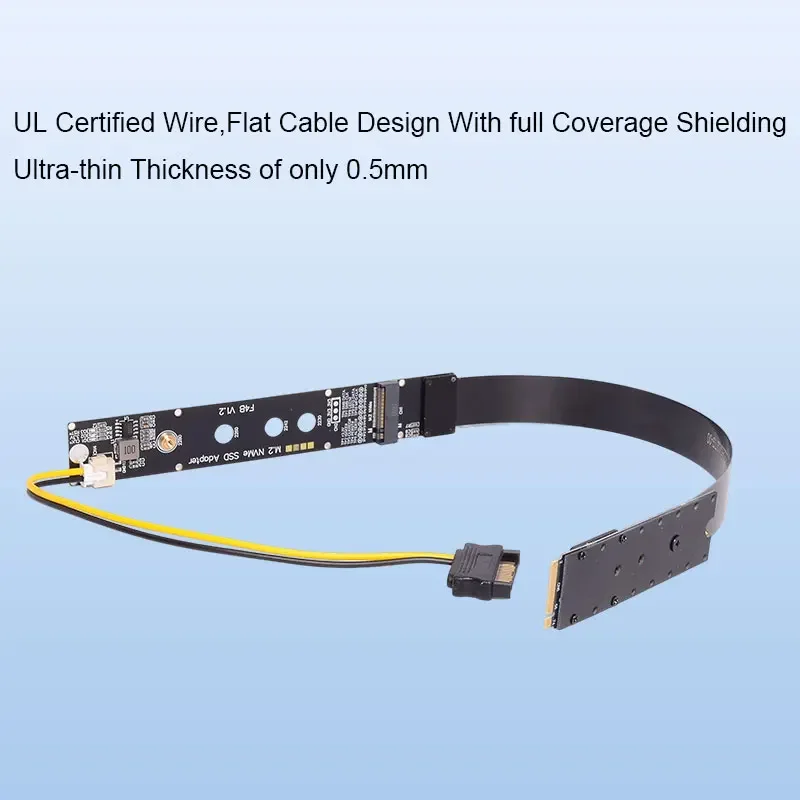

1.Cable FFC, diseño de cable plano con cobertura y blindaje completos, espesor de solo 0,5 mm, ultrasuave y ultrafino.

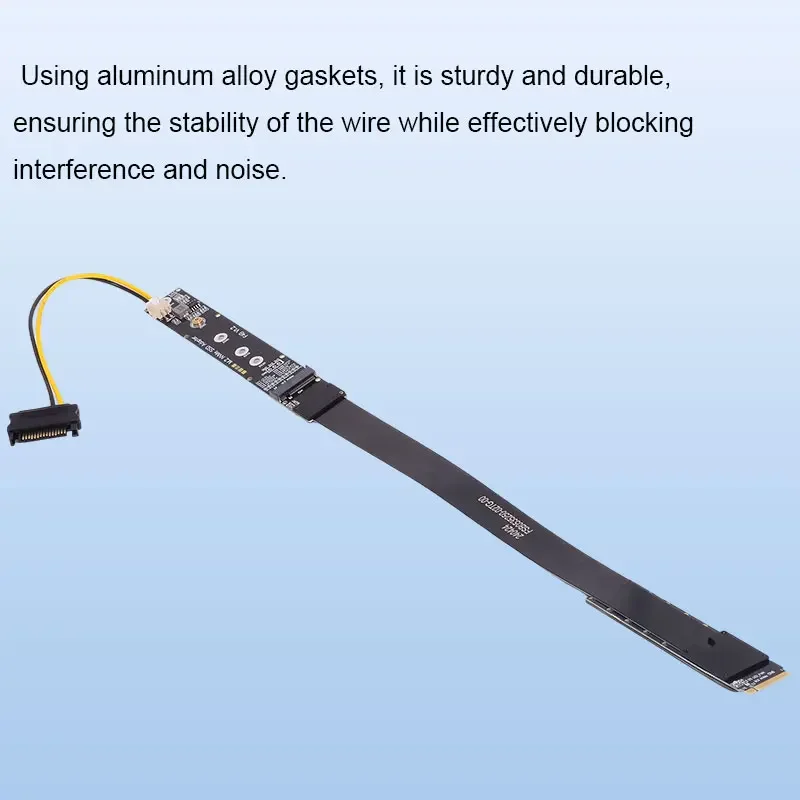

2. Utilizando juntas de aleación de aluminio, puede bloquear eficazmente la interferencia y el ruido, haciéndolo fuerte y duradero.

3. El dedo dorado está chapado en oro de 10 μ", es resistente a la conexión y desconexión y tiene una mejor estabilidad.

4.Este producto utiliza un chip DCDC, que tiene ventajas que incluyen fuente de alimentación estable, ahorro de energía de alta eficiencia y funciones de protección contra sobrecorriente, sobretemperatura y cortocircuitos, al tiempo que protege la eficiencia y estabilidad del sistema.

5. Utiliza un diseño de fuente de alimentación externa y el cable en sí no proporciona energía, lo que lo hace más seguro de usar.

6.La PCB utiliza una placa de impedancia de alta frecuencia de cuatro capas con diseño avanzado, mano de obra exquisita, señales estables y rápidas, excelente cableado, buen aislamiento y puede alcanzar el estándar PCIe 5.0.

Foto:

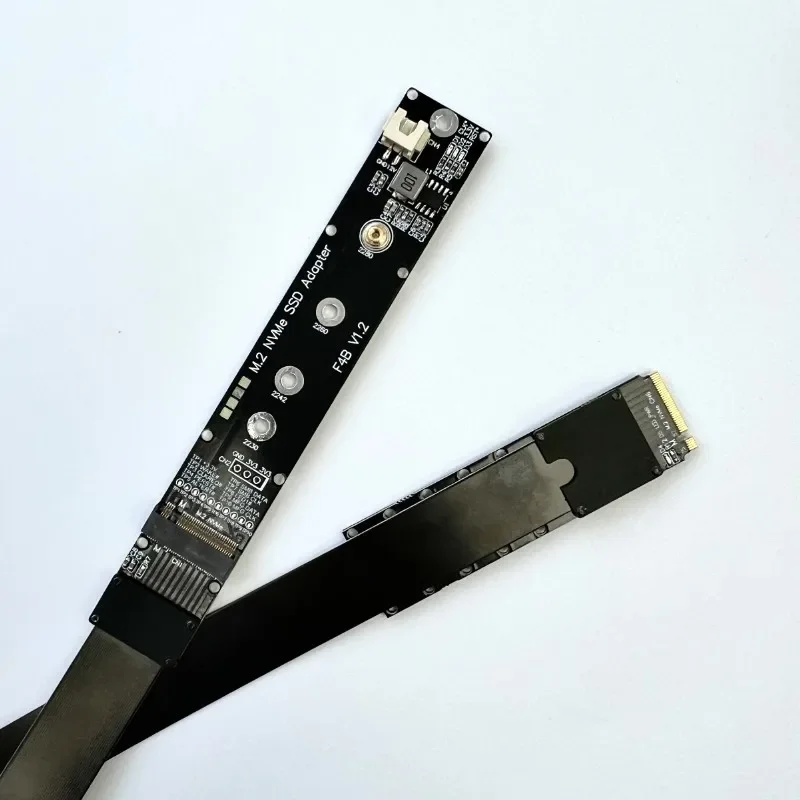

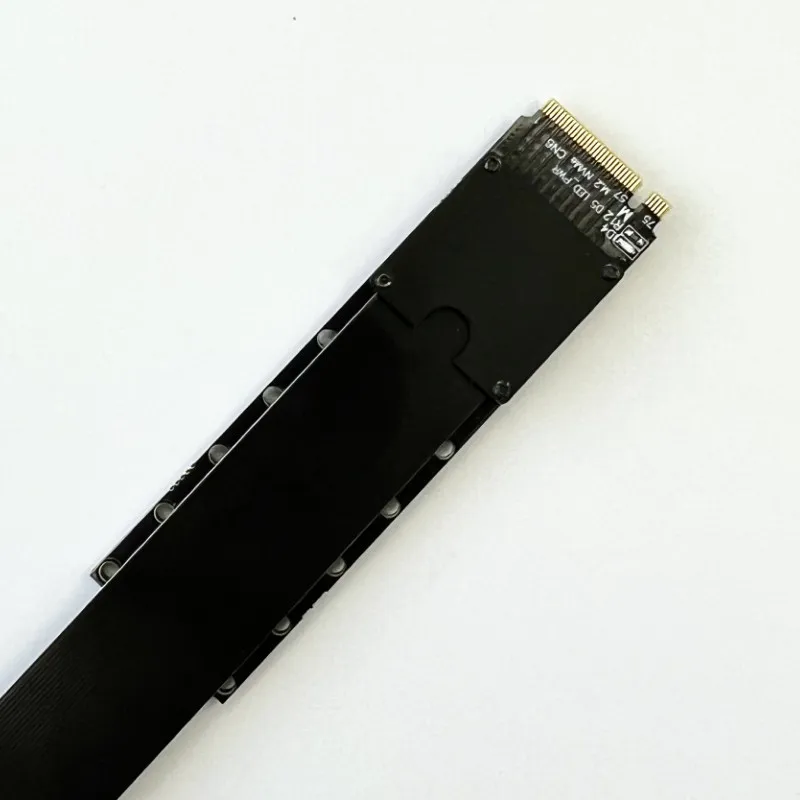

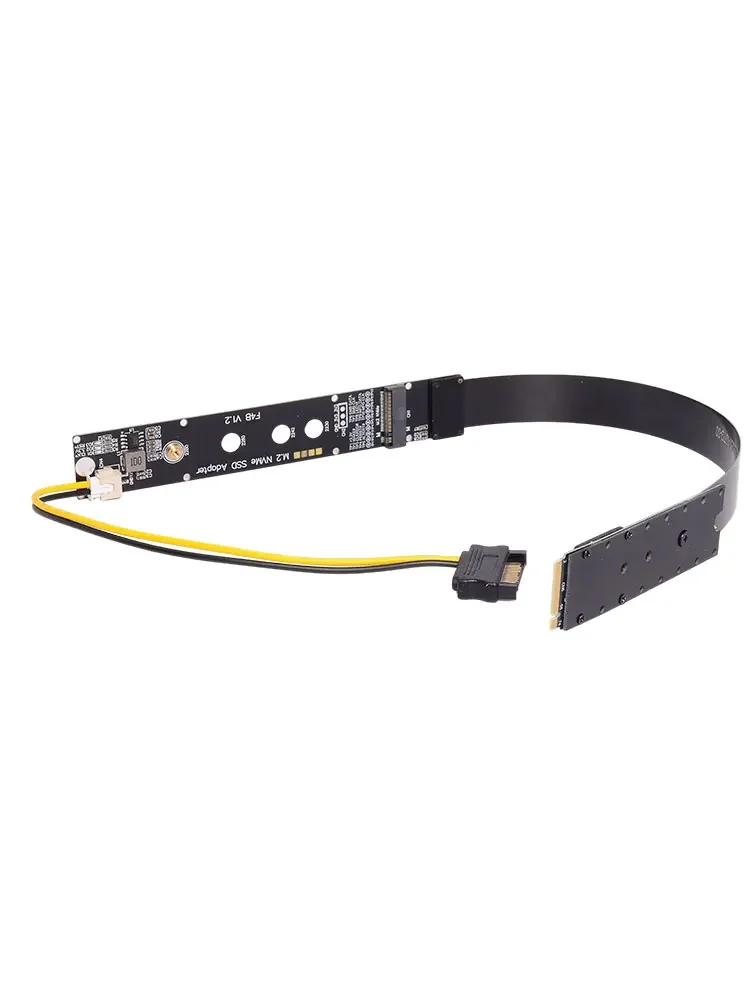

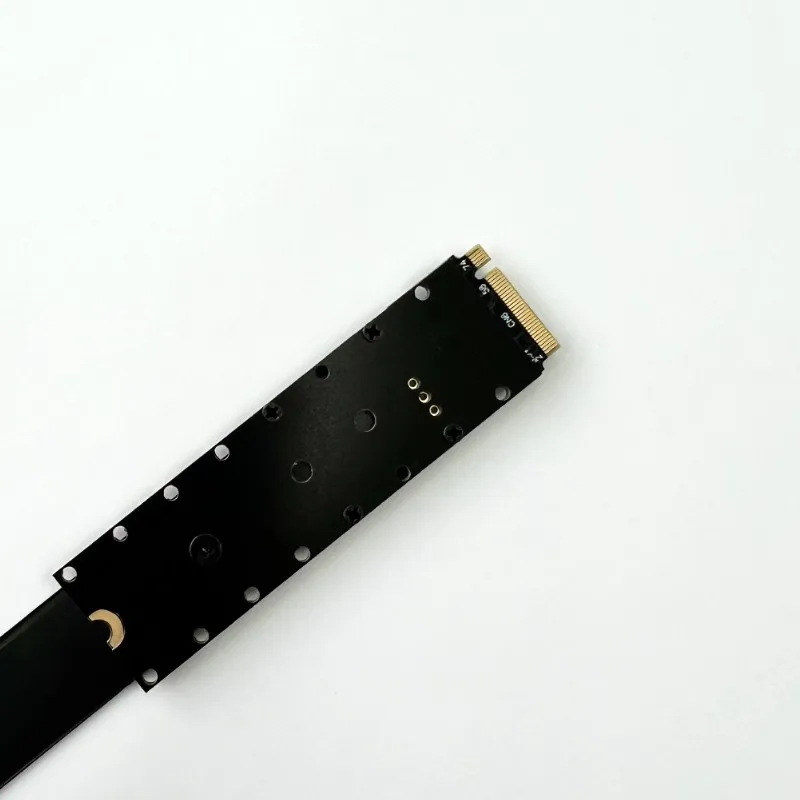

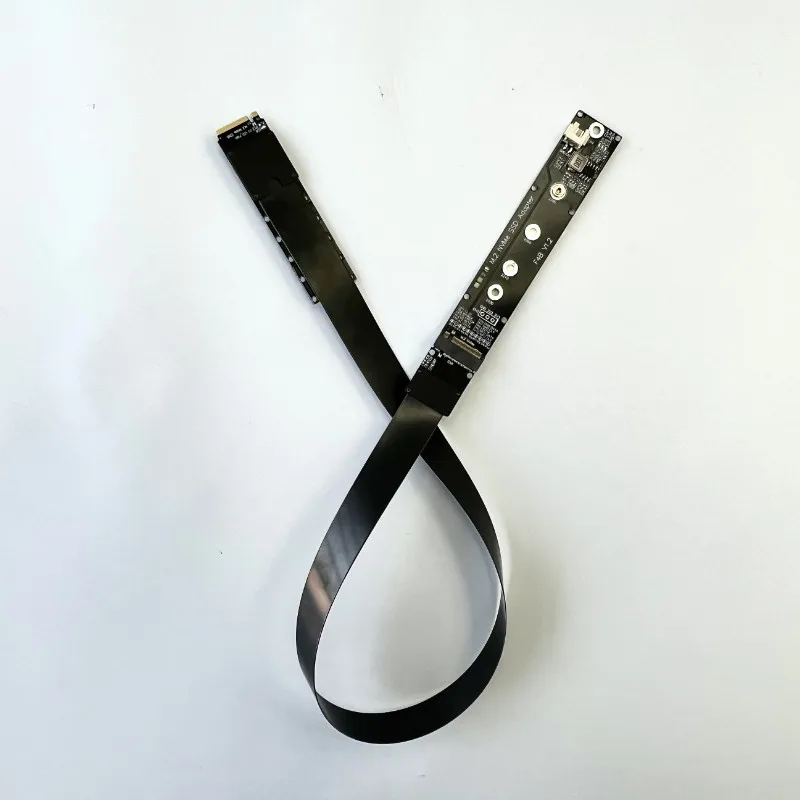

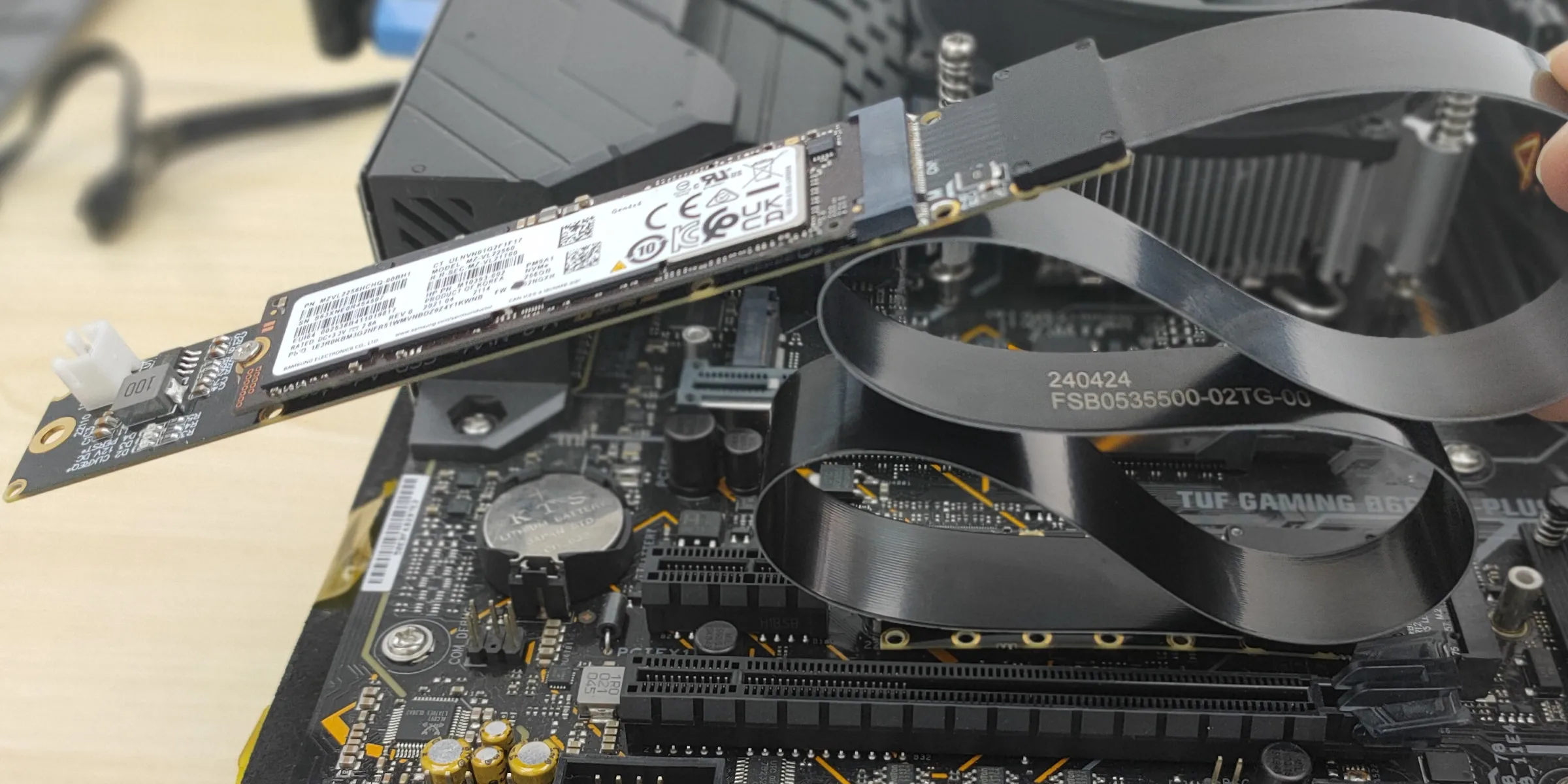

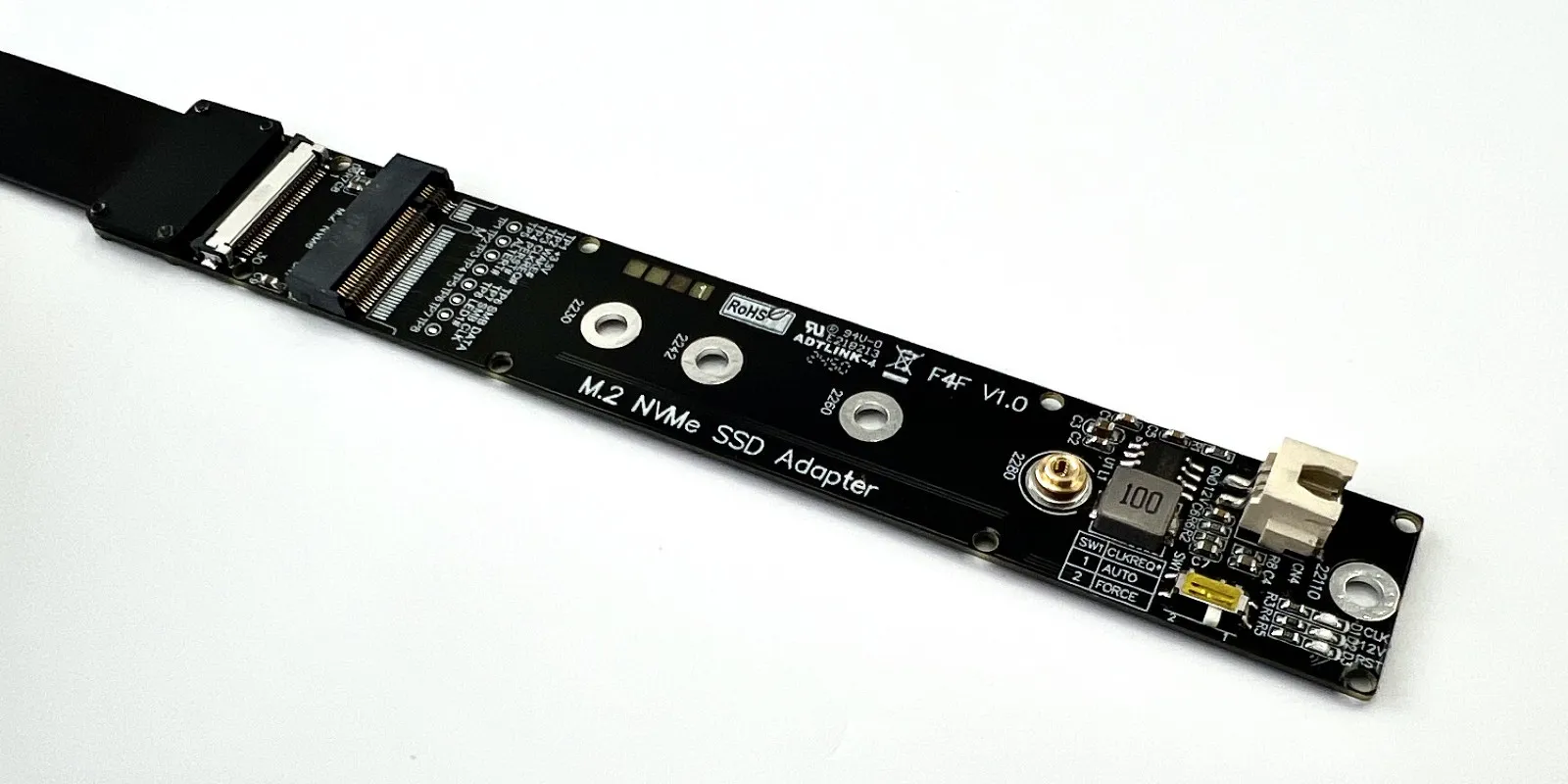

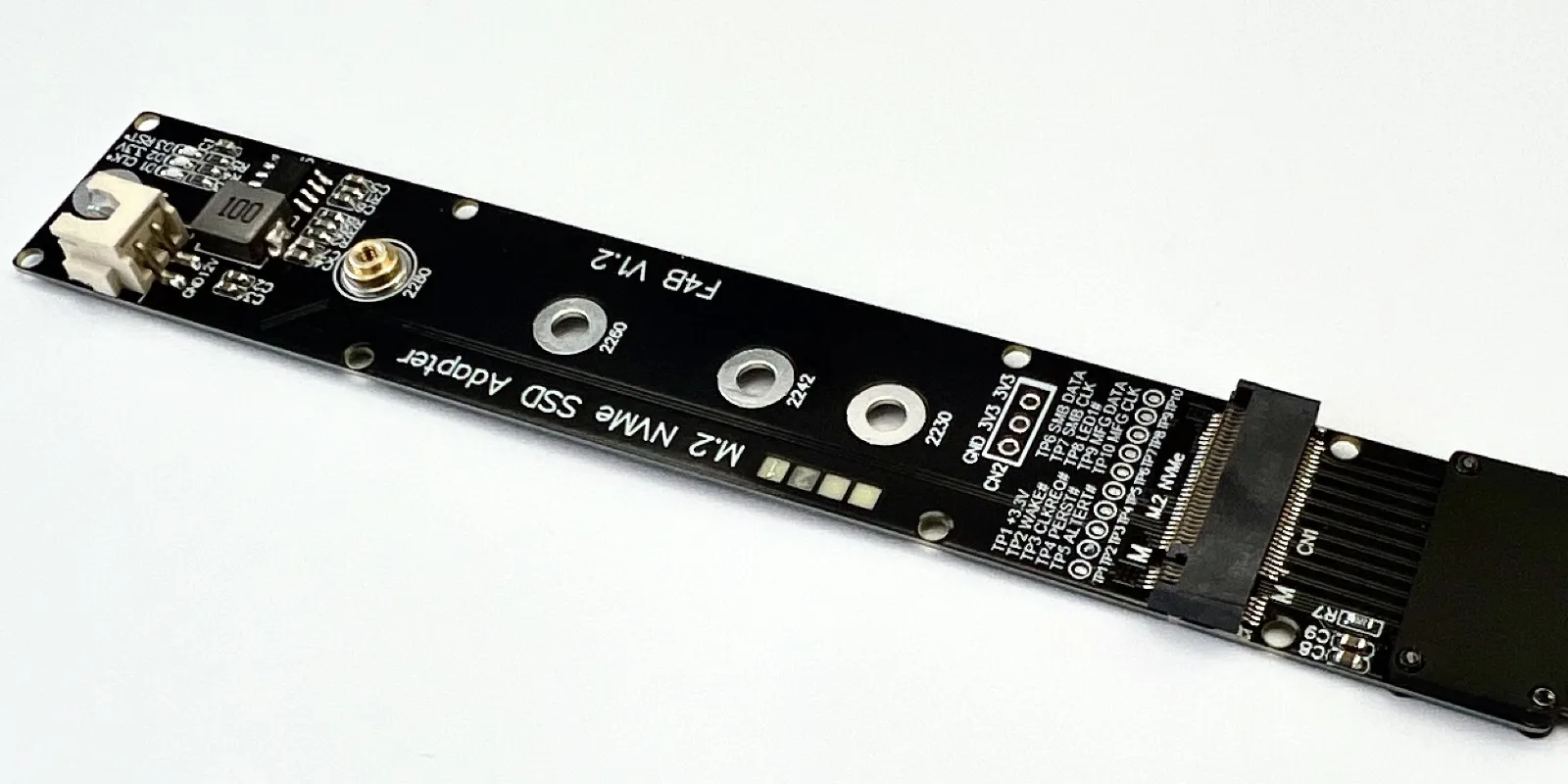

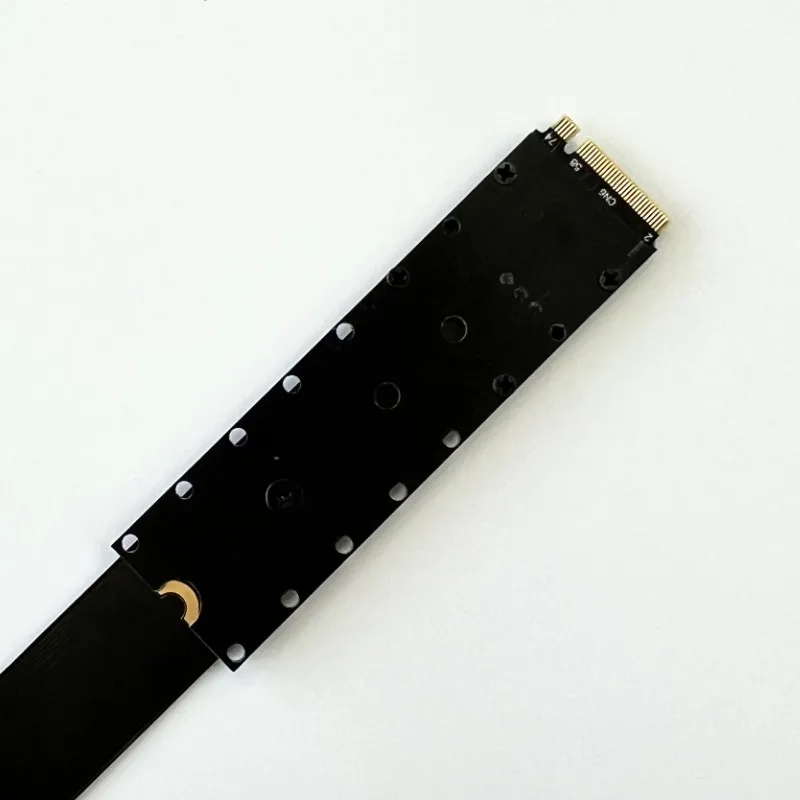

Fotos reales de F44AB:

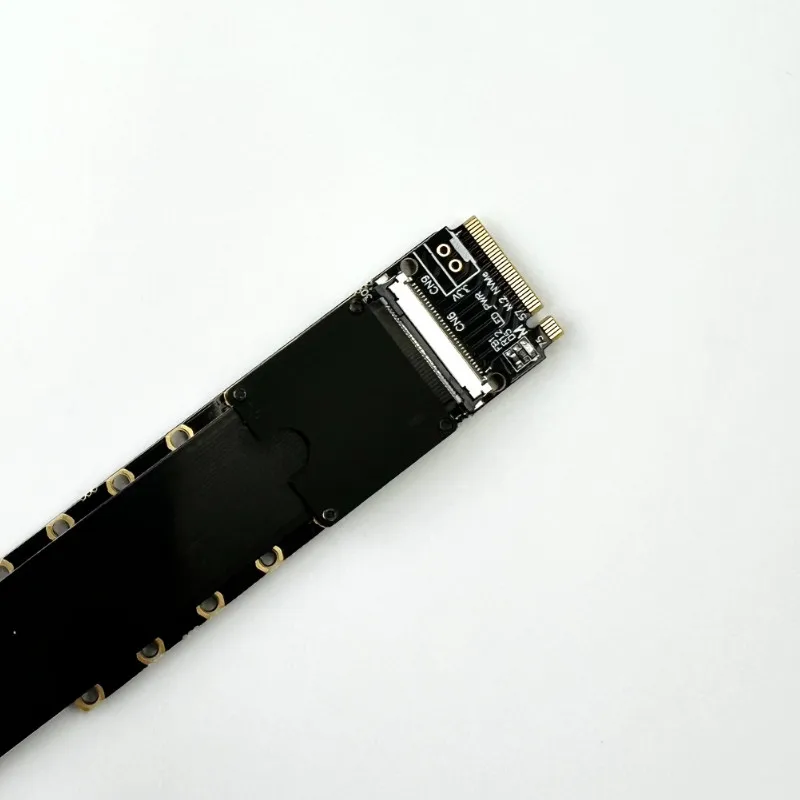

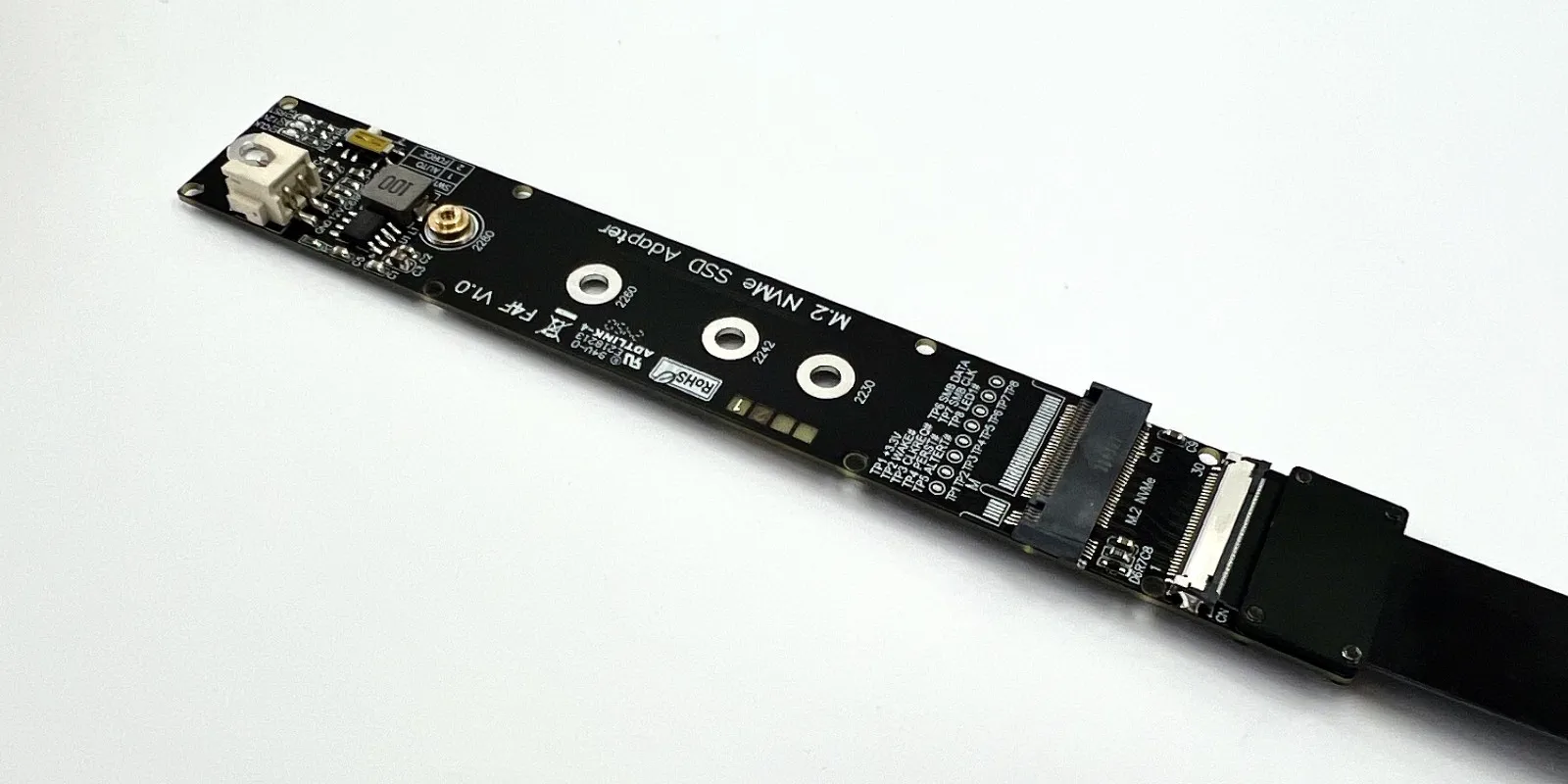

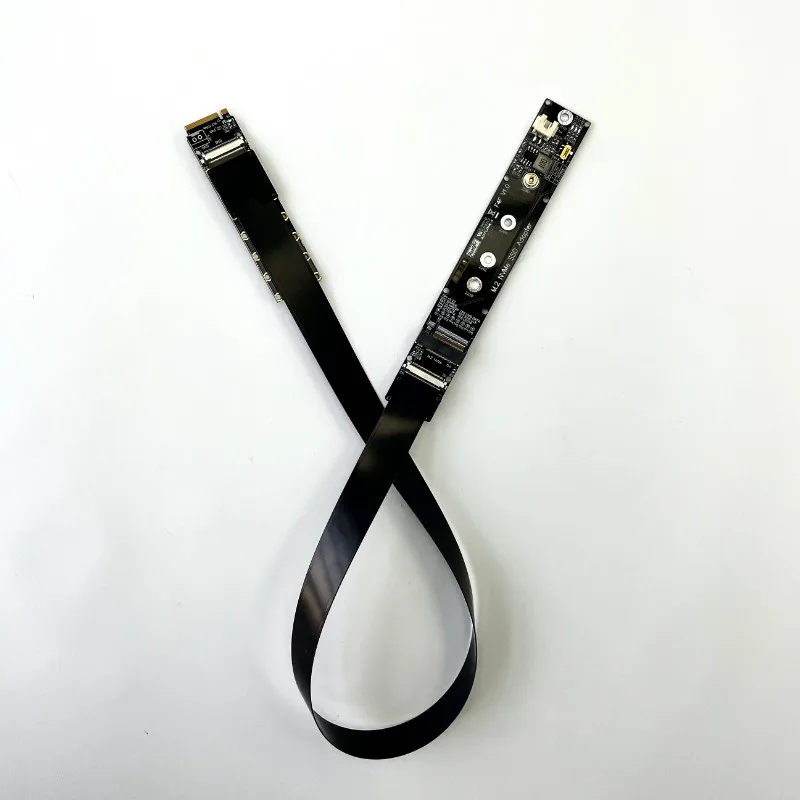

Fotos reales de F44SF:

Preguntas y respuestas:
¿Existe algún blindaje EMI para el cable?
Con blindaje metálico.El cable utiliza los últimos materiales de blindaje EMI con blindaje de cobertura total del cable para evitar la entrada o salida de frecuencias electromagnéticas, minimizando la interferencia y la degradación del rendimiento y reduciendo el peso del extensor.

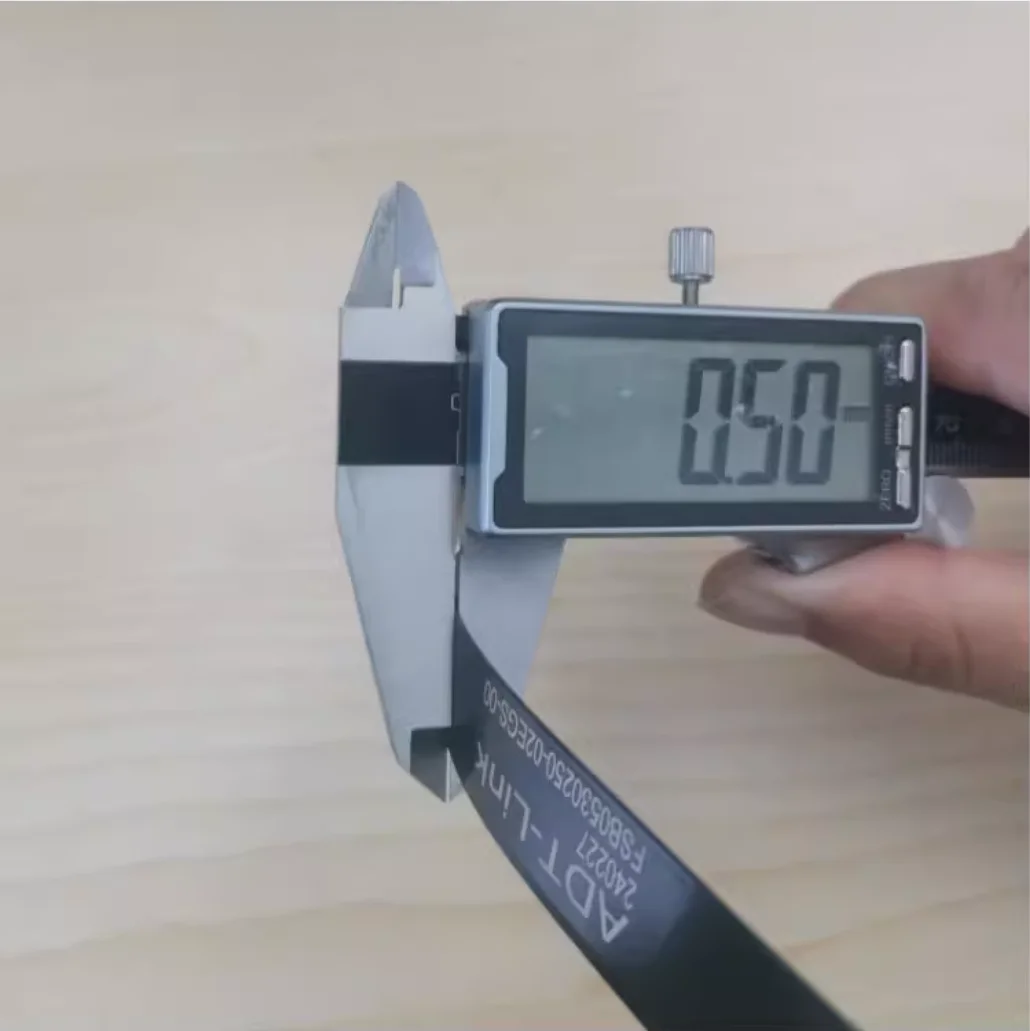

¿Cuál es el grosor del cable?¿Es suave?¿Se puede doblar?
El grosor del cable es de 0,5 mm, por lo que el cable es más suave y se puede doblar o doblar.

Descargar:

Para abrir archivos PDF 3D.Por favor use software.

FTP: Los Ángeles

Descarga de archivos PDF 3D y 3D

Descarga de archivos esquemáticos

Descarga de archivos de especificaciones
