Marca: ADT-Enlace
P.Nombre del producto: Cable de extensión de tarjeta gráfica inversa doble/SIMPLE PCI-E 4,0
Modelo del producto: R33JK, R33JL, R33JH, R33SK 4,0
Longitud del cable: Admite longitudes personalizadas de 10-25cm
Tarjeta gráfica adaptadora: RTX3090 RX6800xt, compatible con tarjeta gráfica PCIE4.0
Velocidad de ancho de banda: PCIe 4,0x16, 256G/BPS (máx.)
Aplicación: Tarjeta gráfica de vídeo PCIe x16 a cable elevador de extensión de ranura PCIe x16
Funda compatible:Funda personalizada A4 ITX, comuníquese con el vendedor de la funda, compre de acuerdo con el modelo y la longitud del cable especificados por el vendedor de la funda
Restricciones de uso:PCIe4.0 tiene altos requisitos para el equipo. Mientras el cable de extensión esté conectado, la señal se atenuará. Este producto no garantiza la velocidad completa de PCIe4.0. Si el equipo está envejecido, la señal es pobre o el entorno no es bueno, úselo a una velocidad reducida.
Limitación de uso:Solo para placa base ITX y su instalación y uso de Mini-chasis compatible. No se admiten tarjetas gráficas o placas base de más de cuatro años.
Descripción de los modelos:

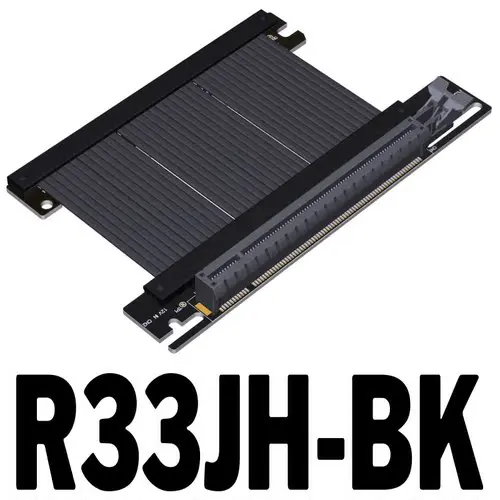

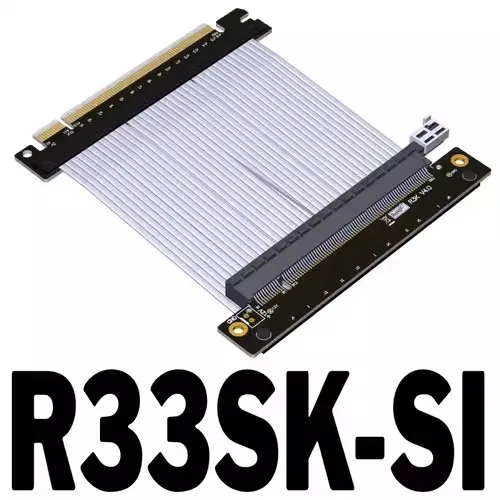

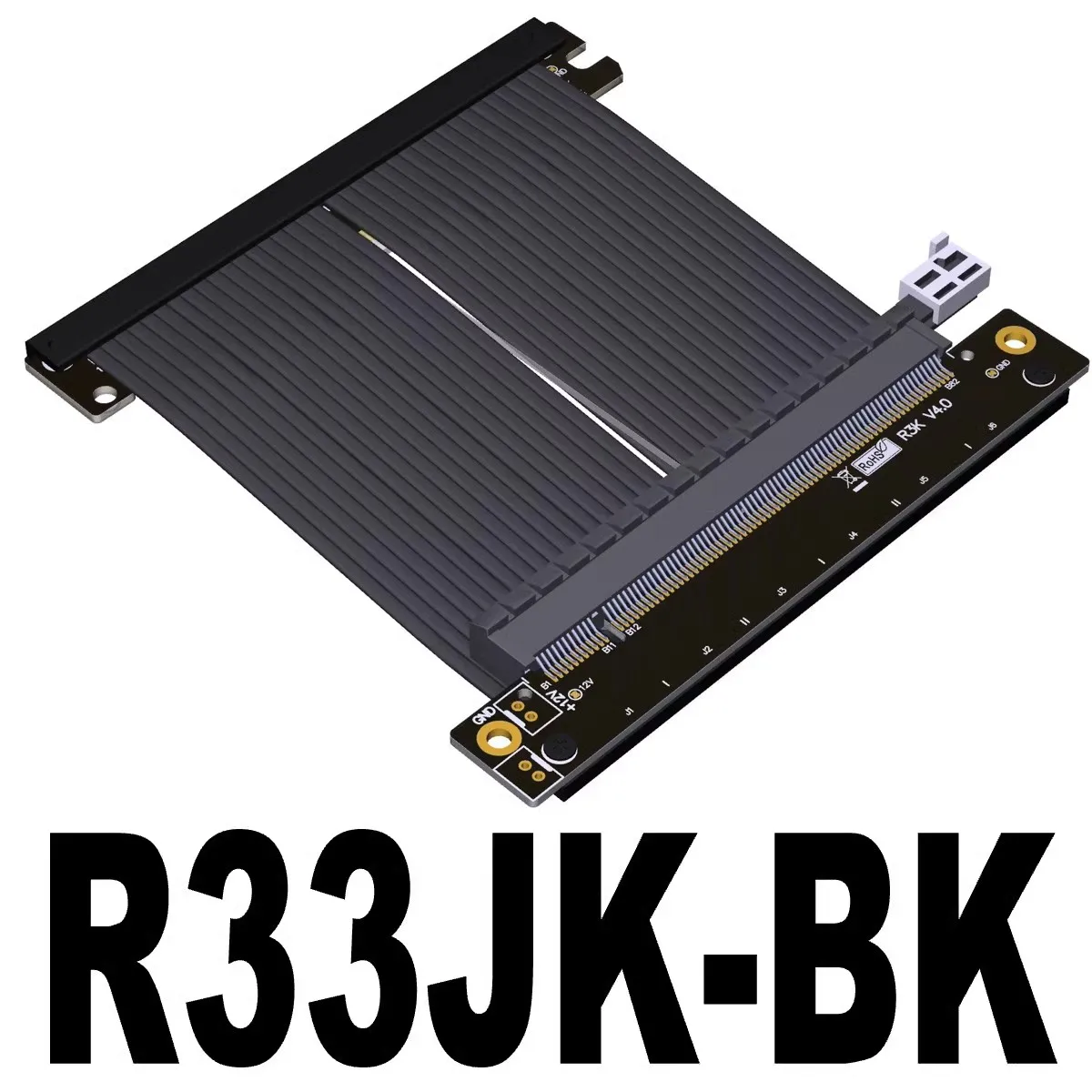

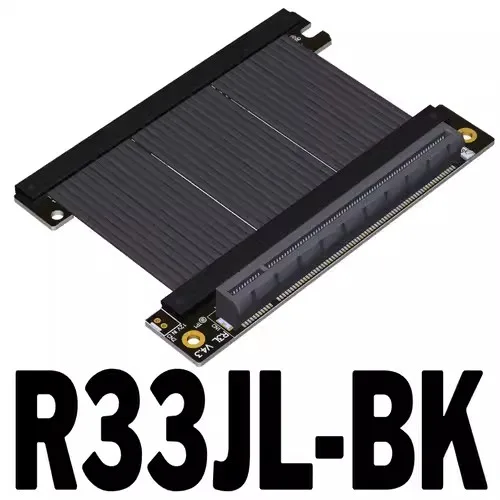

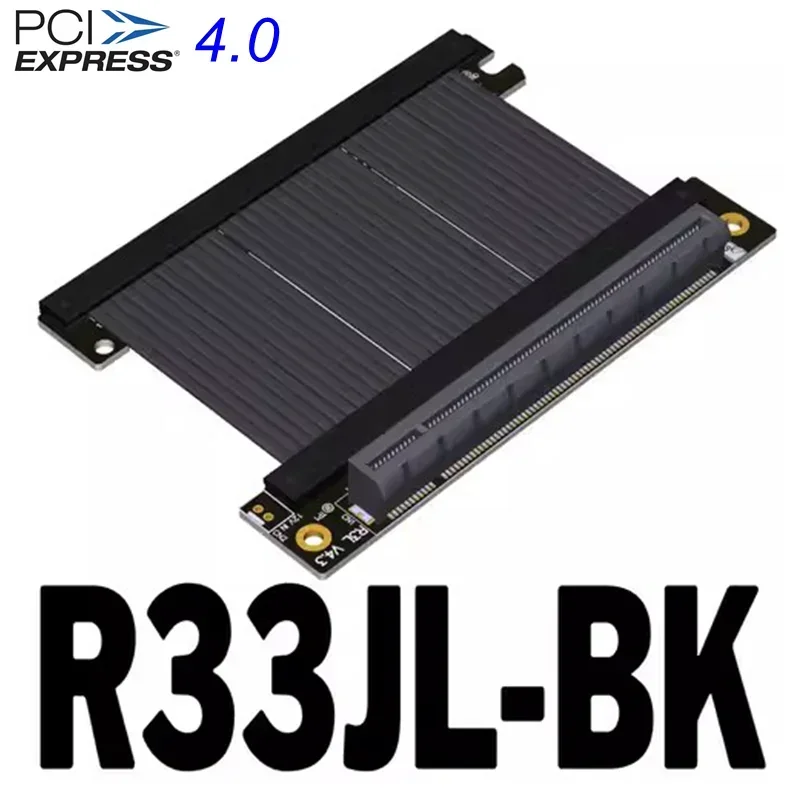

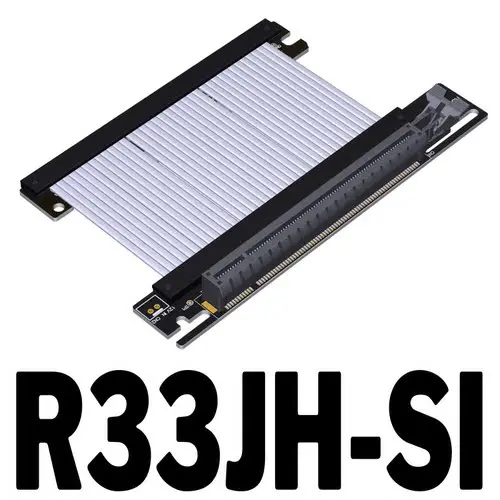

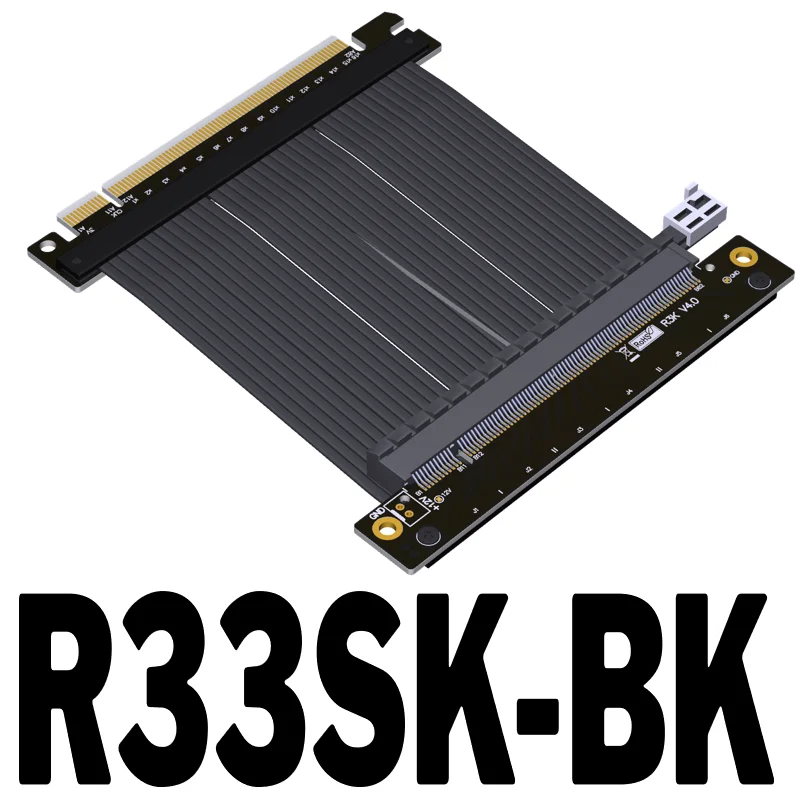

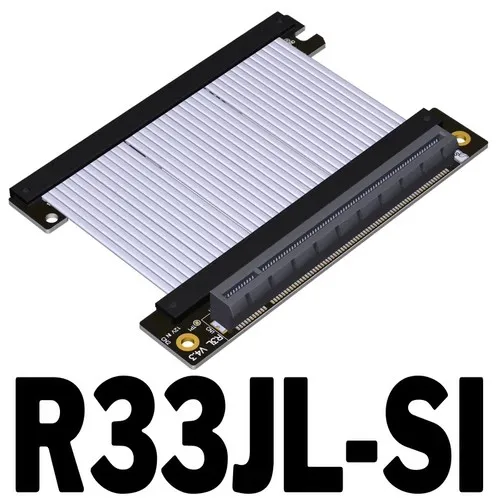

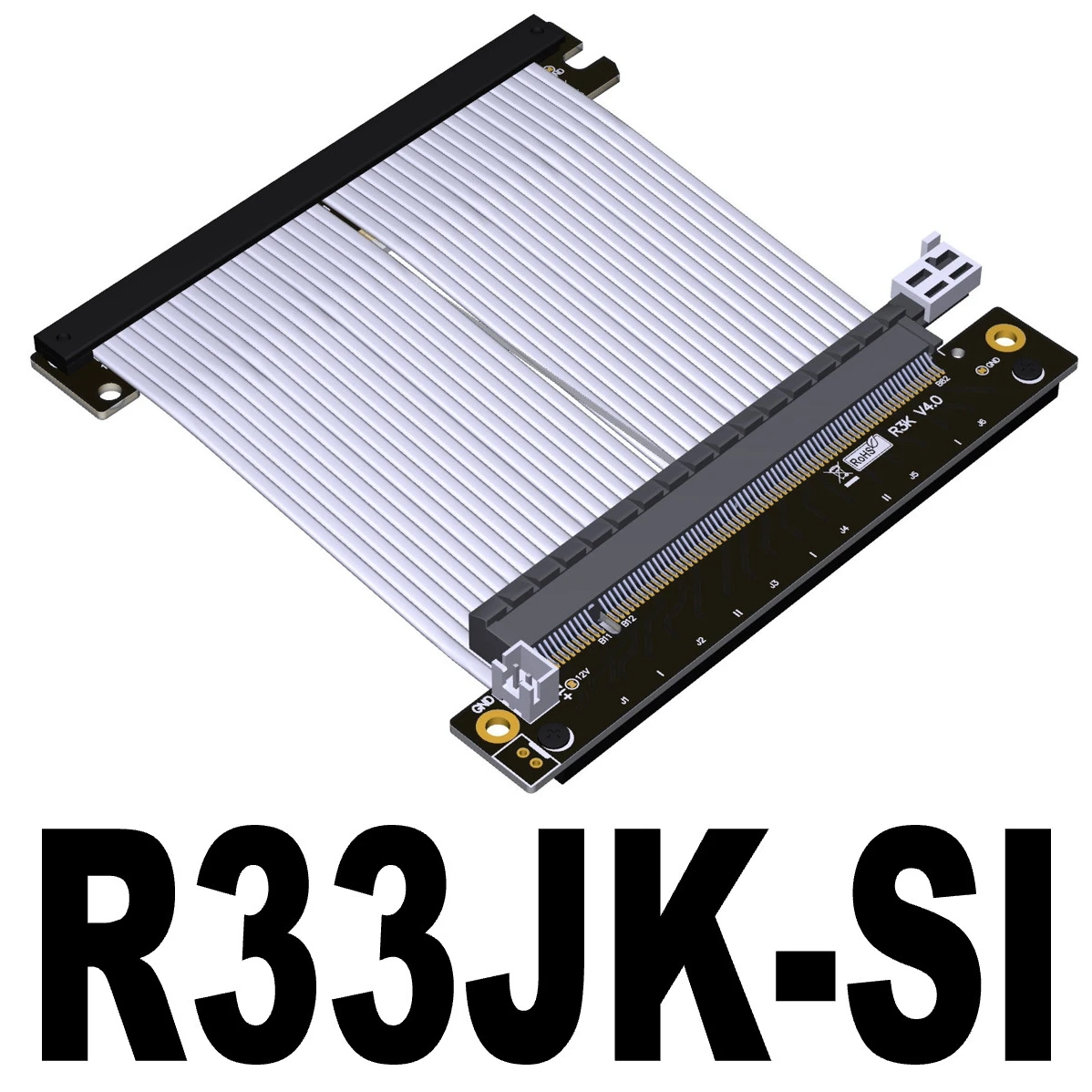

ModelosDescripcionesAncho de bandaR33JK-BK-4.0Cable negro doble reverso x16 4,0PCIe 4,0x16R33JK-SI-4.0Cable plateado doble inversoPCIe 4,0x16R33SK-BK-4.0Cable negro inverso únicoPCIe 4,0x16R33SK-SI-4.0Cable plateado inverso únicoPCIe 4,0x16R33JL-BK-4.0Cable negro inverso únicoPCIe 4,0x16R33JL-SI-4.0Cable plateado inverso únicoPCIe 4,0x16R33JH-BK-4.0Cable negro inverso únicoPCIe 4,0x16R33JH-SI-4.0Cable plateado inverso únicoPCIe 4,0x16Descripción de la longitud del cable y el espaciado de los orificios:
La placa PCB del modelo dual-reverse 4,0 es relativamente alta. Si actualiza el cable de extensión de la versión anterior comprada antes de 2021, la longitud del cable debe aumentarse en aproximadamente 0,5 cm ~ 1cm. La Longitud del cable debe ser superior a 19cm
La longitud en las opciones se refiere a la longitud del cable, excluyendo la PCB y las longitudes del conector. Consulte la dimensión de la flecha roja en la siguiente figura para conocer la longitud del cable. La distancia del orificio del tornillo se refiere a la dimensión de la flecha verde
Ventajas del producto:
1. Ventajas del cable, el cable antiinterferencias y de baja resistencia de cuarta generación desarrollado y diseñado por ADT es resistente a los arañazos y al desgaste, y admite transmisión estable PCIe 4,0 a alta frecuencia.
2. Ventaja de longitud de línea, de 15cm a 60cm se puede personalizar,
3. La señal diferencial no tiene diseño de orificio de paso, no hay problema de interferencia de atenuación de señal de capacitancia parásita e inductancia parásita, y no hay fenómeno de microcortocircuito CAF, y el producto es duradero

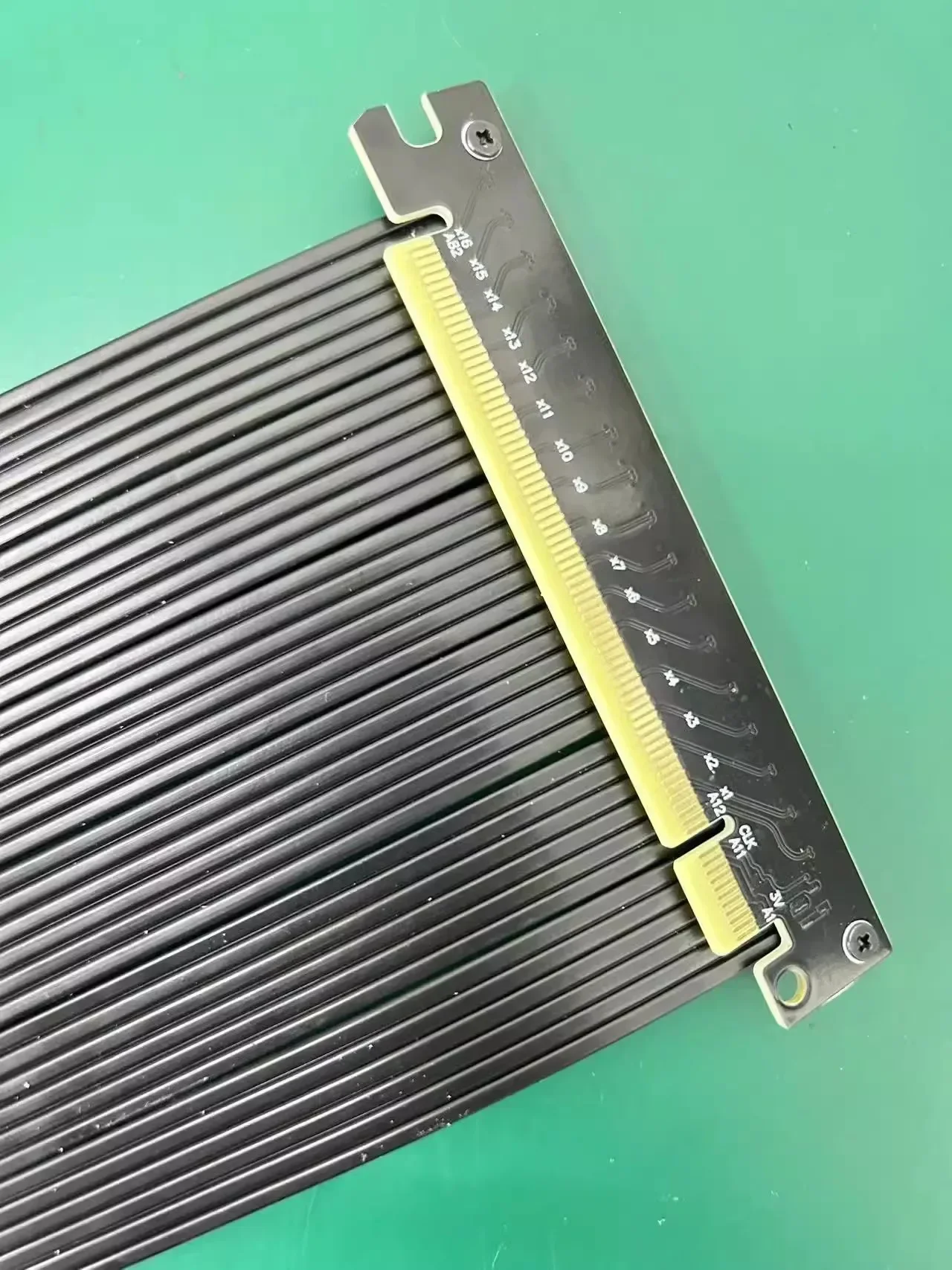

4. El producto está hecho de materiales de alta calidad, la PCB es precisa en mano de obra, La PCB está hecha de placa de alto TG y el grosor del material de cobre se espesa a 1oz.
5. El cable utilizado para el producto es muy duradero. Está protegido por una junta de PCB con un grosor de 3mm en el punto de soldadura de metal, y el tornillo y la tuerca hexagonal están sujetos. Problema de caída de uñas. El cable se puede doblar o plegar sin afectar el uso.
Resumen de problemas técnicos
¿Cómo es la calidad del cable? ¿Hay un escudo?
Hay blindaje de capa metálica, que utiliza polímero conductor de blindaje EMI avanzado, nuevo material para blindaje EMI, Diseño de cable plano. Esta tecnología permite que cada cable esté completamente cubierto por un escudo EMI de polímeros conductores para evitar emisiones entrantes o salientes de frecuencias electromagnéticas, minimizando las interferencias y la degradación del rendimiento, y reduciendo el peso del cable.
¿El cable es suave? ¿Se puede doblar?

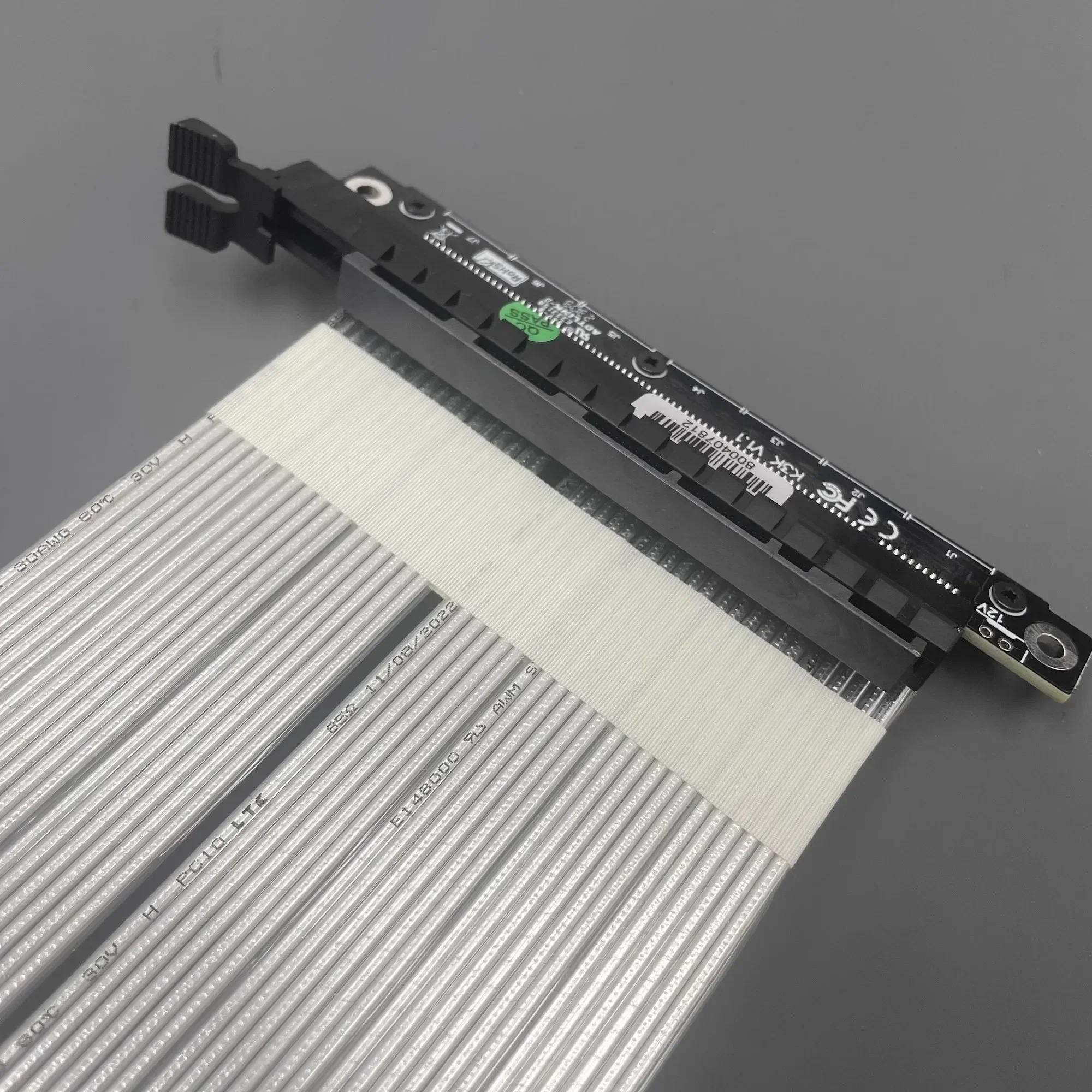

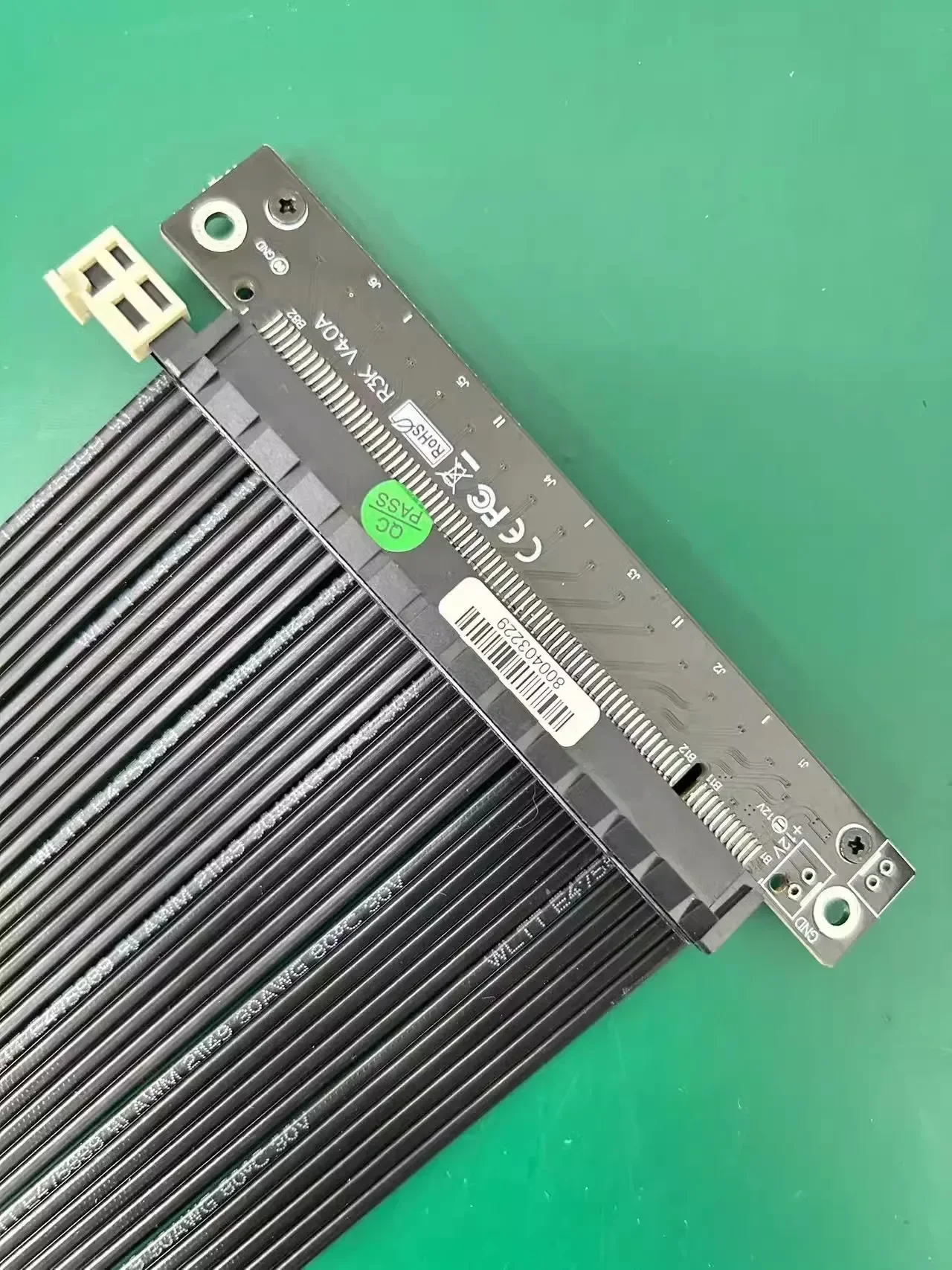

El cable es el cable dedicado PCIe de cuarta generación de ADT. El grosor del cable negro es de 1,3mm y el grosor del cable plateado es de 1,4mm. El cable se puede doblar o plegar, lo que no afecta el uso.
¿Por qué el rendimiento es bajo después de conectar el cable de extensión? ¿O es lento o inutilizable?
Hay tres problemas comunes cuando el cable de extensión de la tarjeta gráfica está conectado con un rendimiento insuficiente o una función anormal:
1. El cable de extensión está mal montado. El cable de extensión de la tarjeta gráfica debe instalarse en la ranura de la tarjeta gráfica más cercana a la CPU. Otras ranuras tienen un rendimiento pobre.
2. Los dedos dorados de la tarjeta gráfica o los terminales de la toma de la placa base no están en buen contacto o tienen óxidos, lo que hace que la tarjeta sea lenta y se atasque. Los puntos de contacto de los dedos dorados deben estar limpios.
3. La placa base está envejecida, la tarjeta gráfica está envejecida y el dispositivo tiene más de 3 años. No se recomienda utilizar un cable de extensión. El dispositivo está envejecido o la señal es pobre, por favor reduzca la velocidad para usarlo
Enlace de descarga de datos técnicos
