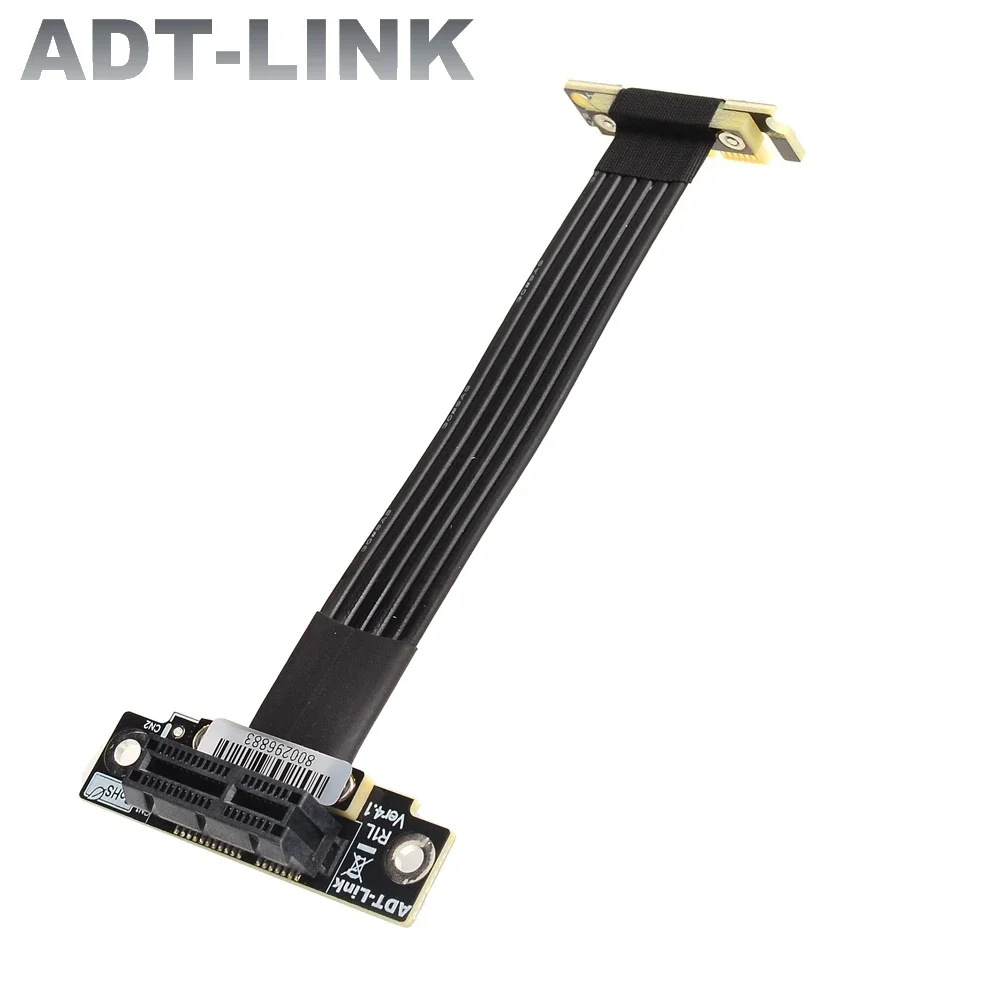

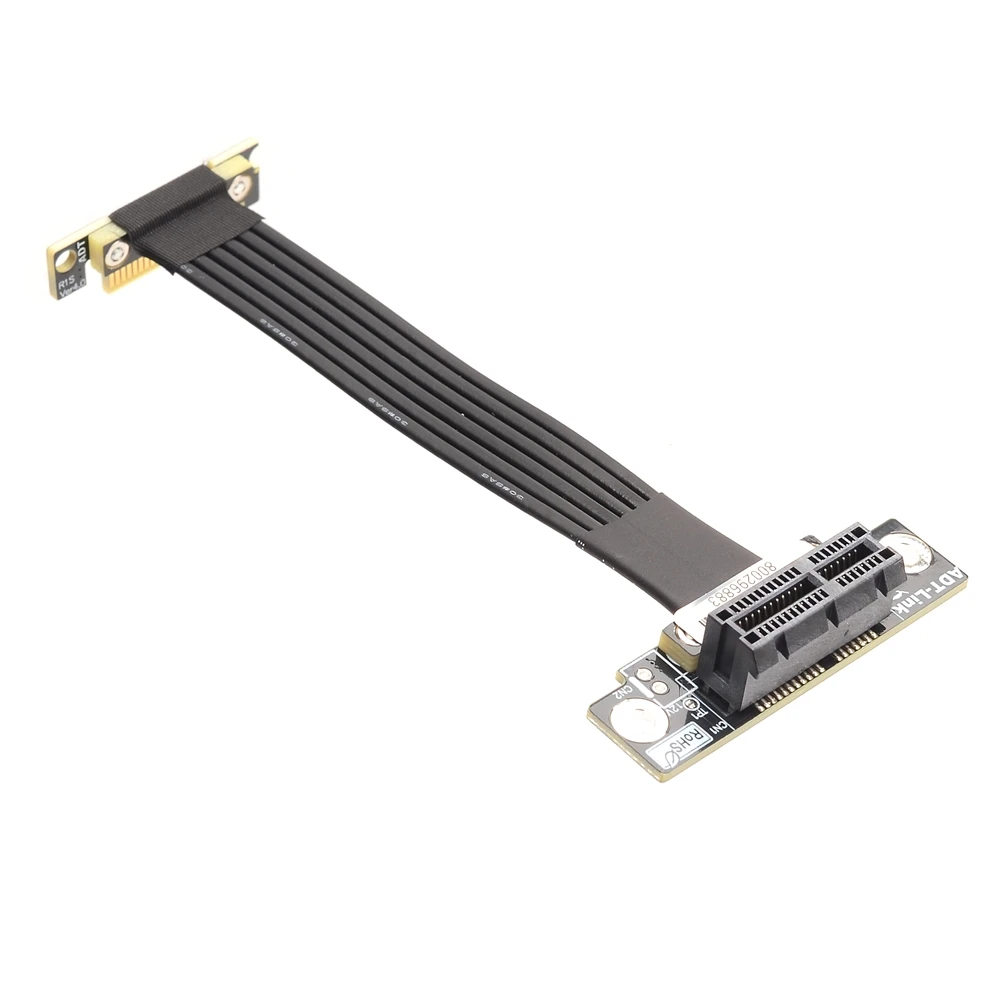

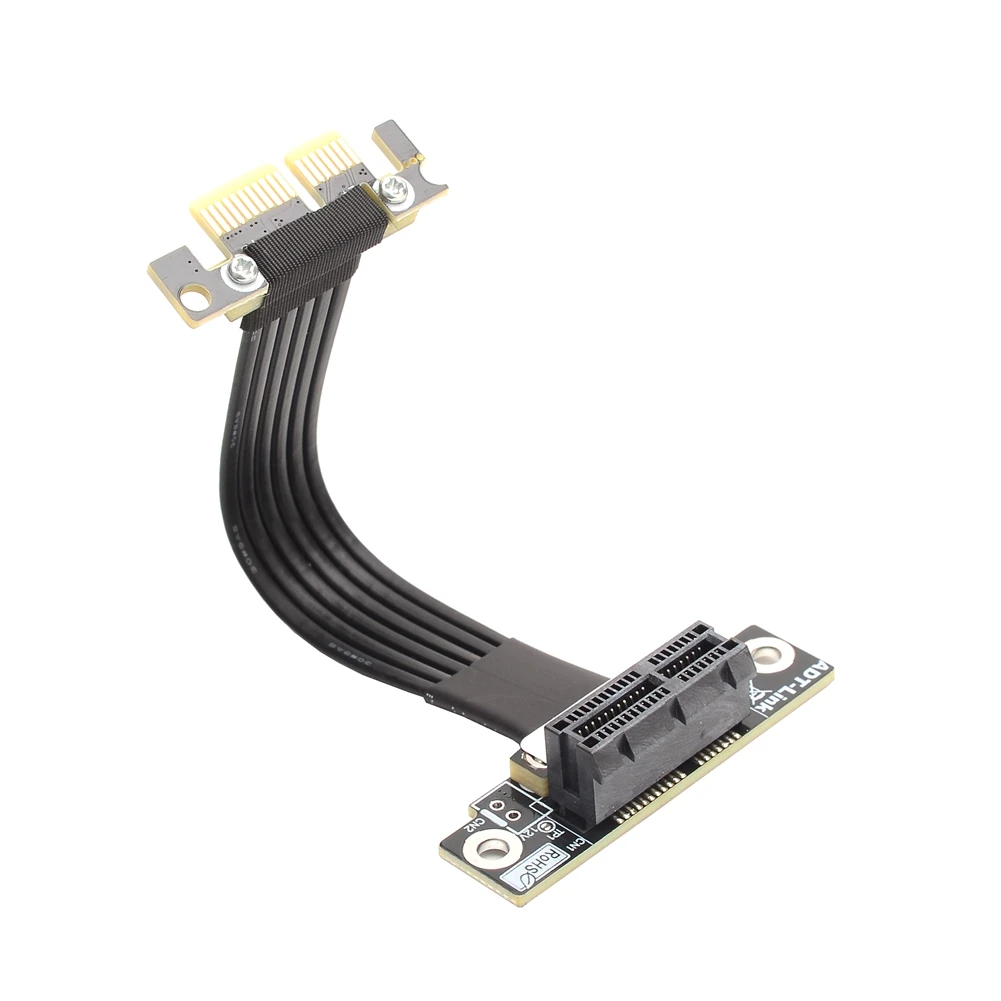

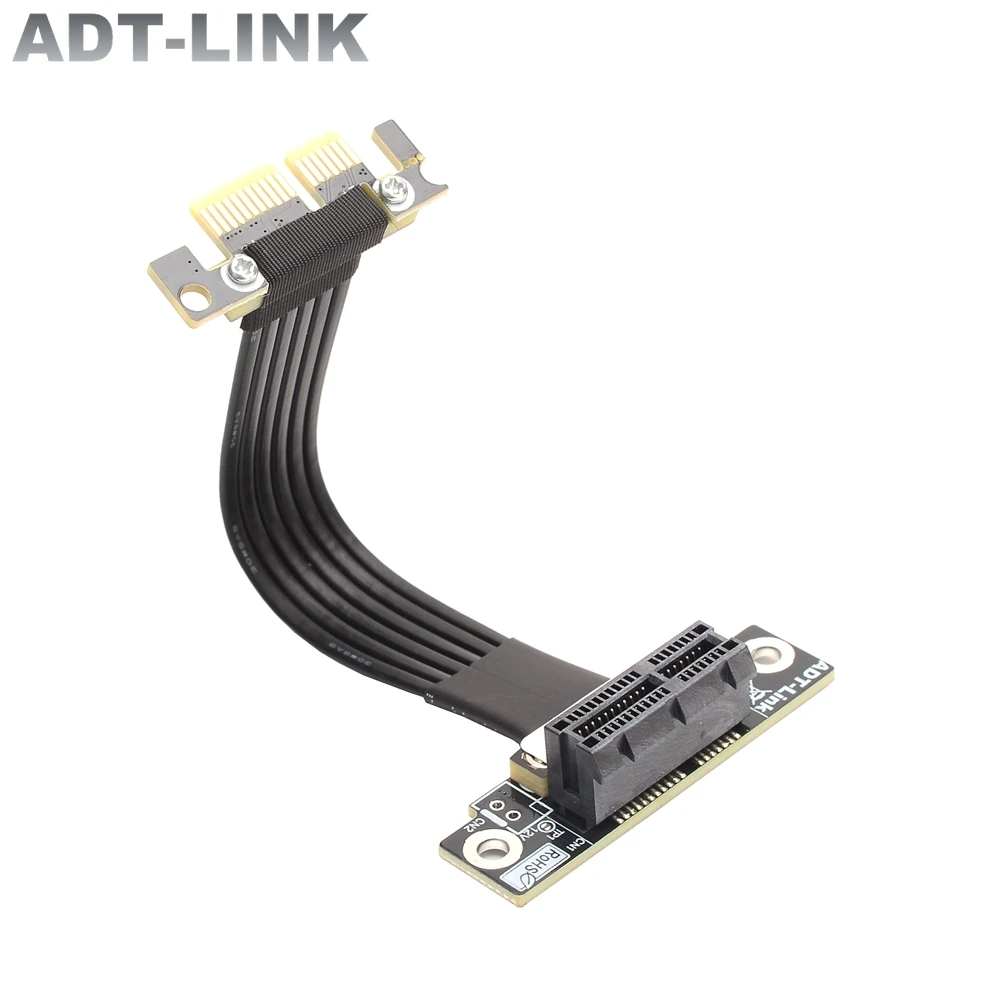

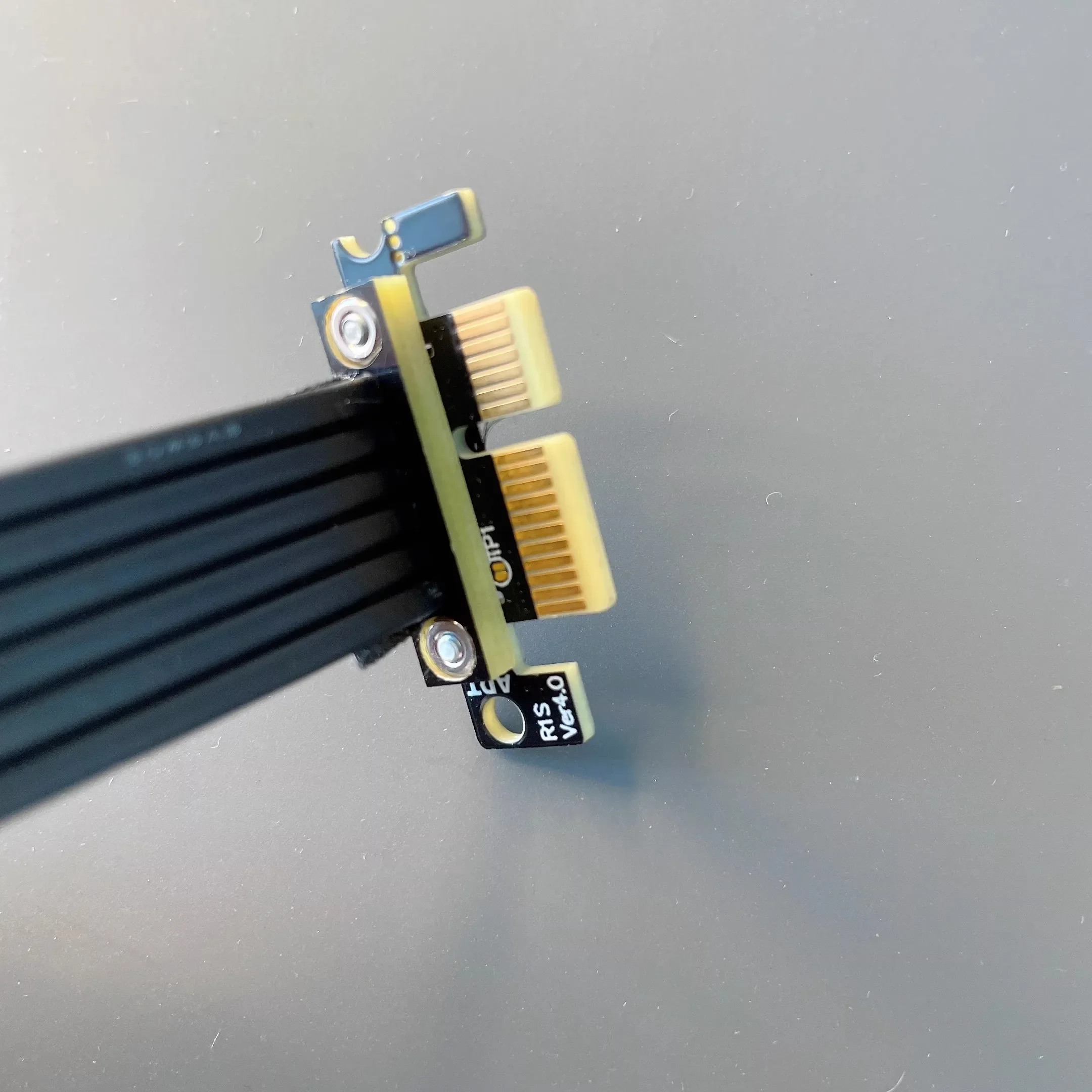

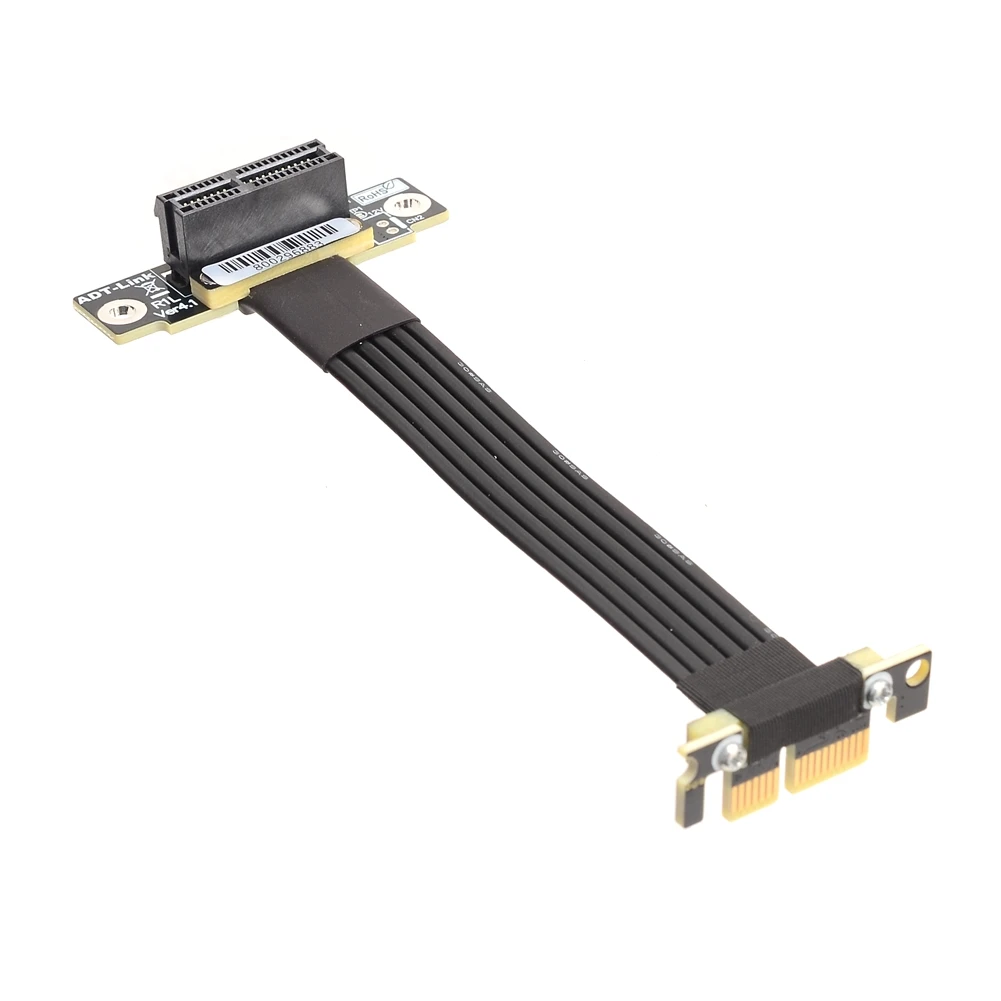

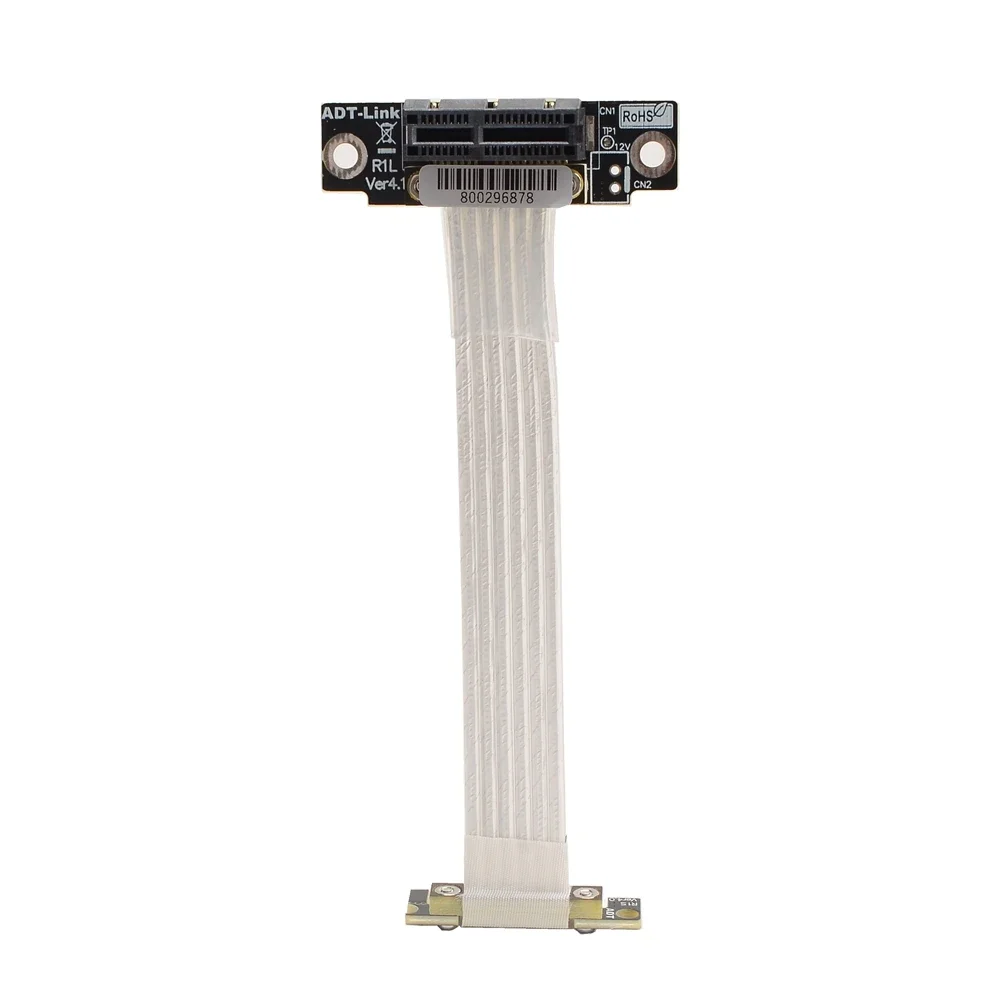

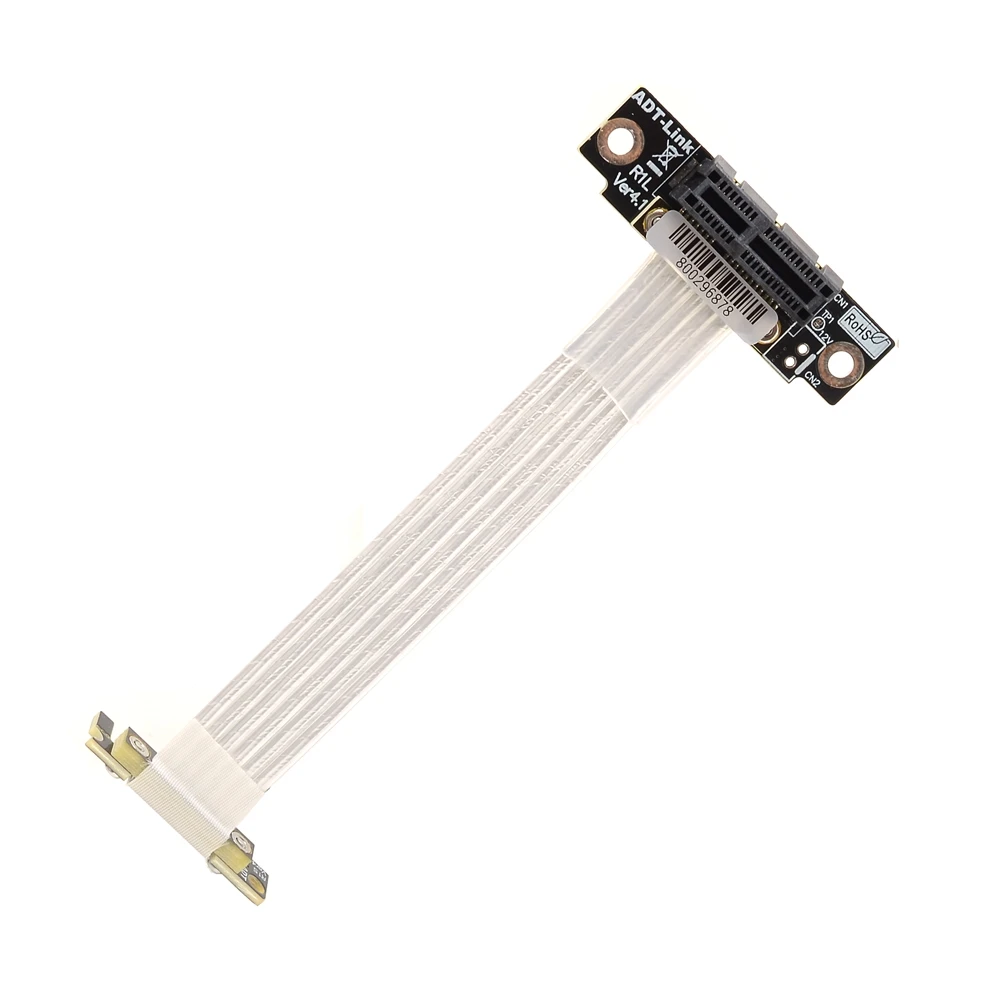

ADT-Link PCI-E X1 1x4,0 Cable elevador Dual 90 Angle PCIe Gen4 X1 a 1x Cable de extensión PCI Express Riser Card Ribbon Extender 4,0 16G/BPSNombre de la marca: ADT-LINK
Nombre del producto: cable de extensión PCIe 4,0x1 a x1
Modelos de productos: 4,0, 1, 2 (serie R11)
Velocidad de transferencia: PCIe4.0 X1 velocidad completa, Gen4, 16G/Bps (máx.)
Longitud del cable: 3 ~ 100 cm, la longitud se puede personalizar
Aplicación: PCIe X1 audio, LAN, tarjetas USB, extensión
Nota: la tarjeta de red/cable de extensión de la tarjeta de sonido generalmente elige el tipo cerrado dual 90 grados 5cm (modelo 4,0 5cm). Si su tarjeta está lejos de la placa base, mida la distancia usted mismo y seleccione la longitud del cable adecuada de acuerdo con la radio.

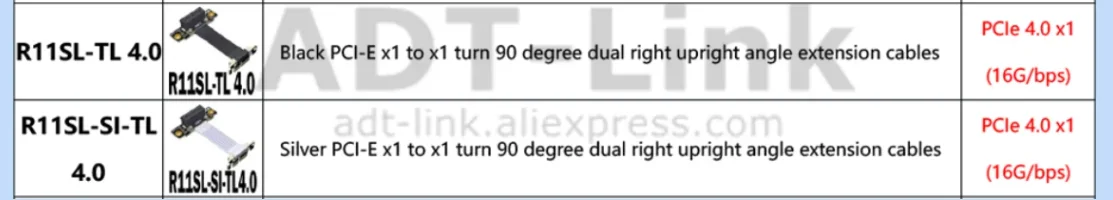

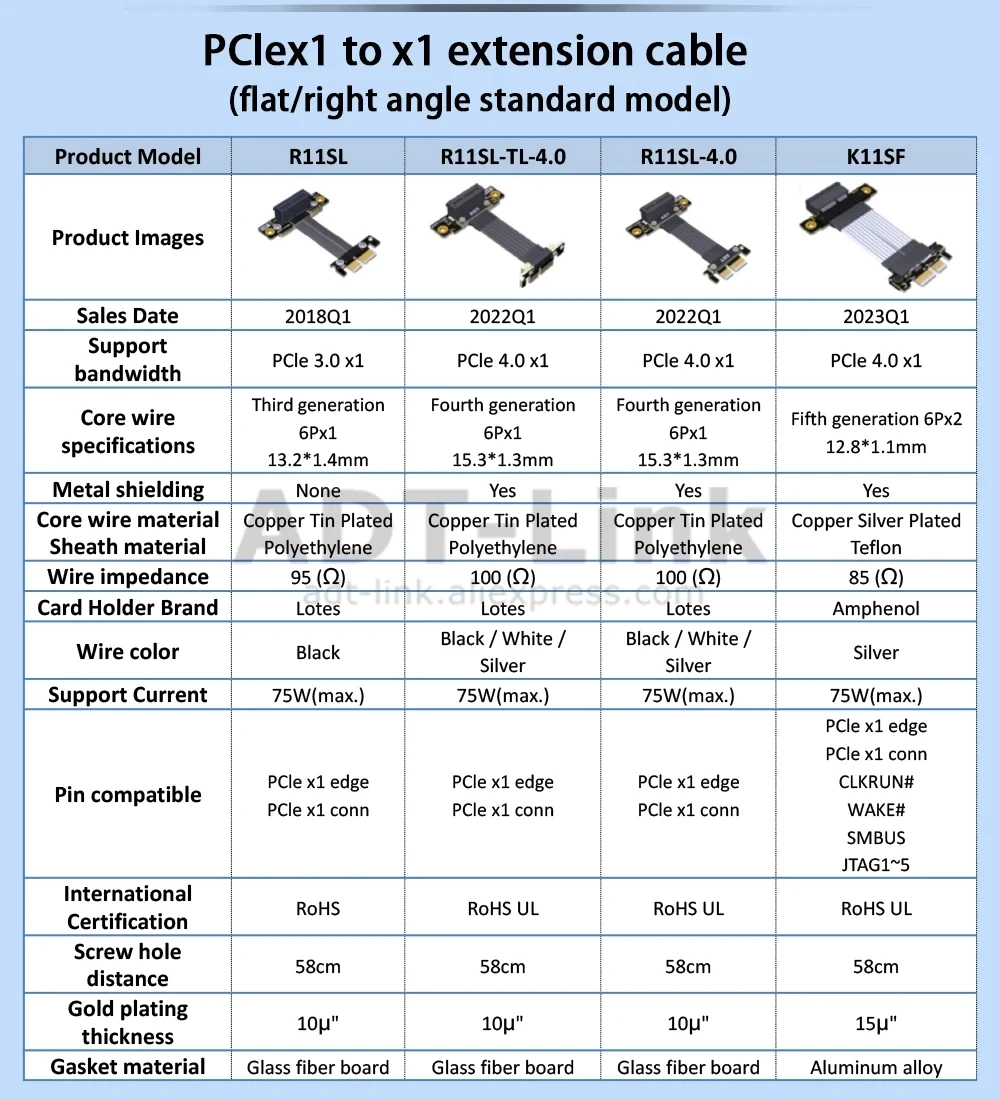

Lista de artículos de la serie ADT R11 4,0:
Descripción de la longitud del cable:

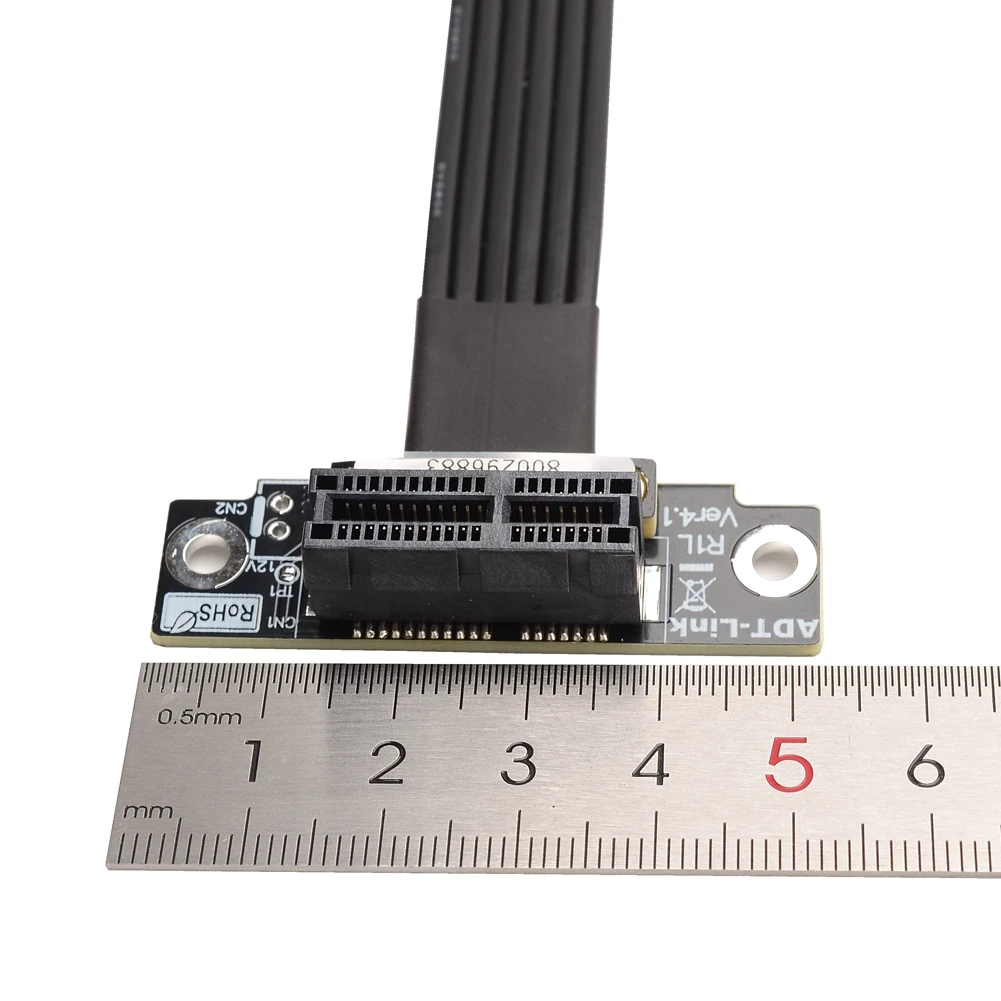

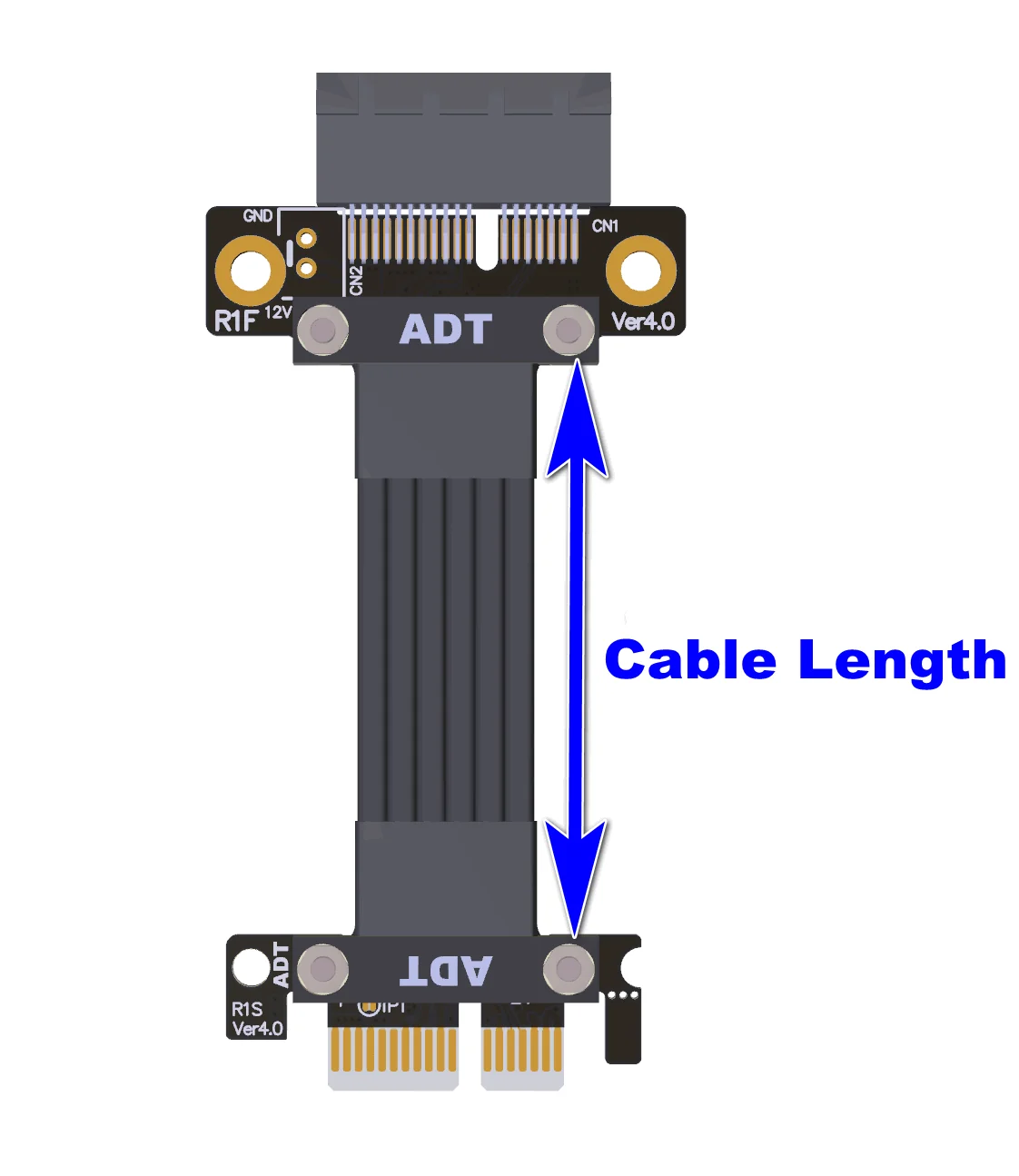

La Longitud del cable en esta tienda se refiere a la parte del cable, excluyendo el PCB y el conector. Si contiene PCB y conector, añada unos 5cm. Por lo tanto, la longitud total es de aproximadamente 10cm, consulte la dimensión de 5cm en la siguiente figura.
Pregunta:
1) ¿Cuál es la calidad del cable? ¿Hay escudo?
Hay blindaje de metal, polímero conductor de blindaje EMI avanzado, nuevos materiales para blindaje EMI, diseño de cable plano. Esta tecnología permite que cada cable esté completamente cubierto por el blindaje de interferencia electromagnética de polímero conductor para evitar la incidencia o emisión de frecuencias electromagnéticas, minimizar la interferencia y la degradación del rendimiento, y reduzca el peso del cable.
2) ¿El cable es suave? ¿Se puede doblar?

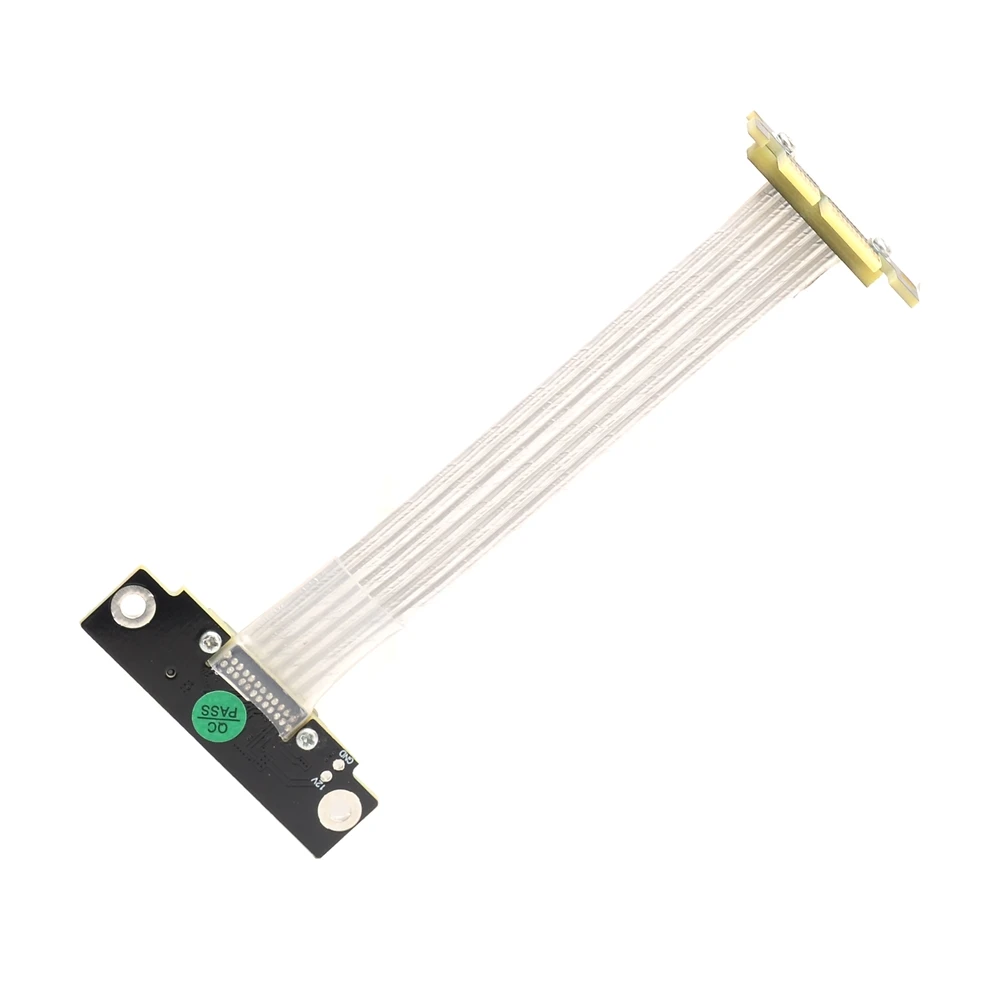

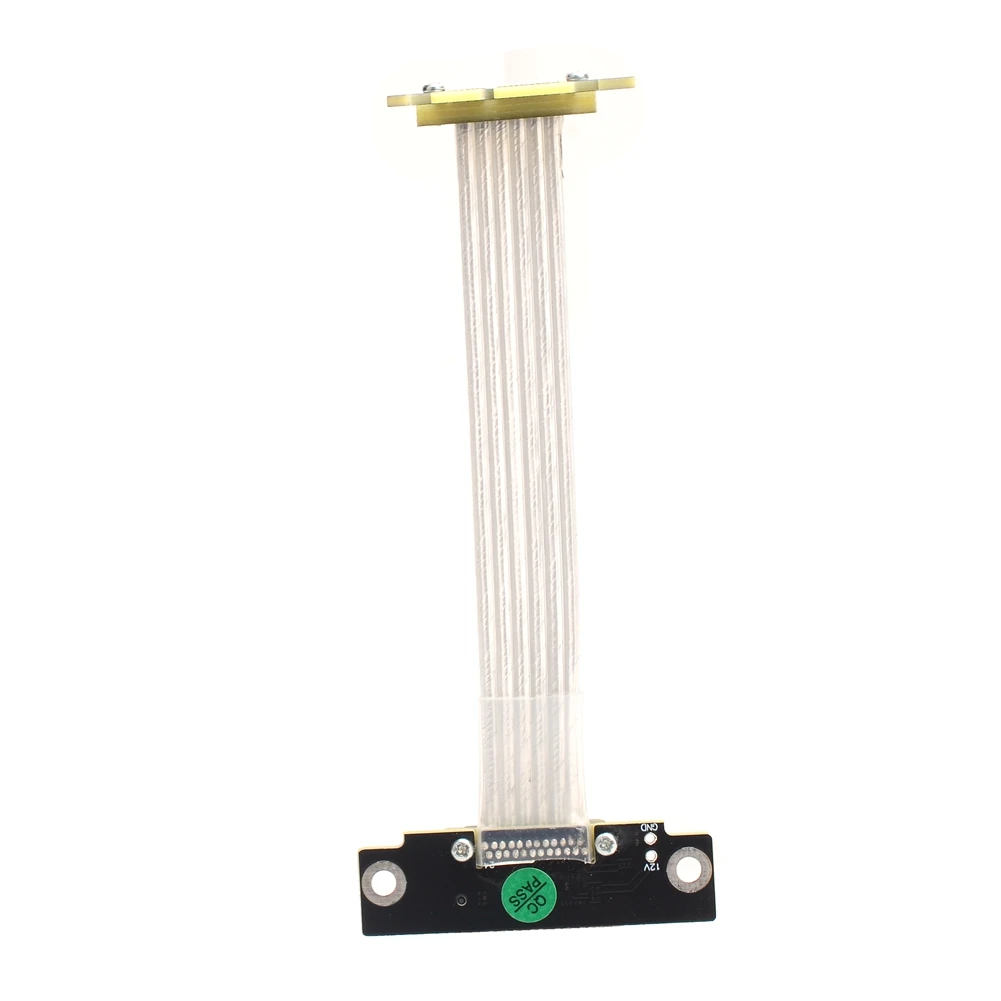

El cable es el cable dedicado PCIe de cuarta generación desarrollado y diseñado por ADT. El cable negro tiene un grosor de 1,3mm, el cable plateado tiene un grosor de 1,4mm y el cable azul tiene un grosor de 0,85mm. El cable se puede doblar o plegar sin afectar el uso.
3) ¿Necesita una fuente de alimentación externa?
El circuito de alimentación de nuestros productos está bien diseñado y el cable de extensión no requiere una fuente de alimentación externa adicional.
4) La tarjeta de sonido o tarjeta de red está bloqueada por la tarjeta gráfica. ¿Cómo elegir el modelo del cable de extensión?
El cable de extensión de la tarjeta de sonido generalmente elige un tamaño de entre 2 y 5cm (enchufe cerrado, doble ángulo recto). Si su tarjeta está lejos de la placa base, mida la distancia usted mismo y seleccione la longitud del cable adecuada de acuerdo con el botón de radio.

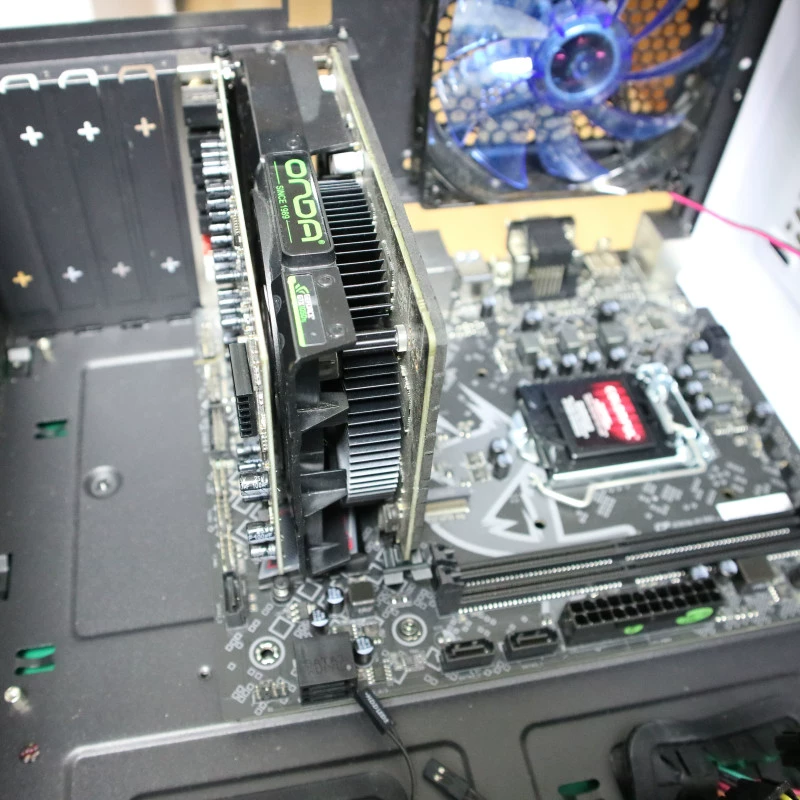

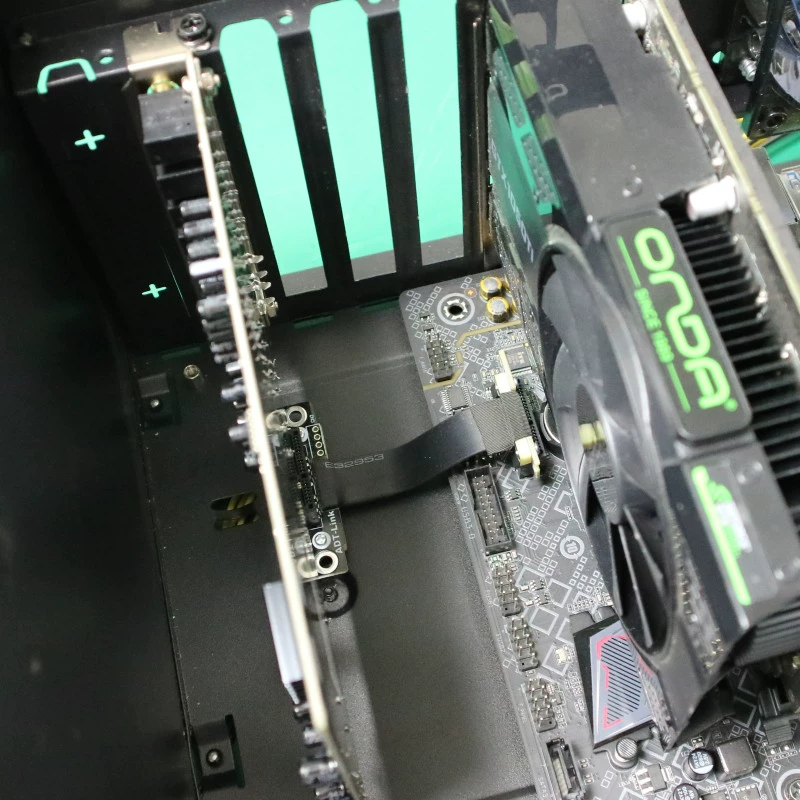

Usando el modelo de cable de extensión de tarjeta de sonido de 5cm, puede mover la tarjeta de sonido 3 ranuras a la izquierda, para que la tarjeta de sonido esté lejos de la tarjeta gráfica, que resuelve el problema de interferencia mutua.

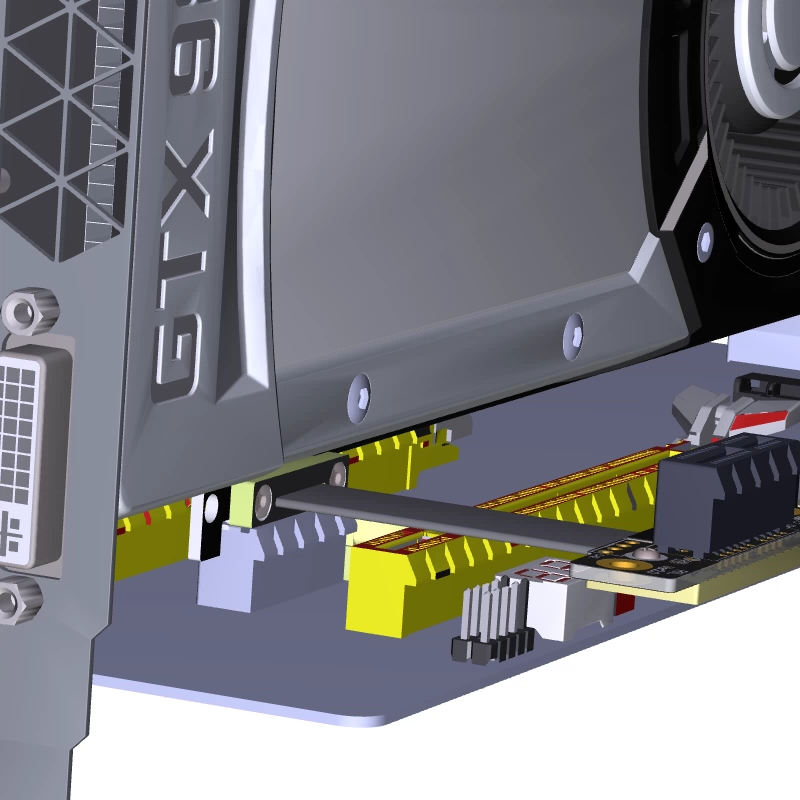

La ranura PCIe X1 está bloqueada por la tarjeta gráfica y se encuentra debajo de la tarjeta gráfica. ¿Cuánto espacio necesita instalar el cable de extensión?

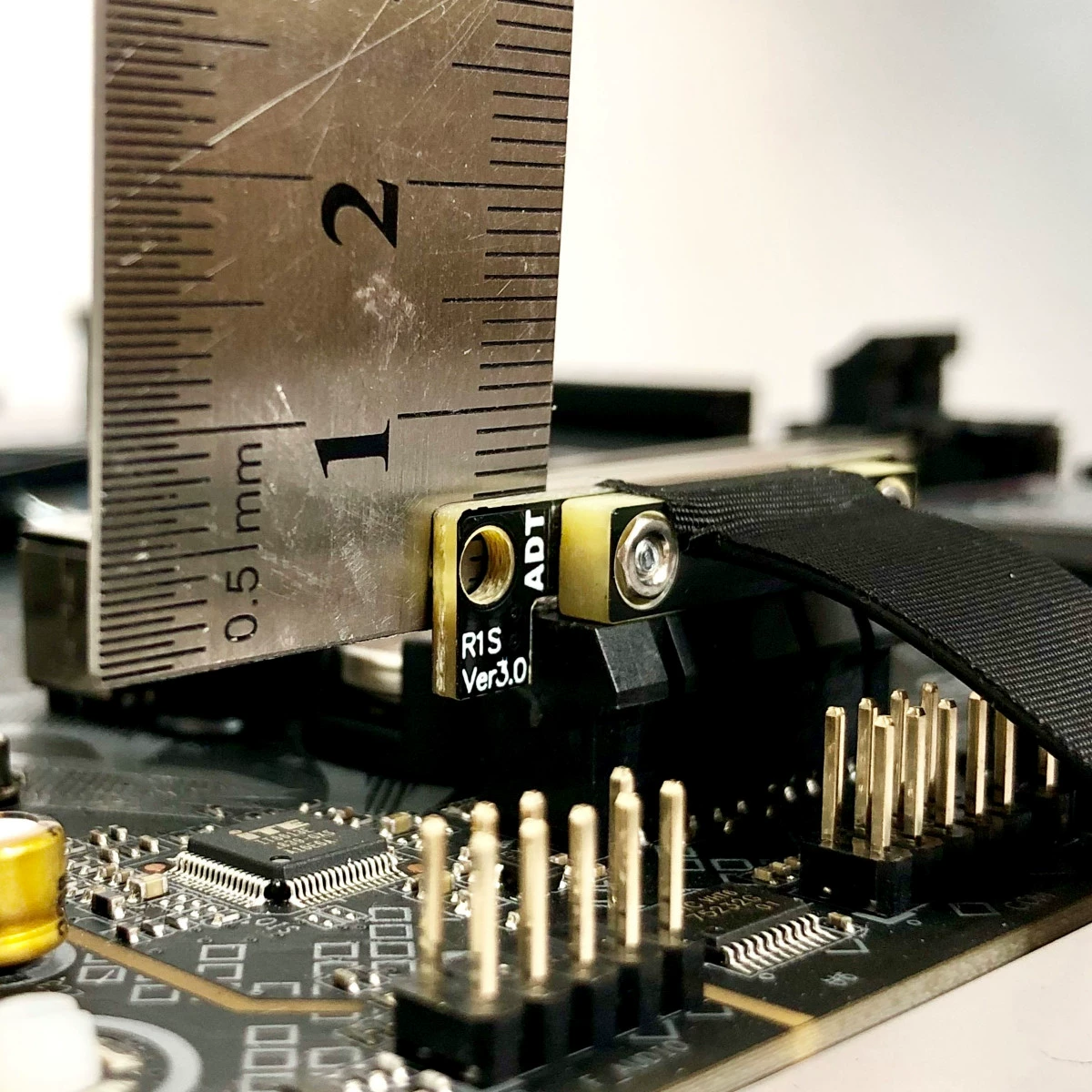

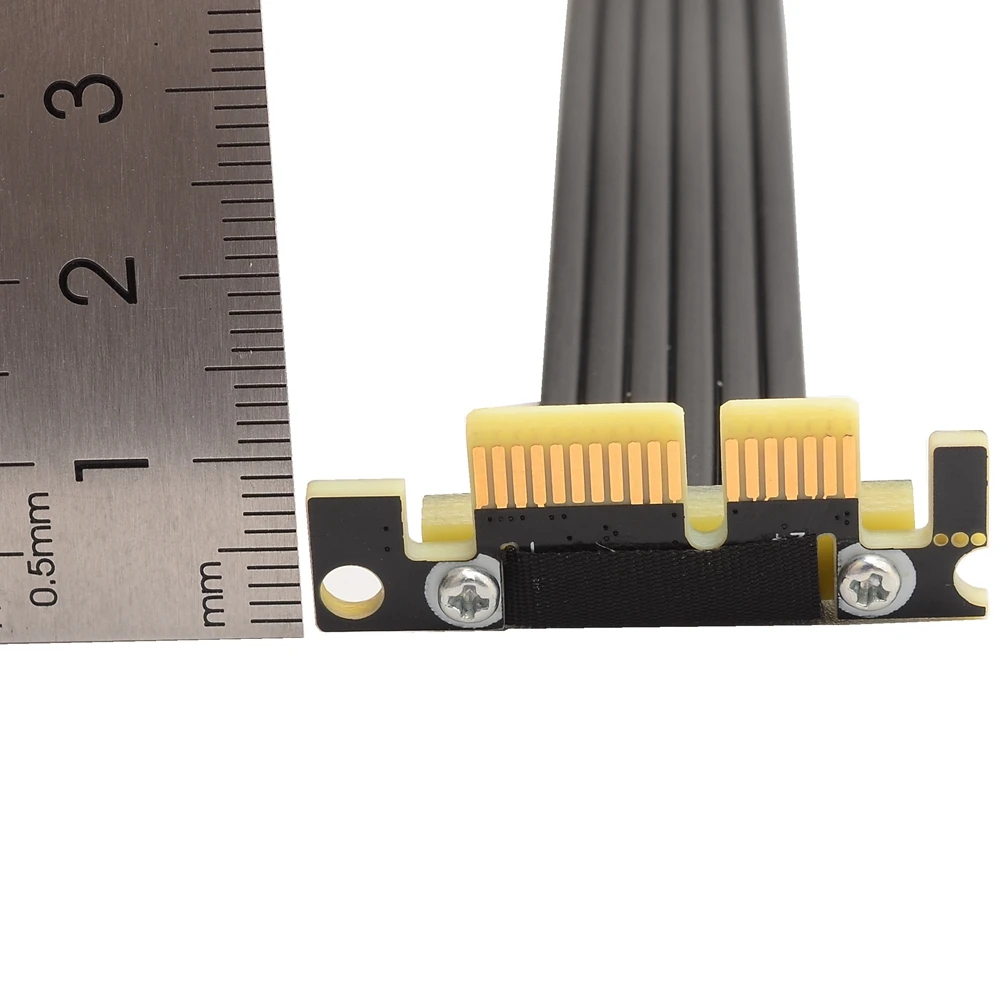

La altura expuesta después de insertar el modelo en doble ángulo recto en la ranura es de aproximadamente 6mm, como se muestra a continuación
Como se muestra en la imagen de arriba, la altura expuesta del cable de extensión es de 6mm, mida si la altura del espacio es aplicable.

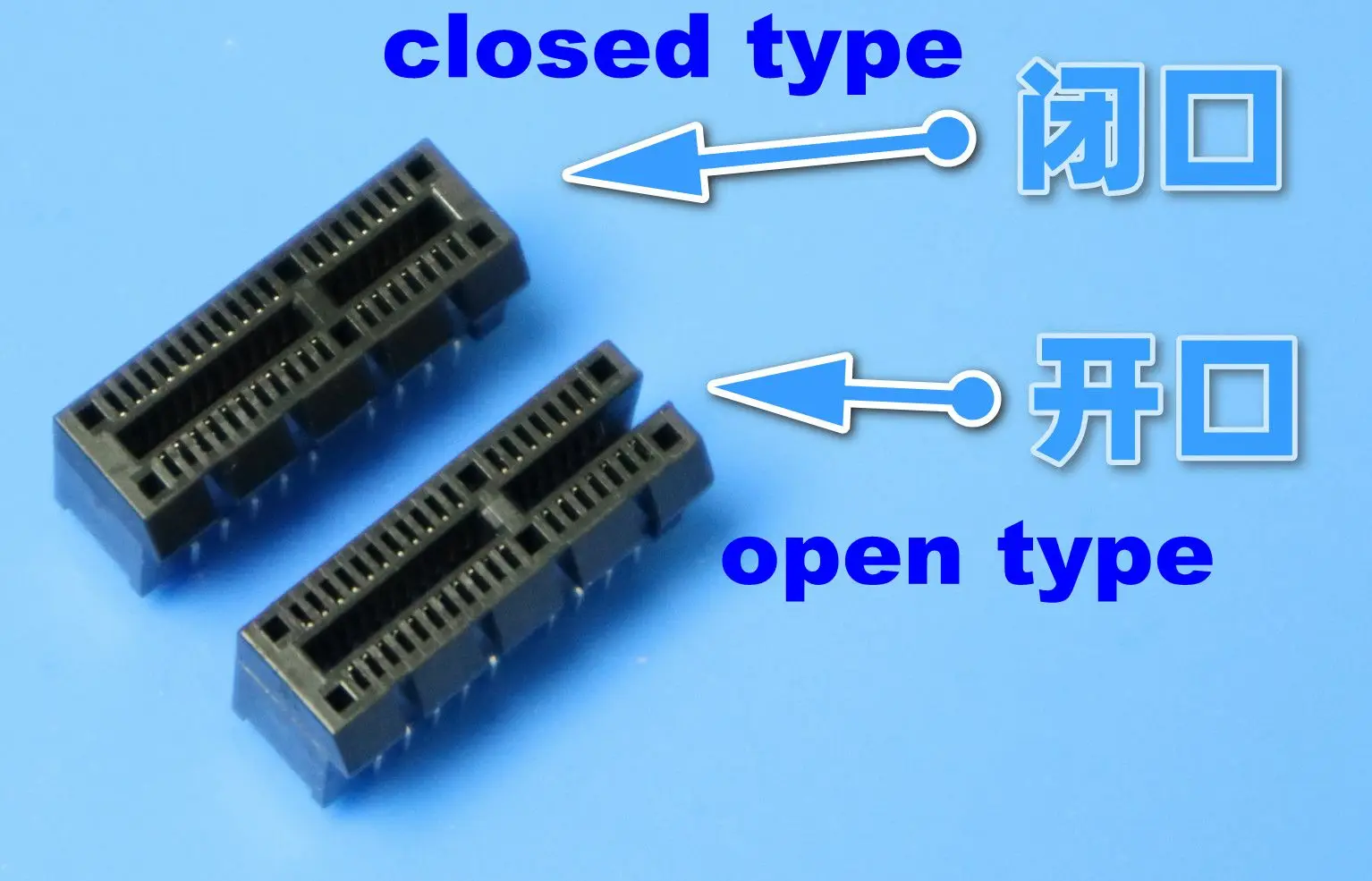

5) ¿Cuál es la diferencia entre la apertura y el cierre del conector?

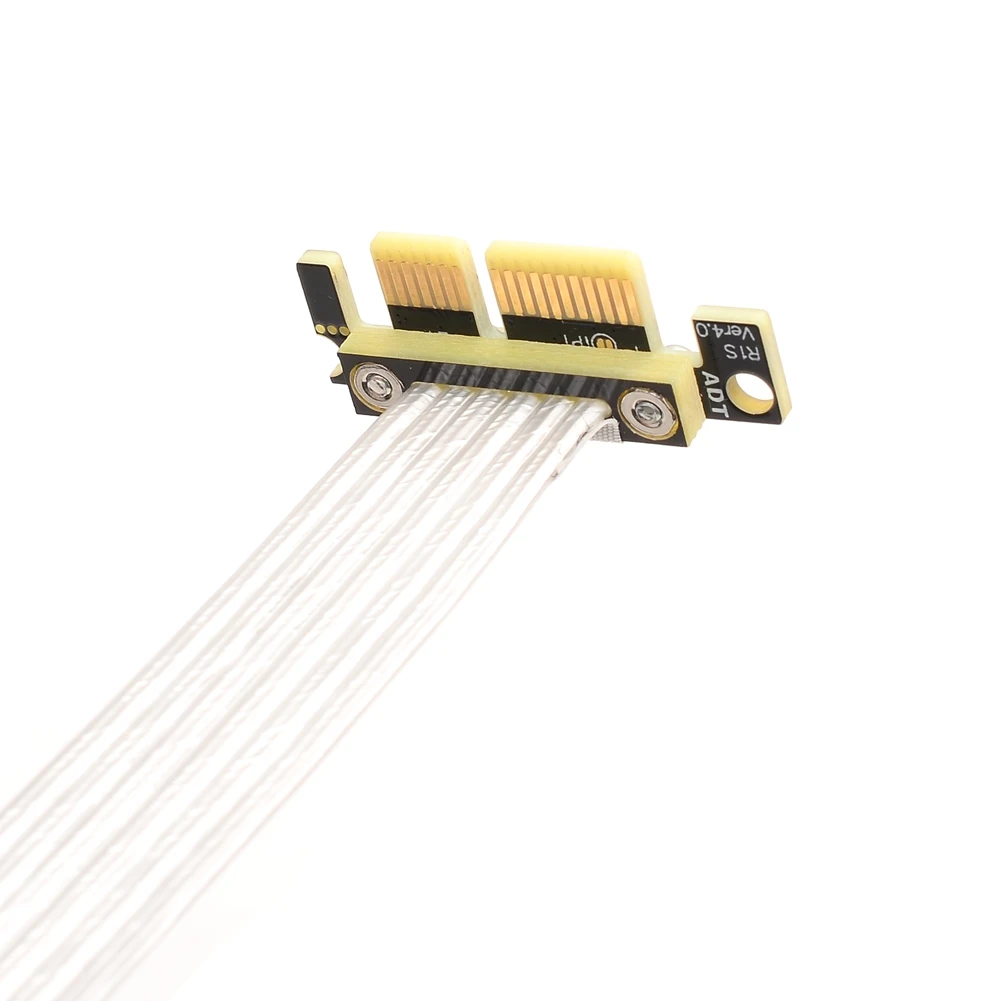

El tipo cerrado es más apretado y no es fácil que se caiga después de insertar la tarjeta de sonido. Solo se puede insertar la placa PCIe X1
El tipo abierto se puede insertar en la tarjeta de red X4 o en la tarjeta gráfica X16, que es más flexible de usar.
Si el enchufe hembra abierto se inserta incorrectamente, el equipo se quemará. Elija el enchufe hembra cerrado para estar más seguro.
