Marca: ADT-Link

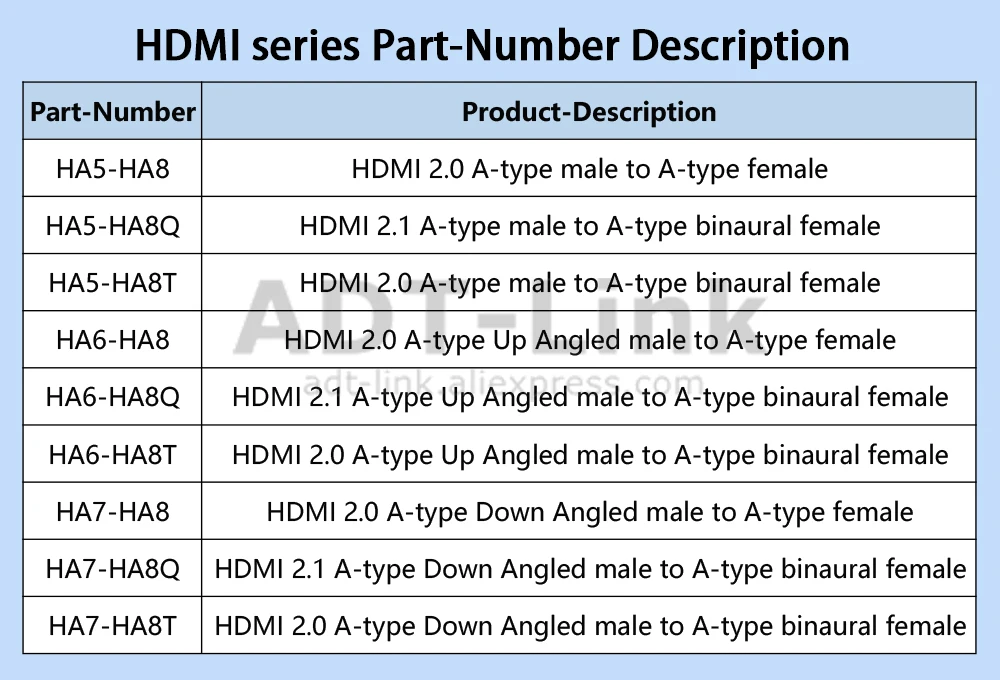

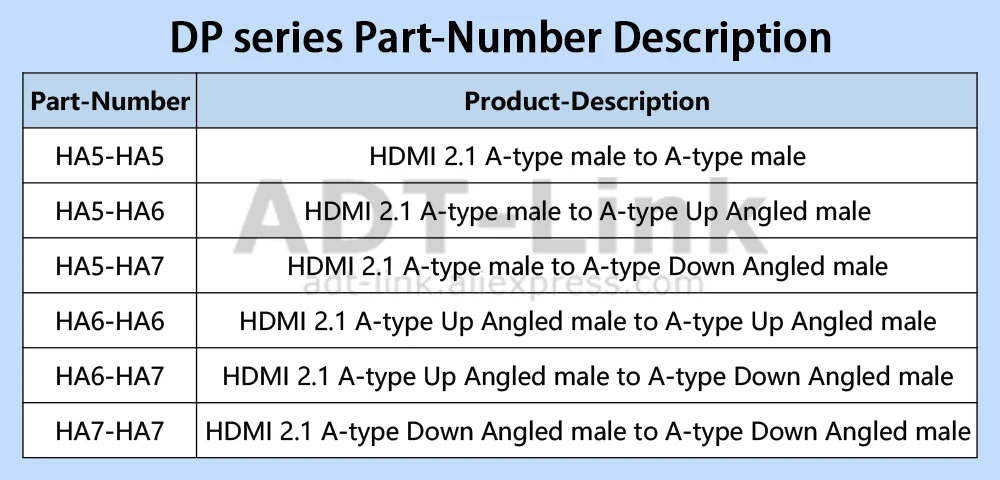

Modelo del producto: HAA-MF-24PHAA-MM-24PSerie de productos

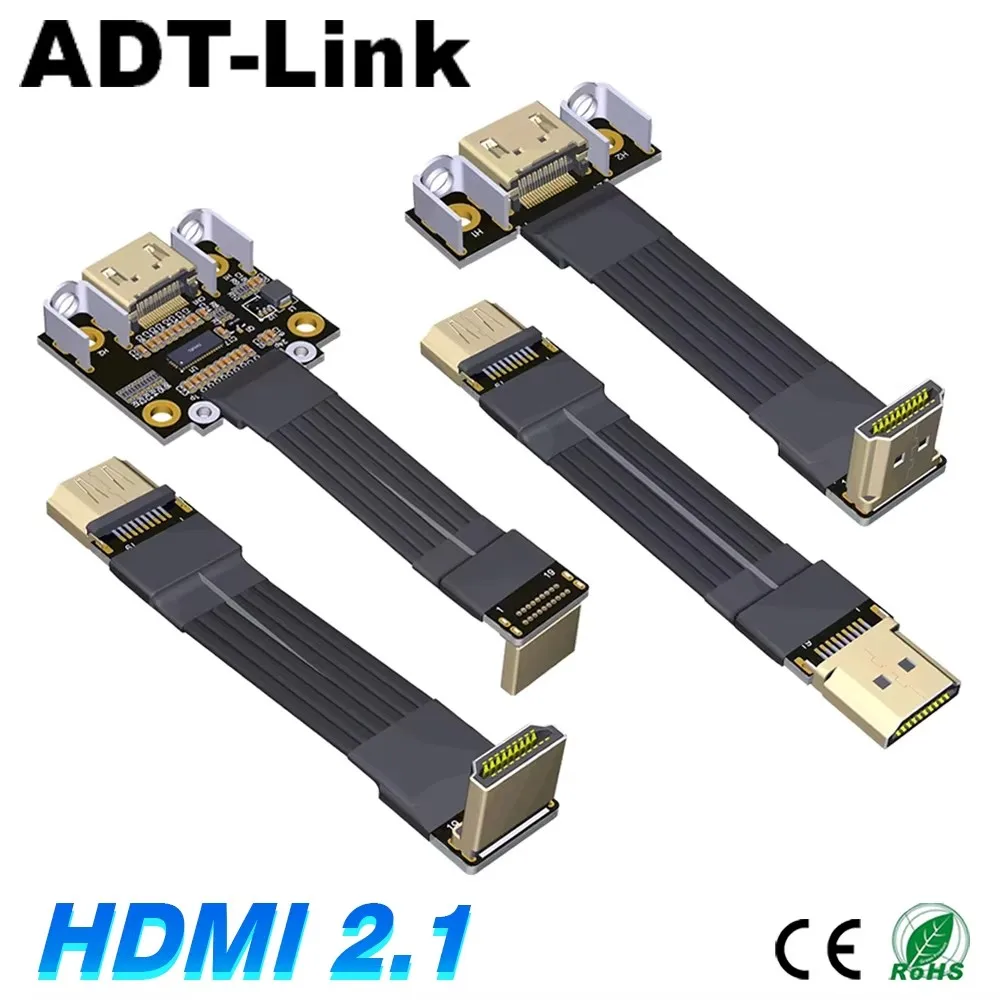

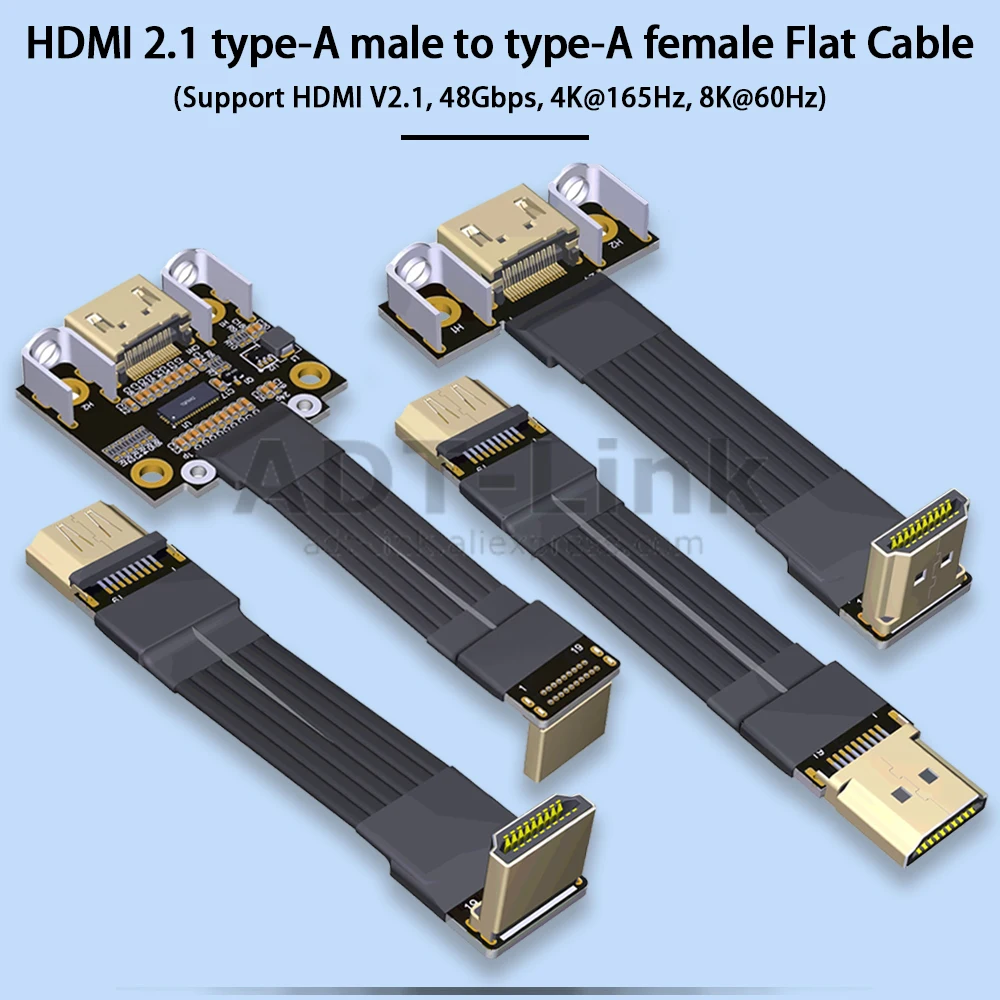

Nombre del producto: cable adaptador de extensión HD estándar (tipo A a tipo A)
Longitud del cable: 3cm-3m (se admite longitud de cable personalizada)
Especificaciones del producto: Compatible con HD 2,1/2,0
Consejos de adquisición: asegúrese de comprar 1 ~ 2 muestras primero y luego compre a granel después de probarlas y verificar que sean correctas.
Restricción de compra: Este producto está diseñado para conectarse a dispositivos internos integrados. No es adecuado para uso externo general. Se limita al ingeniero del producto especificar la compra. Los compradores individuales no deben realizar un pedido de compra. Este producto tiene una estructura frágil y no es adecuado para uso civil. No es fácil de usar para fines generales y no admite devoluciones ni cambios. Por favor, considérelo cuidadosamente antes de realizar un pedido.

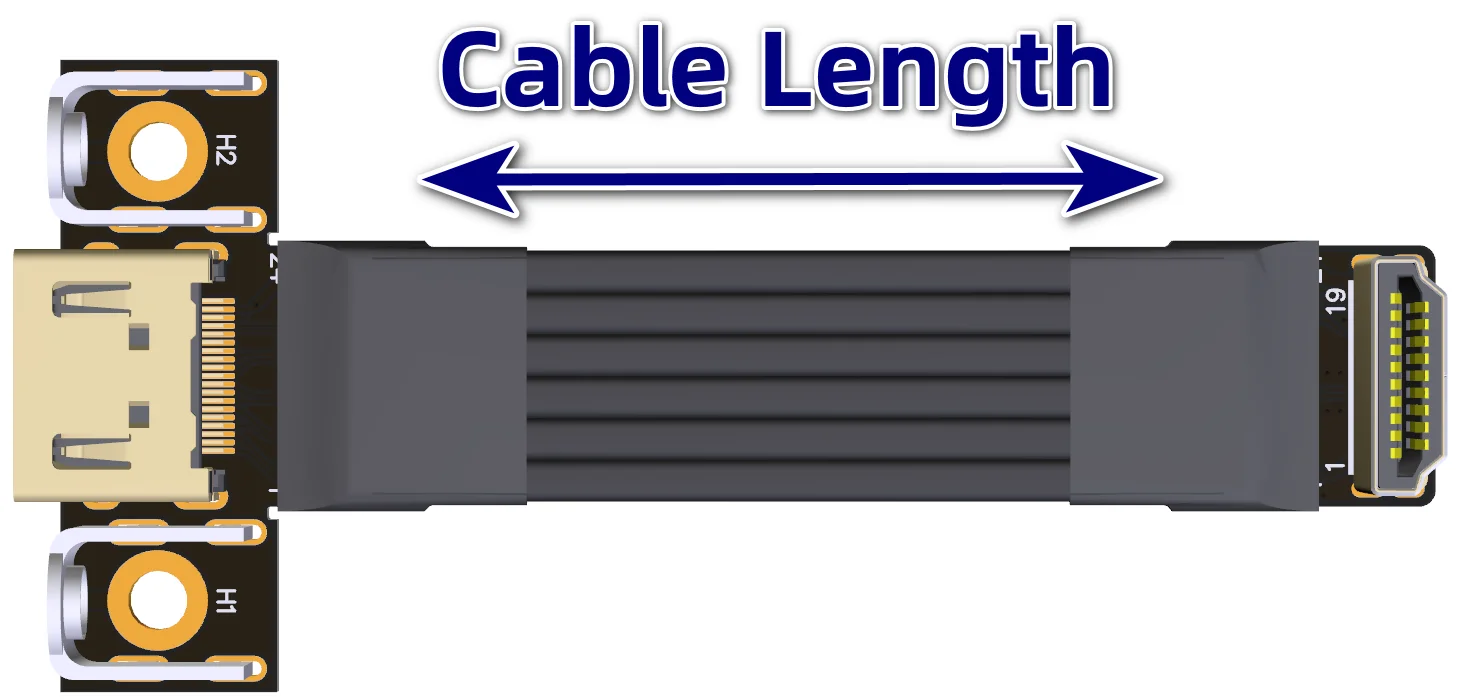

Descripción de la longitud del cable:
La Longitud del cable en nuestra tienda se refiere solo a la parte del cable, excluyendo PCB y conector. Si se incluyen PCB y conector, se deben agregar unos 4cm. Esto es aproximadamente 9cm de longitud. Consulte las dimensiones de la línea de 5cm de longitud a continuación.

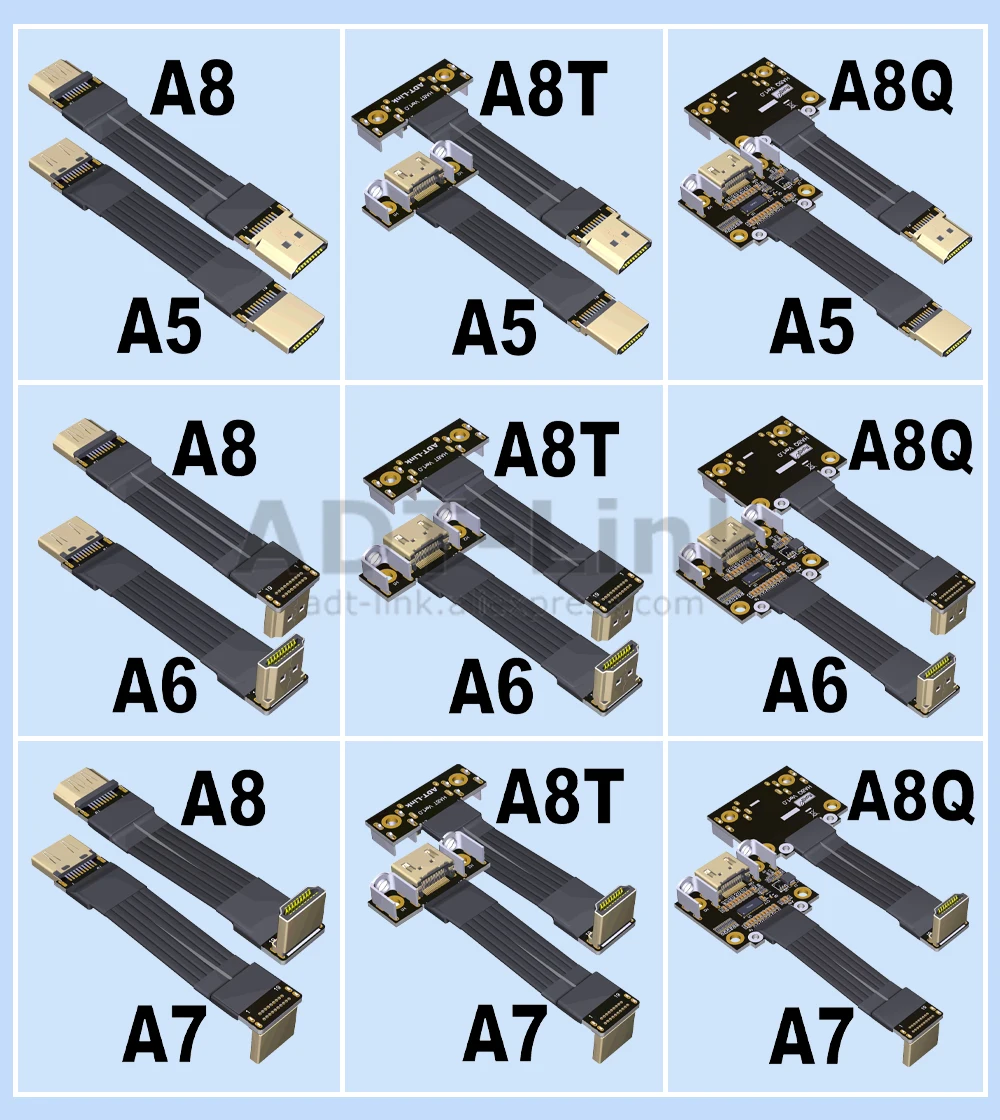

Nota 1:Modelo A8, el cable de extensión A8T no tiene chip troncal y se cambia 2 veces, es decir, la señal se atenuará si más de 2 cables HDMI están conectados. Puede haber problemas como la pantalla Flash, por lo que no es compatible con HDMI2.1 a toda velocidad, reduzca el uso de frecuencia.

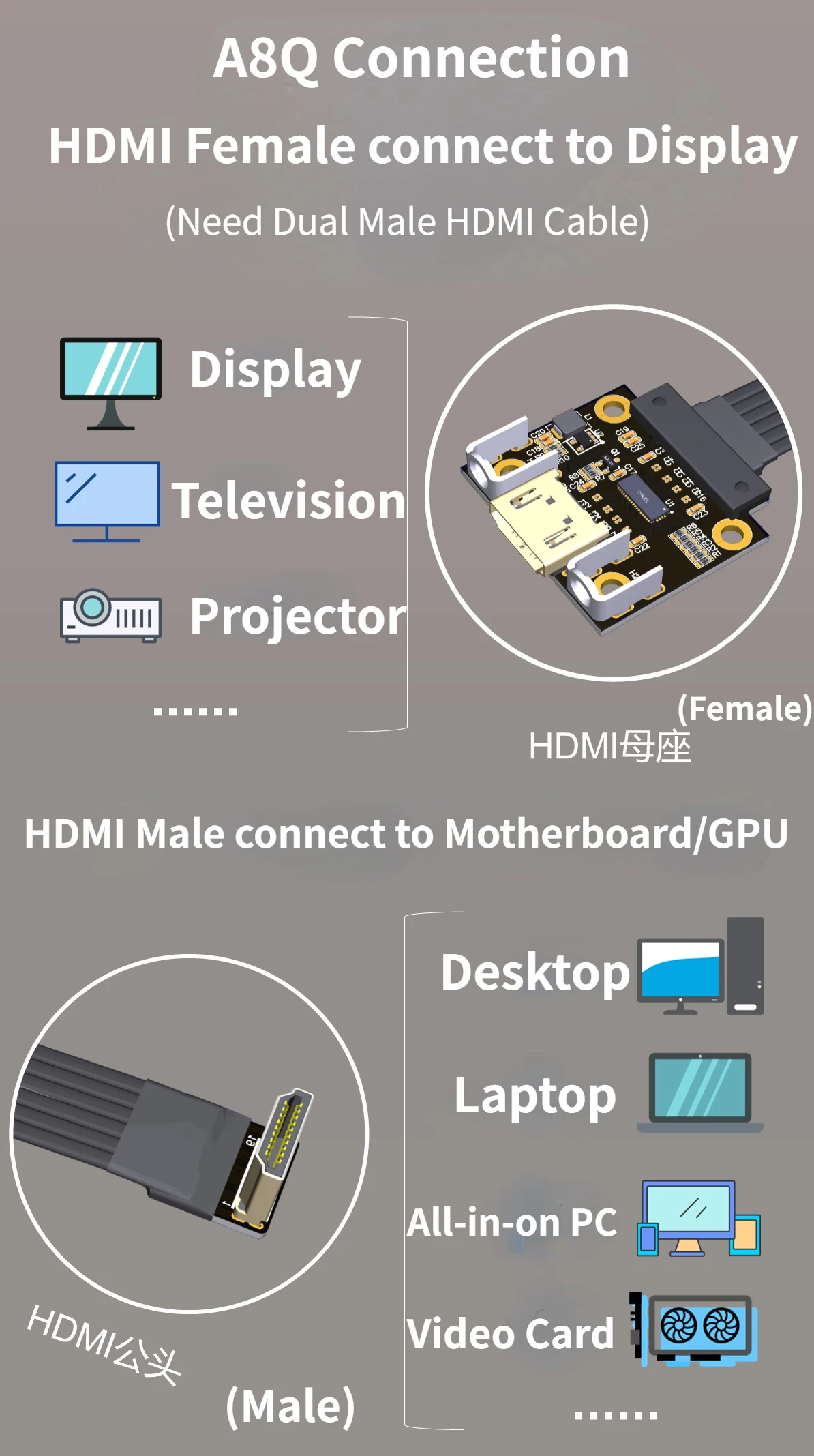

Nota 2:El modelo A8Q con la señal del chip de relé es unidireccional, el extremo hembra debe estar conectado a la pantalla, el otro extremo debe estar conectado a la placa base o tarjeta de video

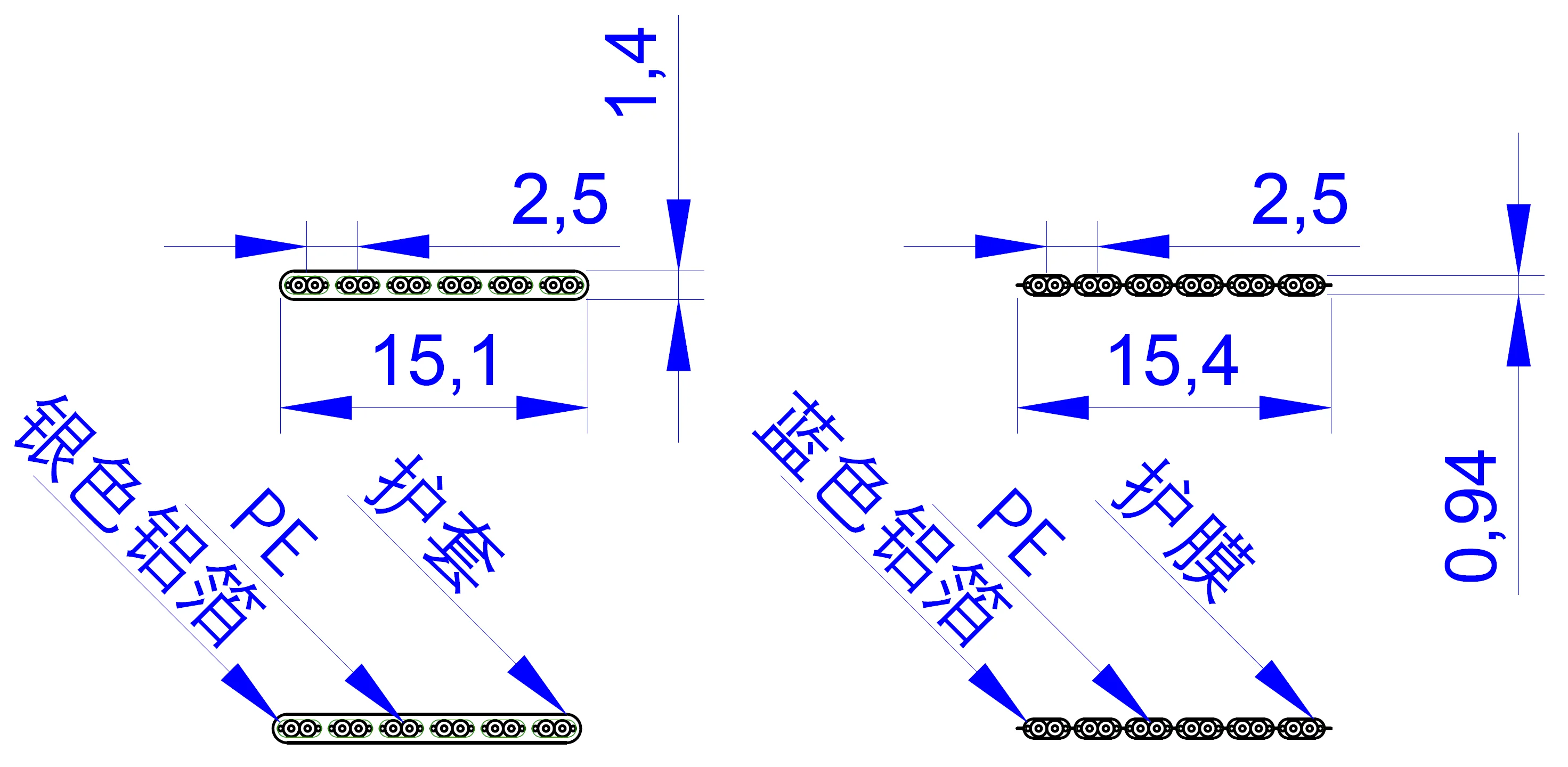

El grosor del modelo negro es de 1,3mm, el modelo plateado es de 1,4mm y el modelo azul es de 0,94mm.
Modelo A8Q, ¿cuál es la distancia del agujero de A8T?

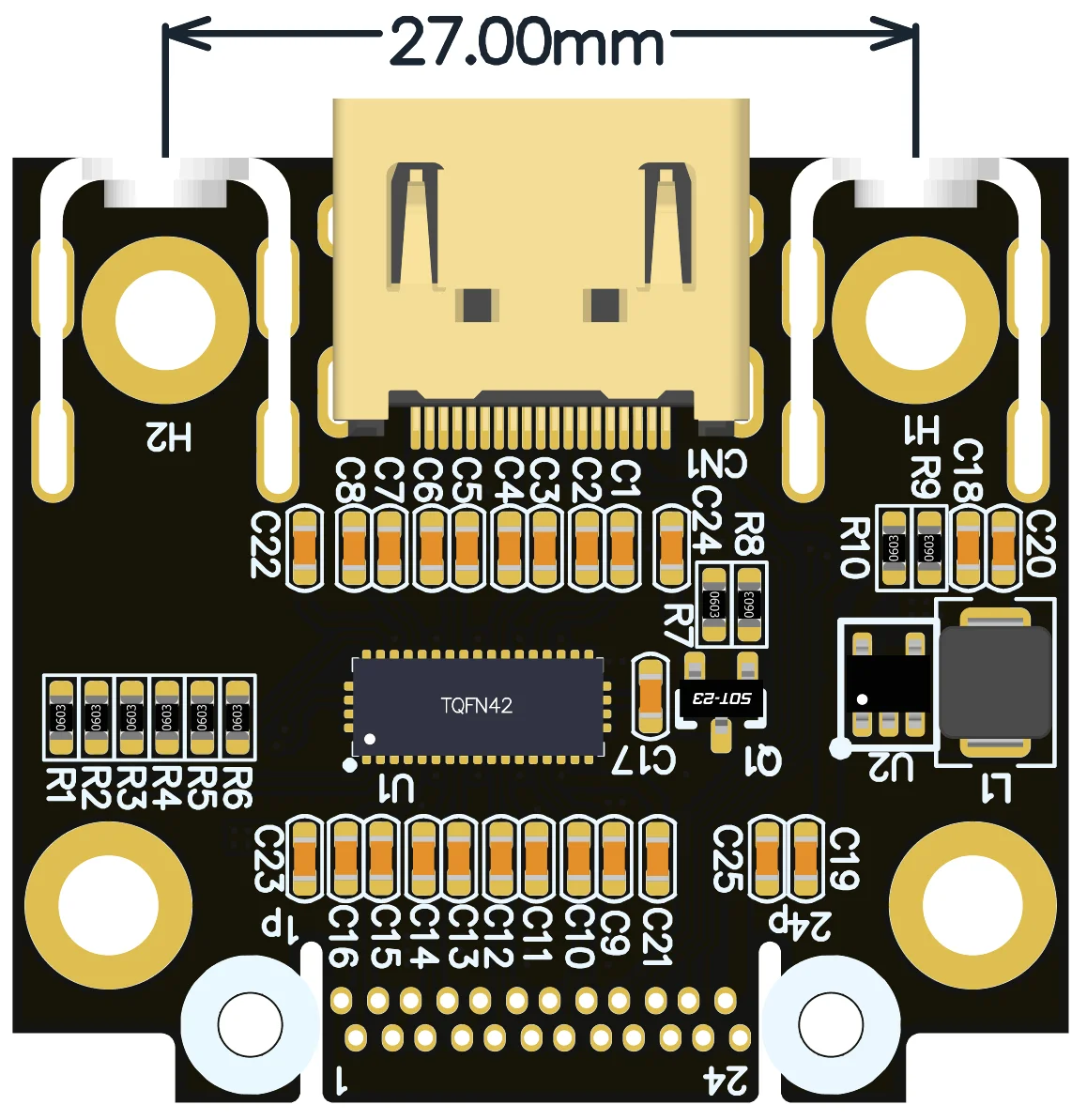

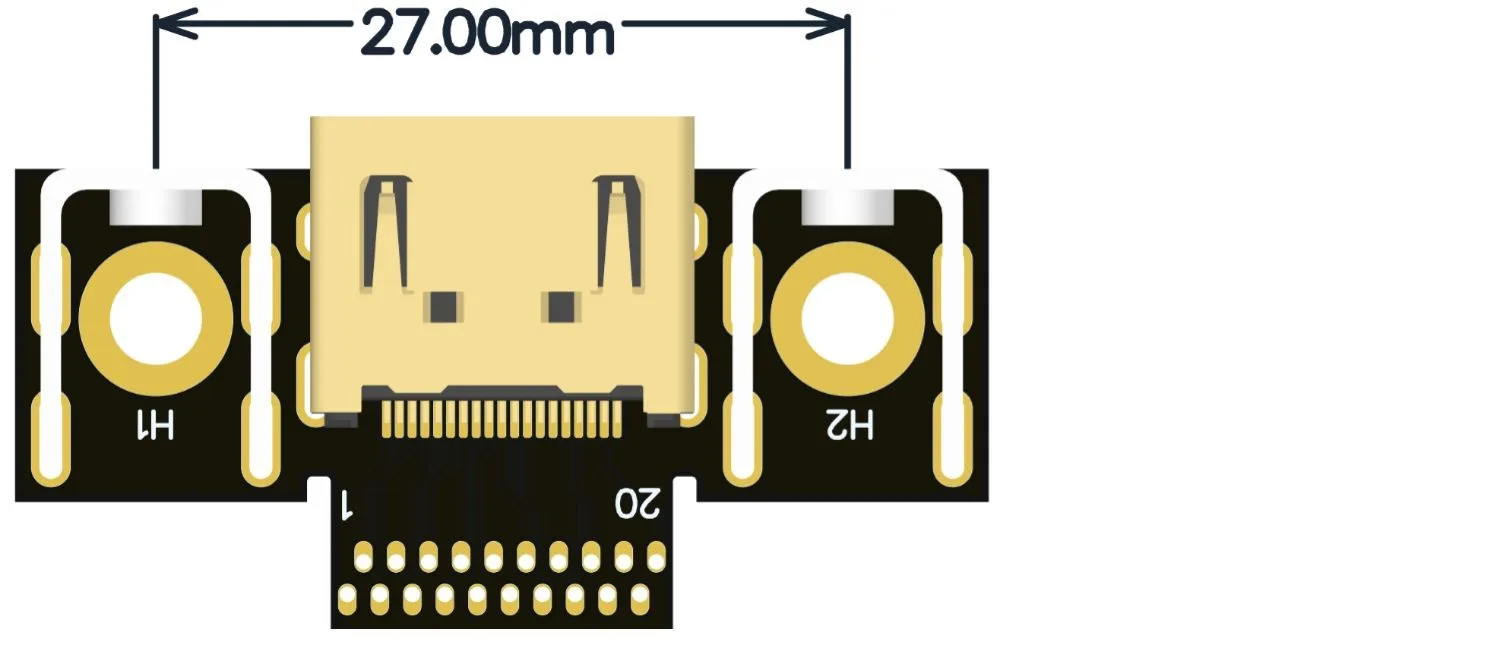

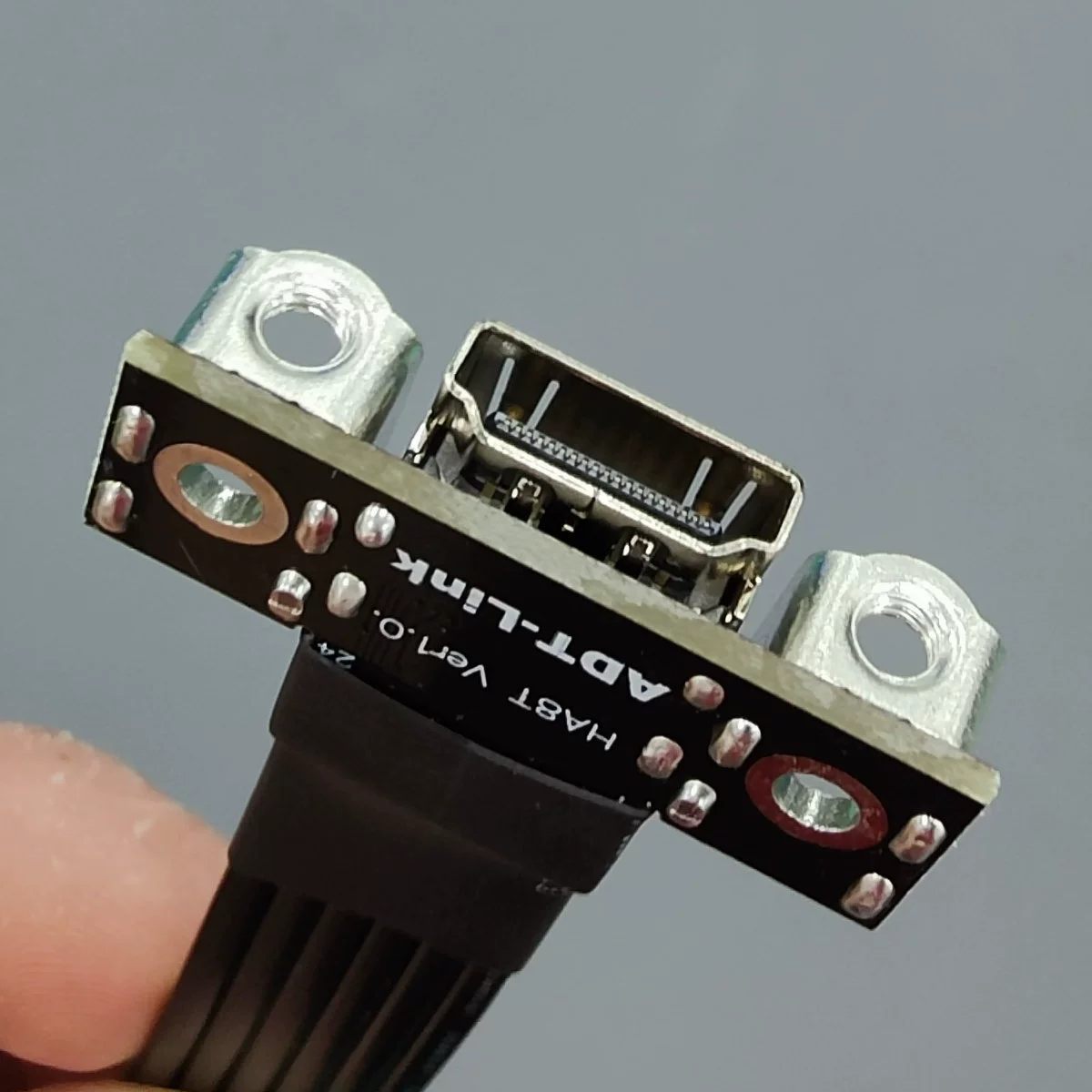

Utilice tornillos M4 como se muestra en la siguiente figura. El espacio entre agujeros es de 27mm. Para obtener más detalles, consulte el dibujo en 3D

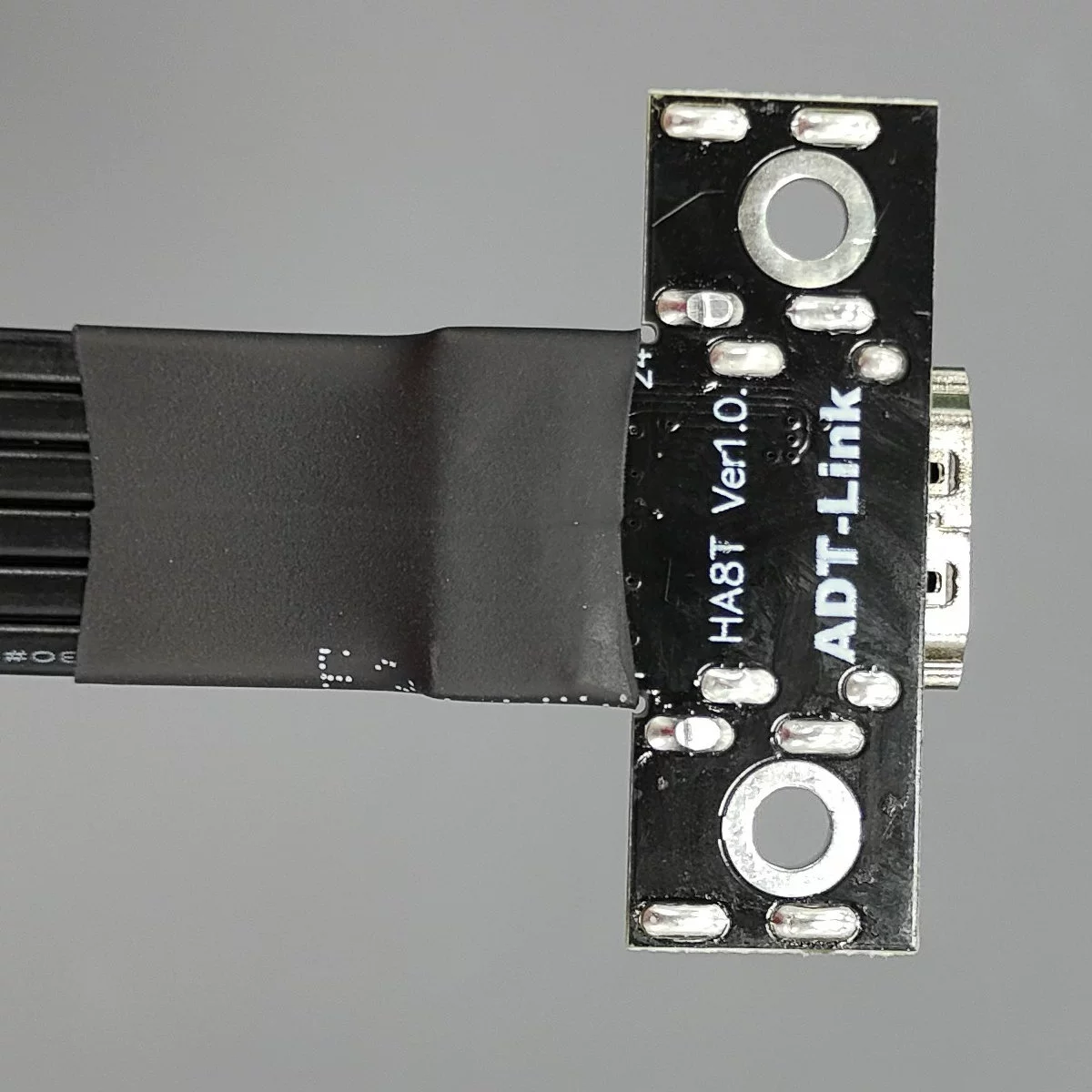

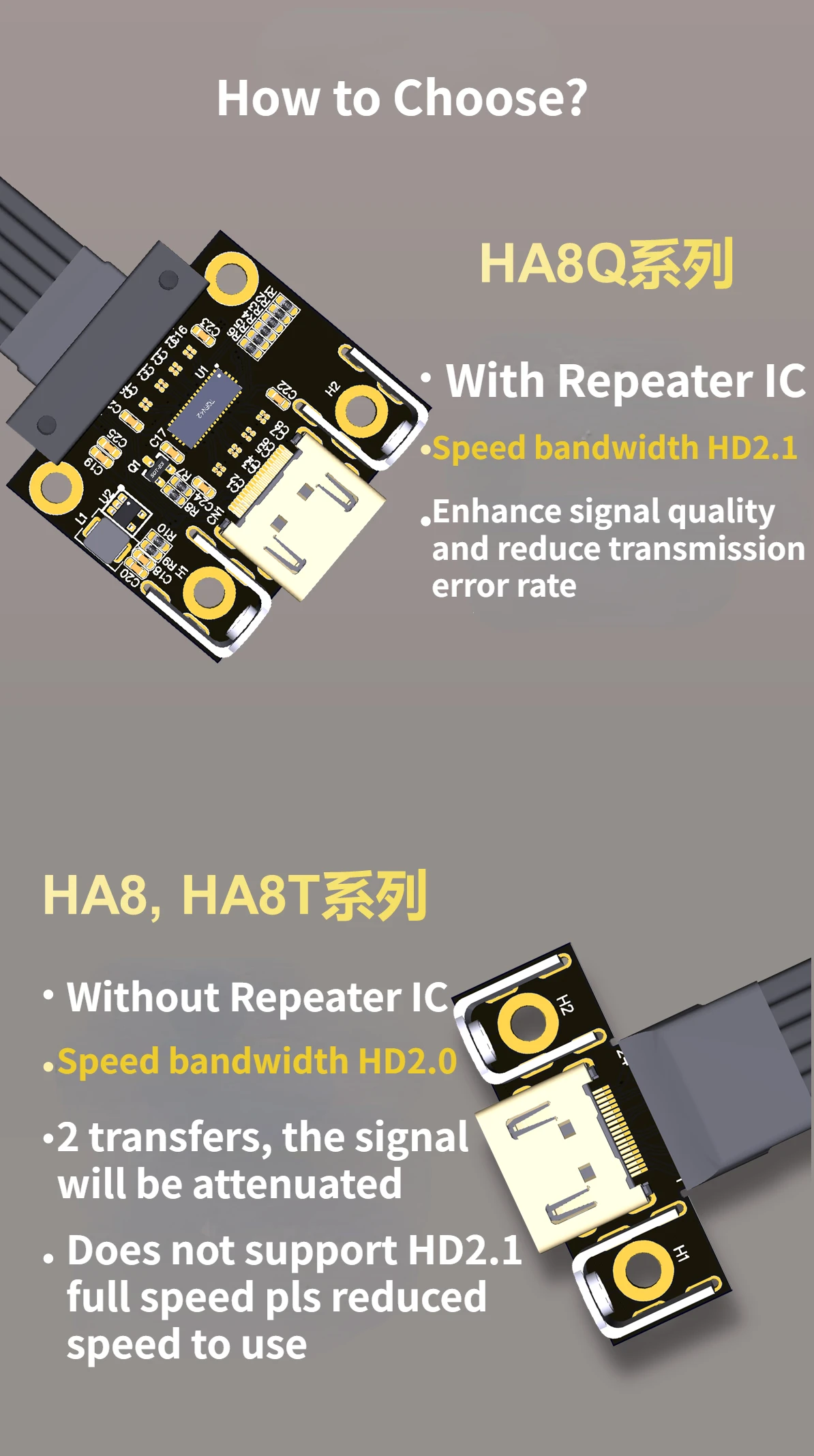

Modelo HA8T (imagen derecha) sin chip, la atenuación de la señal después de que dos cables HDMI estén conectados en serie puede no cumplir con los requisitos de transmisión de señal de alta velocidad HDMI2.1.

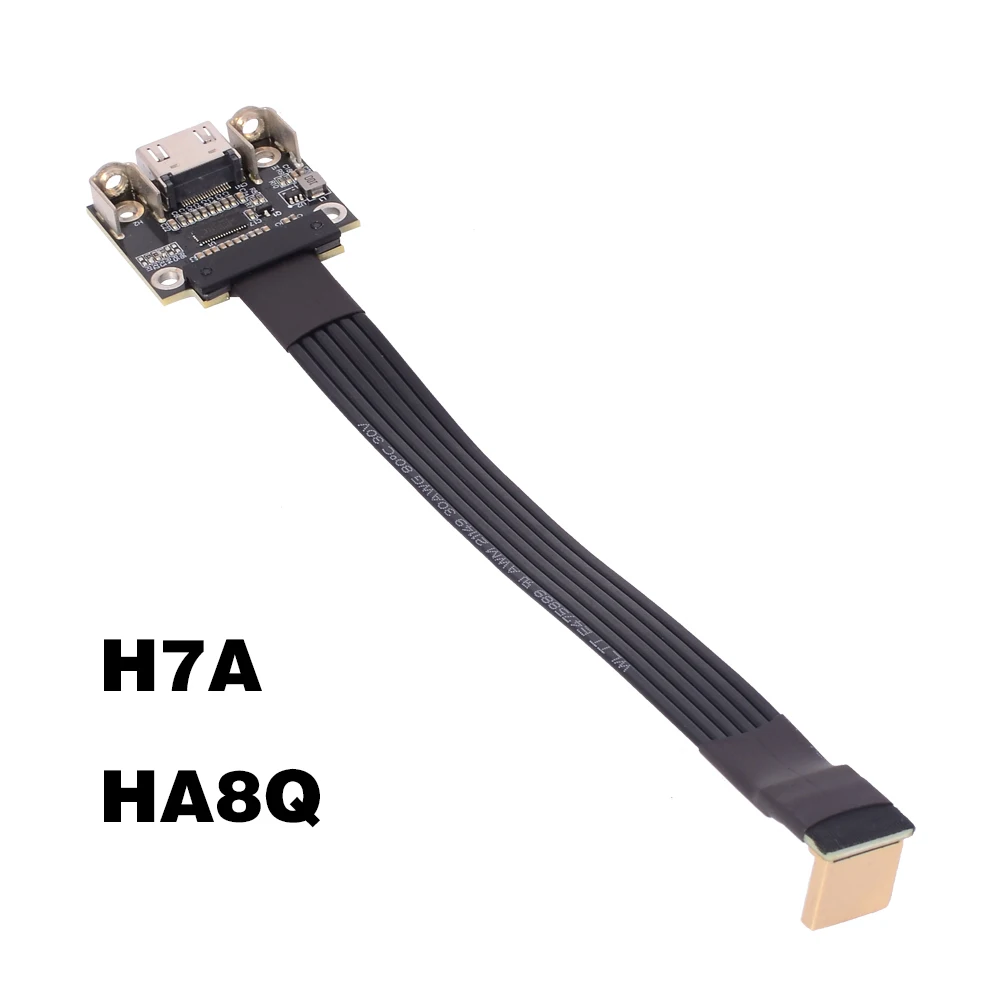

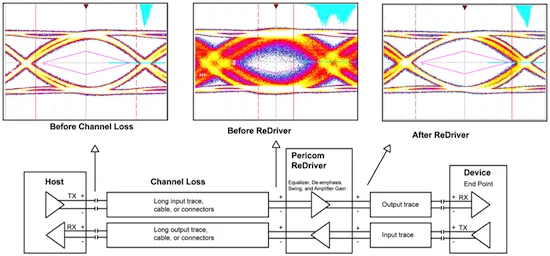

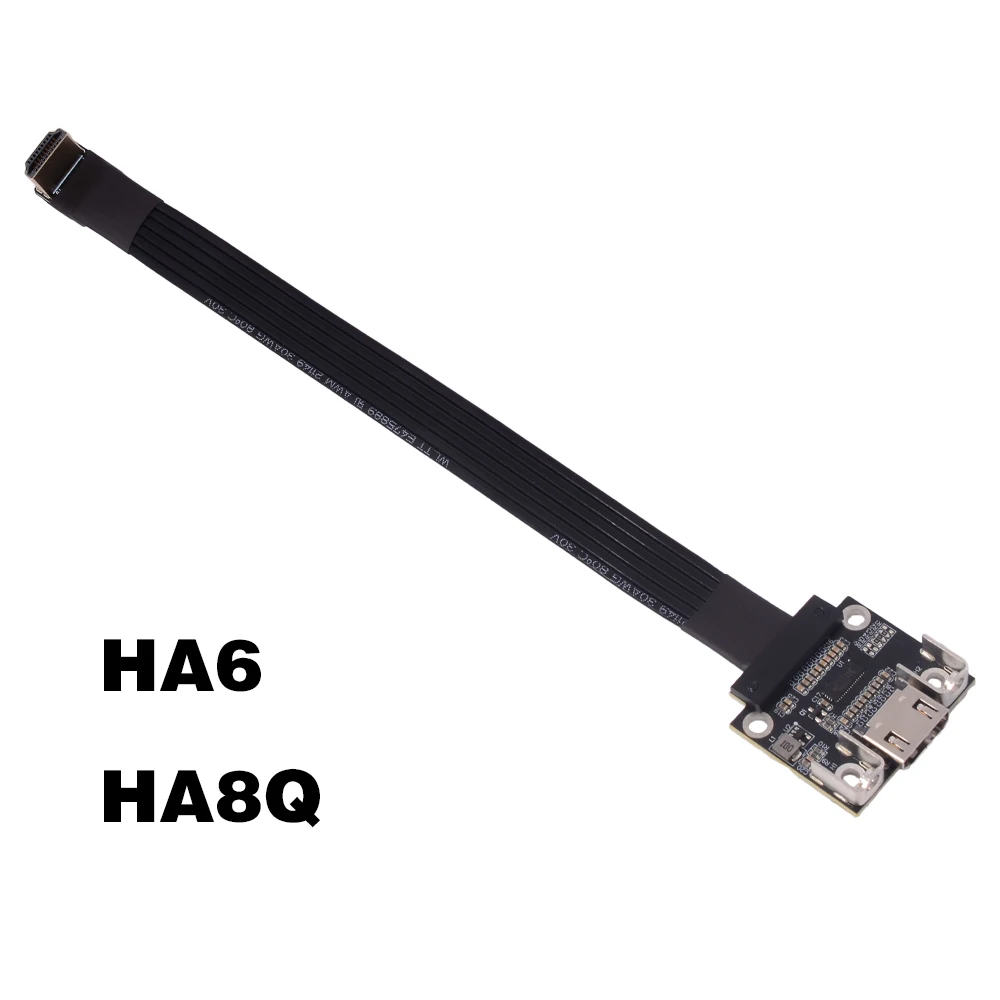

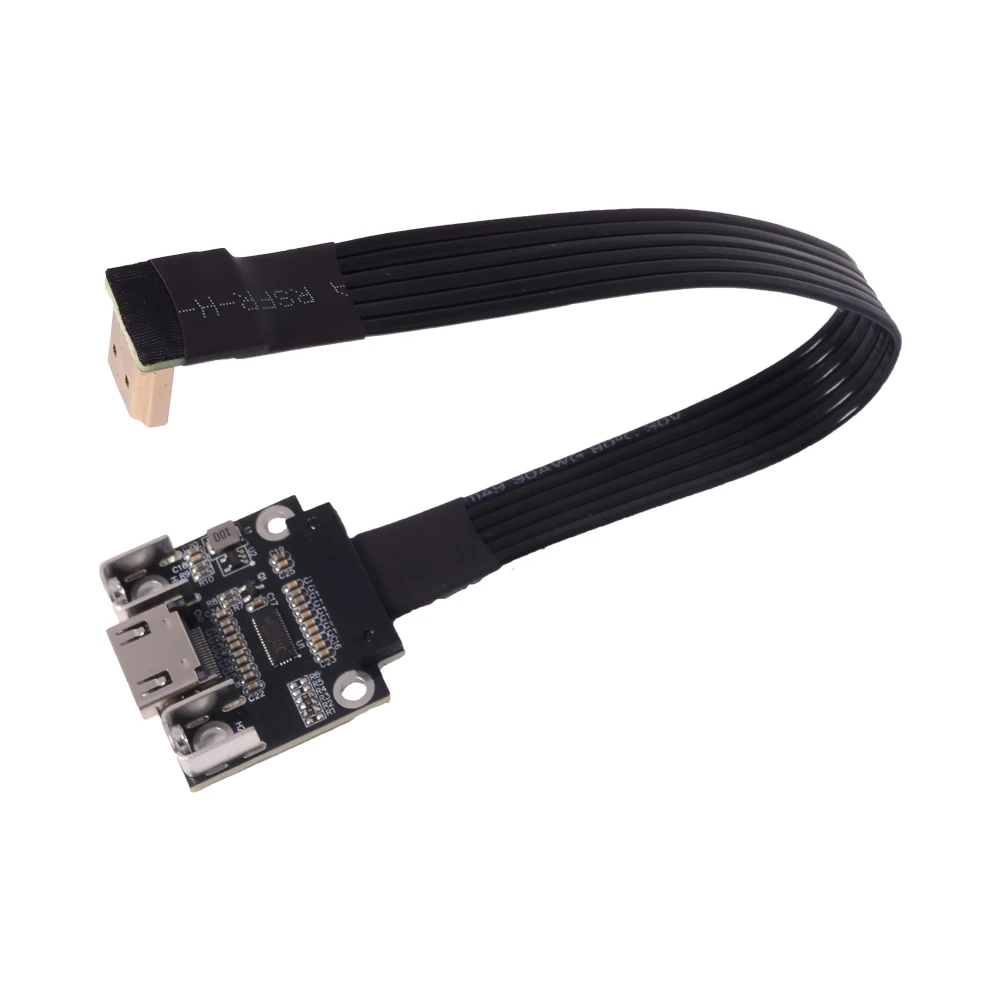

El modelo HA8Q (izquierda) tiene un chip que utiliza los diodos/Repetidor IC Pericom Redriver, que regenera las señales y mejora su calidad. Para reducir la tasa de error de la transmisión de la señal, consulte el diagrama a continuación :
