Descripción
El adaptador WiFi PCI-E a PCIe X1 con ranura SIM está pensado para usuarios que desean aprovechar mini tarjetas PCI-E inalámbricas (WiFi, 3G, 4G, LTE) en un PC de sobremesa. Gracias a su diseño, permite instalar módulos procedentes de portátiles o equipos integrados y darles una nueva vida dentro de un ordenador de escritorio, añadiendo conectividad inalámbrica y, en muchos casos, soporte para datos móviles mediante tarjeta SIM.
Este kit resulta especialmente útil para entusiastas del hardware, makers y profesionales que necesitan una solución flexible para integrar tarjetas Mini PCI-E en chasis ATX o microATX. En lugar de recurrir a adaptadores USB externos, puedes montar la tarjeta directamente en una ranura PCIe X1, obteniendo una instalación más limpia, mejor ventilada y con menos cables visibles en la parte frontal del equipo.

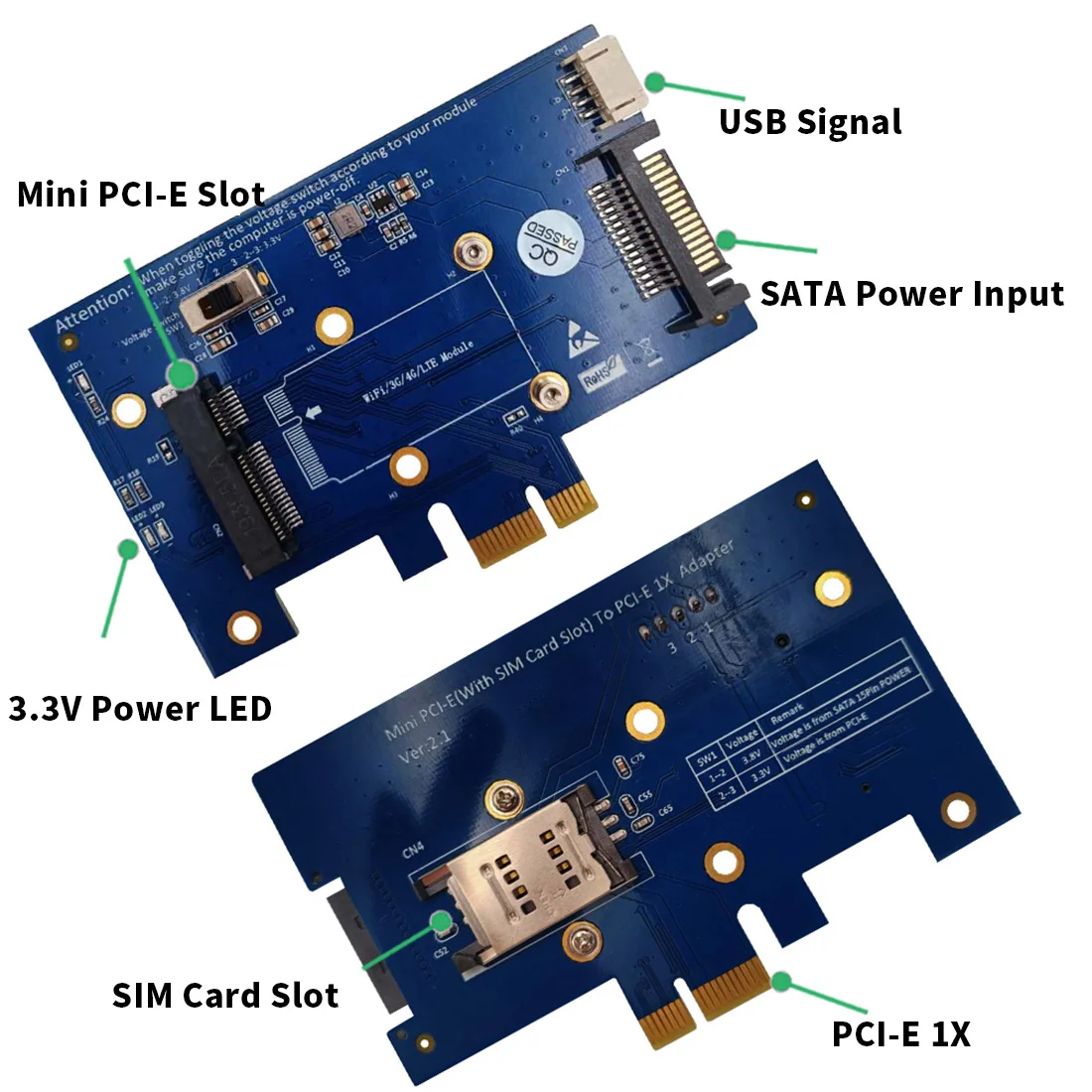

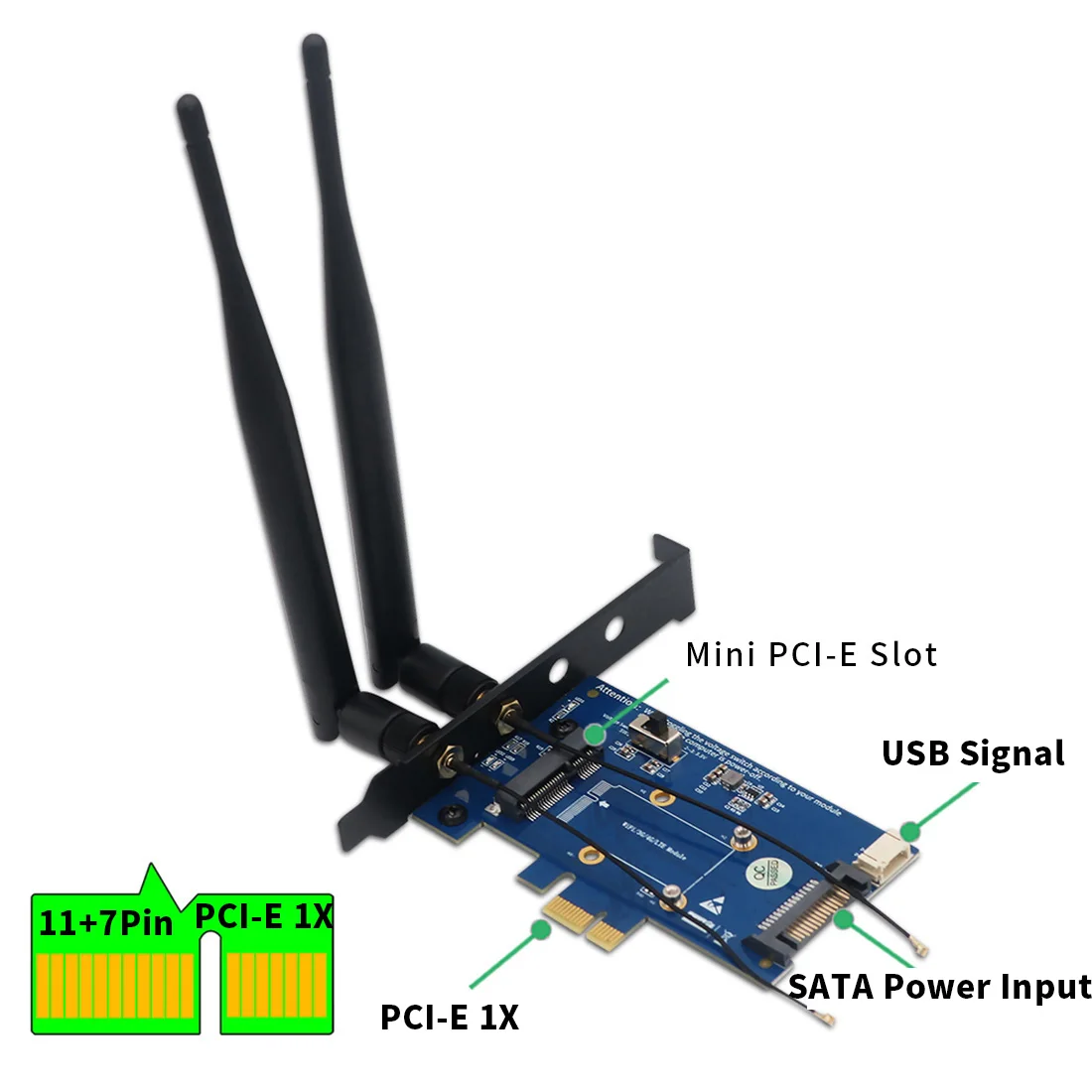

Características principales del adaptador
- Interfaz PCIe X1 para instalación en placas base de PC de sobremesa.
- Ranura Mini PCI-E compatible con tarjetas WiFi, WWAN, 3G, 4G y LTE basadas en USB 2.0.
- Ranura SIM integrada para módulos de datos móviles que requieren tarjeta SIM.

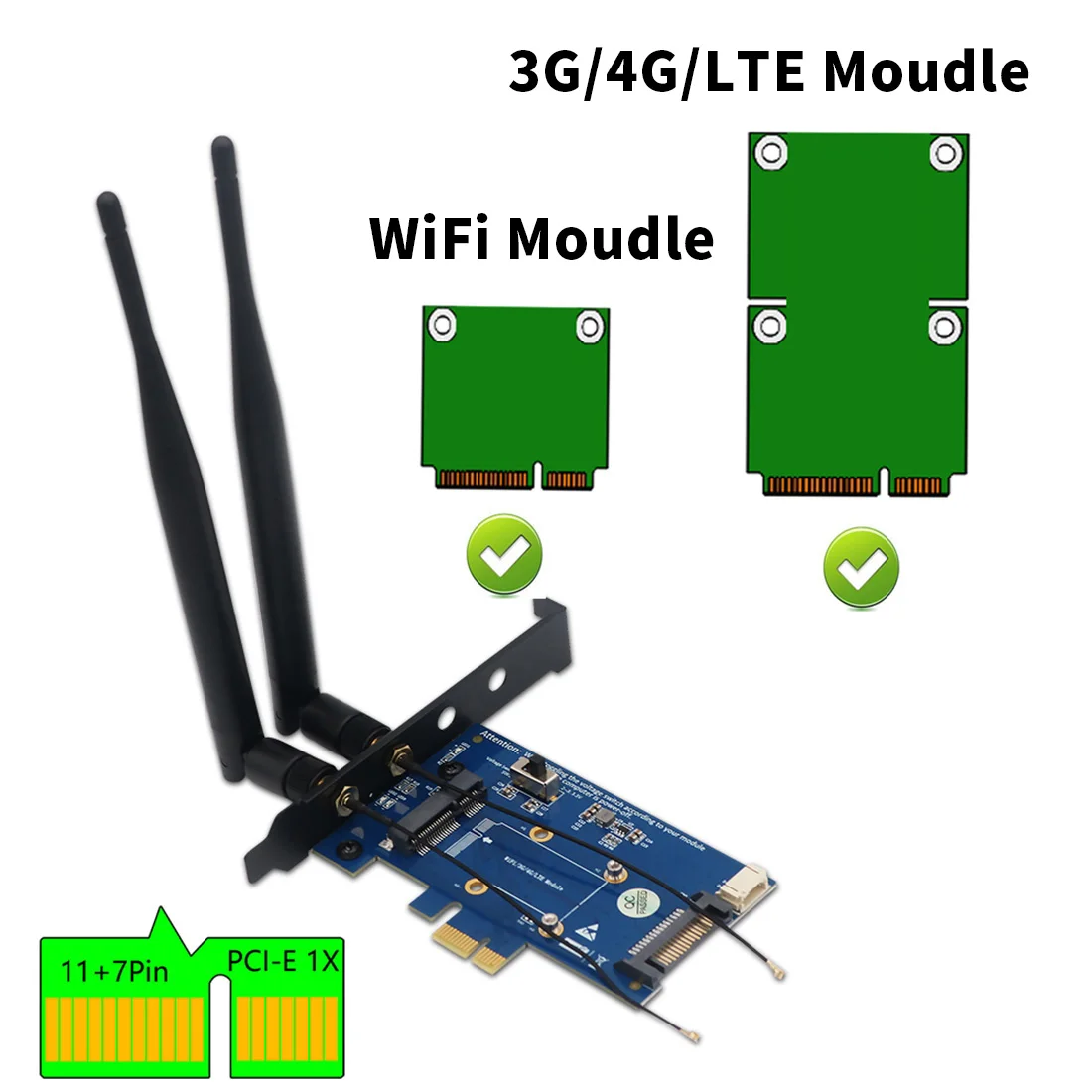

- Soporte para formatos de tarjeta de tamaño medio (30 x 26,8 mm) y tamaño completo (30 x 50 mm).
- Compatible con tarjetas WiFi + Bluetooth combo de interfaz Mini PCI-E.
- Incluye antenas externas de 2,4G/5G para mejorar la cobertura inalámbrica.
- Incluye soportes metálicos de perfil alto y bajo para diferentes tipos de chasis.
Compatibilidad y protocolo de las tarjetas Mini PCI-E
Este adaptador está diseñado para tarjetas Mini PCI-E que utilizan protocolo USB 2.0, como muchos módulos WiFi, 2G GSM, GPRS, 3G, CDMA, WLAN, WWLAN, módems HSPA, GPS, 4G WiMAX y LTE. Es importante comprobar en la documentación de tu tarjeta que realmente trabaja sobre interfaz USB 2.0 y no sobre USB 3.0 u otros protocolos propietarios, ya que en ese caso el adaptador podría no ser compatible.
Antes de realizar la instalación, se recomienda verificar el modelo exacto de la tarjeta Mini PCI-E que vas a utilizar y confirmar que su formato físico (medio o completo) es compatible. El adaptador incluye soporte tanto para tarjetas de tamaño medio (30 x 26,8 mm) como para tarjetas de tamaño completo (30 x 50 mm), ofreciendo así una gran flexibilidad a la hora de reaprovechar hardware procedente de portátiles o equipos integrados.

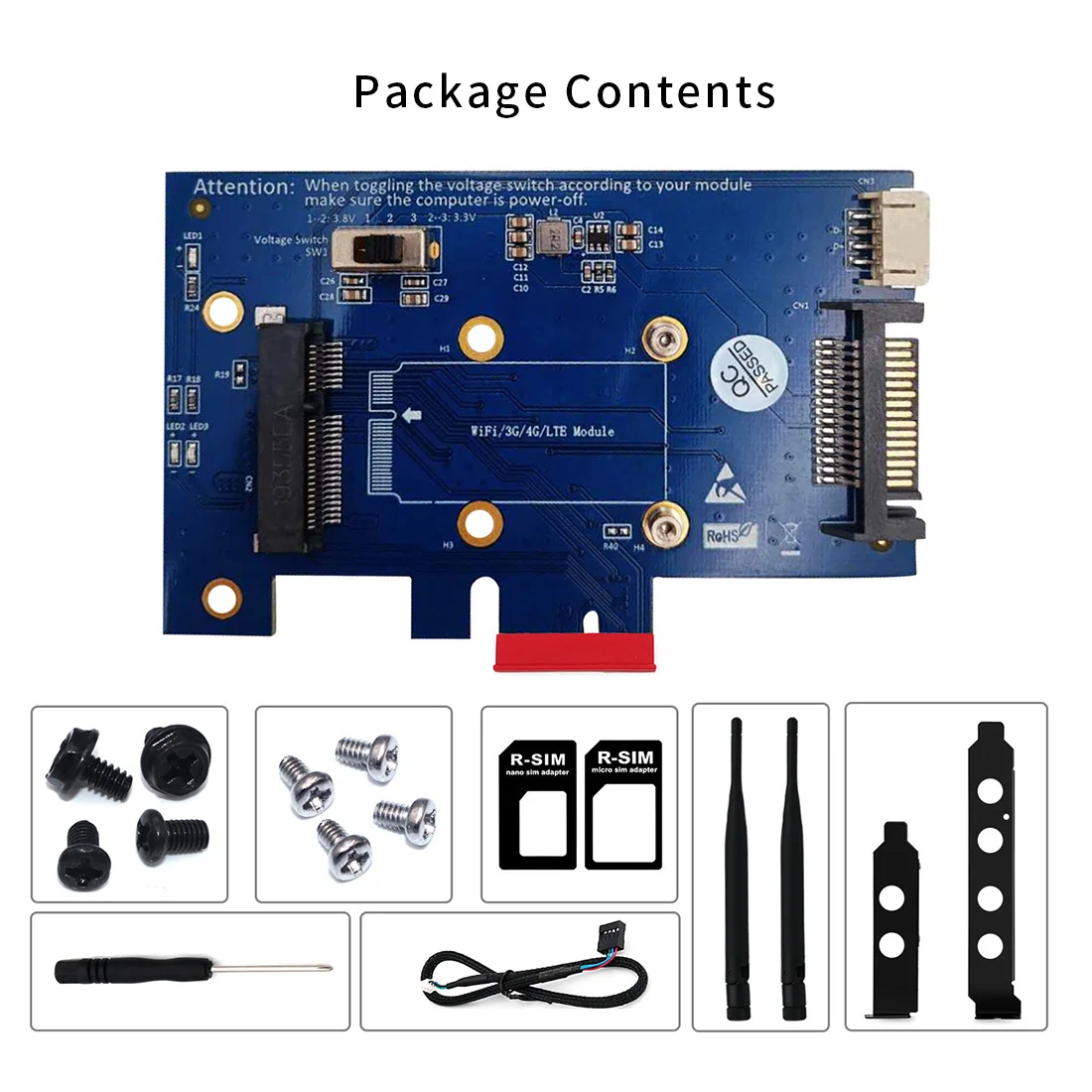

Contenido del kit incluido
El paquete suele incluir todos los elementos necesarios para realizar una instalación limpia en un PC de sobremesa:
- 1 adaptador Mini PCI-E a PCIe X1 para la placa base.
- 2 antenas externas 2,4G/5G para mejorar la recepción WiFi.
- 2 soportes metálicos (perfil alto y bajo) para adaptarse a distintos chasis.
- 1 cable USB para conectar funciones internas adicionales si la tarjeta lo requiere.
- 1 destornillador para fijar la tarjeta Mini PCI-E al adaptador.
- 1 kit de adaptador extensor de tarjeta SIM para facilitar el acceso a la SIM.
- 6 tornillos para asegurar todos los componentes en su sitio.
Instalación básica en un PC de sobremesa
El proceso de instalación es relativamente sencillo para cualquier usuario con experiencia básica en montaje de PC. En primer lugar, apaga el equipo y desconéctalo de la corriente. A continuación, abre la caja y localiza una ranura PCIe X1 libre en la placa base. Retira la tapa del slot correspondiente en la parte trasera del chasis y fija el adaptador utilizando el soporte de perfil alto o bajo, según corresponda.

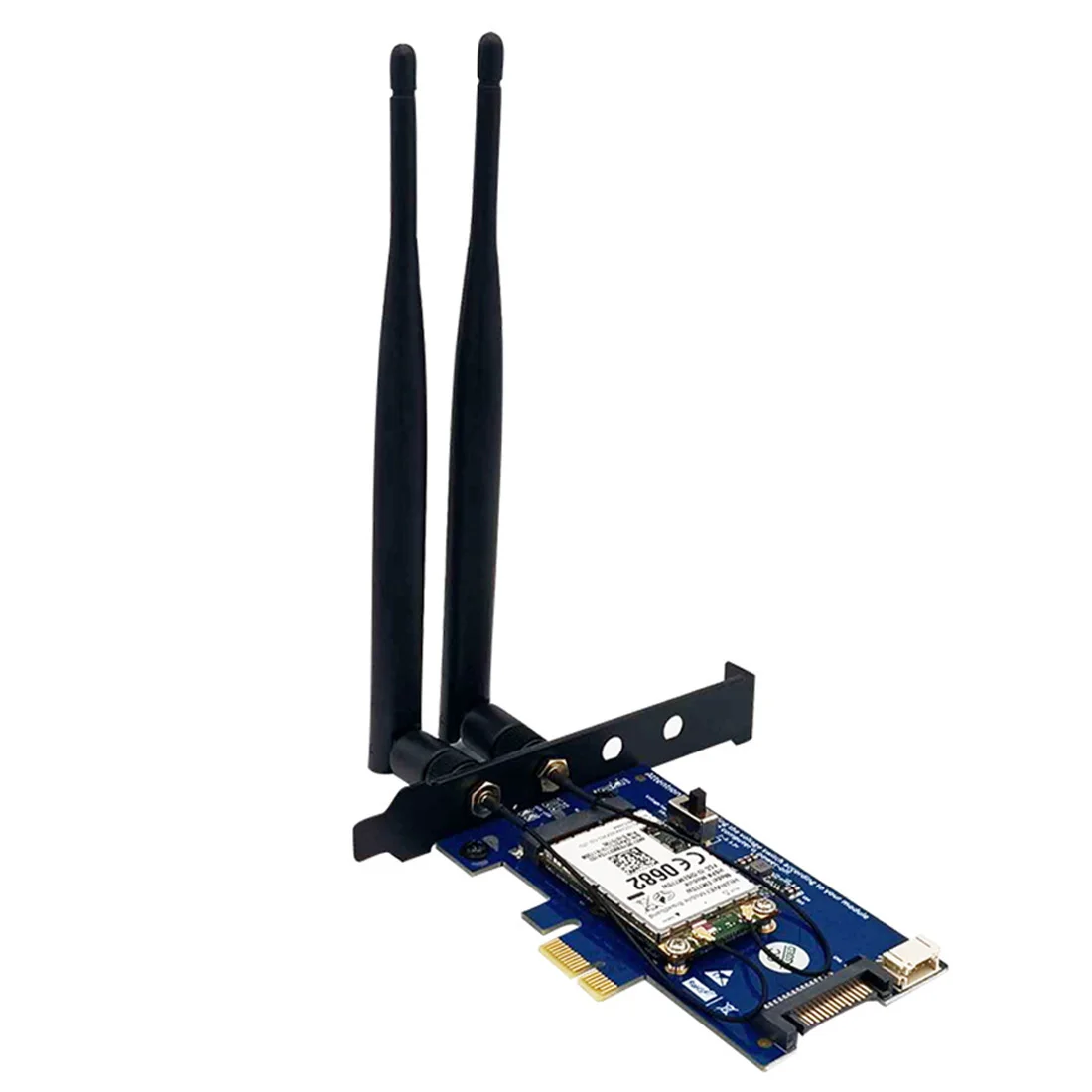

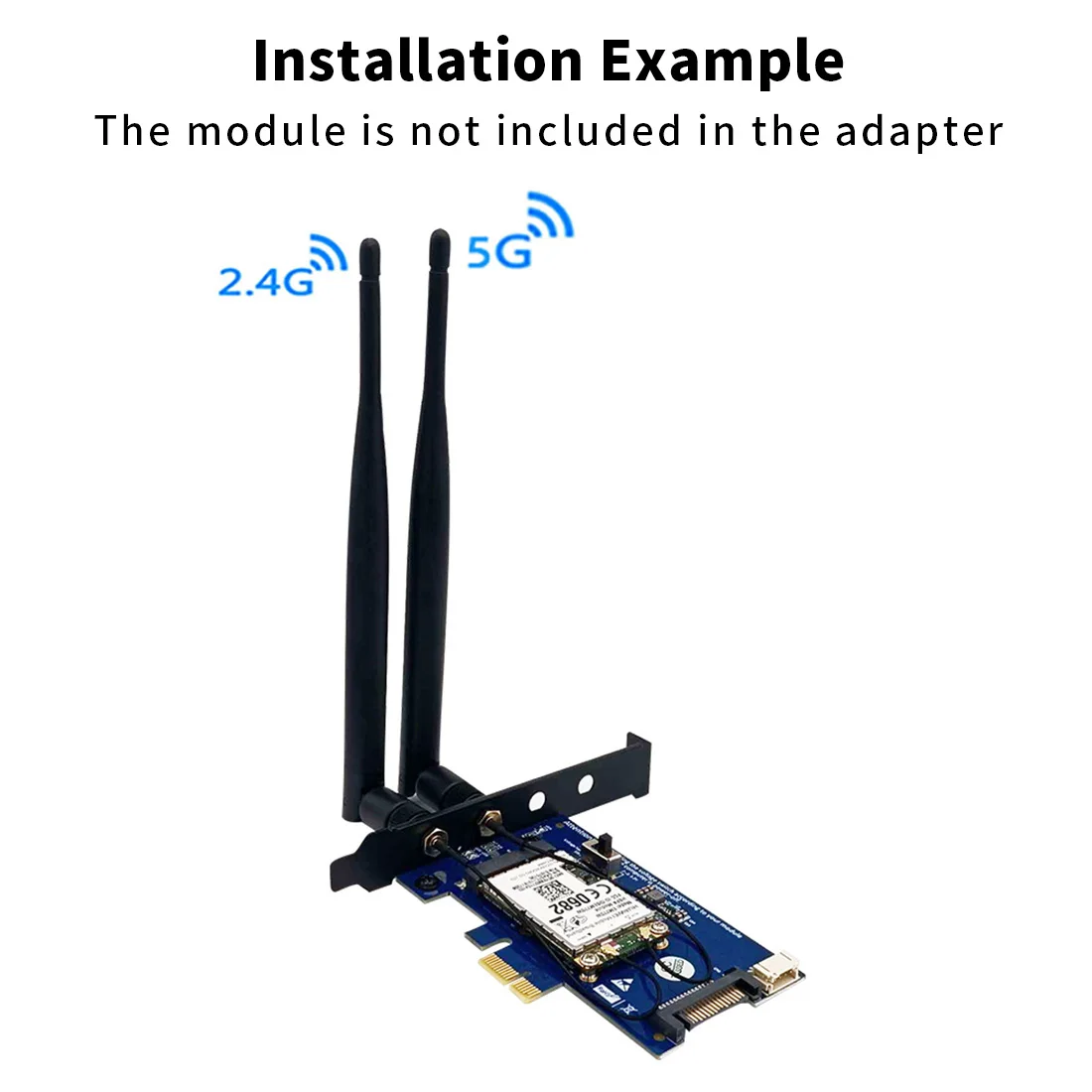

Después, coloca la tarjeta Mini PCI-E en la ranura del adaptador y fíjala con los tornillos incluidos. Si tu módulo requiere tarjeta SIM, insértala cuidadosamente en la ranura correspondiente, siguiendo la orientación indicada por el fabricante. Por último, conecta las antenas externas a los conectores de la tarjeta y cierra la caja del PC. Al encender el equipo, el sistema debería reconocer la nueva tarjeta inalámbrica y permitir la instalación de los controladores apropiados.
Ventajas frente a soluciones USB externas
Utilizar un adaptador interno Mini PCI-E a PCIe X1 ofrece varias ventajas frente a los adaptadores USB externos tradicionales. Al estar montado directamente en la placa base, se reduce el desorden de cables en la parte frontal del equipo y se mejora la ventilación interna. Además, las antenas externas suelen ofrecer una mejor recepción de señal en comparación con los dongles USB compactos, que a menudo quedan ocultos detrás del chasis o del monitor.
Otra ventaja importante es la posibilidad de reutilizar tarjetas Mini PCI-E de portátiles antiguos o equipos industriales, lo que puede suponer un ahorro significativo frente a la compra de nuevas tarjetas PCIe completas. Para usuarios avanzados, también abre la puerta a configuraciones personalizadas de red inalámbrica y datos móviles dentro del propio PC.
Recomendaciones y consideraciones de compatibilidad
Aunque el adaptador está preparado para una amplia variedad de tarjetas Mini PCI-E, hay algunos aspectos que conviene tener en cuenta. Asegúrate de que tu fuente de alimentación y tu placa base disponen de espacio y ventilación suficientes alrededor de la ranura PCIe X1 que vas a utilizar, especialmente si piensas instalar varias tarjetas de expansión en el mismo equipo.
También es recomendable consultar la documentación de la placa base para verificar que la ranura PCIe X1 elegida no comparte recursos críticos con otros dispositivos (por ejemplo, algunas placas desactivan puertos SATA o M.2 cuando se utilizan ciertos slots PCIe). En la mayoría de configuraciones domésticas esto no supone un problema, pero es un detalle importante para estaciones de trabajo con muchas tarjetas instaladas.
Aplicaciones prácticas del adaptador
- Actualizar un PC sin WiFi añadiendo conectividad inalámbrica interna con antenas externas.
- Reutilizar módulos 3G/4G/LTE procedentes de portátiles, integrándolos en un servidor o equipo de sobremesa.
- Montar un router casero con un PC que utilice tarjetas Mini PCI-E WWAN y ranura SIM para datos móviles.
- Laboratorios y pruebas de red donde se requieren diferentes módulos inalámbricos intercambiables.
En resumen, el adaptador WiFi PCI-E a PCIe X1 con ranura SIM es una solución versátil para ampliar las posibilidades de conectividad de tu PC de sobremesa. Permite aprovechar tarjetas Mini PCI-E existentes, añadir WiFi y datos móviles de forma interna y mantener una configuración limpia y ordenada dentro de la caja del equipo.
