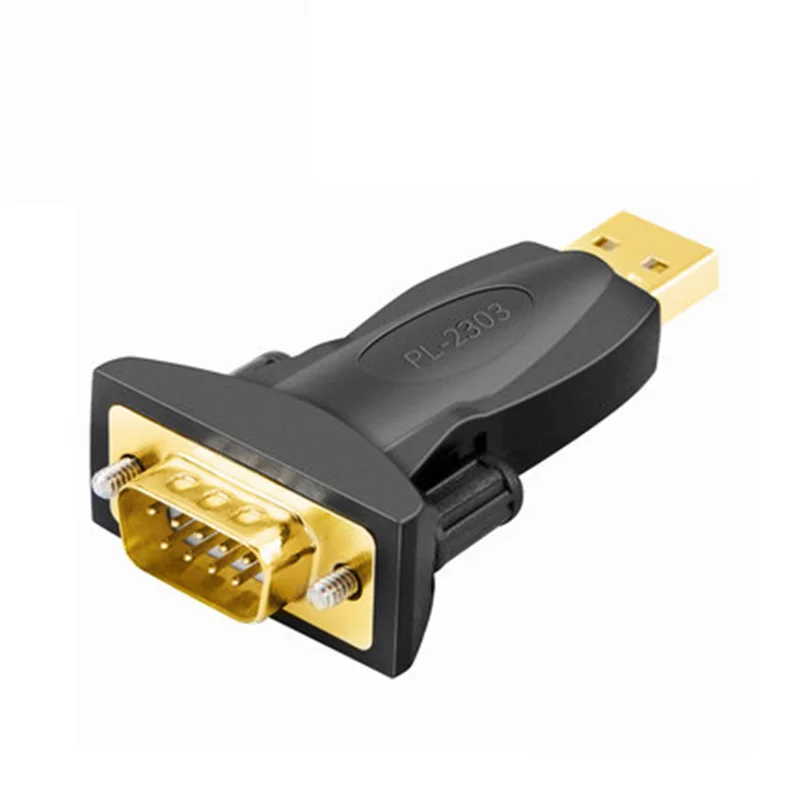

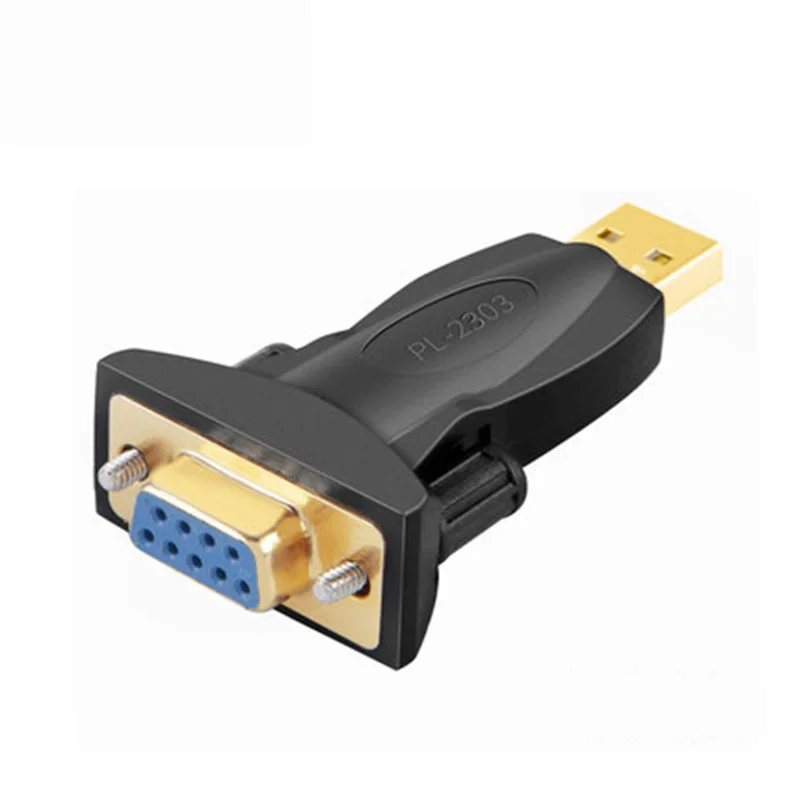

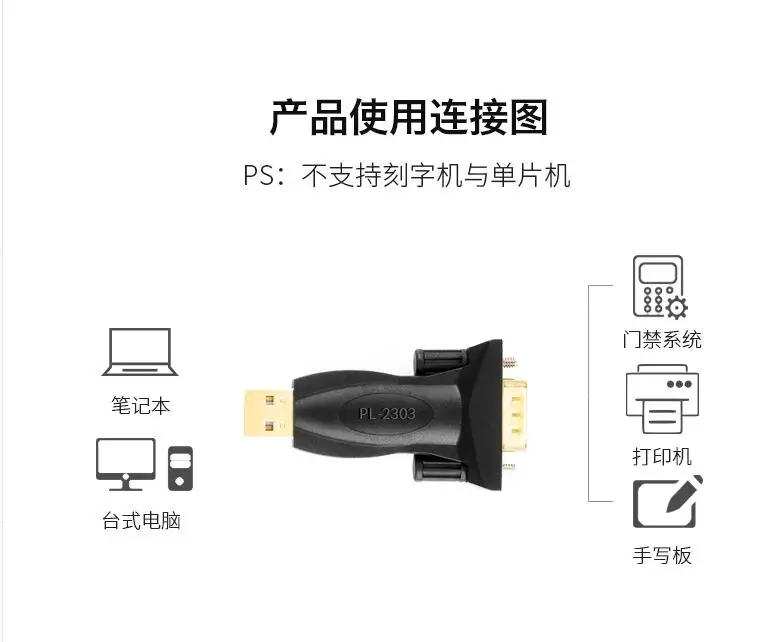

Adaptador USB a DB9 Serial, convertidor de enchufe chapado en oro macho a macho hembra RS232 FTDI PL2303 para ordenador portátil
9,3 €
10,1 €
Enlace proporcionado por:
Longitud del Cable:
Color:
Adaptador de serie USB a DB9 chapado en oro macho a macho hembra RS232 FTDI PL2303 adaptador de enchufe Convertidor para ordenador portátil
Adaptador serie USB 2,0 a DB9 RS232
Chapado en oro

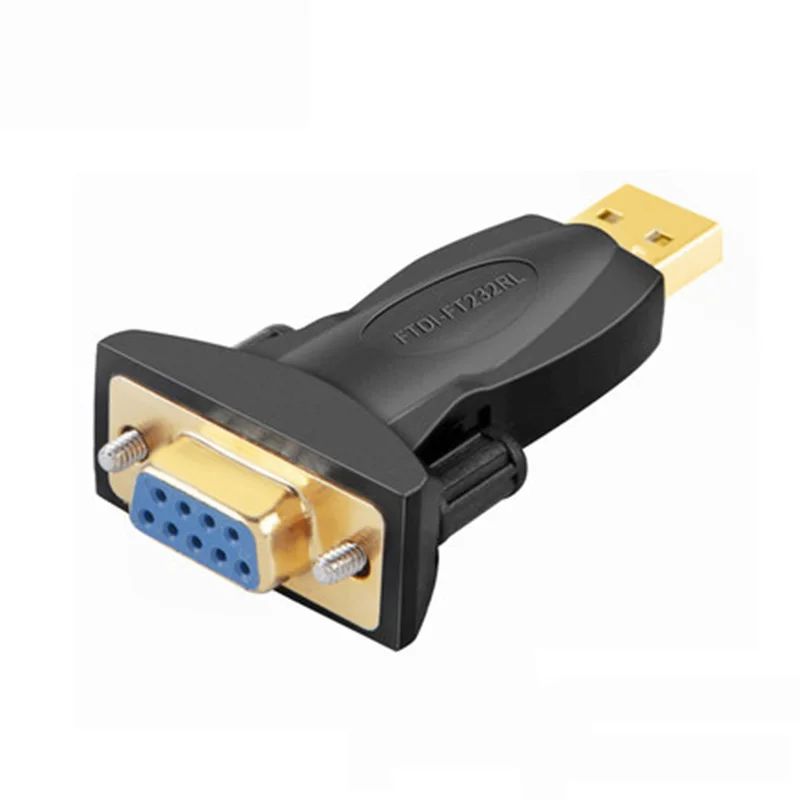

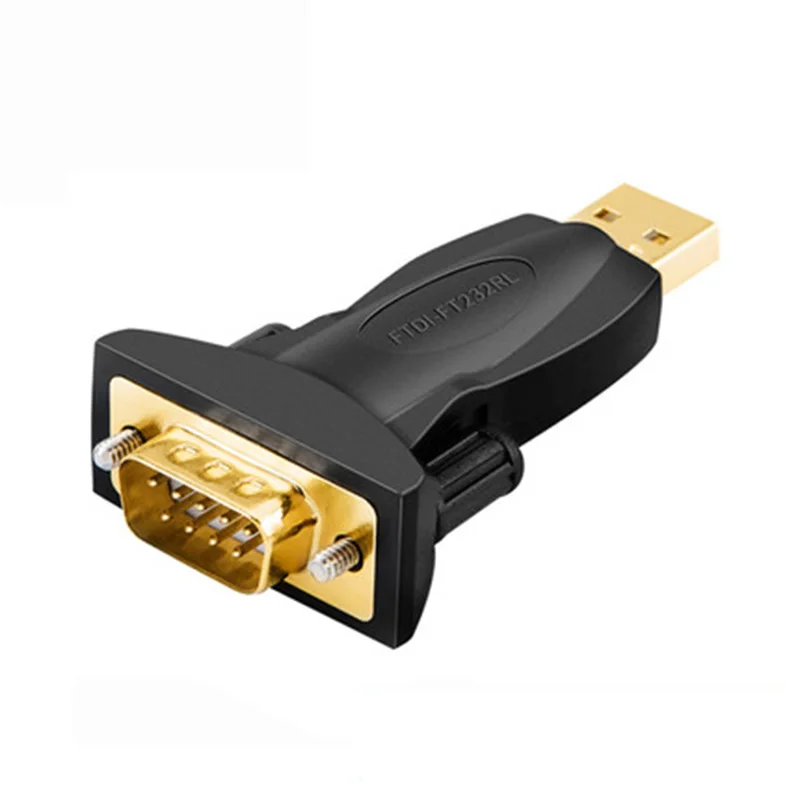

Conjunto de chips FTDI/FT232RL o PL2303 opcional

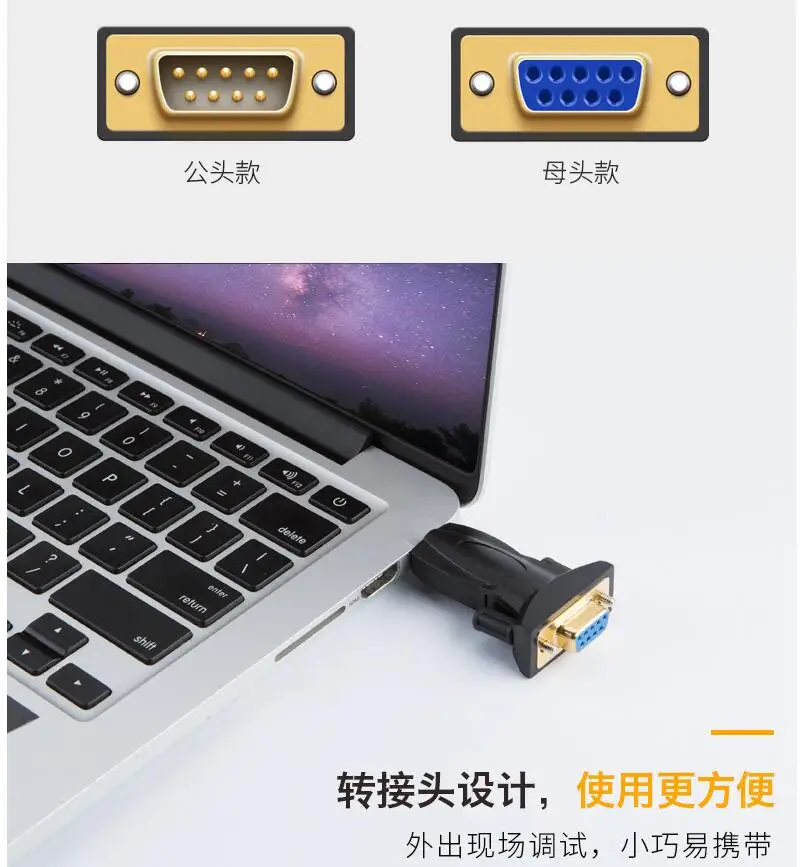

DB9 macho o hembra opcional

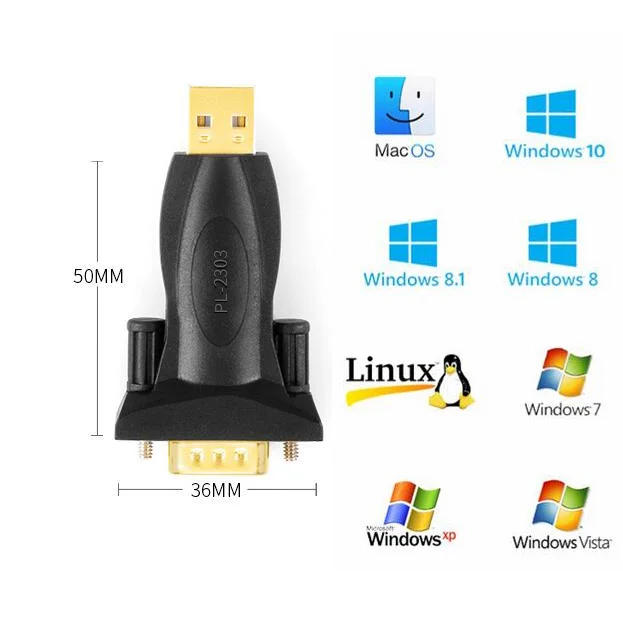

Compatibilidad con el sistema: para todos los Windows, Vista , Linux, Mac , Android, etc.
Paquete: 1 Adaptador USB RS232 a DB9
1 x software mini CD
Windows 7 detectará y activará un asistente para instalar los controladores cuando el cable serial USB esté conectado, pero también es fácil (como esencial en otros sistemas operativos) para instalar primero el software del controlador.
Deberá descargar el controlador y descomprimirlo en cualquier lugar de su escritorio. Una vez que lo haya hecho, haga doble clic en él para iniciar la instalación.
La instalación es relativamente simple y no se hacen preguntas. Cuando haya terminado, debería ver algo como esto:
Ahora siga adelante y conecte el adaptador. Debería aparecer una ventana emergente con este aspecto:
Finalmente, Windows debe informar de que el dispositivo se ha instalado:
En el Administrador de dispositivos, debería buscar algo como esto:
Acerca de FT232RL
El FT232R es el último dispositivo que se agregará a la gama de dispositivos de circuito integrado de interfaz USB UART de FTDI. El FT232R es un interfaz USB a UART de serie con salida opcional del generador de reloj, ¿y el nuevo FTDIChip-ID? Característica de seguridad dongle. Además, están disponibles los modos de interfaz bit Bang asíncrono y síncrono. Los diseños de USB a serie que utilizan el FT232R se han simplificado aún más al integrar completamente la EEPROM externa, el circuito de reloj y las resistencias USB en el dispositivo.
El FT232R añade dos nuevas funciones en comparación con sus predecesores, lo que lo convierte en un chip "3 en 1" para algunas áreas de aplicación. El reloj generado internamente (6MHz, 12MHz, 24 y 48MHz) se puede sacar del dispositivo y utilizar para controlar un microcontrolador o una lógica externa. Un número único (¿El FTDIChip-ID?) se graba en el dispositivo durante la fabricación y es legible a través de USB, formando así la base de un dongle de seguridad que se puede utilizar para proteger el software de la aplicación del cliente de ser copiado.
Interfaz de transferencia de datos serie asíncrona de USB de un solo chip.
Todo el protocolo USB se maneja en el chip: no se requiere programación de firmware específica de USB.
Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad.
Hardware totalmente asistido o software X-On / X-Off.
Velocidades de transferencia de datos de 300 baudios a 3 Megabaud (RS422 / RS485 y a niveles TTL) y de 300 baudios a 1 Megabaud (RS232).
Soporte integrado para caracteres de evento y condición de salto de línea.
¿Nuevo USB FTDIChip-ID? Característica.
Nuevos Pines de E/S CBUS configurables.
Control de búfer de transmisión automática para aplicaciones RS485.
Transmite y recibe señales de accionamiento LED.
Nuevas opciones de señal de salida de reloj de 48MHz, 24MHz,12MHz y 6MHz para conducir MCU externo o FPGA.
FIFO recibe y transmite búferes para un alto rendimiento de datos.
Buffer de recepción de 256 bytes y búfer de transmisión de 128 bytes que utilizan tecnología de suavizado de búfer para permitir un alto rendimiento de datos.
Tiempo de espera de recepción ajustable.
Opciones de interfaz de modo bit bang sincrónico y asincrónico con luces estroboscópicas RD # y WR #.
Nueva opción de modo CBUS bit Bang.
EEPROM interno de 1024 bits integrado para configuración de E/S y almacenamiento de VID USB, PID, número de serie y cadenas de descripción de producto.
Dispositivo suministrado preprogramado con número de serie USB único.
Soporte para USB suspender/Reanudar.
Compatible con configuraciones USB alimentadas por bus, autoalimentadas y alimentadas por bus de alta potencia.
Convertidor de nivel de 3,3 V integrado para E/S USB.
Convertidor de nivel integrado en UART y CBUS para interfaz a 5V-1,8 V Logic.
Verdadera Salida de unidad CMOS de 5V/3,3 V/2,8 V/1,8 V y entrada TTL.
Opción de unidad de salida de PIN de E/S alta.
Resistencias USB integradas.
Circuito integrado de encendido y reinicio.
Reloj totalmente integrado: no se requiere Cristal, oscilador o resonador externo.
Filtrado de suministro AVCC totalmente integrado: no se requiere un pin AVCC separado ni un filtro R-C externo.
Opción de inversión de señal UART.
Modo de transferencia masiva USB.
Operación de suministro único de 3,3 V a 5,25 V.
Bajo funcionamiento y corriente de suspensión USB.
Bajo Consumo de ancho de banda USB.
Controlador host UHCI / OHCI / EHCI compatible.
Compatible con USB 2,0 de velocidad completa.
-40 °C a 85 °C Rango de temperatura de funcionamiento extendido.
La comunicación como se define en el estándar RS232 es un método de comunicación serial asíncrono. La palabra serie significa que la información se envía un bit a la vez. Asíncrono nos dice que la información no se envía en intervalos de tiempo predefinidos. La transferencia de datos puede comenzar en cualquier momento y es tarea del receptor detectar cuándo comienza y termina un mensaje. La comunicación asíncrona tiene algunas ventajas y desventajas que se discuten en el siguiente párrafo.
Flujos de bits RS232
El estándar RS232 describe un método de comunicación donde la información se envía poco a poco en un canal físico. La información debe dividirse en palabras de datos. La longitud de una palabra de datos es variable. En el PC se puede seleccionar una longitud entre 5 y 8 bits. Esta longitud es la longitud de información neta de cada palabra. Para una transferencia adecuada, se añaden bits adicionales para fines de sincronización y comprobación de errores. Es importante que el transmisor y el receptor utilicen el mismo número de bits. De lo contrario, la palabra de datos puede malinterpretarse o no reconocerse en absoluto.
Con la comunicación síncrona, debe estar presente una señal de reloj o disparador que indique el comienzo de cada transferencia. La ausencia de una señal de reloj hace que un canal de comunicación asíncrono sea más barato de operar. Se necesitan menos líneas en el cable. Una desventaja es que el receptor puede comenzar en el momento equivocado a recibir la información. Se necesita resincronización, lo que cuesta tiempo. Se pierden todos los datos recibidos en el período de resincronización. Otra desventaja es que se necesitan bits adicionales en el flujo de datos para indicar el inicio y el final de la información útil. Estos bits adicionales ocupan ancho de banda.
Los bits de datos se envían con una frecuencia predefinida, la velocidad en baudios. Tanto el transmisor como el receptor deben programarse para usar la misma frecuencia de bits. Después de recibir el primer bit, el receptor calcula en qué momentos se recibirán los otros bits de datos. Verificará los niveles de voltaje de línea en esos momentos.
Con RS232, el nivel de voltaje de línea puede tener dos Estados. El estado encendido también se conoce como marca, el estado apagado como espacio. No son posibles otros estados de línea. Cuando la línea está inactiva, se mantiene en el estado de marca.
Bit de inicio
RS232 define un tipo de comunicación asíncrona. Esto significa que el envío de una palabra de datos puede comenzar en cada momento. Si es posible iniciar en cada momento, esto puede plantear algunos problemas para que el receptor sepa cuál es el primer bit en recibir. Para superar este problema, cada palabra de datos se inicia con un bit de atención. Este bit de atención, también conocido como bit de inicio, siempre se identifica por el nivel de línea espacial. Debido a que la línea está en estado de marca cuando está inactiva, el bit de inicio es fácilmente reconocido por el receptor.
Bits de datos
Directamente siguiendo el bit de inicio, se envían los bits de datos. Un Valor de bit 1 hace que la línea pase al estado de marca, el valor de bit 0 se representa mediante un espacio. El bit menos significativo es siempre el primer bit enviado.
Bit de paridad
Para fines de detección de errores, es posible agregar un bit adicional a la palabra de datos automáticamente. El transmisor calcula el valor del BIT dependiendo de la información enviada. El receptor realiza el mismo cálculo y comprueba si el valor de bit de paridad real corresponde al valor calculado. Esto se discute más en otro párrafo.
Bits de parada
Suponga que el receptor ha perdido el bit de inicio debido al ruido en la línea de transmisión. Comenzó en el primer bit de datos siguiente con un valor de espacio. Esto hace que la fecha ilegible llegue al receptor. Debe haber un mecanismo para resincronizar la comunicación. Para hacer esto, se introduce el encuadre. Enmarcado significa que todos los bits de datos y bits de paridad están contenidos en una trama de bits de inicio y parada. El período de tiempo que se encuentra entre los bits de inicio y parada es una constante definida por la velocidad en baudios y el número de datos y bits de paridad. El bit de inicio siempre tiene valor de espacio, el bit de parada siempre marca valor. Si el receptor detecta un valor distinto de la marca cuando el bit de parada debería estar presente en la línea, sabe que hay un error de sincronización. Esto provoca una condición de error de trama en el UART receptor. Luego, el dispositivo intenta resincronizar los nuevos bits entrantes.
Para resincronizar, el receptor escanea los datos entrantes en busca de pares de bits de inicio y parada válidos. Esto funciona, siempre y cuando haya suficiente variación en los patrones de bits de las palabras de datos. Si el valor de datos cero se envía repetidamente, La resincronización no es posible, por ejemplo.
El bit de parada que identifica el final de una trama de datos puede tener diferentes longitudes. En realidad, no es un bit real, sino un período mínimo de tiempo que la línea debe estar inactiva (Estado de marca) al final de cada palabra. En PC este período puede tener tres longitudes: el tiempo igual a 1, 1,5 o 2 bits. 1,5 bits solo se usa con palabras de datos de 5 bits de longitud y 2 solo para palabras más largas. Es posible una longitud de bit de parada de 1 bit para todos los tamaños de palabras de datos.
Propiedades físicas RS232
El estándar RS232 describe un método de comunicación capaz de comunicarse en diferentes entornos. Esto ha tenido su impacto en los voltajes máximos permitidos, etc. en los pines. En la definición original, se tuvieron en cuenta las posibilidades técnicas de la época. La velocidad máxima en baudios definida, por ejemplo, es de 20 kbps. Con dispositivos actuales como el UART 16550A, se permiten velocidades máximas de 1,5 Mbps.
Voltajes
El nivel de señal de los pines RS232 puede tener dos Estados. Un bit alto o estado de marca se identifica por un voltaje negativo y un bit bajo o estado de espacio usa un valor positivo. Esto puede ser un poco confuso, porque en circunstancias normales, los valores lógicos altos también se definen por altos voltajes. Los límites de voltaje se muestran a continuación.
Transmisor de nivel Valores de voltaje RS232
Receptor capaz (V)
Capacidad (V)
Estado espacial (0) + 5. .. + 15 + 3. .. + 25
Marque el estado (1) -5. .. -15-3. .. -25
Indefinido- -3. .. + 3
Puede encontrar más información sobre los niveles de voltaje de RS232 y otras interfaces seriales en la tabla de comparación de interfaces.
La oscilación máxima de voltaje que el ordenador puede generar en su puerto puede influir en la longitud máxima del cable y la velocidad de comunicación permitida. Además, si la diferencia de voltaje es pequeña, la distorsión de datos ocurrirá antes. Por ejemplo, el voltaje de la marca de mi computadora portátil es de-9,3 V, en comparación con-11,5 V en mi computadora de escritorio. La computadora portátil tiene dificultades para comunicarse con los PLC de Mitsubishi en entornos industriales con altos niveles de ruido donde la computadora de escritorio no tiene errores de datos en absoluto usando el mismo cable. Por lo tanto, incluso más allá de los niveles mínimos de voltaje, 2 voltios adicionales pueden marcar una gran diferencia en la calidad de la comunicación.
A pesar de los altos voltajes presentes, no es posible destruir el puerto serie por cortocircuito. Solo aplicando voltajes externos con corrientes altas puede eventualmente quemar los chips del controlador. Aun así, el UART no se dañará en la mayoría de los casos.
Longitudes máximas de cable
La Longitud del cable es uno de los elementos más discutidos en el mundo RS23. El estándar tiene una respuesta clara, la longitud máxima del cable es de 50 pies, o la longitud del cable igual a una capacitancia de 2500 pF. Esta última regla a menudo se olvida. Esto significa que el uso de un cable con baja capacitancia le permite abarcar distancias más largas sin ir más allá de las limitaciones del estándar. Si, por ejemplo, se utiliza el cable UTP CAT-5 con una capacitancia típica de 17 pF/FT, la longitud máxima permitida del cable es de 147 pies.
La Longitud del cable mencionada en el estándar permite la máxima velocidad de comunicación. Si la velocidad se reduce en un factor de 2 o 4, la longitud máxima aumenta drásticamente. Texas Instruments ha realizado algunos experimentos prácticos hace años a diferentes velocidades de transmisión para probar las longitudes máximas permitidas de cable. Tenga en cuenta que el estándar RS232 fue desarrollado originalmente para 20 kbps. ¡Al reducir a la mitad la velocidad máxima de comunicación, la longitud permitida del cable aumenta un factor diez!
Cable RS232. Longitud proporcionada por Texas Instruments. Tasa de baudios. Longitud máxima del cable (medida en pies).
19200 50
9600 500
4800 1000
2400 3000
Detección de errores
Ya se ha discutido una forma de detectar errores. Es el mecanismo de detección de fotogramas que se utiliza para probar si los bits entrantes estaban rodeados correctamente por un par de bits de inicio y parada. Para una comprobación de errores adicional, se puede utilizar un bit de paridad. Sin embargo, el uso de Esta broca no es obligatorio. Si la existencia de bits incorrectos es rara (cuando se comunica con un módem interno, por ejemplo) o si se utiliza un protocolo de nivel superior para la detección y corrección de errores (módem Z, RAS, etc.) la velocidad de comunicación se puede aumentar al no utilizar la función de paridad presente en la UART.
La paridad es una forma sencilla de codificar una palabra de datos para tener un mecanismo para detectar un error en la información. El método utilizado con las comunicaciones en serie añade un bit a cada palabra de datos. El valor de este bit depende del valor de la palabra de datos. Es necesario que tanto el transmisor como el receptor utilicen el mismo algoritmo para calcular el valor del bit de paridad. De lo contrario, el receptor puede detectar errores que no están presentes.
Paridad uniforme
Básicamente, el bit de paridad se puede calcular de dos maneras. Cuando se utiliza la paridad par, el número de bits de información enviados siempre contendrá un número par de 1 lógico. Si el número de bits de datos altos es impar, se añade un bit de paridad de alto valor, de lo contrario se utilizará un bit bajo.
Paridad impar
El Sistema de paridad impar es bastante similar al sistema de paridad par, pero en esta situación, el número de bits altos siempre será impar.
Desventajas del sistema de paridad
El Sistema de paridad que utiliza un bit por cada palabra de datos no es capaz de encontrar todos los errores. Solo se detectarán errores que causen que un número impar de bits gire. El segundo problema es que no hay forma de saber qué bit es falso. Si es necesario, es necesario un protocolo de nivel superior para informar al remitente de que esta información debe ser reenviada. Por lo tanto, en líneas ruidosas, a menudo se utilizan otros sistemas de detección para garantizar que la información enviada se reciba correctamente. Estos sistemas en su mayoría no funcionan con palabras de datos individuales, sino con grupos de palabras.
