Descripción
Marca de la empresa: ADT (Elettrónica Erdaite)

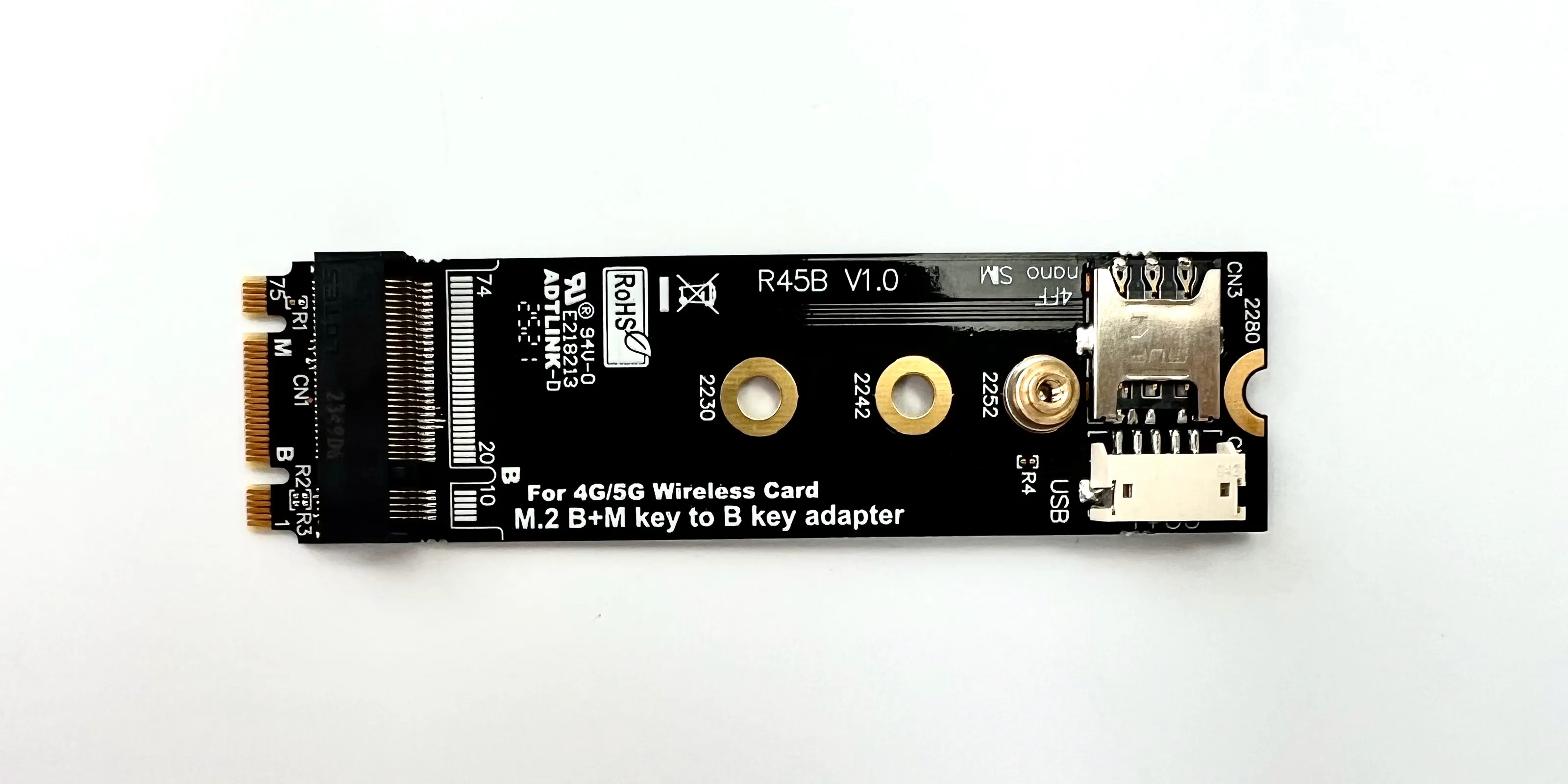

Modelo de producto: R45B

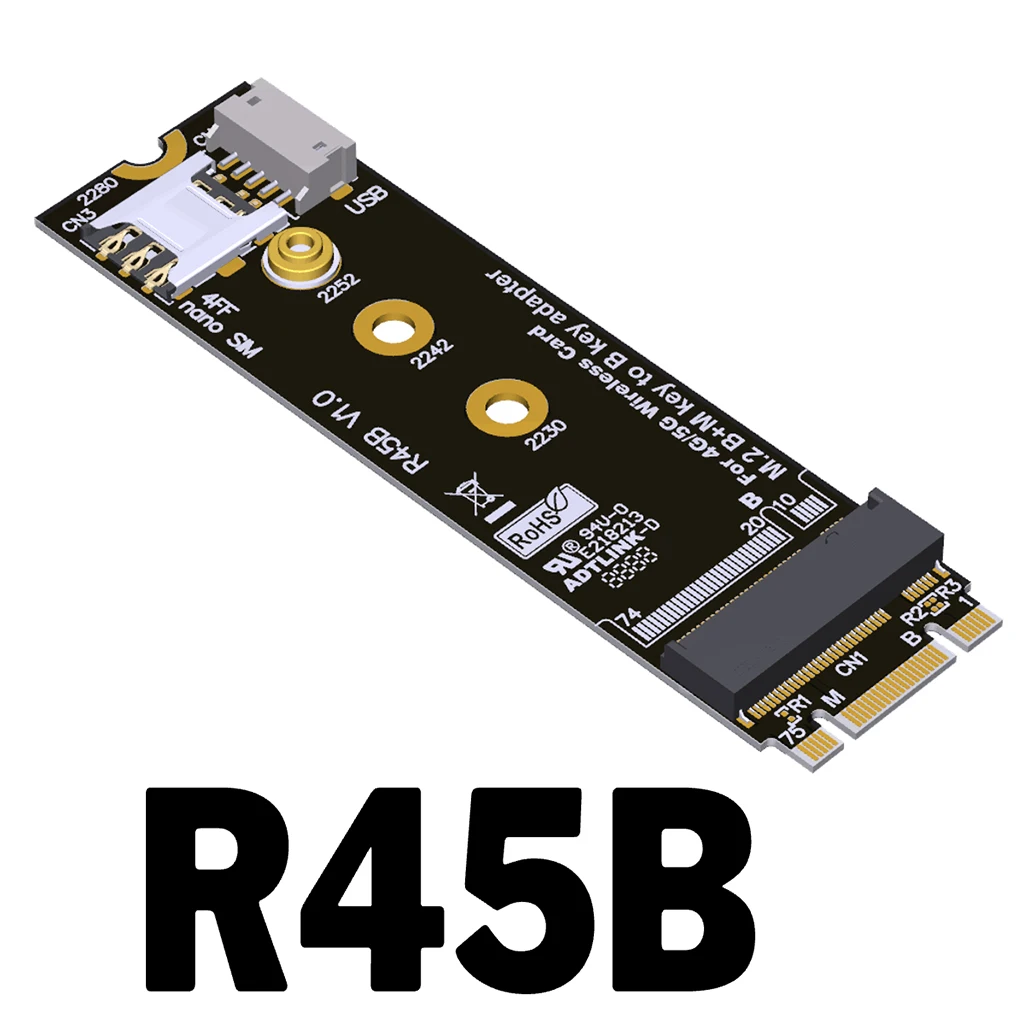

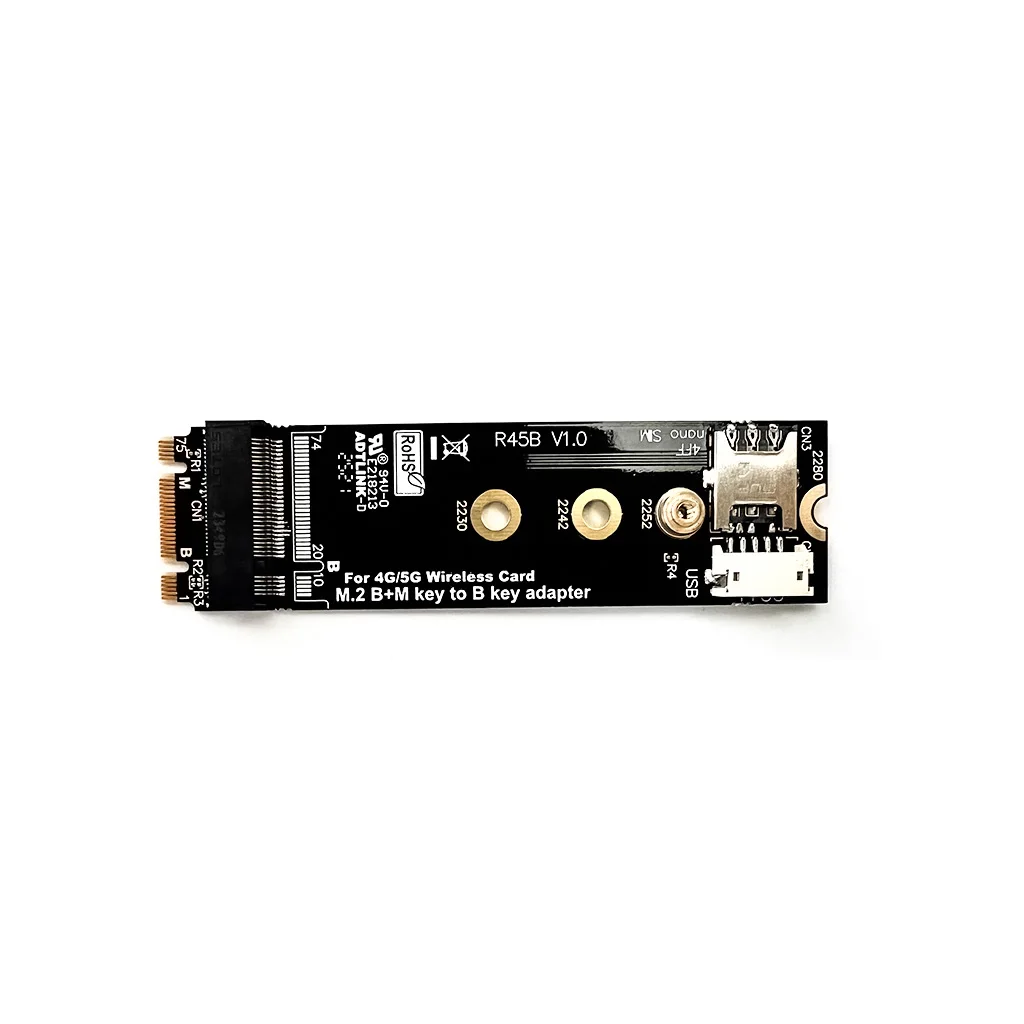

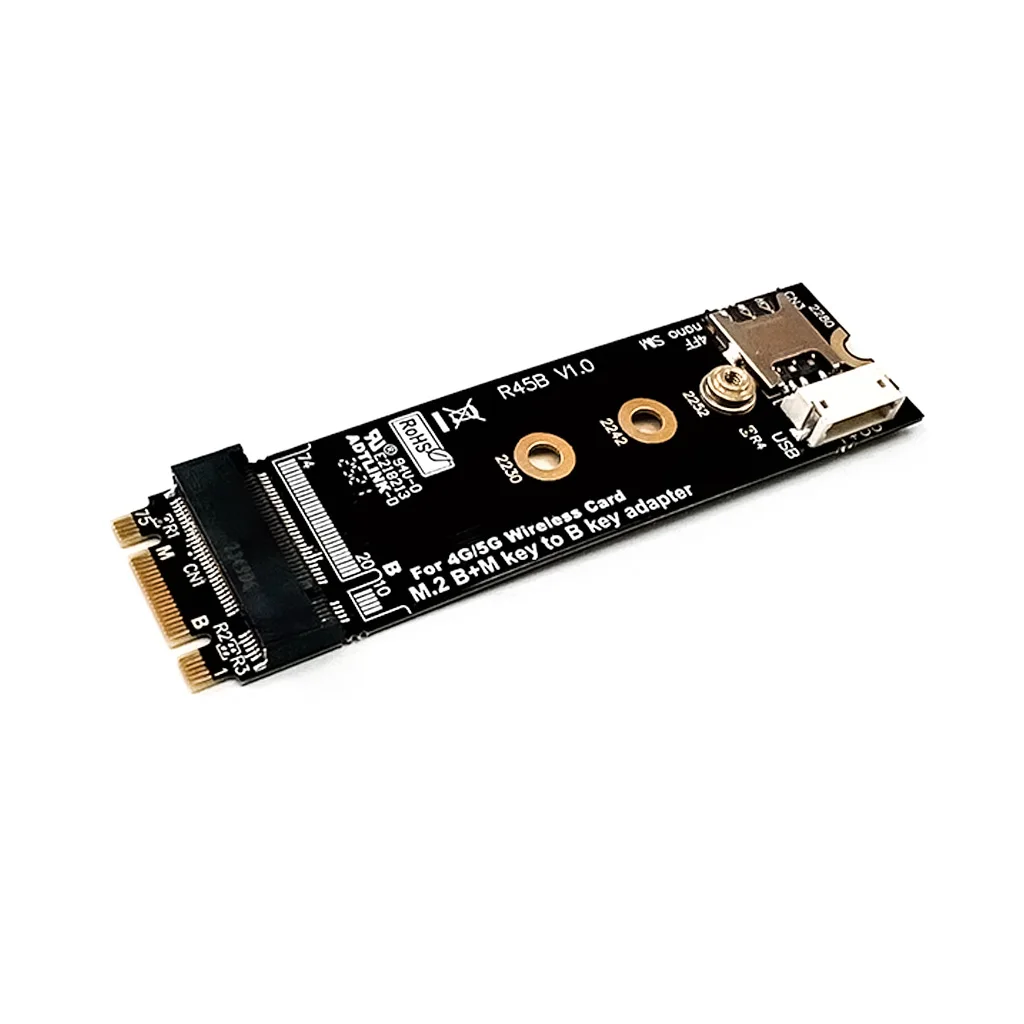

Nombre del producto: Tarjeta adaptadora de módulo de tarjeta de red M.2 B&M-key a B-key 3G/4G/5G
Especificaciones de la tarjeta de red: No incluye módulo de red, tarjeta SIM ni antena

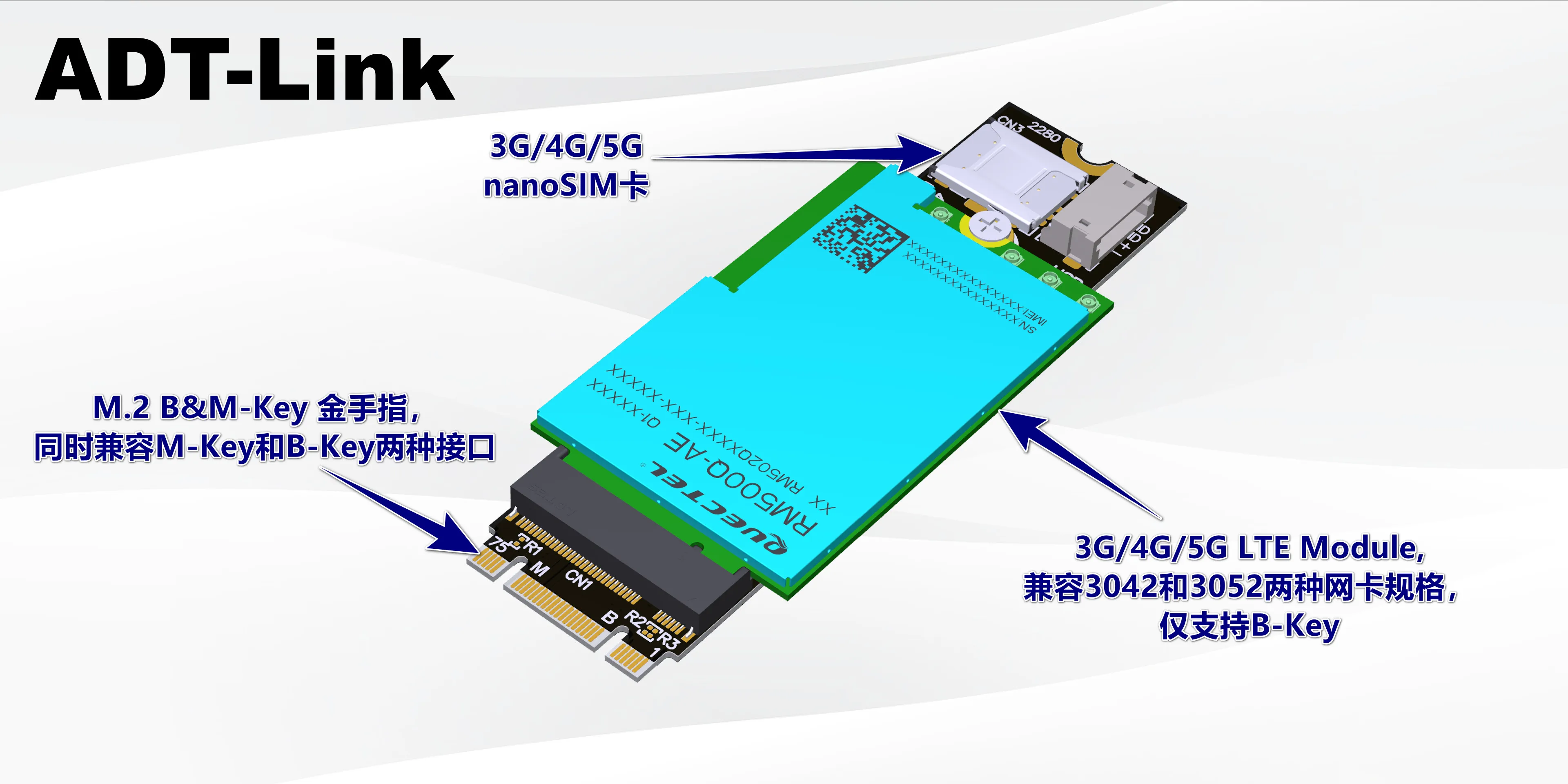

Aplicación del producto: Admite ranuras M.2 de placa base con una interfaz de tecla M 2280 y admite módulos de red con interfaces de tecla B 3042 y 3052.Este producto está diseñado para uso de adaptadores (este producto admite módulos de tarjeta de red PCIe de forma predeterminada).Si su dispositivo utiliza un módulo de tarjeta de red USB, debe usar el cable USB incluido para conectarse a la placa base).
Dimensiones del producto: Todas las dimensiones son valores máximos
Longitud 80 mm x Alto 20 mm x Espesor 4,55 mm
Peso del producto: 4,3 g
Color: Negro
Temperatura de funcionamiento: -40°C a 80°C
Voltaje de funcionamiento: solo admite 3,3 V (confirme el voltaje de funcionamiento de su módulo 5G)
Clasificación retardante de llama: 94V0
Restricciones de compra: Este producto está especialmente diseñado y puede resultar difícil de instalar y configurar.Está disponible para compra únicamente por ingenieros profesionales.Confirme las especificaciones claramente antes de realizar un pedido.No admite el protocolo SATA
Consejos de compra: Es esencial comprar 1-2 muestras para pruebas y verificación antes de comprar al por mayor.

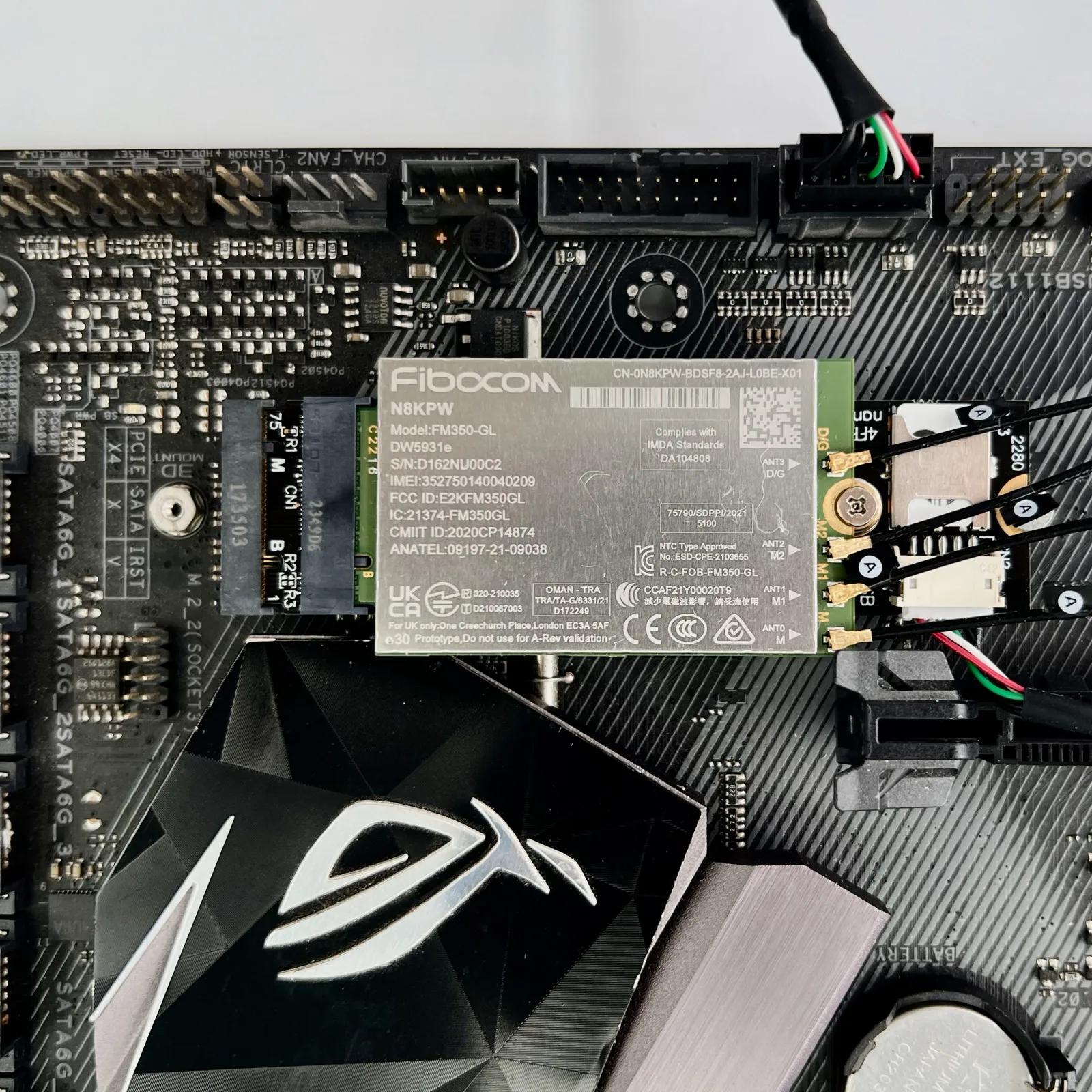

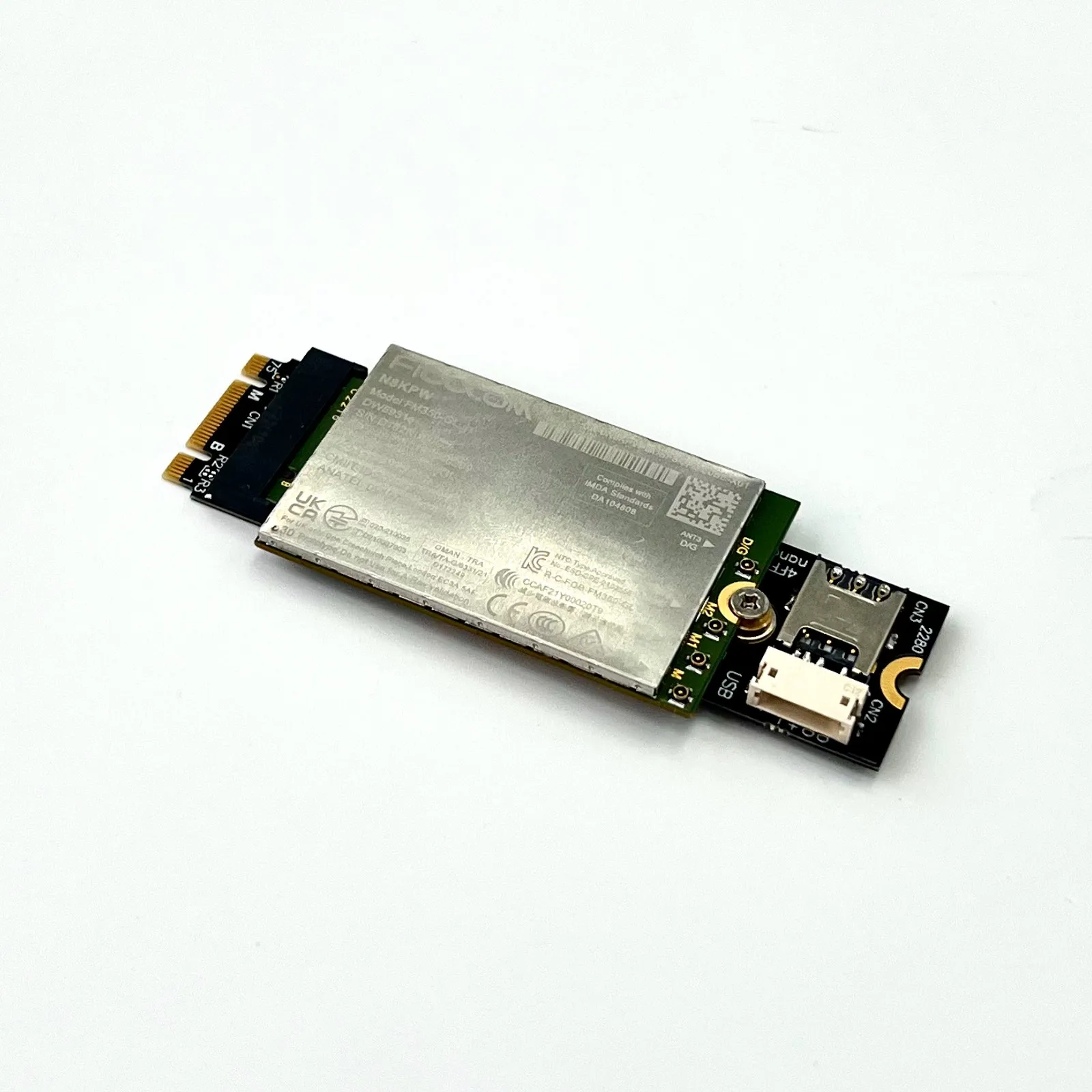

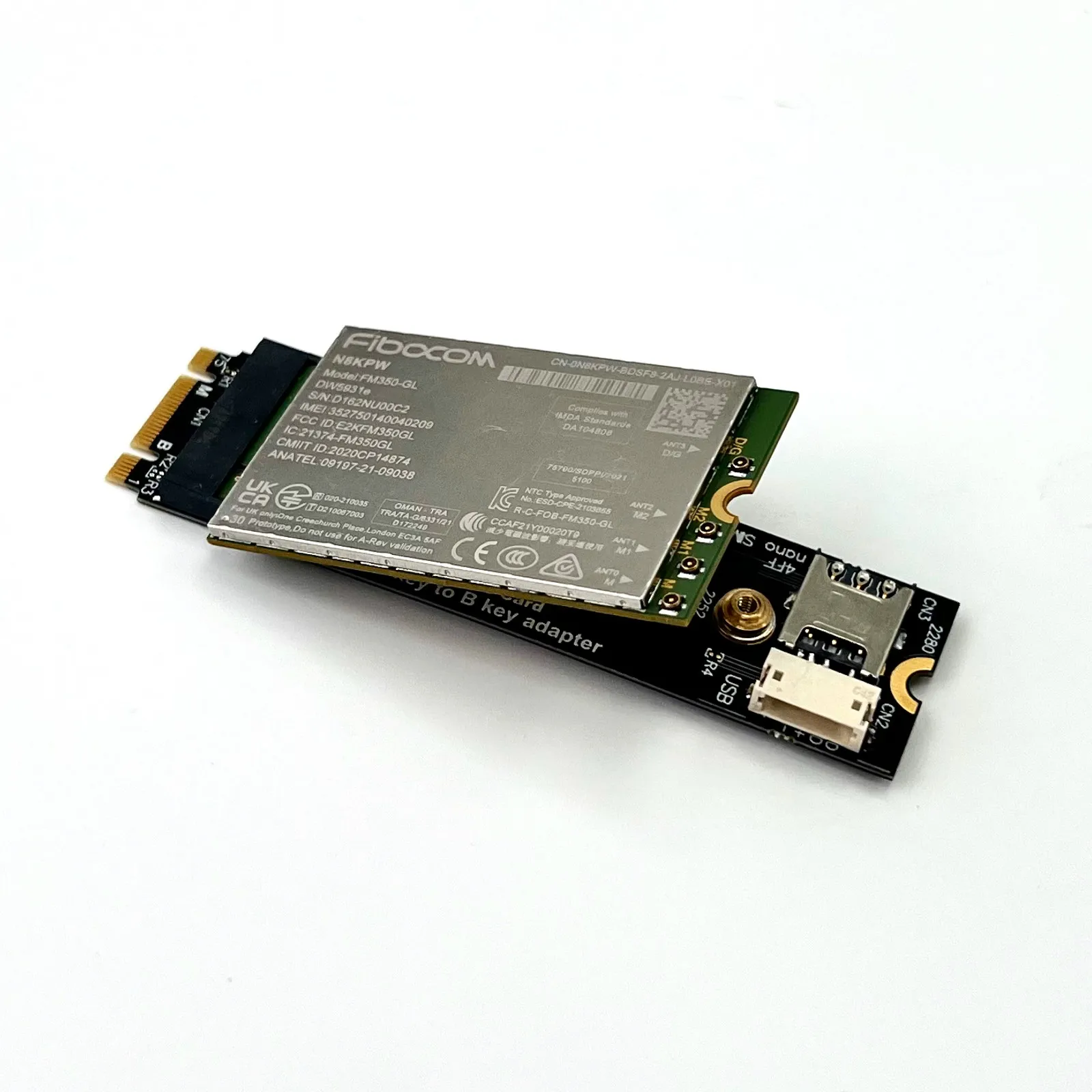

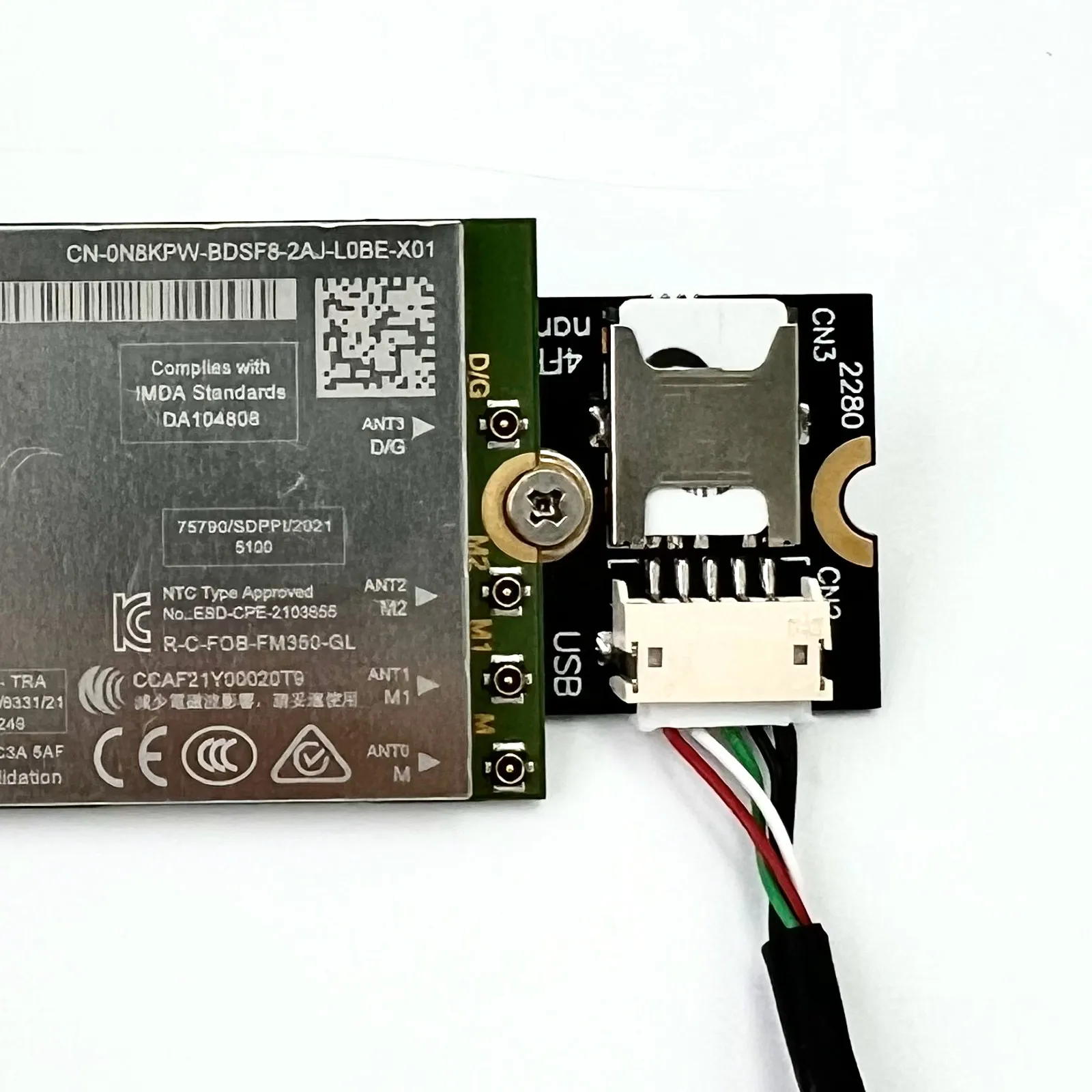

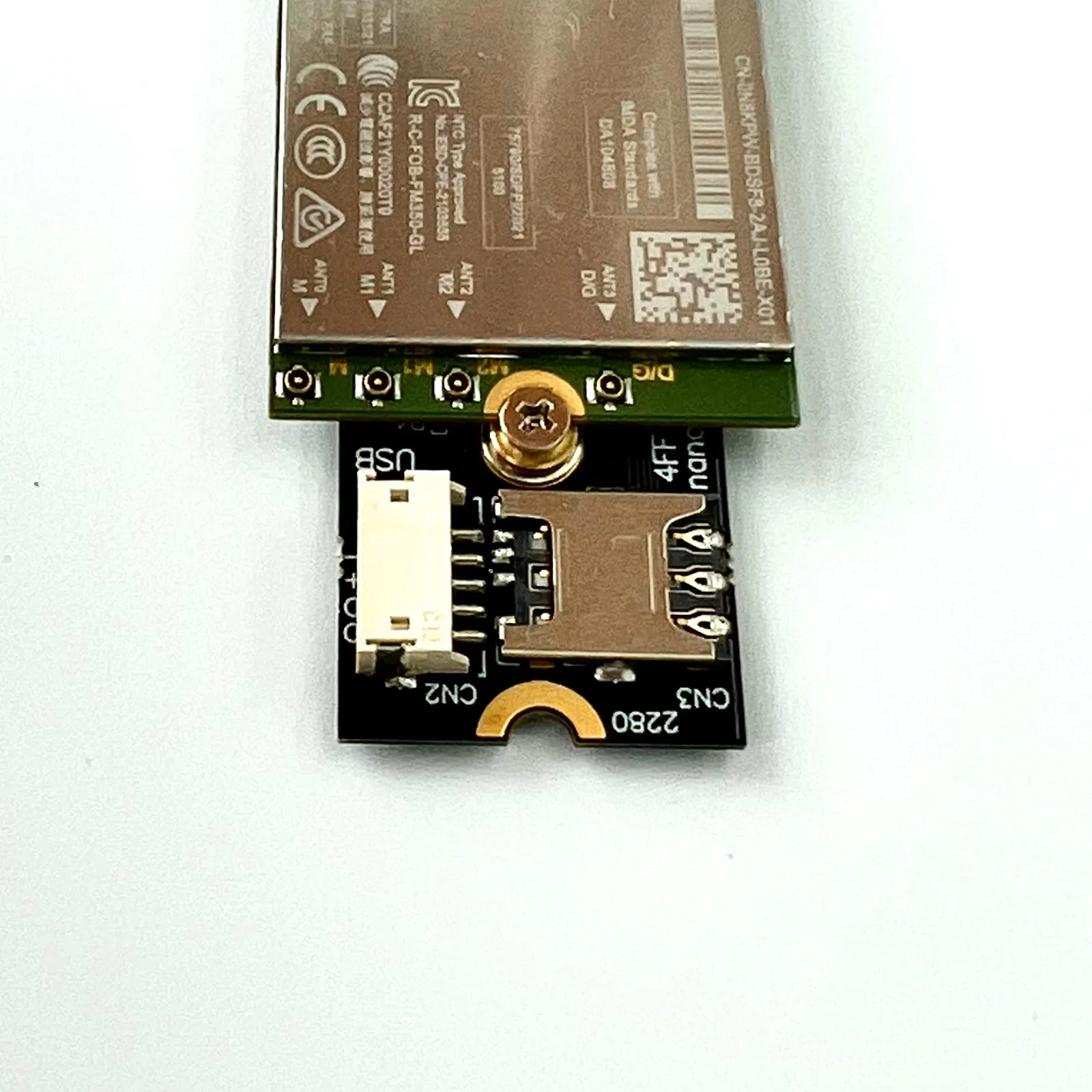

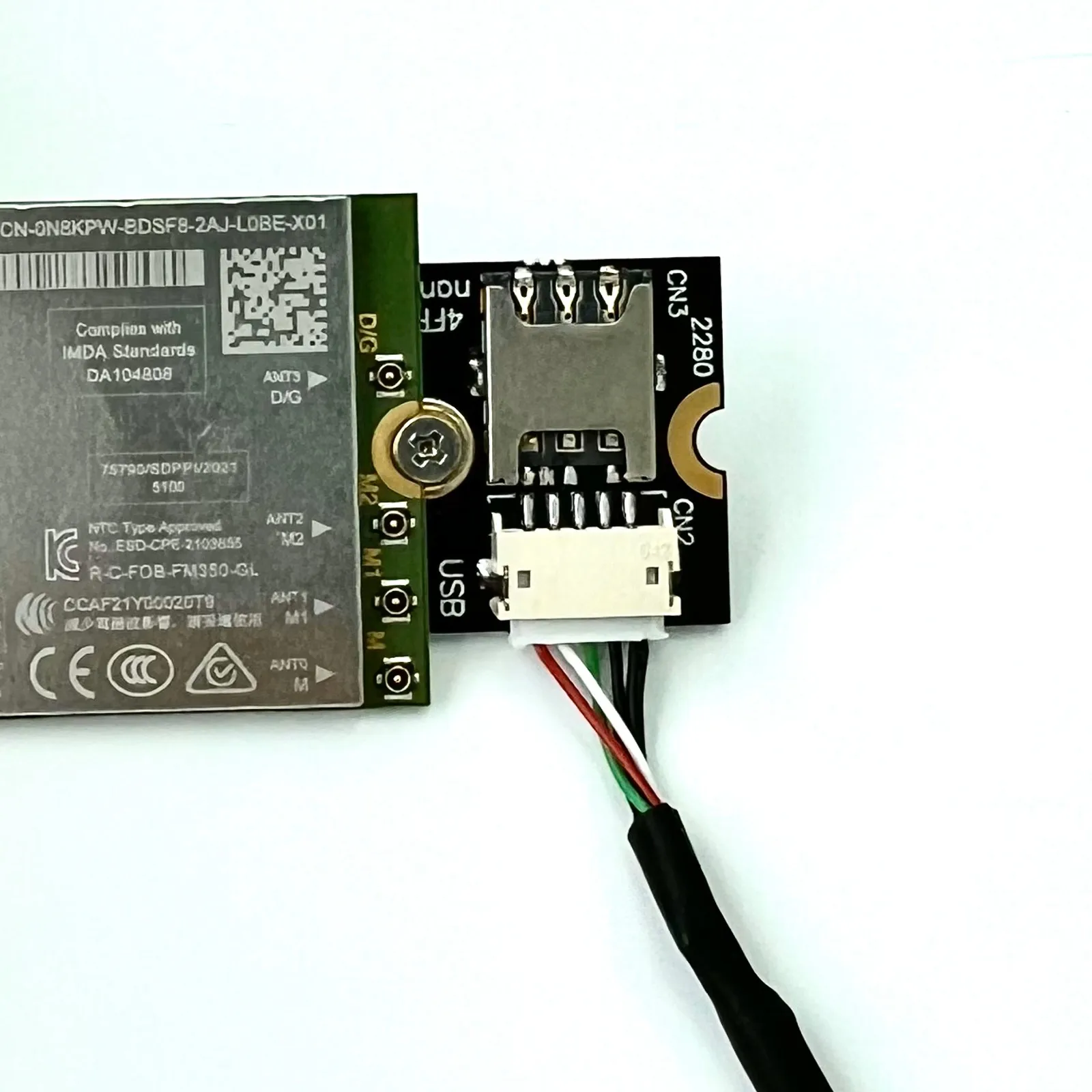

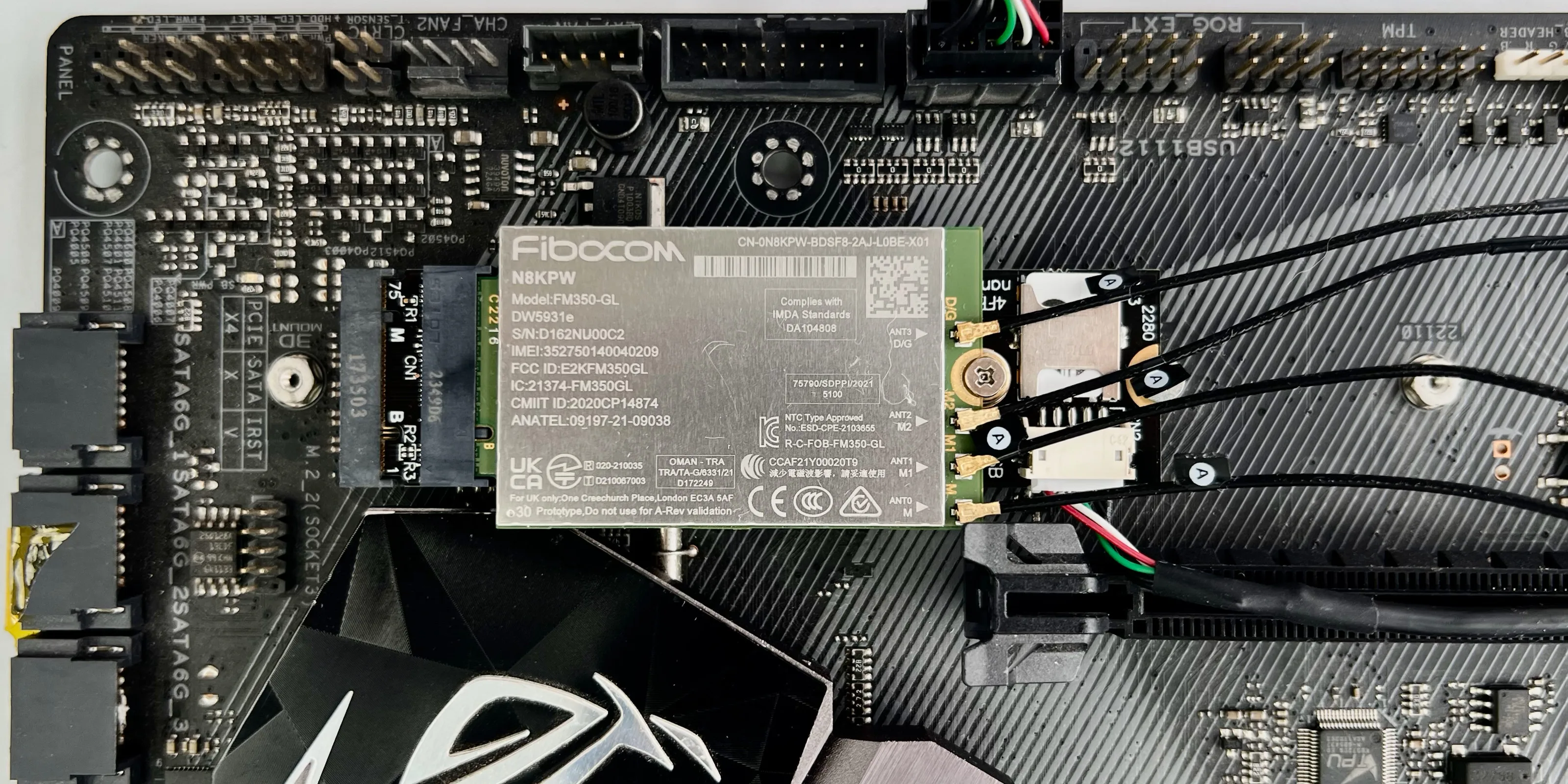

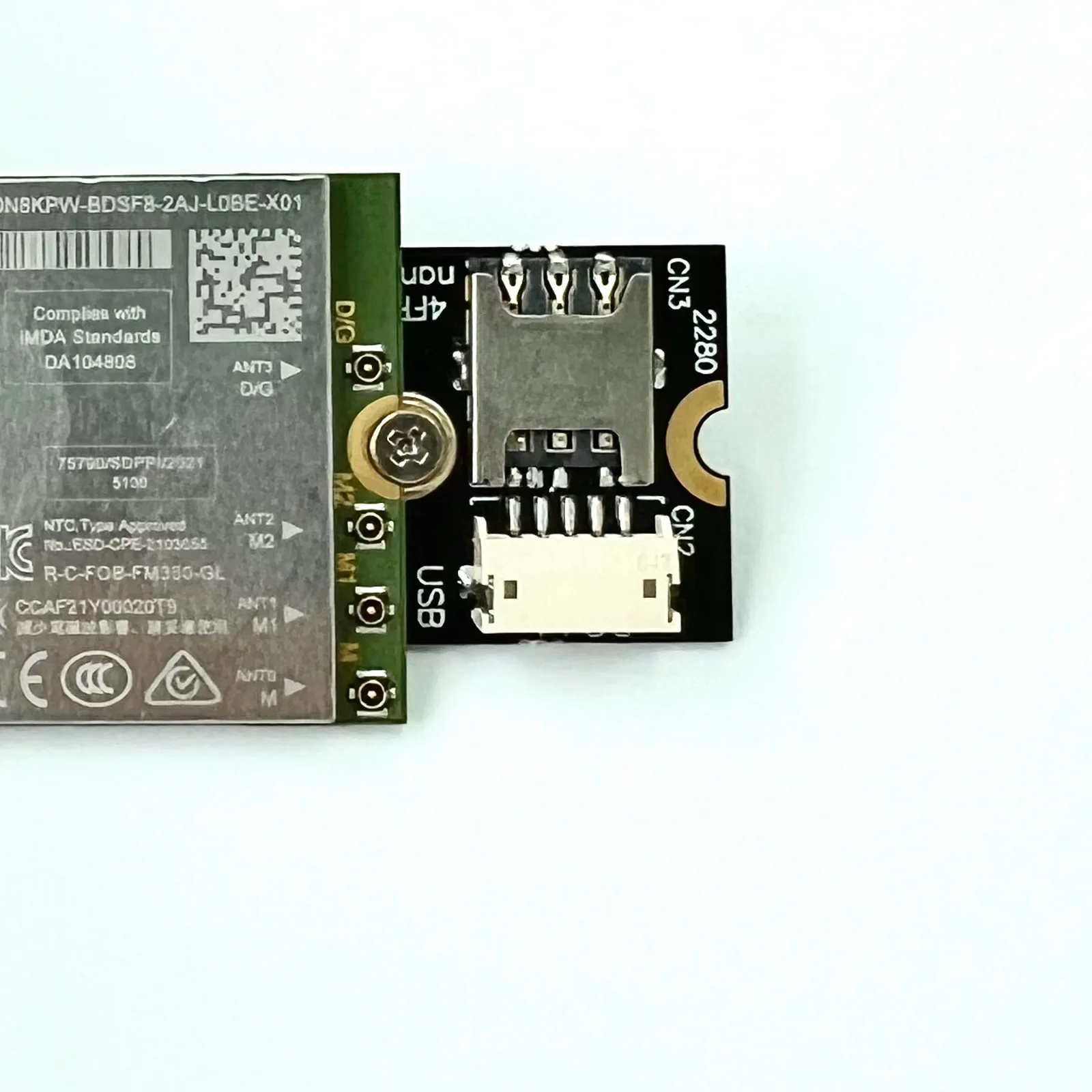

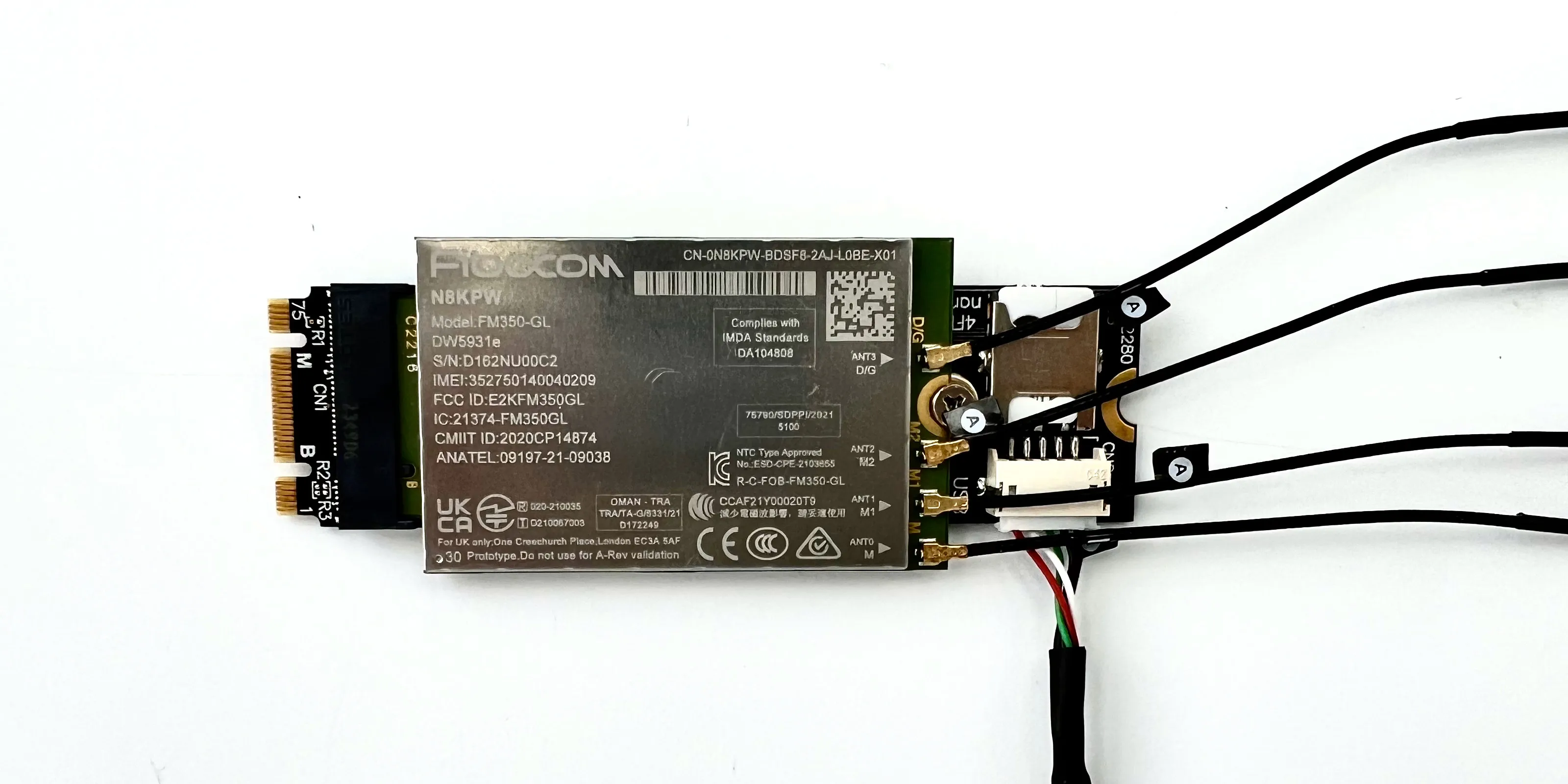

Fotos de uso del producto:

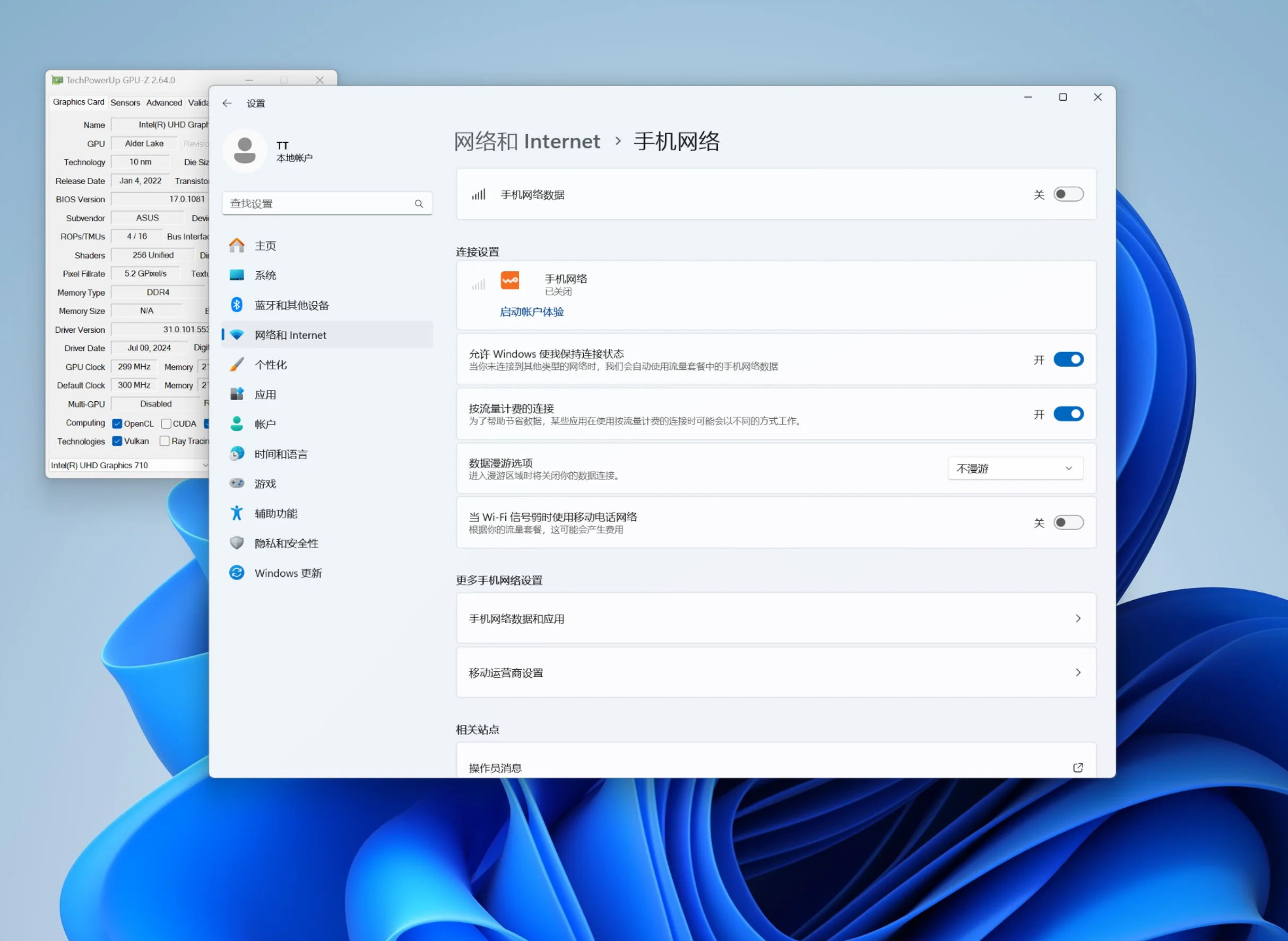

Puede reconocer información de red de tarjetas nanoSIM (requiere que el módulo de red funcione)
Resumen de los problemas técnicos:
¿Proceso de instalación de la tarjeta adaptadora modelo R45B?
1.Inserte el módulo de red B-Key y asegúrelo con tornillos.
2、入nanoSIM
3.Inserte el cable USB suministrado con el producto.

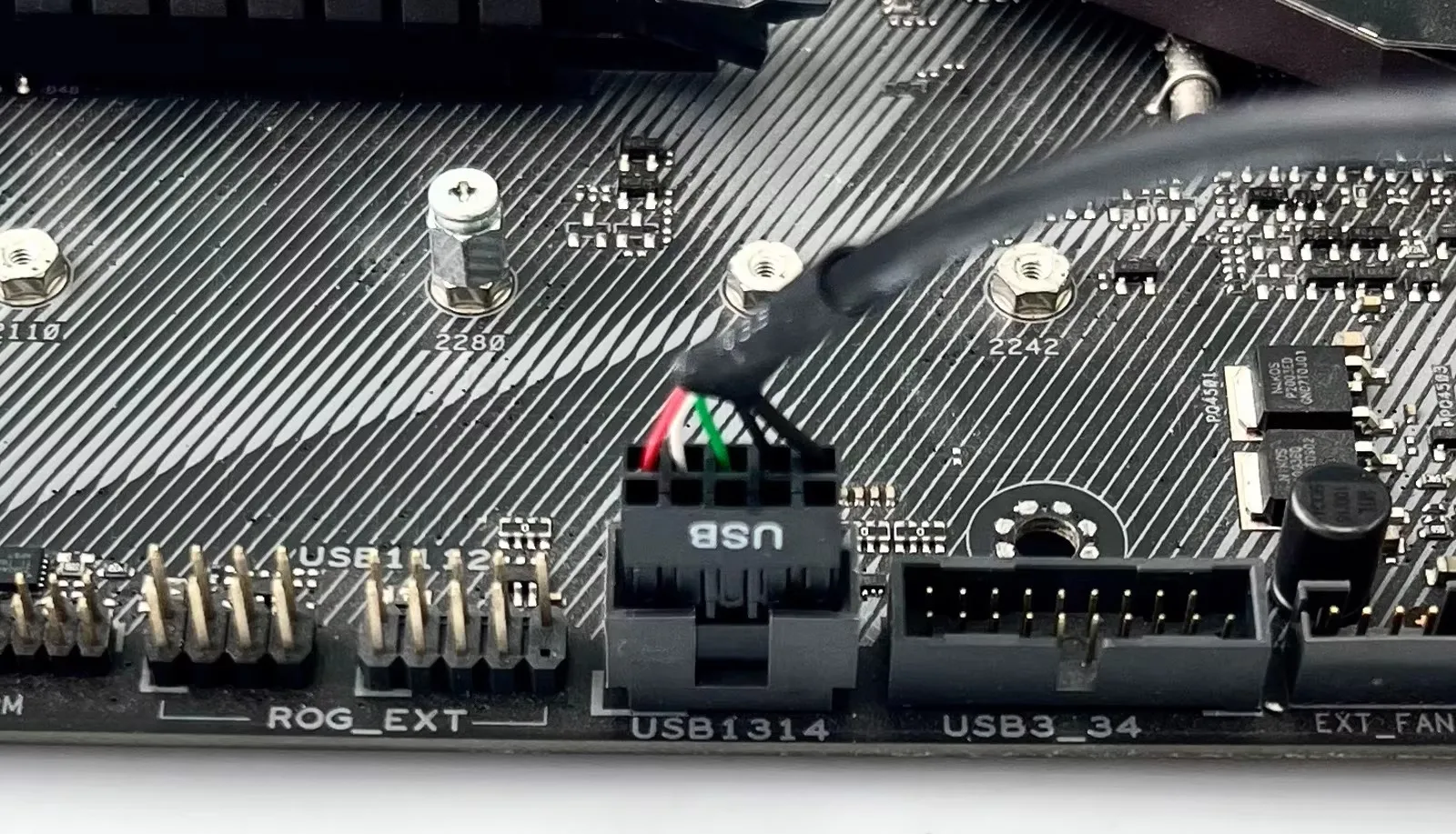

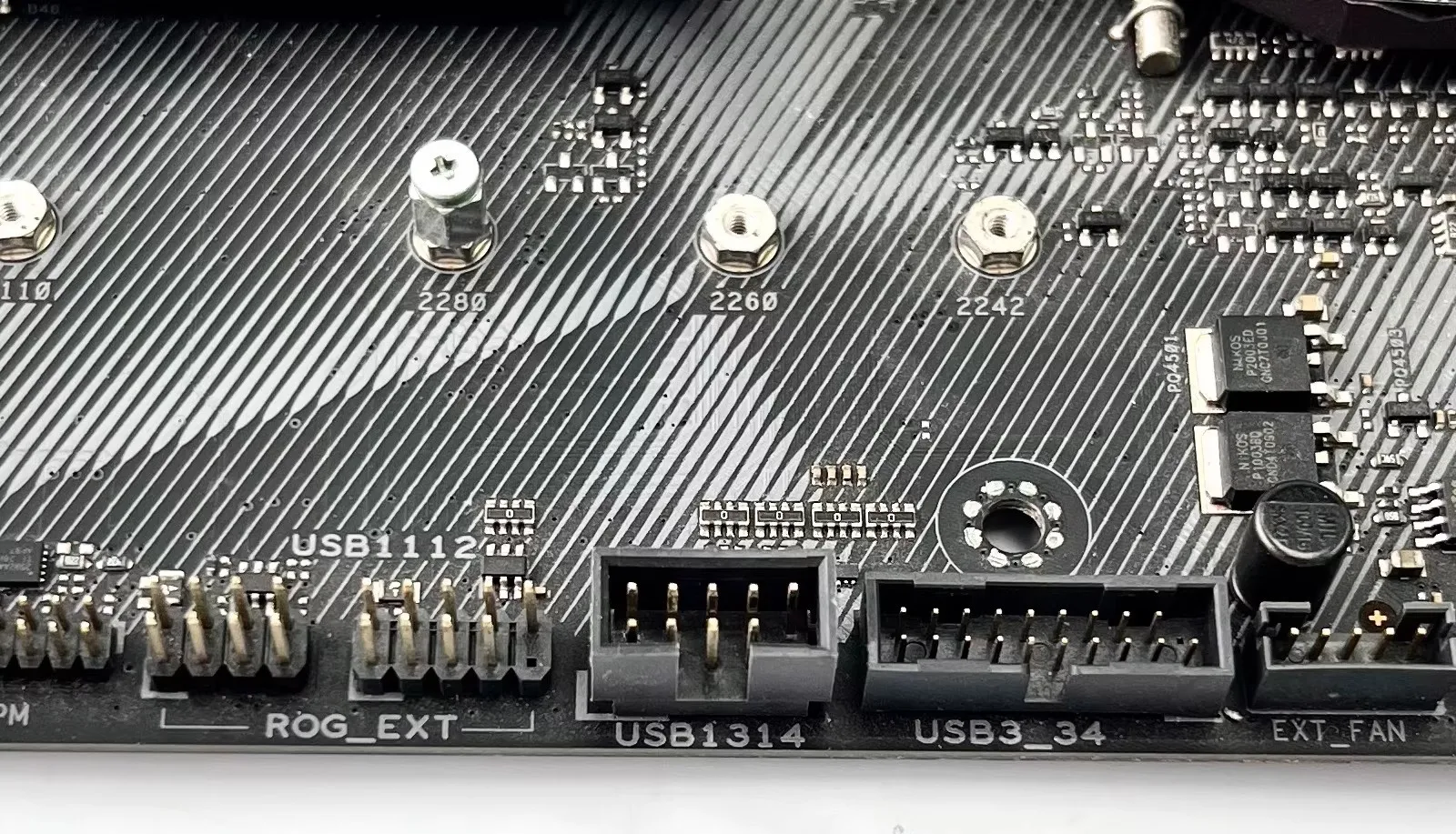

4.Conecte el conector de 9 pines en el otro extremo del cable USB al puerto correspondiente de la placa base de la computadora.
Modelo R45B ¿Cuánto dura el cable accesorio?¿Cuál es su función?

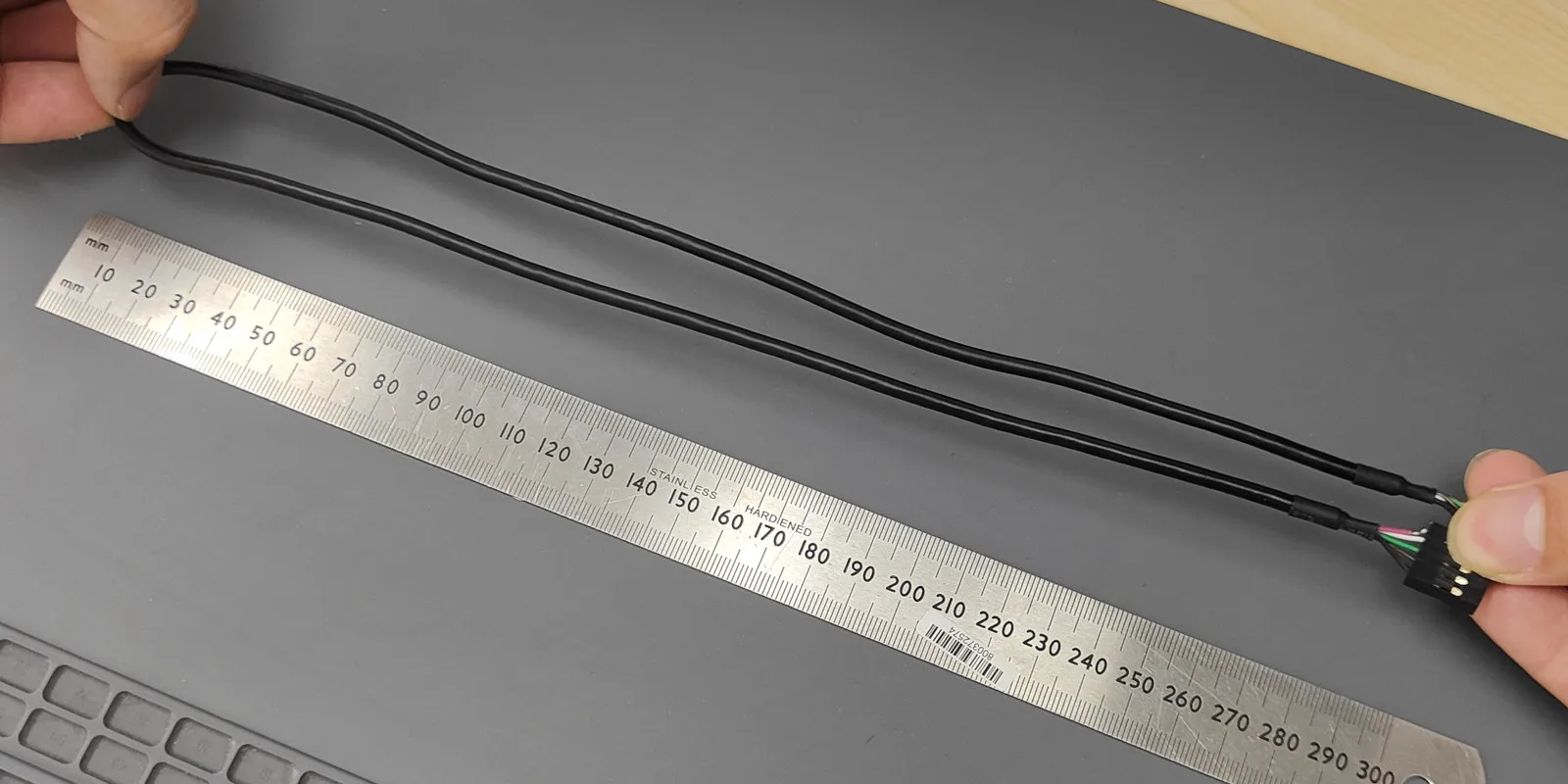

El cable accesorio es un cable de datos USB 2.0 con una longitud de 60 cm.Algunos módulos de red se comunican a través del canal USB, por lo que se requiere un cable de datos USB 2.0 para conectar la placa base y la tarjeta adaptadora.
Enlace de descarga:
Abra el archivo PDF 3D.Utilice el software Adobe Reader DC.
Descarga de archivos PDF 3D y pasos 3D:
https://www.adtlink.cn/download/ADT_R45B_3D.zip
Descarga de archivos de especificaciones:
https://www.adtlink.cn/download/ADT Especificación de la tarjeta adaptadora R45B 20250613.pdf
