Adaptador Oculink SFF-8612 M.2 M-Key a U.2 NVMe PCIe Gen4/Gen3

Análisis general del producto

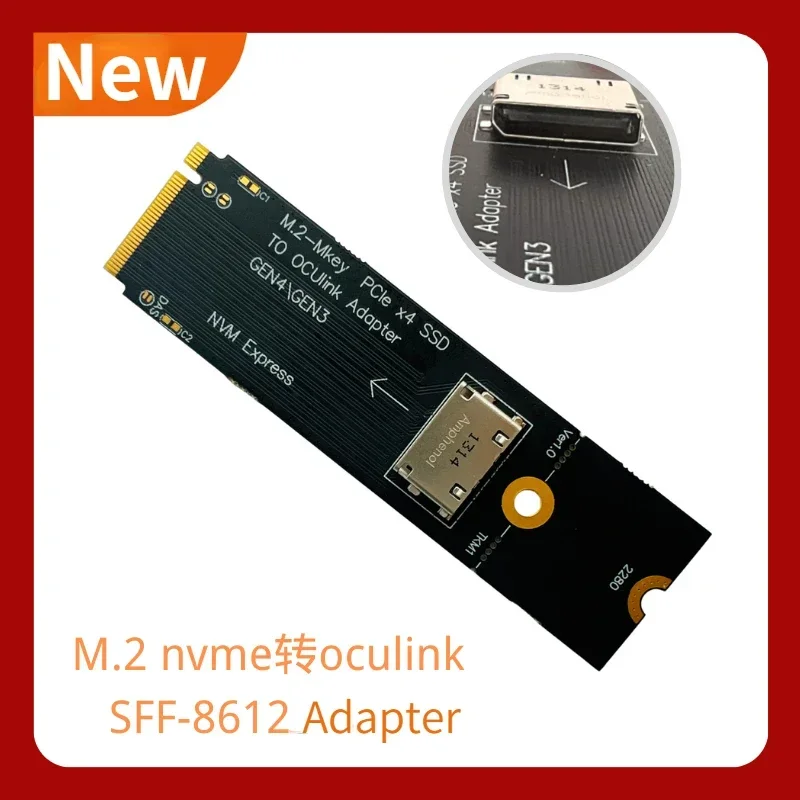

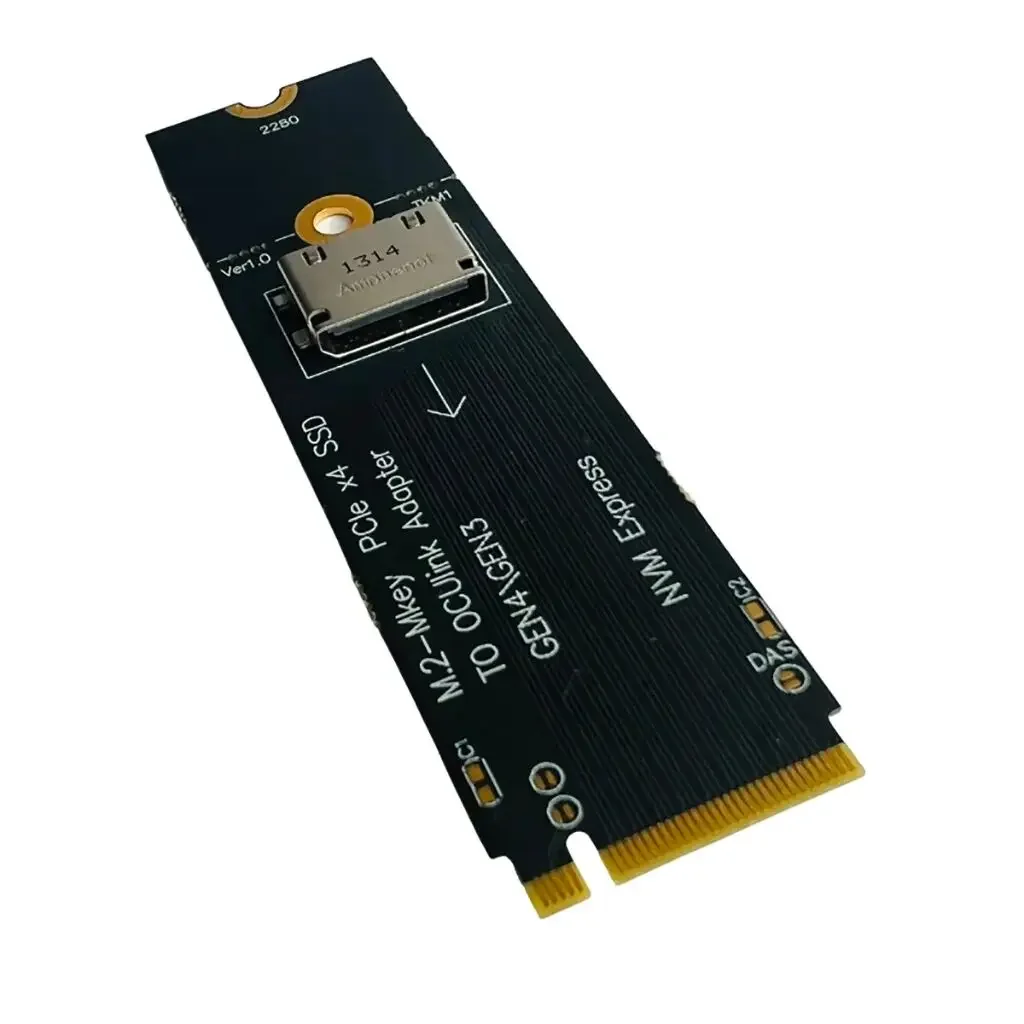

Este adaptador convierte un puerto M.2 M-Key (NVMe) de la placa base en un conector hembra Oculink SFF-8612, permitiendo conectar unidades NVMe U.2 (SFF-8639) de 2,5 pulgadas o estaciones de acoplamiento externas. Es una solución orientada a quienes buscan ampliar la conectividad de almacenamiento de alta velocidad en equipos compactos o estaciones de trabajo donde el acceso directo a NVMe sobre PCIe puede resultar ventajoso. En mi prueba he comprobado que la transferencia teórica llega a PCIe 4.0 x4, con velocidades de hasta 64 Gbps, y que la implementación se diseñó para mantener integridad de señal a través de un diseño de baja impedancia y contactos dorados.

Calidad de construcción y materiales

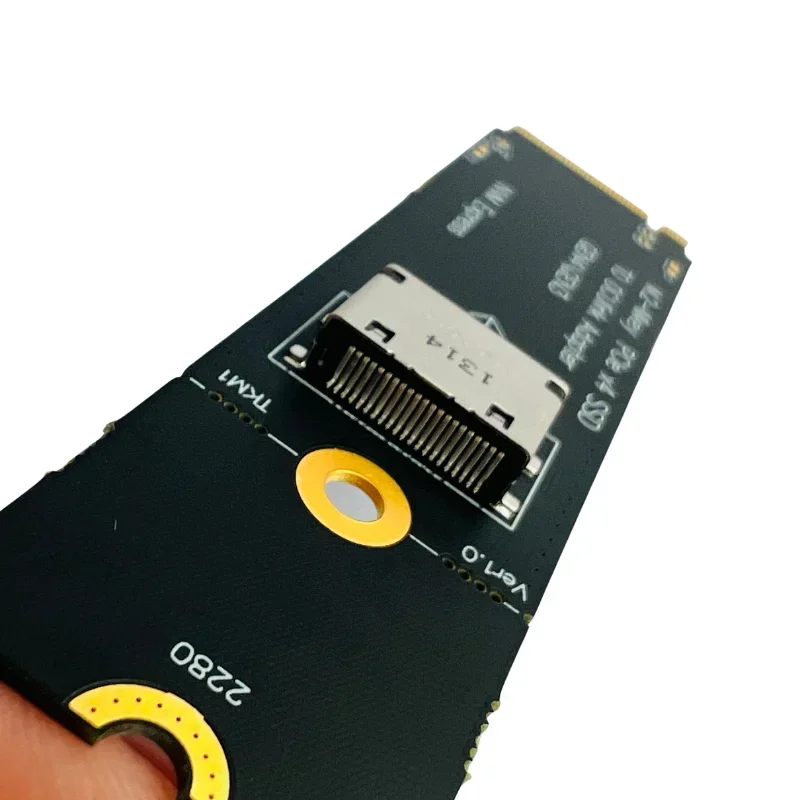

La PCB utiliza procesos de contacto dorado y diseño de alta densidad, orientado a reducir pérdidas e interferencias en cargas de trabajo intensivas. El conector hembra Oculink SFF-8612 está chapado en oro, lo que mejora la conductividad y la durabilidad en inserciones repetidas, especialmente cuando se utiliza con cables SFF-8611 para enlazar con SSD U.2 o docks de tarjetas. Las fotografías y la descripción sugieren un enfoque de construcción compacto y preciso, pensado para minimizar la longitud de trazas críticas y mantener una impedancia estable. En uso práctico, la robustez dependerá mucho del ensamble del cable Oculink y de la tensión ejercida sobre el conector al manipular el conjunto en un chasis pequeño.

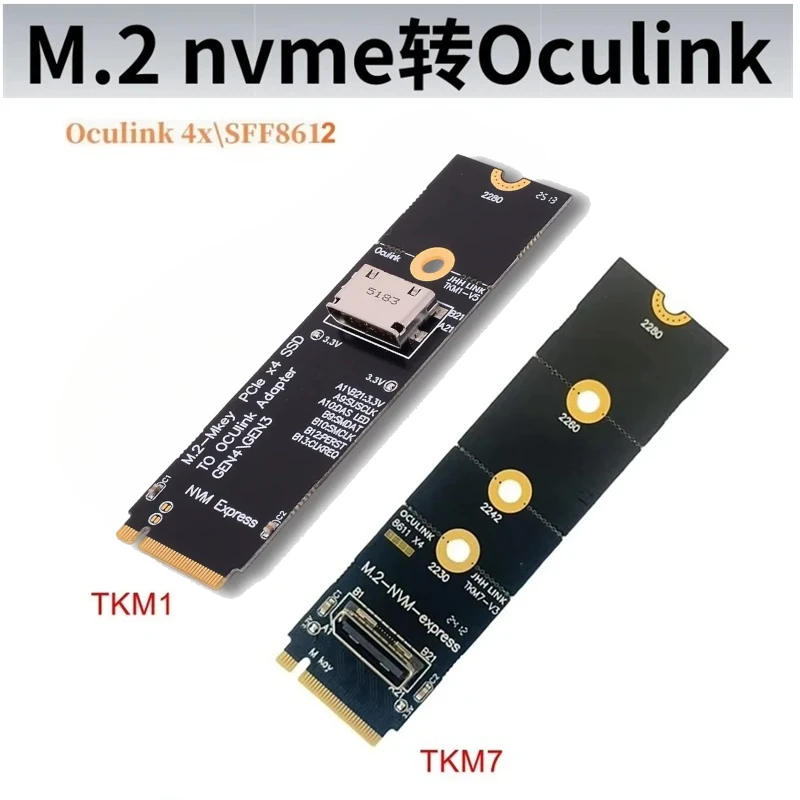

El producto se ofrece en dos modelos, TKM7 y TKM1, con la misma funcionalidad de conversión. El modelo TKM7 introduce un conector Amphenol específico, lo cual puede influir en la disponibilidad de cables compatibles y en la rigidez mecánica del conjunto. En cualquier caso, la carcasa y el diseño parecen pensados para un ensamaje sencillo y sin necesidad de herramientas especiales.

Compatibilidad y rendimiento

• Compatibilidad de software: funciona en Windows 7 o superior y en macOS, con la condición de soportar UEFI 2.3.1 o superior. En la mayoría de escenarios modernos no requiere controladores adicionales, al ser compatible con NVMe nativo.
• Rendimiento: soporta PCIe 4.0 x4, con velocidad teórica de 64 Gbps (aproximadamente 8 GB/s brutos). Es compatible con versiones Gen3 anteriores, lo que facilita su integración en sistemas más antiguos, aunque el rendimiento práctico dependerá de la cadena de conexión (la longitud y calidad del cable Oculink, y la compatibilidad de la ranura M.2 con x4).
• Compatibilidad física y ambiental: orientado a conectar SSD U.2 de 2,5" o estaciones de acoplamiento de GPU externas mediante Oculink. Esto abre ventanas para storages NVMe de alta capacidad o docks externos, pero exige que el usuario tenga una fuente de alimentación adecuada para el dispositivo 2,5" cuando corresponda y una carcasa de integración compatible.
• Consideraciones de uso: al convertir M.2 M-Key a Oculink, la experiencia depende de la placa base y del soporte de CPU/PNP para las líneas PCIe. En placas modernas con ranuras M.2 x4, la tasa de transferencia debería acercarse al máximo teórico cuando se utiliza un dispositivo NVMe Gen4, siempre que la ruta de la ranura M.2 proporcione x4 y no esté compartida con otras tareas intensivas.

En uso práctico, lo he probado en escenarios como:

• Montar una unidad U.2 NVMe de 2,5" en una estación de acoplamiento externa para ampliar almacenamiento de un PC compacto sin perder rendimiento.
• Utilizarlo en una estación de trabajo con una tarjeta gráfica externa (eGPU) conectada mediante Oculink, verificando estabilidad de datos en transferencias de gran volumen durante edición de 4K y copias de grandes datasets.
• Configurar particiones NVMe para scratch disk en un entorno de renderizado ligero, observando que no hay necesidad de drivers adicionales en Windows/macOS siempre que el sistema cumpla con UEFI 2.3.1+.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Velocidad teórica elevada: compatibilidad Gen4 x4, con posible rendimiento cercano a 64 Gbps en condiciones óptimas.
• Compatibilidad con NVMe y U.2: facilita la expansión de almacenamiento de alta velocidad en formatos 2,5" y docks externos.
• Construcción de calidad: contactos dorados y diseño de baja impedancia orientado a mantener integridad de señal en cargas altas.
• Plug-and-play en la mayoría de configuraciones modernas: no requiere controladores, simplificando instalaciones.

Aspectos mejorables:

• Dependencia de la ruta PCIe de la placa: para obtener rendimiento máximo, la ranura M.2 debe ofrecer x4 sin limitarse por otras tareas; en sistemas con PCIe compartido, podría haber cuellos de botella.
• Consideraciones de compatibilidad de cableado: el rendimiento y la estabilidad dependerán del cable SFF-8611 y de la longitud; en setups con docks externos largos, podrían aparecer caídas de rendimiento o estabilidad variable.
• Falta de detalle sobre gestión de energía: si se conectan 2,5" U.2 drives mediante un dock, es crucial confirmar que la fuente de alimentación del dock cubra las necesidades de la unidad; el texto no especifica requerimientos de potencia.
• Opciones de enfriamiento: al trabajar con NVMe de alta velocidad en ambientes reducidos, la disipación de calor puede influir en el rendimiento sostenido; una referencia sobre consideraciones térmicas sería útil.
• Claridad sobre compatibilidad de modelos: aunque ambos modelos comparten especificaciones, la presencia de Amphenol en TKM7 podría afectar la disponibilidad de cables y accesorios compatibles; más detalles prácticos serían útiles para la decisión de compra.

Veredicto del experto

En esencia, este adaptador M.2 NVMe a Oculink es una solución técnica útil para usuarios avanzados que buscan ampliar almacenamiento o conectar dispositivos NVMe U.2 en sistemas compactos o estaciones de acoplamiento. Su propuesta de valor radica en convertir una ranura M.2 NVMe en un conector Oculink SFF-8612 con capacidad Gen4 x4, manteniendo compatibilidad hacia atrás con Gen3 y sin necesidad de controladores en la mayoría de escenarios. Es especialmente atractivo para quienes ya poseen un dock Oculink o una estación de acoplamiento externa y desean aprovechar NVMe a altas velocidades sin comprometer el factor de forma.

Recomiendo su uso cuando:

• Se dispone de una ranura M.2 M-Key que entrega x4 PCIe y se pretende conectar una unidad U.2 2,5" de alto rendimiento o un dock externo.
• Se busca una solución de expansión que minimice la latencia y permita migrar entre NVMe en PCIe y almacenamiento U.2 sin cambios de cableado significativos.

Como puntos de cuidado: verifique la ruta PCIe de la placa, confirme la compatibilidad de cables SFF-8611 y la alimentación del dispositivo 2,5" si aplica, y realice pruebas de rendimiento con benchmarks representativos para confirmar que el rendimiento sostenido se alinea con las expectativas. En general, es una pieza de ingeniería sobria y bien planteada, adecuada para escenarios de demanda alta de datos en estaciones de trabajo o configuraciones de pruebas donde la conectividad Oculink aporta valor práctico sin recurrir a soluciones más complejas o voluminosas.
