Color
Descripción
FT232RL USB aislado magnéticamente a puerto serie TTL (es decir, UART, Puerto COM)

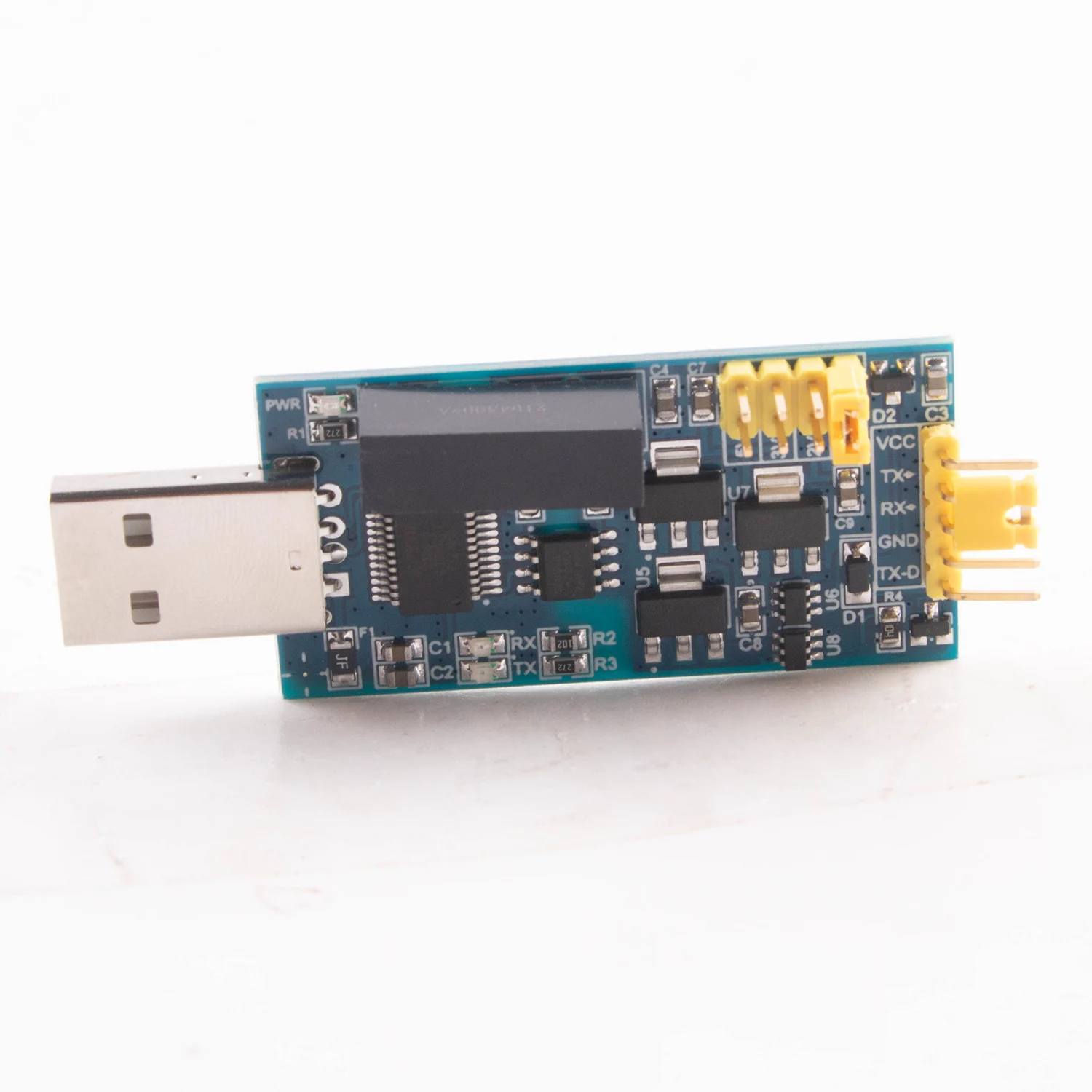

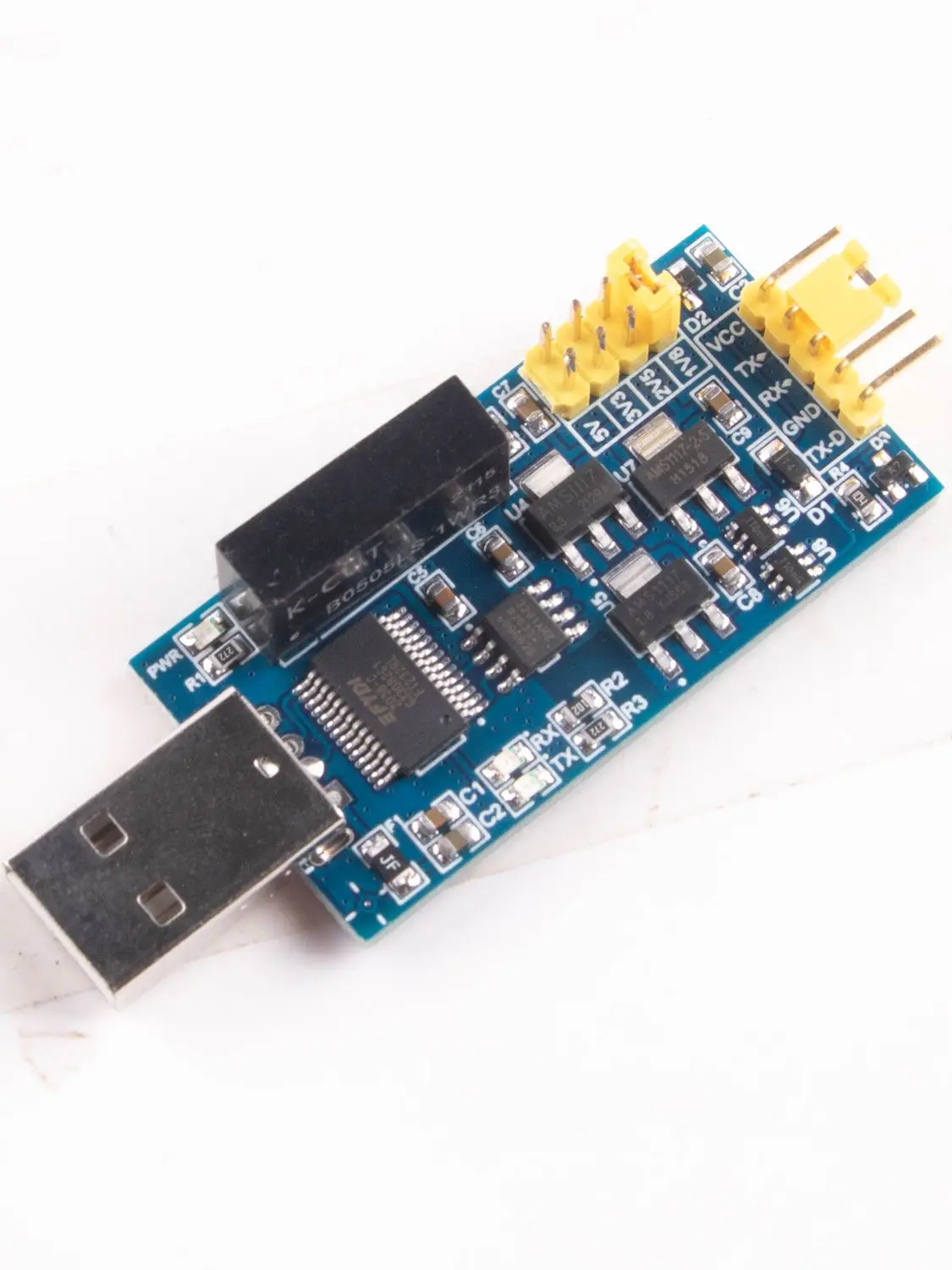

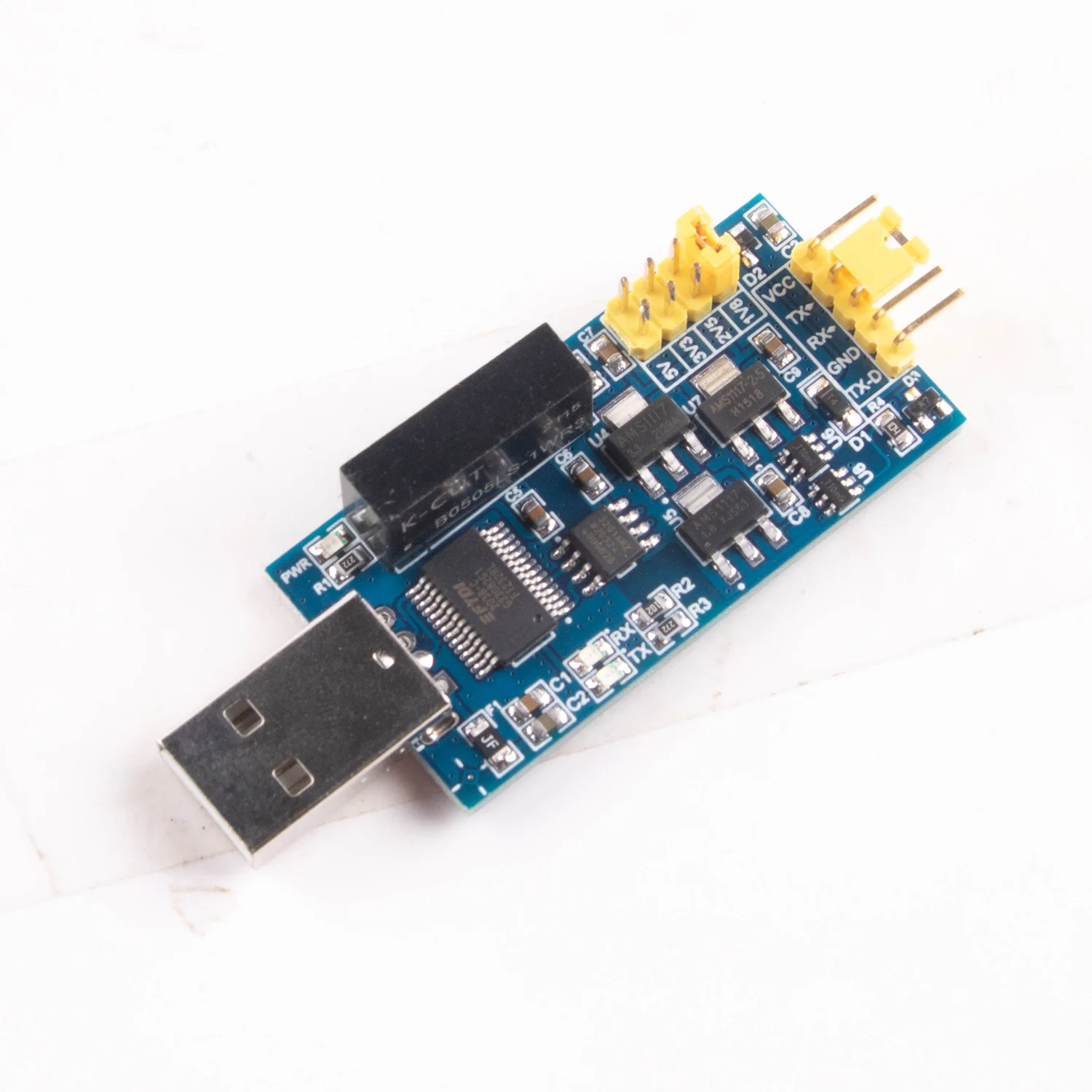

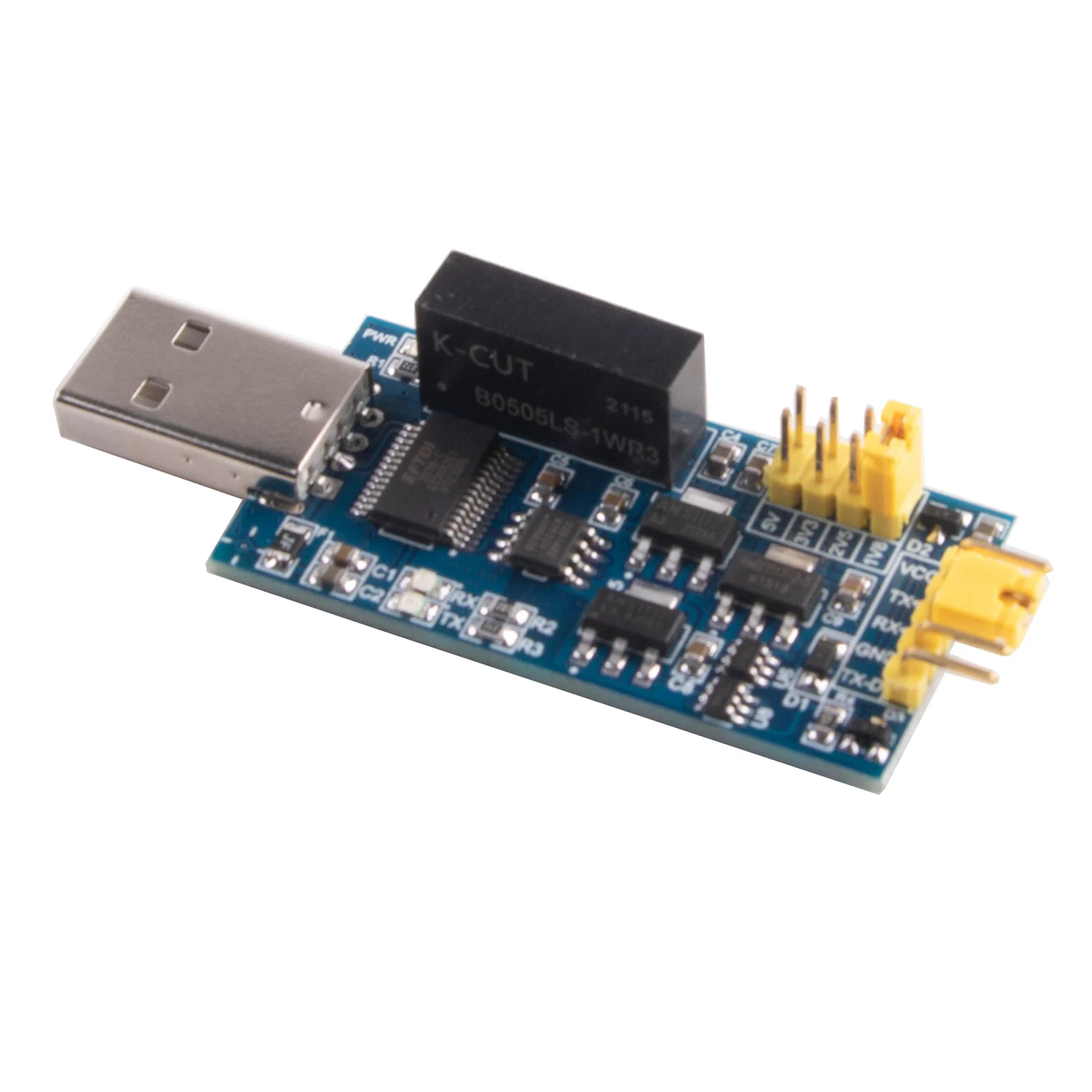

Es una interfaz serie de USB a TTL aislada magnéticamente (es decir, Puerto UART/COM), el control principal utiliza el chip USB FTDI FT232RL, diseñado originalmente por DBS Technology, con voltaje de aislamiento de 1000V CC y velocidad de comunicación confiable de hasta 3Mbps, el lado USB y el lado TTL están completamente aislados, Que garantiza completamente la seguridad del ordenador y reduce eficazmente las interferencias.
Insista en usar chips originales, materiales nuevos, inspección y envío 100%

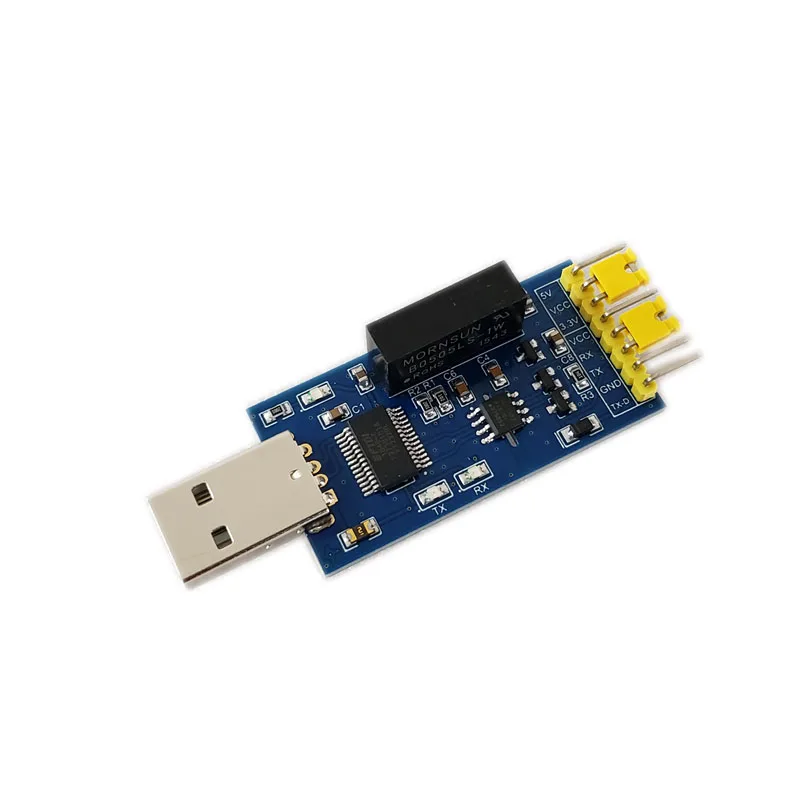

● 5V/3,3 V (nivel dual): el voltaje de la fuente de alimentación y el nivel de señal se pueden cambiar a 5V/3,3 V, y el voltaje y la señal de la fuente de alimentación son diferentes. Envíe la línea DuPont.

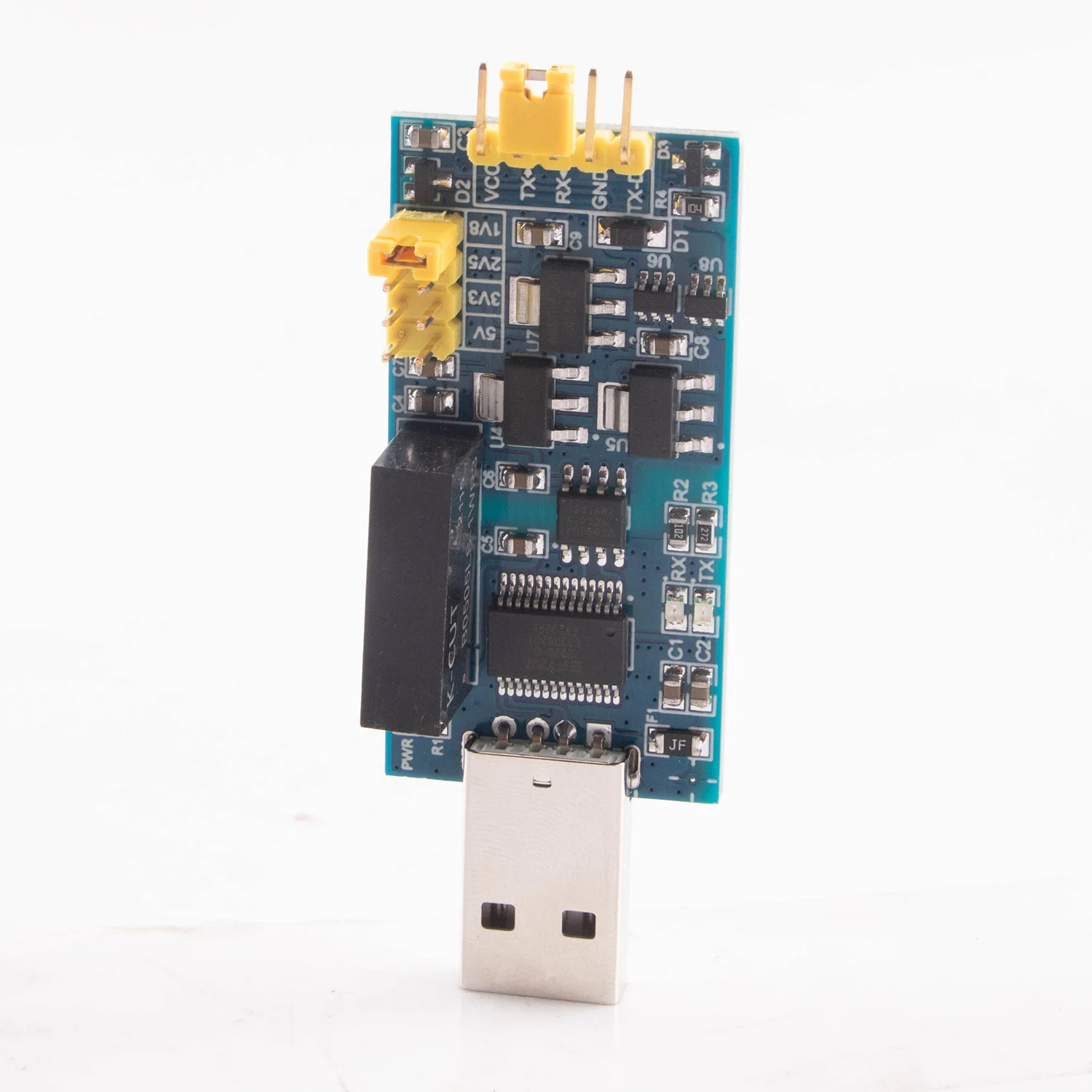

● 5V/3,3 V/2,5 V/1,8 V (cuatro niveles): el voltaje de la fuente de alimentación y el nivel de señal se pueden cambiar a 5V/3,3 V/2,5 V/1,8 V, y el voltaje y la señal de la fuente de alimentación son diferentes. Envíe la línea DuPont.
Característica principal
● Control principal FT232RL, el excelente chip USB a serie de la industria, una opción estable para aplicaciones industriales.
● La Última Generación del chip de aislamiento magnético ADI ADU3201 tiene una velocidad rápida, una forma de onda alta y un consumo de energía significativamente menor que el del aislamiento fotoeléctrico.
● Fuente de alimentación aislada de gran espacio a bordo, sin necesidad de fuente de alimentación externa, simplemente conecte la interfaz USB para usar.
● Aumenta el espacio de aislamiento y ranura de la PCB para evitar mejor la fuga y mejorar el rendimiento de seguridad.
● Diodo de protección integrado para mejorar la capacidad de protección.
● Conector macho, sin necesidad de conectar el cable, conéctelo directamente al puerto USB del ordenador para usarlo.
● El nivel de comunicación se puede cambiar cómodamente a 5V o 3,3 V a través de la tapa del puente (los modelos de cuatro niveles admiten 2,5 V/1,8 V).
● VCC puede emitir voltaje de 5V o 3,3 V (el modelo de cuatro niveles admite 2,5 V/1,8 V). , El nivel de comunicación y VCC pueden ser iguales o diferentes.
● TX conduce a la salida de drenaje abierto (salida de drenaje abierto) a través del diodo inverso, que es conveniente para programar microordenador de un solo chip STC, y evita fallas de programación incompletas después de un corte de energía.
● Fuente de alimentación a bordo, que envía y recibe tres indicadores LED, y observa el estado de la comunicación en cualquier momento (controlador IO dedicado, no conectado en paralelo a la línea de señal, no afecta a la comunicación).
Aplicación típica
● Aislamiento USB a TTL equipo de comunicación y depuración en serie en situaciones peligrosas de alto voltaje.
● Actualice el firmware del Periférico, como los enrutadores y los decodificadores.
● Grabar (Descargar) programa MCU
● Comunicación USB UART de alta velocidad (hasta 2Mbps)
● Integrado en el producto para mejorar la fiabilidad de la comunicación
Accesorios Imagen

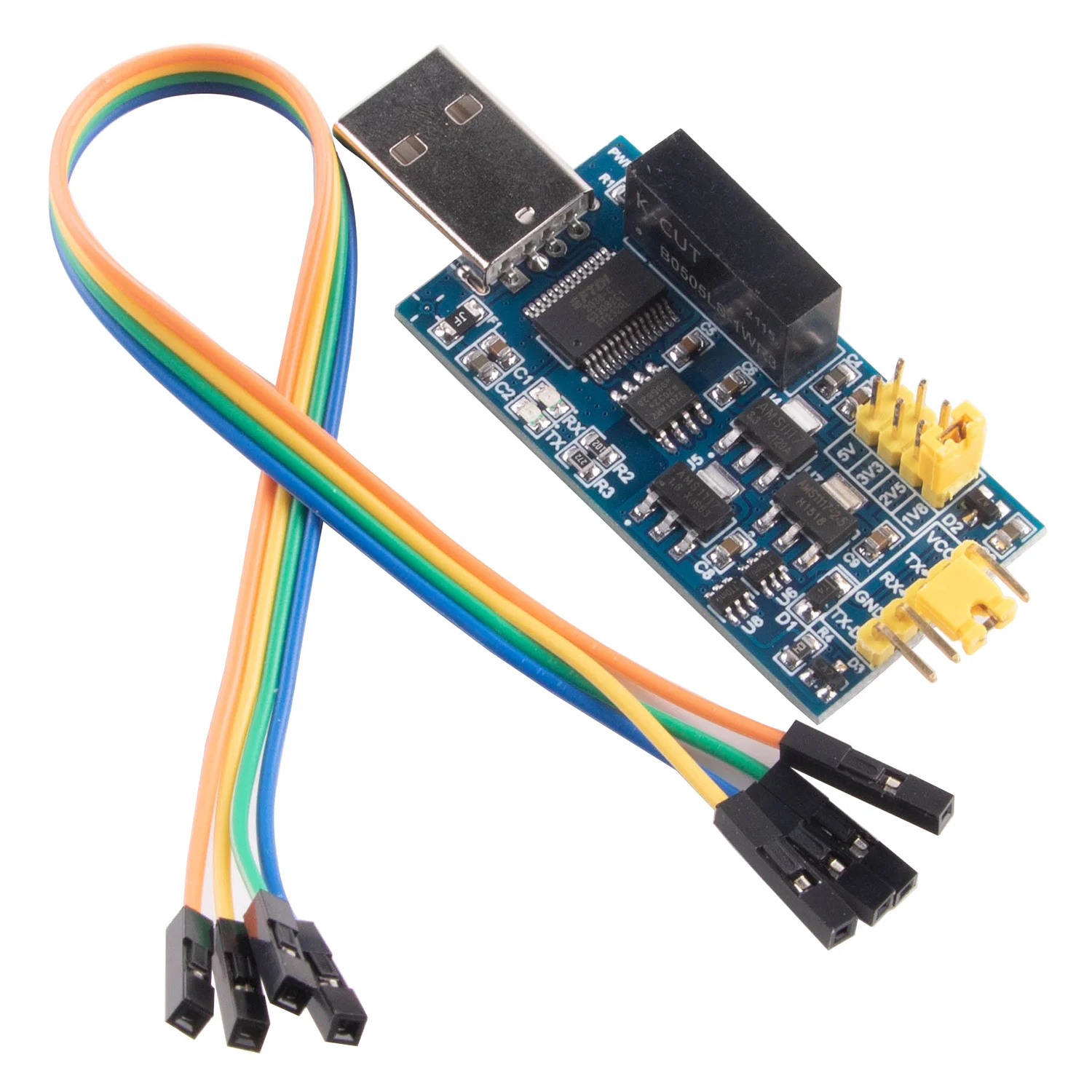

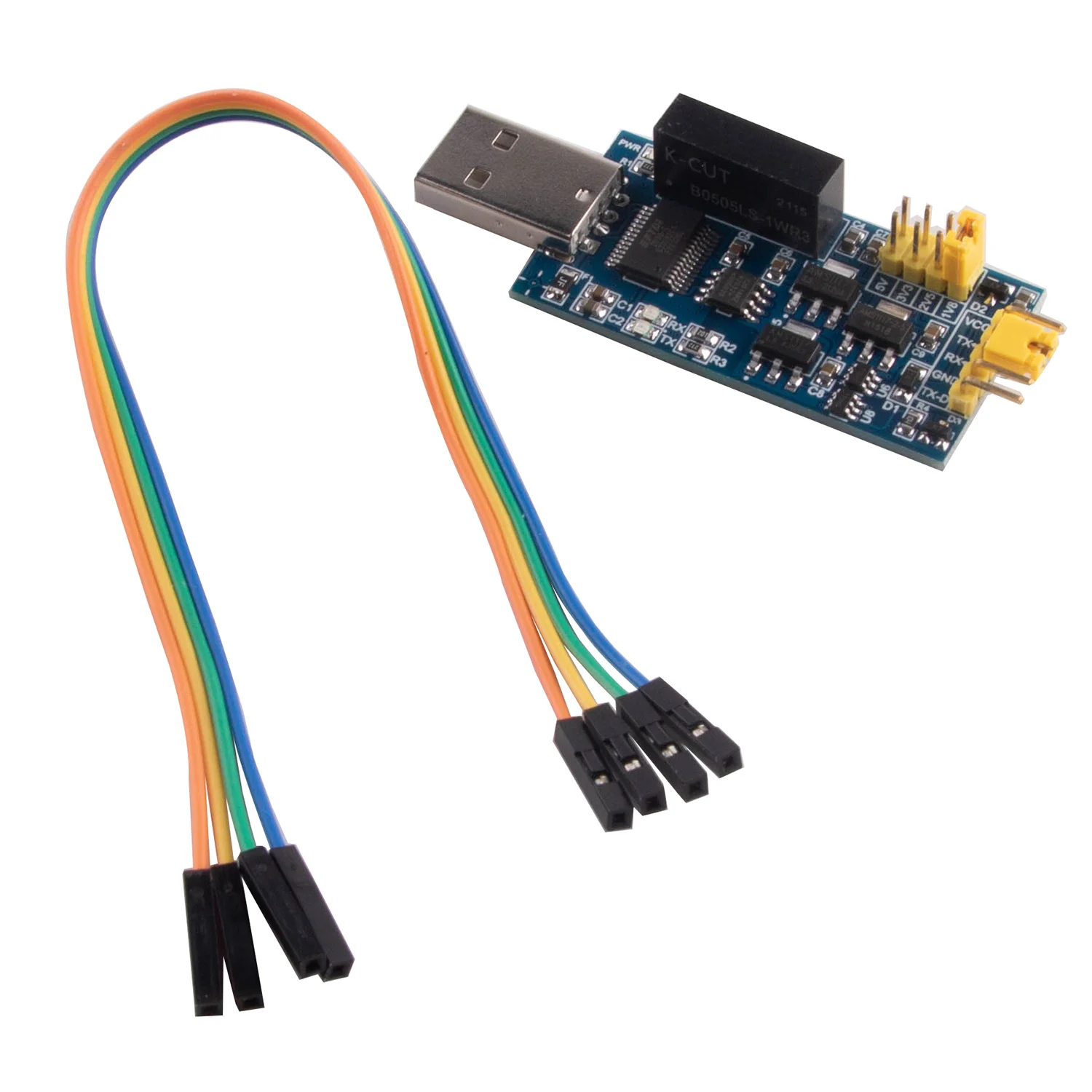

El cable DuPont es un regalo, y el cable de extensión USB se puede comprar de acuerdo con sus necesidades.
Función PIN
● Pin de selección de nivel: utilizado para seleccionar la señal y el nivel de PIN VCC de potencia, debe conectarse a uno de 5V o 3,3 V.
● TX/RX: pin de datos en serie (se refiere al propio TX del módulo. Transmisión de datos/RX. Recepción de datos, correspondiente al RX/TX del dispositivo externo).
● GND: toma de tierra (GND debe estar conectado y no debe estar conectado incorrectamente, de lo contrario el dispositivo o el módulo del puerto serie pueden dañarse)
Los anteriores son los pines que deben conectarse para una comunicación normal.
● VCC: salida de potencia (dependiendo de si el dispositivo externo necesita una fuente de alimentación para determinar si se conecta o no, la corriente máxima no debe exceder los 500mA)
● 2: TX a través del diodo inverso, es decir, la señal TX con salida de drenaje abierta, que solo puede emitir un nivel bajo y debe elevarse externamente. Cuando el microcontrolador STC descargue el programa, use el dispositivo en lugar de TX y conéctese al pin P30 DE LA MCU.
Rápido
● Este módulo puede admitir el PIN de señal y el PIN de alimentación para cambiar a 5V/3,3 V/2,5 V/1,8 V al mismo tiempo (usando VCC para fuente de alimentación externa, el PIN de señal y el nivel VCC son los mismos), y también puede admitir el uso de diferentes fuentes de alimentación para la señal y la fuente de alimentación. Ping (usa fila de 5V o 3,3 V/2,5 V/1,8 V para fuente de alimentación externa).
● En la prueba de fábrica, el nivel predeterminado es 3,3 V o 1,8 V. TX/RX están conectados directamente, simplemente quíteselos cuando esté en uso.
Precauciones
● Este es un puerto serie de nivel TTL de 5V/3,3 V/2,5 V/1,8 V, NO conecte el equipo de nivel de (+-5V A +-15V)
● La carga de este módulo no debe superar los 150mA, de lo contrario existe el riesgo de daños por sobrecarga en el módulo o el USB del ordenador (La comunicación solo requiere tres cables GND/TX/RX).
