Adaptador de interfaz Usb a Dmx, iluminación de escenario, luz de discoteca, interfaz Dj Dmx, luces de fiesta Usb, haz de interfaz Usb Led Dmx 512

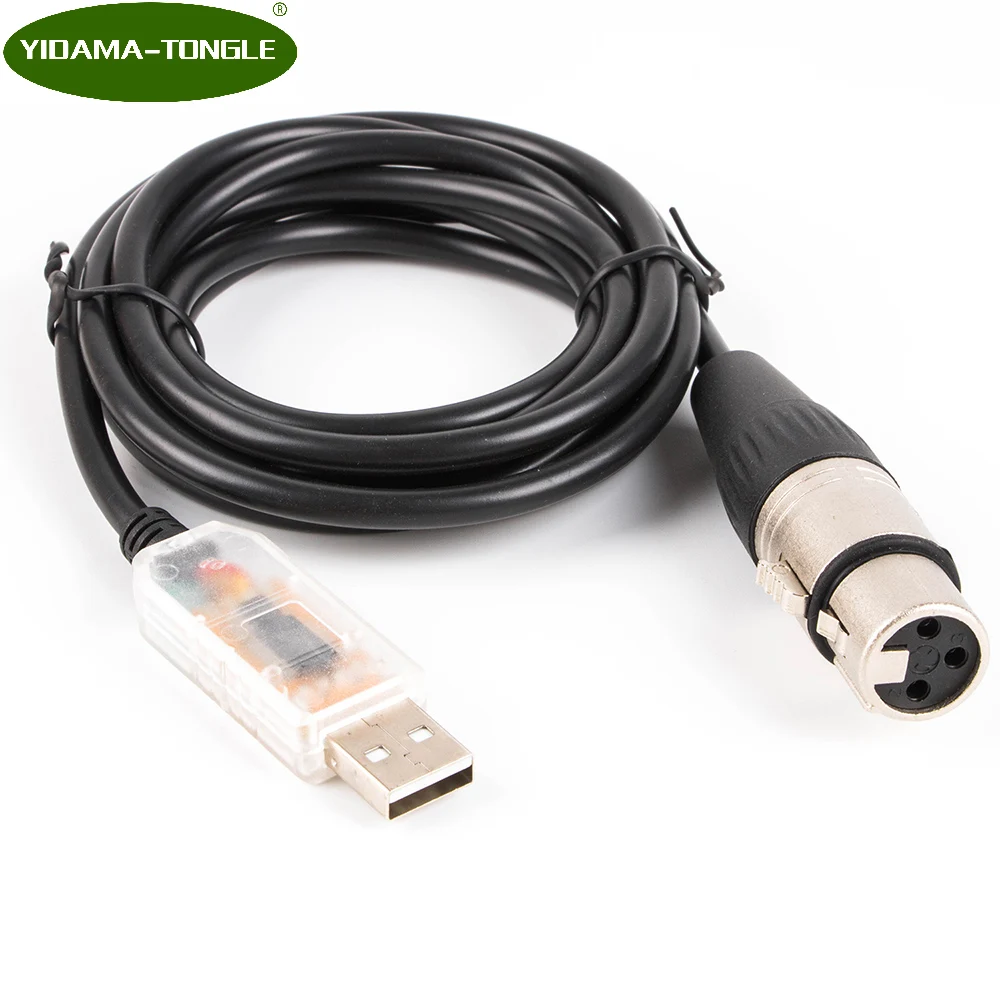

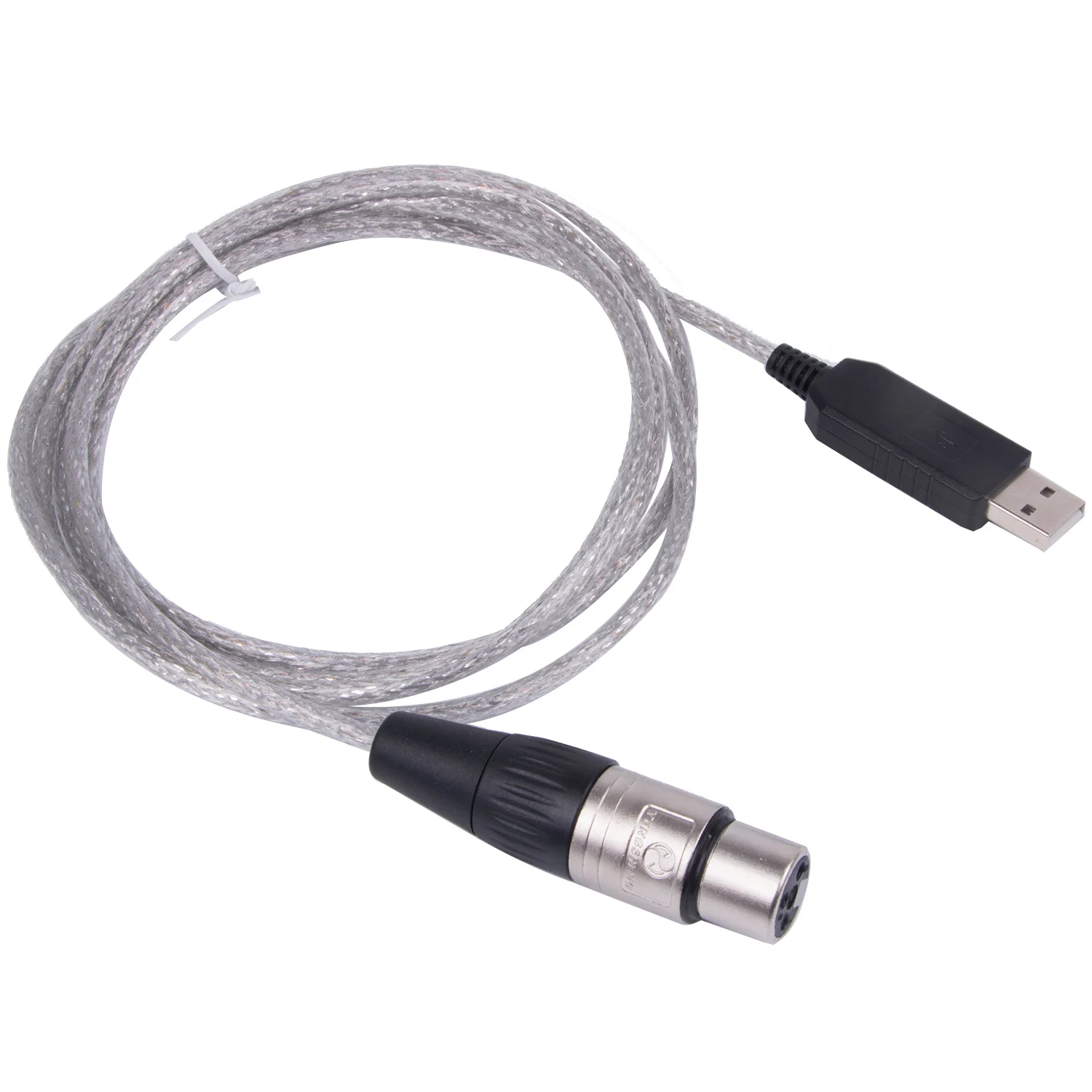

Cable USB a RS485 DMX para control de equipos de iluminación de escenario

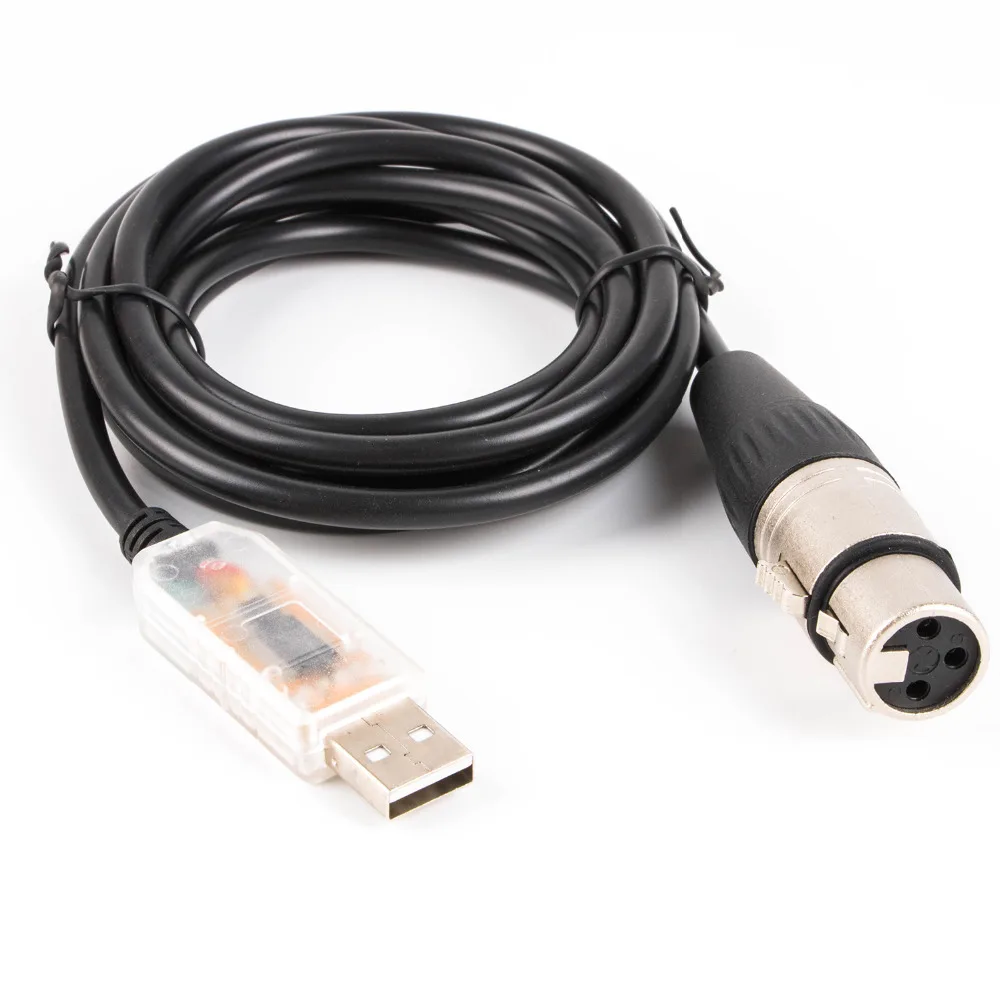

Conector hembra USB RS485 a XLR 3P para cable DMX
XLR 3P macho/hembra, XLR 3P hembra
Convertidor USB RS485
FT232 + SP485
Velocidad en baudios de 300 ~ 3Mbps
Hasta 5km de distancia de transferencia
Semidúplex, no aislado
Protección ESD integrada
Compatible con Android, soporte Win 8, Win 7, Win 10, Linix,
Mac OS, Android
EEPROM interna de 1024 bytes
Admite reescritura de ID de proveedor, admite Mprog3.5
Compatible con controlador FTDI VCP y controlador D2XX
26AWG * 3 núcleos, OD4.0mm, cubierta de PVC
Descarga del controlador FTDI websit, en el sitio web, en el momento de la entrega;
Sitio web de descarga de software Freestyler: freestylerdmx.be

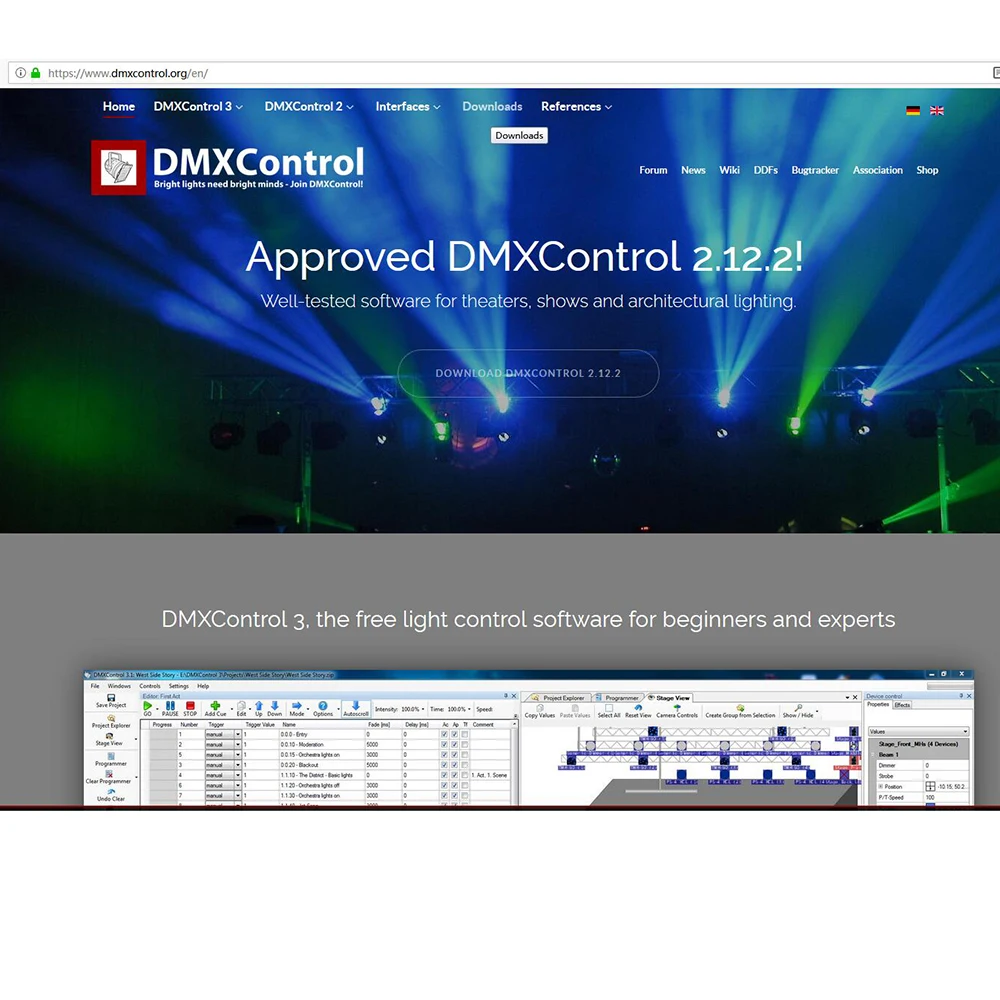

Sitio web del software DMX: dmxcontrol.org/en/downloads.html
USB
Hay controladores disponibles que permiten que los dispositivos FTDI funcionen con los siguientes sistemas operativos:
Ventanas 10
Ventanas 8,1x64
Ventanas 8
Ventanas 8x64
Windows Servidor2012
Servidor Windows 2008 R2
Ventanas 7
Ventanas 7x64
Servidor Windows 2008
Windows Server 2008x64
Windows Vista
Windows Vista x64
Servidor Windows 2003
Windows Server 2003x64
Windows XP
Windows XP x64
Windows ME
Ventanas 98
Linux
Mac OS X
Mac OS 9 Mac OS 8
Windows CE.NET (versión 4,2 y superior)
Android
Windows RT
Paquete:
1 cable de control XDMX RS485
Cable de control de interfaz USB a DMX, guía de prueba de software de instalación:

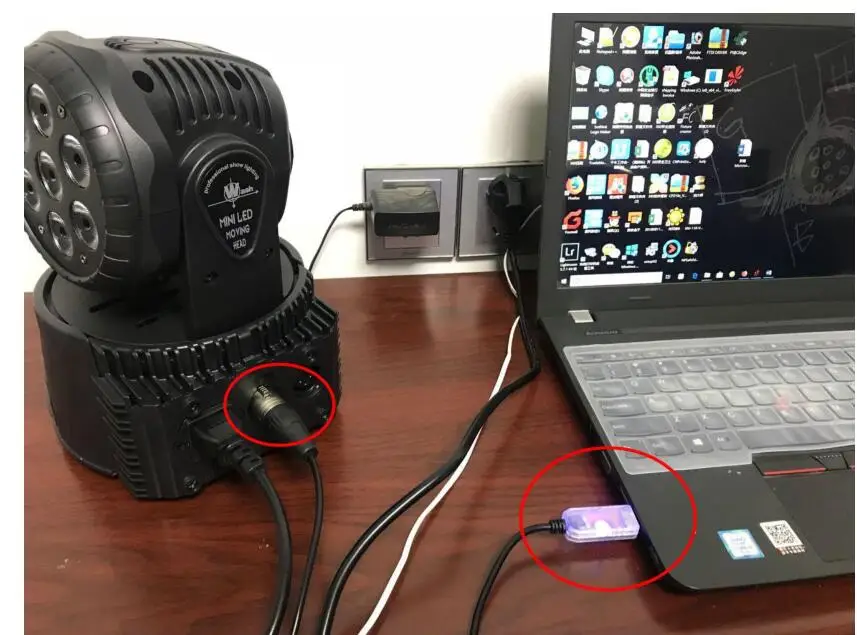

1, Conecte su PC a la luz de escenario DMX

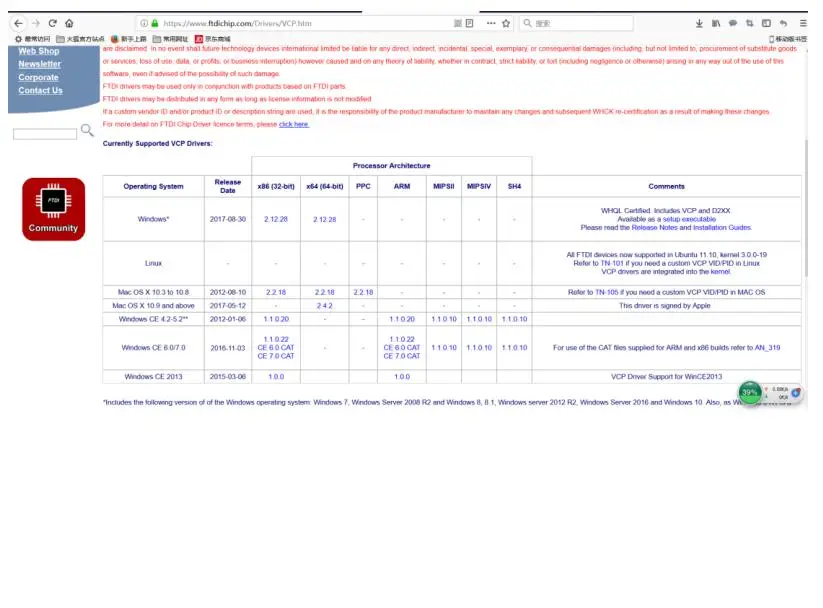

Paso 2: descargue el controlador FTDI desde el sitio web oficial (o instalación gratuita)
En términos generales, WIN7/ Win8/Win10 reconocerá el puerto serial. Si no puede encontrar el puerto de serie (no lo reconoce), vaya al sitio web de FTDI o utilice nuestro Mini CD para instalar el controlador del chipset FTDI.

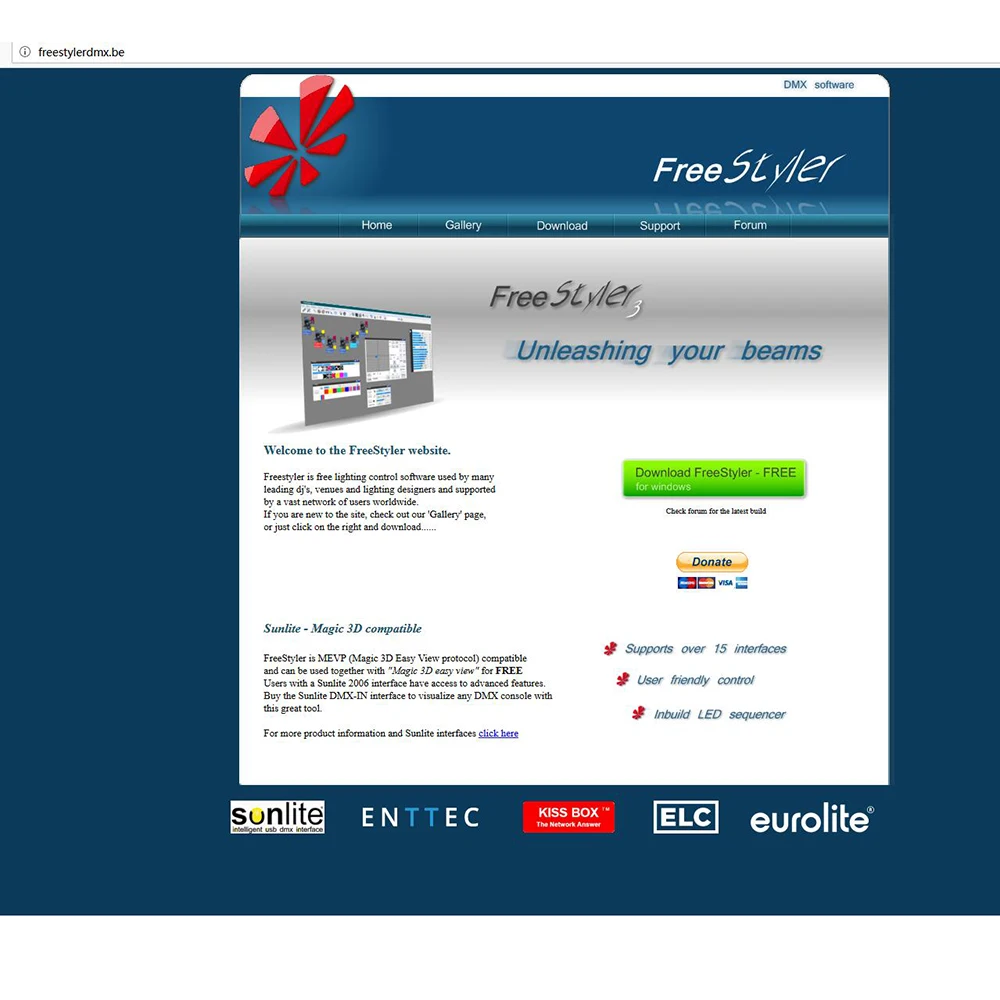

Paso 3: Descargue el software freestyler de terceros

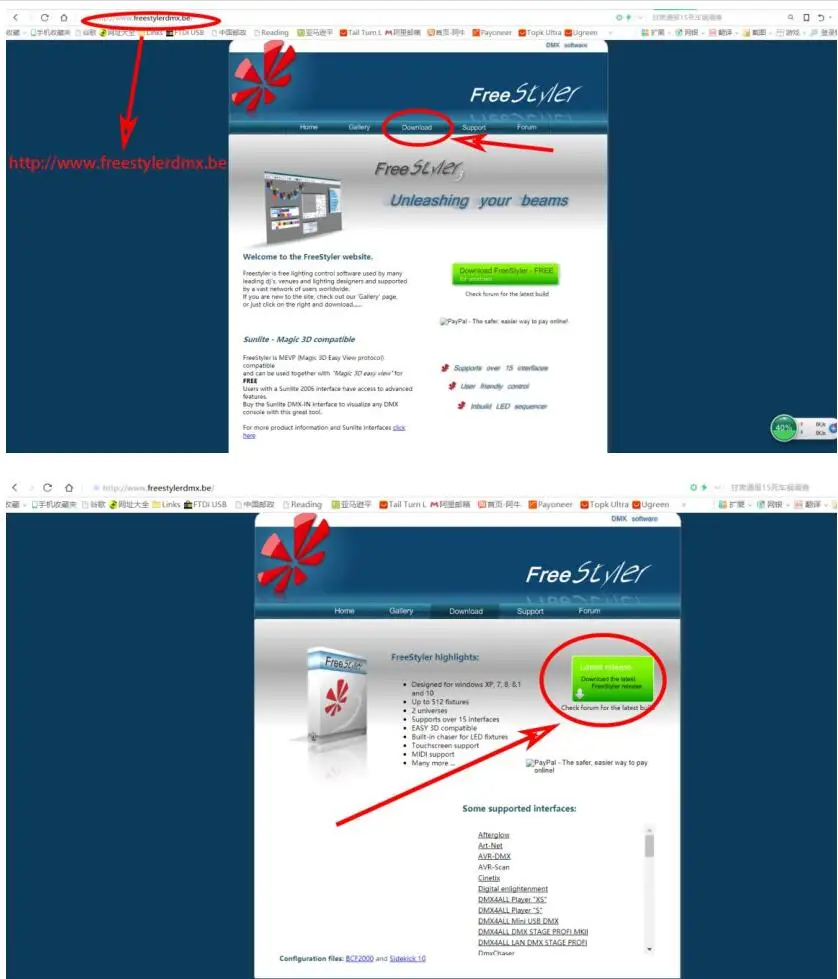

Descarga web: www.freestylerdmx.be

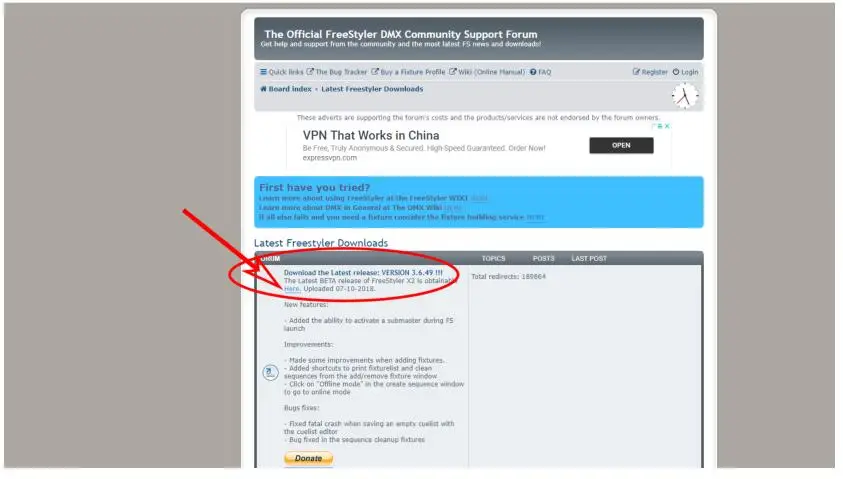

Y luego podemos elegir la última versión 3.6.49. Y haga clic en el botón
"Aquí" para descargar.

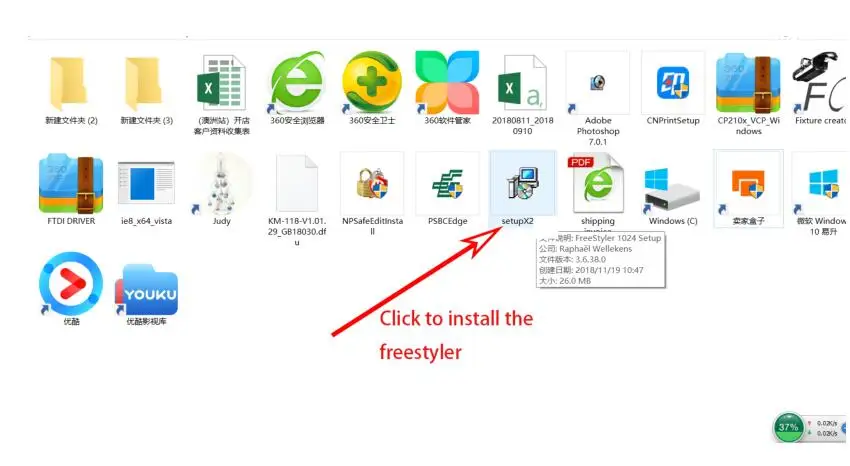

Paso 4: Instale el software freestyler
Si muestra algún error al instalar, puede elegir el "ignorar" para
Continuar.

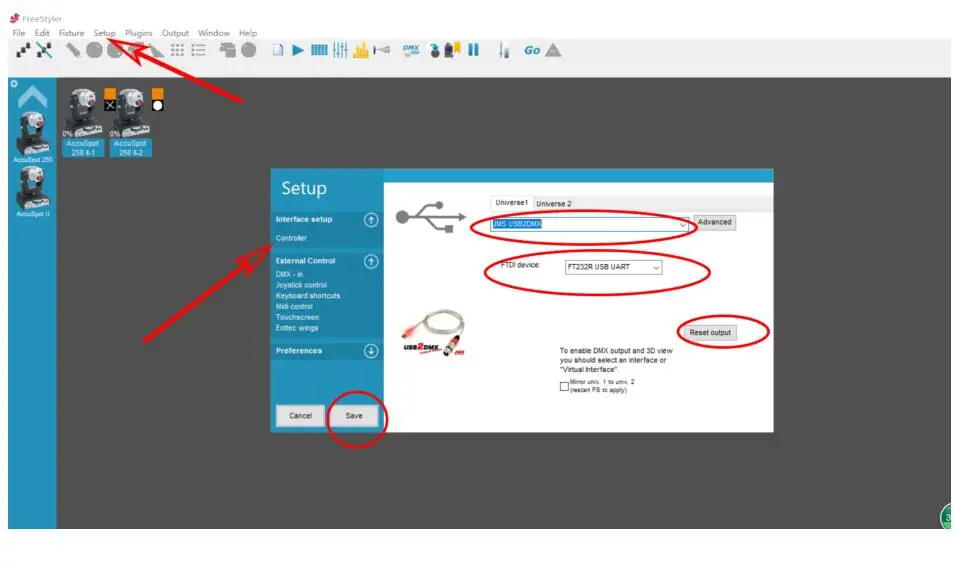

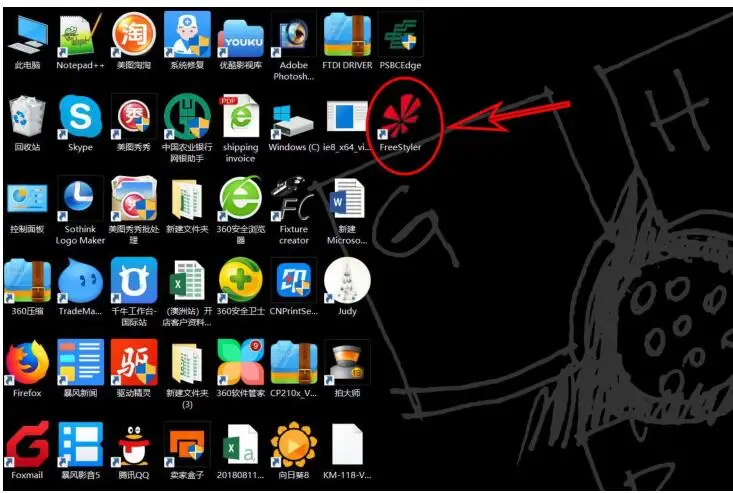

Paso 5: el software Abra freestyler (ver detalles en el vídeo).

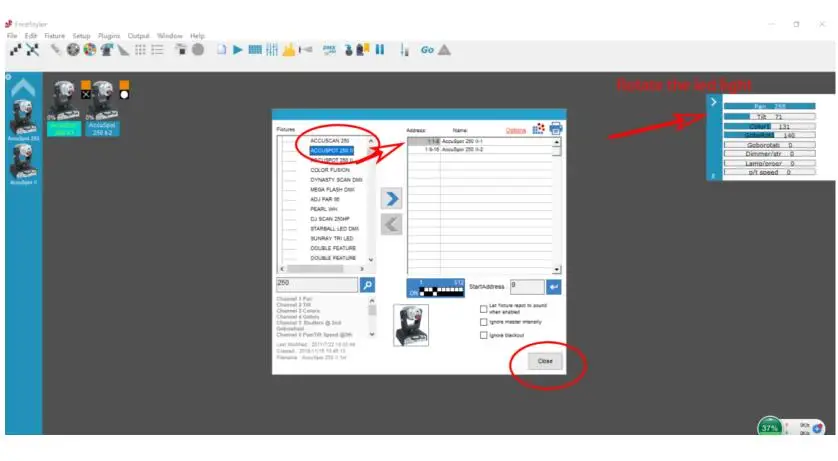

Configura o añade la luz como en la imagen

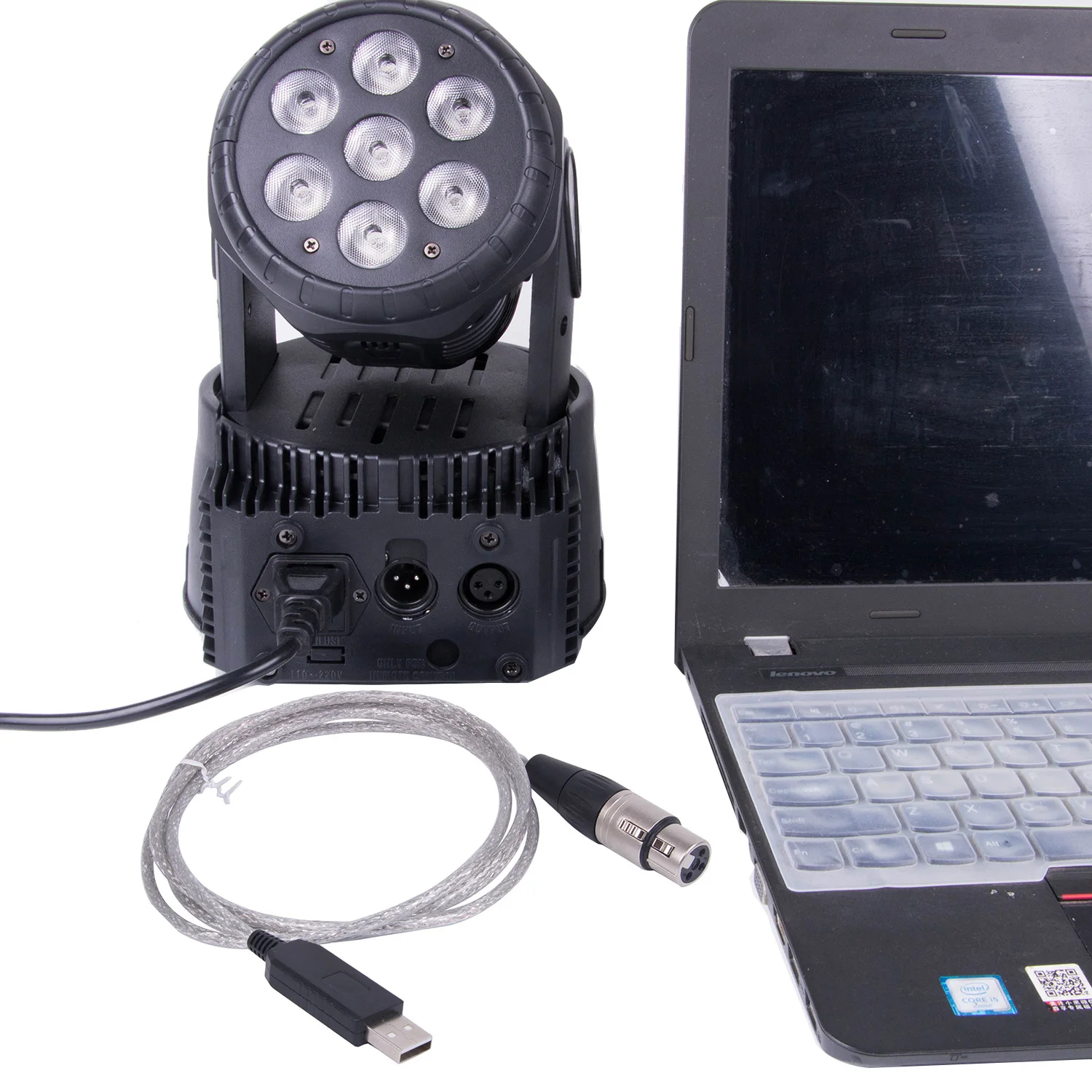

Paso 6: Gira la luz LED móvil
Controle la luz de escenario LED con el software ahora
Finalmente, para más funciones, ¿podría dejar que su ingeniero profesional de control de luz lo configure?

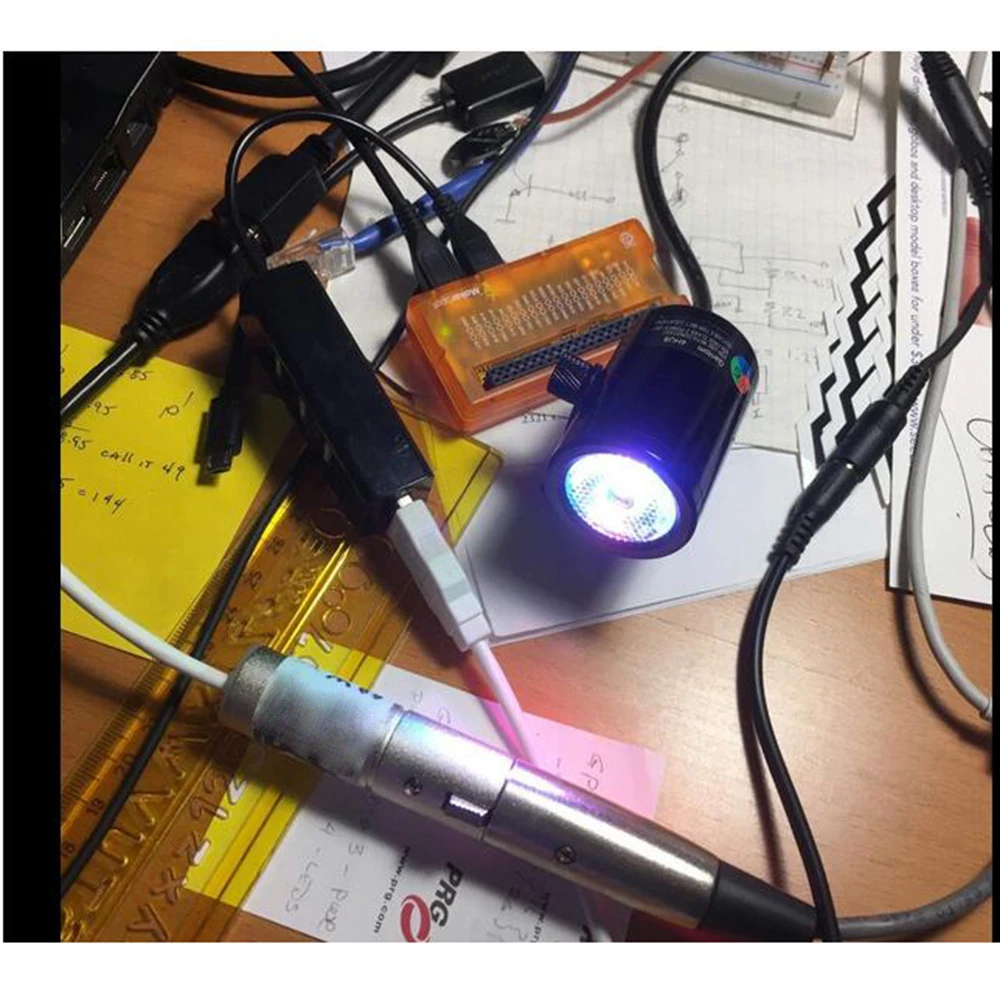

Más fotos para su referencia como sigue:
Conozca el sistema de control de iluminación inteligente basado en el bus RS485
La tarjeta de expansión CREATOR Express se basa en las necesidades reales del usuario y es opcional, se utiliza principalmente para aumentar el soporte del Protocolo de Control host DMX512. Se utiliza para controlar la serie de lámparas que admiten el Protocolo DMX512, como luces de cabeza móvil, marquesinas LED, bombillas giratorias LED, luces de bola mágica de cristal DMX e iluminación de escenario doméstico. Característica principal:
Utilice el protocolo de transmisión DMX512 aceptado internacionalmente;
Se pueden enviar hasta 512 canales de salida a una sola tarjeta, y se pueden admitir 4 tarjetas de control DMX512 en una sola consola.
256 niveles de atenuación
Interfaz estándar EIA485;
Utilizando una combinación de controladores equilibrados y receptores diferenciales, se mejora la capacidad de resistir la interferencia de modo común, es decir, la inmunidad al ruido es buena;
La tarjeta DMX512 puede trasplantar el control de la iluminación del escenario a la pantalla táctil o la tableta. Se puede utilizar para preestablecer la escena y simplificar la operación.
Puede controlar directamente cualquier atenuador utilizando el mismo protocolo para formar un sistema de control de atenuación digital;
Puede controlar todo tipo de atenuadores de protocolo DMX512, cajas de silicona, controladores e incluso máquinas de llama fría, cortinas de humo, luces de ordenador y otros equipos de efectos;
Puede almacenar escenas de luz, editar programas de persecución y admitir consolas de atenuación para ejecutar escenas de atenuación manual, integrar escenas de control y programas de persecución. De lo anterior podemos saber que es compatible con el Protocolo de Puerto 485.
¿Qué es el DMX512?
En la atenuación y el control de las lámparas LED, un gran número de personas han adoptado el protocolo de control DMX512, que fue propuesto por el Instituto de Tecnología de Teatro de los Estados Unidos, inc. en agosto de 1986 y se puede transmitir en un par de líneas. Estándar de información de brillo de atenuación de tiristores 512. El modo de comunicación DMX512 utiliza un formato de comunicación asíncrona. Cada Punto de atenuación consta de 11 bits, uno de los cuales es un bit de inicio, 8 bits de datos de atenuación y dos bits de parada. Cada transmisión puede tener 512 puntos de atenuación. EIA485 (RS485) DMX512 está diseñado alrededor de la interfaz EIA485 estándar de la industria. EIA485 pertenece al extremo "eléctrico" de la interfaz, el voltaje y la corriente. Cómo usar: un controlador DMX512 es el corazón de muchos sistemas de iluminación de escenario. Estos controladores generalmente tienen luces de escenario instaladas en cualquier lugar que se encuentren, incluidos teatros, pasillos escolares e incluso iglesias. El controlador DMX 512 funciona mediante una serie de deslizadores. El número y la suma de cada deslizador se llama canal. La mayoría de los controladores de nivel de entrada usarán sistemas de 4 u 8 canales. Las luces del escenario están conectadas a un canal específico del controlador DMX 512. El deslizador controlará la función de encendido/apagado de la luz. Ajuste el interruptor DIP de luz en el canal correcto. Cada luz DMX tendrá un par de interruptores numerados. Estos pequeños interruptores blancos variarán de 1 a 256, dependiendo de la luz específica. Para la primera luz, empuje la marca "1" en el interruptor a la posición "on". Esto configurará esta luz para que sea controlada por el controlador DMX deslizante con el número 1. Configure el interruptor DIP de la segunda luz. Si desea que esta luz funcione con el primer orificio de luz al mismo tiempo, ajuste el interruptor a "1" marcado como "encendido", al igual que la primera luz. Si desea controlarlo desde la primera luz independiente, configure el interruptor a "2" marcado como "ON". Esto configurará la luz para que sea controlada por el controlador DMX con el número de deslizadores 2. Conecte un cable DMX a la parte posterior del controlador DMX 512. Conéctelo al puerto etiquetado como "DMX OUT" y estará de vuelta. Conecta el otro extremo a la primera luz DMX. La luz tendrá un puerto etiquetado "DMX in" en este extremo del cable de conexión. El segundo cable DMX está conectado a esta primera luz. Utilice el puerto "DMX OUT" etiquetado para conectar el cable. Ejecute los cables conectados a la segunda luz para combinarlos. Este extremo está conectado al puerto "DMX in" del segundo orificio. Ahora debería haber cables del controlador DMX, con la primera luz y dos luces indicadoras, así como cables. Prueba de control de iluminación. Encienda la placa de control DMX 512. Empuje el canal deslizante 1 hasta el 100% de fuerza. Si la lámpara está configurada para controlar al mismo tiempo, esto debe estar en ambos indicadores de potencia. De lo contrario, solo debería tener la luz de encendido encendida. Si todas las lámparas están configuradas con controles separados, presione el canal deslizante 2 hasta el 100% de intensidad, en la luz indicadora de encendido 2. Siga los pasos anteriores, si es necesario, para repetir la configuración del interruptor DIP y conectar el cable DMX tantas luces como sea posible.
Acerca de FT232RL
El FT232R es el último dispositivo que se agrega a la gama de dispositivos de circuito integrado de interfaz USB UART de FTDI. El FT232R es un interfaz USB a UART de serie con salida opcional del generador de reloj, ¿y el nuevo FTDIChip-ID? Característica de seguridad dongle. Además, están disponibles los modos de interfaz bit Bang asíncrono y síncrono. Los diseños de USB a serie que utilizan el FT232R se han simplificado aún más al integrar completamente la EEPROM externa, el circuito de reloj y las resistencias USB en el dispositivo.
El FT232R añade dos nuevas funciones en comparación con sus predecesores, lo que lo convierte en un chip "3 en 1" para algunas áreas de aplicación. El reloj generado internamente (6MHz, 12MHz, 24 y 48MHz) se puede sacar del dispositivo y utilizar para controlar un microcontrolador o lógica externa. Un número único (¿el FTDIChip-ID?) se graba en el dispositivo durante la fabricación y es legible a través de USB, formando así la base de un dongle de seguridad que se puede utilizar para proteger el software de la aplicación del cliente de ser copiado.
Interfaz de transferencia de datos serie asíncrona a USB de un solo chip.
Todo el protocolo USB se maneja en el chip: no se requiere programación de firmware específica de USB.
Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad.
Hardware totalmente asistido o software X-On / X-Off.
Velocidades de transferencia de datos de 300 baudios a 3 Megabaud (RS422 / RS485 y a niveles TTL) y de 300 baudios a 1 Megabaud (RS232).
Soporte integrado para caracteres de evento y condición de salto de línea.
¿Nuevo USB FTDIChip-ID? Característica.
Nuevos Pines de E/S CBUS configurables.
Control de búfer de transmisión automática para aplicaciones RS485.
Transmite y recibe señales LED de accionamiento.
Nuevas opciones de señal de salida de reloj de 48MHz, 24MHz,12MHz y 6MHz para conducir MCU externo o FPGA.
FIFO recibe y transmite búferes para un alto rendimiento de datos.
Buffer de recepción de 256 bytes y búfer de transmisión de 128 bytes que utilizan tecnología de suavizado de búfer para permitir un alto rendimiento de datos.
Tiempo de espera de recepción ajustable.
Opciones de interfaz de modo bit bang sincrónico y asincrónico con luces estroboscópicas RD # y WR #.
Nueva opción de modo CBUS bit Bang.
EEPROM interno de 1024 bits integrado para configuración de E/S y almacenamiento de VID USB, PID, número de serie y cadenas de descripción de producto.
Dispositivo suministrado preprogramado con número de serie USB único.
Soporte para suspensión/reanudación USB.
Compatible con configuraciones USB alimentadas por bus, autoalimentadas y alimentadas por bus de alta potencia.
Convertidor de nivel de 3,3 V integrado para E/S USB.
Convertidor de nivel integrado en UART y CBUS para interfaz a 5V-1,8 V Logic.
Verdadera Salida de unidad CMOS de 5V/3,3 V/2,8 V/1,8 V y entrada TTL.
Opción de unidad de salida de PIN de E/S alta.
Resistencias USB integradas.
Circuito integrado de encendido y reinicio.
Reloj totalmente integrado: no se requiere cristal, oscilador o resonador externo.
Filtrado de suministro AVCC totalmente integrado: no se requiere un pin AVCC separado ni un filtro R-C externo.
Opción de inversión de señal UART.
Modo de transferencia masiva USB.
Operación de suministro único de 3,3 V a 5,25 V.
Bajo funcionamiento y corriente de suspensión USB.
Bajo consumo de ancho de banda USB.
Controlador host UHCI / OHCI / EHCI compatible.
Compatible con USB 2,0 de velocidad completa.
-40 °C a 85 °C Rango de temperatura de funcionamiento extendido.
Hay controladores disponibles que permiten que los dispositivos FTDI funcionen con los siguientes sistemas operativos:
Ventanas 10
Ventanas 8,1x64
Ventanas 8
Ventanas 8x64
Windows Servidor2012
Servidor Windows 2008 R2
Ventanas 7
Ventanas 7x64
Servidor Windows 2008
Windows Server 2008x64
Windows Vista
Windows Vista x64
Servidor Windows 2003
Windows Server 2003x64
Windows XP
Windows XP x64
Windows ME
Ventanas 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (versión 4,2 y superior)
Android
Windows RT
Soporte para WinCE7.0
Las pruebas funcionales iniciales realizadas por FTDI han demostrado que los controladores FTDI funcionan como se espera en Windows CE 7.0
Soporte para versiones anteriores de Windows Desktop
NOTA: Microsoft ha finalizado el soporte para certificar XP y VISTA a través de su programa de prueba WHCK. Como tal, las versiones actuales seguirán funcionando en XP y VISTA, pero no están certificadas por Microsoft.
Diferencias EN LA API del controlador
Para la mayoría de estos sistemas operativos hay dos tipos de controladores disponibles: controladores de puerto COM virtual (VCP) y controladores directos (D2XX). El controlador VCP emula un puerto serie de PC estándar de modo que el dispositivo USB pueda comunicarse como un dispositivo RS23. El controlador D2XX permite el acceso directo a un dispositivo USB a través de una interfaz DLL.
Para localizar los controladores que desea instalar para un dispositivo, seleccione cuál de los tipos de controladores desea usar (VCP o D2XX) y luego ubique los sistemas operativos apropiados. Con la excepción de Windows 98 y Windows ME, todos los dispositivos son compatibles con cada paquete de controladores.
Si se requiere un controlador VCP para Android, consulte la siguiente nota de aplicación: TN 132 adición de dispositivos FTDI, compatibilidad con controladores VCP para Android
