Longitud del Cable
Color
Descripción

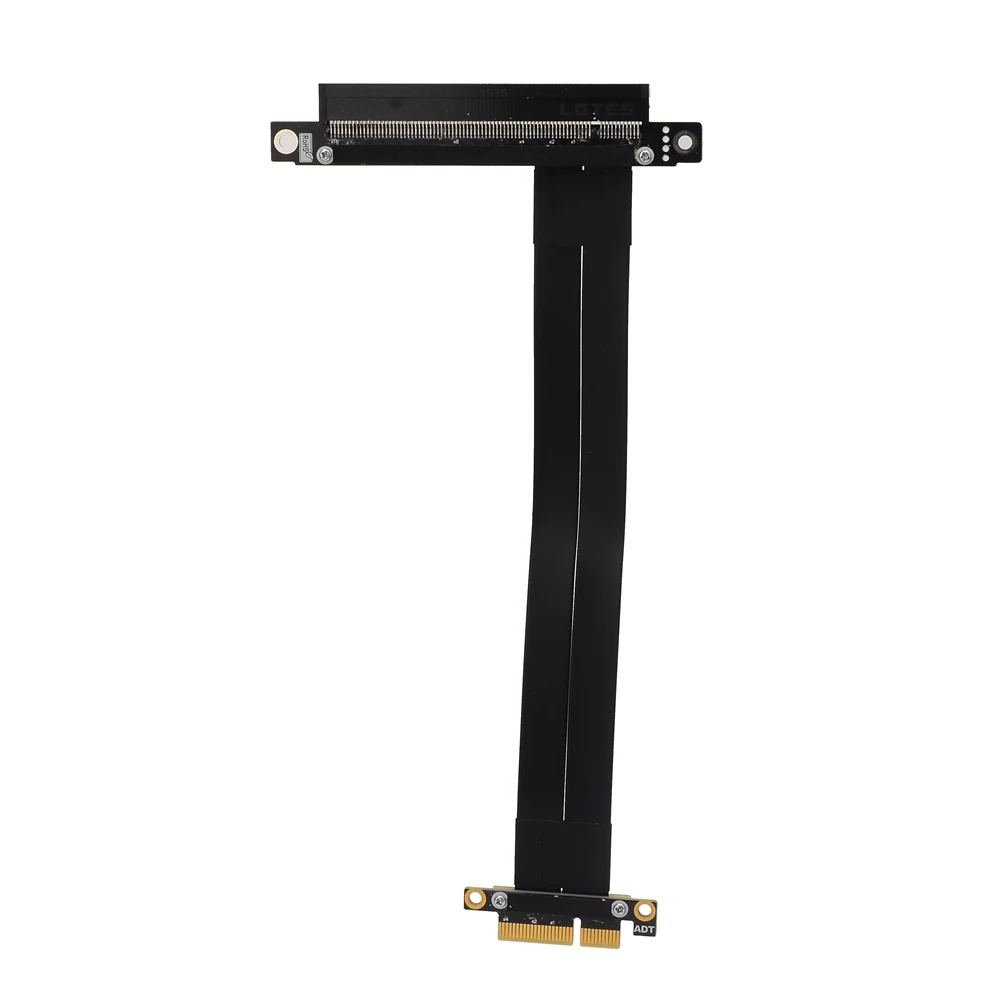

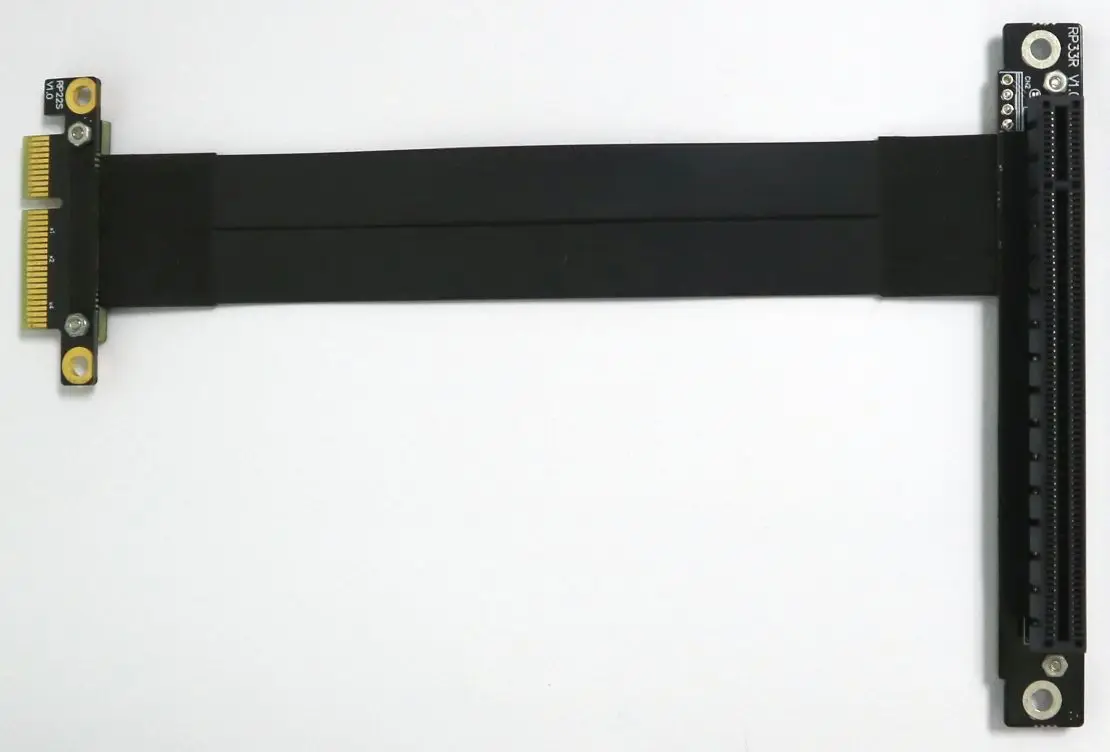

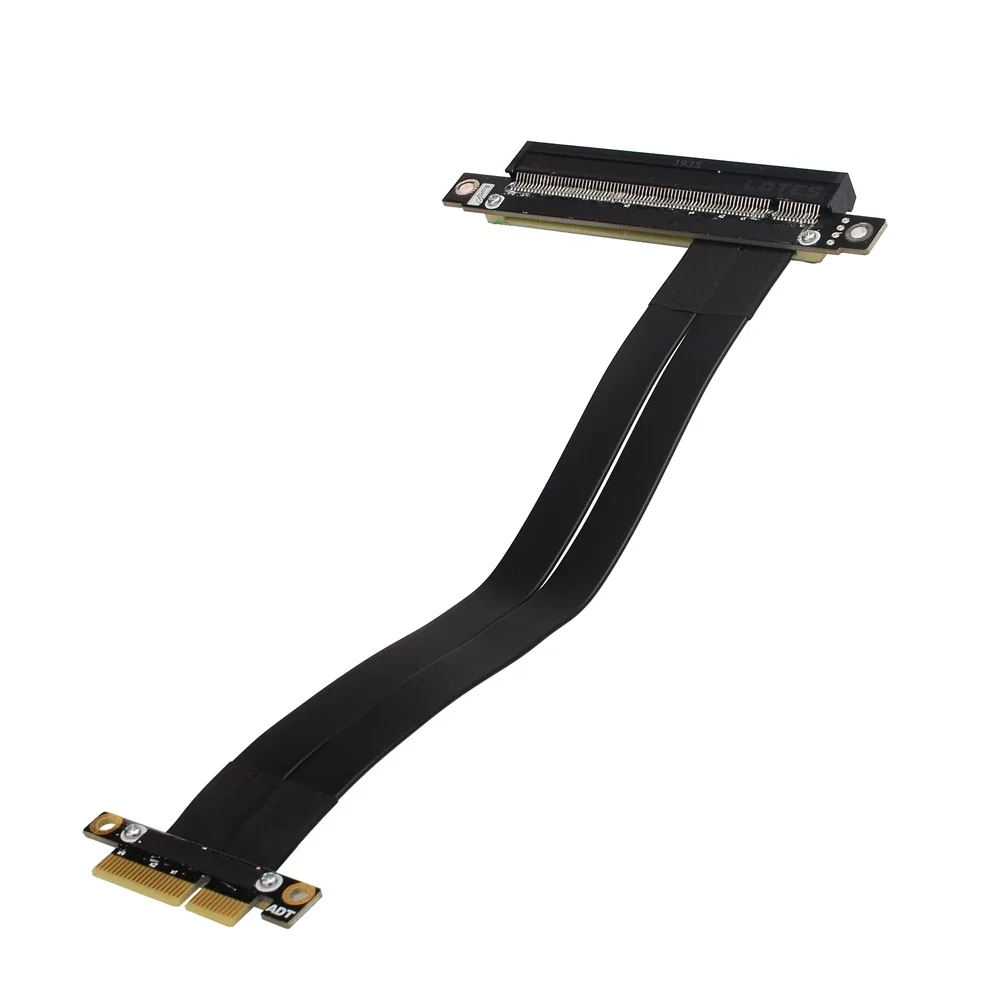

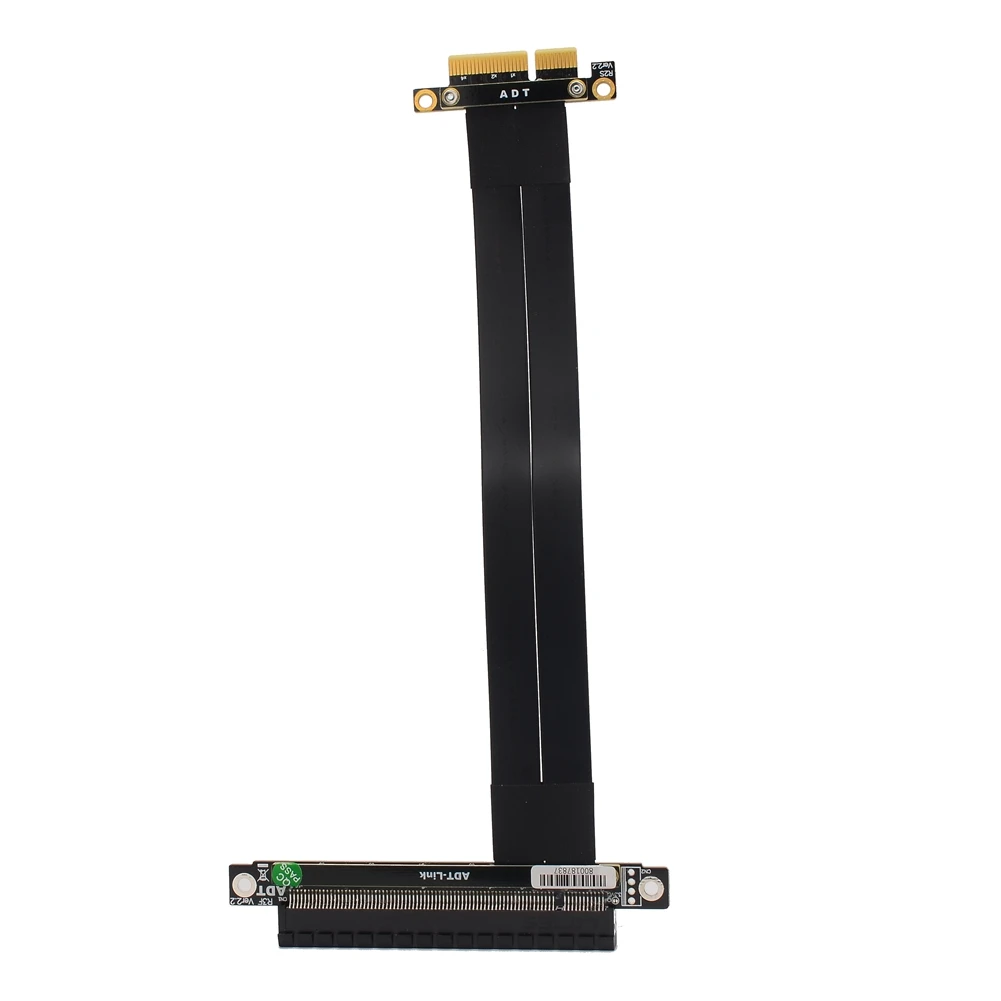

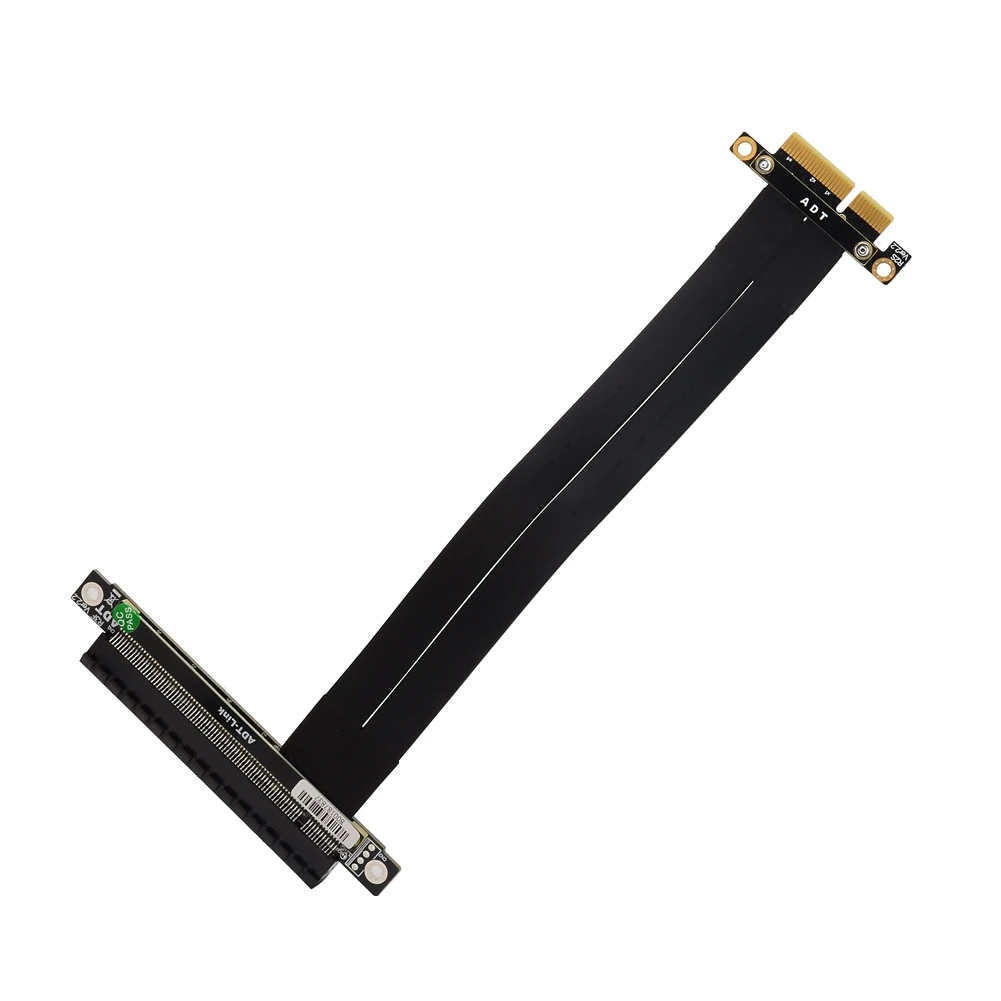

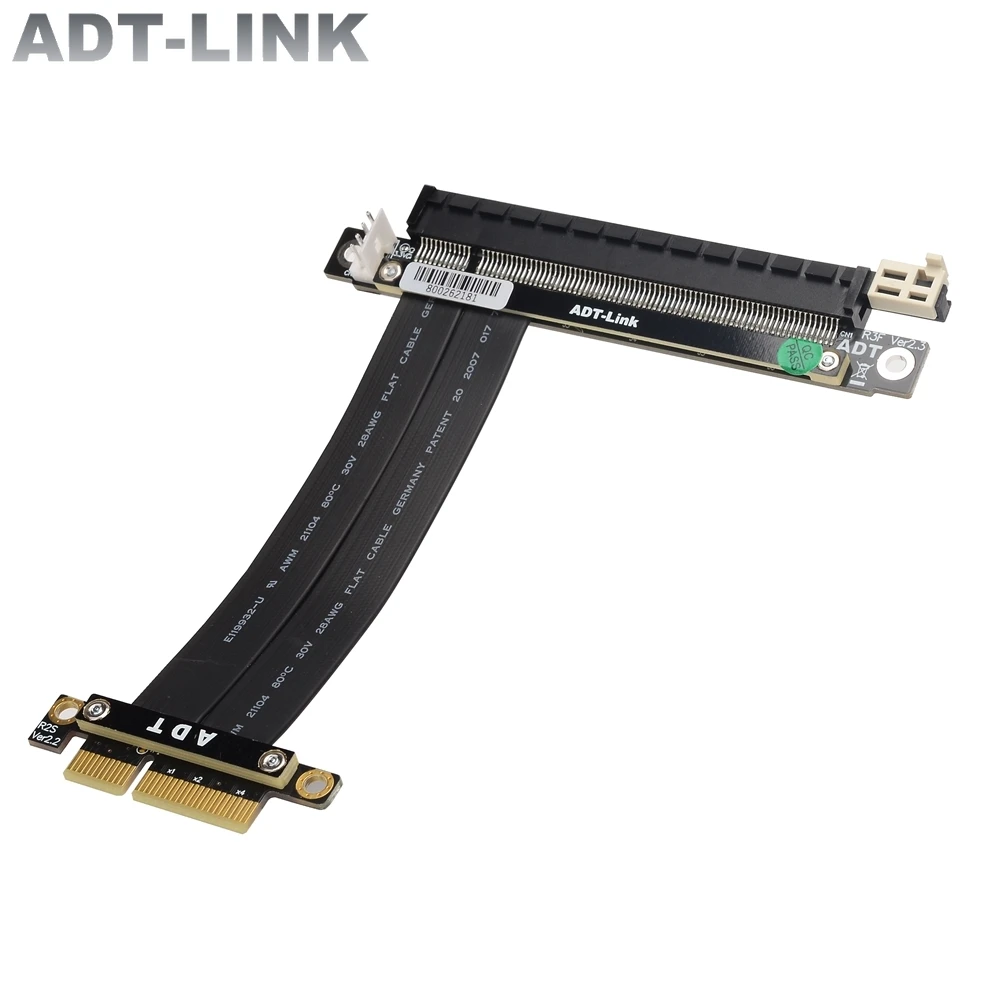

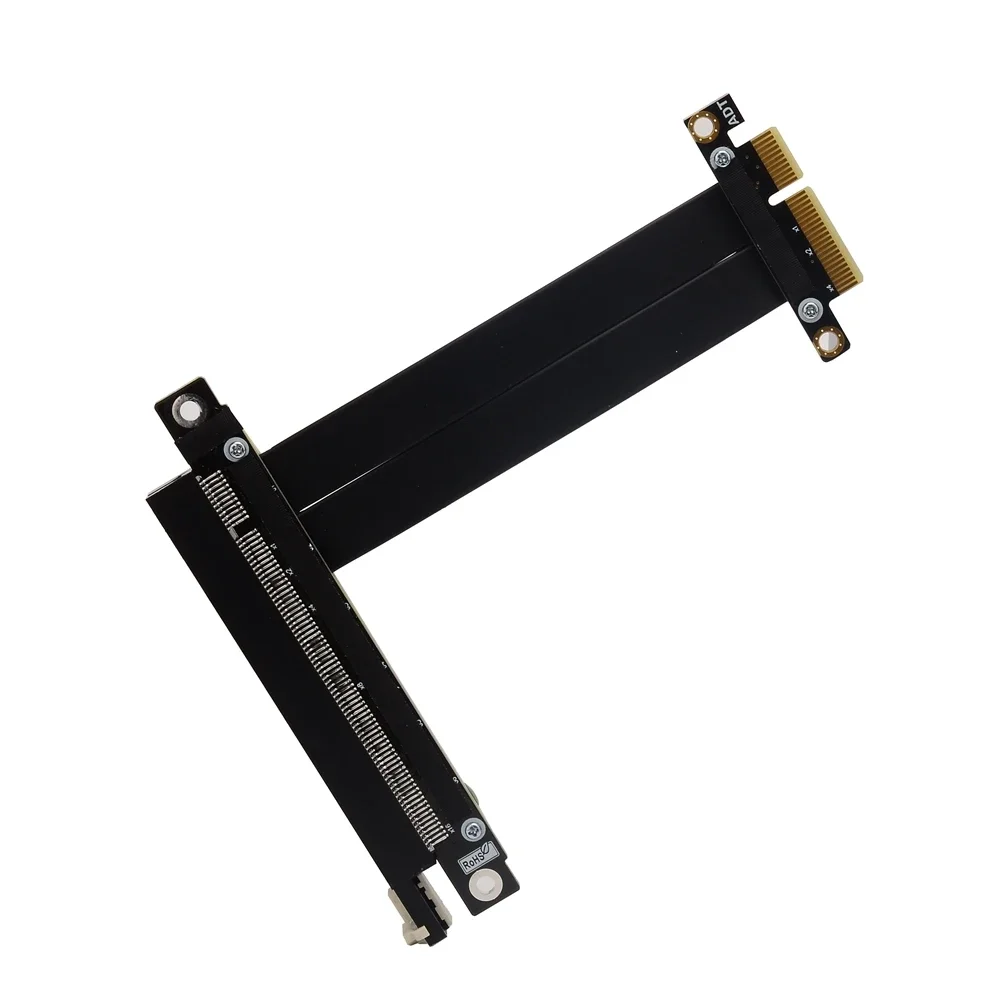

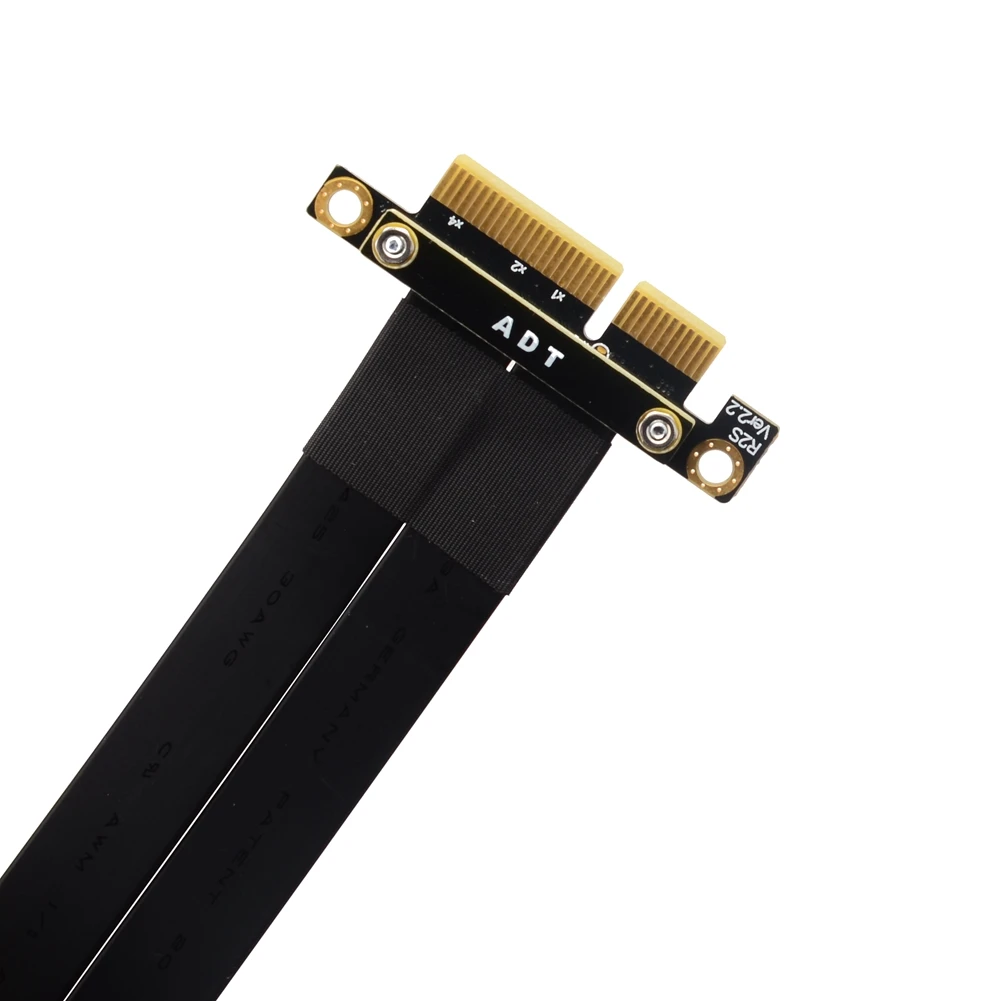

Cable de extensión ADT-Link PCI Express 3,0x4 a x16
Cable de extensión ADT-Link PCI Express 3,0x4 a x1
Nombre de la marca: ADT-LINK
Nombre del producto: cable de extensión PCIe X4 a x16
Modelo del producto: R23SR
Velocidad de transferencia: velocidad completa PCIe3.0 X4, 32G/BPS (máx.)
Longitud del cable: 3 ~ 100 cm, la longitud se puede personalizar
Aplicación: extensión de tarjeta de vídeo PCIe x16
Descripción del número de pieza de la serie ADT R23:
Número de piezaDescripciónAncho de bandaR23SFPCI-E X4 a x16, giro de 90 grados, cables de extensión de ángulo recto verticalPCIe 3,0x4 (32G/BPS)R23SF-PWPCI-E X4 a x16, giro de 90 grados, cables de extensión de ángulo recto verticalPCIe 3,0x4 (32G/BPS)R23SLCables de extensión vertical de férula PCI-E X4 a x16 giros de 180 gradosPCIe 3,0x4 (32G/BPS)R23SL-PWCables de extensión vertical de férula PCI-E X4 a x16 giros de 180 gradosPCIe 3,0x4 (32G/BPS)R23SRPCI-E X4 a x16 giro 270 grados invertidos cables de extensión inversaPCIe 3,0x4 (32G/BPS)R23SR-PWPCI-E X4 a x16 giro 270 grados invertidos cables de extensión inversaPCIe 3,0x4 (32G/BPS)R23: PCIe X4 a x16
SL: Gire 90 grados en ángulo recto; SF: Gire la férula vertical de 180 grados; SR: Gire el ángulo inverso invertido de 270 grados
-Conector de alimentación 4P de soldadura PW y cable de alimentación externo SATA de 15 pines
Descripción de la longitud del cable:

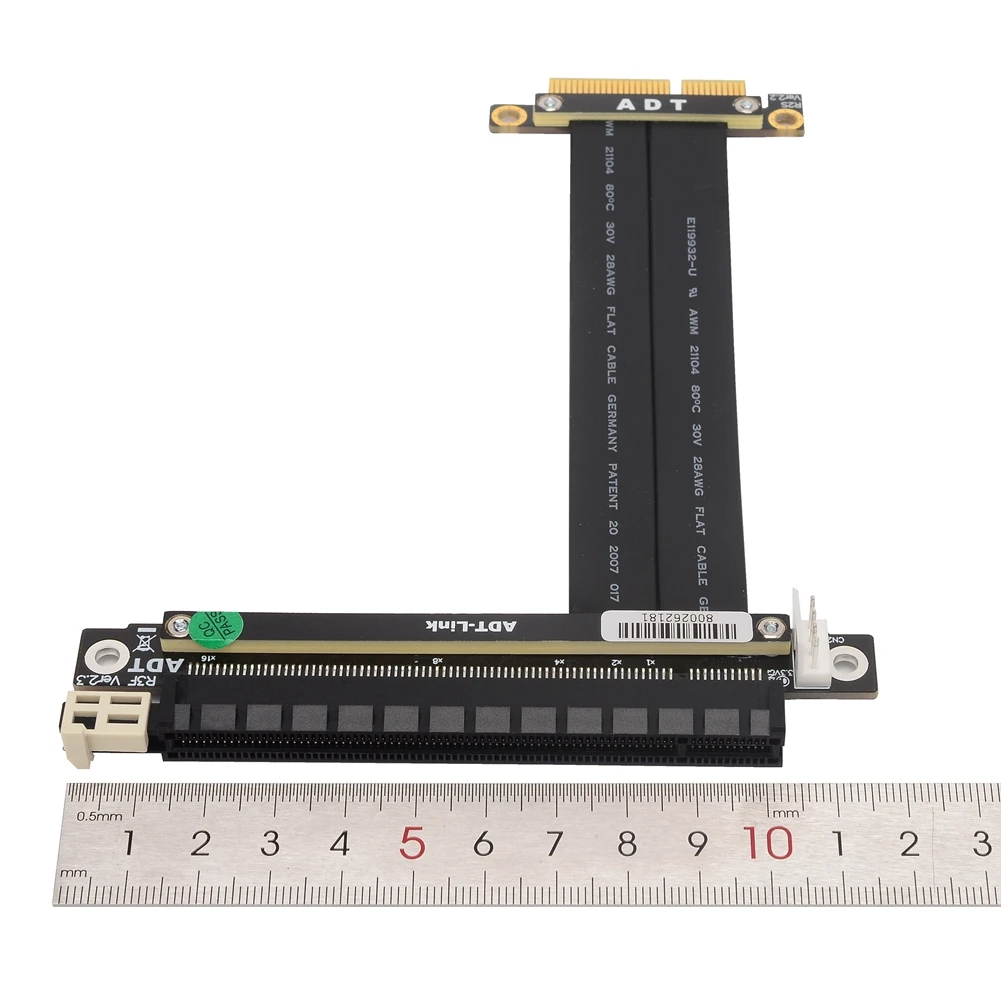

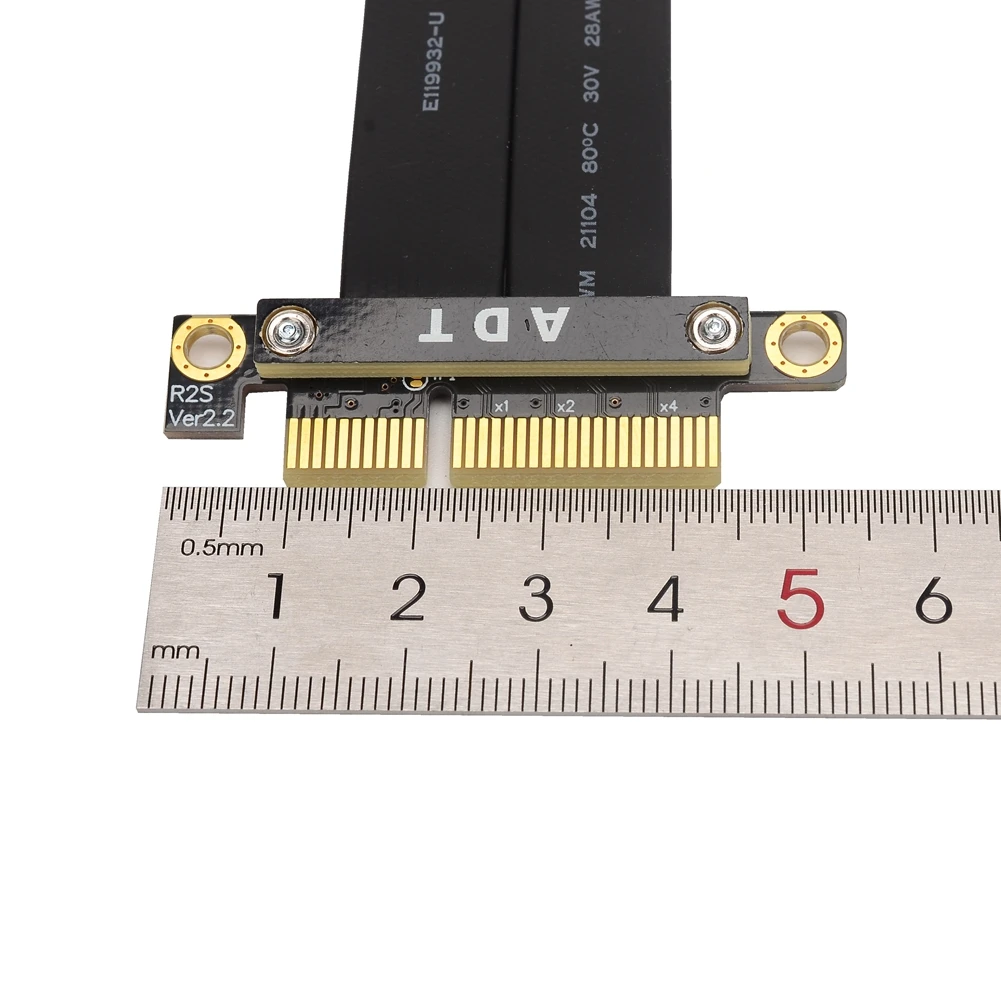

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la figura a continuación.
Preguntas y respuestas:
¿Hay algún blindaje EMI para el cable?
El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
Modelo de la serie de modelos, con un cable de alimentación SATA de 4 pines
R23SF-PW

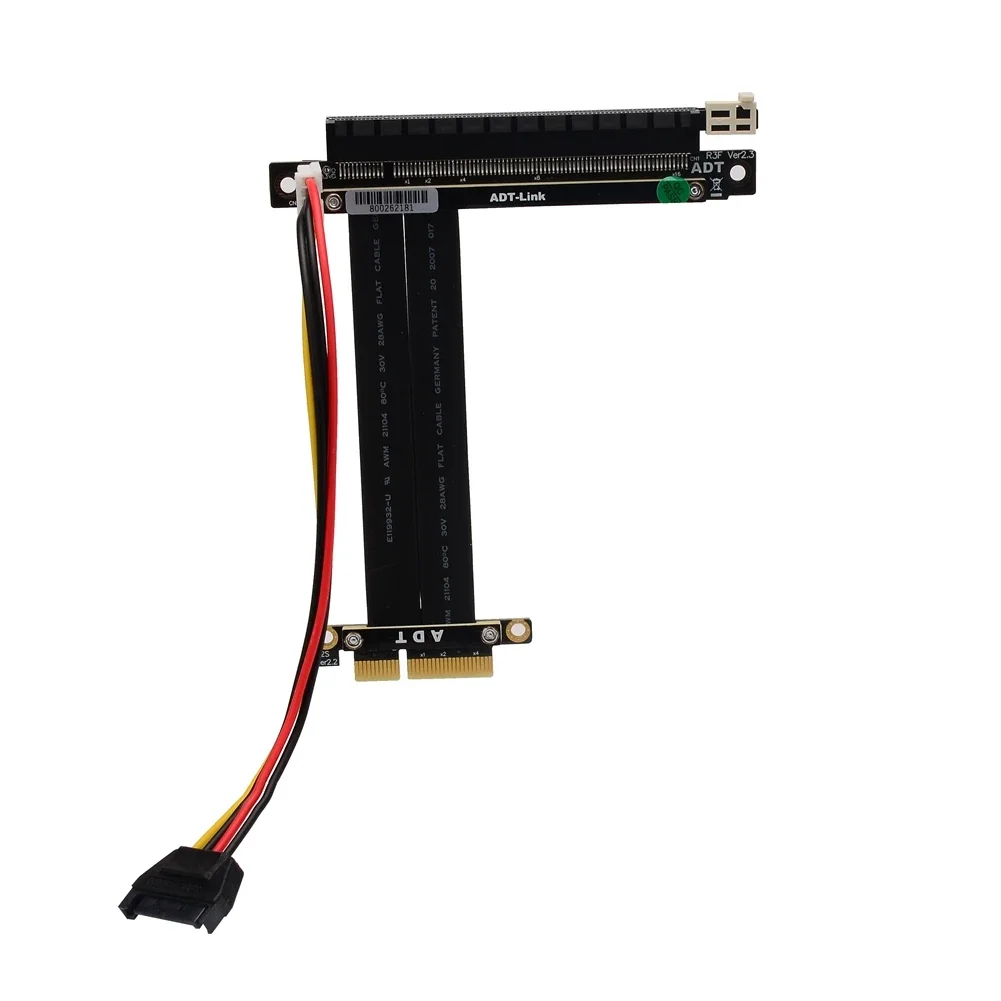

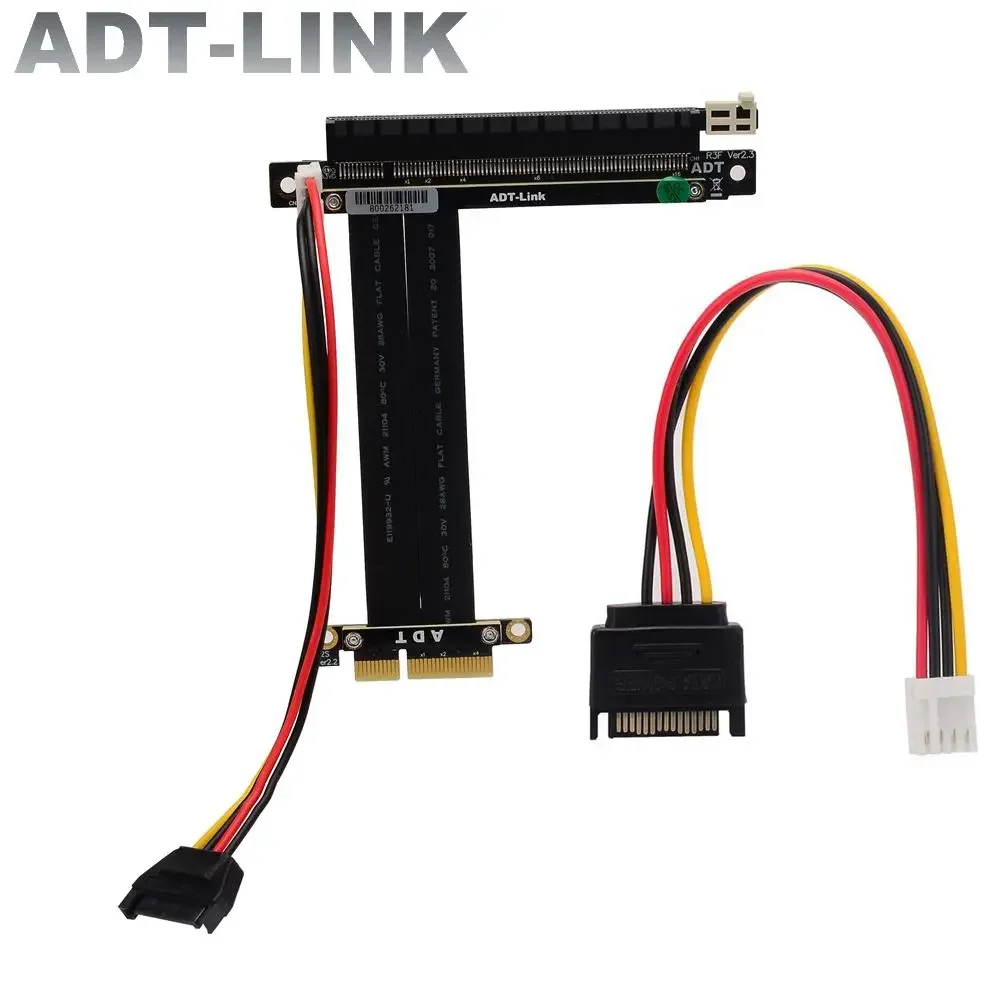

La placa PCB del modelo con-PW tiene una toma de corriente de soldadura y luego conecta el cable adaptador de corriente SATA como se muestra a continuación:
