Descripción

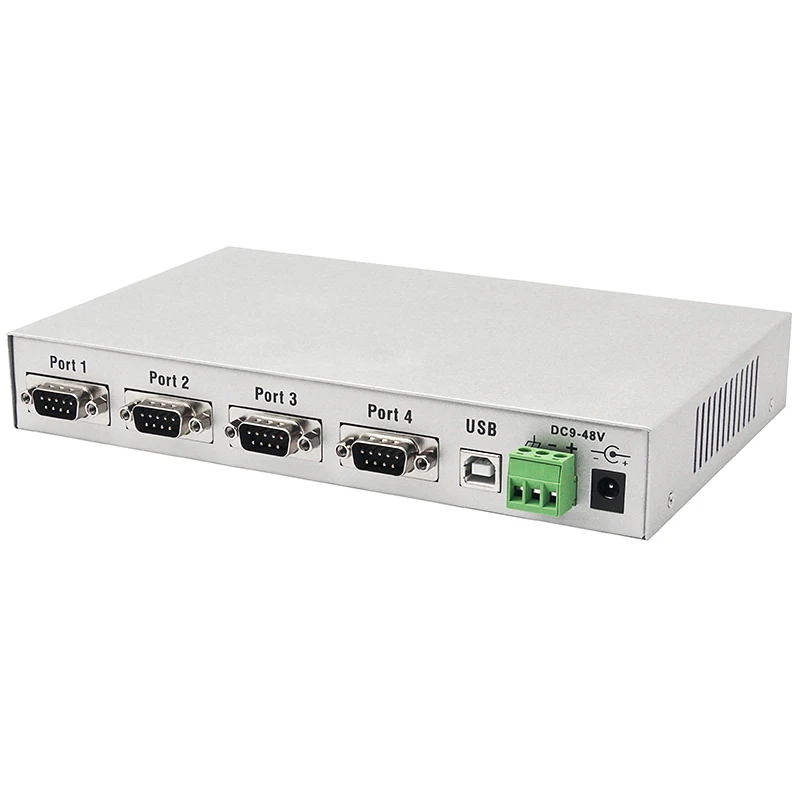

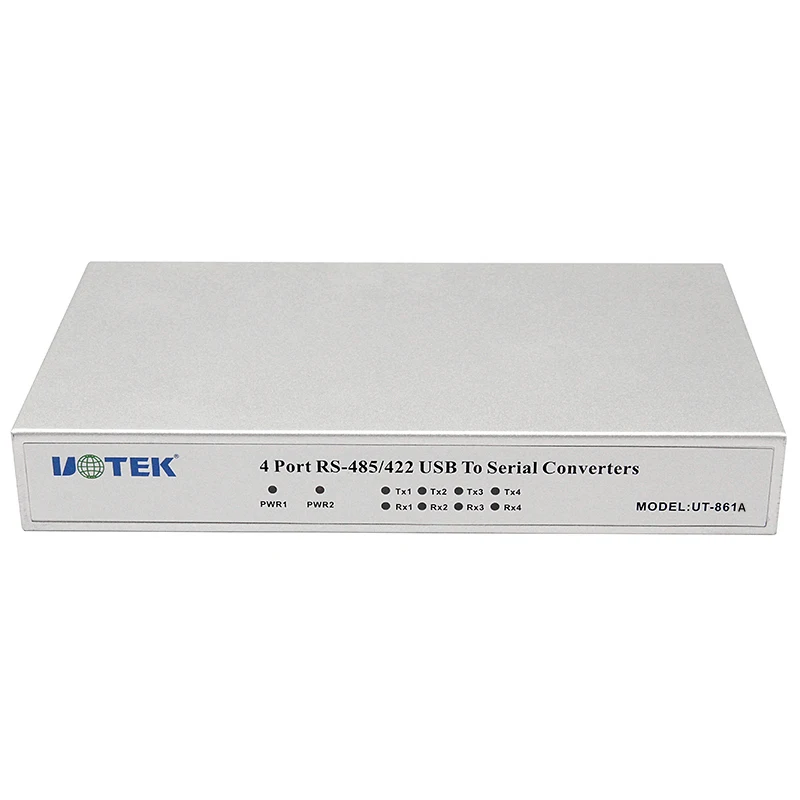

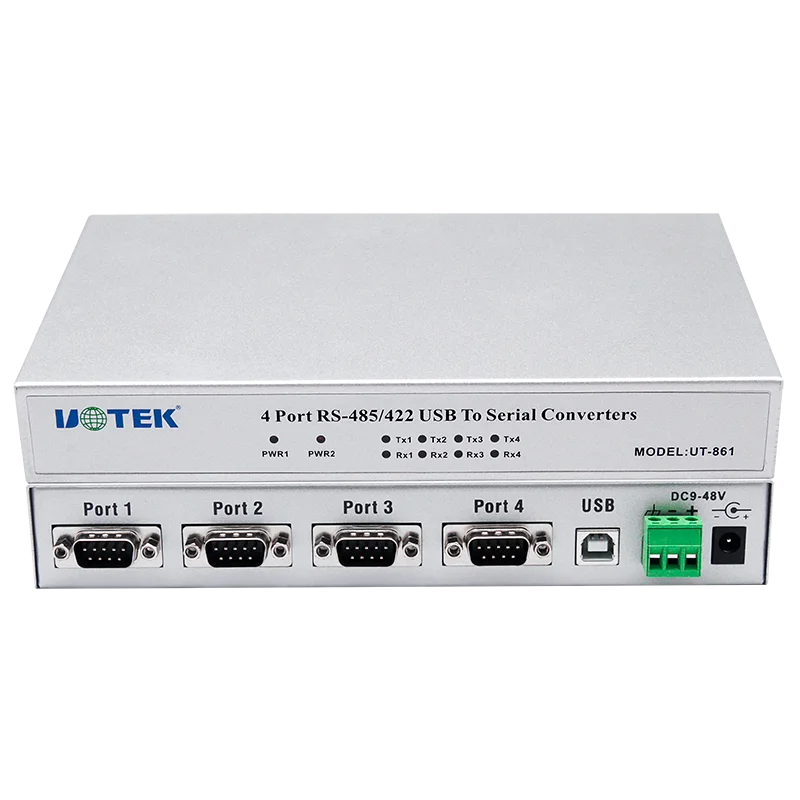

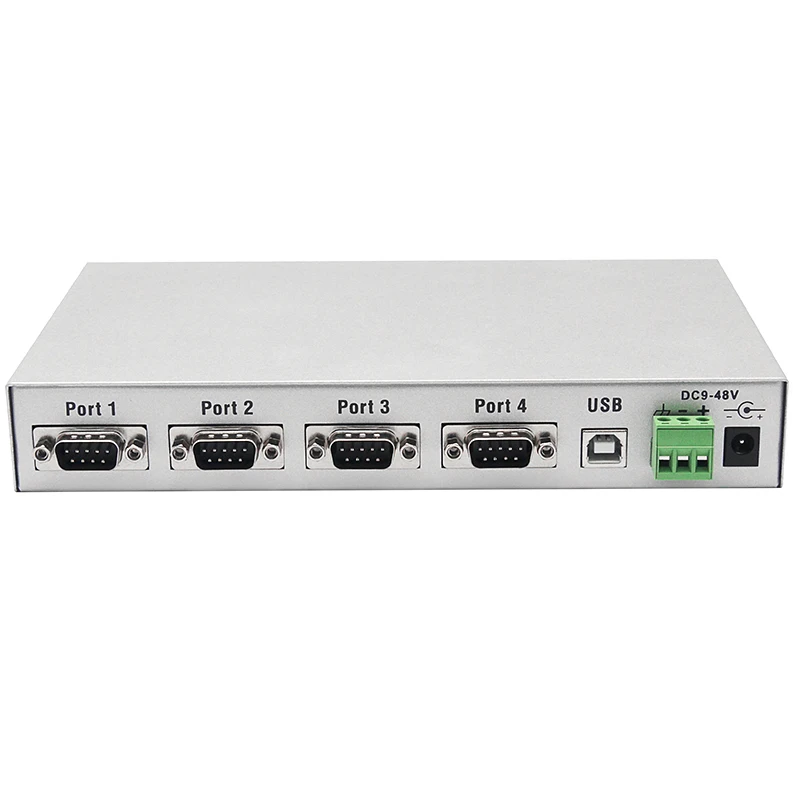

UOTEK USB a RS-485 RS-422 convertidor USB2.0 4 puertos RS485 RS422 adaptador serie DB9 conector aislamiento óptico ESD UT-861A
UT-861A es un convertidor USB a RS-485/422 con fuente de alimentación externa, optoaislador incorporado y módulo de aislamiento de alimentación CC/CC.Compatible con los estándares USB, RS-422, RS-485, puede convertir señales USB de un solo extremo en señales diferenciales balanceadas RS-422 o RS-485 con optoaislador incorporado, capaz de proporcionar voltajes de aislamiento de hasta 2500 Vrms, con un rápido protector de supresión de voltaje transitorio, que está diseñado para proteger las interfaces RS-422/RS-485, utilizando el TVS avanzado de alto valor de tensión en el circuito predespresor de voltaje transitorio, en condiciones normales, el tubo TVS puede reducir el tubo
Este protector suprime eficazmente los rayos (LIGHTNING) y los ESD, proporcionando 600 W por línea de rayos, protección contra sobretensiones y sobretensiones y sobretensiones transitarias de diversas causas en la línea, y la capacitancia interpolar extremadamente pequeña garantiza una transmisión de alta velocidad del Interfaz RS-422/RS-485, con los extremos RS-422 y RS-485 conectados mediante conectores macho DB9.
El convertidor está equipado con un transceptor automático de retardo cero, un circuito de E/S único controla automáticamente la dirección del flujo de datos sin ninguna señal de protocolo de enlace (como RTS, DTR, etc.)No se requiere ninguna configuración de puente para lograr conversión de modo full duplex (RS-422) y half duplex (RS-485), plug and play.Asegúrese de que todos los software de comunicación y el hardware de interfaz existentes sean adecuados.
El convertidor de interfaz optoaislado UT-861A puede proporcionar una conexión confiable para comunicación punto a punto y punto a multipunto,
cada puerto de punto a multipunto puede permitir la conexión de 128 dispositivos de interfaz RS-422 o RS-485, velocidad de comunicación de datos de 300-128000 bps, con indicador de alimentación e indicador de flujo de datos para indicar la situación de falla, los métodos de comunicación admitidos son USB a RS-422, conversión de USB a RS-485.

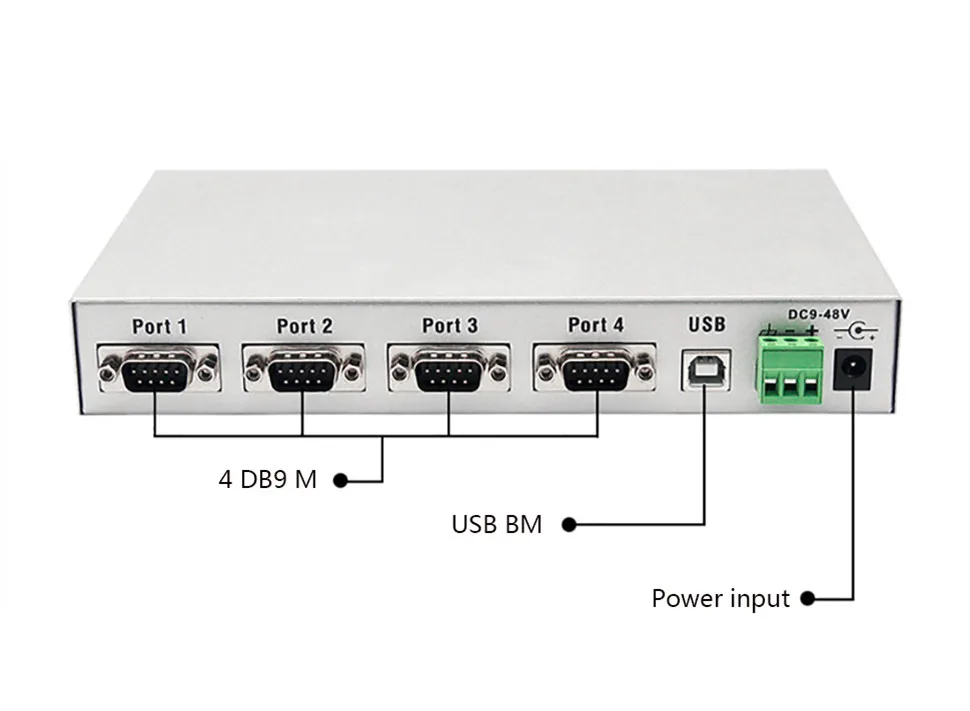

Detalles del UT-861A
Parámetros UT-861A
● Estándares: compatible con USBV1.1, 2.0 compatible con EIA RS-485/422

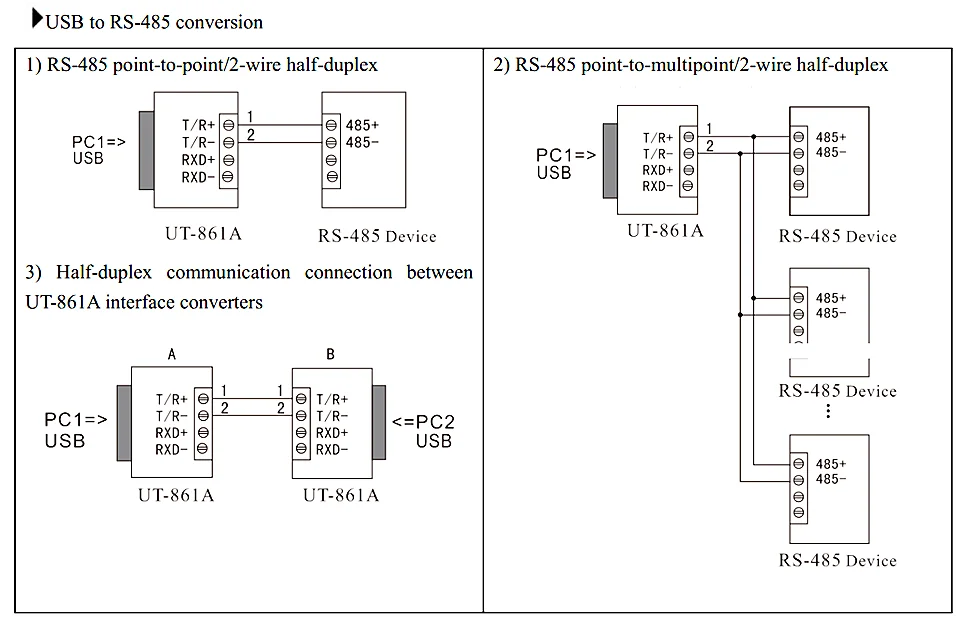

●Modo de trabajo: trabajo asíncrono, punto a punto o multipunto, half-duplex de 2 hilos, duplex completo de 4 hilos
●Control direccional: adopción de tecnología de control automático del flujo de datos para identificar y controlar automáticamente la dirección de transmisión de datos
●Velocidad de transmisión: 300-128000 bps, detección automática de la velocidad de la señal en serie
●Capacidad de carga: soporte de punto a multipunto cada convertidor puede permitir la conexión de 128 dispositivos de interfaz RS-422 o RS-485
●Distancia de transmisión: RS-485/422 extremo 5000 metros (128000bps-9600bps), puerto USB no más de 5 m
●Protección de interfaz: rayos de 600 W, protección contra sobretensiones, protección electrostática de ±15 KV por canal
●Modo de trabajo: trabajo asíncrono, punto a punto o multipunto, half-duplex de 2 hilos, duplex completo de 4 hilos
● Grado de aislamiento: voltaje de aislamiento 2500 Vrms por circuito 500 DC módulo CC/CC dedicado continuo
●Modo de aislamiento: aislamiento maestro/esclavo, aislamiento esclavo/esclavo

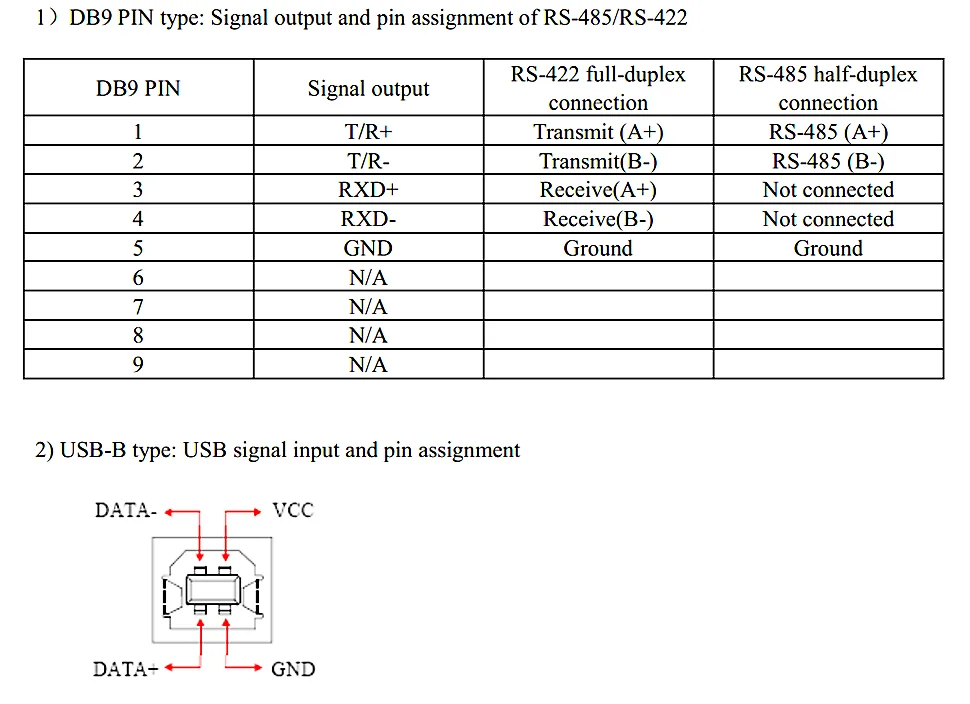

●Forma de interfaz: conector hembra USB del extremo B, conector macho DB9

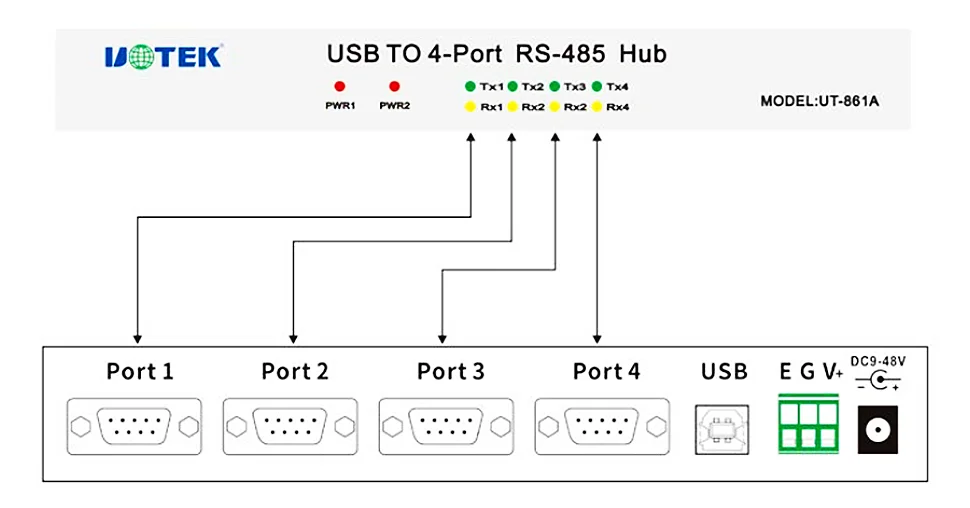

● Indicación de señal: 9 señales PWR, TXD, RXD
●Medio de transmisión: par trenzado o par blindado
● Velocidad de transmisión: 128000 bps a 300 m, 38400 bps a 2,4 km, 9600 bps a 5 km
● Dimensión: 210 mm × 130 mm × 32 mm
● Entorno operativo: -40 ~ 85°C, humedad relativa 5% ~ 95%
● Compatible con Win8/Win10/Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux, etc.
● Tipo de enchufe del adaptador de corriente: estándar de EE. UU.; Estándar de la UE; Estándar del Reino Unido
Aplicación UT-861A
