FTDI USB a RS485 Cable Modbus de comunicación del adaptador del convertidor serial de la

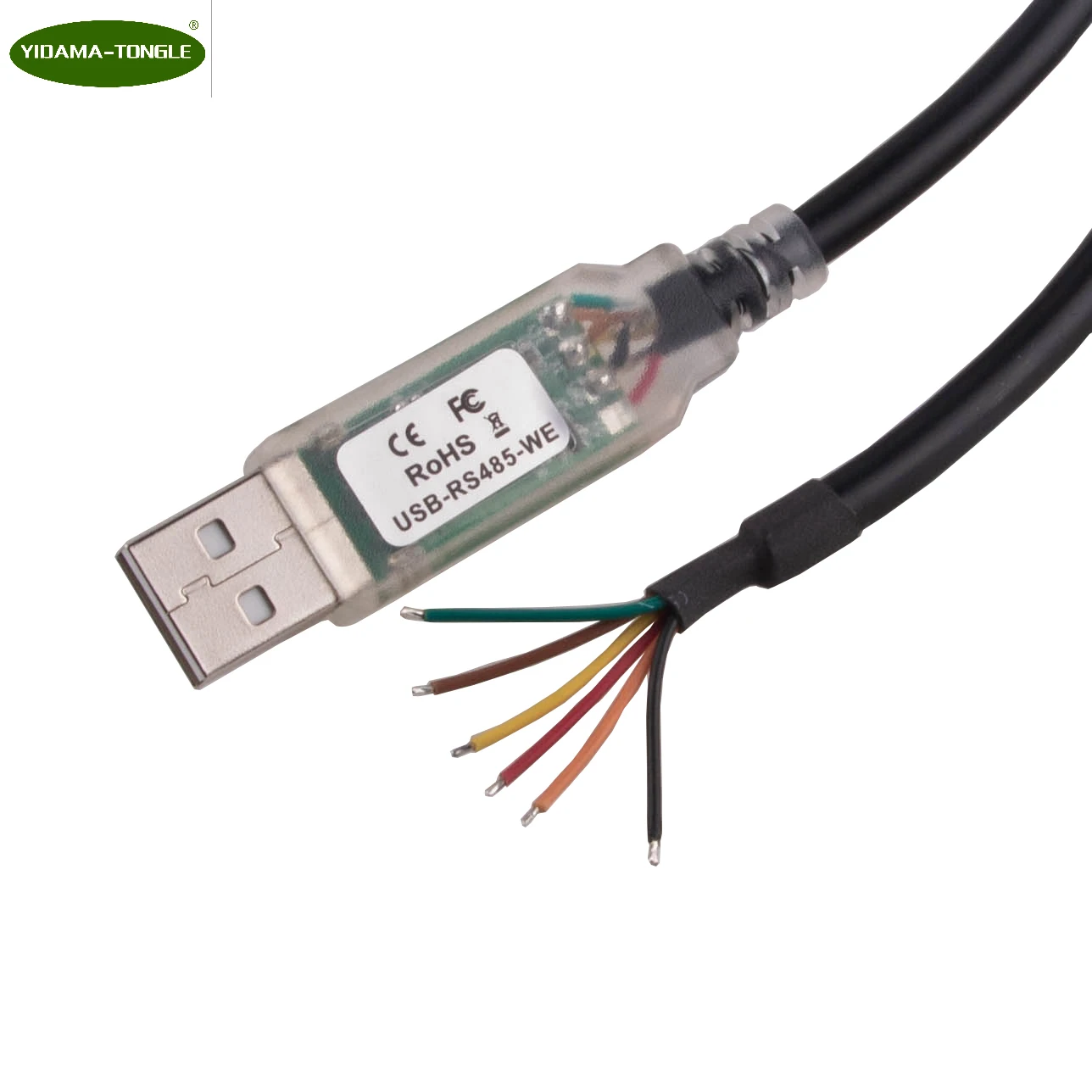

FTDI Chip USB a RS485 Cable con TX/RX LEDs 6 pies a adaptador de extremo de cable Cable adaptador RS485 compatible con el cable con el controlador de la USB-RS485-WE

• El cable del convertidor de proporciona una interfaz serial de USB a RS485 con conectores finales personalizados. Protocolo completo de traducción de USB a RS485 manejado por la electrónica en el cable

• Protección ESD para E/S de E/S plusmn15kV Modelo de cuerpo humano (HBM) plusmn15kV Descarga de espacio de aire de EN61000-4-2 plusmn8kV Descarga de contacto de EN61000-4-2

• Interfaz de comunicación EIA/con requisitos de baja potencia. El chipset FT232R proporciona USB de un solo chip a la interfaz de transferencia de datos en serie asíncrona. Funciona con todas las versiones de Windows y Mac OS

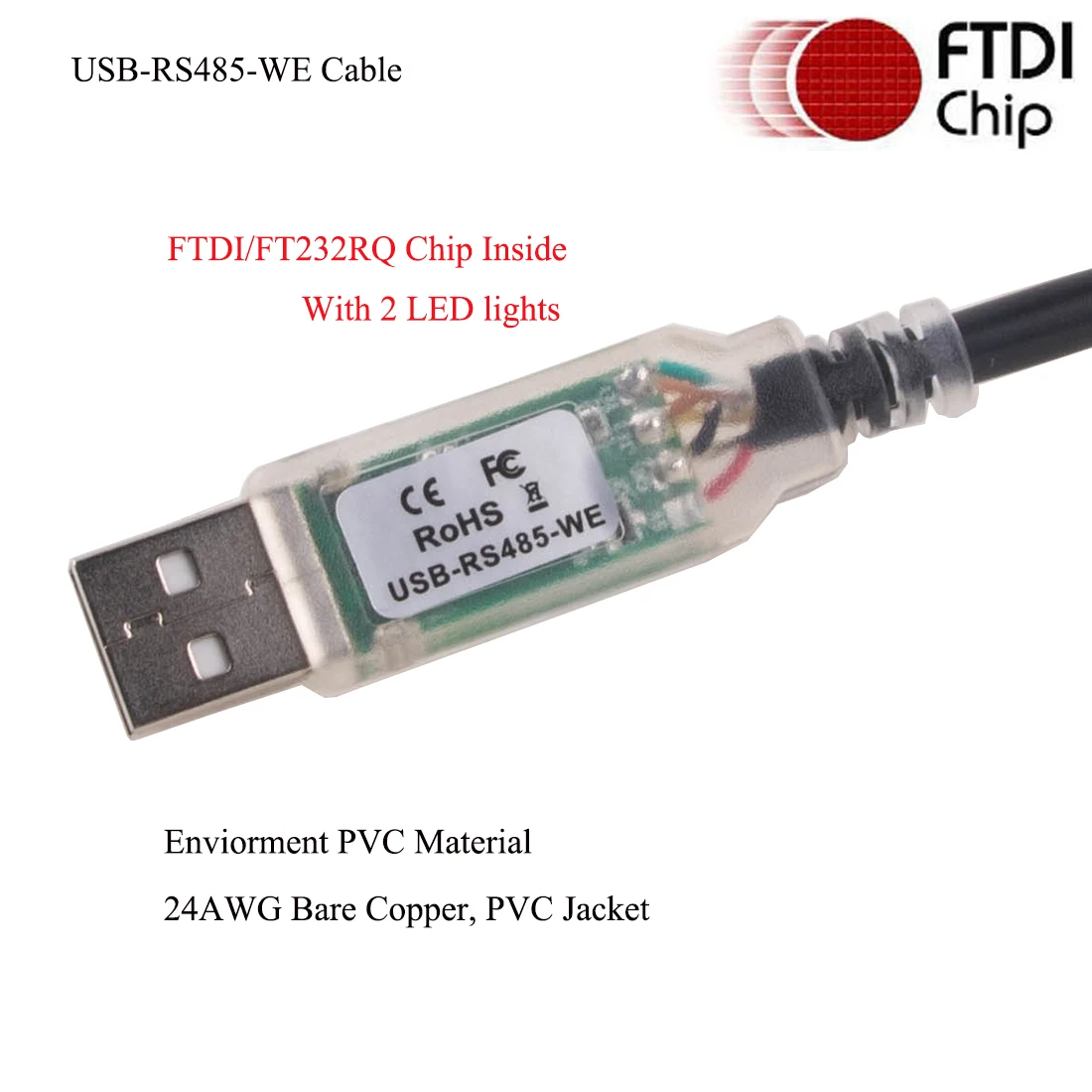

• Indicación visual de alimentación y tráfico de datos Tx/Rx a través de LED en el conector USB transparente

• Cada cable está construido para durar años con materiales de grado industrial de alta calidad.

• El cable funciona con todas las versiones de Windows y Mac OS, incluido el último Windows 10 y Mac OS X 10,12 (Sierra).

• El cable es un cable convertidor UART serie de niveles USB a RS485 que incorpora el dispositivo IC de interfaz USB a UART serie FT232R de FTDI que maneja todas las señales y protocolos USB.

• El cable proporciona una forma rápida y sencilla de conectar dispositivos con una interfaz RS485 a USB.

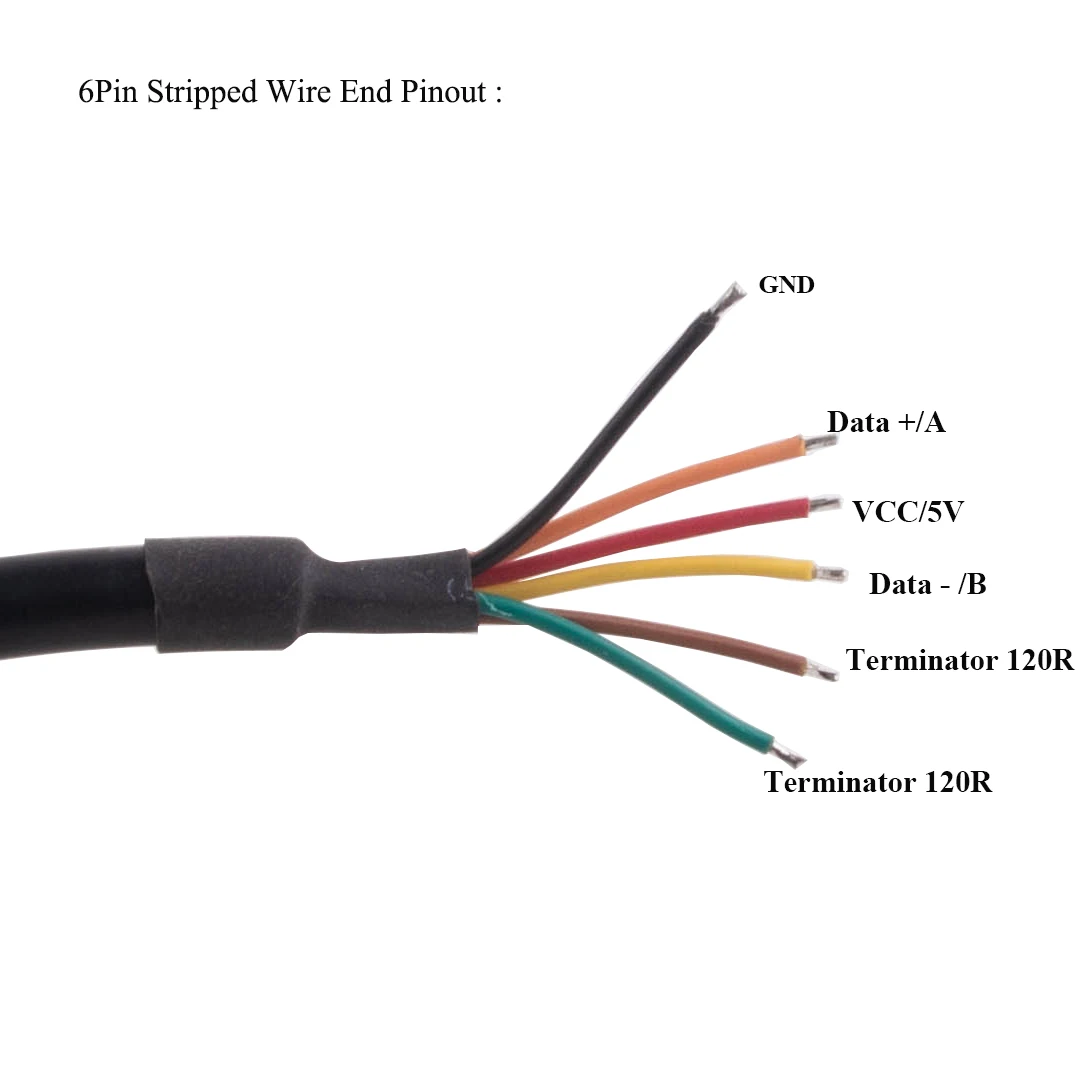

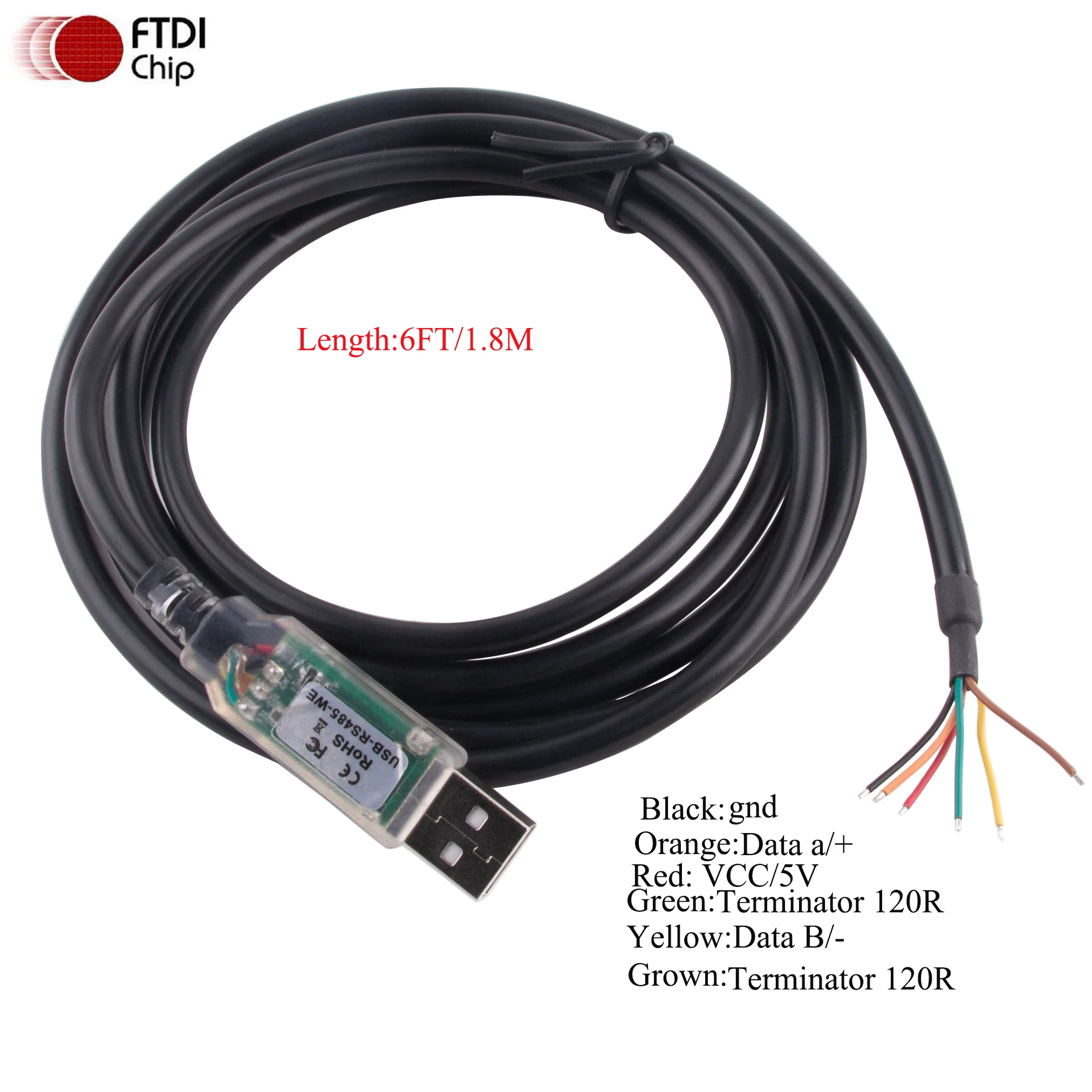

• Este cable tiene 6 salidas:GND (Negro), Data-(Amarillo), 5vPower(RED), Terminator1 (Marrón), Data + (Naranja), Terminator 2 (Verde).

• En el cable, hay unResistencia terminal 120RResistencia conectada entre Terminator 1 y 2.

El Cable de utiliza el USB FT232RQ de FTDI para el dispositivo IC UART en serie. Esta sección resume el

Características clave del FT232RQ que se aplican a los cables convertidores USB a serie RS485. Para

Para más detalles y una descripción completa de las características y mejoras, consulte la hoja de datos FT232R. Esto es

Disponible a partir de 2017.

EEPROM interno. La EEPROM interna de cada cable se utiliza para almacenar el ID del proveedor USB (VID) y el ID del producto.

(PID), número de serie del dispositivo, cadena de descripción del producto y varios otros descriptores de configuración USB.

Cada cable se suministra con la EEPROM interna preprogramada como se describe en el Apéndice A-Cable

Configuración de EEPROM. Los descriptores internos EEPROM se pueden programar en el circuito, a través de USB

Sin ningún requisito de voltaje adicional. Se puede programar utilizando el software de utilidad FTDI llamado

MPROG, que se puede descargar de FTDI Utilities en el sitio web de FTDI (2017).

Además, hay un área de usuario de la EEPROM interna disponible para los diseñadores del sistema para permitir el almacenamiento de

Datos (tenga en cuenta que esto no es modificado por MPROG).

Menor funcionamiento y suspensión de corriente. El FT232R tiene una corriente de suministro de funcionamiento baja de 15mA y un

Muy baja corriente de suspensión USB de aproximadamente 70μA. (Tenga en cuenta que durante el modo de suspensión, el

Dibujado por cualquier aplicación de cable personalizada que utilice el suministro USB, no debe exceder los 2,5 mA a

Sigue siendo compatible con USB

Bajo Consumo de ancho de banda USB. La interfaz USB del FT232R y, por lo tanto, el USB-RS485

Cables ha sido diseñado para utilizar lo menos posible del ancho de banda USB total disponible desde el USB

Controlador host.

ID FTDIChip™... El FT232R incluye el nuevo FTDIChip-ID™Característica de seguridad dongle. Este FTDIChip-ID™

Esta característica permite grabar un número único en cada cable durante la fabricación. Este número no puede ser

Reprogramado. Este número solo es legible a través de USB, se puede utilizar para formar la base de un dongle de seguridad.

Que se puede utilizar para proteger cualquier software de aplicación del cliente que se esté copiando. Esto permite la posibilidad

De usar los cables de la USB-RS485 como dongle para la licencia de software. Además de esto, una licencia renovable

Esquema se puede implementar basado en el FTDIChip-ID™Número cuando está encriptado con otra información.

Este número cifrado se puede almacenar en el área de usuario de la EEPROM interna FT232R y se puede

Descifrado, luego comparado con el FTDIChip-ID protegido™Para verificar que una licencia es válida. Basado en web

Las aplicaciones se pueden utilizar para mantener las licencias de productos de esta manera. Una nota de aplicación,

Disponible en el sitio web de FTDI () describe esta característica.

Acerca de FT232RL

El FT232R es el último dispositivo que se agrega a la gama de dispositivos de circuito integrado de interfaz USB UART de FTDI. El FT232R es un interfaz USB a UART de serie con salida opcional del generador de reloj, ¿y el nuevo FTDIChip-ID? Característica de seguridad dongle. Además, están disponibles los modos de interfaz bit Bang asíncrono y síncrono. Los diseños de USB a serie que utilizan el FT232R se han simplificado aún más al integrar completamente la EEPROM externa, el circuito de reloj y las resistencias USB en el dispositivo.

El FT232R añade dos nuevas funciones en comparación con sus predecesores, lo que lo convierte en un chip "3 en 1" para algunas áreas de aplicación. El reloj generado internamente (6MHz, 12MHz, 24 y 48MHz) se puede sacar del dispositivo y utilizar para controlar un microcontrolador o lógica externa. Un número único (¿El FTDIChip-ID?) se graba en el dispositivo durante la fabricación y es legible a través de USB, formando así la base de un dongle de seguridad que se puede utilizar para proteger el software de la aplicación del cliente de ser copiado.

• Interfaz de transferencia de datos serie asíncrona de USB de un solo chip.

• Todo el protocolo USB se maneja en el chip: no se requiere programación de firmware específica de USB.

• Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad.

• Hardware totalmente asistido o software X-On / X-Off.

• Velocidades de transferencia de datos de 300 baudios a 3 Megabaud (RS422 / RS485 y a niveles TTL) y de 300 baudios a 1 Megabaud (RS232).

• Soporte integrado para caracteres de evento y condición de salto de línea.

• ¿Nuevo USB FTDIChip-ID? Característica.

• Nuevos Pines de E/S CBUS configurables.

• Control de búfer de transmisión automática para aplicaciones RS485.

• Transmite y recibe señales de accionamiento LED.

• Nuevas opciones de señal de salida de reloj de 48MHz, 24MHz,12MHz y 6MHz para conducir MCU externo o FPGA.

• FIFO recibe y transmite búferes para un alto rendimiento de datos.

• Buffer de recepción de 256 bytes y búfer de transmisión de 128 bytes que utilizan tecnología de suavizado de búfer para permitir un alto rendimiento de datos.

• Tiempo de espera de recepción ajustable.

• Opciones de interfaz de modo bit bang sincrónico y asincrónico con luces estroboscópicas RD # y WR #.

• Nueva opción de modo CBUS bit Bang.

• EEPROM interno de 1024 bits integrado para configuración de E/S y almacenamiento de VID USB, PID, número de serie y cadenas de descripción de producto.

• Dispositivo suministrado preprogramado con número de serie USB único.

• Soporte para suspensión/reanudación USB.

• Compatible con configuraciones USB alimentadas por bus, autoalimentadas y alimentadas por bus de alta potencia.

• Convertidor de nivel de 3,3 V integrado para E/S USB.

• Convertidor de nivel integrado en UART y CBUS para interfaz a 5V-1,8 V Logic.

• Verdadera Salida de unidad CMOS de 5V/3,3 V/2,8 V/1,8 V y entrada TTL.

• Opción de unidad de salida de PIN de E/S alta.

• Resistencias USB integradas.

• Circuito de encendido y reinicio integrado.

• Reloj totalmente integrado: no se requiere Cristal, oscilador o resonador externo.

• Filtrado de suministro AVCC totalmente integrado: no se requiere un pin AVCC separado ni un filtro R-C externo.

• Opción de inversión de señal UART.

• Modo de transferencia masiva USB.

• Operación de suministro único de 3,3 V a 5,25 V.

• Bajo funcionamiento y corriente de suspensión USB.

• Bajo Consumo de ancho de banda USB.

• Controlador de host UHCI / OHCI / EHCI compatible.

• Compatible con USB 2,0 de velocidad completa.

• Rango de temperatura de funcionamiento extendido de-40 °C a 85 °C.

Hay controladores disponibles que permiten que los dispositivos FTDI funcionen con los siguientes sistemas operativos:

• Ventanas 8,1

• Ventanas 8,1x64

• Ventanas 8

• Ventanas 8x64

• Windows Servidor2012

• Servidor Windows 2008 R2

• Ventanas 7

• Ventanas 7x64

• Servidor Windows 2008

• Windows Server 2008x64

• Windows Vista

• Windows Vista x64

• Servidor Windows 2003

• Windows Server 2003x64

• Windows XP

• Windows XP x64

• Windows ME

• Ventanas 98

• Linux

• Mac OS X

• Mac OS 9

• Mac OS 8

• Windows CE.NET (versión 4,2 y superior)

• Android

• Windows RT

Soporte para WinCE7.0
Las pruebas funcionales iniciales realizadas por FTDI han demostrado que los controladores FTDI funcionan como se espera en Windows CE 7.0

Compatibilidad con versiones anteriores de Windows Desktop

NOTA: Microsoft ha finalizado el soporte para certificar XP y VISTA a través de su programa de prueba WHCK. Como tal, las versiones actuales seguirán funcionando en XP y VISTA, pero no están certificadas por Microsoft.

Diferencias EN LA API del controlador

Para la mayoría de estos sistemas operativos hay dos tipos de controladores disponibles: Controladores de Puerto COM virtual (VCP) y controladores directos (D2XX). El controlador VCP emula un puerto serie de PC estándar de modo que el dispositivo USB pueda comunicarse como un dispositivo RS23. El controlador D2XX permite el acceso directo a un dispositivo USB a través de una interfaz DLL.

Para localizar los controladores que desea instalar para un dispositivo, seleccione cuál de los tipos de controladores desea usar (VCPOD2XX) Y luego localice los sistemas operativos apropiados. Con la excepción de Windows 98 y Windows ME, todos los dispositivos son compatibles con cada paquete de controladores.

Si se requiere un controlador VCP para Android, consulte la siguiente nota de aplicación: TN 132 adición de dispositivos FTDI, compatibilidad con controladores VCP para Android
