CP2102 USB a RS485 TTL RS232 Serial 12Pin ON OFF Switches Adaptador convertidor

¿Esta es una herramienta de depuración profesional que integra USB a TTL, a 232, a 485, a TTL a 232 \ TTL a 485? 232 a 485, y también admite salida de potencia de 3,3 V, 5V. El diseño modular es inteligente y fácil de usar. Este producto utiliza el chip de interfaz USB cp2102 más estable de la industria original, y la velocidad de comunicación es de hasta 2Mbps. Tiene supercompatibilidad. Con función inteligente anti-quemadura, protege su dispositivo y Puerto USB en gran medida. Es una herramienta de depuración de puerto serie que no se puede obtener mucho. ¿Es una herramienta de depuración profesional que integra USB a TTL, 232, 485, TTL a 232 \ TTL a 485? 232 a 485, y también admite salida de potencia de 3,3 V, 5V. El diseño modular es inteligente y fácil de usar. Este producto utiliza el chip de interfaz USB cp2102 más estable de la industria original, y la velocidad de comunicación es de hasta 2Mbps. Tiene supercompatibilidad. Con función inteligente anti-quemadura, protege su dispositivo y Puerto USB en gran medida. Es una herramienta de depuración de puerto serie que no se puede obtener mucho.

Características:

Transmisión transparente, los usuarios no necesitan cambiar el protocolo, admite Plug-and-play y conexión en caliente (extremo USB)

Seguro de autorecuperación integrado de 500mA para proteger equipos informáticos y puertos USB,

Realice la conversión mutua de las funciones USB, TTL, 232, 485 a través de la conmutación de interruptores físicos. Estándares de interfaz: compatible con EIA/, 1. 1, TTL

◆Sistema de soporte: ¿Así que el sistema Windows también es compatible con WINCE y LINUX? Ya sea X86 o X64, es compatible.

◆ Corriente de protección: 500ma

¿Temperatura de trabajo: -40 ℃ ~ 85 ℃, humedad: 0 ~ 95% Dimensiones: 78mm × 52mm × 30mm? Peso: 30g Carcasa: carcasa de plástico de alta calidad, pequeña y ligera, alto factor de seguridad de aislamiento Instalación y descripción de la unidad:

1. Primero, abra la carpeta de controladores CP2102 en el paquete de datos e instale el controlador. Si el sistema es 32, instale CP210xVCPInstaller _ x86.exe, si el sistema es 64, instale CP210xVCPInstaller _ x64.exe. Haga clic en el siguiente paso hasta el final para completar la instalación. Una vez completada la instalación, inserte el módulo de puerto serie seis en uno para crear un puerto COM virtual en el lado del PC.

Transmisión transparente, los usuarios no necesitan cambiar el protocolo, admite Plug-and-play e intercambiable en caliente (extremo USB) Seguro de autorrecuperación integrado de 500ma a bordo, protege el equipo informático y los puertos USB,

Realice la conversión mutua de las funciones USB, TTL, 232, 485 a través de la conmutación de interruptores físicos. Estándares de interfaz: compatible con EIA/, 1. 1, TTL

◆ Sistema de soporte: el sistema Windows también es compatible con WINCE y LINUX, tanto X86 como X64 son compatibles

Corriente de protección: 500ma

¿Temperatura de trabajo: -40 ℃ ~ 85 ℃, humedad: 0 ~ 95% Dimensiones: 78mm × 52mm × 30mm? Peso: 30g Carcasa: carcasa de plástico de alta calidad, pequeña y ligera, alto factor de seguridad de aislamiento Instalación y descripción de la unidad:

1. Primero, abra la carpeta de controladores CP2102 en el paquete de datos e instale el controlador. Si el sistema es 32, instale CP210xVCPInstaller _ x86.exe, si el sistema es 64, instale CP210xVCPInstaller _ x64.exe. Haga clic en el siguiente paso hasta el final para completar la instalación. Una vez completada la instalación, inserte el módulo de puerto serie seis en uno para crear un puerto COM virtual en el lado del PC. Cuando el controlador se instale correctamente, inserte el convertidor y el sistema virtual tendrá un puerto serie (por ejemplo: COM5 se puede ver en el Administrador de dispositivos); Nota: si el número de puerto serie virtual es mayor que 7, cámbielo a 1-7. El puerto es demasiado grande afecta a la estabilidad.

2. el puerto COM Configure: establezca el número de puerto serie virtual en la posición correspondiente del software. Si se establece en el puerto COM del software de depuración del puerto serie; se puede utilizar.

Modo de marcación e instrucciones de Cableado:

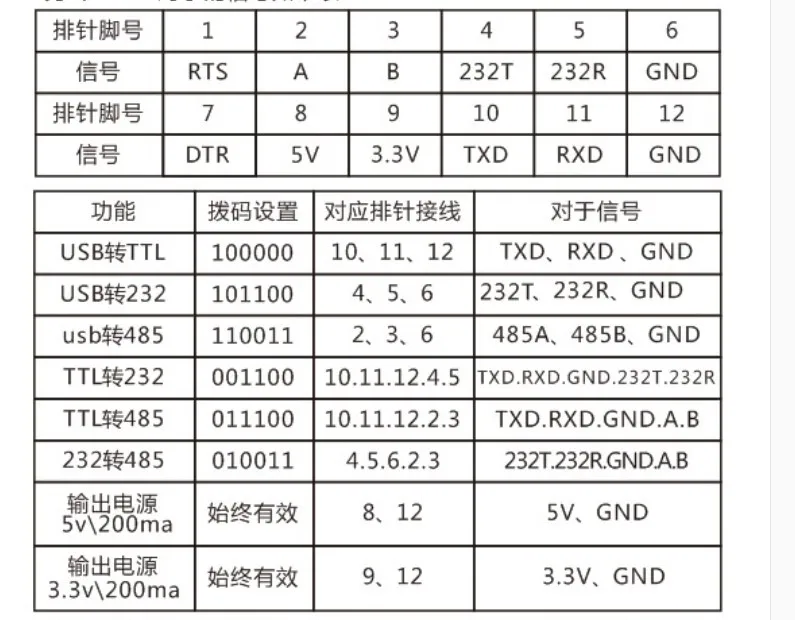

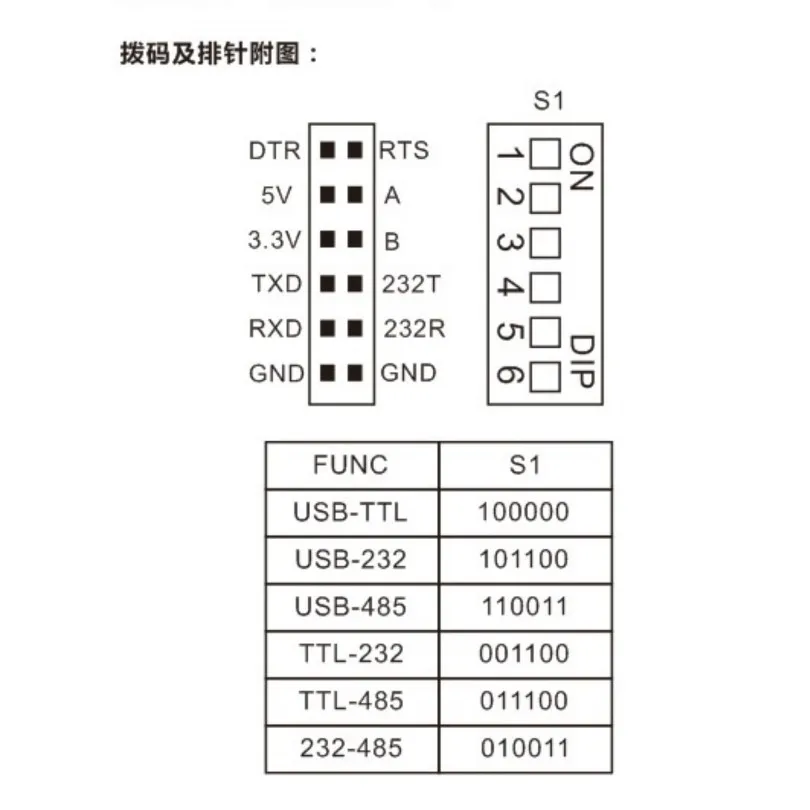

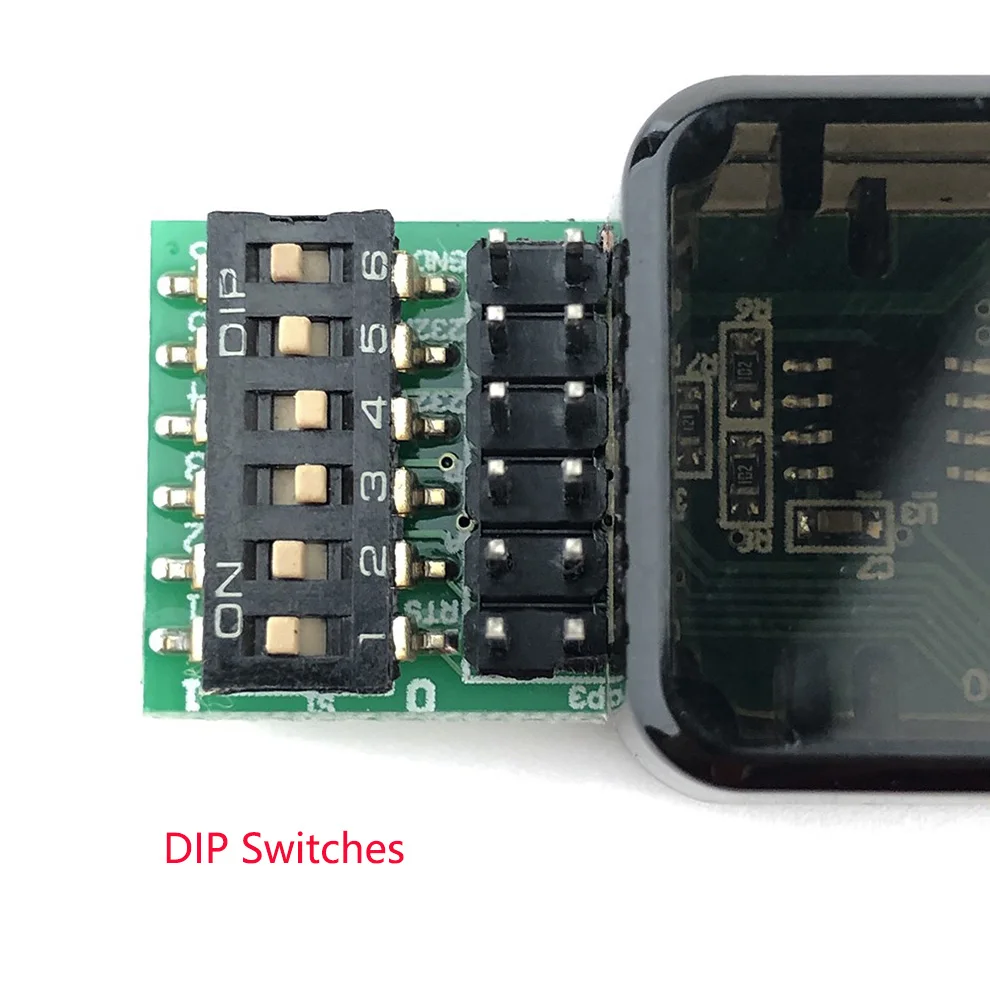

El pin debajo del interruptor DIP 1 es el PIN 1. De izquierda a derecha, es 1, 2-6, y la siguiente fila es 7, 8-12. Las señales correspondientes son las siguientes:

La interfaz de salida DTR/RTS se conserva y el nivel de estos dos pines se puede controlar a través del puerto serie. Al descargar programas para algunos microordenadores de un solo chip, el reinicio puede completarse automáticamente, como para Arduino.MSP430 programas de descarga

Prueba funcional de bucle auto-cerrado

La función del producto se puede verificar a través de la prueba de bucle cerrado automático. El método es el siguiente: USB a TTL bucle cerrado automático:

Conecte el TXD y RXD del módulo con el cable DuPont, luego configure el marcador a 10000, luego inserte el módulo en la computadora, y use el asistente de depuración en serie para enviar datos y ver si hay un retorno de datos correspondiente. Si se pueden recibir los datos enviados, demuestra que el módulo funciona normalmente.

USB a bucle de cierre automático 232:

Conecte el 232-TXD y 232-RXD del módulo con el cable DuPont, marque el interruptor DIP correspondiente de acuerdo con las instrucciones en la selección de funciones, luego inserte el módulo en el ordenador, y use el asistente de depuración en serie para enviar datos para ver si hay un correspondiente. Se devuelven los datos. Si se pueden recibir los datos enviados, demuestra que el módulo funciona normalmente.

Prueba de bucle cerrado automático USB a 485

(Esta prueba de modo necesita cooperar con otros 485 dispositivos, como dos módulos seis en uno) Tome dos módulos seis en uno, gire el interruptor DIP al modo USB a 485 y conecte los dos módulos A y B con cables DuPont. Conecte A a A, conecte B a B, inserte el módulo en la computadora, abra los dos asistentes de depuración en serie, seleccione el número de serie de los dos módulos seriales seis en uno respectivamente, use uno de ellos para enviar, y vea si el otro puerto serie puede aceptar los datos correspondientes, Si los datos enviados se pueden recibir, demuestra que el módulo funciona normalmente.
