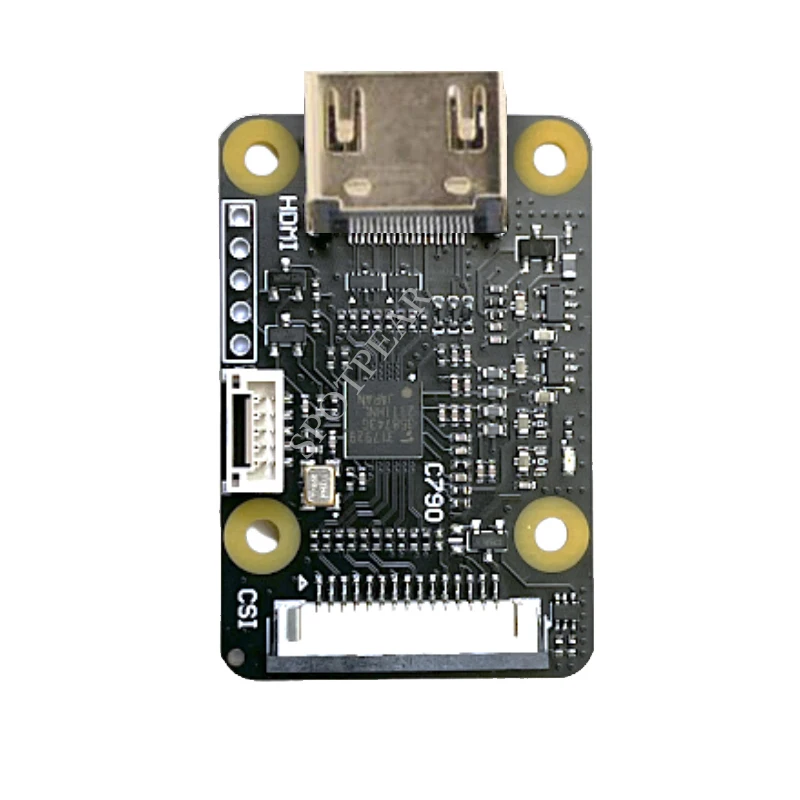

Descripción
【Visión general】
[] Este módulo toma la señal HDMI entrante y la convierte en una señal CSI separada y una señal de audio I2S. La entrada HDMI admite hasta 1080P60Hz. Funciona bien en Raspberry Pi, Hay tres versiones en la historia de este módulo (C779 、 C780 、 C790). C790 es la última versión. C790 tiene retroalimentación HDMI atenuada, también tiene dos canales CSI y cuatro canales CSI al mismo tiempo.
【Especificaciones】
[] Entrada HDMI: admite hasta 1080P60Hz en Raspberry Pi
[] Chip de puente HDMI a: Toshiba TC358743XBG
[] 4 canales y reloj de CSI-2
[] La interfaz de la CSI-2, con asiento FPC de 15 Pines, espaciado 1,0mm, se encuentra en la parte frontal del módulo C790.
[] La interfaz de la CSI-2, con asiento FPC de 22 Pines, espaciado 0,5mm, se encuentra en la parte posterior del módulo C790.
[] Tamaño: 30x45mm
[] Instalación: 4 x M2.5
[] Fuente de alimentación: 3,3 V
[] Peso: 10g
[] Admite vídeo y audio al mismo tiempo.
[] Compatible con Raspberry Pi ZERO/3B/3 B +/4B/CM3/CM4.
[] Pi 4B solo admite 1080P50Hz, limitado por el número de canales de CSI-2. CM4 admite 1080P60HZ, así que si debe usar la entrada 1080P60Hz, use CM4 y C790 juntos.

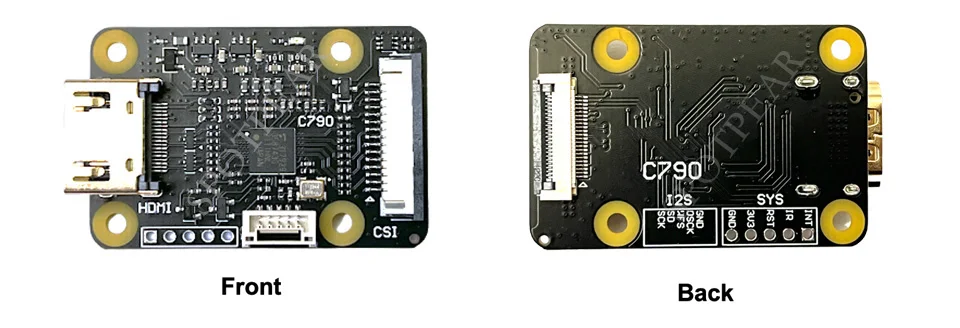

【Interfaz hardware】
【Conexión con Raspberry Pi】

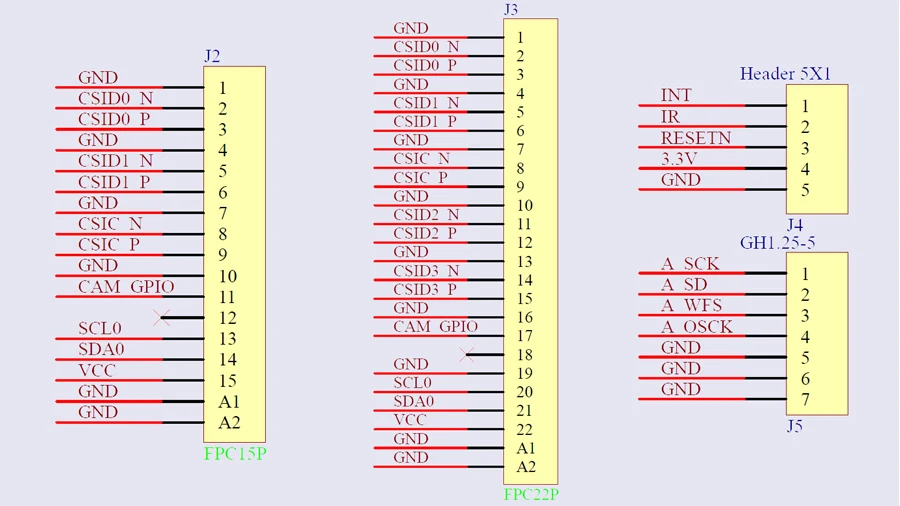

【Definición de interfaz】

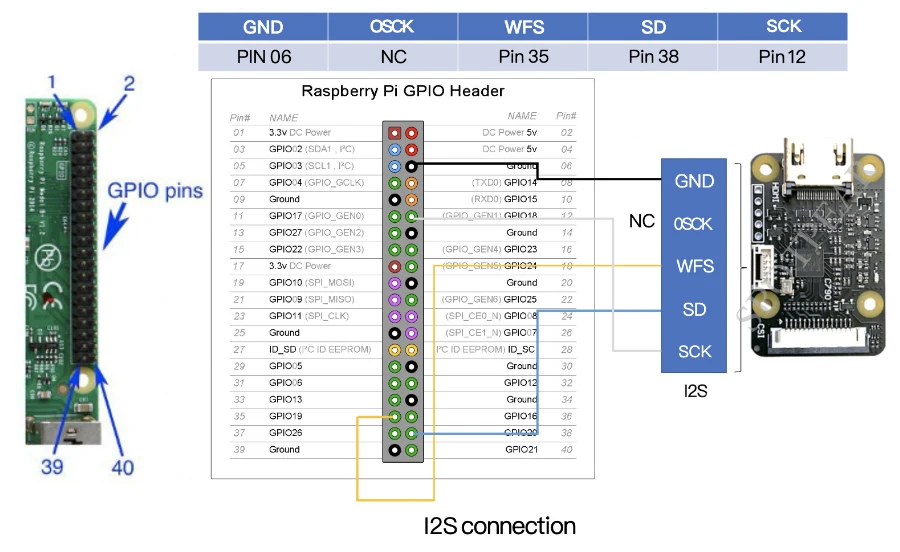

【Diagrama de cableado I2S】

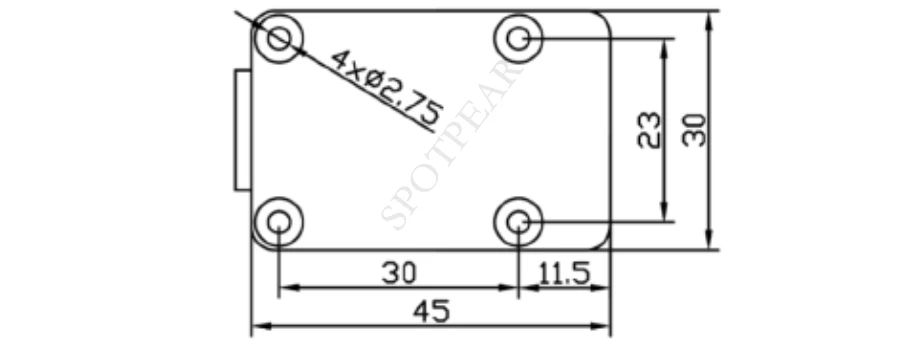

【Dimensiones del contorno】

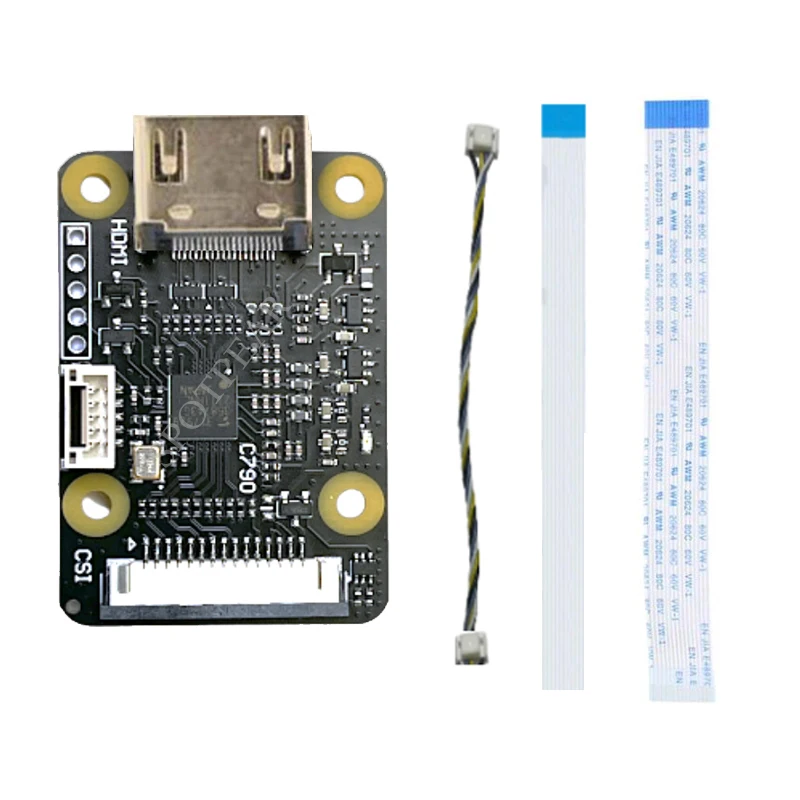

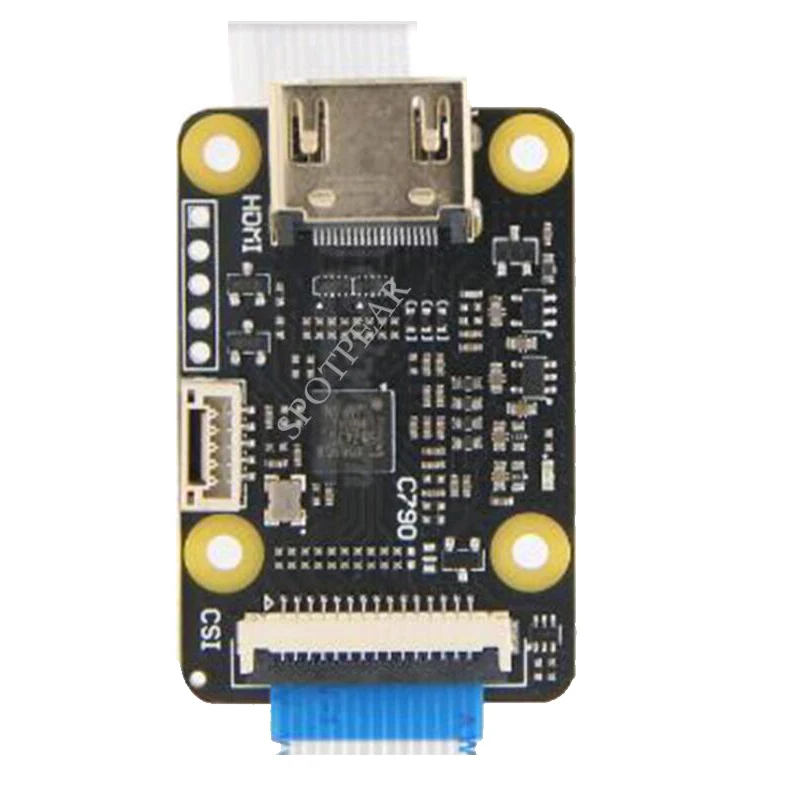

[] C790
1.C790 X1
2.FPC 15 pines 1,0mm X1
FPC 22 pines 0.5mmx1
Cable I2S 1

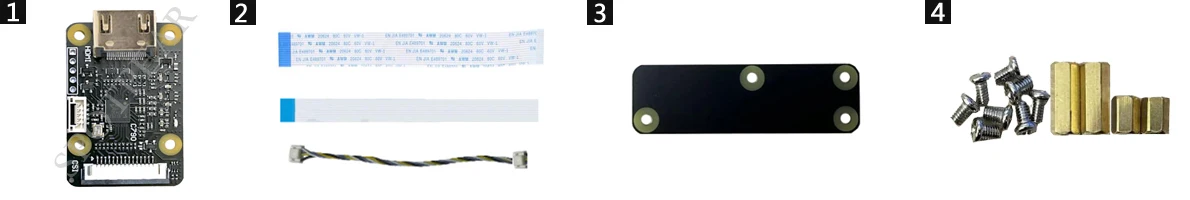

[] Kit C790
1.C790 X1
2.FPC 15 pines 1,0mm X1
FPC 22 pines 0.5mmx1
Cable I2S 1
3. Placa de montaje X1
4. Paquete de tornillos X1
