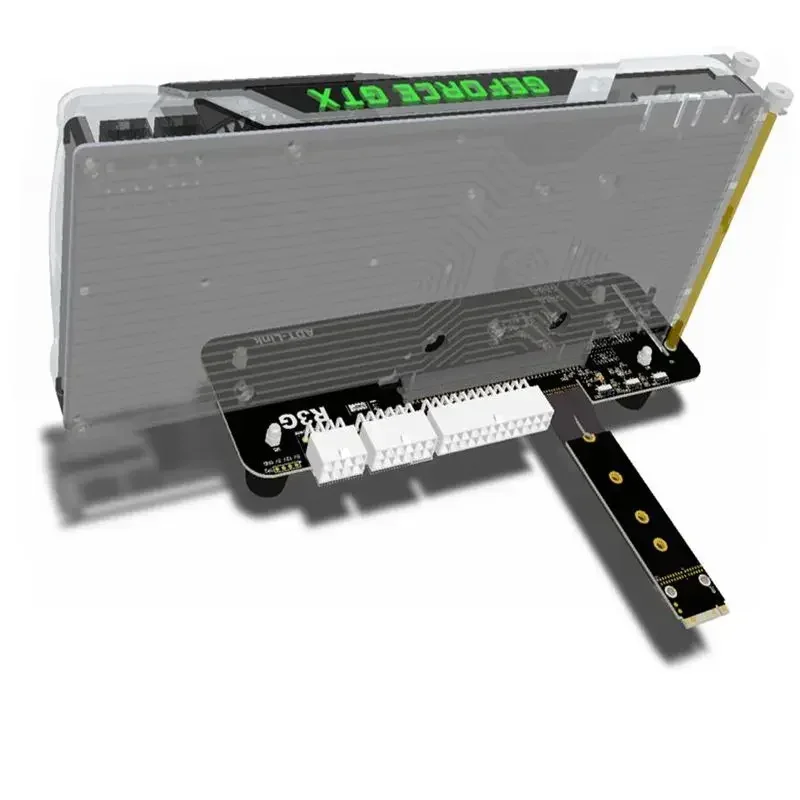

Adaptador de Cable de extensión de llave ADT R43SG, 4,0 M.2 NVMe a PCIe 3,0/4,0 X16 GPU PCI-E 16x a M.2 M, eGPU para NUC/ITX/STX/Notebook PC
60,43 €
Enlace proporcionado por:
Longitud del Cable:
Color:
(Nuevo modelo ADT-UT3G , Por favor haga clic Foto superior Para comprobar todos los detalles, gracias)

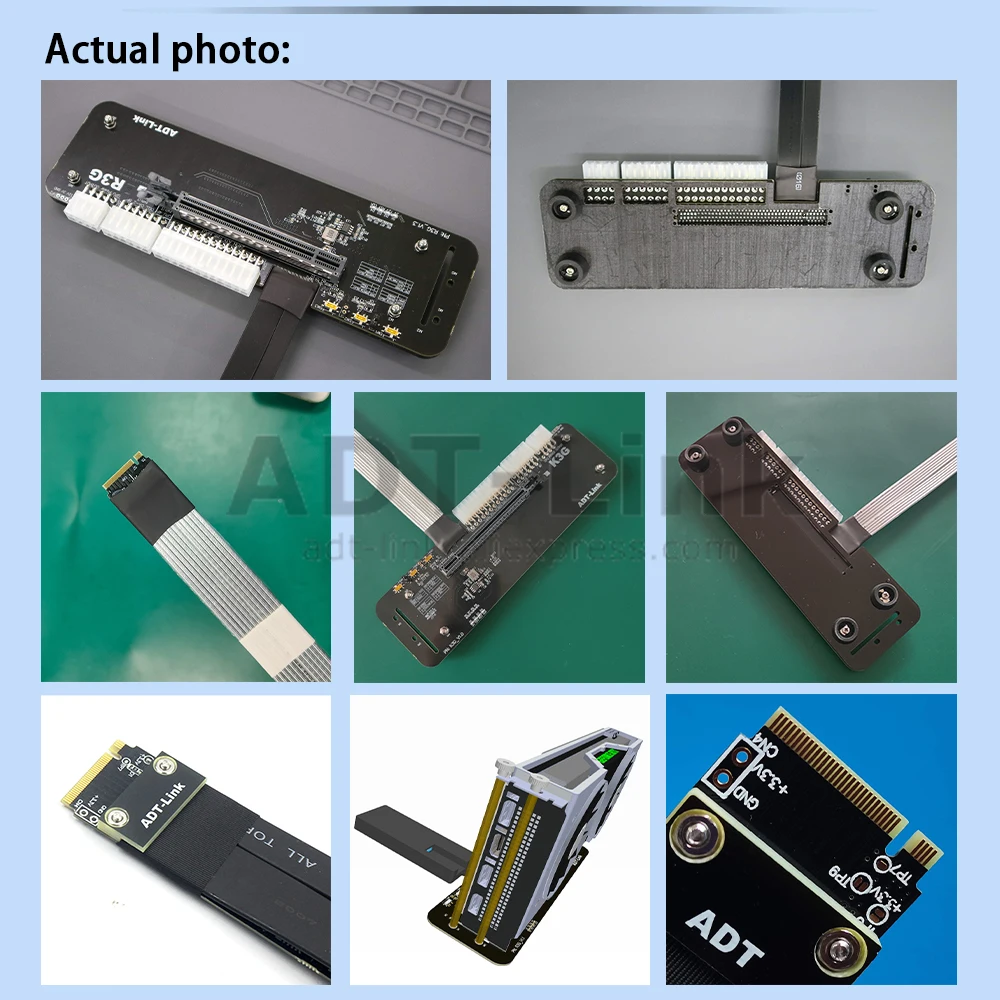

ADT-Link Marca PCIe 3,0/4,0x16 A M.2 NVMe Adaptador eGPU
Nombre de la marca: ADT-LINK
Nombre del producto: cable de extensión PCIe 3,0/4,0x16 A M.2 M-Key
Modelo del producto: R43SG, R43SG, R43SG 4,0, K43SG, K43SG, R43SG, R43SG, R43SG, R43SG, R43SG, R43SG, R43SG, R43SG, R43SG, R43SG, R43SG, R43SG, R43SG, R43R43SG, R43SG, 1, R43SG, R43SG, R43SG
Velocidad de transferencia: PCIe 3,0x432Gbps(Máx.)(R43SG, en la medida de lo posible)

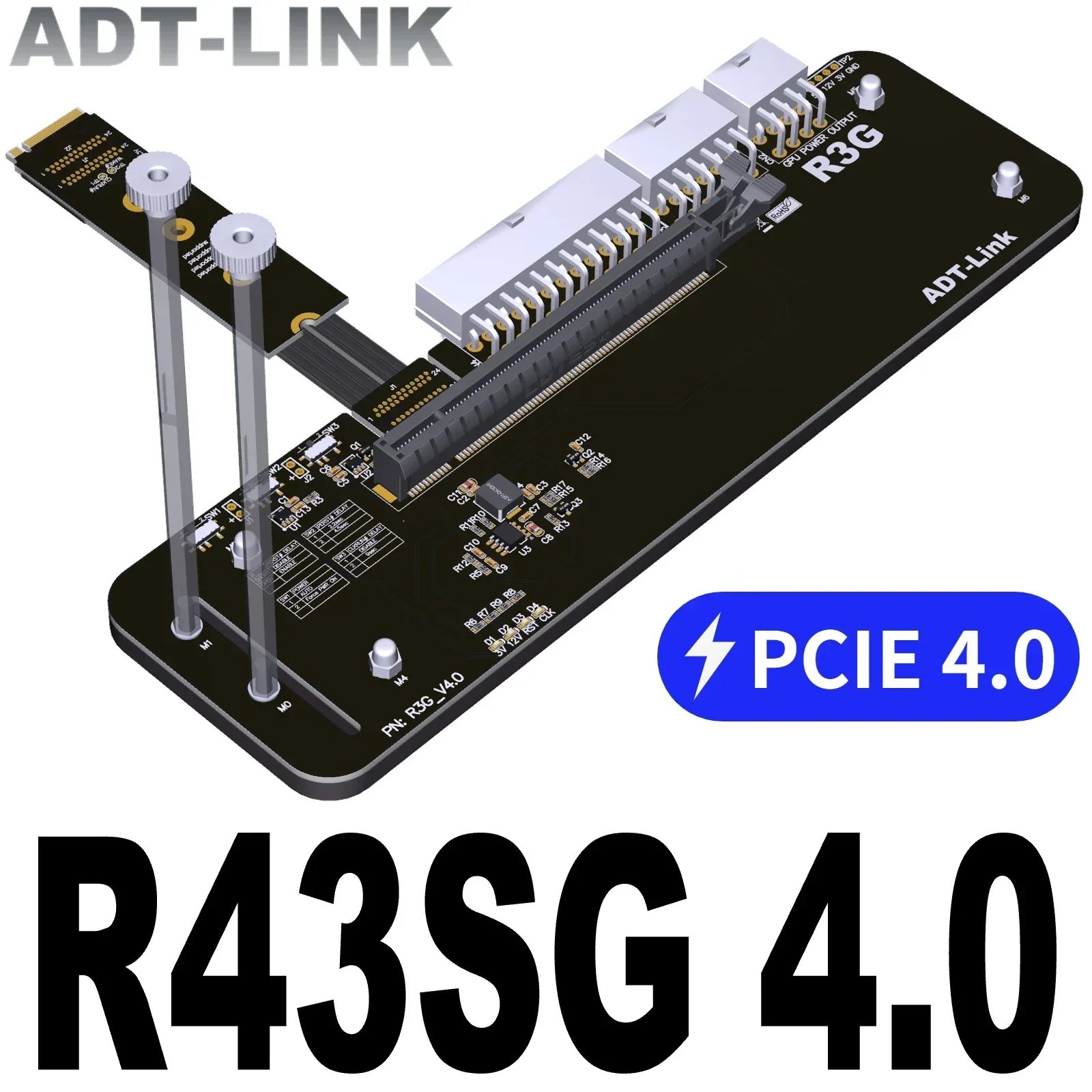

PCIe 4,0x464Gbps(Máx.)(R43SG 4,0 K43SG)
Gen4 x2,40Gbps(Máx.)(ADT-UT3G)
Longitud del cable: 25cm, 50cm(Otros pedidos a granel se pueden personalizar)
Aplicación: eGPU para NUC / ITX / STX / Notebook PC(Solo es compatible con la interfaz M.2 NVMe, no es compatible con la interfaz M.2 SATA / M.2 WiFi / M.2 WWAN / USB)
Compatibilidad con tarjetas gráficas: Admite tarjetas gráficas nuevas enviadas después de 2015 (las tarjetas gráficas antiguas enviadas antes de 2014 no son compatibles)
Compatibilidad de la placa base: la placa base ITX/STX para portátil, NUC, solo es compatible con la interfaz M.2 NVMe, no es compatible con la interfaz M.2 SATA, no es compatible con la interfaz M.2 WWAN
Descripción de la energía: compatible con la potencia de la serie DELL 220 (1/ADP- 220AB) Fuente de alimentación de 12V/18A/500W, o ATX estándar de W por encima de la potencia, prepara o compra la energía por separado.

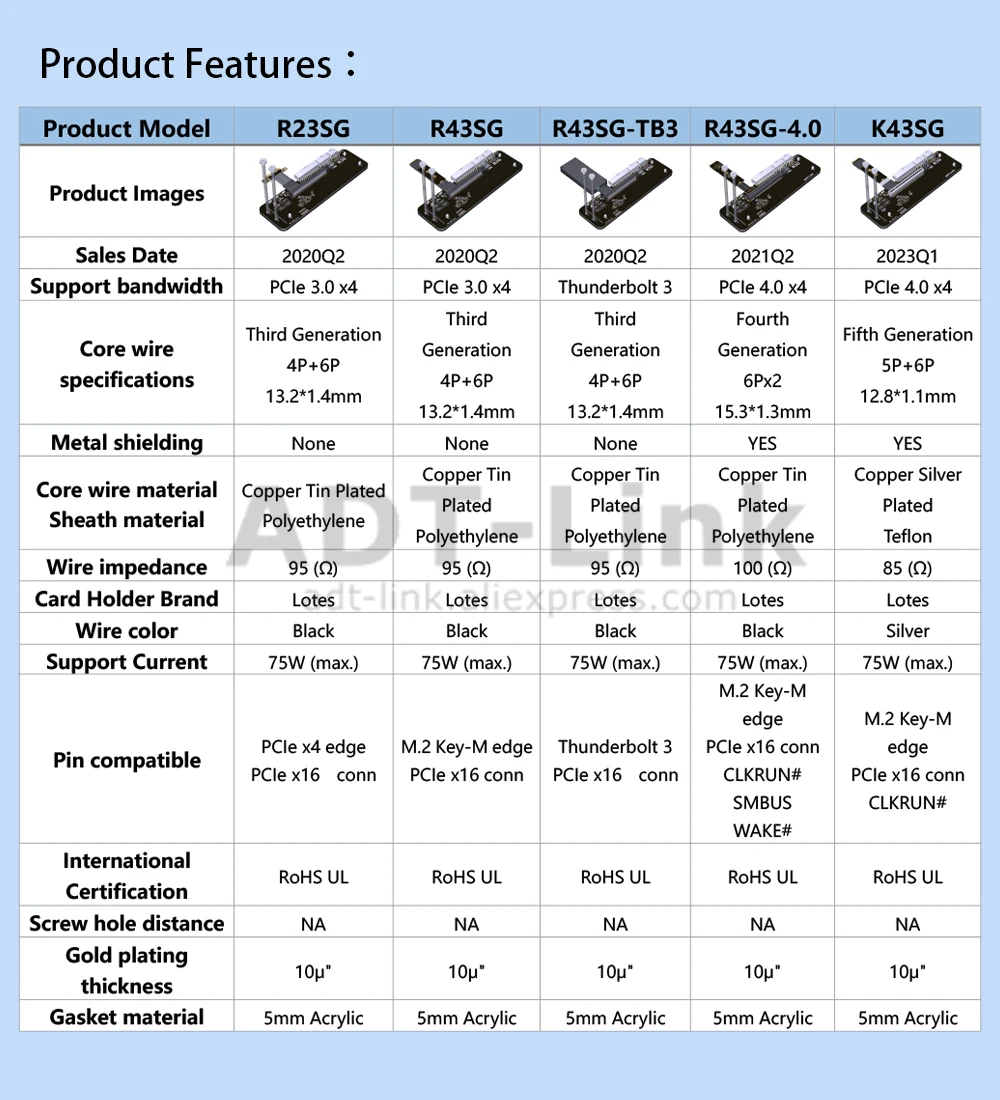

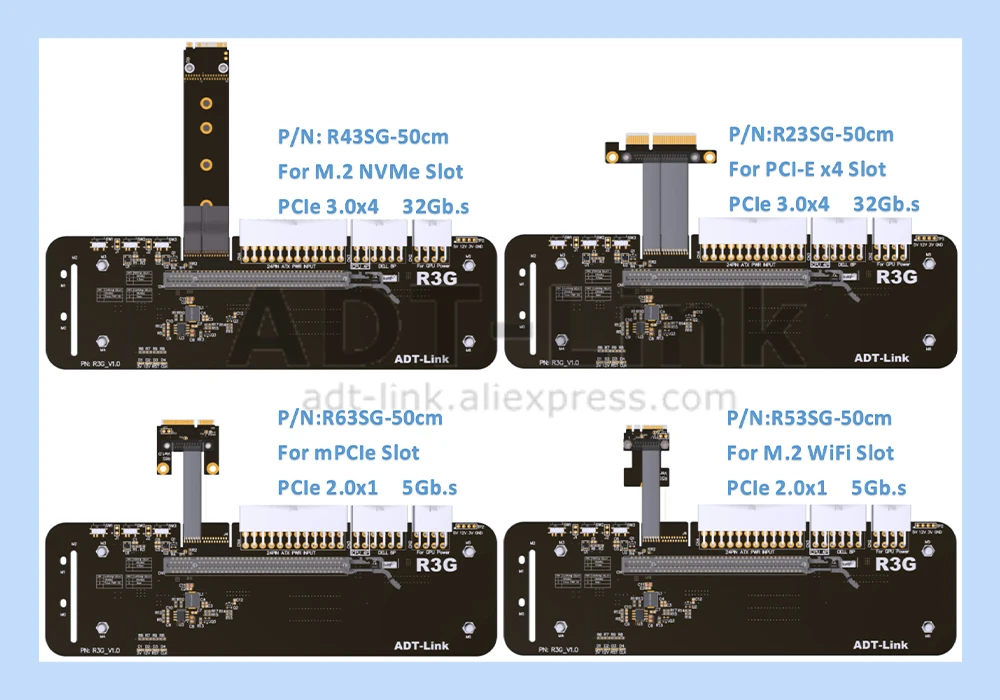

Descripción del número de pieza de la serie ADT eGPU:
Número de pieza
Descripción
R43SG
Conector M.2 NVMe EDGE a PCIe x16

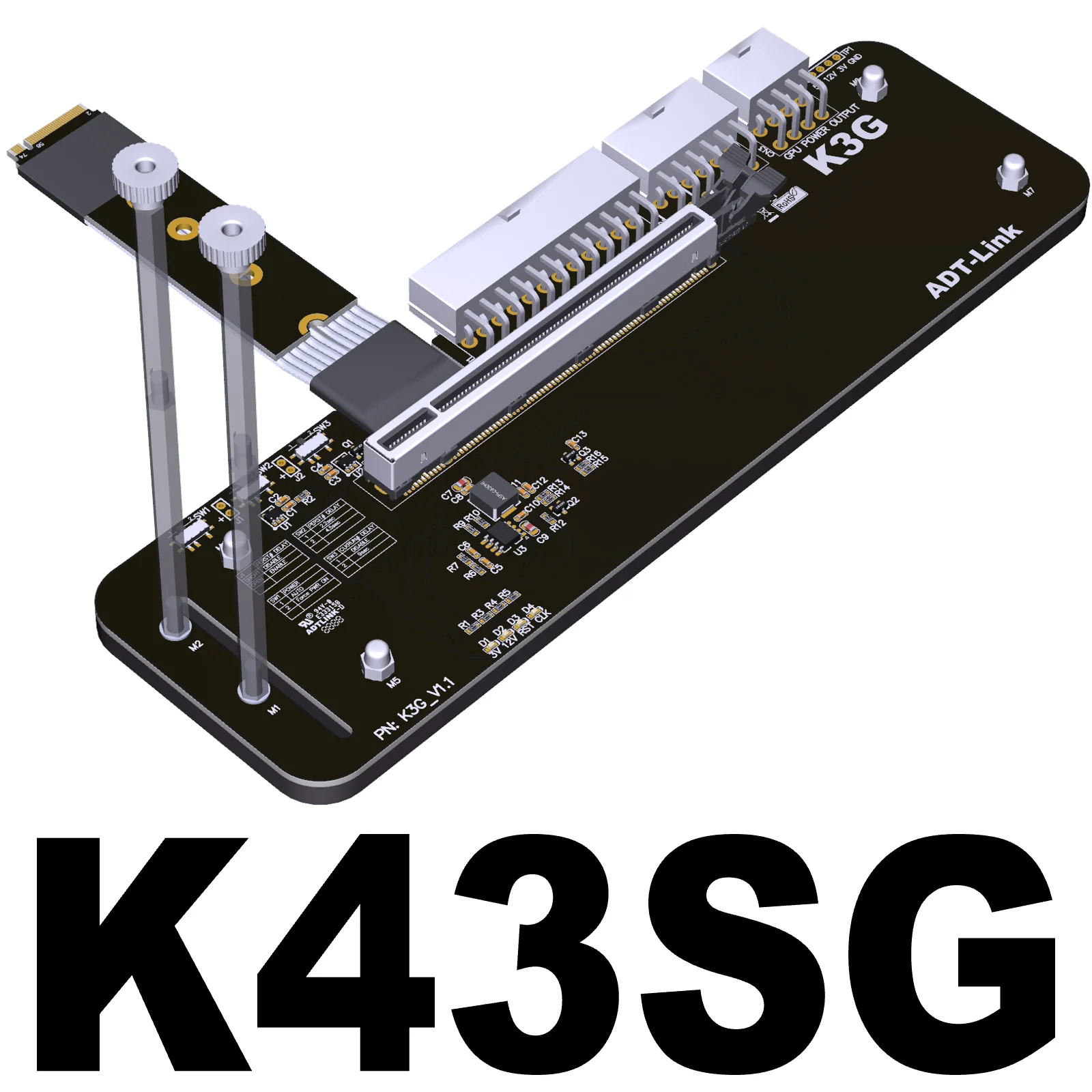

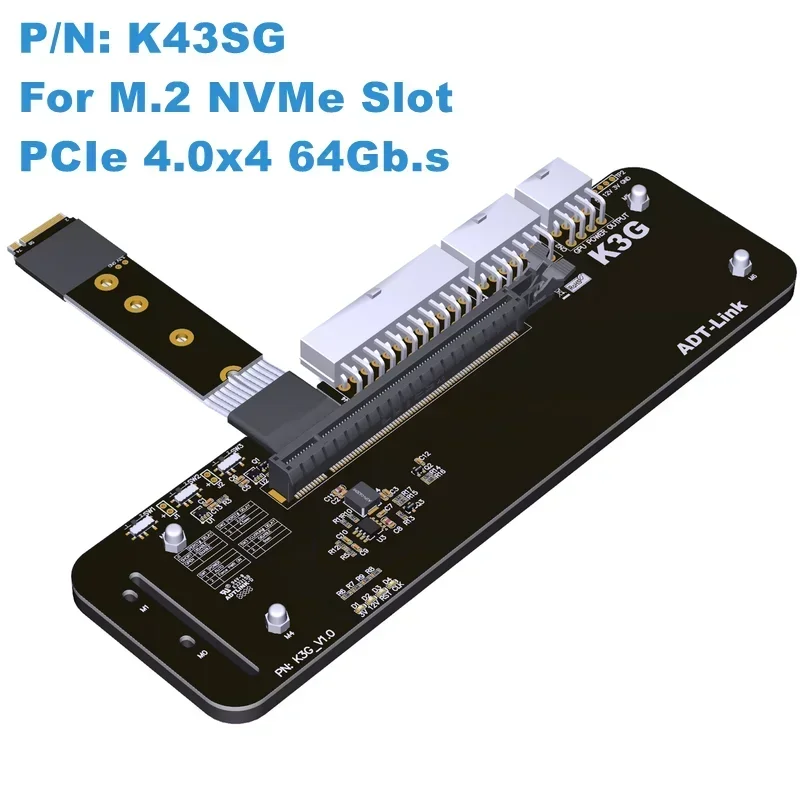

K43SG
Conector M.2 NVMe EDGE a PCIe x16
UT3G
Conector USB4 a PCIe x16
R43SG-TB3
Conector M.2 NVMe EDGE a PCIe x16. Añadir adaptador TB3 a M.2 NVMe

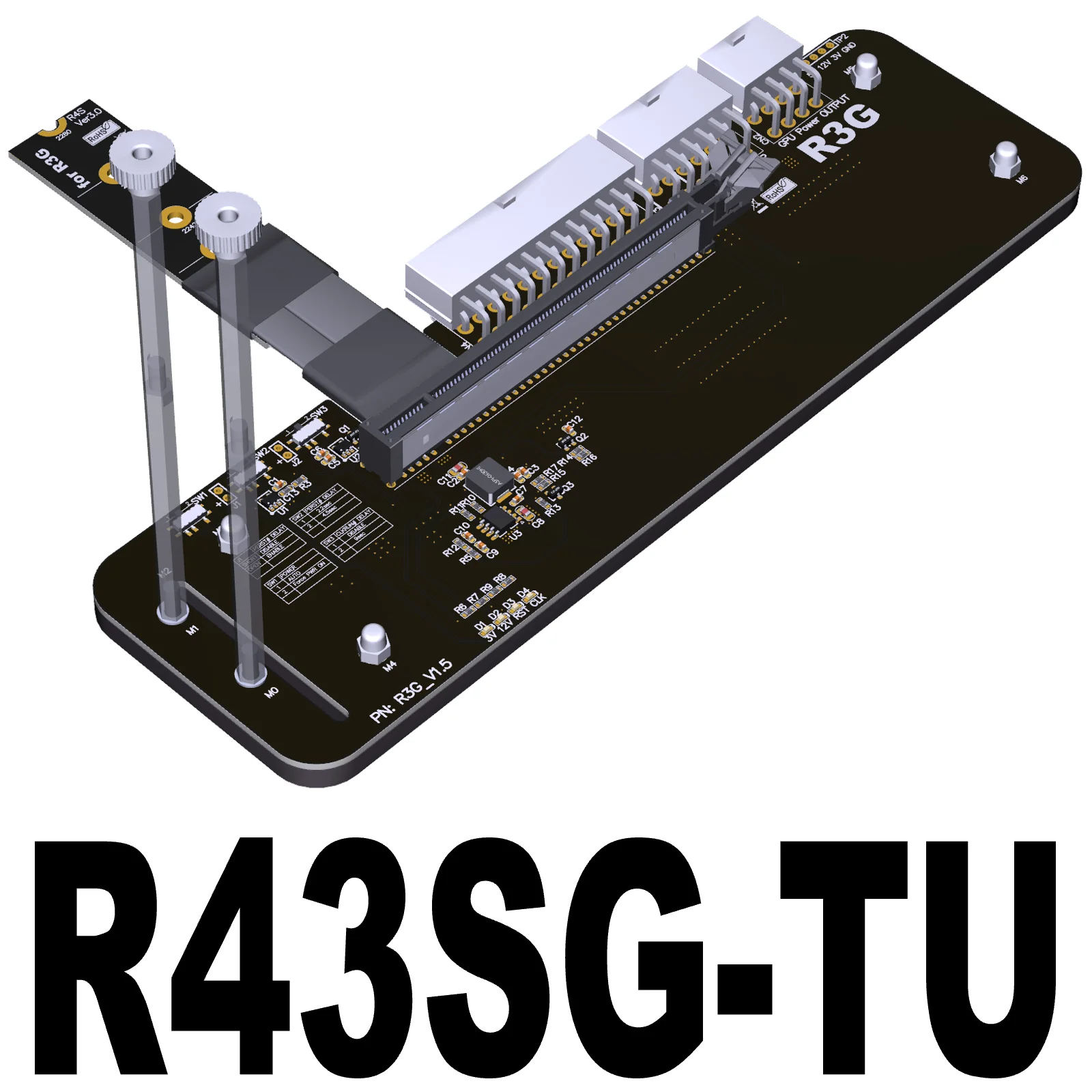

R43SG-TU
El Cable de placa hija M.2 NVMe Edge se convierte en conector PCIe x16
Descripción de la longitud del cable:
La Longitud del cable de la serie R3G tiene 25 cm o 50 cm se puede seleccionar, La siguiente es la longitud de la línea de 50 cm. Consulte la dimensión azul de la siguiente figura.
Descripción de la fuente de alimentación:
La fuente de alimentación compatible es DELL de 8 pines 12V/18A/220W o fuente de alimentación PSU estándar. La fuente de alimentación debe ser preparada por el comprador o comprada por separado.
ADT R3G tiene dos tipos de instalación de fuente de alimentación externa

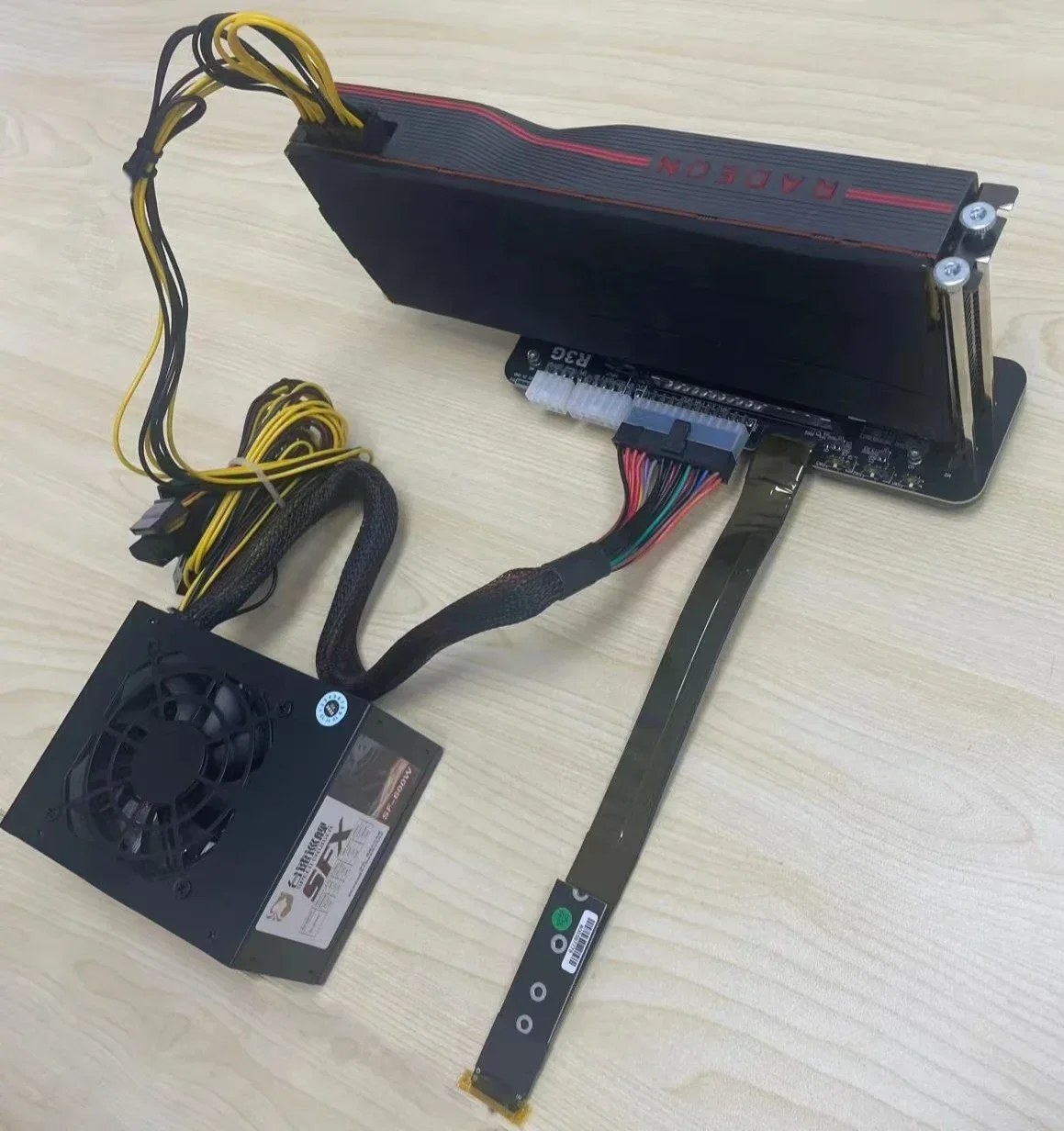

La siguiente figura muestra cómo conectar cables de alimentación ATX (fuente de alimentación ATX recomendada de más de 400W)
, El cable de alimentación de la tarjeta gráfica de la fuente de alimentación del chasis se conecta directamente a la tarjeta gráfica.
En la parte inferior izquierda está la fuente de alimentación de la CPU 4P, en la parte superior derecha está la fuente de alimentación de la placa base 24P, instale bien.
Entrada de alimentación 24P _ ATX y 4P _ CPU, salida de potencia 8P _ GPU.
Fuente de alimentación DELL El método de conexión es el siguiente:

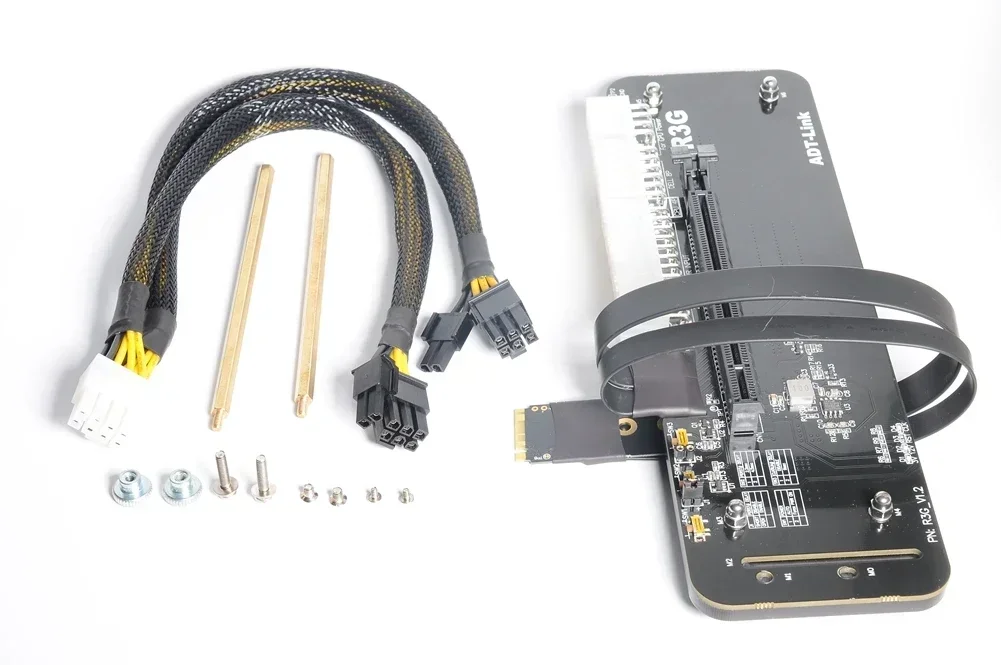

Accesorios del producto, incluidos con el siguiente cable de alimentación de la tarjeta gráfica a continuación
ADT R3G tiene tres interruptores, ¿para qué se utiliza?
SW1, interruptor de arranque forzado, 1 para arranque automático, 2 para arranque forzado, corte a 1 para arranque automático.
SW2, interruptor de retardo de señal PERST #, 1 retardo 2,2 segundos, 2 retardo 4,5 segundos, con software eGPU, para la optimización de la compatibilidad de la tarjeta gráfica, el software actual no es compatible, corte a 1
Interruptor de retardo de señal SW3, CLKRUN #, 1 está cerrado, 2 se retrasa 9 segundos, con software eGPU, para optimización de compatibilidad de tarjetas gráficas, el software actual no es compatible, corte a 1
J1, interruptor de retardo de señal PERST #, ABIERTO para abrir la función de retardo, CORTO para cerrar la función de retardo, el software actual no es compatible, Inserte la tapa del puente CORTO.
J2, CLKRUN_Capacitance Delay, actualmente el software no es compatible, solo para ingenieros de I + D, conectar pruebas de retardo de ajuste de capacitancia. Se necesitan aproximadamente 2,2 segundos para insertar un condensador de 1uF, 5 segundos para insertar un condensador de 2,2 u, y así sucesivamente.
¿ADT R3G soporte Notebook/Laptop tiene esos? ¿Qué métodos se pueden utilizar normalmente?
El portátil DEBE tener un puerto M.2 NVMe o un puerto Thunderbolt 3 para instalar y usar
El último soporte de controlador win10 de Nvidia actualmente conocido para pantalla explícita y única, USB explícito, conjunto de pantalla coexiste, normalmente puede usar la siguiente figura
Limpie e instale Nvidia 417,01 o posterior para una instalación y uso sin problemas
¿La tarjeta gráfica ADT R3G tiene eso? ¿Qué versión del controlador de gráficos está instalada? El adaptador de pantalla en el Administrador de dispositivos tiene un signo de exclamación amarillo. ¿Cómo resolverlo?
Se admiten todas las tarjetas gráficas PCIe de los últimos tres años. Asegúrese de instalar el último controlador de NVIDIA. Si aparece el signo de exclamación amarillo, reinstale el controlador y reinicie el ordenador.
Si sigue apareciendo el signo de exclamación amarillo (código de error 43 o código de error 12), consulte la solución de Nando, la descarga del parche es
Como sigue:
https:// egpu. IO/- Fijador
¿Es compatible con la pantalla interna? ¿Hay alguna pérdida?
Win10 son compatibles, la pérdida real de la pantalla interna es de aproximadamente 5%, la comparación de prueba de pantalla interna y externa como se muestra en la siguiente figura
¿M.2 NVMe admite PCIe3.0x4 de velocidad completa?
Compatible, PC 3,0x4 estable a toda velocidad
La tarjeta gráfica externa es fácil de dañar, especialmente los componentes electrónicos detrás de la necesidad de proteger, ¿cómo lidiar con puede reducir el riesgo de daños?
Elija una tarjeta de vídeo con funda protectora. La imagen detrás de la tarjeta de vídeo se muestra a continuación
Dimensiones del producto
¿Pérdida de rendimiento externo de la tarjeta de vídeo? ¿Por cuánto?
Pérdida sobre 12%, como máximo solo puede jugar la tarjeta gráfica 88% de rendimiento.

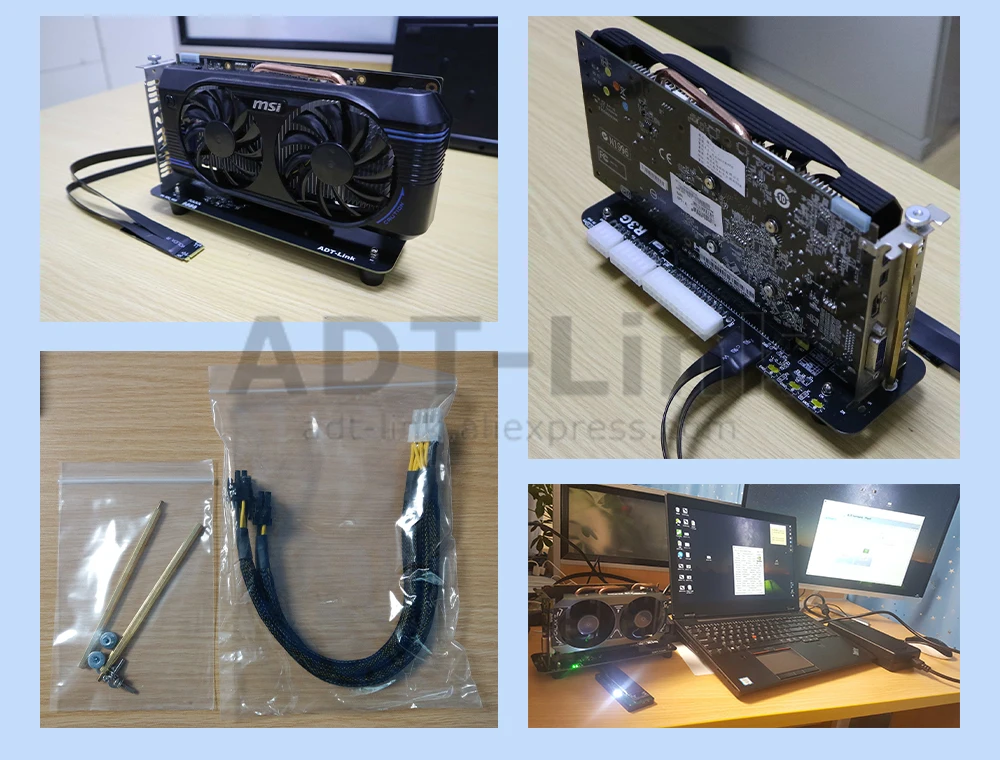

Pasos de instalación
1. Instale el pilar de cobre hexagonal e inserte la tarjeta gráfica en la ranura PCIe x16. El tornillo se aprieta para que la tarjeta gráfica no se mueva ni se caiga.
2. Instale la fuente de alimentación ATX o la fuente de alimentación DELL, incluido el cable de alimentación de la tarjeta gráfica también debe estar conectado, después de la instalación, la fuente de alimentación DELL se encenderá con luces naranjas.
3. Puede conectar el cable M.2 cuando el ordenador esté apagado. Después de encenderlo, la fuente de alimentación ATX iniciará automáticamente el ventilador para que gire. Si utiliza la fuente de alimentación DELL, la luz verde se encenderá. En este momento, la placa R3G encenderá dos luces verdes. El sistema reconocerá la tarjeta automáticamente. Instale el controlador de la tarjeta gráfica. La Instalación del proceso de conducción puede hacer que el ordenador se reinicie.
4. acabado.
Instalar archivos de vídeo para descargar:
http:// www.adtlink.cn/Uploads/download/R3G&ATX_INSTALL.mp4
http:// www.adtlink.cn/Uploads/download/R3G&DELL_INSTALL.mp4
Manual de instalación, archivo PDF para descargar:
http:// www.adtlink.cn/Uploads/download/R3G_INSTALL.PDF
