Análisis general del producto

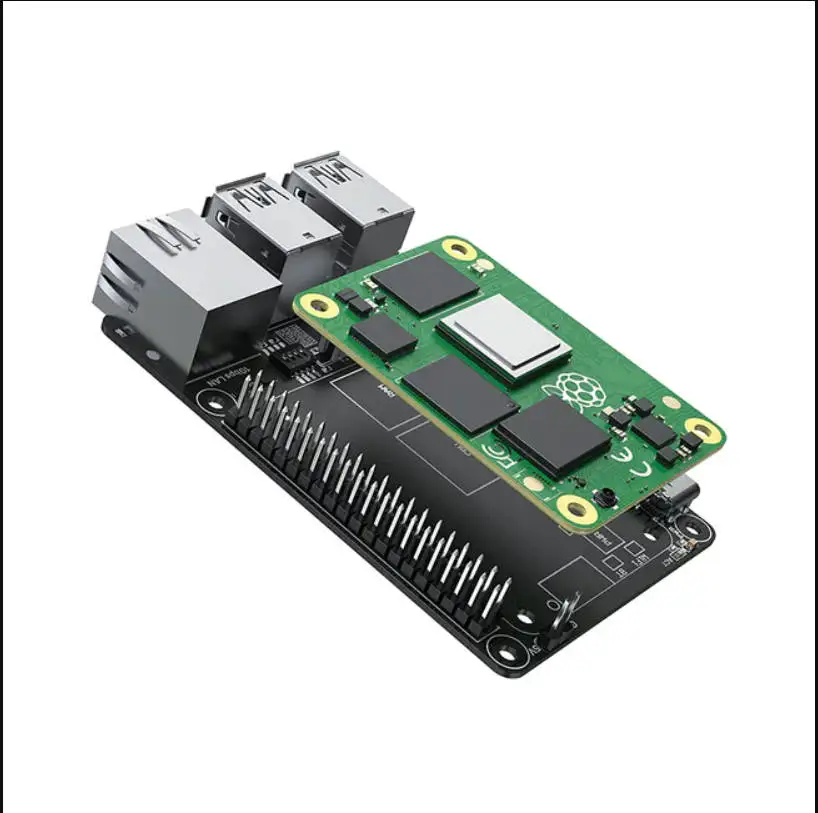

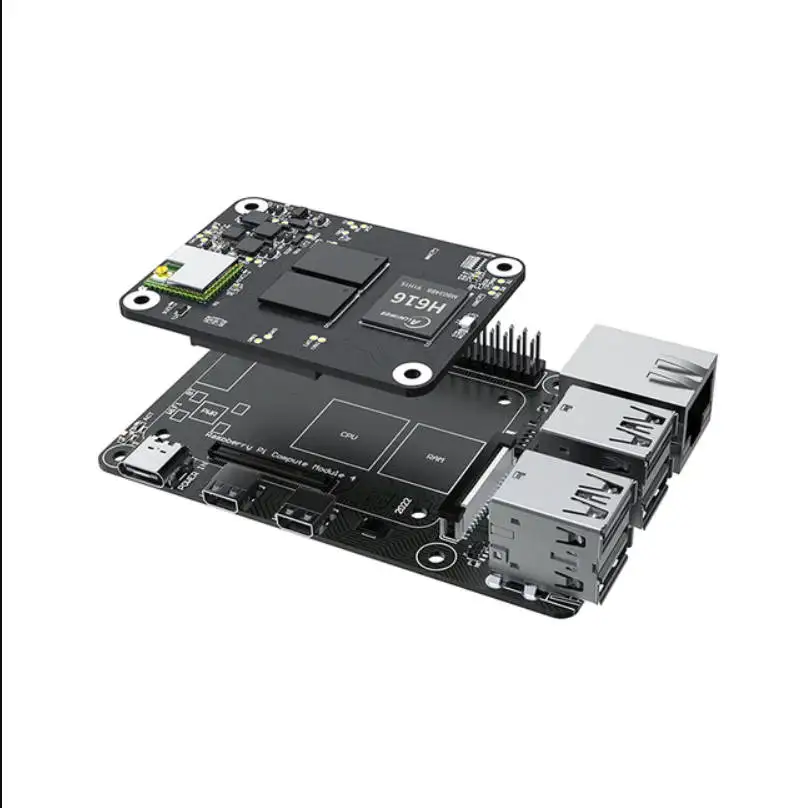

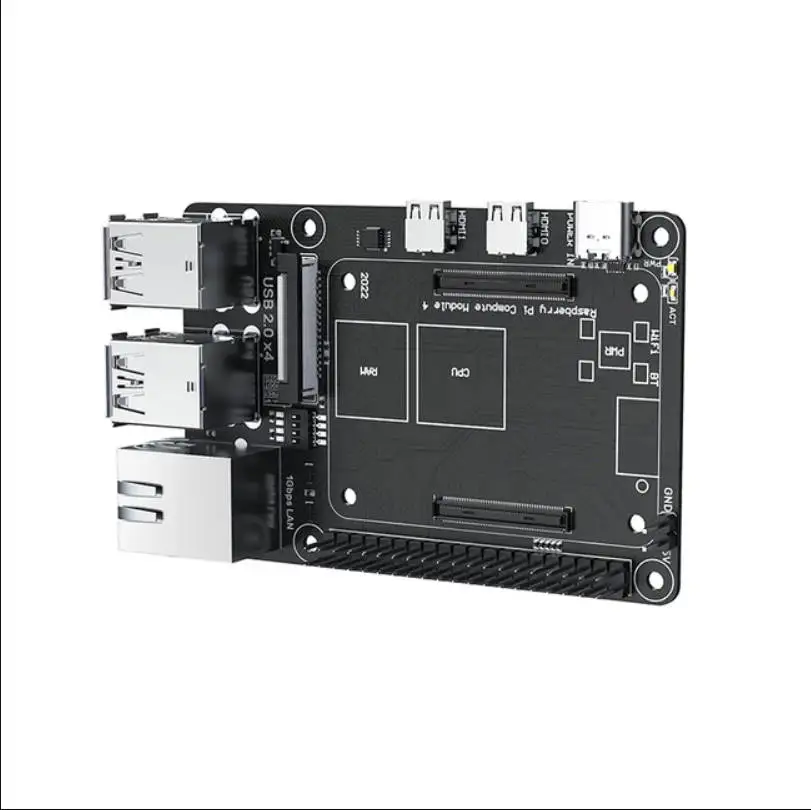

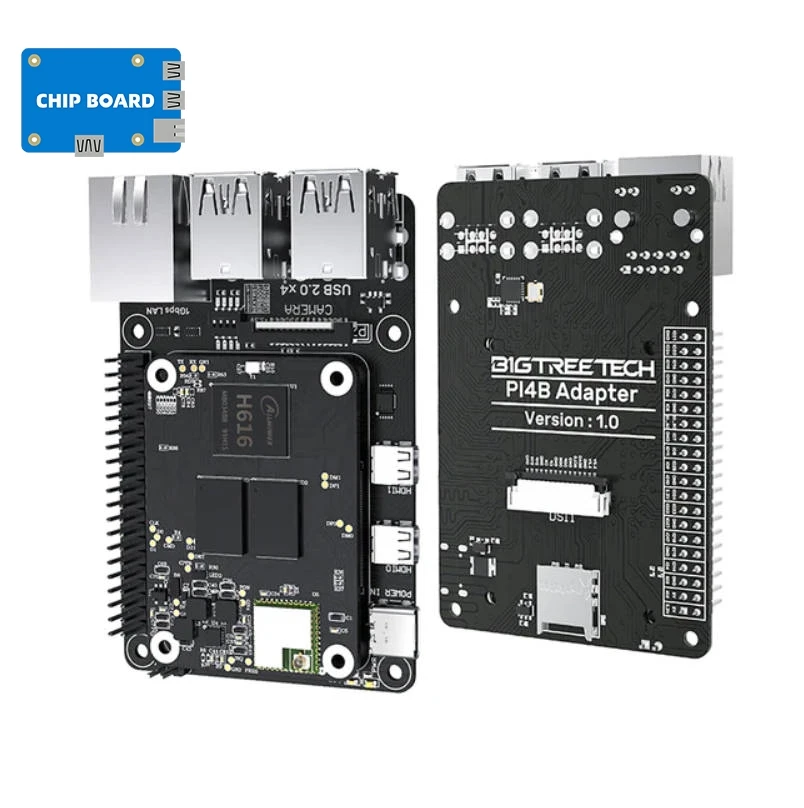

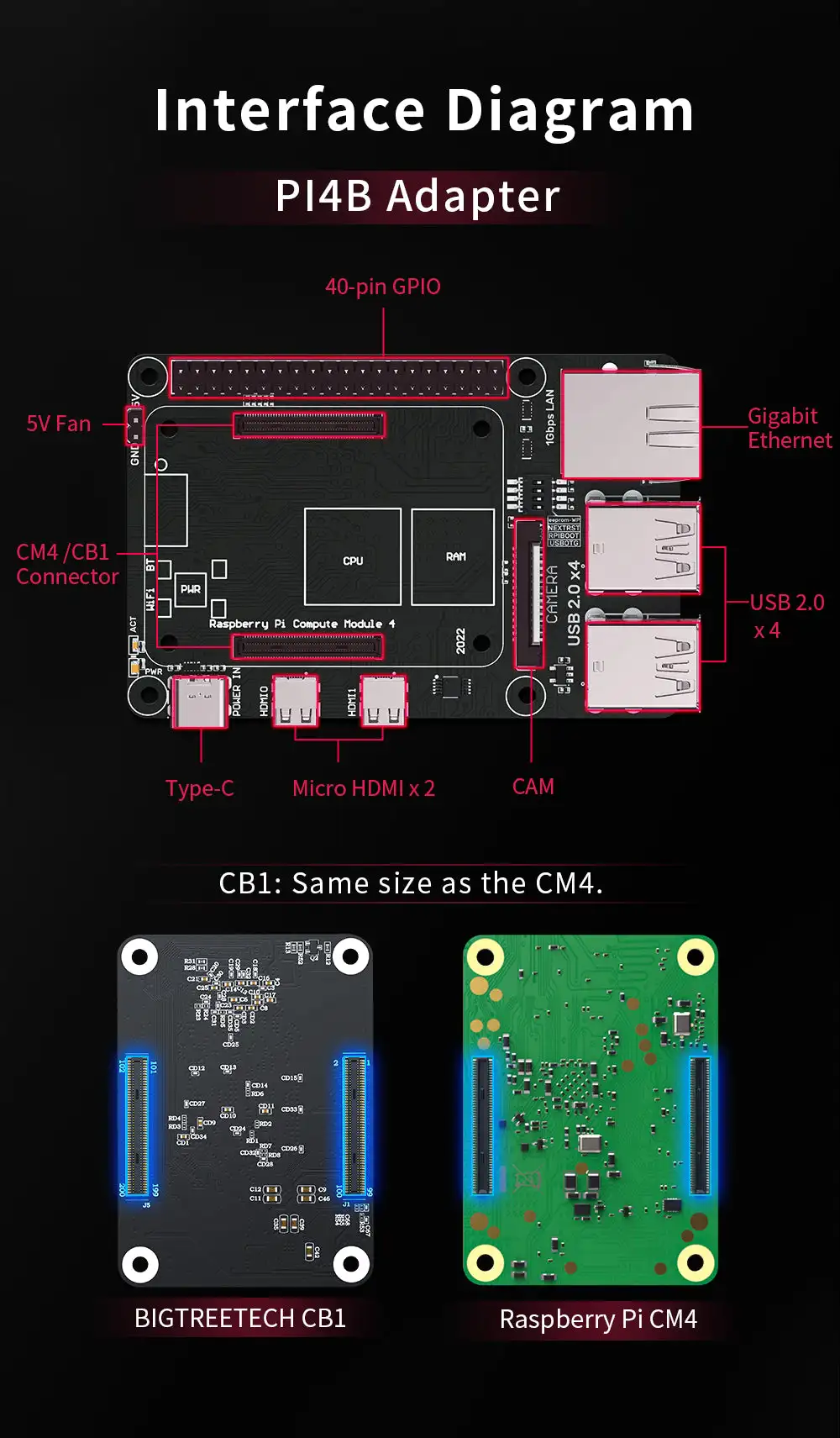

Tras varias semanas trabajando con el adaptador BIGTREETECH PI4B V1.0 en mi banco de pruebas, puedo decir que resuelve un problema muy concreto y lo hace bien: convertir un módulo de cómputo compacto —ya sea un Raspberry Pi Compute Module 4 o el CB1 de BIGTREETECH— en una unidad funcional con la silueta y las interfaces de una Raspberry Pi 4B clásica. En la práctica, esto significa que un CM4 que tenías guardado en un cajón deja de ser un chip huérfano y se convierte en el cerebro completo de una configuración Klipper, con puertos USB, ranura para tarjeta SD, salida HDMI y Ethernet Gigabit disponibles directamente en la placa.
He usado la placa en dos escenarios reales: primero con un CM4 dentro de una impresora cerrada de formato mediano con electrónica BIGTREETECH, y después con un CB1 para una segunda máquina que necesité poner en marcha deprisa cuando escaseaban las Raspberry Pi 4. En ambos casos, el proceso fue prácticamente idéntico y el resultado estable durante tiradas de impresión de más de doce horas seguidas.
Lo primero que hay que dejar claro es que hablamos de una placa portadora, no de un ordenador autónomo. Sin un módulo CM4 o CB1 insertado, no hace absolutamente nada. Esta distinción es fundamental para no equivocarse en la compra.
Calidad de construcción y materiales
El acabado sigue el estándar habitual de BIGTREETECH, que conozco bien después de años probando sus controladoras. El circuito impreso es rígido, con soldaduras limpias y serigrafía legible que identifica cada conector sin ambigüedad. El zócalo del módulo mantiene el contacto firme: he extraído e insertado el CM4 y el CB1 varias veces durante las pruebas y no he detectado juego ni falsos contactos.
Las pistas de alimentación tienen un grosor correcto para el consumo de un módulo de este tipo, y la disposición de componentes deja holgura suficiente para instalar un disipador sobre el módulo. Y aquí va mi primer consejo práctico: no te saltes el disipador. En Klipper el procesador trabaja de forma continua procesando la planificación de movimiento, y tras varias horas de impresión el módulo pasa calor. Un disipador pasivo pequeño es suficiente, pero subirlo mejora la estabilidad a largo plazo.
Compatibilidad y rendimiento
La compatibilidad es el punto fuerte conceptual de esta placa. Al adoptar la silueta de la Raspberry Pi 4B, encaja en montajes, soportes y electrónicas pensadas para acoger esa placa, algo muy valioso en impresoras cerradas o perfiles con poco hueco libre dentro del electronics bay. Frente a una Raspberry Pi 4 completa, el ahorro de volumen es notable, y frente a otras placas portadoras genéricas de CM4, la ventaja está en esa familiaridad de formato e interfaz.
Mi configuración de trabajo ha sido la siguiente:
CM4 con Wi-Fi como host de Klipper, con conexión SSH estable durante semanas, fluiddd/Mainsail en el navegador y cámara USB para timelapse.
CB1 corriendo la misma pila de software, con su antena externa de Wi-Fi, que en mi caso dio mejor cobertura que la antena integrada de una Pi 4 dentro de un armario metálico.
Pruebas puntuales de gestión de cámara, webcam USB y transferencia de archivos por Ethernet.

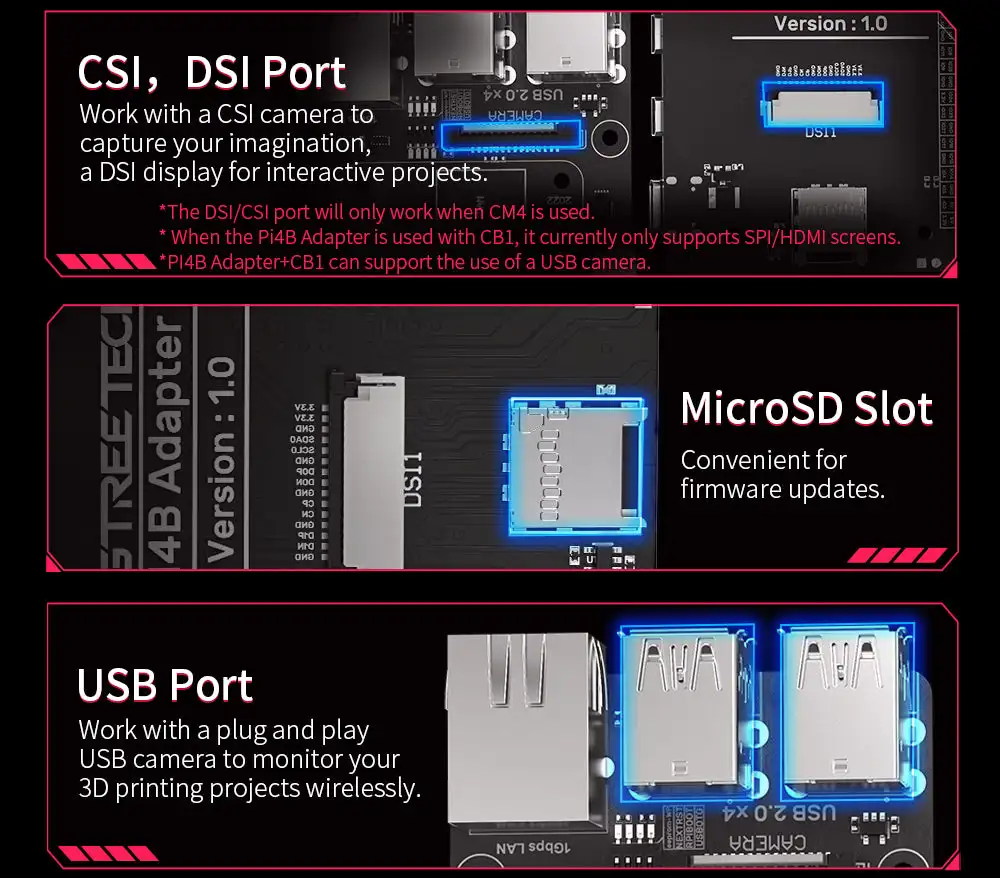

Un detalle técnico que conviene conocer antes de perder una tarde frustrado: el hub USB 2.0 de la placa viene deshabilitado por defecto en el CM4 para ahorrar energía. Si enchufas una webcam o un pendrive y el sistema no lo ve, no es un fallo de la placa; hay que habilitar el modo host en la configuración del sistema operativo. Es el tipo de incidencia que aparece constantemente en foros y tiene arreglo en dos líneas. Igualmente, si quieres usar la pantalla táctil oficial vía el conector de display dedicado en lugar de HDMI, hay que cargar el controlador correspondiente.

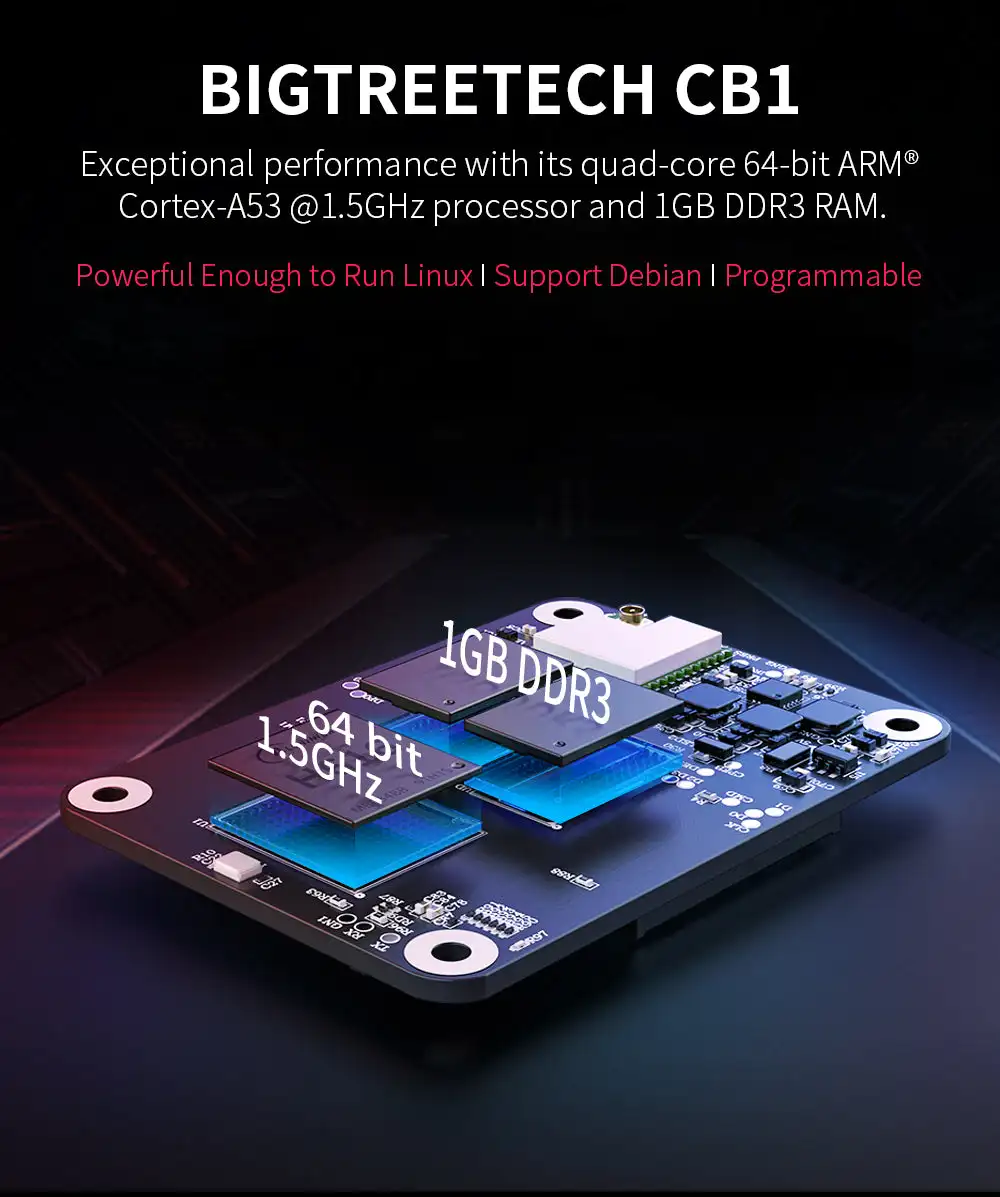

En rendimiento bruto, el cuello de botella lo marca el módulo que instales, no el adaptador. Con un CM4 de cuatro núcleos, el panorama de gráficas de Fluidd/Mainsail se mueve con fluidez y los tiempos de arranque son cortos; con el CB1 (cuatro núcleos ARM a 1,5 GHz y 1 GB de RAM) todo funciona dignamente para Klipper u OctoPrint, aunque notarás el límite de memoria si abusas de timelapses de alta resolución o de plugins.
Puntos fuertes y aspectos mejorables
Lo que me ha convencido:

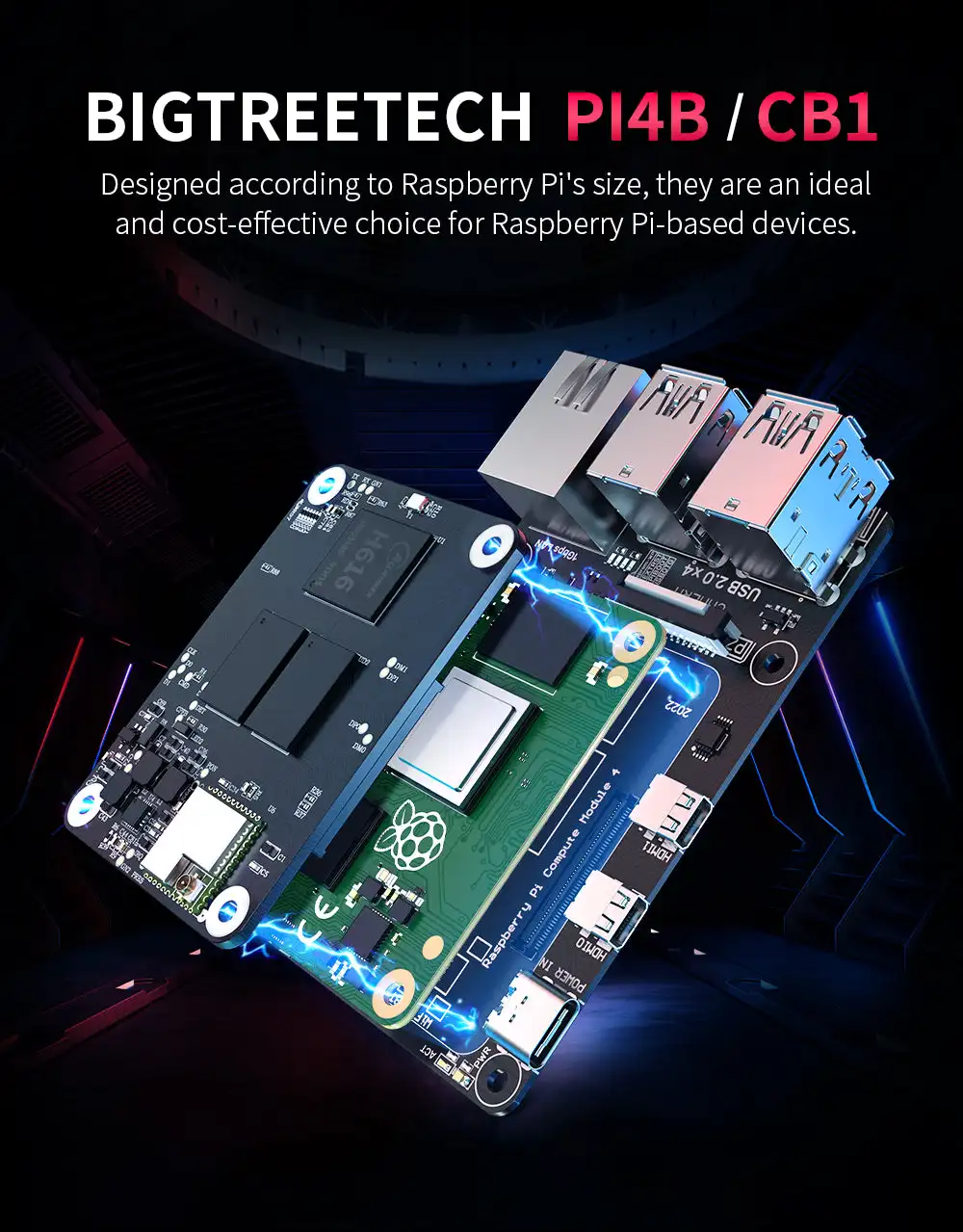

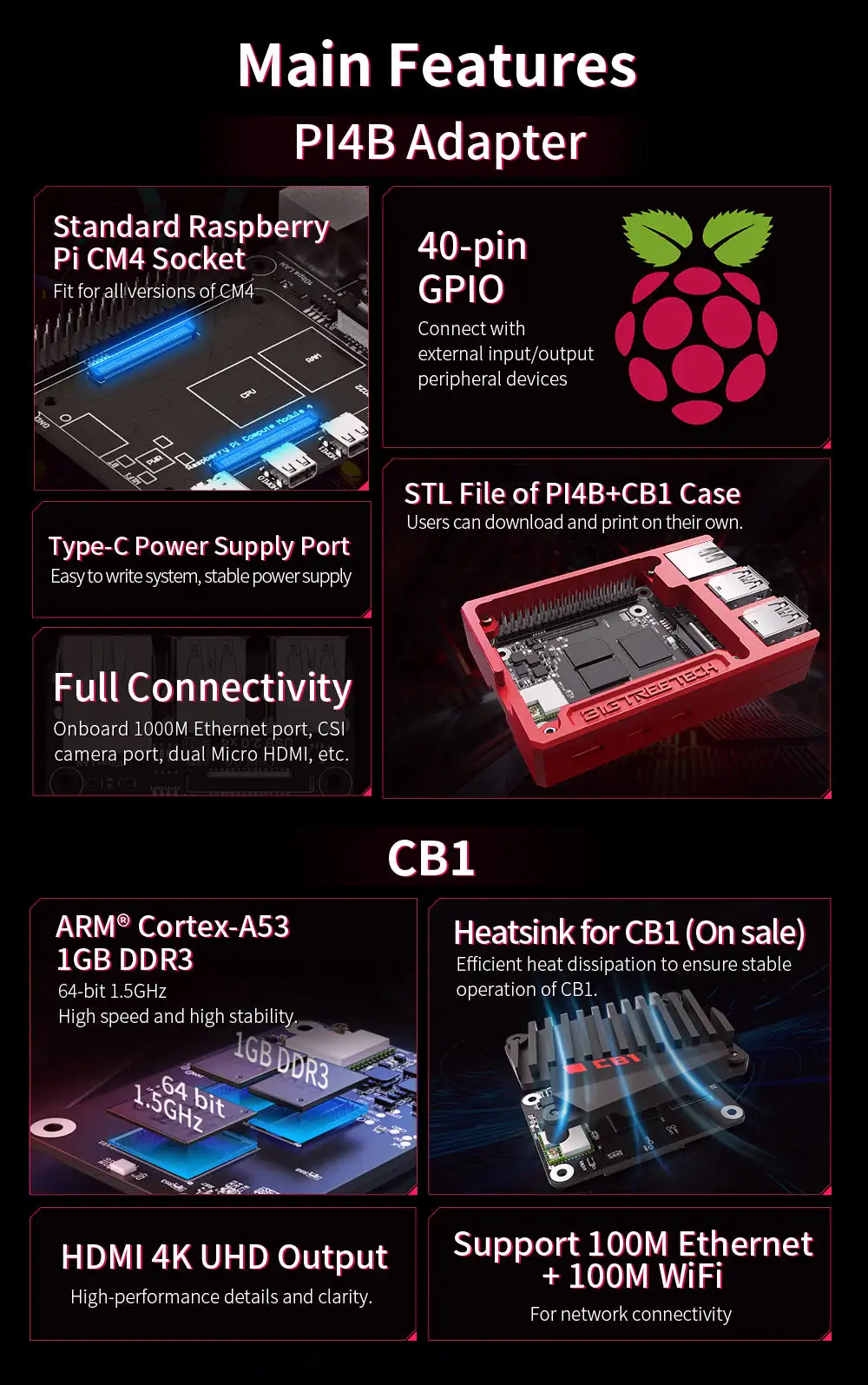

Doble compatibilidad CM4/CB1: puedes cambiar de plataforma sin tocar el resto del montaje.
Formato idéntico a la Raspberry Pi 4B, lo que simplifica la integración mecánica.
Ranura SD, puertos USB, HDMI y Ethernet accesibles sin desmontar nada.
Estabilidad eléctrica sólida en tiradas largas de impresión.
Relación entre tamaño y funcionalidad excelente para electrónica compacta.
Lo mejorable:
No es un producto llave en mano: requiere soltura con la carga de imágenes de sistema, edición de configuración y manejo del zócalo.
La activación manual del USB en CM4 puede confundir a usuarios poco experimentados.
Depende totalmente de la disponibilidad y variante del módulo: un CM4 sin Wi-Fi, por ejemplo, cambia el reparto de tareas de la instalación.
La documentación oficial es utilizable pero espartana; toca apoyarse en la wiki del fabricante y en la comunidad.
Veredicto del experto
Para makers, integradores y técnicos que ya operan con electrónica de impresión 3D basada en Klipper, esta placa es una compra inteligente y sin excusa posible. Cumple exactamente la función prometida: convierte un módulo de cómputo CM4 o CB1 en una plataforma de control práctica, compacta y fiable. Mi puntuación queda en un 8 sobre 10, penalizada solo por la curva de aprendizaje menor que exige y por algunos pasos de configuración que podrían estar más documentados. No la recomiendo como primer proyecto para quien no ha tocado nunca Klipper ni un zócalo de módulo, pero para el usuario experimentado que quiere aprovechar un módulo existente y ganar espacio dentro de la máquina, es una de las soluciones más equilibradas que he probado en esta categoría.
