Descripción

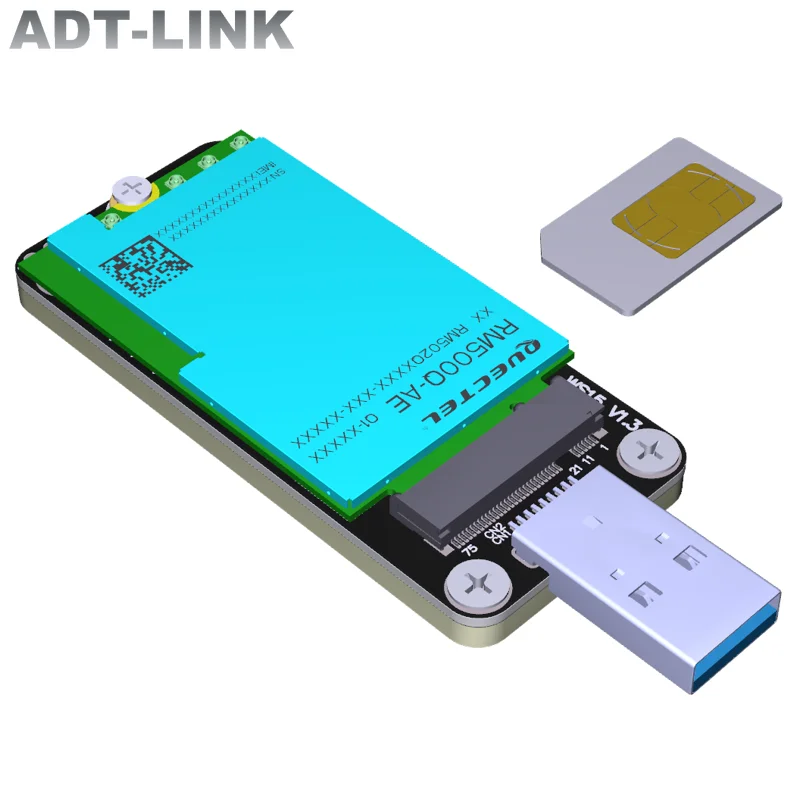

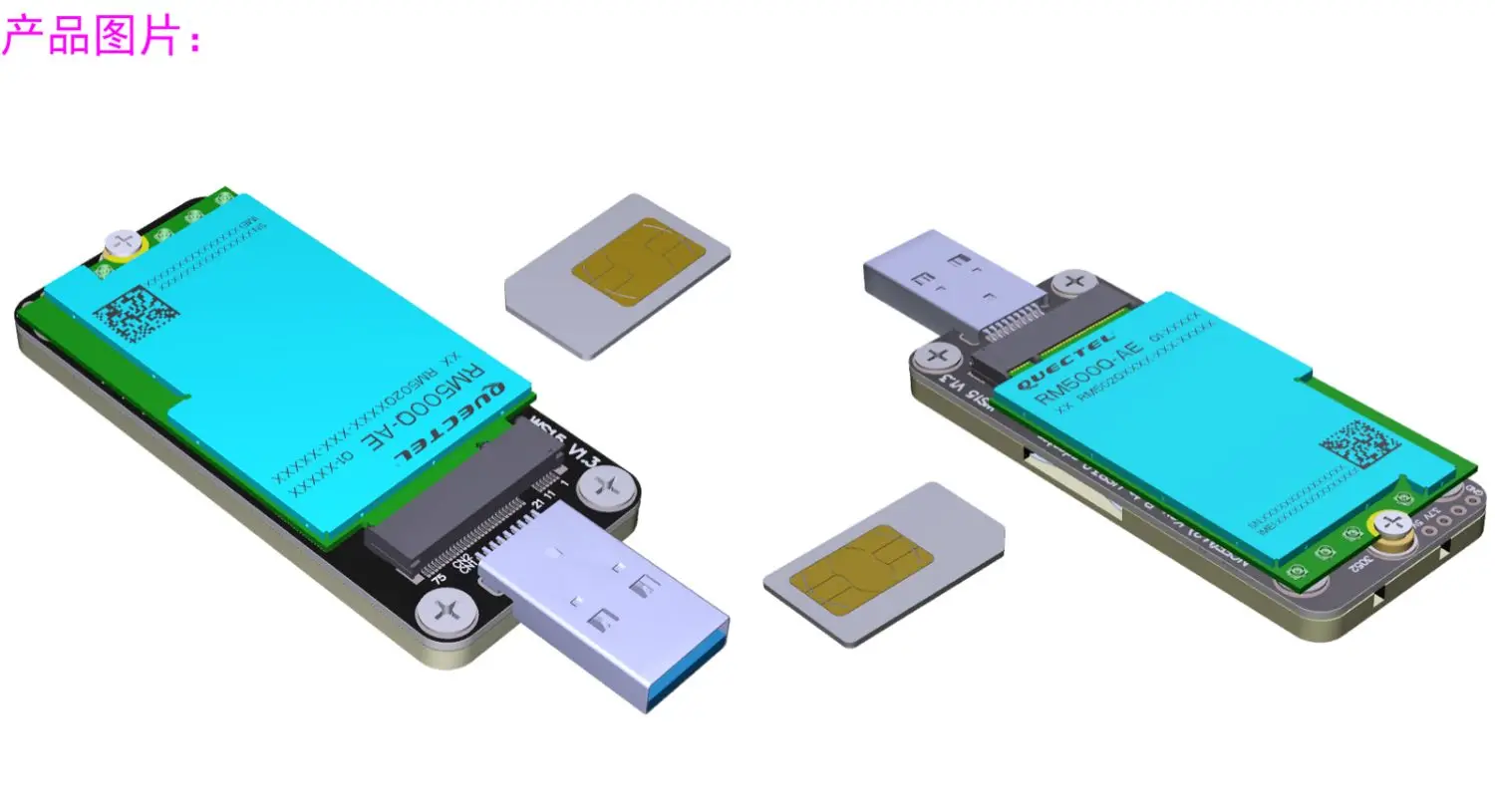

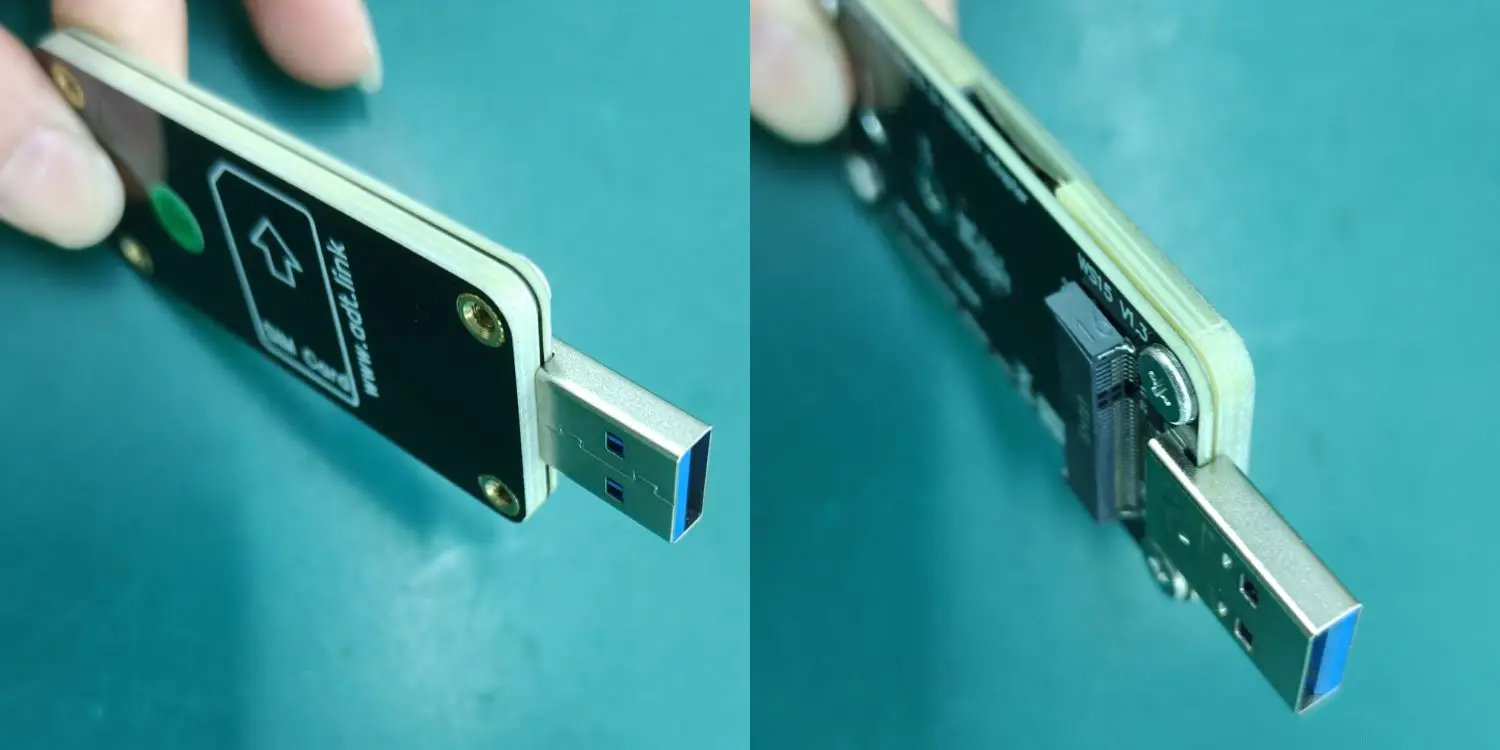

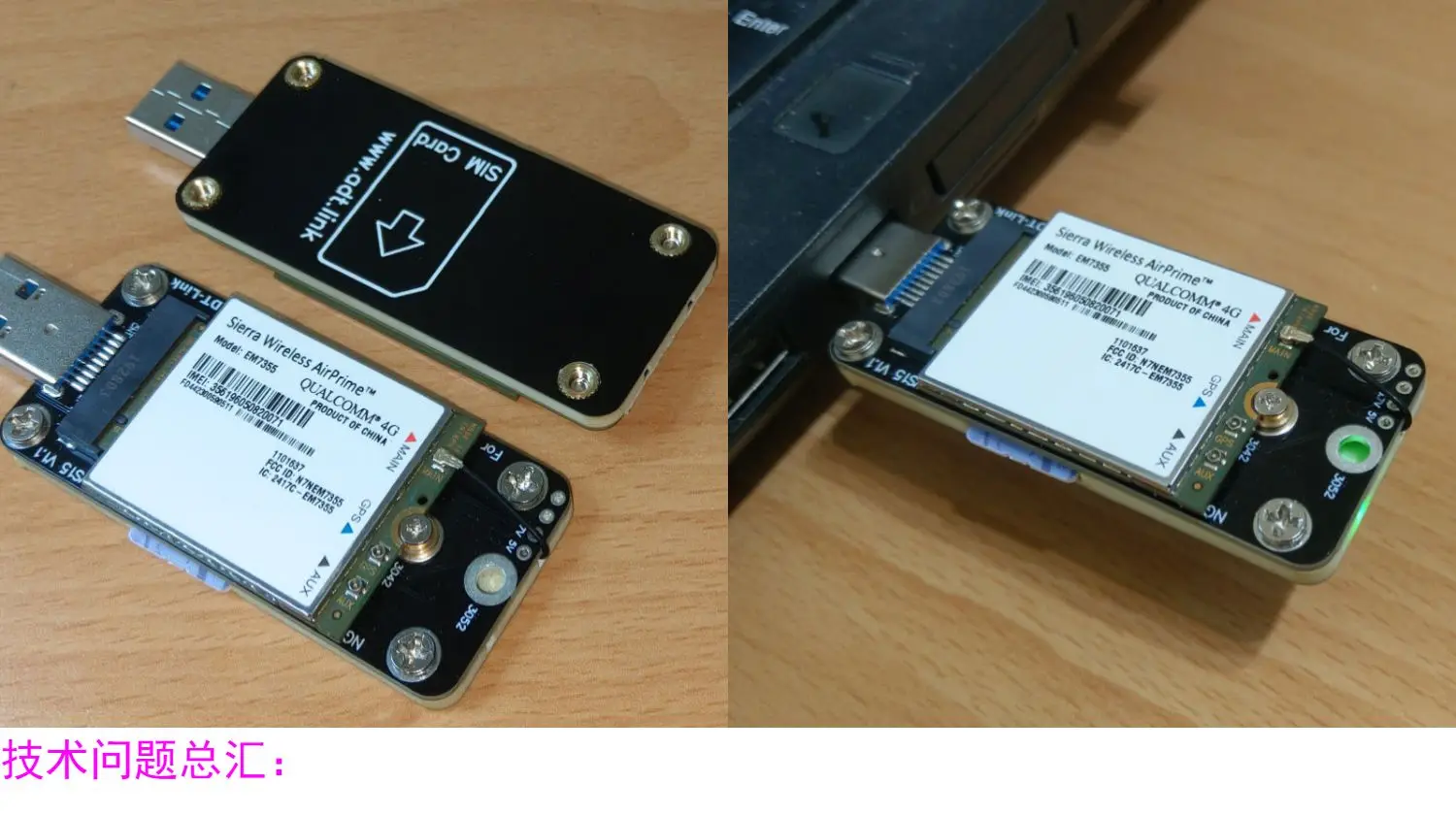

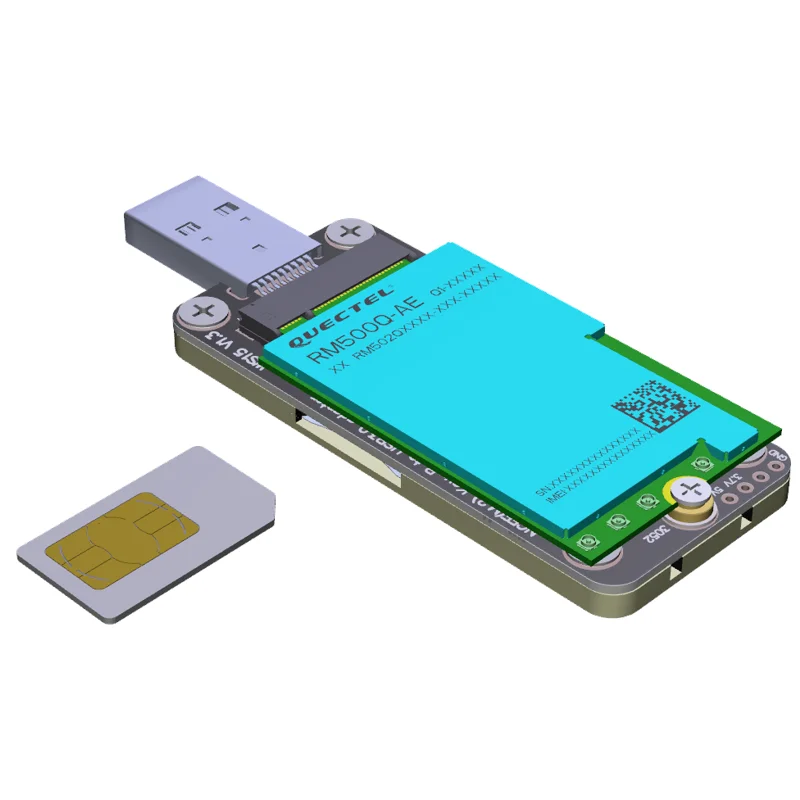

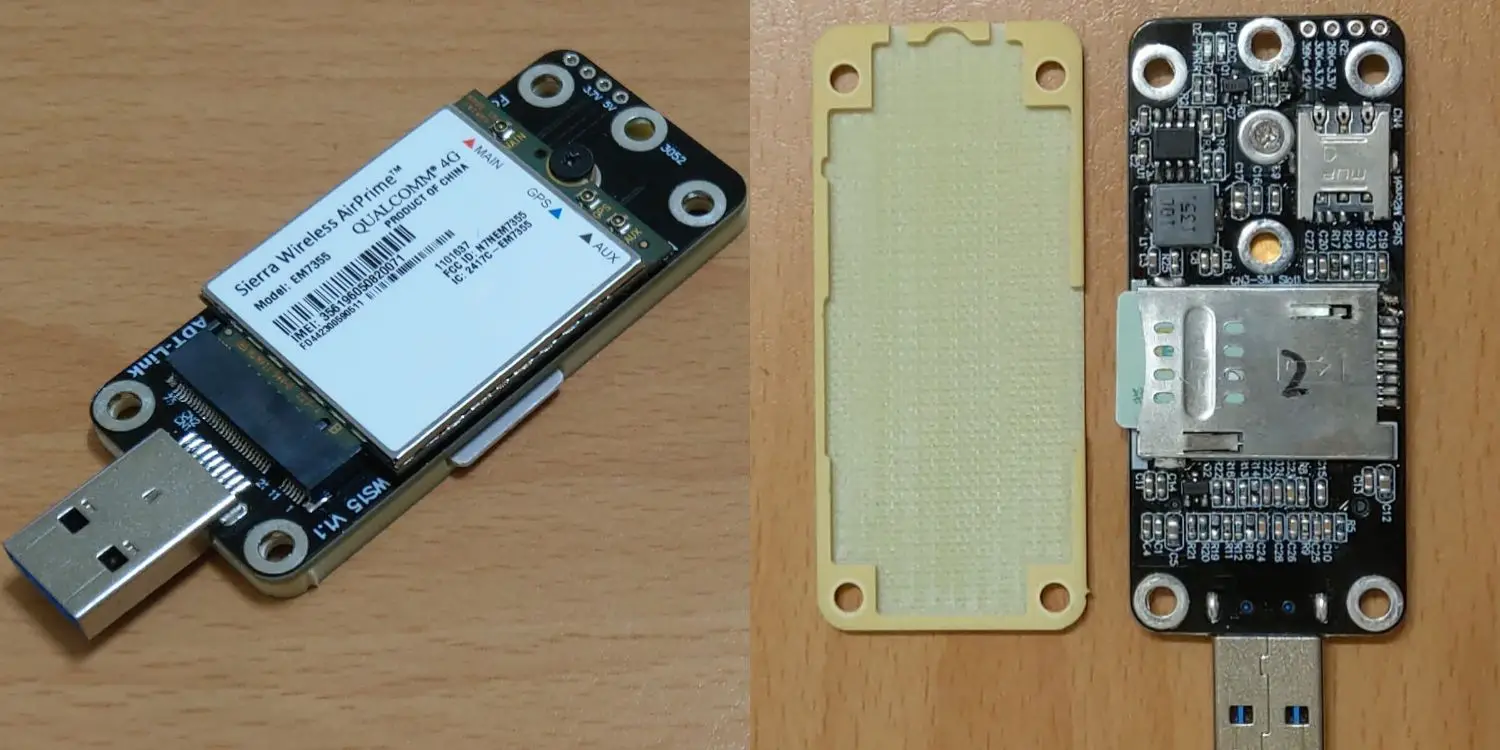

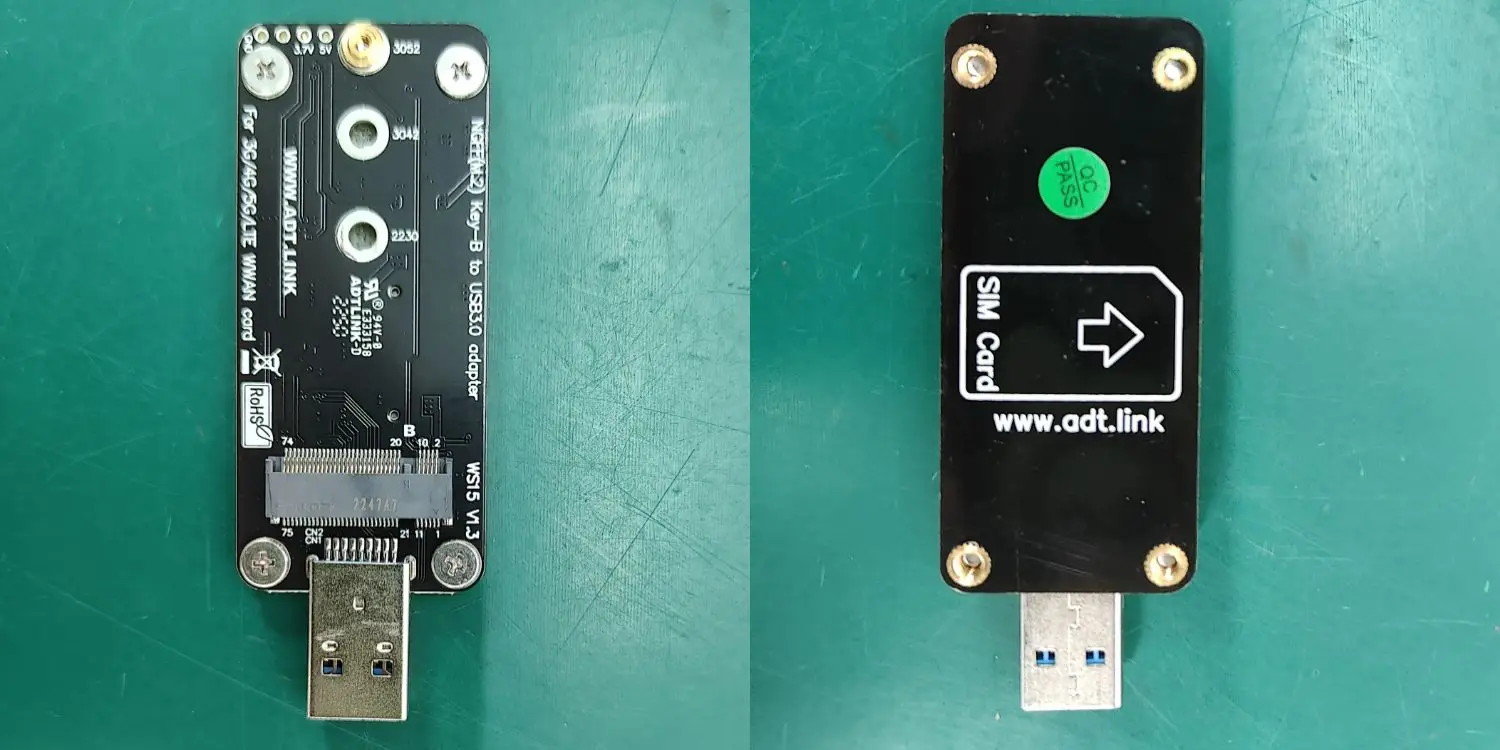

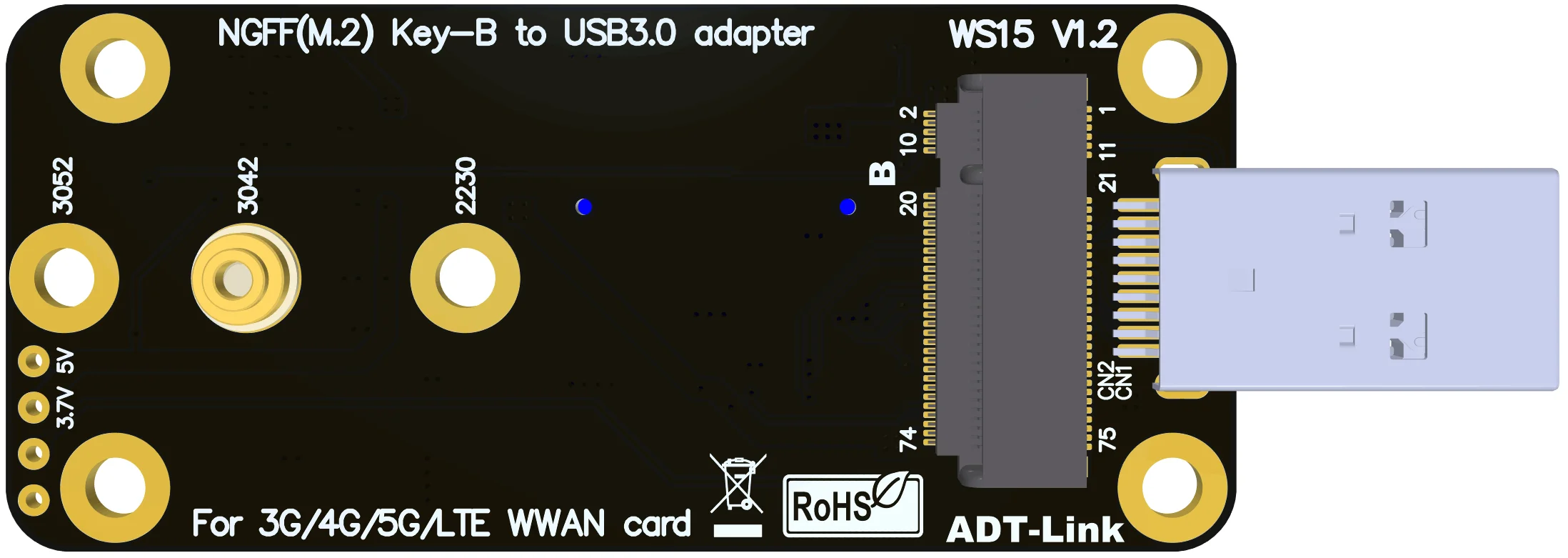

Adaptador ADT-Link M.2 key B a USB 3.0
Nombre de marca: ADT-LINK
Nombre del producto: Adaptador M.2 B key 3G/4G/5G/LTE a USB 3.0
Modelo de producto: ADT-WS15
Velocidad de transferencia: USB3.0 5 Gbps/Sec (máx.)
Peso: 20 g

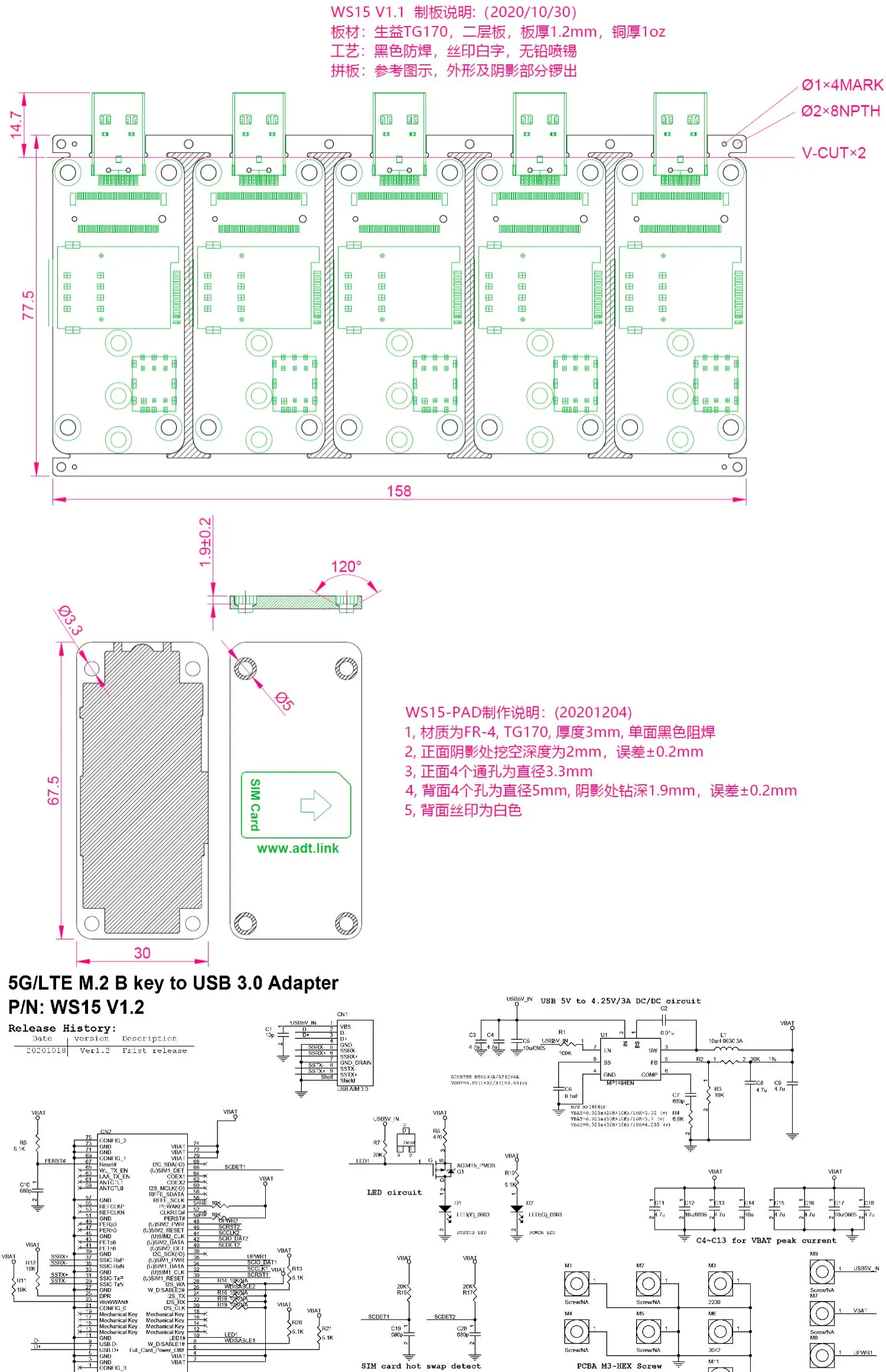

Dimensión de PCB: 67,5 mm x 30 mm
Aplicación: lector USB de tarjetas WWAN
Restricciones de uso:Este producto está especialmente diseñado para pruebas y uso de equipos unitarios.No es apto para uso civil y no es fácil de usar con fines generales.Este producto es un producto de prueba y solo puede ser adquirido por ingenieros profesionales.Confirme las especificaciones antes de realizar un pedido.Consejos de adquisición: asegúrese de comprar primero 1 o 2 muestras y luego comprar al por mayor después de probarlas y verificar que sean correctas.
Descripción del número de pieza:
Número de pieza
Descripción
Velocidad
ADT-WS15
Adaptador M.2 key B a USB 3.0
USB 3.0
ADT-WS16
Adaptador mPCIe a USB 3.0
USB 3.0
ADT-WS17
Adaptador mPCIe a USB 2.0
USB 2.0
Especificación:
Especificación universal del bus serie rev.3.0Revisión de la especificación M.2 1.1 Temperatura de funcionamiento: 0℃~+85℃ Ranura para llave M.2 B H=3,2 mmCaracterísticas:
USB 3.0 tipo A macho a computadora de escritorio o portátilAdmite interfaz de bus del sistema: USB 3.0 Tipo A
Admite interfaz USB 3.0 de tarjetas M.2 (NGFF) (Socket 2 SSIC-base WWAN) como 2G GSM, GPRS, 3G, CDMA, WLAN, WWLAN, HSPA MODEM, GPS, 4G WiMAX, LTE, Mini tarjeta a escritorio PC.

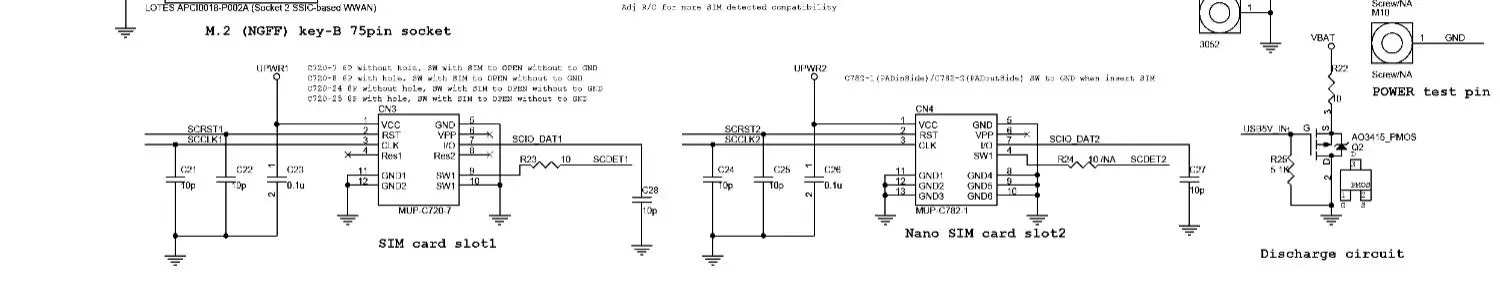

Admite tarjeta SIM dual: conector de empuje mini-SIM y conector nano-SIM sin empuje.

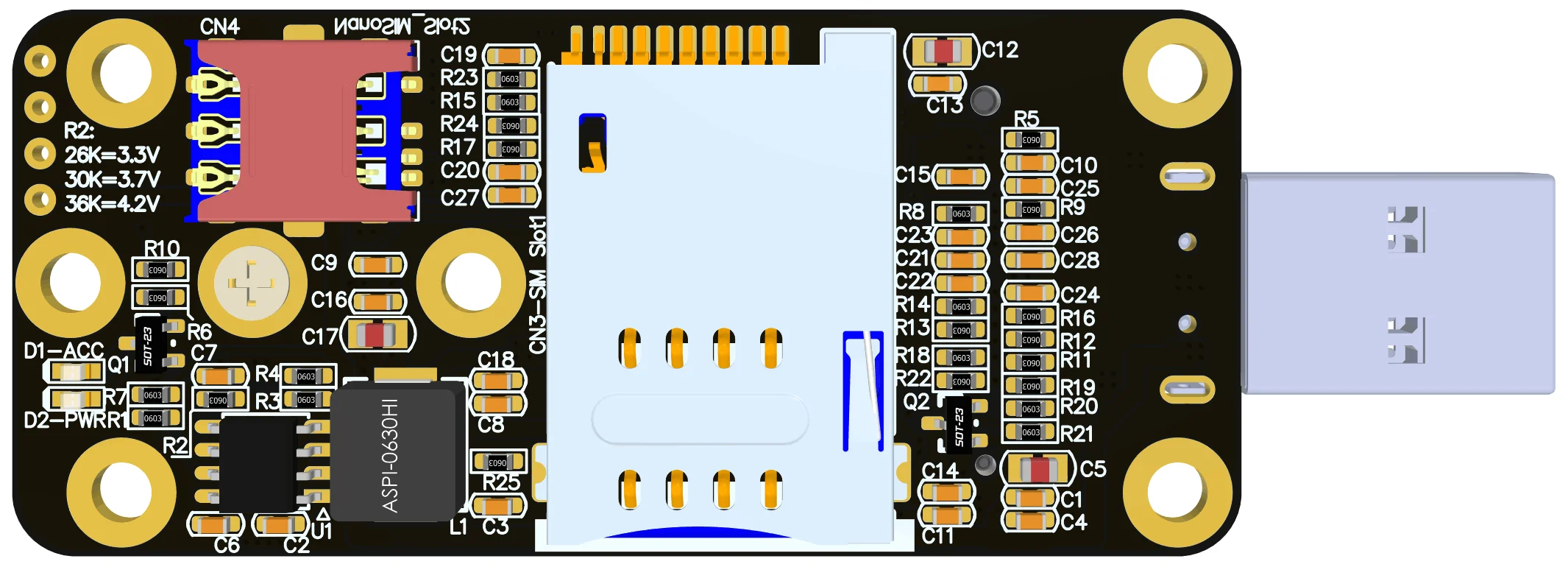

Admite LED dual: LED de estado y LED de encendido
Admite tarjeta WWAN tipo M.2 3052 / 3042 / 2030Factor de formulario: USB Stick/DongleVoltaje: Alimentación CC/CC ajustable con voltaje de 3,3 V ~ 4,2 V (configuración predeterminada de 3,7 V)Corriente: los condensadores de pico incorporados de 3A (pico 4A) pueden garantizar el funcionamiento estable del módulo en entornos hostiles.Marca de módulo compatible: Quectel, Huawei, ZTE, AirCard, SIMCOM, YUGA, MEIG, Longsung, Samsung, Huayu, DTT, etc.
No se requiere energía adicional
Admite Plug & Play y intercambio en caliente
Admite cualquier sistema operativo, como WindowsXP/Win7/Win8/Win8.1/Win10, WinCE, Linux e iMAC, etc.
Ventajas del producto:
Ventajas de diseño: diseño de diseño mejorado de señal diferencial, sin fenómeno de microcortocircuito CAF, transmisión de datos de señal de alta velocidad, sin capacitancia parásita e interferencia de atenuación de señal de inductancia parásita, diseño de cableado mejorado de circuito de alimentación, diseño de miniaturización de placa PCB, puede reducir la interferencia del mecanismo. Es fácil instalar el producto sin el hardware de la tarjeta.La placa adaptadora no requiere un controlador (se debe instalar el controlador de software de la tarjeta M2) diseño de ranura para tarjeta SIM dual, diseño de indicador LED dual, admite conexión en caliente SIM, diseño de circuito de descarga para reducir la tasa de fallas y una junta en la parte inferior de la placa adaptadora para proteger el producto de forma fuerte y resistente.Diseño de hardware puro, no necesita controlador.
Precauciones:
1.Asegúrese de reconocer la dirección al insertar la tarjeta, no la inserte al revés ni la inserte en una posición incorrecta para evitar daños al dispositivo.Al insertar el cable, primero sostenga los dos lados de la placa adaptadora y luego inserte el módulo M2 en un ángulo de 30 grados para evitar usar fuerza excesiva para guiar el enchufe.El pie está roto.
2.Las definiciones de pines de capacidad de accionamiento de señales de varias placas base y equipos y otras condiciones son diferentes.No se garantiza que los resultados de las pruebas de nuestra tienda sean consistentes con los resultados de sus pruebas.Mientras la placa adaptadora esté conectada, la señal se perderá y habrá problemas de compatibilidad.
3.La compra está restringida a la designación del ingeniero del producto.Es sólo para pruebas de productos.Para otros fines generales, no compre.
4. Este producto solo tiene tarjetas adaptadoras, no incluye módulo de acceso a Internet ni tarjeta SIM.
