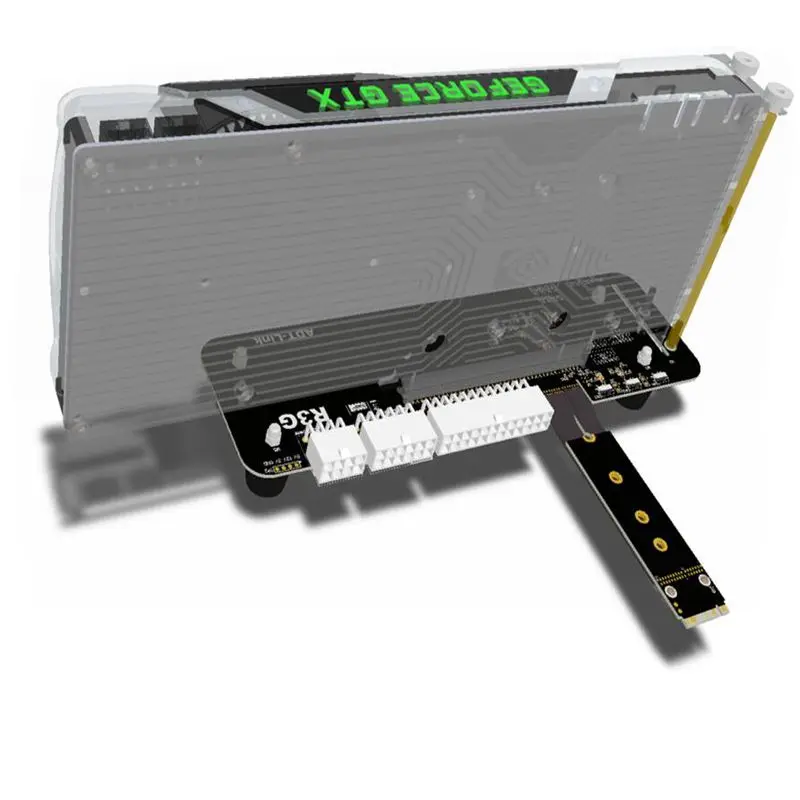

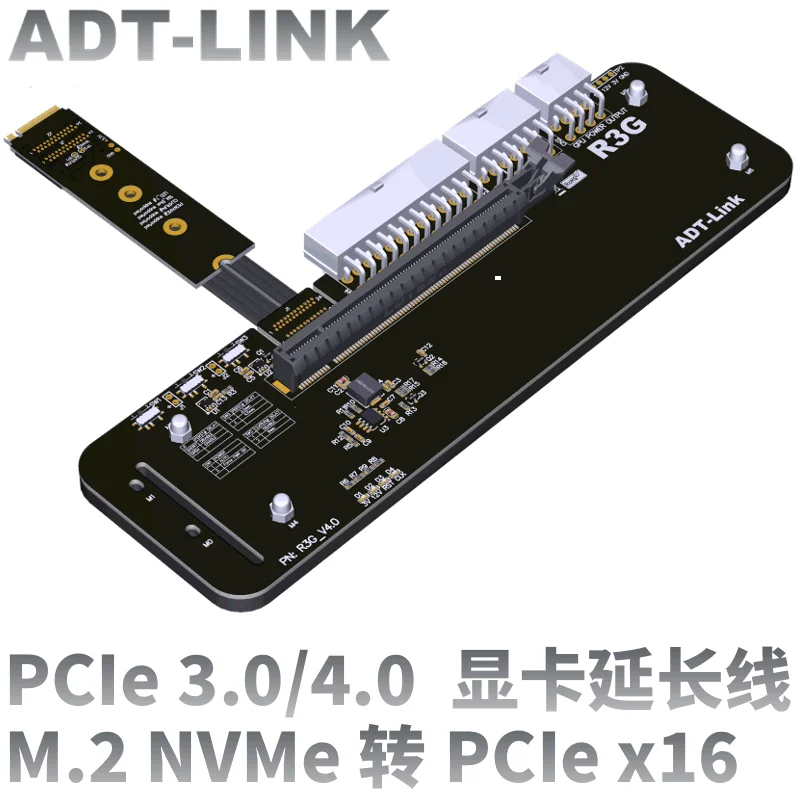

Adaptador ADT-Link PCIe3.0/4,0x16 A M.2 NVMe eGPU
Nombre de la marca: ADT-LINK
Nombre del producto: cable de extensión PCIe3.0/4,0x16 A M.2 M-key
Modelo del producto: R43SG/R43SG/R43SG/R43SG/4,0
Velocidad de transferencia: PCIe3.0 X4 (R43SG, a la hora de la salida).
PCIe 4,0x4 ( R43SG 4,0)
Longitud del cable: 25cm, 50cm(Otros pedidos a granel se pueden personalizar)
Aplicación: eGPU para NUC / ITX / STX / Notebook PC
Compatibilidad con tarjetas gráficas: Admite tarjetas gráficas nuevas enviadas después de 2015 (las tarjetas gráficas antiguas enviadas antes de 2014 no son compatibles)
Compatibilidad de la placa base: la placa base ITX/STX para portátil, NUC, solo es compatible con la interfaz M.2 NVMe, no es compatible con la interfaz M.2 SATA, no es compatible con la interfaz M.2 WWAN
Descripción de la energía: compatible con la serie DELL 220 (1/ADP- 220AB)12V/18A/500W fuente de alimentación, o ATX estándar W por encima de la potencia, prepara o compra la energía por separado.
1. Recomendamos encarecidamente su uso para PC de escritorio, no para portátiles.Hay una baja tasa de éxito para portátiles debido a la incompatibilidad, especialmente para HP, Dell, Lenovo)
2. Se recomienda encarecidamente el uso profesional. Este Artículo no incluye manual de usuario, y no admitimos soporte técnico, por favor Téngalo en cuenta antes de realizar el pedido.
3. Si no se reconoce el BIOS, actualice el BIOS a la última versión desde el sitio web oficial de su placa base.
4. Soporte del sistema: solo es compatible con Win10 1909 y versiones posteriores.
Blindaje EMI con polímero conductor
El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

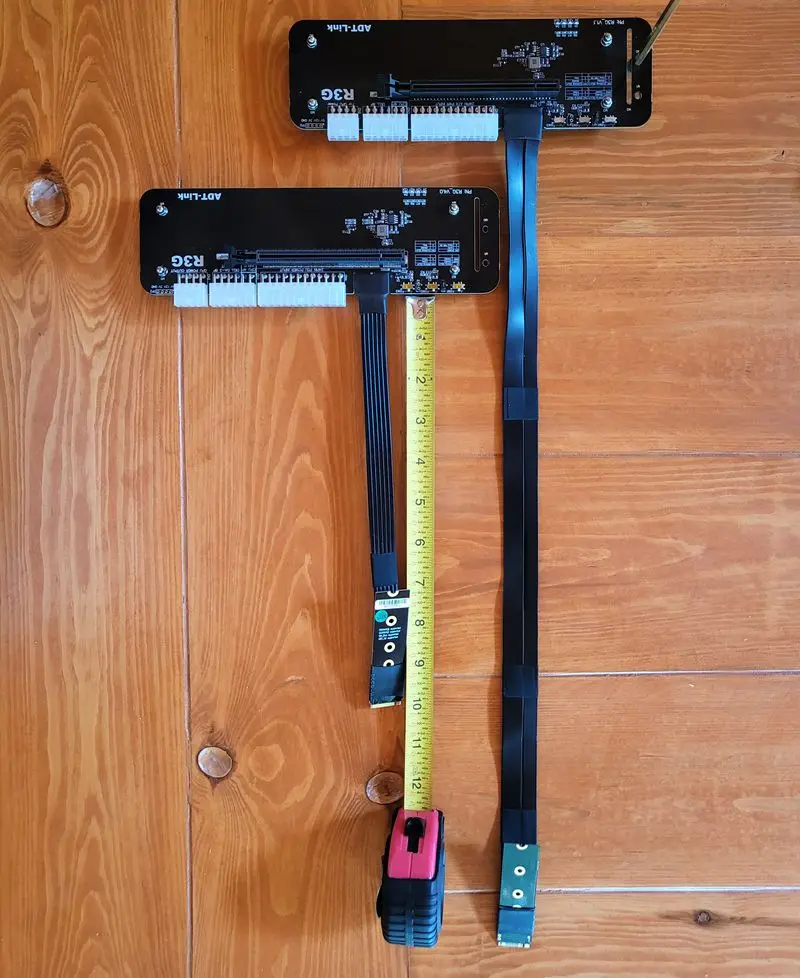

Descripción de la longitud del cable:
La Longitud del cable de la serie R3G tiene 25 cm o 50 cm se puede seleccionar, La siguiente es la longitud de la línea de 50 cm. Consulte la dimensión azul de la siguiente figura.
Descripción de la fuente de alimentación:
La fuente de alimentación compatible es DELL de 8 pines 12V/18A/220W o fuente de alimentación PSU estándar. La fuente de alimentación debe ser preparada por el comprador o comprada por separado.
Fotos mostradas:

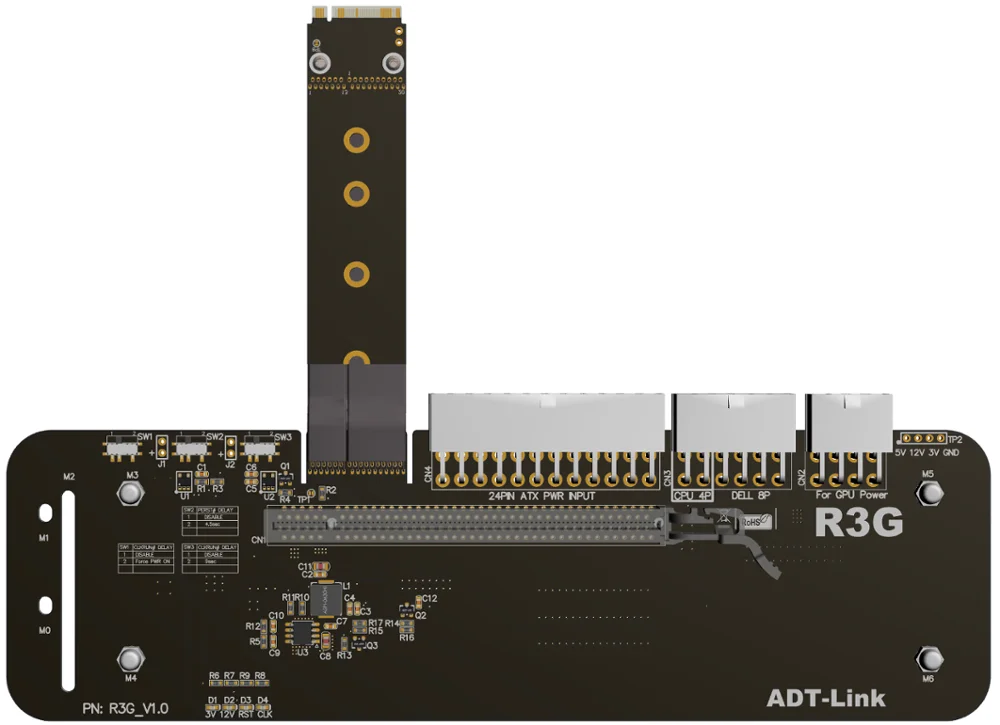

Entrada de alimentación 24P _ ATX y 4P _ CPU, salida de potencia 8P _ GPU.
Accesorios del producto, incluidos con el siguiente cable de alimentación de la tarjeta gráfica a continuación
SW1, interruptor de arranque forzado, 1 para arranque automático, 2 para arranque forzado, corte a 1 para arranque automático.
SW2, interruptor de retardo de señal PERST #, 1 retardo 2,2 segundos, 2 retardo 4,5 segundos, con software eGPU, para la optimización de la compatibilidad de la tarjeta gráfica, el software actual no es compatible, corte a 1
Interruptor de retardo de señal SW3, CLKRUN #, 1 está cerrado, 2 se retrasa 9 segundos, con software eGPU, para optimización de compatibilidad de tarjetas gráficas, el software actual no es compatible, corte a 1
J1, interruptor de retardo de señal PERST #, ABIERTO para abrir la función de retardo, CORTO para cerrar la función de retardo, el software actual no es compatible, Inserte la tapa del puente CORTO.
J2, CLKRUN_Capacitance Delay, actualmente el software no es compatible, solo para ingenieros de I + D, conectar pruebas de retardo de ajuste de capacitancia. Se necesitan aproximadamente 2,2 segundos para insertar un condensador de 1uF, 5 segundos para insertar un condensador de 2,2 u, y así sucesivamente.
Pasos de instalación:

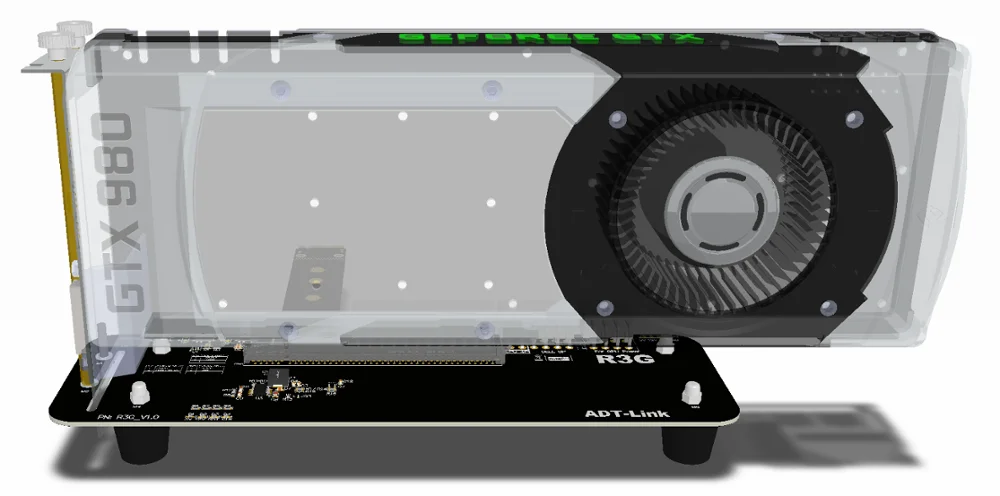

1. Instale el pilar de cobre hexagonal e inserte la tarjeta gráfica en la ranura PCIe x16. El tornillo se aprieta para que la tarjeta gráfica no se mueva ni se caiga.
2. Instale la fuente de alimentación ATX o la fuente de alimentación DELL, incluido el cable de alimentación de la tarjeta gráfica también debe estar conectado, después de la instalación, la fuente de alimentación DELL se encenderá con luces naranjas.
3. Puede conectar el cable M.2 cuando el ordenador esté apagado. Después de encenderlo, la fuente de alimentación ATX iniciará automáticamente el ventilador para que gire. Si utiliza la fuente de alimentación DELL, la luz verde se encenderá. En este momento, la placa R3G encenderá dos luces verdes. El sistema reconocerá la tarjeta automáticamente. Instale el controlador de la tarjeta gráfica. La Instalación del proceso de conducción puede provocar que el ordenador se reinicie.
4. Acabado.
