Análisis general del producto

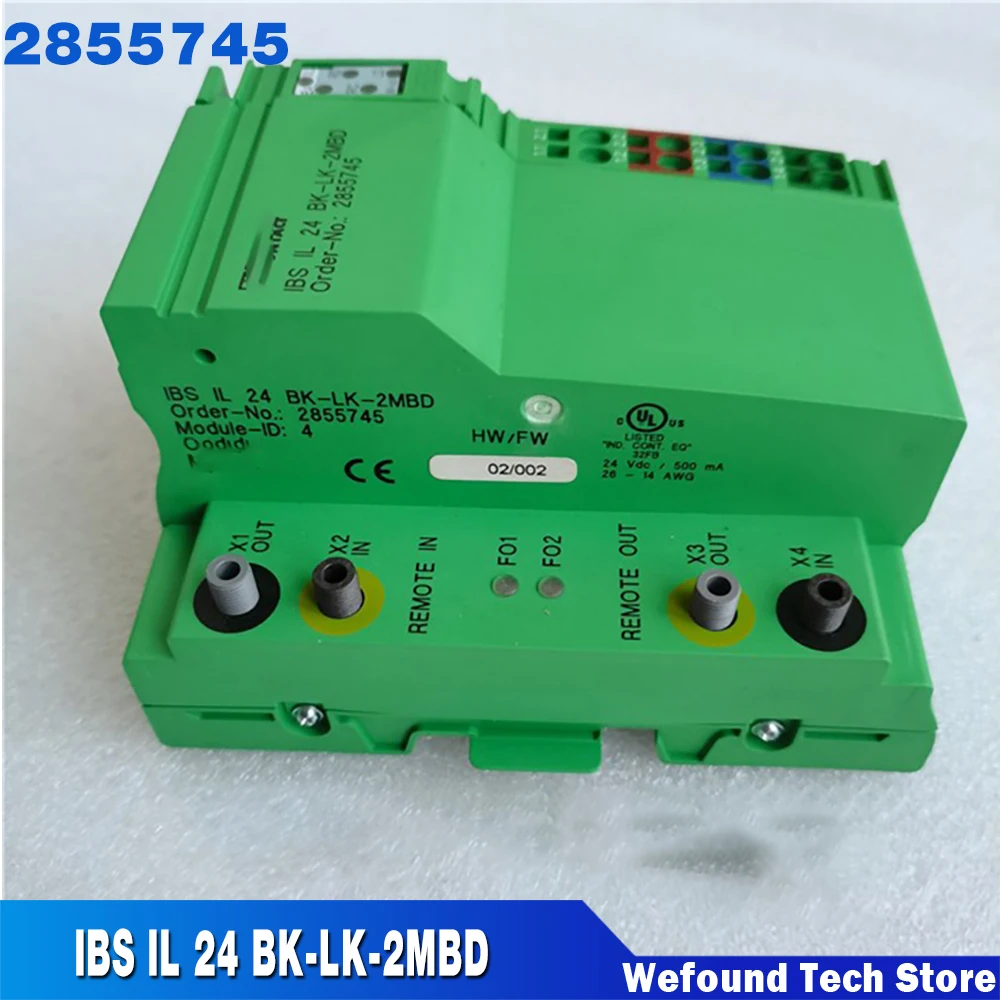

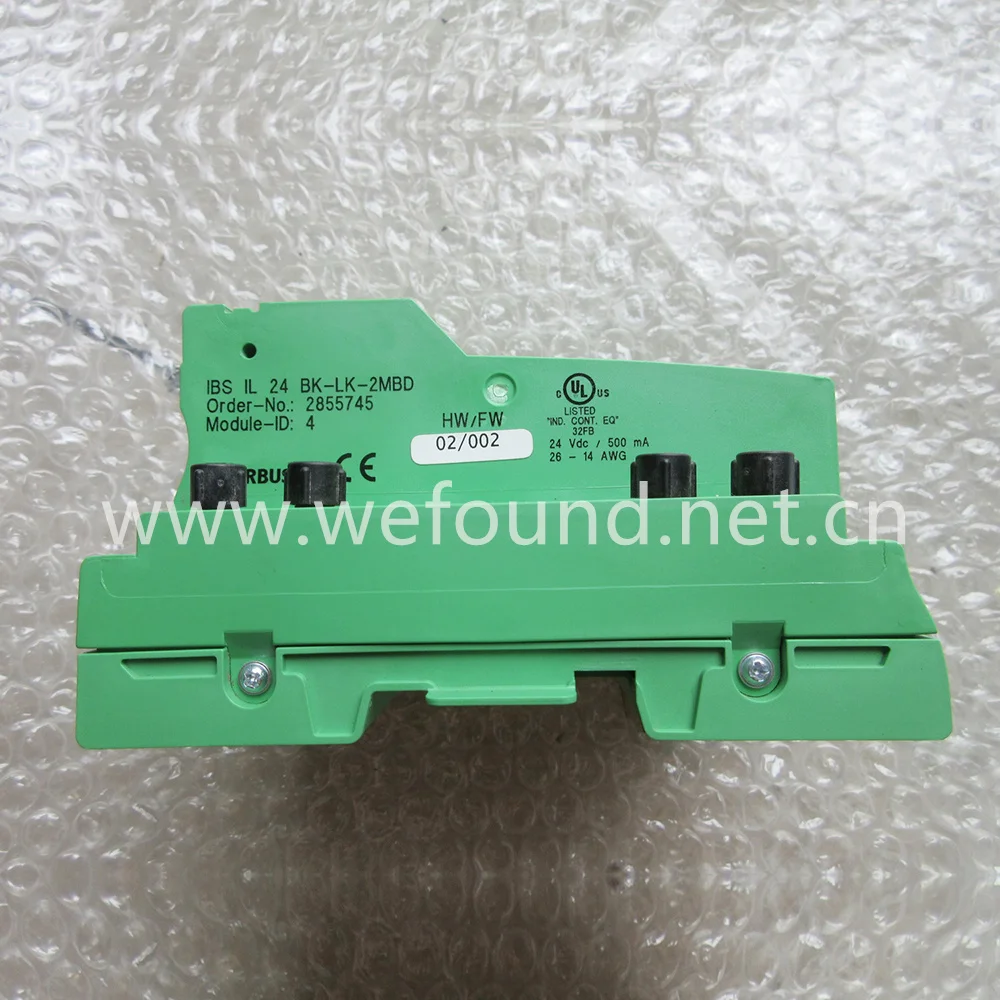

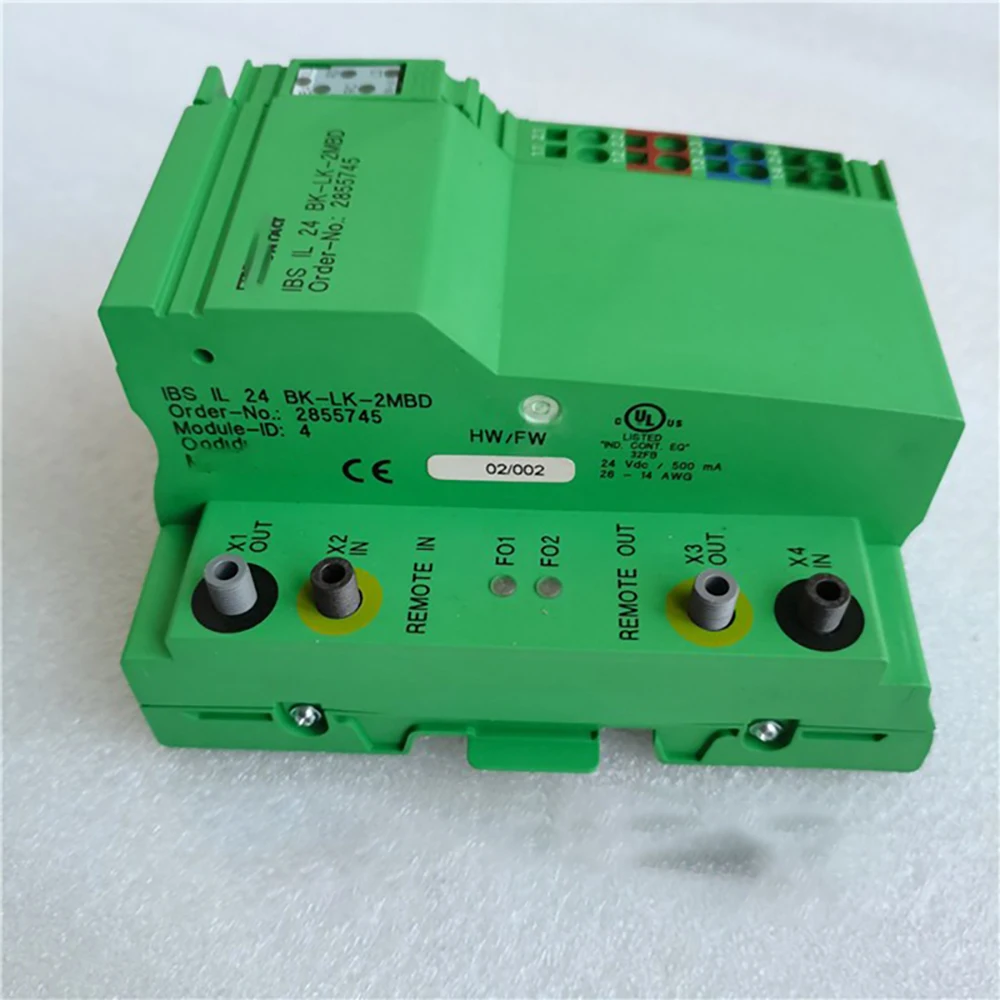

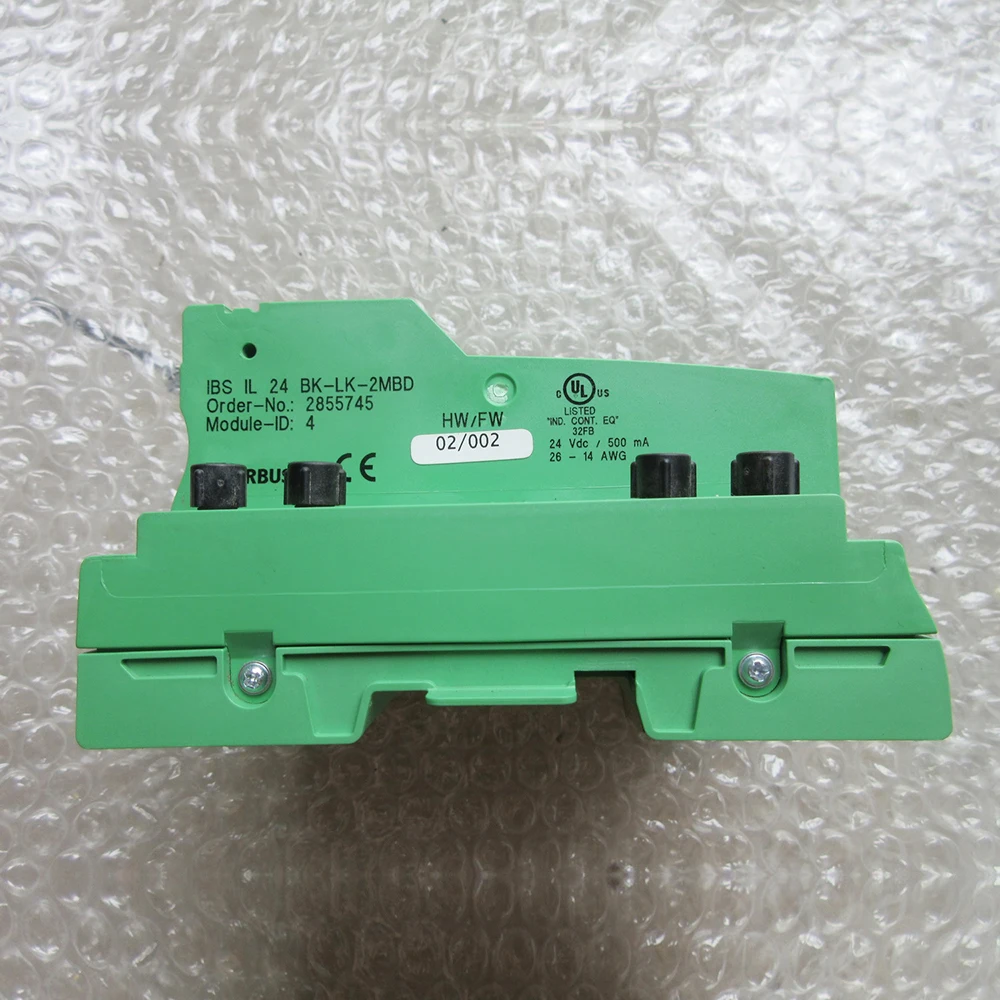

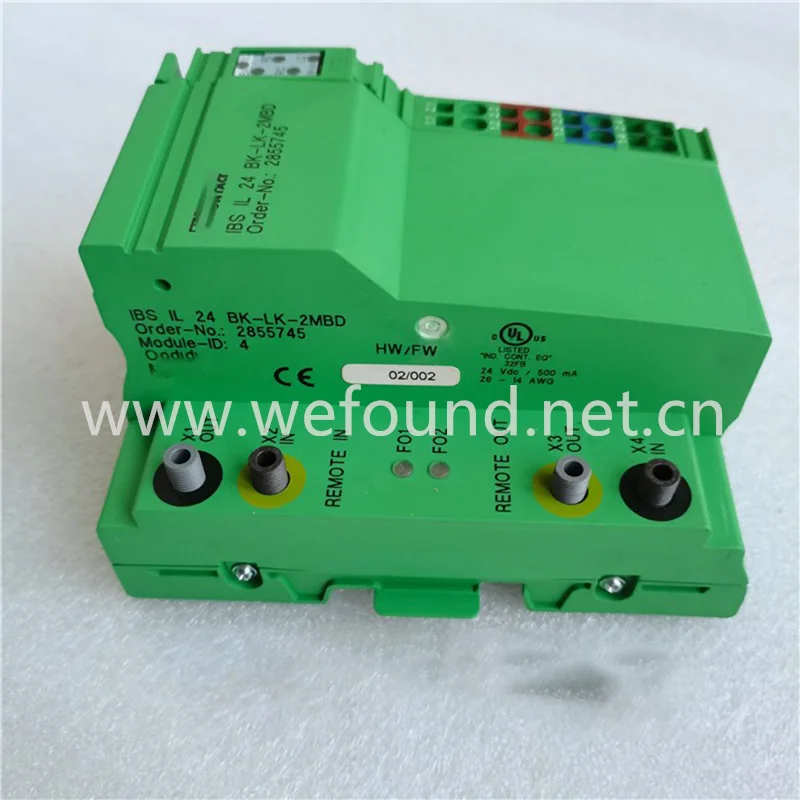

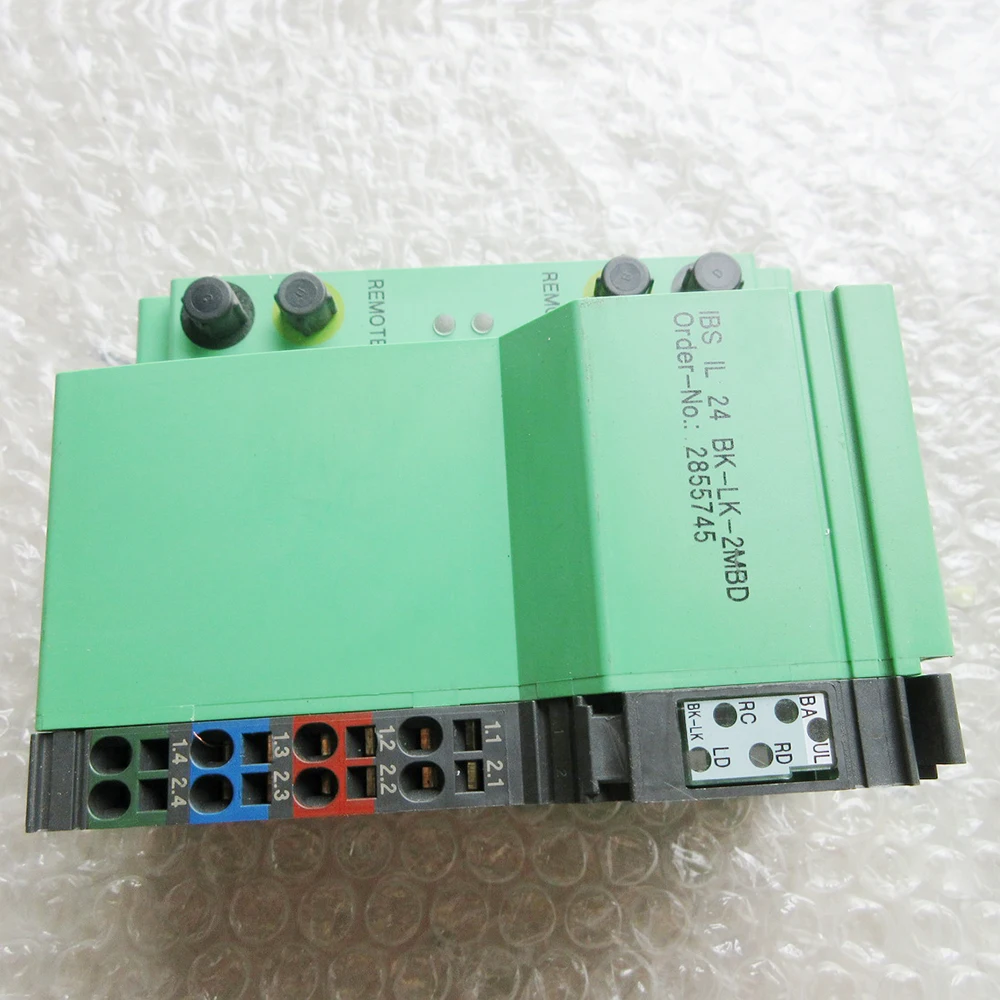

He probado durante varias semanas este acoplador de bus basado en el ecosistema IBS IL 24 (referencia 2855745). Es un componente pensado para integrarse en configuraciones industriales tipo “Inline”, actuando como punto de acoplamiento entre la estación y el bus remoto INTERBUS, además de facilitar la alimentación a los módulos analógicos conectados en la línea. En la práctica, lo usé en un cuadro de automatización donde necesitaba mantener una integración robusta: es de esos dispositivos que, una vez quedan bien encajados y cableados, reducen muchísimo el tiempo perdido por dudas de compatibilidad y por reinicios “por tonterías”.
El elemento diferencial que noté frente a acopladores más “genéricos” es su enfoque a operación en entorno industrial: el acoplador trabaja como puente de comunicaciones y de energía de forma solidaria, y está preparado para convivir con diagnósticos del enlace (en este caso, con conectividad remota por fibra óptica en el sistema). Esto se traduce en que, al solucionar incidencias, no estás a ciegas: puedes acotar la parte de comunicaciones y la alimentación con bastante rapidez.
Calidad de construcción y materiales

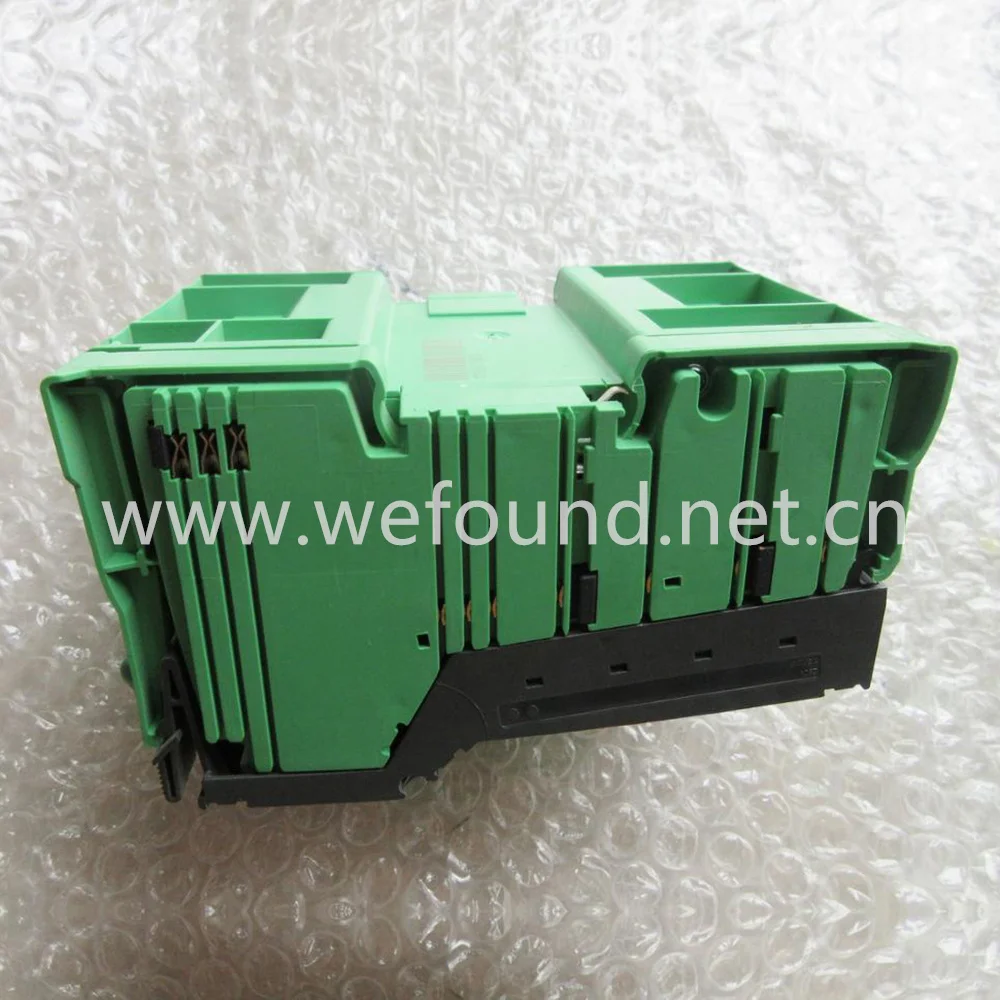

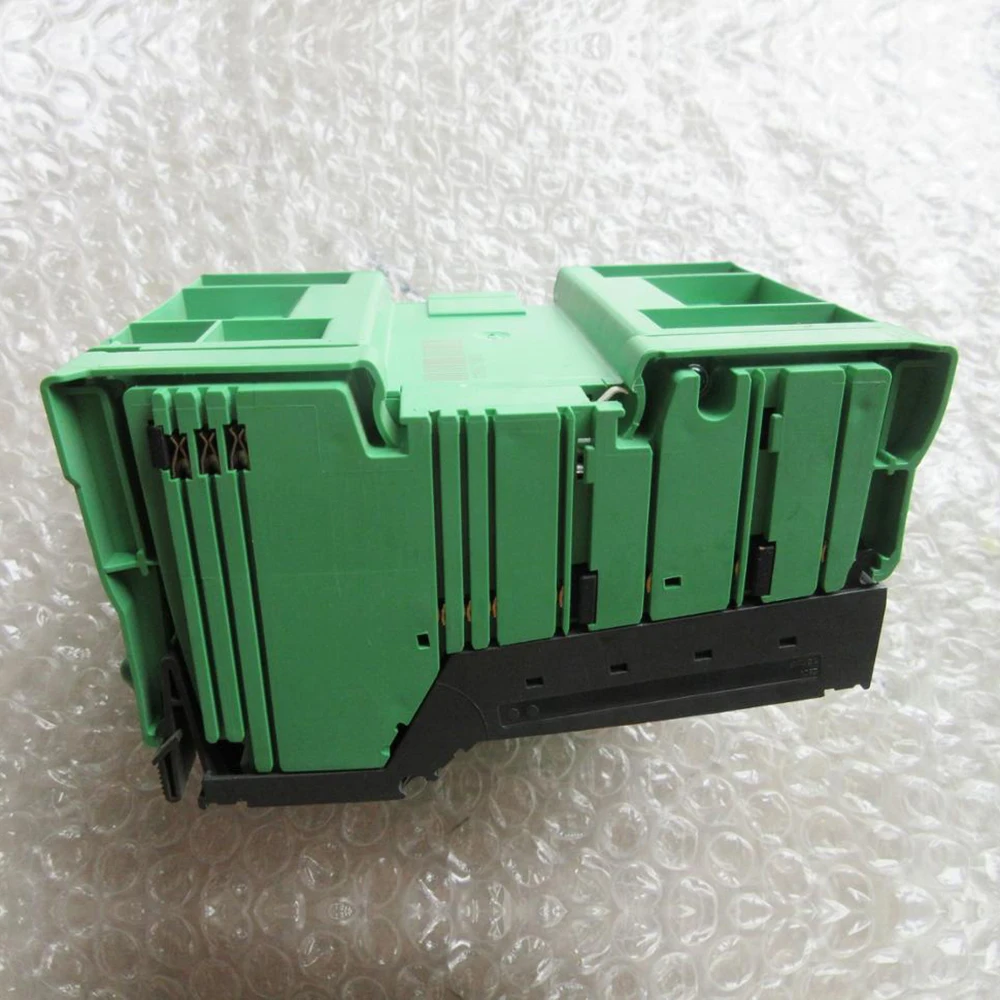

A nivel de construcción, el conjunto se comporta como un componente industrial de carril DIN: tamaño compacto, rigidez adecuada y un acabado pensado para montaje en cuadro. En mi banco de pruebas lo monté en carril y lo sometí a cambios de configuración (reenganchar módulos, revisar el ruteado del cableado y la orientación del bus). Lo que buscaba era comprobar si aparecen holguras o si el sistema de fijación/encaje “se queja” con el tiempo; la sensación fue estable.

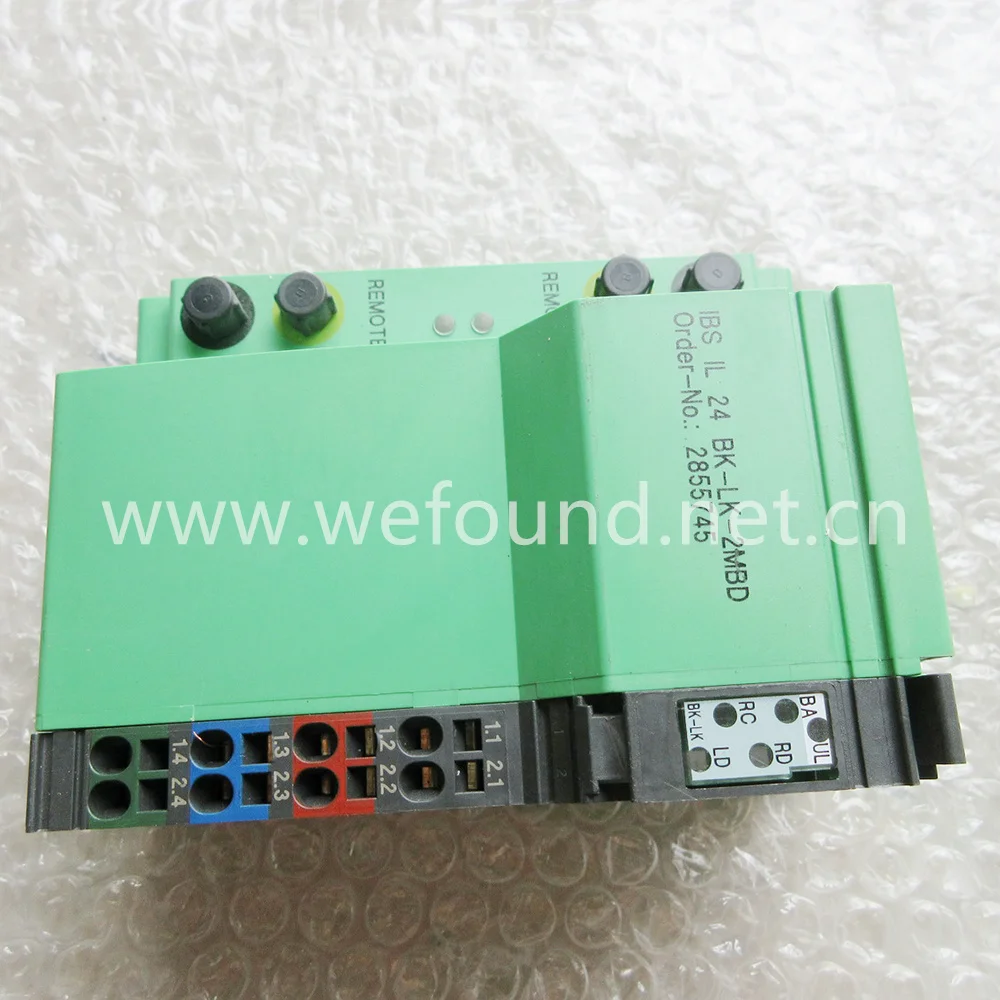

En cuanto a conexiones, me gustó el tipo de terminación por muelle (spring-cage) del conector Inline: permite trabajar con conductores de distintas rigideces dentro del rango soportado y reduce los errores típicos de montaje (contactos flojos por mala preparación o por usar longitudes de pelado incorrectas). En el producto base del ecosistema IBS IL 24, el rango de sección que soporta es de 0,08 a 1,5 mm² y la longitud de pelado indicada es de 8 mm, lo cual encaja muy bien con cableado industrial estándar.
Importante también el grado de protección: es IP20, es decir, tolera el entorno de cuadro pero no la exposición directa a polvo grueso o proyecciones. En instalaciones donde he visto fallos, casi siempre había una puerta mal dimensionada del cuadro o cableado expuesto cerca de puntos de golpe/derrame; aquí conviene mantener el mismo criterio de protección mecánica que con el resto de componentes IP20.
Compatibilidad y rendimiento
Este acoplador está orientado a INTERBUS con una velocidad de transmisión en el bus local de 2 Mbps. En términos de rendimiento, lo que se nota no es “velocidad bruta” como en un enlace de alta tasa, sino estabilidad del ciclo de comunicaciones y consistencia al arrancar y reconectar la línea. En configuraciones reales con E/S distribuidas (entradas/salidas analógicas y módulos conectados al Inline), el comportamiento fue el típico de un sistema bien integrado: al cambiar el conjunto de módulos, el arranque se realizó sin derivas raras siempre que respeté el dimensionado de alimentación y el estado del cableado del bus.
Sobre alimentación, el acoplador trabaja con 24 V DC y un rango de 19,2 V a 30 V DC (incluyendo tolerancias y rizado), con una corriente máxima que depende del número de bloques conectados. En mi caso, la clave fue evitar “alimentadores justos”: cuando dimensionas la fuente con margen y controlas caídas de tensión por longitud de cable o por picos de carga, el sistema se vuelve mucho más predecible. Además, genera internamente las potencias de comunicaciones (7,5 V) y la alimentación de los módulos analógicos (UANA 24 V), así que cualquier fallo de energía externa suele manifestarse antes como problema de alimentación/condición del sistema que como “fallo fantasma de comunicaciones”.
También comprobé condiciones ambientales: opera entre -25 °C y 55 °C y está pensado para cuadro, por lo que en entornos con calefacción/ventilación deficiente conviene vigilar temperatura real dentro del cerramiento. Si tienes variaciones térmicas agresivas, el fallo más común no es del acoplador en sí, sino del entorno (bornes mal apretados, conectores que sufren ciclos de temperatura, suciedad).
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Integración industrial “cerrada” y ordenada: al actuar como acoplador y suministrar los potenciales necesarios, simplifies el diseño del bus.
- Conexión por carril DIN y terminación por muelle: facilita un montaje repetible y con menos errores de cableado.
- Diagnóstico orientado al enlace remoto por fibra: en escenarios donde el bus remoto es la causa probable del fallo, tener trazabilidad del estado ayuda a acortar tiempos de parada.
Aspectos mejorables (o, mejor dicho, “cosas a cuidar”)
- IP20 exige buen encapsulado del cuadro: si tu instalación sufre polvo, salpicaduras o vibración con riesgo de desprender cubiertas, tendrás que reforzar la protección mecánica alrededor.
- El dimensionado eléctrico manda: si vienes de instalaciones donde “funciona a ratos” con fuentes al límite, este tipo de acoplador te obliga a hacerlo bien: margen de 24 V DC, rizado controlado y cableado con secciones adecuadas.
- Documentación y compatibilidad de módulos: aunque el acoplador esté bien, la coherencia del resto de bloques Inline es lo que define el arranque y la estabilidad del sistema.
Consejos prácticos de uso y mantenimiento que me funcionaron:
- Antes de energizar, revisa el cableado y la fijación de cada conexión; evita manipular el sistema con tensión.
- Respeta el pelado y la sección dentro del rango (0,08–1,5 mm² y 8 mm de pelado, en el ecosistema IBS IL 24).
- Mantén el acoplador limpio y sin holguras; si hay vibración, haz inspección visual periódica de bornes y del tendido del cableado.
Veredicto del experto
Si tu objetivo es reemplazar o completar una arquitectura basada en IBS IL 24 (2855745) / INTERBUS y necesitas que el acoplador se comporte como pieza de integración sólida, este tipo de componente cumple exactamente donde importa: estabilidad del enlace, alimentación integrada y montaje industrial repetible. Donde veo más fricción es en instalaciones “de transición”, con fuentes de alimentación al límite o cuadros con protección deficiente (por ser IP20). En comparación con alternativas genéricas de acoplamiento o gateways más “universales”, aquí ganas previsibilidad operativa a cambio de ceñirte al ecosistema y a las reglas de montaje típicas de automatización industrial.
