Descripción
Tamaño compacto
Interfaz CAN aislada de 2 canales
Estable y confiable

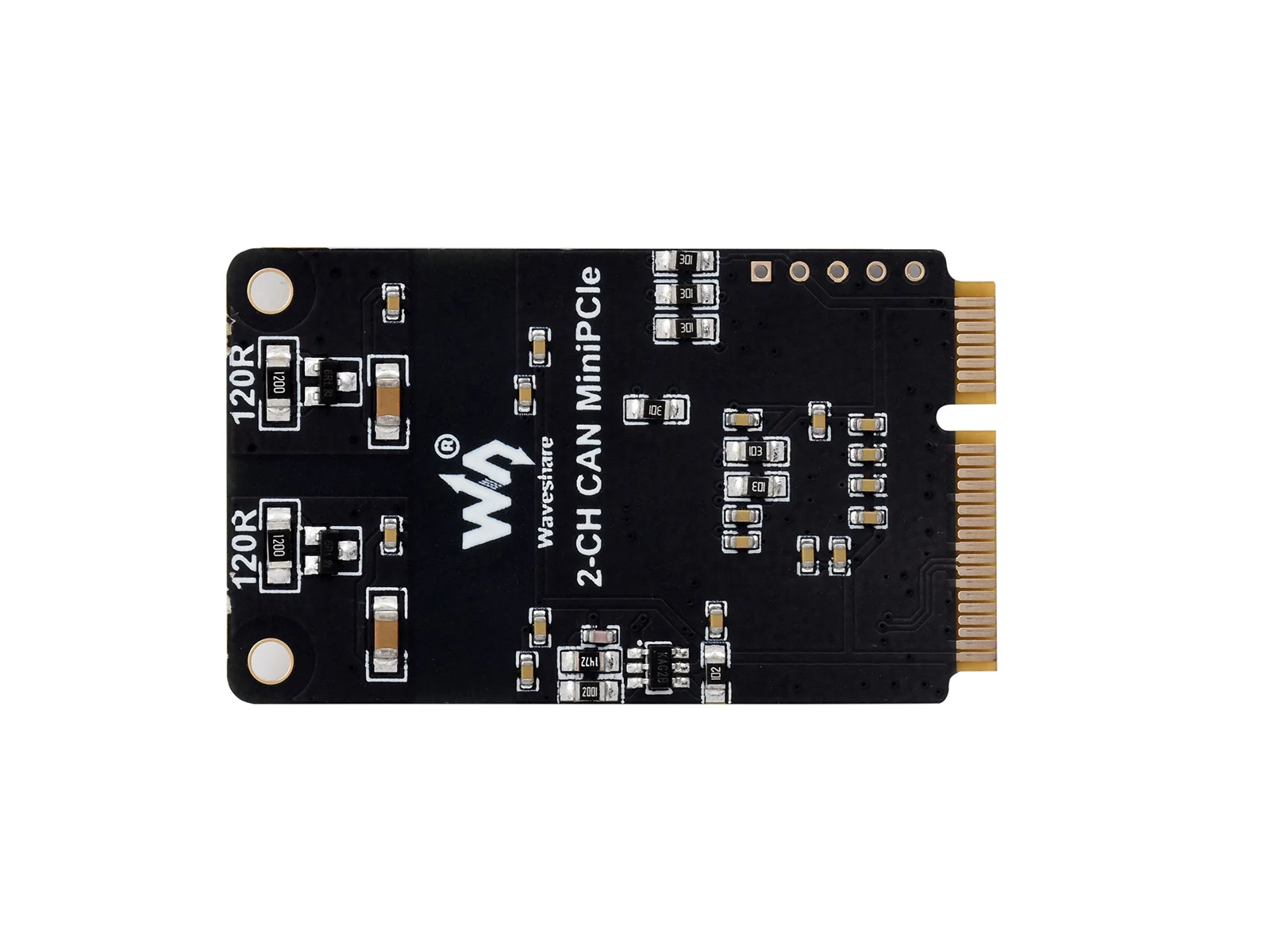

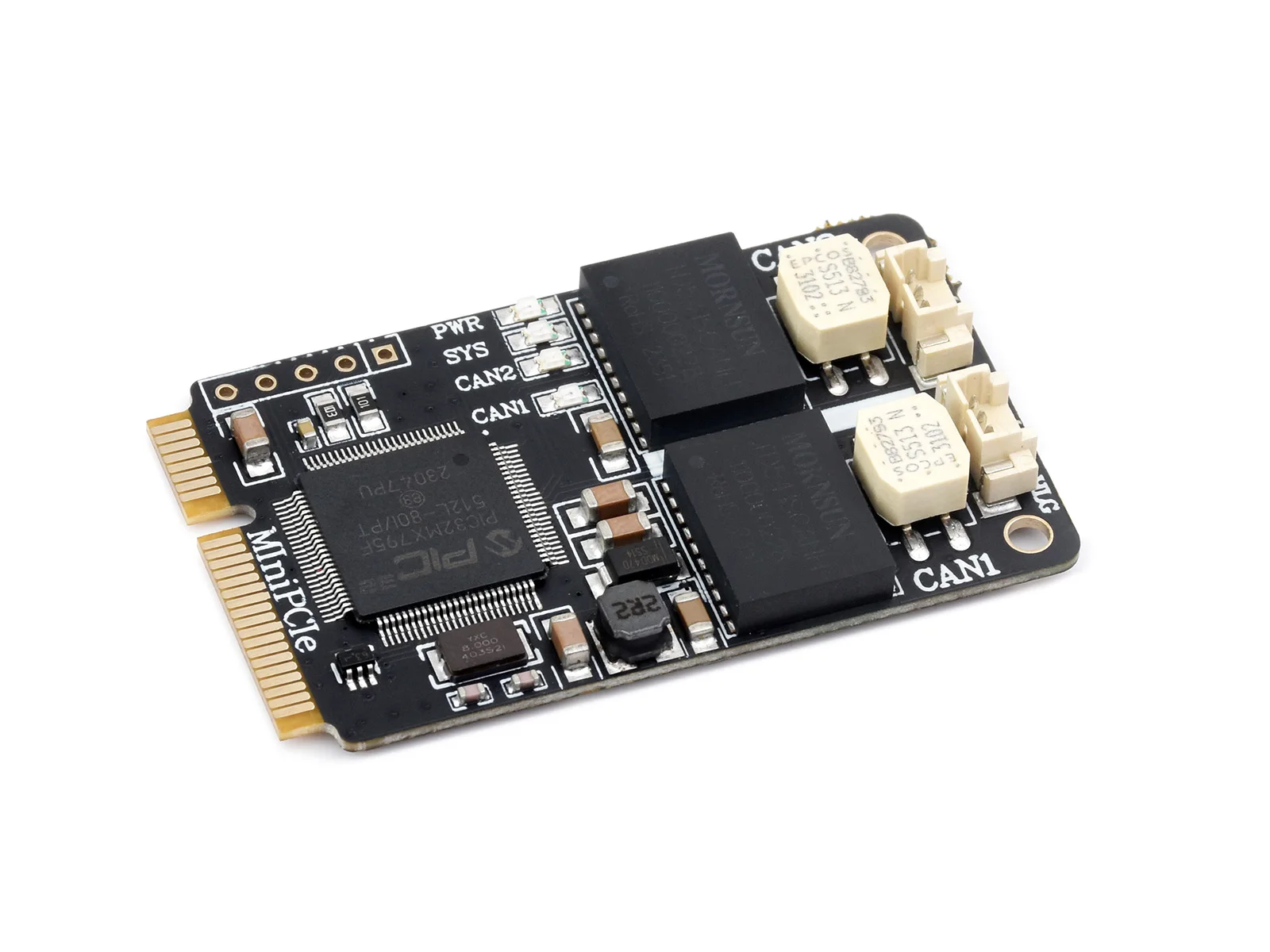

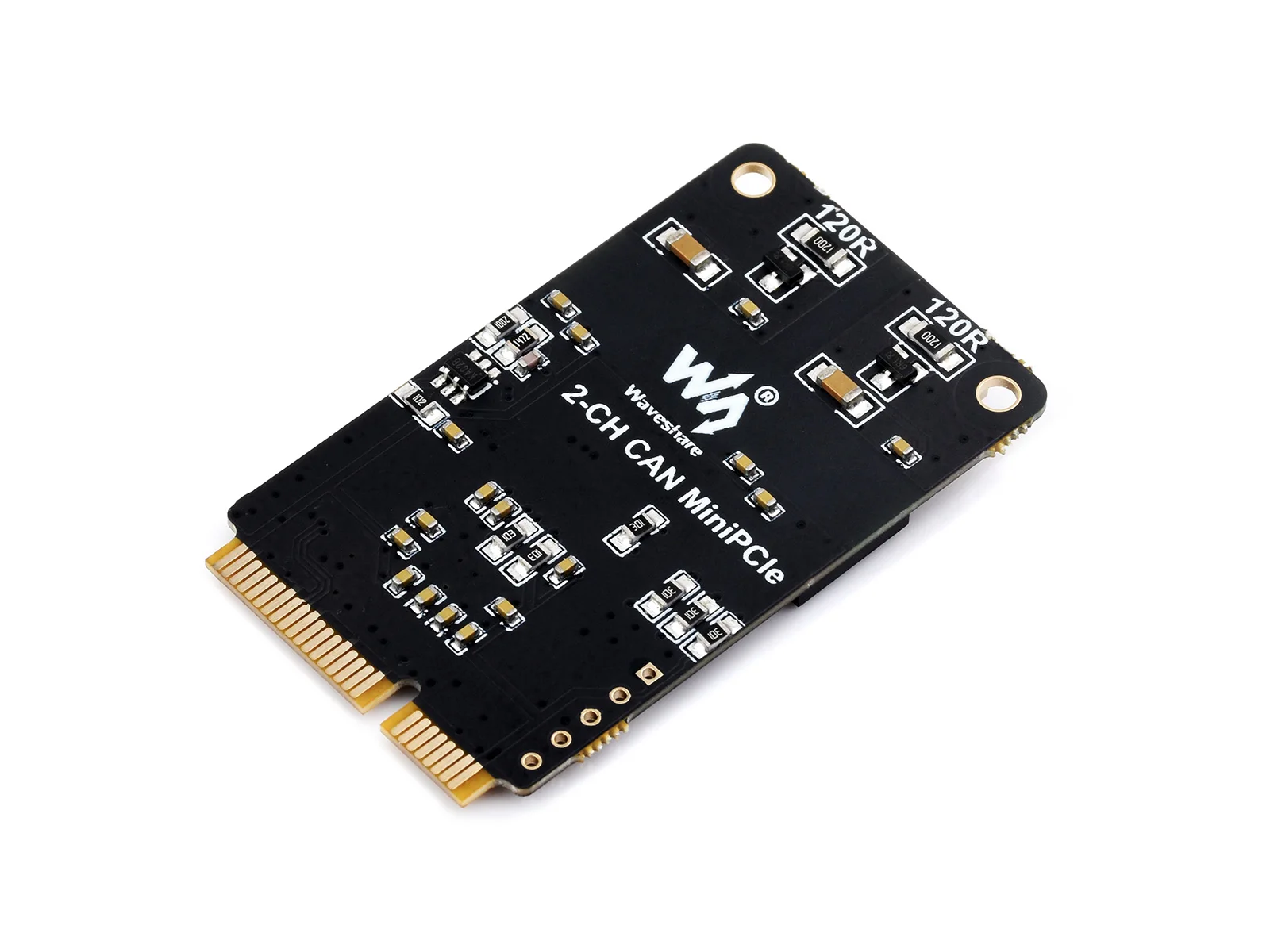

El MiniPCIe CAN de 2 canales amplía dos interfaces CAN, adopta el tamaño de tarjeta MiniPCIe estándar y se puede instalar fácilmente en una computadora portátil o computadora industrial con ranura MiniPCIe e integra dos circuitos completos de interfaz de aislamiento CAN.Admite sistemas Windows y Linux, viene con controladores, software relacionado con CANTools, ejemplos de desarrollo secundario y tutoriales.Viene con una placa adaptadora USB A MiniPCIe, para conectarse a PC o hosts de control industrial a través del puerto USB para realizar el control del transceptor, análisis de datos, recopilación y monitoreo de la red de bus CAN.De tamaño compacto y fácil de usar, se puede utilizar para el aprendizaje y depuración del bus CAN, y el desarrollo e integración secundarios en diversas aplicaciones que requieren comunicación en bus CAN.
TIPO DE PRODUCTO
Interfaz MiniPCIe a tarjeta CAN
INTERFAZ MINIPCIE
Tensión de funcionamiento
3,3 V
Método de comunicación
Pin USB2.0 de la interfaz MiniPCIe
INTERFAZ DE CAN
Canal CAN
Doble canal: CAN1 y CAN2 (independientes y aislados)
Conector
Terminal de tornillo de bus CAN (paso estándar de 1,25 mm)
Resistencia de terminal
Cada canal CAN tiene una resistencia terminal de 120 Ω
Velocidad de transmisión
10Kbps~1Mbps (configurable mediante software)
Soporte de protocolo
Los protocolos CAN2.0A y CAN2.0B cumplen con los estándares ISO/DIS11898-1/2
Soporte de hardware
CAN de alta velocidad
Velocidad de transferencia
La recepción y envío de cada canal CAN puede alcanzar: 8500 fotogramas/s
Buffer de transmisión
Amortiguador receptor de 2000 fotogramas y amor de envío de 1000 fotogramas por canal (retransmite automáticamente cuando falla la transmisión)

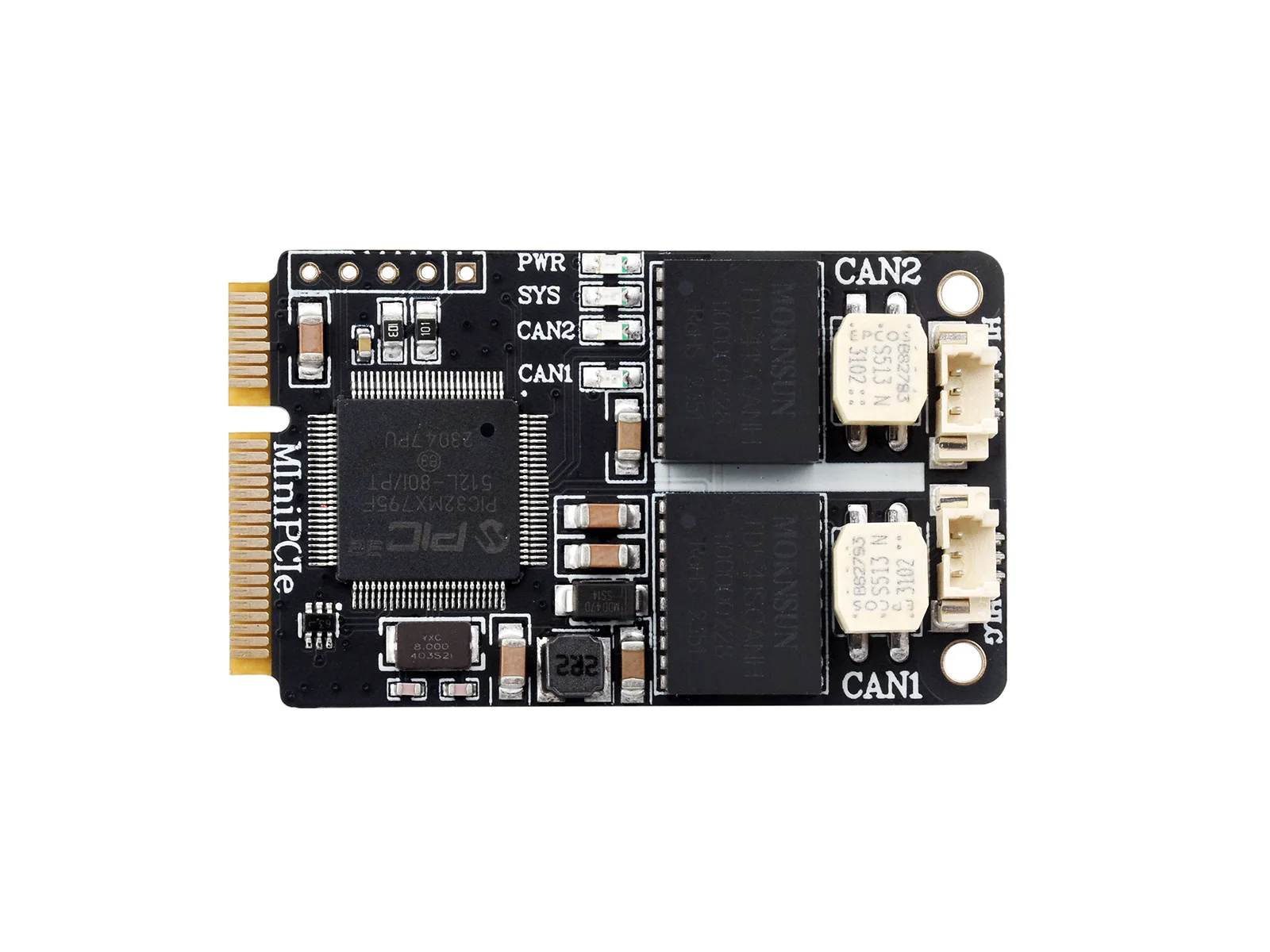

INDICADORES
PWR
Indicador de encendido
SYS
Indicador de estado del sistema, normalmente apagado; se mantiene encendido cuando hay un error de bus
CAN1
Indicador de canal CAN1 (parpadeando al enviar y recibir datos)
CAN2
Indicador de canal CAN2 (parpadeando al enviar y recibir datos)
SOPORTE DEL SISTEMA
Ventanas
Windows XP/7/8/10/11 (32/64 bits)
Linux
Raspberry Pi OS, Ubuntu (Jetson Nano), PC virtual VMware, etc.
TEMPERATURA DE OPERACIÓN
-40~85℃
SOPORTE DE INSTALACIÓN
Ranura para tarjeta MiniPCIe estándar

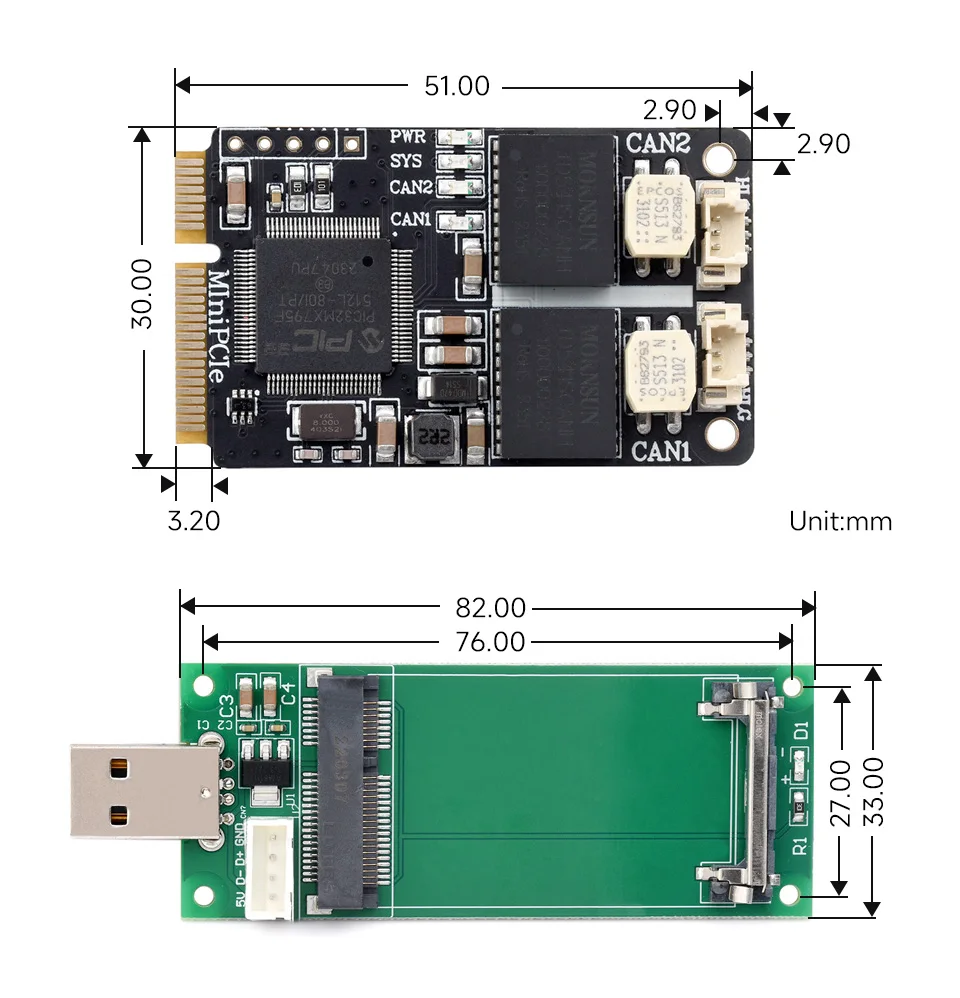

DIMENSIONES
51×30mm

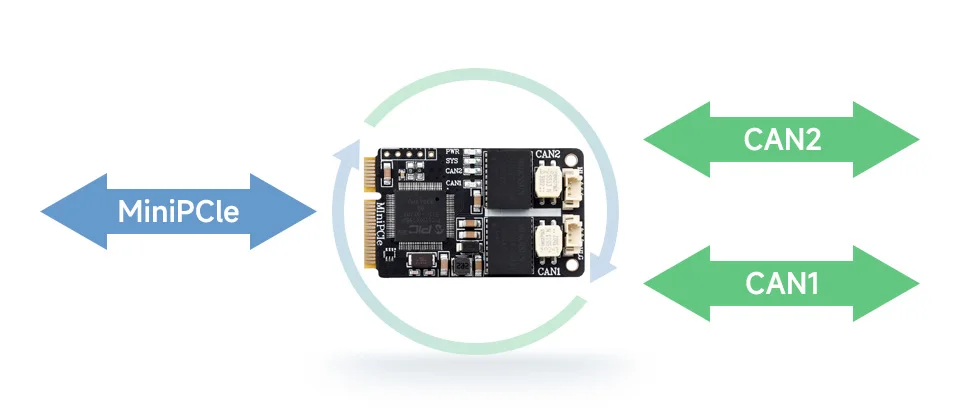

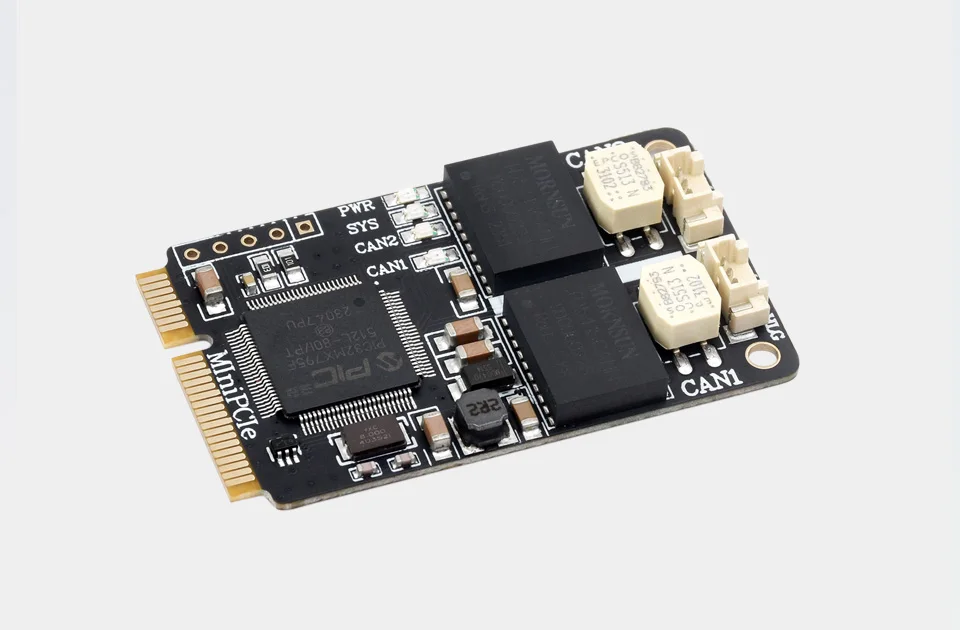

Adopta una interfaz MiniPCIe estándar con interfaces de bus CAN duales, admite transmisión bidireccional, puede funcionar de forma independiente sin afectarse entre sí

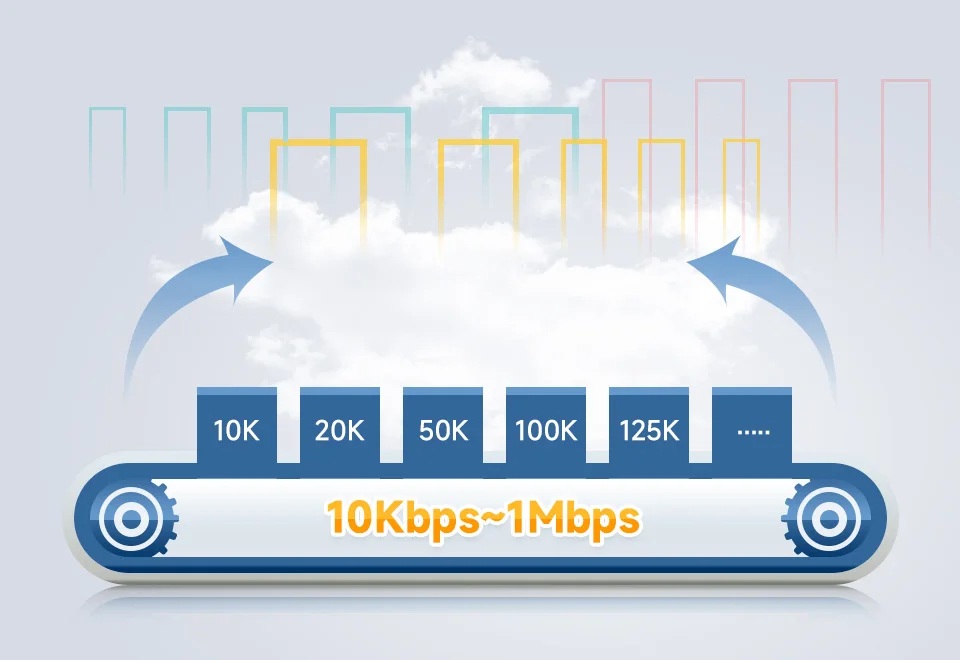

La velocidad en baudios CAN se puede configurar en el rango de 10 Kbps-1 Mbps.Admite cálculo de velocidad de transmisión, detección automática y configuración a través de la herramienta de configuración
Adopta tecnología madura de tarjetas USB-CAN, con un excelente rendimiento de comunicación y un funcionamiento estable.Adecuado para tableros de control industriales integrados y computadoras industriales sin ventilador, etc.Para ampliar la interfaz CAN

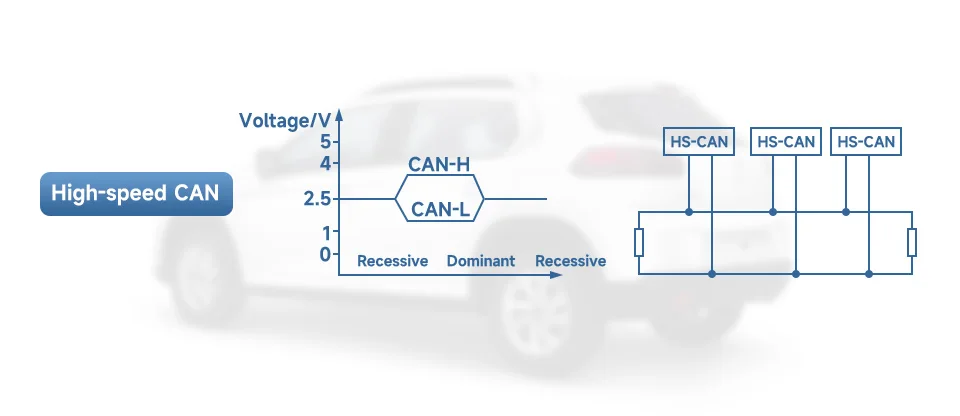

El protocolo CAN cumple con la especificación CAN2.0B y es compatible con CAN2.0A, cumple con las normas ISO11898-1/2
Proporciona ejemplos para proyectos de desarrollo secundario en varias plataformas de desarrollo convencionales: C++Builder, C#, VC, VB, VB.NET, Delphi, LabVIEW, LabWindows/CVI, Qt, Matlab, Python/Python-can, muestras de Qt bajo Linux

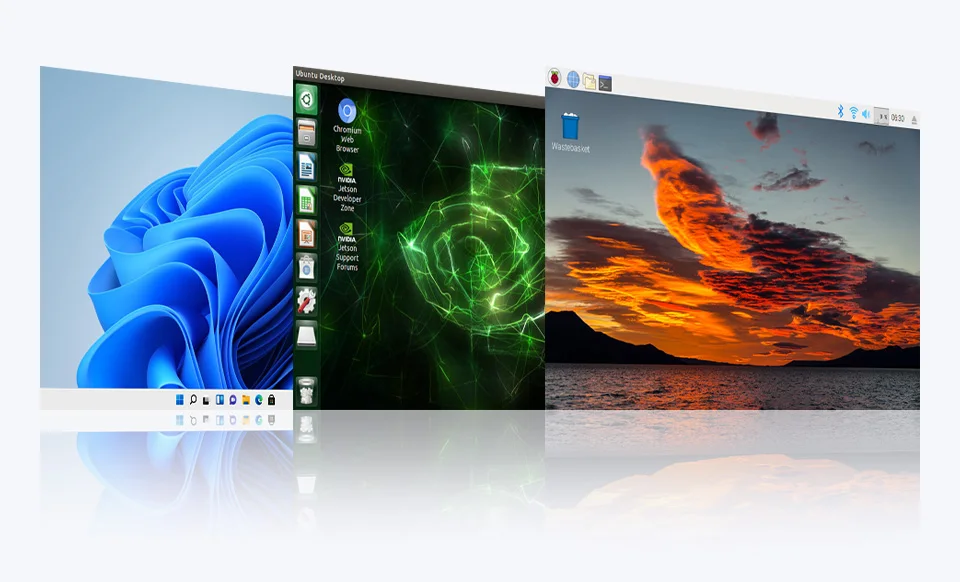

Admite sistemas Windows XP/7/8/10/11 y Linux como Raspberry Pi OS y Ubuntu, más conveniente para el desarrollo secundario
Adopta el controlador original y MIPS M4K de 32 bits® Núcleo, frecuencia de hasta 80 MHz, alto rendimiento, estable y confiable
Adopta aislador de señal de alta velocidad, aislamiento de potencia dual DC-DC, MiniPCIe, aislamiento completo de tres terminales CAN1 y CAN2, mayor seguridad y estabilidad de la comunicación

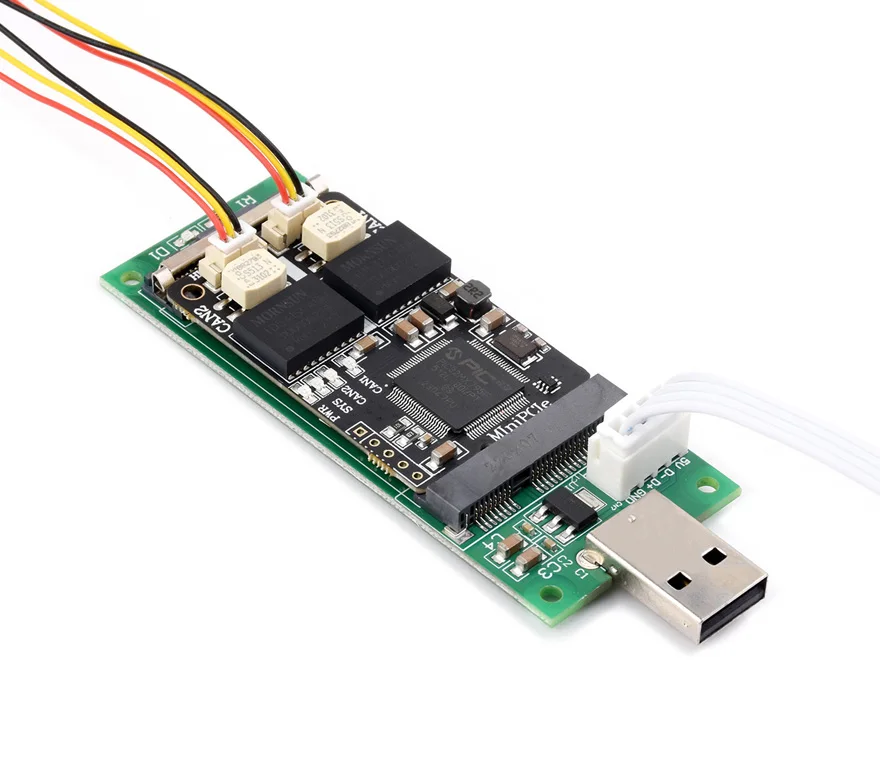

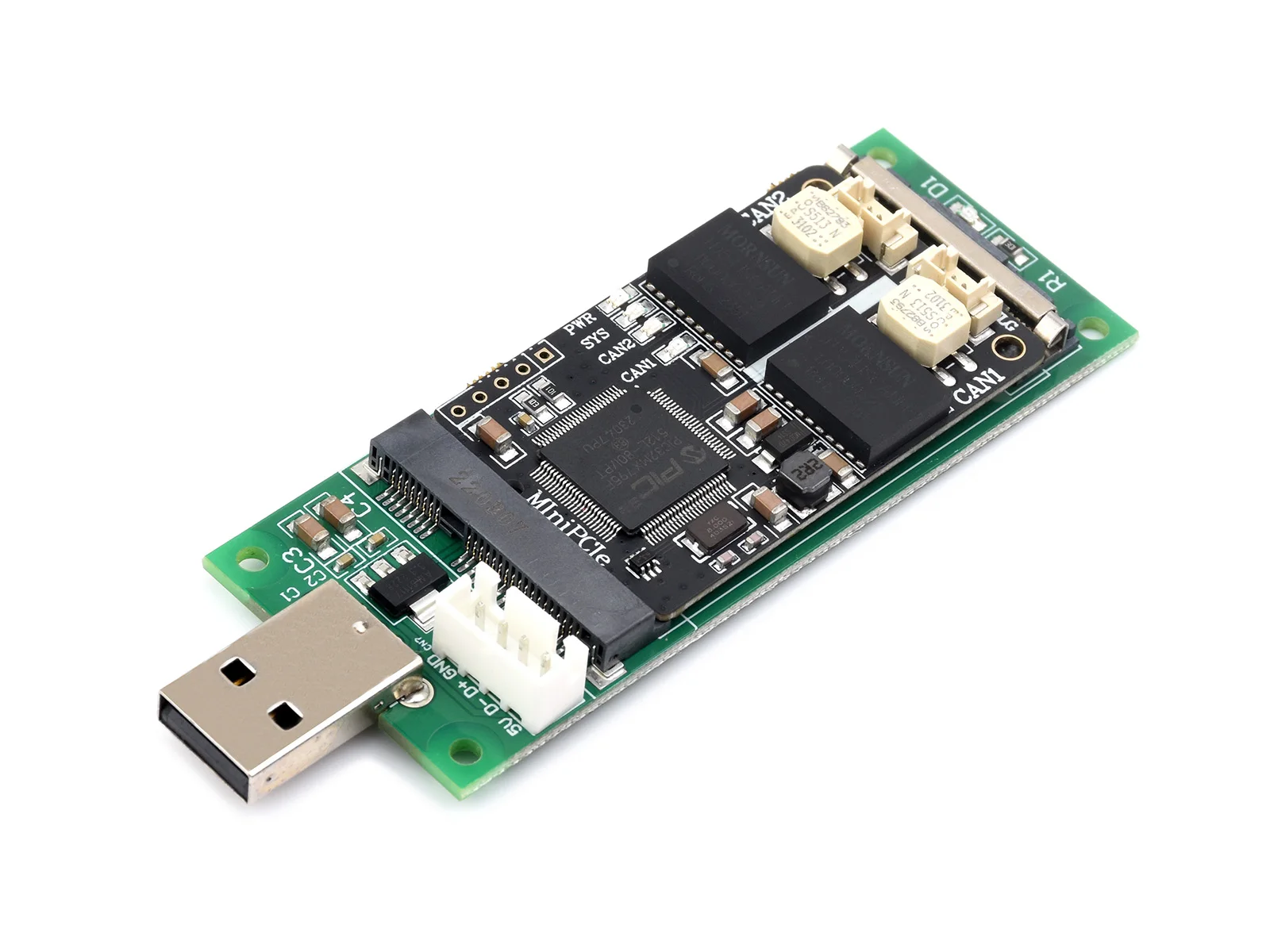

Se puede conectar a las placas con ranura MiniPCIe, también se puede conectar al puerto USB de hosts como computadora, Raspberry Pi, Jetson Nano, etc.A través de USB a placa adaptadora MiniPCIe

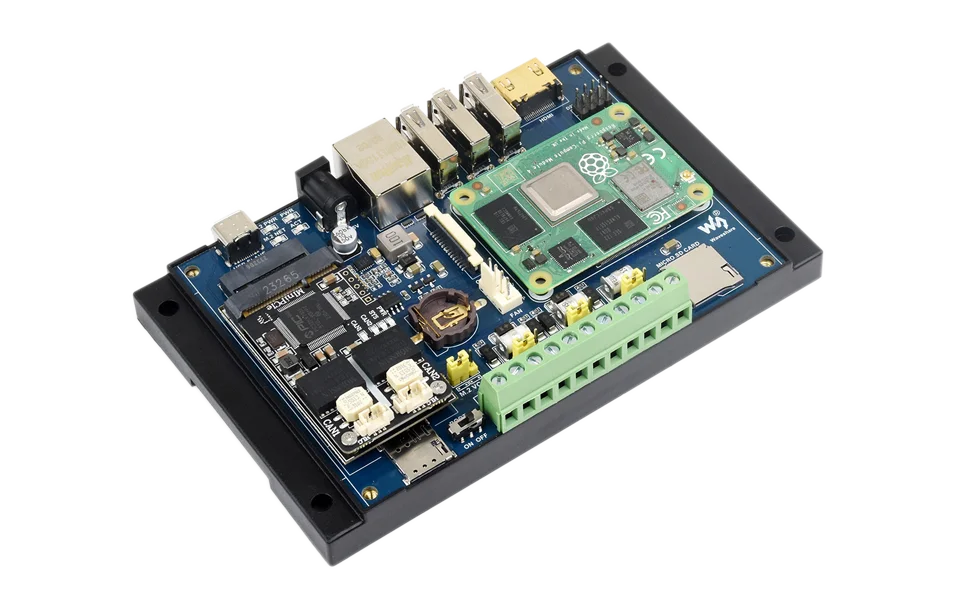

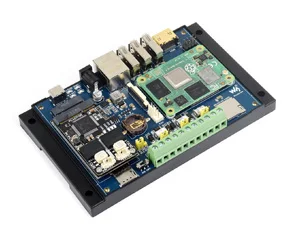

Conexión directa a la ranura MiniPCIe del zócalo CM4

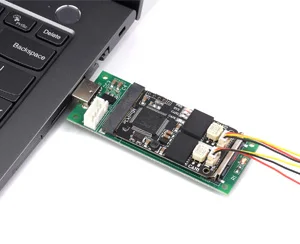

Conexión a la computadora portátil mediante USB a placa adaptadora MiniPCIe

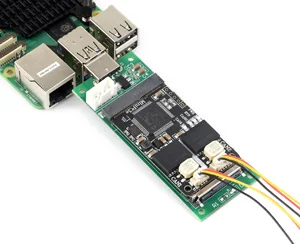

Conexión a Raspberry Pi mediante USB a placa adaptadora MiniPCIe
* sólo como referencia, y El zócalo NO está incluido.

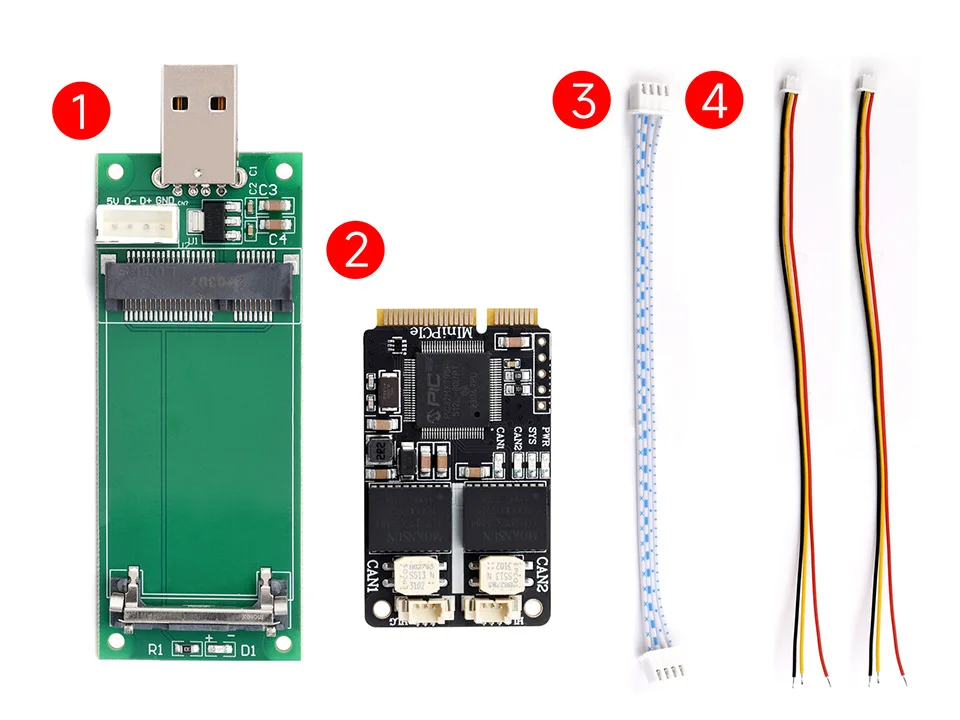

CONTENIDO DEL PAQUETE
Peso:0,08 kg
Placa adaptadora USB a MiniPCIe x1
MiniPCIe CAN de 2 canales x1
Cable USB de 4 pines x1
Cable de calamar CAN de 3 pines (2 unidades) x1
