Descripción

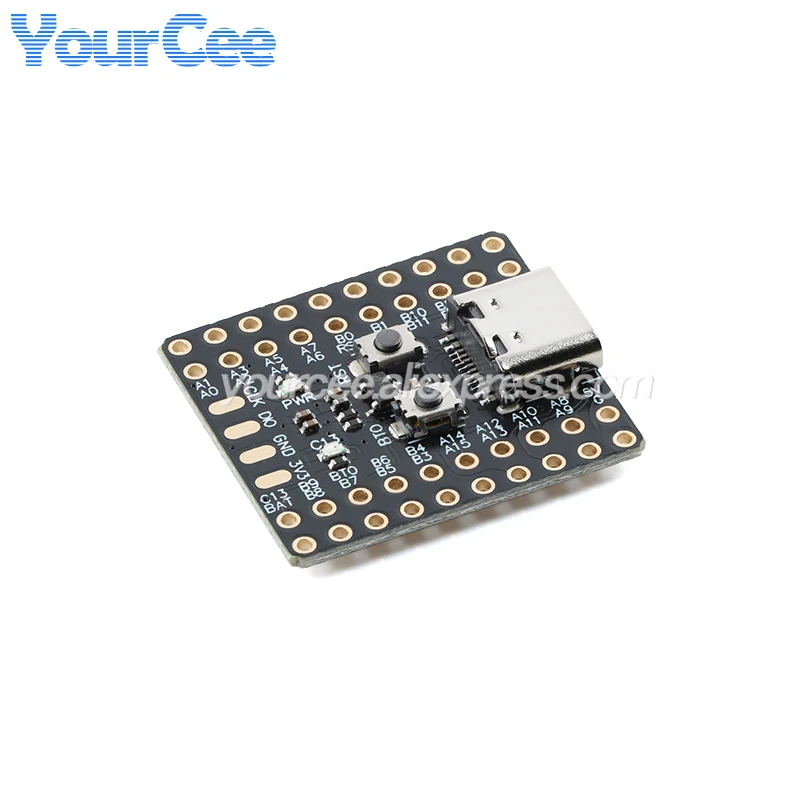

1.Esta placa central busca un tamaño pequeño con un diseño de puerto único TYPE-C, y la función USB y el puerto serie se pueden diseñar de manera mutuamente exclusiva.

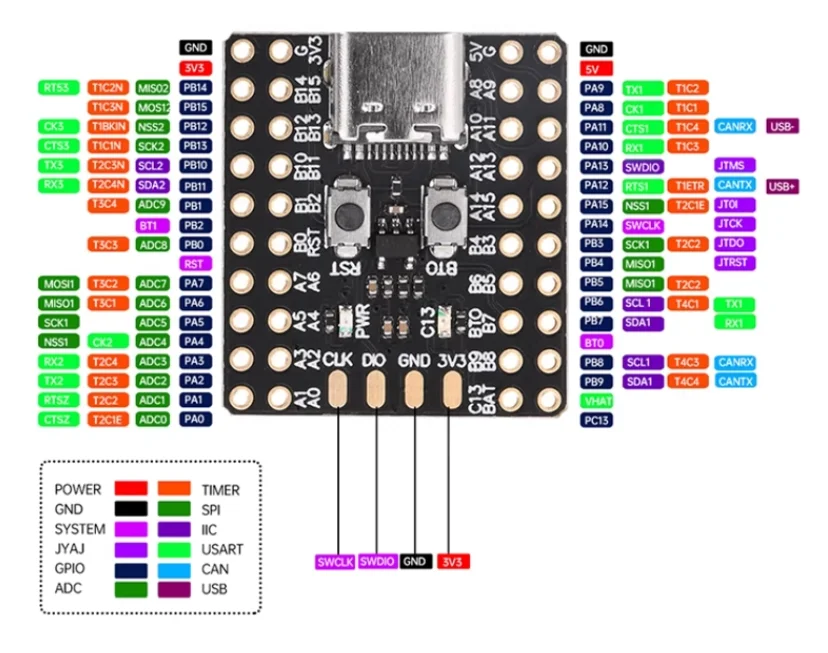

2.Para esquemas de control de volumen pequeño, los 10 puertos se sacan simultáneamente a ambos lados de la fila de agujas, y el puerto de descarga SWD se saca por separado (los puertos I0 a ambos lados de la fila de agujas se sacan simultáneamente).
3.Fácil de usar, MINI32 puede descargar programas a través del puerto serie integrado.
4.Alta seguridad, el chip tiene funciones de control de acceso y cifrado de hardware, que pueden proteger la seguridad del sistema.
5.Admite el modo de bajo consumo, el chip admite múltiples modos de bajo consumo, lo que puede lograr un diseño de aplicaciones que ahorra energía
Parámetro:
TYPE-C: elija entre entrada de alimentación o puerto USB/serial (CH340)
Botones: RST (botón de reinicio), BTO (botón de selección de modo BOOT)
LED: PWR (luz indicadora de ENERGÍA), C13 (luz indicadora controlada por el usuario, PC13 controla el cátodo LED)
Dimensiones de PCB (excluyendo el puerto de descarga SWD): 25,40 * 22,86 MM (100 MIL=2,54 MM)
Espaciado entre PIN: 2,54 mm;
Espaciado entre agujas en ambos lados: 15,24 mm (600 MIL) en el lado interior, 20,32 mm (800 MIL) en el lado exterior
Estilo 1:
Controlador principal: STM32F103C8T6
Especificación: STM32F103C8T6 (sin CH340)
STM32F103C8T6 (con CH340)
Métodos de descarga: SWD/puerto serie, SWD
Función de puerto C: puerto serie, USB
Núcleo: ARM Correx-M3
Frecuencia principal: 72MHz
SRAM[KB]: 20
FLASH[KB]:64
Entrada de alimentación del puerto C: 5V@500MA
ALIMENTACIÓN DEL PIN: 5 V/ 3,3 V a 500 mA

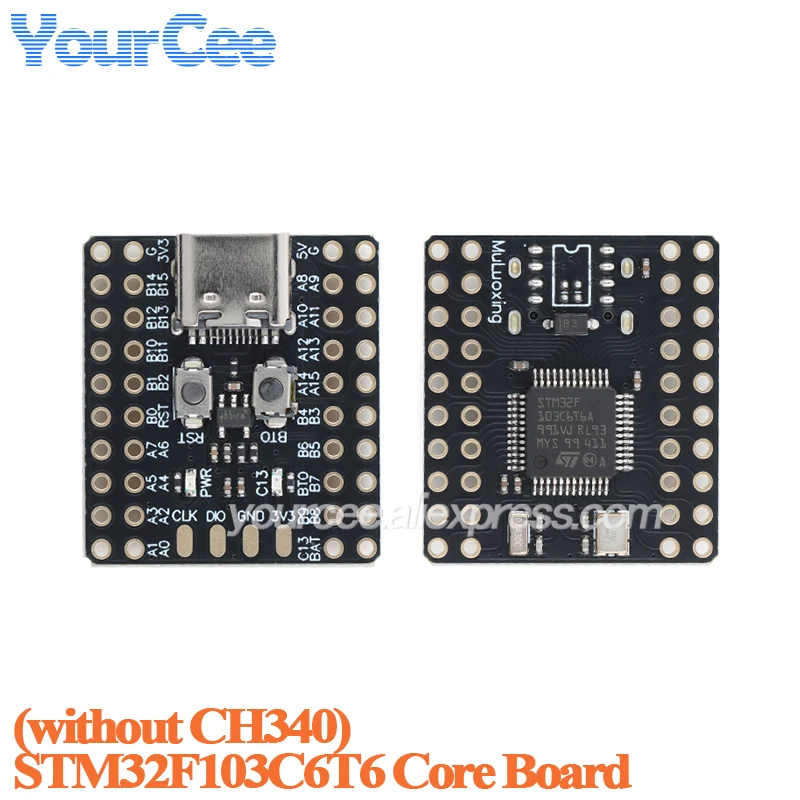

Estilo 2:
Controlador principal: STM32F103C6T6A
Especificaciones:
STM32F103C6T6A (sin CH340)
STM32F103C6T6A (con CH340)
Métodos de descarga: SWD/puerto serie, SWD
Función de puerto C: puerto serie, USB
Núcleo: ARM Correx-M3
Frecuencia principal: 72MHz
SRAM[KB]: 6
FLASH[KB]:32
Entrada de alimentación del puerto C: 5V@500MA
ALIMENTACIÓN DEL PIN: 5 V/ 3,3 V a 500 mA
Estilo 3:
Controlador principal: CH32V103C8T6
Especificación: CH32V103C8T6 (sin CH340)
Métodos de descarga: SWD/puerto serie, SWD/USB
Función de puerto C: puerto serie, USB
Núcleo: RISC-V3A
Frecuencia principal: 80MHz
SRAM[KB]: 20
FLASH[KB]:64
Entrada de alimentación del puerto C: 5V@500MA
ALIMENTACIÓN DEL PIN: 5 V/ 3,3 V a 500 mA
Nota:
Los chips compatibles con PIN A PIN son aplicables a esta placa central y no se limitan a una única MCU.Si las condiciones lo permiten, intente utilizar MCU de producción nacional.

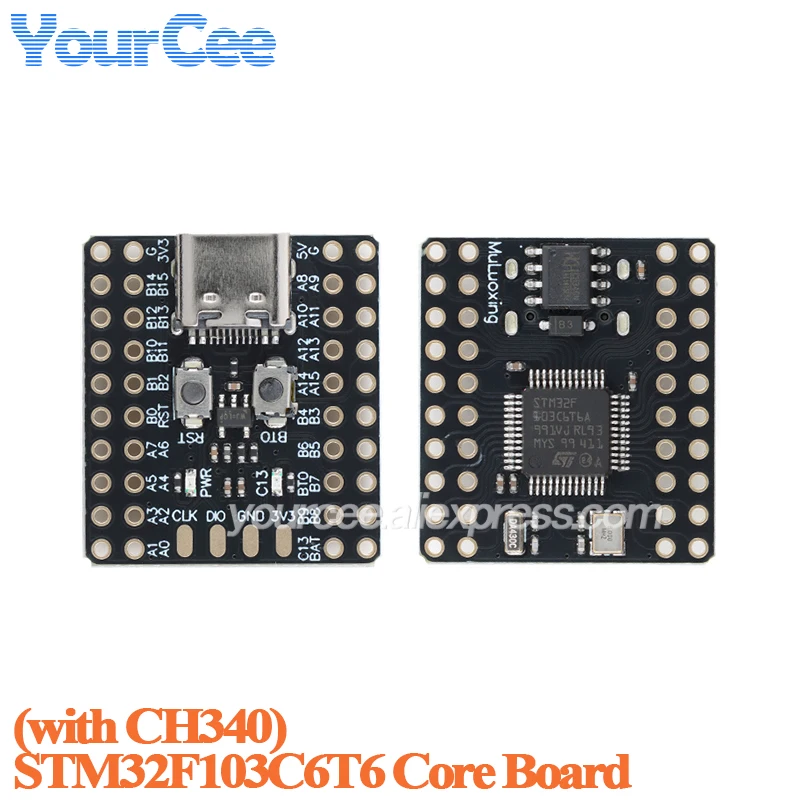

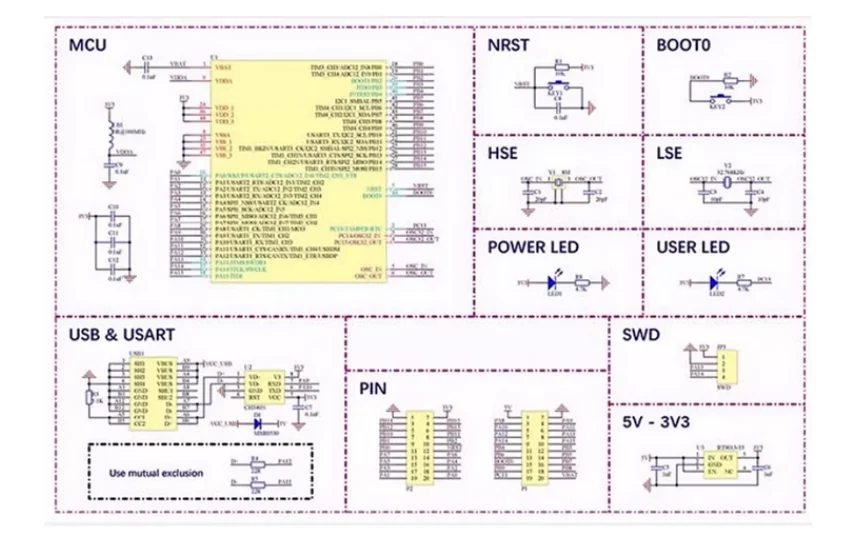

La placa central busca un tamaño pequeño con un diseño de puerto único TYPE-C, y las funciones de puerto USB y serie son mutuamente exclusivas.Cuando U2 (CH340N) se suelda sin R4 y R5, el puerto C se usa como función de comunicación en serie y cuando U2 (CH340N) se suelda sin R4 y R5, el puerto C se usa como función de comunicación USB.
Respecto al diseño de hardware de los puertos TYPE-C y CC
Tanto los pines CC1 como CC2 están suspendidos: solo se pueden usar cables de datos de USBA a TYPE-C para el suministro de energía.
Cortocircuito en pines CC1 y CC2 y resistencia extraíble de 5.1K: cuando se utiliza una fuente de alimentación de carga rápida y un cable de datos de doble puerto C con chip EMARK al mismo tiempo, no se proporcionará fuente de alimentación y otras combinaciones pueden proporcionar una fuente de alimentación normal.
Baje las resistencias 5,1K en los pines CC1 y CC2 respectivamente: diseño estándar, ambos se pueden alimentar y se recomienda su uso.
