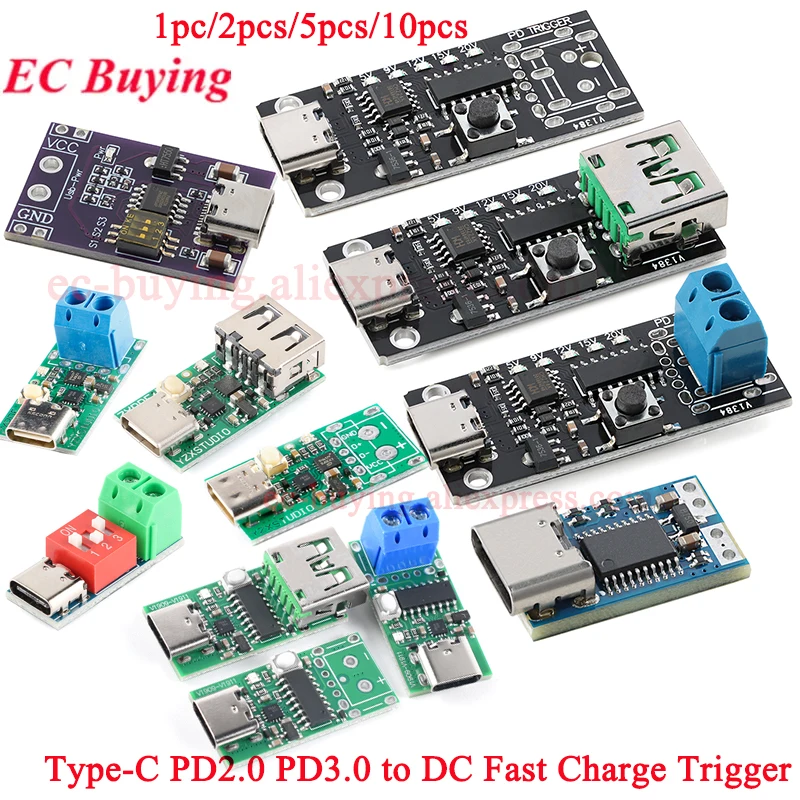

Descripción
Características y parámetros del producto
Interfaz tipo C, con alta corriente y baja pérdida.
Procesador de 8 bits, bajo consumo de energía, sin generación de calor.
El voltaje de salida se puede seleccionar entre 9 V/12 V/20 V y el voltaje se puede configurar de 4,2 V a 20 V.
El puerto C puede pasar corriente de 5A
Volumen ultra pequeño de 23 * 12 mm, ranura de posicionamiento reservada.
Traiga una luz indicadora de señuelo.Cuando el protocolo del apretón de manos sea exitoso, la luz se encenderá.
El señuelo PD admite PD3.0/2.0, BC1.2 y otros protocolos de carga rápida y de refuerzo, admite hasta 100 W de potencia y proporciona protección contra sobretemperatura, sobretensión y otras funciones.El voltaje se puede ajustar mediante el interruptor de dial y el voltaje de salida máximo es de 20 V.
Especificación
Admite protocolos de carga rápida como PD3.0/2.0 y BC1.2
Compatible con USBType-CPD
Admite detección de inserción positiva y negativa y conmutación automática
Admite voltaje de entrada de 4V a 22V
Hasta 100W de potencia
Características:
1: rendimiento estable
2: Instalación sencilla
3: Amplia aplicación
4: Seguro y confiable
5: Admite salida de voltaje fijo de 5V 9V 12V 15V 20V
Soporte inducido:
Voltaje de 5V, 9V, 12V, 15V, 20V
Protocolo de soporte de carga rápida: PD2.0/PD3.0, QC2.0/QC3.0, AFC
Voltaje de soporte: 5 V, 9 V, 12 V, 15 V, 20 V (el paso de voltaje no es compatible)

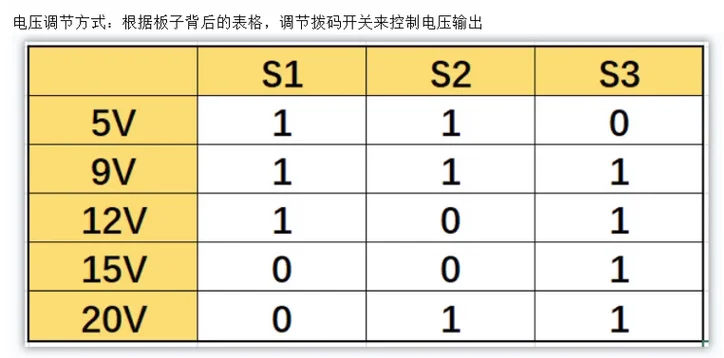

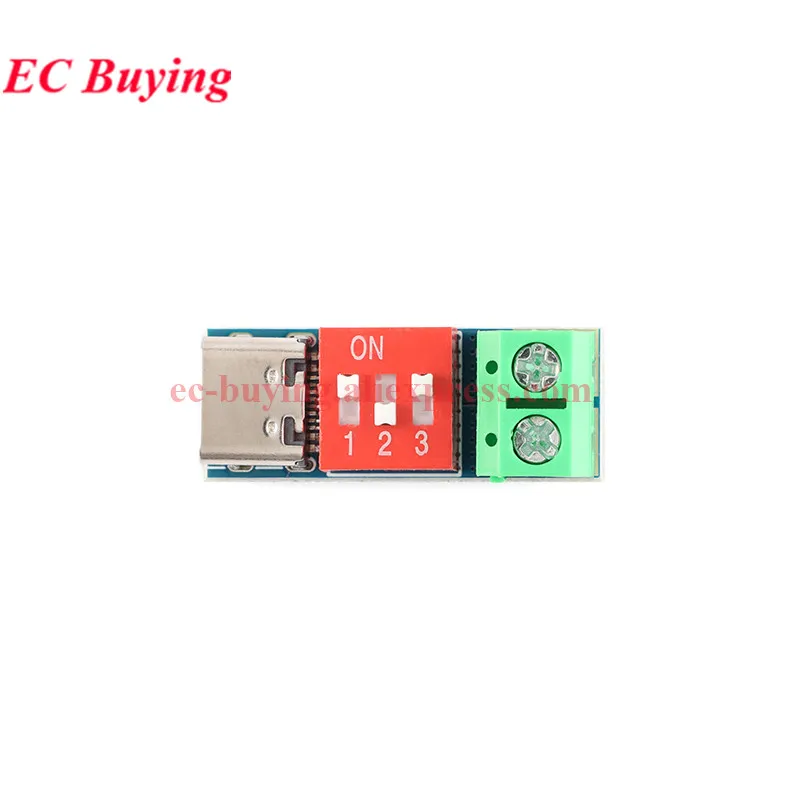

Método de ajuste de voltaje: De acuerdo con la tabla en la parte posterior de la placa, ajuste el interruptor DIP para controlar la salida de voltaje

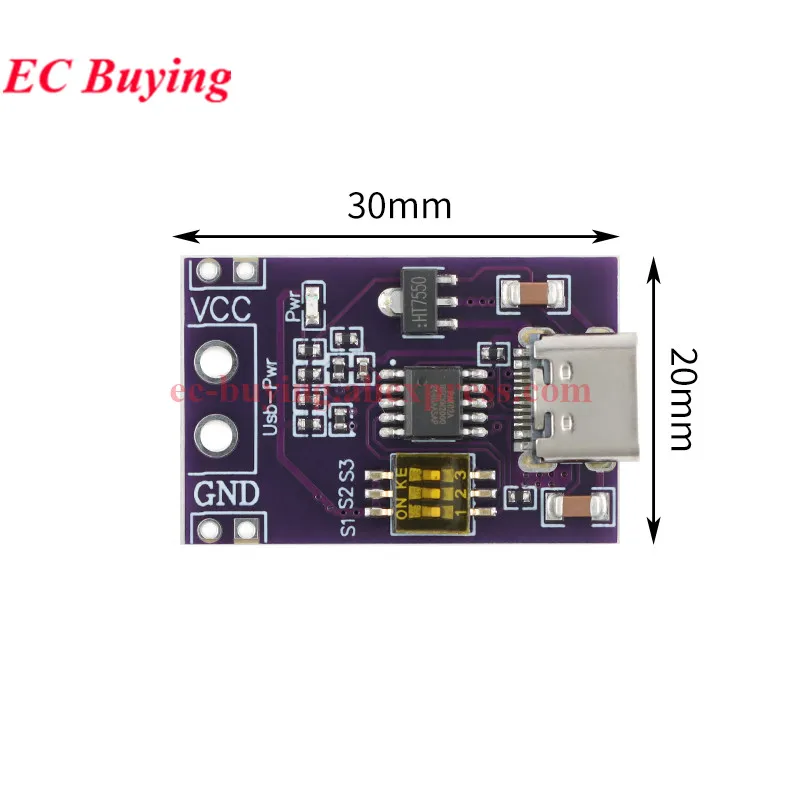

Tamaño: 3,1*2*cm
1.Después de ajustar el interruptor DIP, debido a que no hay indicador de voltaje, se recomienda utilizar un multímetro para medir el voltaje antes de conectarlo al circuito de aplicación.
2.Si el interruptor DIP no se ajusta según la tabla, el módulo generará cualquiera de los voltajes anteriores.

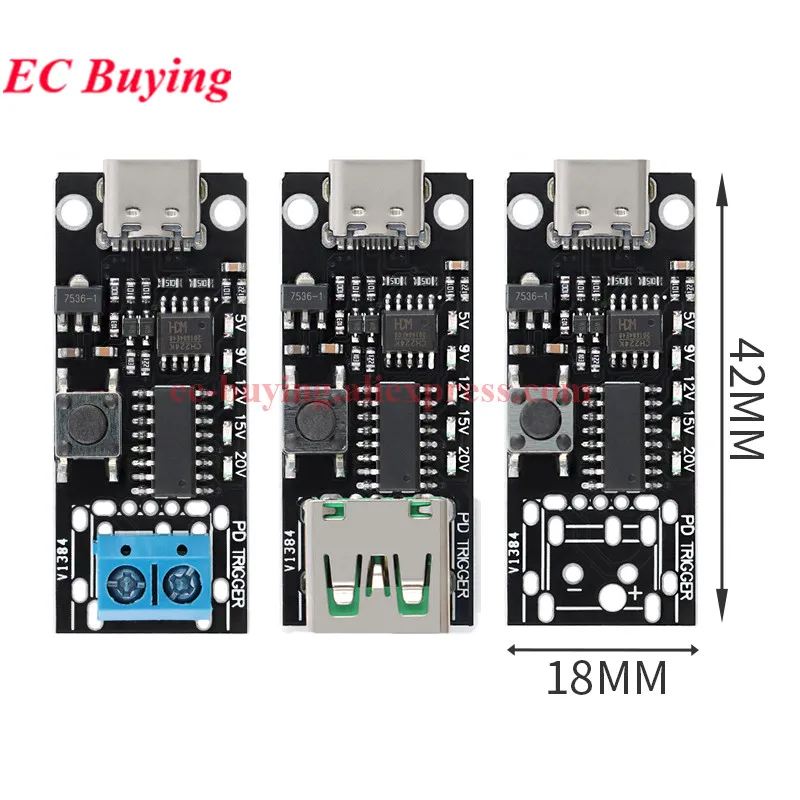

Admite salida de señuelo de voltaje PD3.0, PD2.0, QC, FCP, AFC, conmutación libre de modo, también se puede configurar para admitir solo PD.
Admite salida de señuelo de 5 V/9 V/12 V/20 V (rango específico y fuente de alimentación).
Con función de bloqueo de teclas para evitar un mal funcionamiento (para no dañar el equipo de carga por falta de voltaje)
Configuración rápida de 5V/9V/12V/20V.Salida de indicación LED.
Los parámetros se guardan automáticamente y la última configuración del señuelo se ejecuta encendiendo nuevamente.
Consumo de energía ultrabajo, alta corriente, admite salida de 100 W.
Salida máxima de 20V5A (valor real según su fuente de alimentación).
El tipo C está formado integralmente, es resistente y duradero.
Admite la selección para pulir automáticamente al voltaje más alto y mantener, pulsar automáticamente al voltaje más alto y luego mantener presionado 5 V, bucle infinito y otras funciones de prueba.
Tiempo de salto de prueba ajustable.
Adecuado para pruebas de envejecimiento, el módulo puede soportar más de 30 V.
Cada voltaje puede corresponder a la conmutación rápida externa de 1 a tecla.

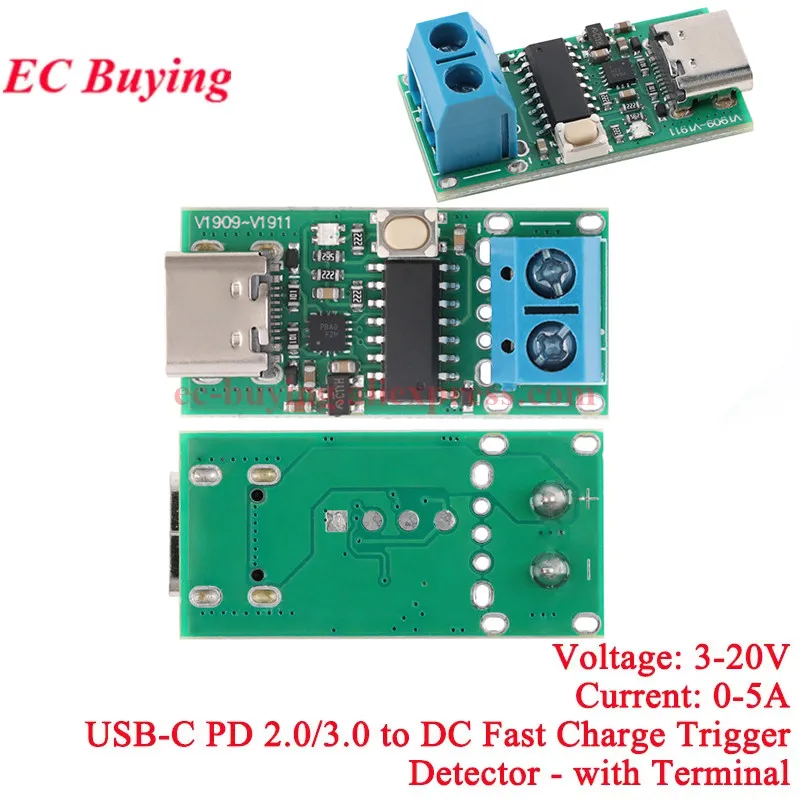

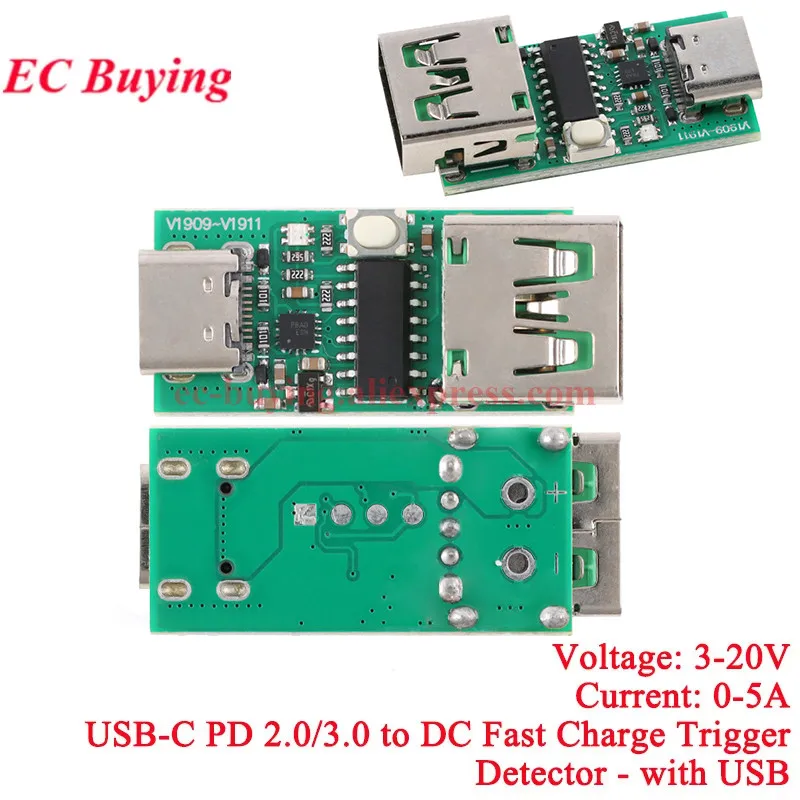

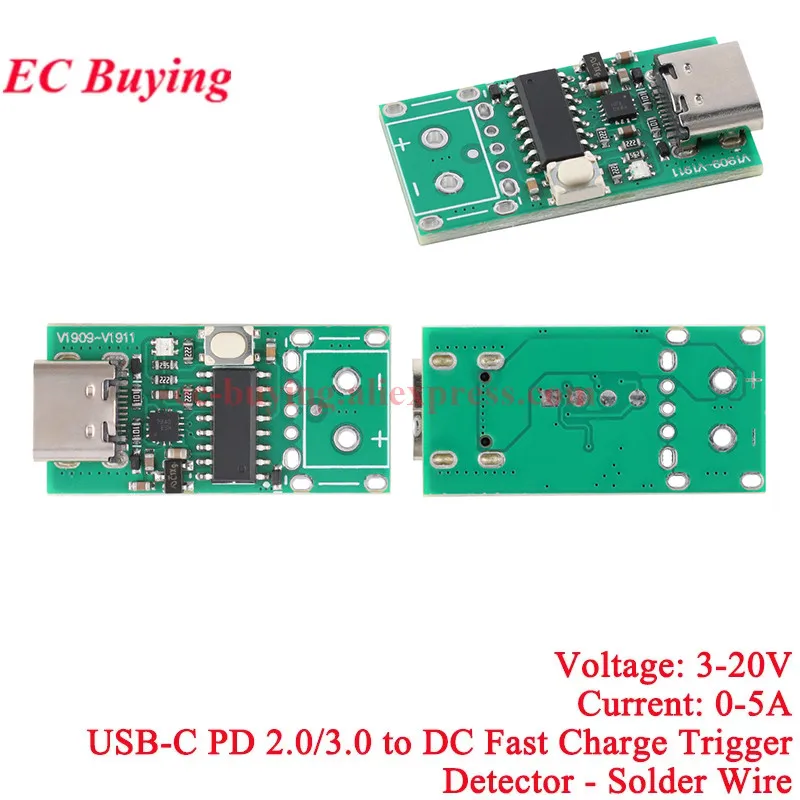

ZY12PDN engaña del módulo de disparo de carga rápida y el disparador PD utiliza un protocolo IC de hardware, que es más compatible que las soluciones no blandas.La potencia máxima se admite a 100W, con excelente compatibilidad.La versión con USB utiliza una toma hembra PAL de alta corriente de 5 A con baja resistencia interna.Filtro de condensador cerámico de gran volumen, conexión antisobretensión y anti-reversa TVS, interruptor táctil japonés ALPS, preste atención a la estabilidad.Con la posición de soldadura USB y la posición de soldadura del terminal de tornillo 5.08, es conveniente fabricar un cable adaptador tipo C a CC.Tamaño pequeño, después de soldar el tubo termorretráctil de la línea DC, puede usar energía móvil PD para cargar su computadora portátil.
Parámetros del producto:Voltaje: 3 ~ 20 VCorriente: 0~5ATamaño del módulo: 30 mm (largo) * 15 mm (ancho)Instrucciones de uso:Después del encendido, ZY12PDS entrará en modo PD de forma predeterminada y las luces de colores mostrarán un rojo fijo, lo que indica que se ha aplicado los 5 V predeterminados.Si el adaptador admite más voltajes, puede hacer clic en el interruptor táctil para cambiar el voltaje de salida.Las luces de colores están encendidas y la fija [Rojo, Amarillo, Verde, Azul, Azul, Púrpura, Blanco] muestra la salida correspondiente del grupo de voltaje y corriente 1-7 mediante el adaptador de aplicación real.Si el adaptador no admite el modo PD, el tiempo de espera de la conexión es anormal o la aplicación no responde, las luces de colores parpadean en rojo.Configuración del modo:Cuando se enciende, las luces de colores parpadearán una vez y el color indica el modo de trabajo actual.Mantenga presionado el botón y luego enciéndalo.Después de que las luces de colores parpadeen rápidamente, suéltelo para ingresar a la configuración, presione brevemente para cambiar el color de las luces de colores, presione prolongadamente para guardar la luz apagada.Función correspondiente del color de la luz colorida:Rojo: botón para cambiar voltaje,Amarillo: aplicar para 8-10V,Verde: aplicar para 11-13V,Verde: aplicar para 14-16V,Azul: aplicar para 18-20 V,Púrpura: aplicar para el voltaje más alto,Blanco: Polling para todos los voltajes admitidos.Solicite la lógica de voltaje más alto: si transmite 5, 9, 20, 15 V, solicite 20 V.Solicite el valor de voltaje más alto en la transmisión.Si existen múltiples valores más altos, solicite el último.Solicite lógica de voltaje fijo: supone que configure 14-16 V, transmita 5, 14, 16, 15, 12 V, luego solicite 15 V, solicite el último voltaje en el rango de transmisión.Nota:1.Solo admite disparo de señuelo PD, no admite control de calidad u otra carga rápida, no admite puerto USB grande a línea de puerto C, ¡tenga cuidado de no comprar el incorrecto!2. Este producto es sólo para usuarios profesionales. Después de activar PD, está prohibido acceder a equipos que no puedan soportar la presión.
