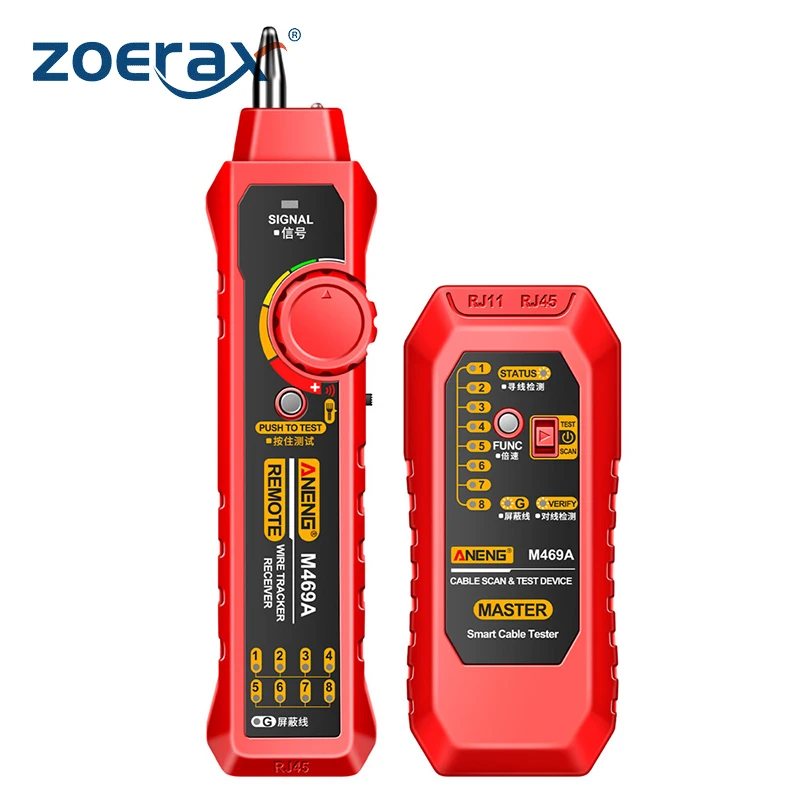

ZoeRax, rastreador de cables de red, analizador de red, RJ45, RJ11, línea telefónica, Detector de cables de red, rastreador, herramienta de Cables de medida

• ▲MULTIFUNCIÓN DE RASTREO DE CABLES-Localice rápidamente el punto de interrupción sin dañar la cubierta del cable, encuentre el cable en todos los tipos de conmutador Ethernet/ENRUTADOR/Terminal de PC conectado. Perfecto para rastrear RJ11, RJ45, cables u otros cables metálicos (a través del adaptador); y también con la función de mediciones positivas y negativas de la batería (10V-110V).

• ▲WIRE TRACKER-El buscador de línea puede rastrear no solo los cables LAN Ethernet, sino también los cables eléctricos y de altavoz cuando se conecta a la pinza de cocodrilo. En esta situación, los cables deben estar en estado de apagado, de lo contrario, las unidades se dañarán; Se recomienda rayar algunos de los cables cuando se conecta a través del clip; Seleccione "SCAN"; el emisor funciona correctamente si el indicador "SCAN" está encendido; utilice el receptor para encontrar los cables de destino.

• ▲PRUEBA DE RED Y LÍNEA TELEFÓNICA-El buscador de línea prueba el estado de conexión física de los cables de red, como circuito abierto, conexión corta, mal cableado y conexión inversa; use el emisor para probar el estado de funcionamiento de las líneas telefónicas (como juzgar TIP o RING Line), probar el nivel de línea, Detección de polaridad positiva y negativa; Ajuste el volumen del receptor presionando la perilla giratoria de volumen.

• ▲DISEÑO DE AURICULARES: con un par de auriculares, puede conectar el auricular al conector de recepción de auriculares para obtener información clara en un entorno ruidoso, ajuste la perilla de volumen para que el volumen sea el adecuado y evitar interferencias. Tenga en cuenta que si el sonido es bajo, debe verificar si la batería está apagada o no, y la linterna LED permite el funcionamiento en una situación oscura.

• ▲ Garantía de 3 meses y obtendrá: 1 emisor con doble interfaz RJ11 RJ45, 1 receptor con interfaz BNC, 1 par de auriculares, 1 cable adaptador de clip RJ11, 1 cable RJ45, 1 caja de almacenamiento, 1 manual de usuario en inglés, batería no incluida.

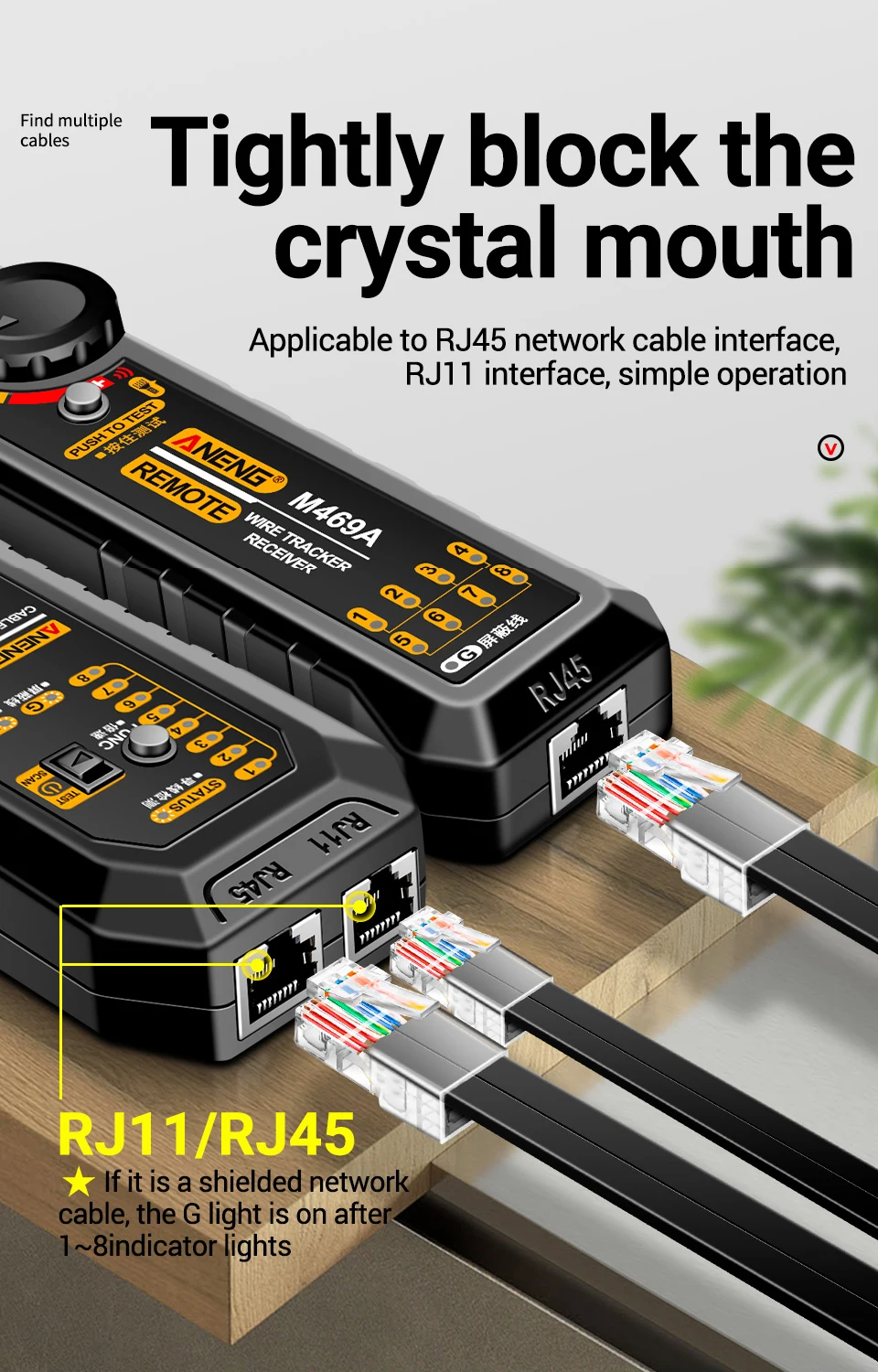

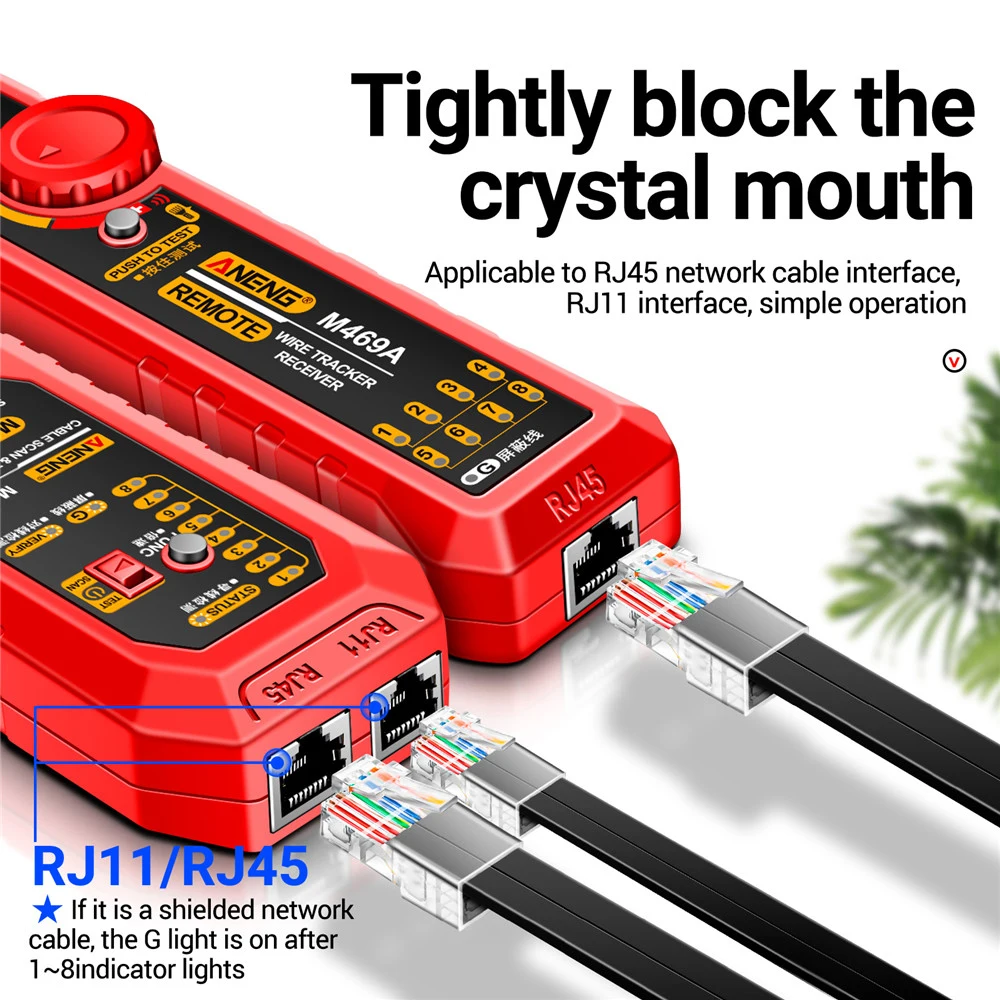

Bloquee firmemente el RJ45 Muth

Aplicable a la interfaz de cable de red RJ45 Interfaz RJ11, operación simple

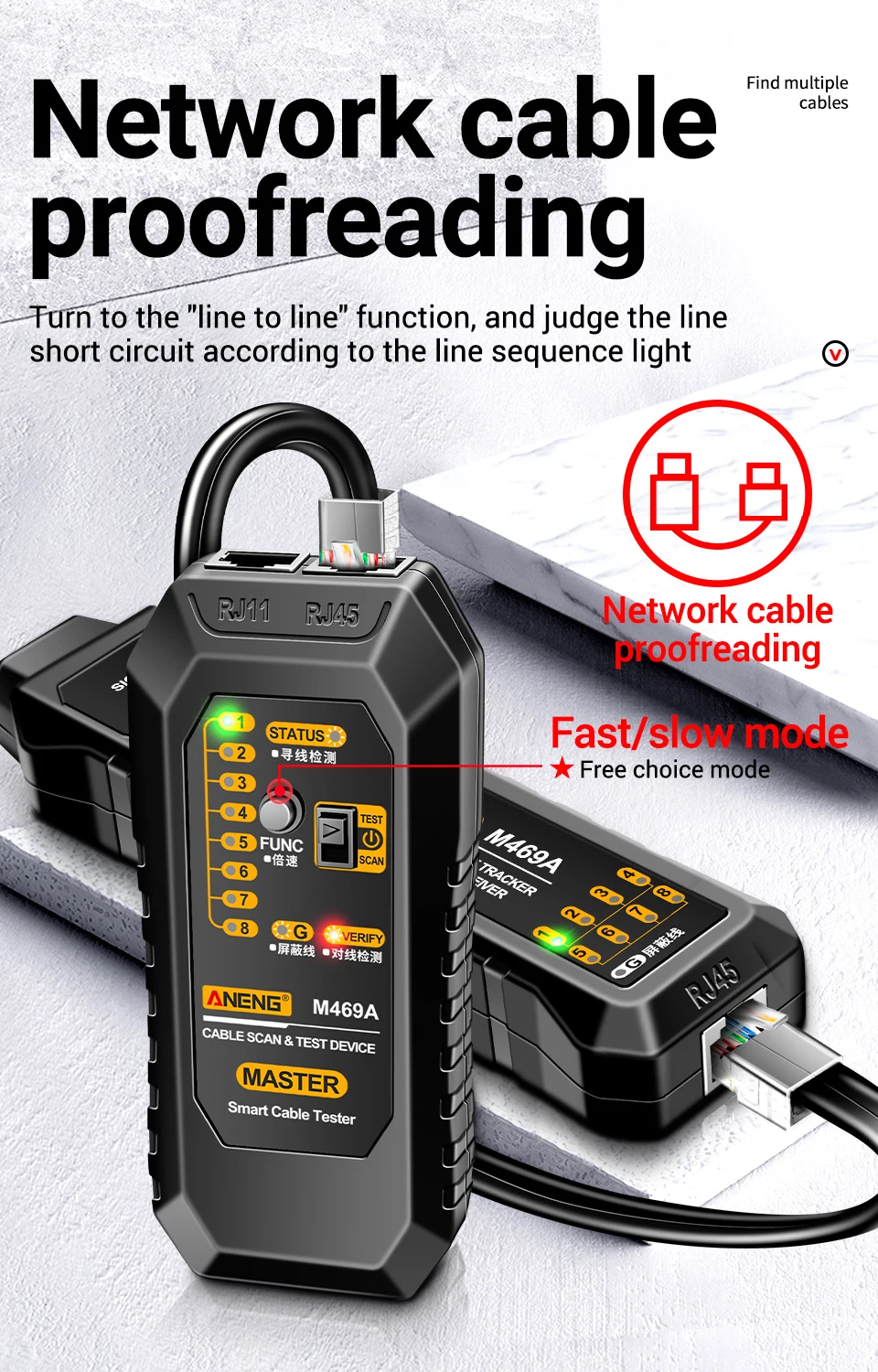

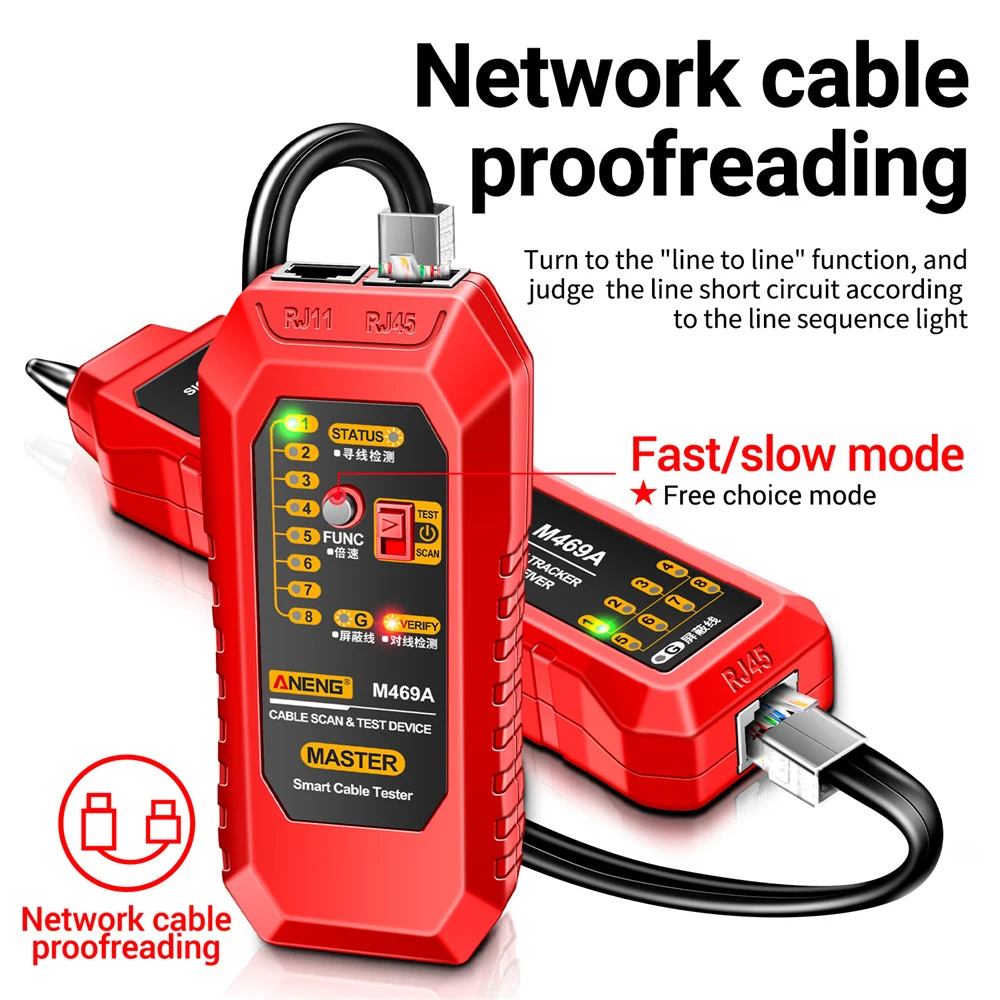

Corrección de cables de red

Gire a la función "línea a línea" y juzgue el cortocircuito de línea de acuerdo con la luz de secuencia de línea

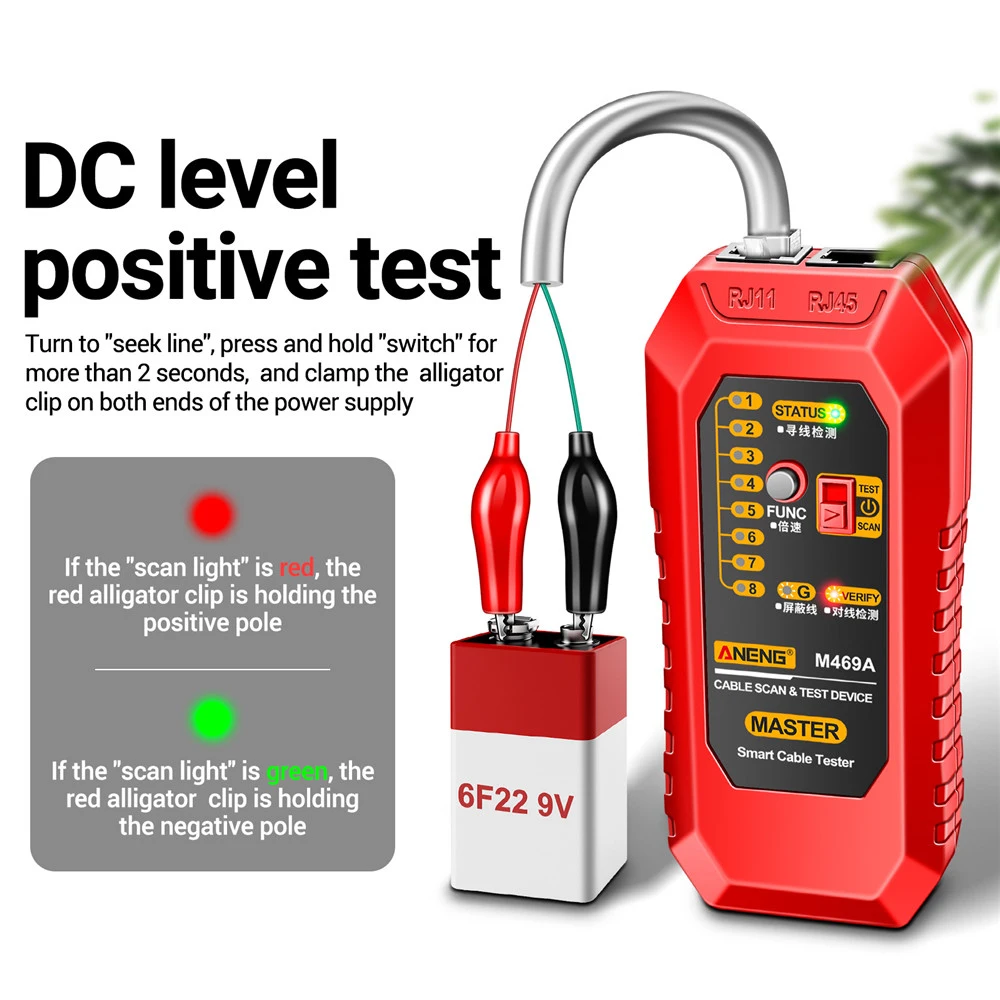

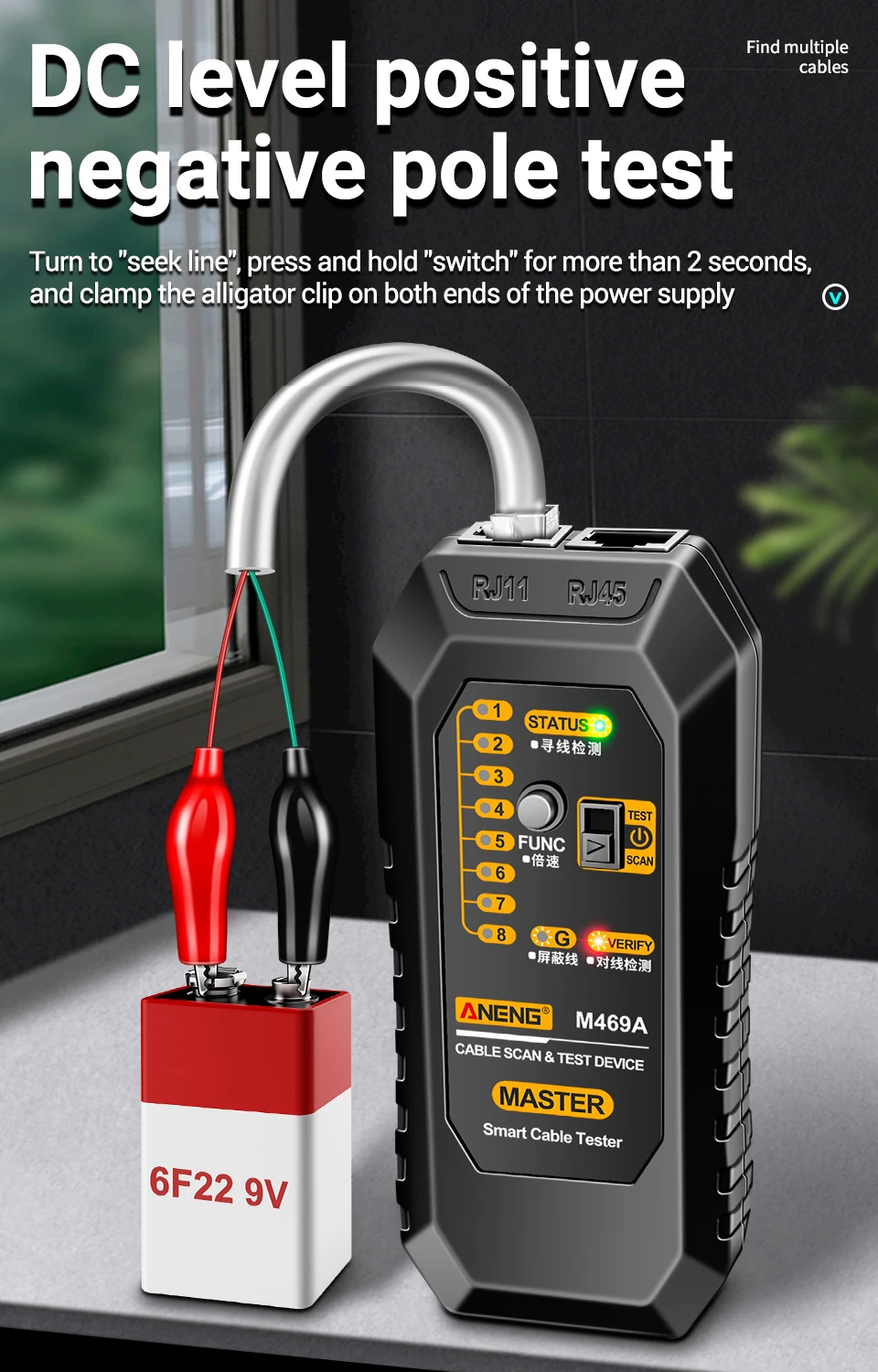

Prueba de polo Negativo Positivo de nivel de CC

Gire a "línea de búsqueda" y mantenga pulsado "Interruptor" durante más de 2 segundos. Y sujete la pinza de cocodrilo en ambos extremos de la fuente de alimentación

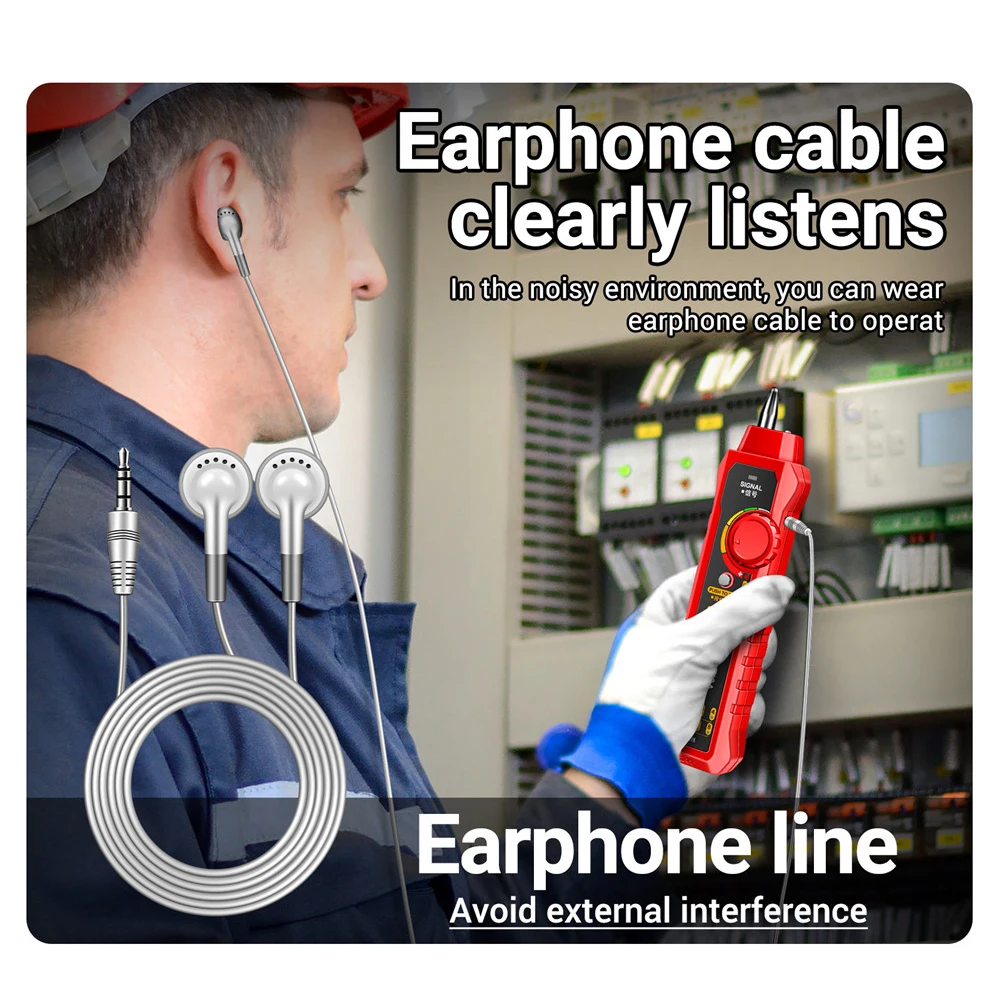

Cable para auriculares que escucha claramente

En el entorno ruidoso, puede usar el cable de los auriculares para operar y ajustar el volumen a través de la perilla

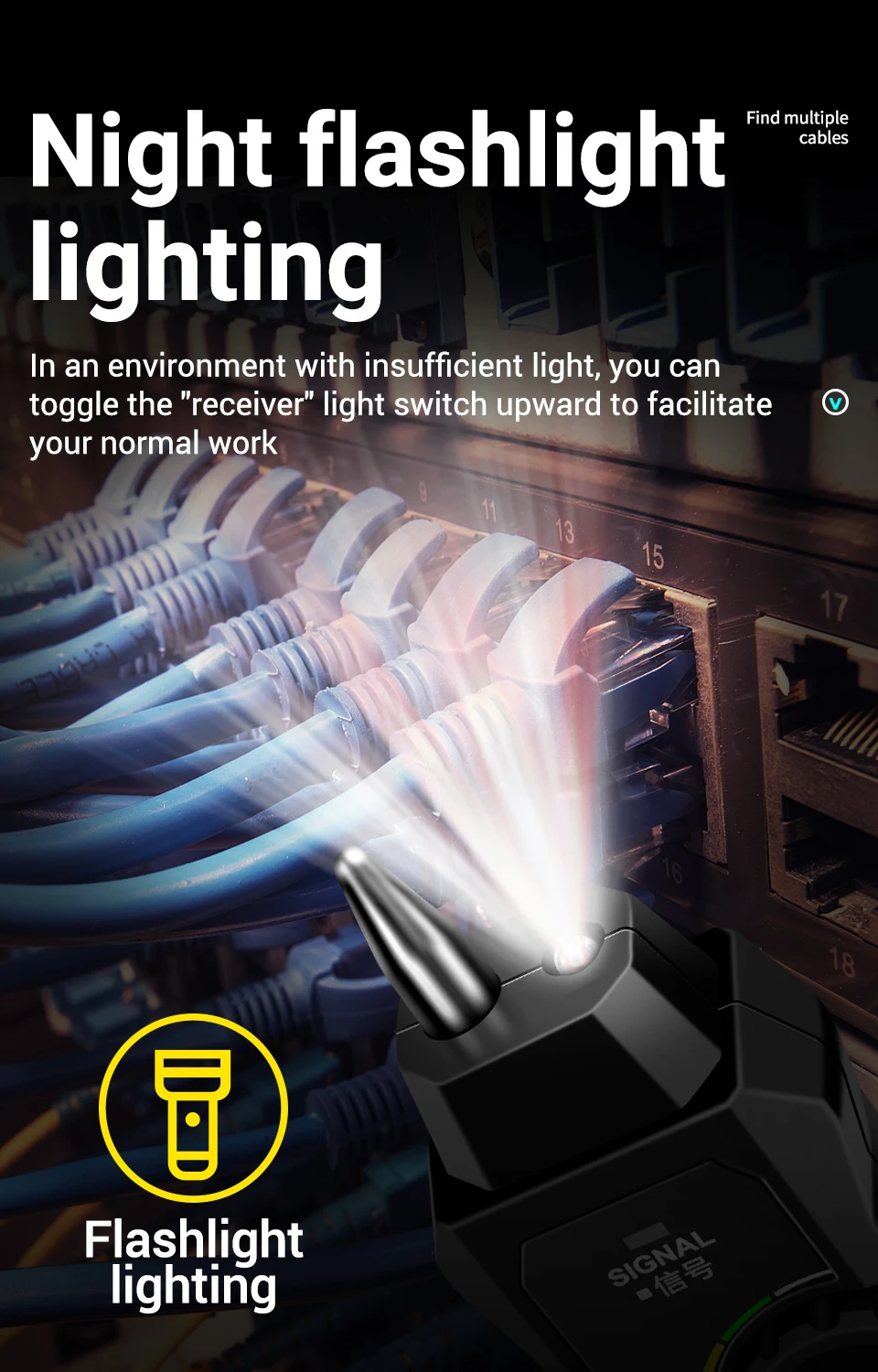

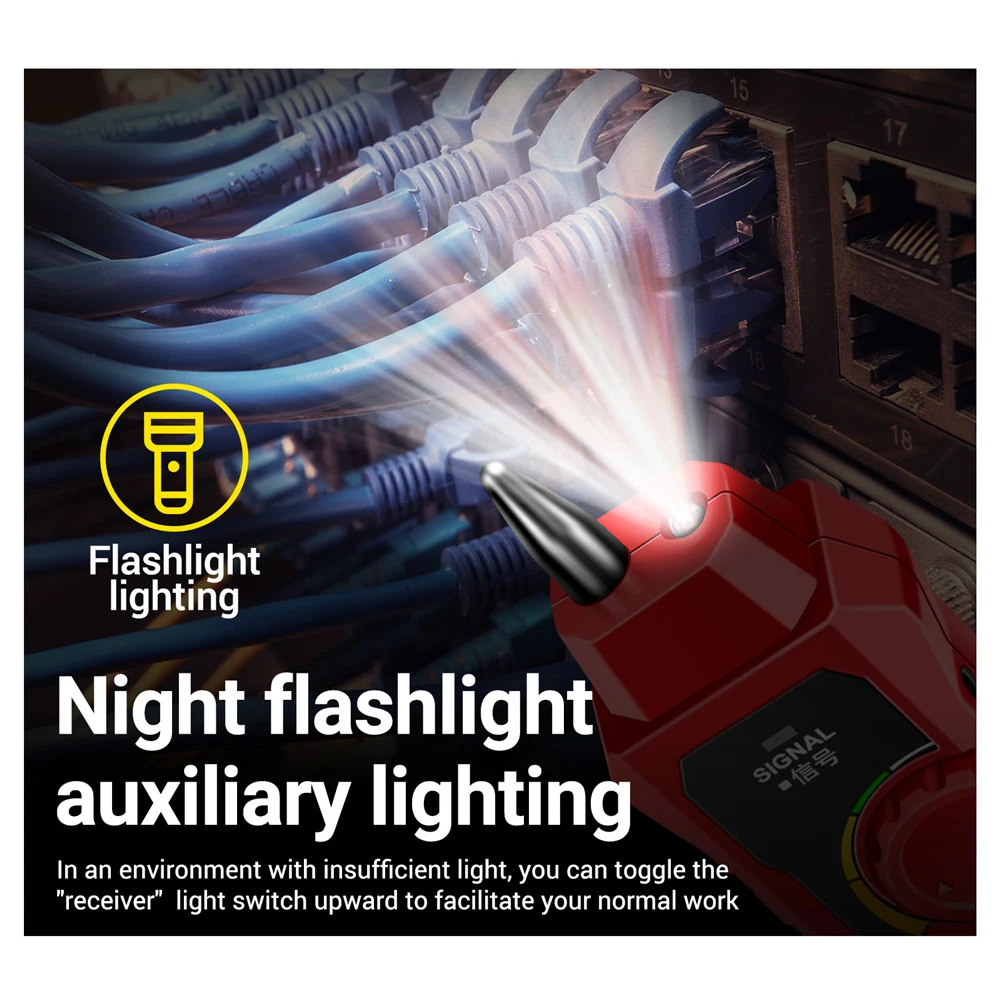

Iluminación de linterna

En un entorno con luz insuficiente, puede alternar el interruptor de luz "receptor" hacia arriba para facilitar su trabajo normal

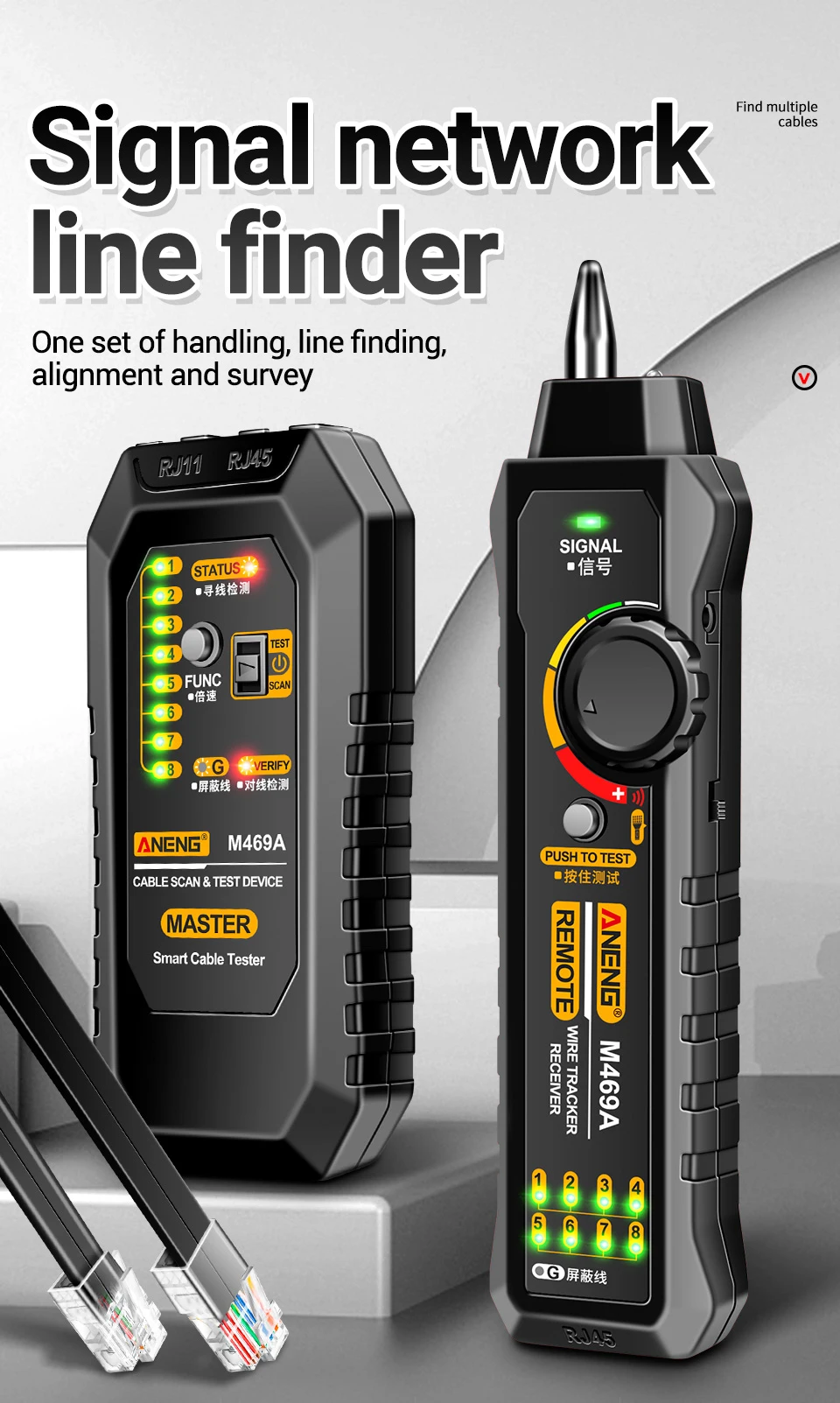

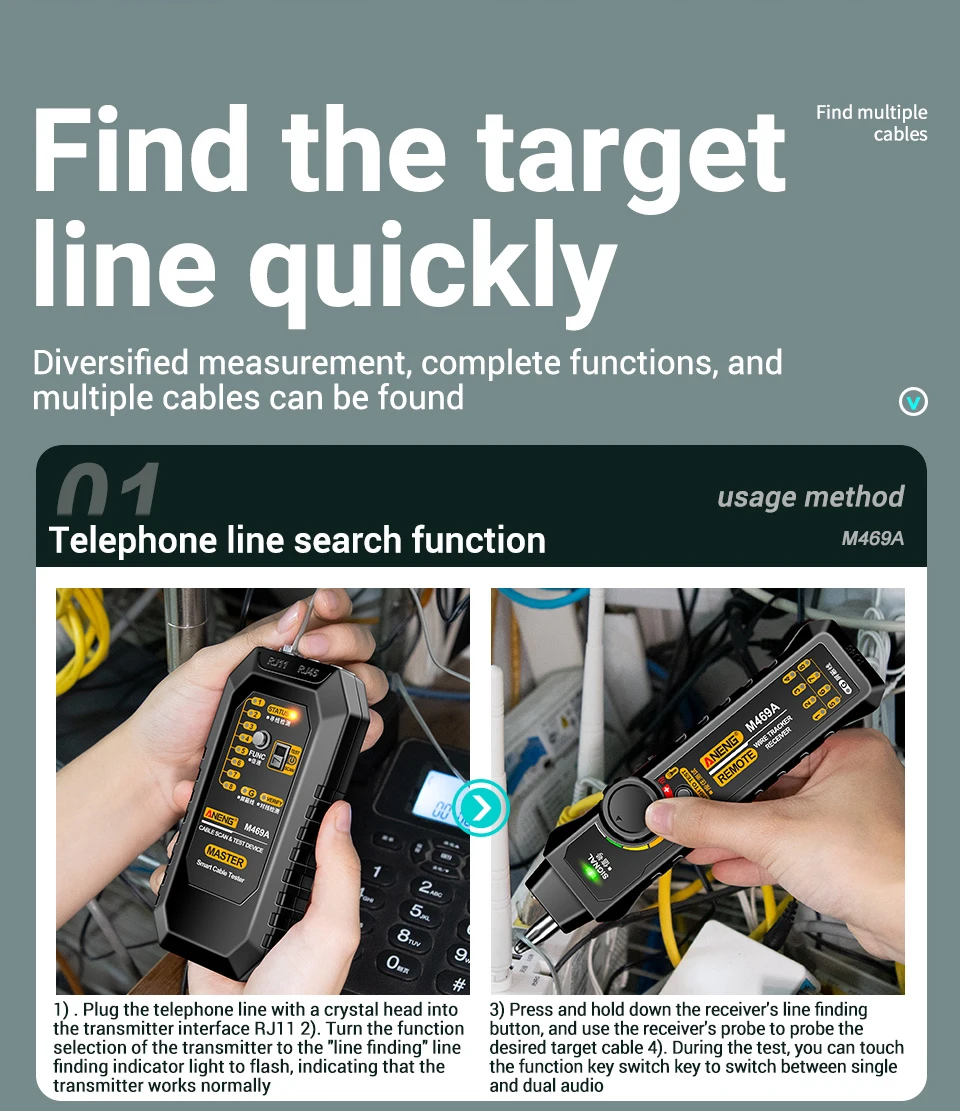

Encuentre la línea objetivo rápidamente

Se pueden encontrar mediciones diversificadas, funciones completas y múltiples cables

1) Conecte la línea telefónica con un cabezal de cristal en la interfaz del transmisor RJ11

2). Gire la selección de función del transmisor a la luz indicadora de búsqueda de línea "Búsqueda de línea" para parpadear, lo que indica que el transmisor funciona normalmente

3) Mantenga presionado el botón de búsqueda de línea del receptor y use la sonda del receptor para sondear el cable objetivo deseado

4). Durante la prueba, puede tocar la tecla de función para cambiar entre audio simple y dual.

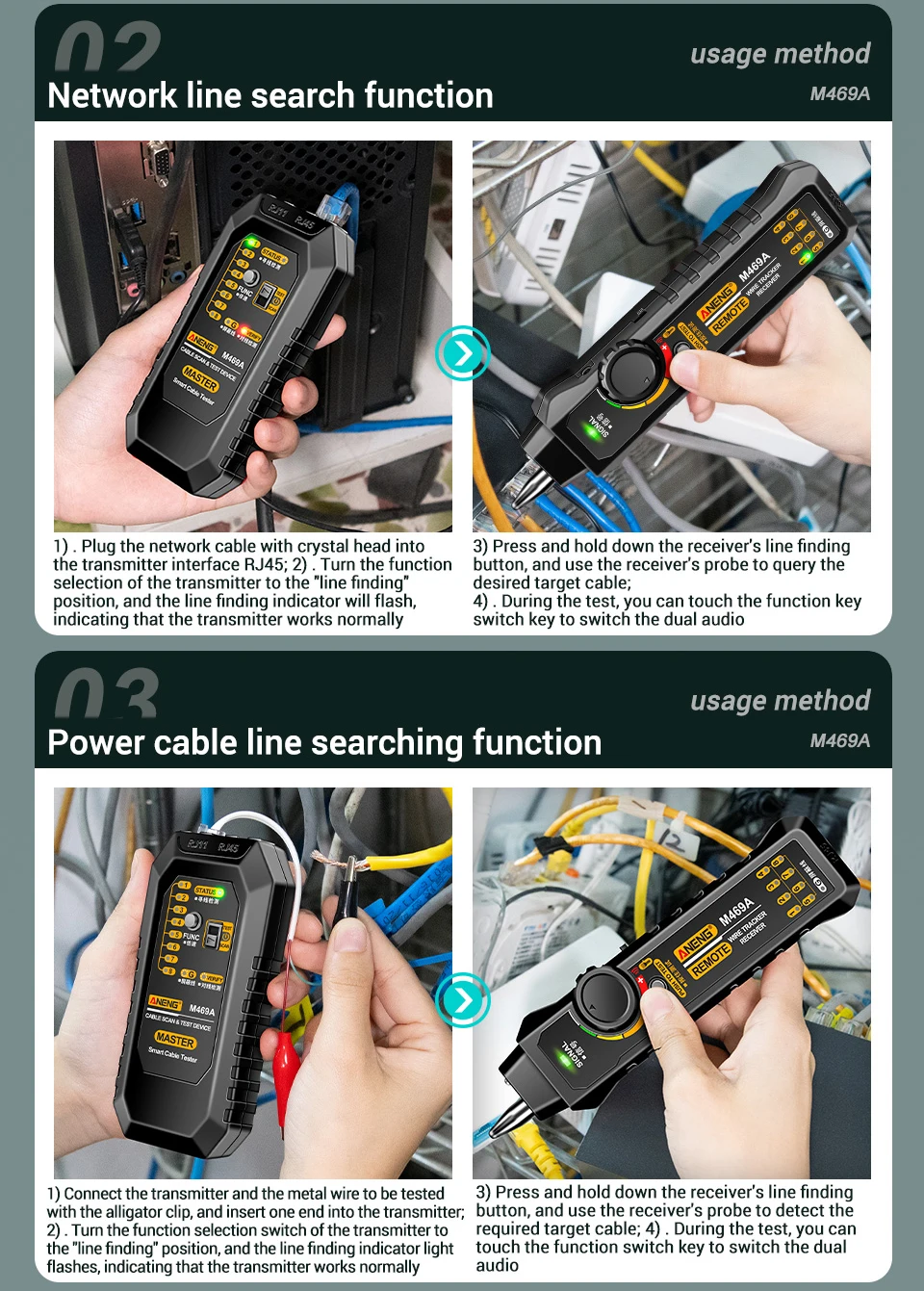

Función de búsqueda de línea de red

1). Enchufe el cable de red con el conector RJ45 en la interfaz del transmisor RJ45:

2) . Gire la selección de función del transmisor a la posición "Búsqueda de línea", y el indicador de búsqueda de línea parpadeará para indicar que el transmisor funciona normalmente

3) Mantenga presionado el botón de búsqueda de línea del receptor y use la sonda del receptor para consultar el cable objetivo deseado

4) . Durante la prueba, puede tocar la tecla del interruptor de la tecla de función para cambiar el audio dual

Función de búsqueda de línea de cable de alimentación

1) Conecte el transmisor y el cable metálico que se probará con la pinza de cocodrilo e inserte un extremo en el transmisor

2) . Gire el interruptor de selección de función hacia el transmisor a posición, y el indicador de búsqueda de línea Luz de búsqueda de línea "pestañas", lo que indica que el transmisor funciona normalmente

3) Mantenga presionado el botón de búsqueda de línea del receptor y use la sonda del receptor para detectar el cable de destino requerido;

4) . Durante la prueba, toque la tecla del interruptor de Función para cambiar el audio dual

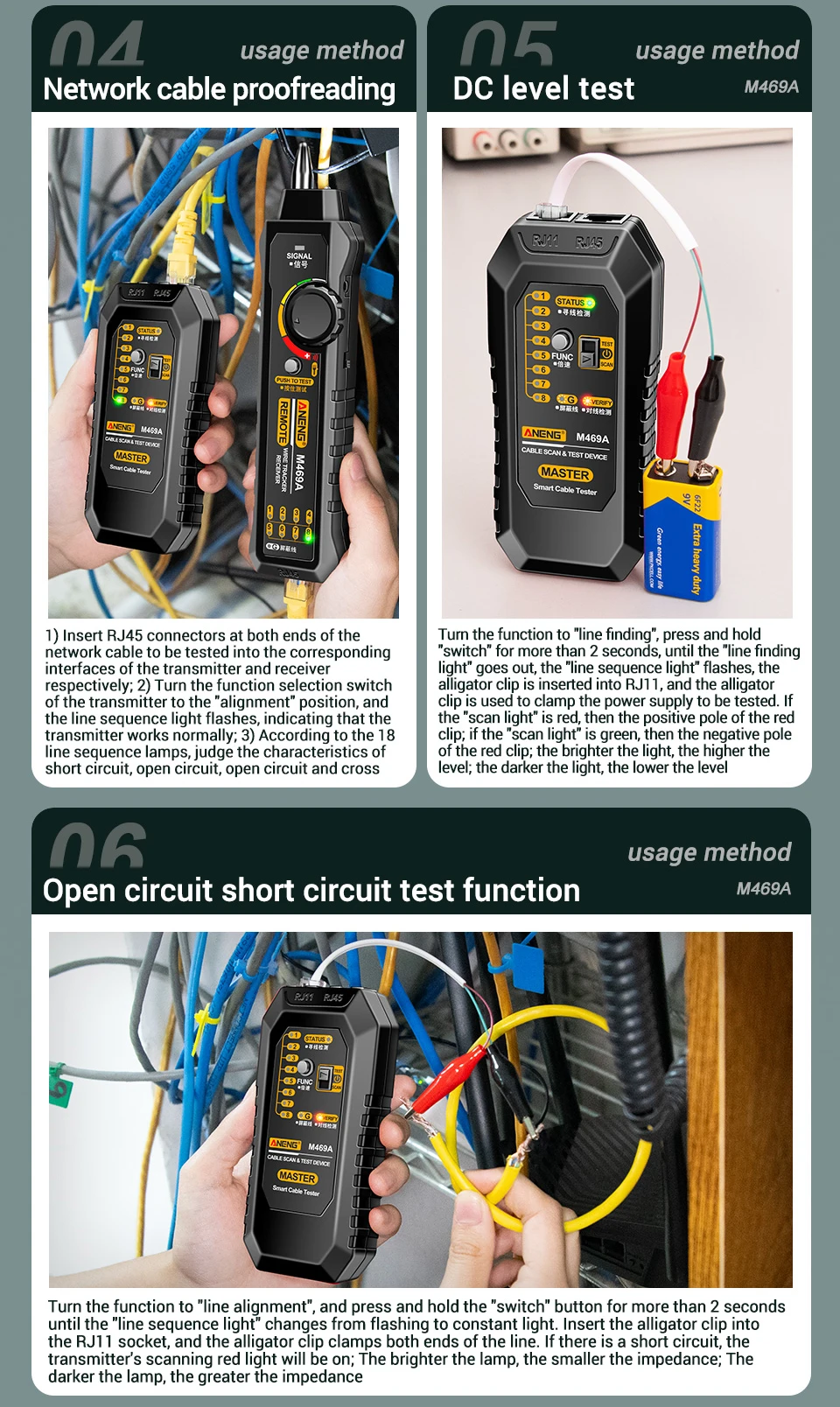

Corrección de cables de red

1) Inserte conectores RJ45 en ambos extremos del cable de red para probarlo en las interfaces correspondientes del transmisor y receptor respectivamente;

2) Gire el interruptor de Selección de función a la posición del transmisor de "alineación", y la luz de secuencia de línea parpadea, lo que indica que el transmisor funciona normalmente;

3) De acuerdo con las lámparas de secuencia de 18 líneas, juzgue las características de cortocircuito circuito abierto, circuito abierto y Cruz

Prueba de nivel DC

Gire la función a "Búsqueda de línea" y mantenga presionado el interruptor durante más de 2 segundos, hasta que la "luz de búsqueda de línea" se apague, la "luz de secuencia de línea" parpadee, la pinza de cocodrilo se inserta en RJ11.y la pinza de cocodrilo se utiliza para sujetar la fuente de alimentación a probar. Si la "luz de escaneo" es roja. Luego el polo positivo del clip rojo: si la "luz de escaneo" es verde, entonces el polo negativo del clip rojo; cuanto más brillante sea la luz, mayor será el nivel; cuanto más oscura Sea la luz, menor será el nivel

Función de prueba de cortocircuito de circuito abierto

Gire la función a "Alineación de línea". Y mantenga presionado el botón "cambiar" durante más de 2 segundos hasta que la "luz de secuencia de líneas" cambie de intermitente a luz constante. Inserte la pinza de cocodrilo en el enchufe RU11 y la pinza de cocodrilo sujeta ambos extremos de la línea. Si hay un cortocircuito, la luz roja de escaneo del transmisor estará encendida; Cuanto más brillante sea la lámpara, menor será la impedancia; Cuanto más oscura sea la lámpara, mayor será la impedancia

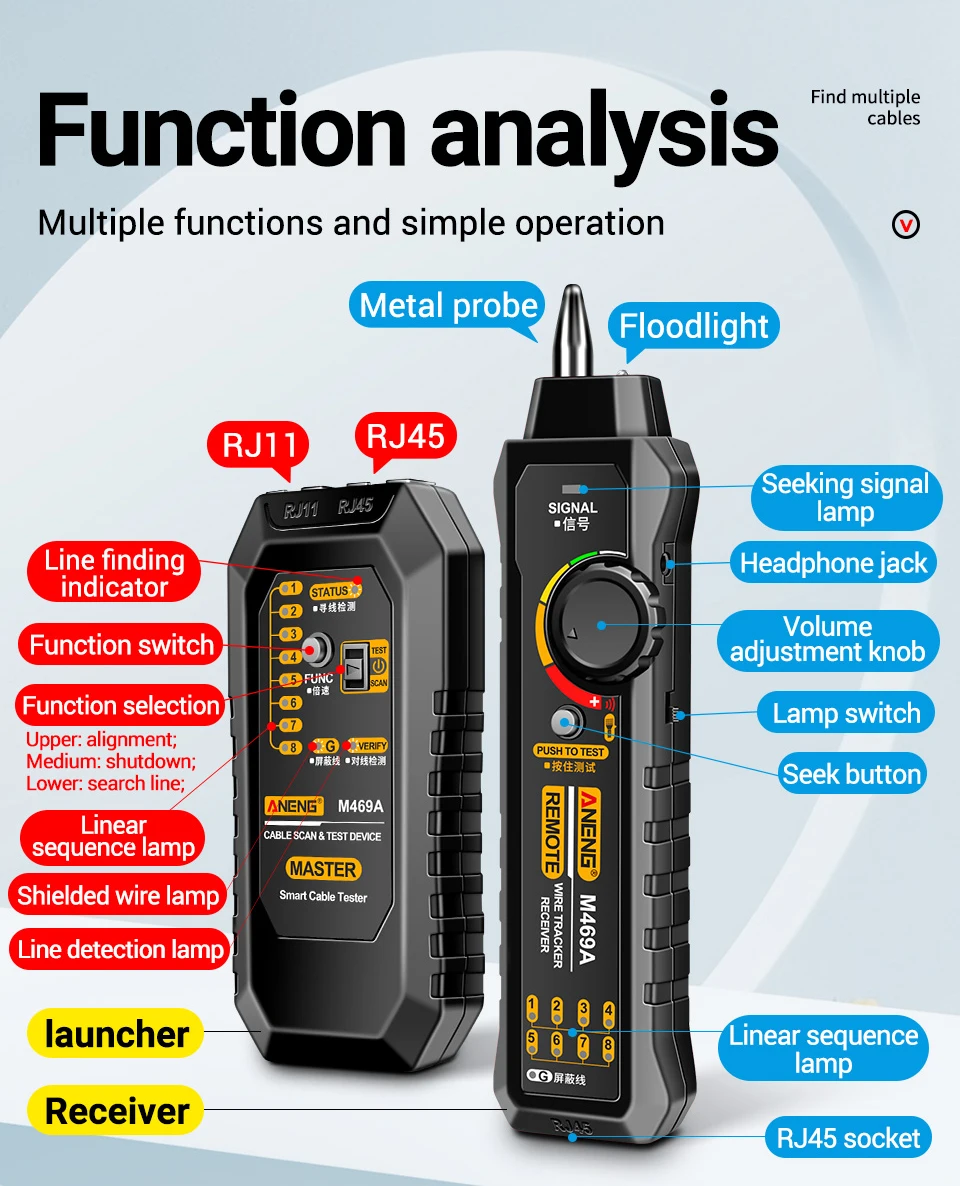

Análisis de funciones

Múltiples funciones y operación simple

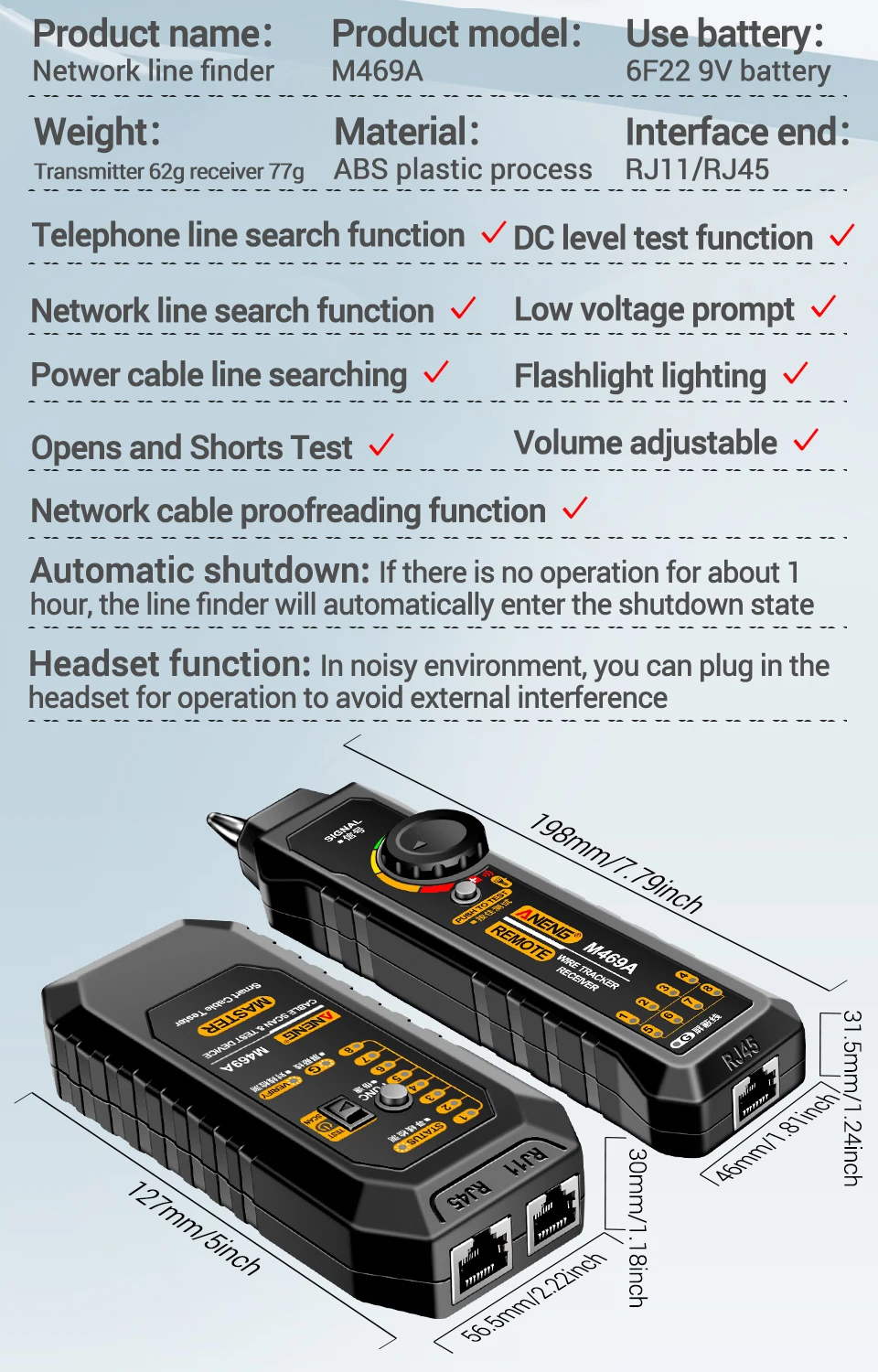

Información del producto

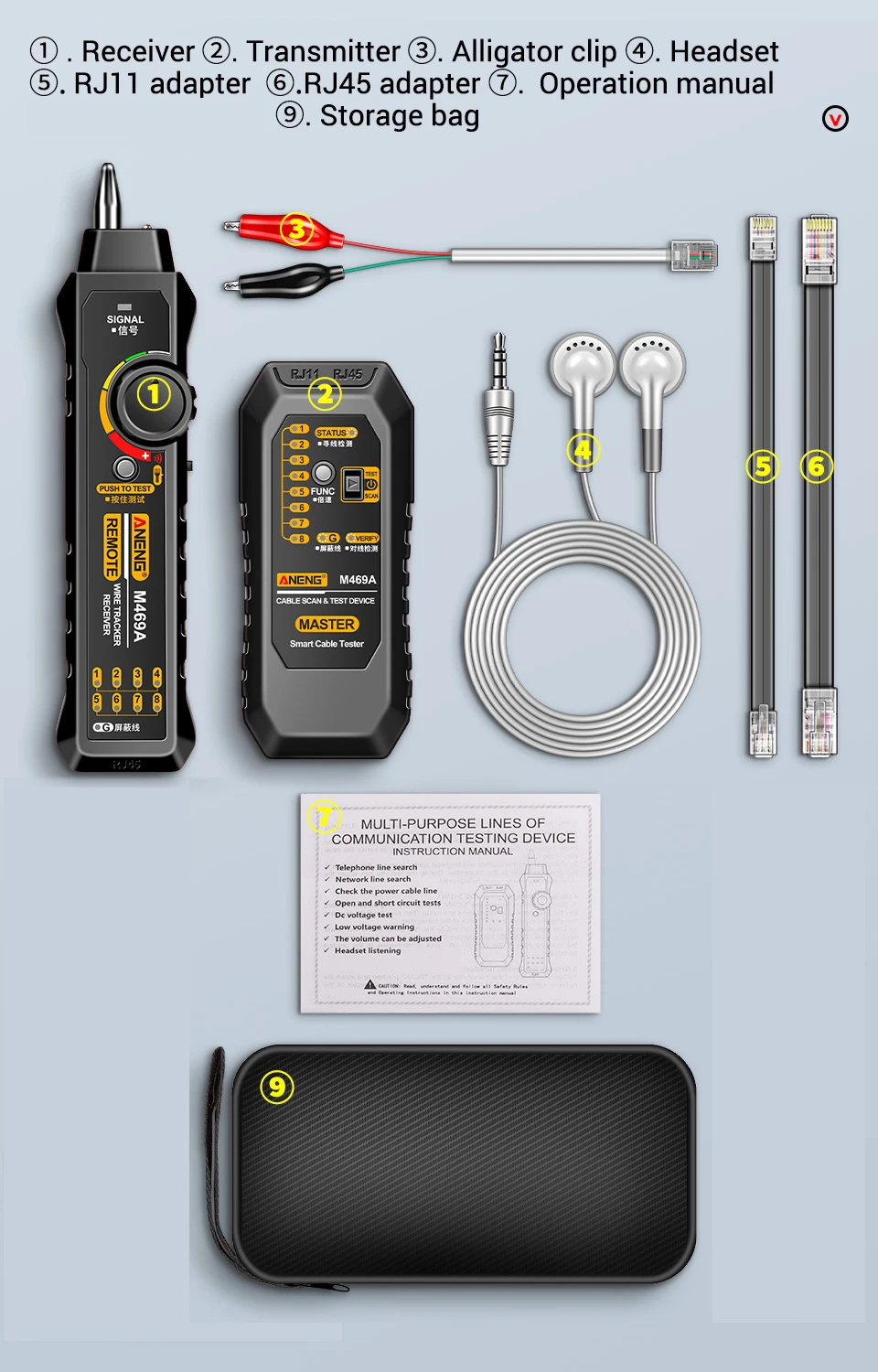

Lista de productos

Característica:

A. Búsqueda de línea telefónica

B. Búsqueda de línea de red

C. Compruebe la línea del cable de alimentación

D. Abra las pruebas de cortocircuito

E. Prueba de voltaje DC

F. Advertencia de bajo voltaje

G. El volumen se puede ajustar

H. Escucha con cabeza

Función rápida de bajo voltaje

Función auricular

Función foco

Función de volumen ajustable

Ahorro energético

Compruebe el cable de red

1. Inserte los conectores RJ45 en ambos extremos del cable de red para probarlos en los puertos correspondientes del transmisor y receptor respectivamente.

2. Gire el interruptor selector de función del transmisor a la posición de "prueba" y el indicador "VERIFICAR" se iluminará, lo que indica que el transmisor está funcionando normalmente.

3. Juzgando las características de cortocircuito, circuito abierto, circuito abierto y cruce de acuerdo con las 18 luces de secuencia.

4. Durante la prueba, puede tocar el botón "cambiar" para cambiar entre rápido y lento. Usando el método de escaneo automático, prueba rápida, pruebe el par trenzado 1,2,3,4,5,6,7,8, G por raíz (PAR), y puede distinguir cuál (PAR) está fuera de servicio, cortocircuito, circuito abierto, etc.
