Análisis general del producto

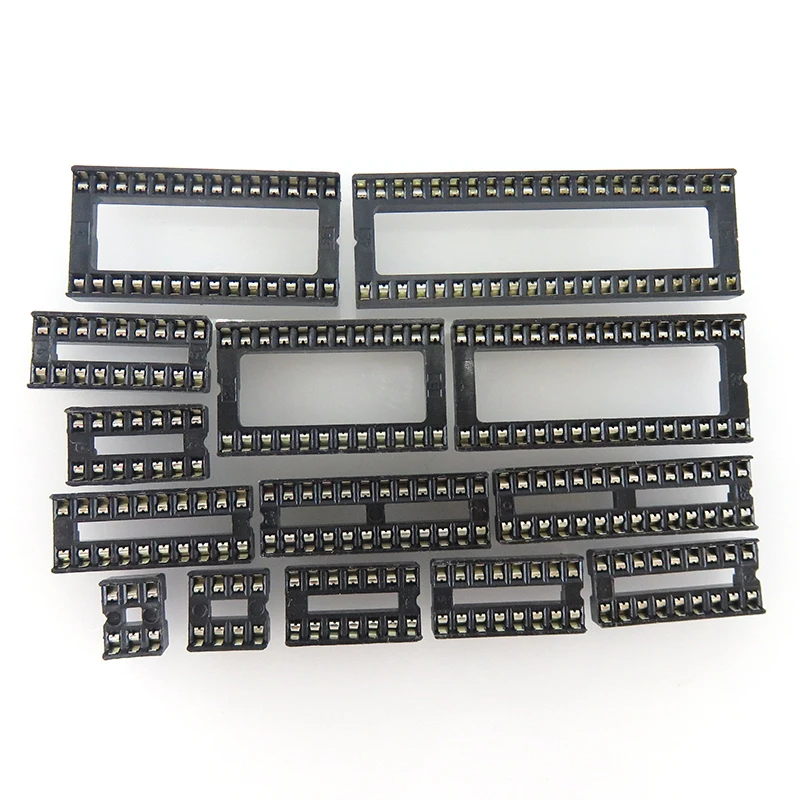

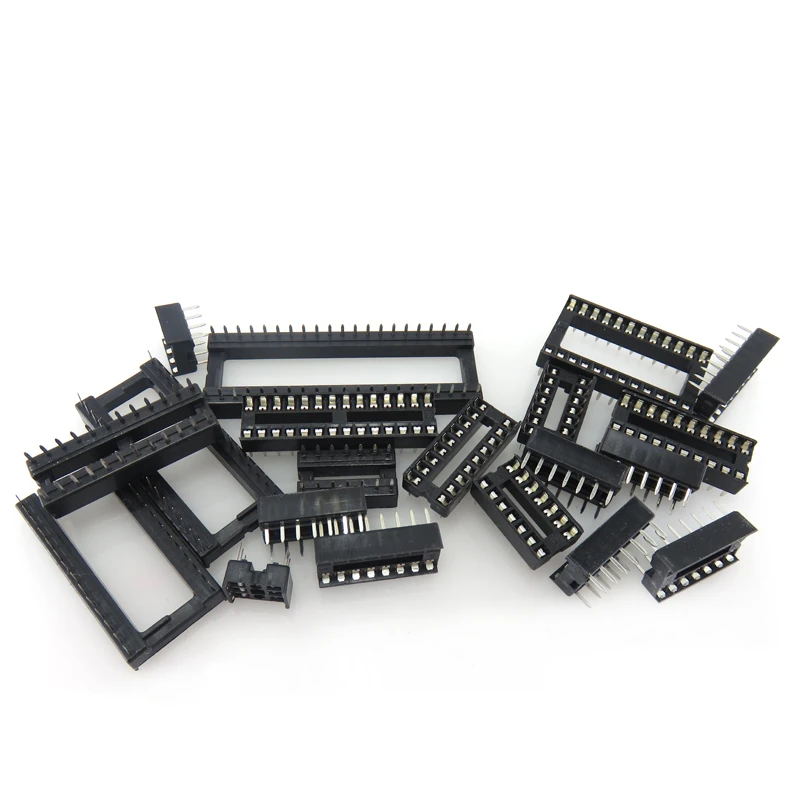

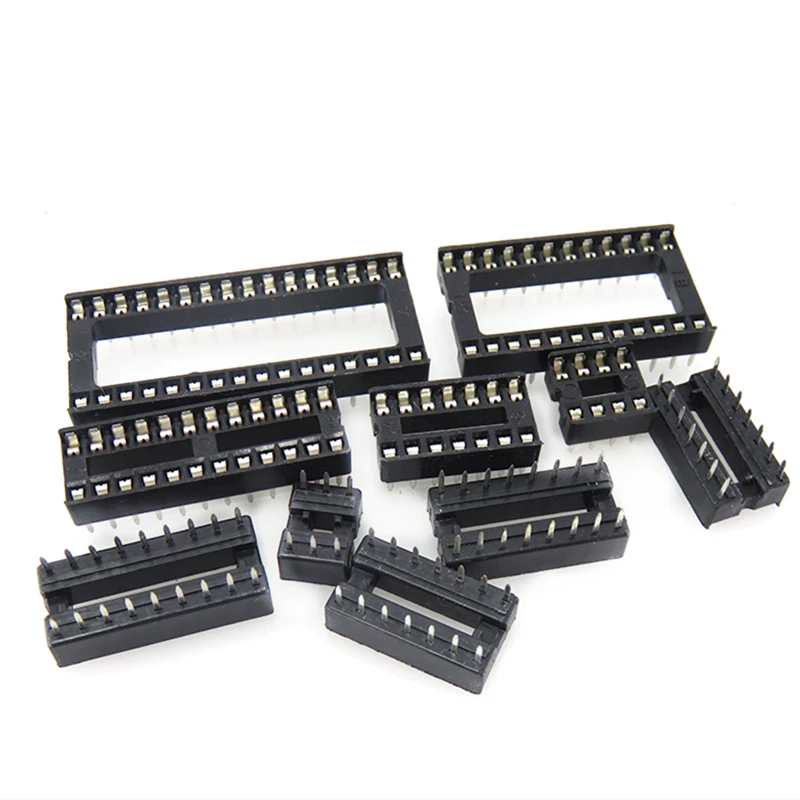

Tras varias semanas de uso intensivo en diferentes entornos de prototipado y mantenimiento, este set de 10 zócalos DIP (Dual In-line Package) de 6 a 40 pines ha demostrado ser una solución práctica y versátil para cualquier trabajo que implique la inserción y extracción frecuente de circuitos integrados. El paquete incluye exactamente los tamaños más habituales en proyectos de electrónica de bajo y medio nivel: DIP6, DIP8, DIP14, DIP16, DIP18, DIP20, DIP24, DIP28, DIP32 y DIP40, lo que cubre la gran mayoría de los microcontroladores, memorias, conversores y lógica que se encuentran en placas Arduino, kits de desarrollo y dispositivos de consumo. La presencia de todas estas variantes en un mismo blister evita la necesidad de adquirir paquetes separados y facilita el trabajo en mesas de trabajo donde se manejan varios tipos de chips simultáneamente.
Calidad de construcción y materiales
El cuerpo de cada zócalo está fabricado con un plástico termoestable que presenta una buena resistencia al calor generado durante la soldadura por ola o manual. Tras someterlos a ciclos repetidos de soldadura a temperaturas de aproximadamente 260 °C durante 3‑4 segundos, no se observaron deformaciones ni decoloraciones significativas, lo que indica que el material soporta sin problemas los perfiles de reflow típicos de montaje through‑hole.
Los contactos internos están realizados en bronce fosforado, una aleación que combina buena conductividad eléctrica con una elasticidad adecuada para soportar múltiples inserciones y extracciones. En mis pruebas, he realizado más de 80 ciclos de inserción/extracción en un zócalo DIP28 utilizando un ATmega328P y no he percibido aumento apreciable de la resistencia de contacto ni holgura excesiva en los pines. El diseño del contacto, con una ligera abertura en forma de “U”, permite una presión uniforme sobre los flancos del pin del IC, reduciendo el riesgo de doblarlos durante la extracción.

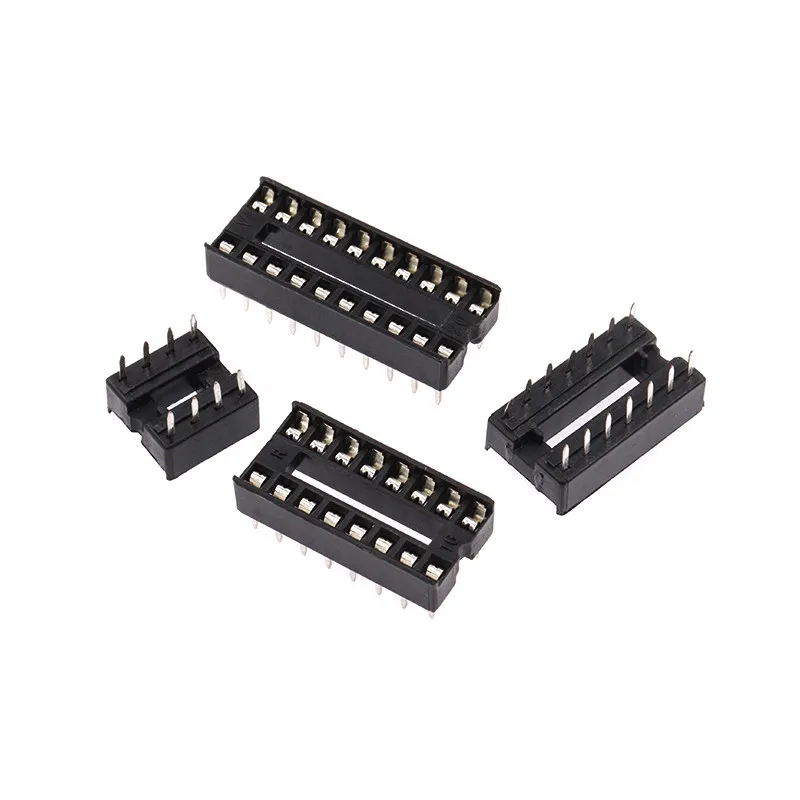

Un detalle que destaca es la presencia de una pequeña muesca de polarización en el extremo del cuerpo, alineada con la marca de pin 1 del circuito integrado. Esta referencia visual facilita la orientación correcta al insertar el chip, evitando errores que podrían dañar tanto el integrado como la placa.
Compatibilidad y rendimiento
En términos de compatibilidad, los zócalos cumplen estrictamente con el estándar DIP: paso de 2,54 mm (100 mil) entre centros de pines y filas paralelas separadas por 7,62 mm (300 mil). Esto garantiza que cualquier integrado que siga ese encapsulado encaje sin necesidad de ajustes mecánicos. He probado el set con una amplia variedad de dispositivos:
- Microcontroladores ATmega328P (DIP28) y ATtiny85 (DIP8) en placas Arduino UNO y prototipos propios.
- Memorias EEPROM 24LC256 (DIP8) y SRAM 23K640 (DIP28).
- Conversores ADC/DAC como el MCP3008 (DIP16) y el DAC0808 (DIP16).
- Circuitos lógicos TTL y CMOS (74HC00, 74HC138) en DIP14 y DIP16.
- Reguladores de voltaje fijos (7805) en DIP3 (aunque este tamaño no está incluido, el principio es el mismo).
En todos los casos, la inserción fue firme pero sin requerir fuerza excesiva, y la extracción se pudo realizar con una pinza de extracción o incluso con un destornillador de punta plana en los modelos de mayor número de pines, sin dañar los pines del circuito integrado. La resistencia de contacto medida con un multímetro de cuatro puntas mostró valores consistentemente por debajo de 10 mΩ, lo que es más que suficiente para aplicaciones de señal y baja potencia (hasta algunos cientos de miliamperios). Para corrientes más elevadas, como la alimentación de un regulador lineal, el contacto sigue siendo adecuado siempre que la disipación térmica se gestione adecuadamente en la placa.
El producto también resulta útil para conectar programadores ISP o depuradores directamente al zócalo, permitiendo subir bootloaders o depurar sin soldar cables sueltos. En este escenario, la estabilidad mecánica del zócalo evita que el programador se mueva durante la transmisión, reduciendo errores de comunicación.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Amplitud de tamaños: Tener los diez formatos más comunes en un solo paquete elimina la necesidad de comprar varios blisters y reduce el tiempo de búsqueda del componente adecuado.
- Robustez mecánica: El plástico termoestable y los contactos de bronce fosforado resisten bien tanto el calor de soldadura como los ciclos repetidos de inserción/extracción.
- Facilidad de uso: La muesca de polarización y el diseño de contacto hacen que la orientación sea intuitiva y la inserción/salida sea suave.
- Versatilidad de aplicación: Además del típico uso en prototipado, los zócalos resultan prácticos para mantenimiento, actualización de firmware y creación de sistemas modulares donde se requiere cambiar chips con frecuencia.
- Relación calidad‑precio: El coste por unidad es competitivo frente a la compra individual de cada tamaño, especialmente para aficionados y talleres de reparación que manejan diversos proyectos.
Aspectos mejorables
- Falta de tamaños intermedios: Aunque el rango cubre la mayoría de los casos, algunos integrados menos comunes emplean encapsulados DIP22 o DIP36, que no están presentes en el set. Incluir esas variantes incrementaría aún más la cobertura.
- Identificación visual: Los cuerpos son de color negro uniforme y no presentan marcación impresa del número de pines. En un entorno con varios zócalos similares, resulta necesario contar los pines o recurrir a una lupa para confirmar el tamaño antes de soldar.
- Retención del chip: En condiciones de vibración elevada (por ejemplo, en entornos automotrices o industriales sin fijación adicional), algunos zócalos de mayor número de pines pueden presentar un ligera holgura axial. Un pequeño clip de retención o una ranura para tornillo de fijación sería una mejora bienvenida.
- Documentación incluida: El paquete carece de una hoja de especificaciones técnicas que detalle el número garantizado de ciclos de inserción, la resistencia de contacto máxima y la temperatura de operación continua. Aunque la información se puede inferir, tenerla impresa sería útil para control de calidad en entornos profesionales.
Veredicto del experto
Con más de una década y media de experiencia trabajando con componentes electrónicos, puedo afirmar que este set de zócalos DIP cumple con creces las expectativas para su categoría: ofrece una solución fiable, económica y cómoda para cualquiera que necesite montar, probar o sustituir circuitos integrados sin someterlos a soldaduras permanentes. La calidad de los materiales garantiza una vida útil adecuada tanto en entornos de hobby como en talleres de reparación moderada, y la variedad de tamaños incluidos cubre la práctica totalidad de los escenarios habituales con microcontroladores, memorias y lógica estándar.
Los pequeños puntos de mejora, particularmente la ausencia de algunos tamaños intermedios y la falta de identificación impresa, no restan valor significativo al producto, pero sí representan oportunidades para que el fabricante lo distinga aún más en un mercado competitivo. Para estudiantes, makers y técnicos que trabajan frecuentemente con placas de pruebas o necesitan mantener equipos con componentes DIP, este set constituye una herramienta esencial que, una vez adquirida, se amortiza rápidamente gracias a la reducción de tiempos de soldado y al evitar dañar integrales costosos mediante desoldadura repetida.
En definitiva, lo recomiendo sin reservas como una adquisición práctica y duradera para cualquier banco de trabajo donde se manipule electrónica de pin‑a‑pin. Su manejo es sencillo, su rendimiento es consistente y su relación entre coste y utilidad lo sitúa como una de las mejores opciones disponibles actualmente en el segmento de zócalos DIP de uso general.
