Descripción
Características:
1. El uso de materiales de alta calidad, duraderos

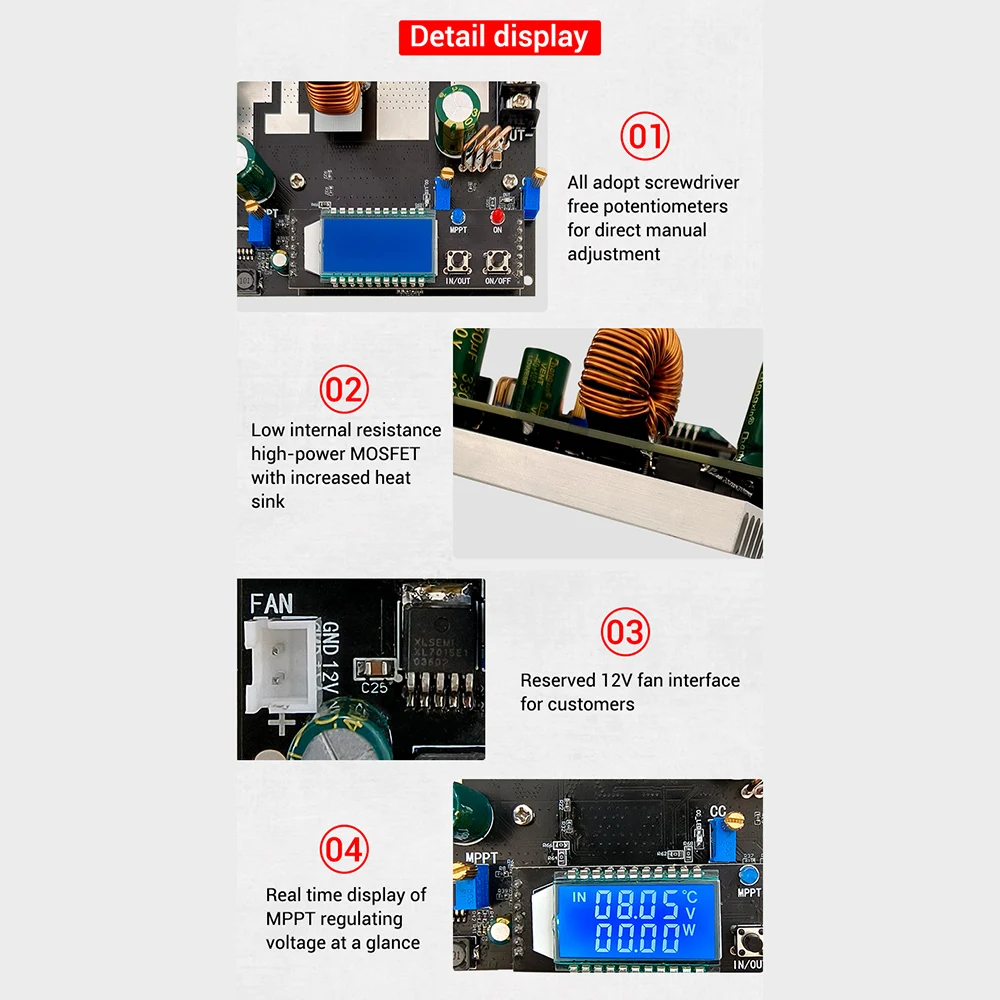

2. Todos los potenciómetros sin tornillos se pueden ajustar directamente de forma manual, lo que es más conveniente de usar.

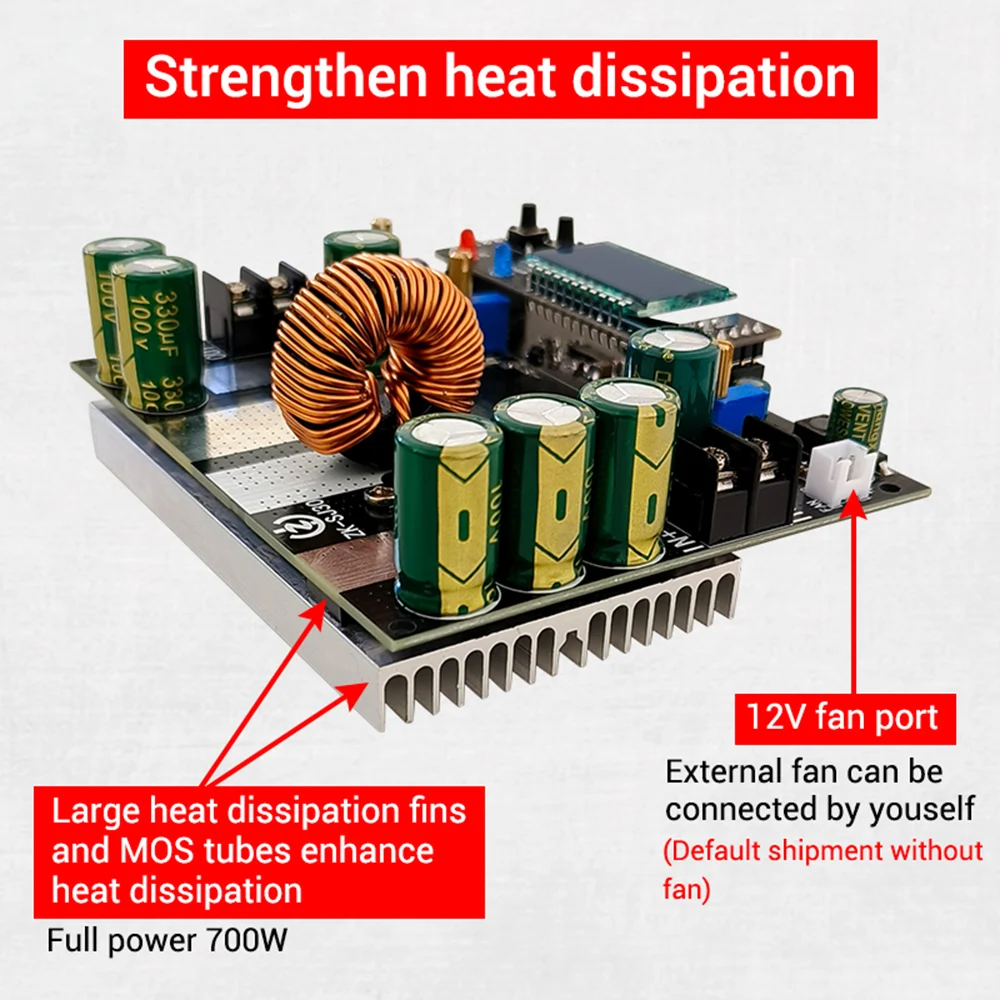

3. Tubo MOS de alta potencia de baja resistencia interna, aumenta el disipador de calor, rendimiento estable de máxima potencia de 700W
4. Pantalla en tiempo real de ajuste de voltaje MPPT, uso más claro
5. Interfaz DE VENTILADOR DE RESERVA DE 12V para clientes, bricolaje gratis
6. Amplia gama de uso, carga solar, carga de batería de litio, Unidad de corriente constante LED, fuente de alimentación regulada, etc.

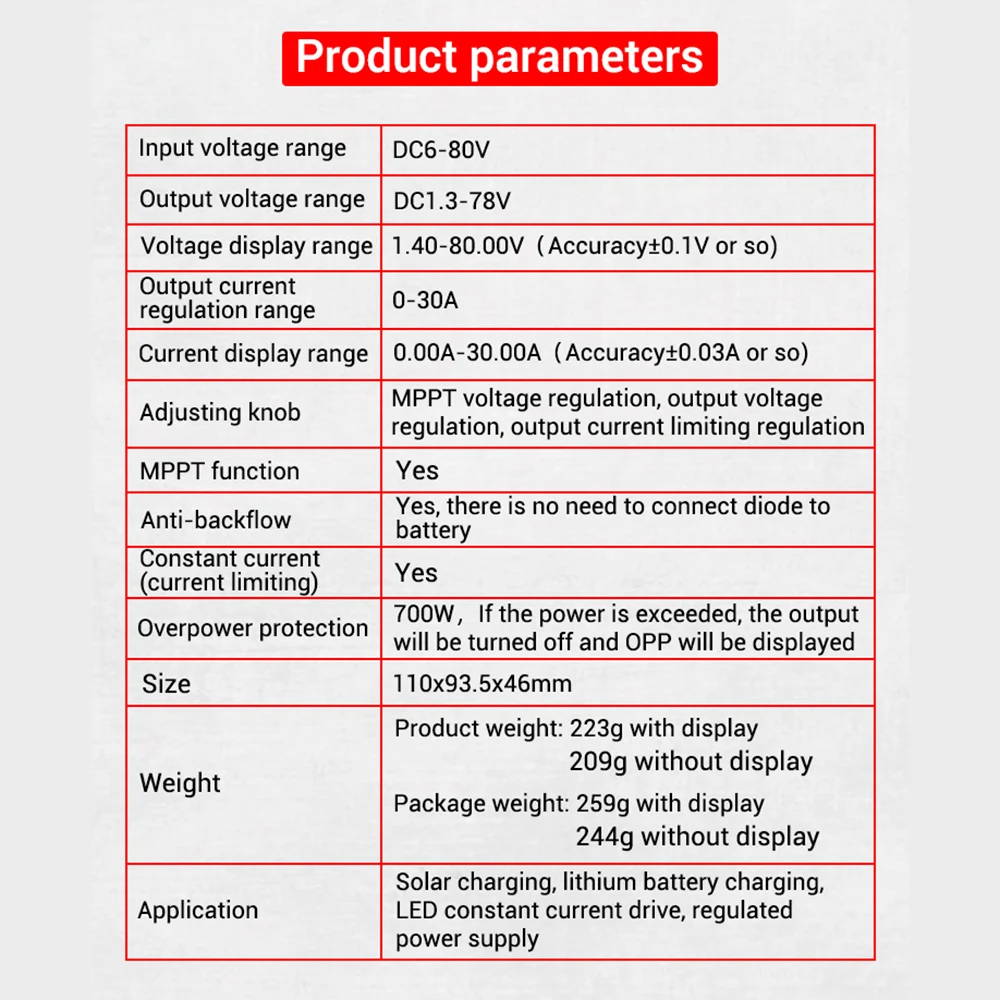

Parámetros:
Rango de voltaje de entrada:
Rango de voltaje de salida:
Rango de visualización de voltaje: 1,40-80,00 V (precisión ± 0,1 V)
Rango de ajuste de corriente de salida: 0-30A
Rango de visualización actual:-30.00A 0.00A (precisión + 0.03A más o menos)

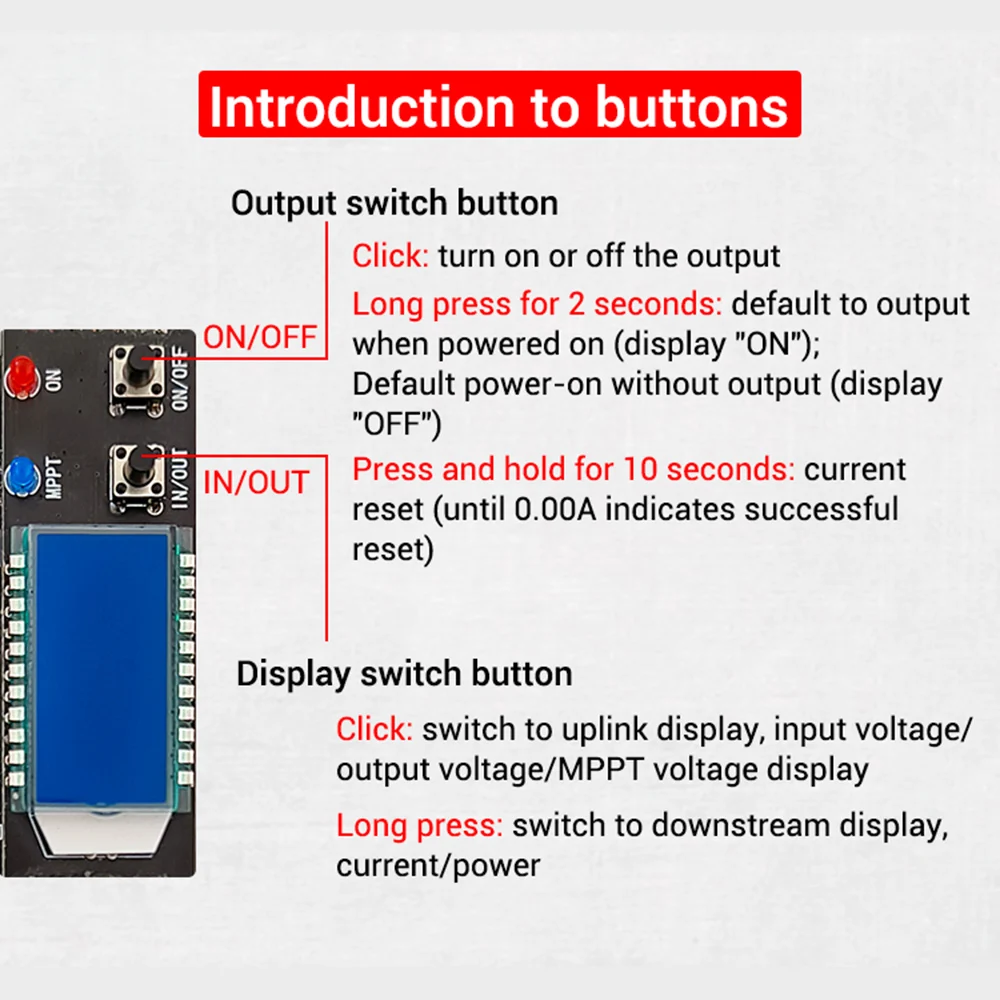

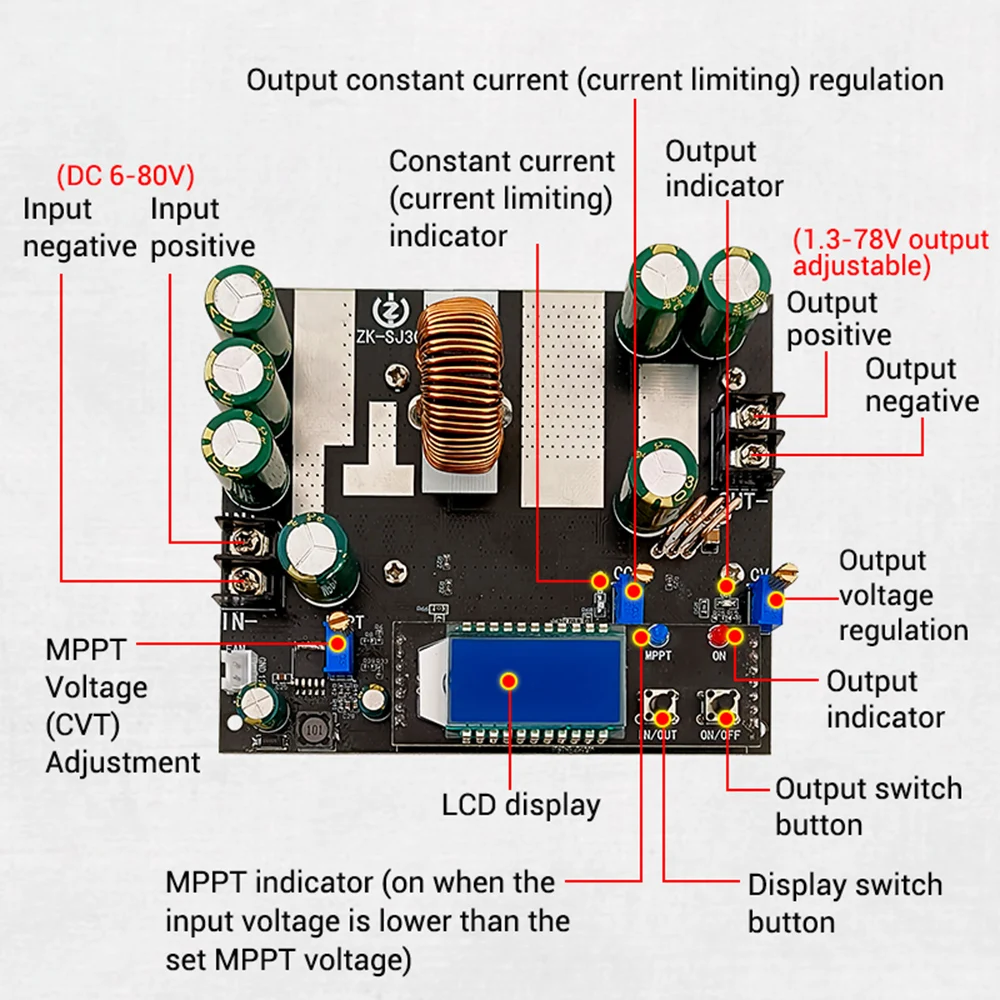

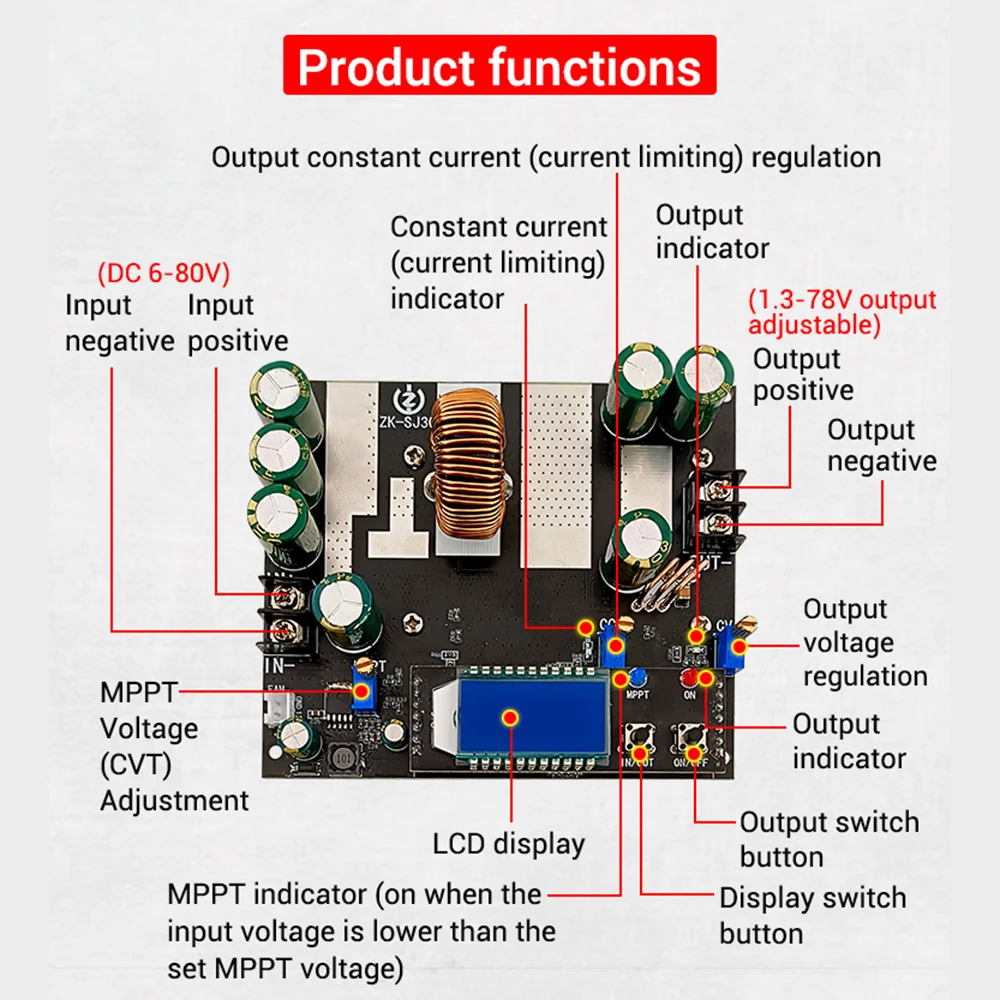

Perilla de ajuste: regulación de voltaje MPPT, regulación de voltaje de salida, regulación de limitación de corriente de salida
Función MPPT: Sí
Anti-Relleno: Sí, no se requiere ningún diodo de serie para la conexión de la batería
Corriente constante (Limitación de corriente): Sí
Sobre la protección de energía: 700W, la potencia apagará la salida, mostrará OPP

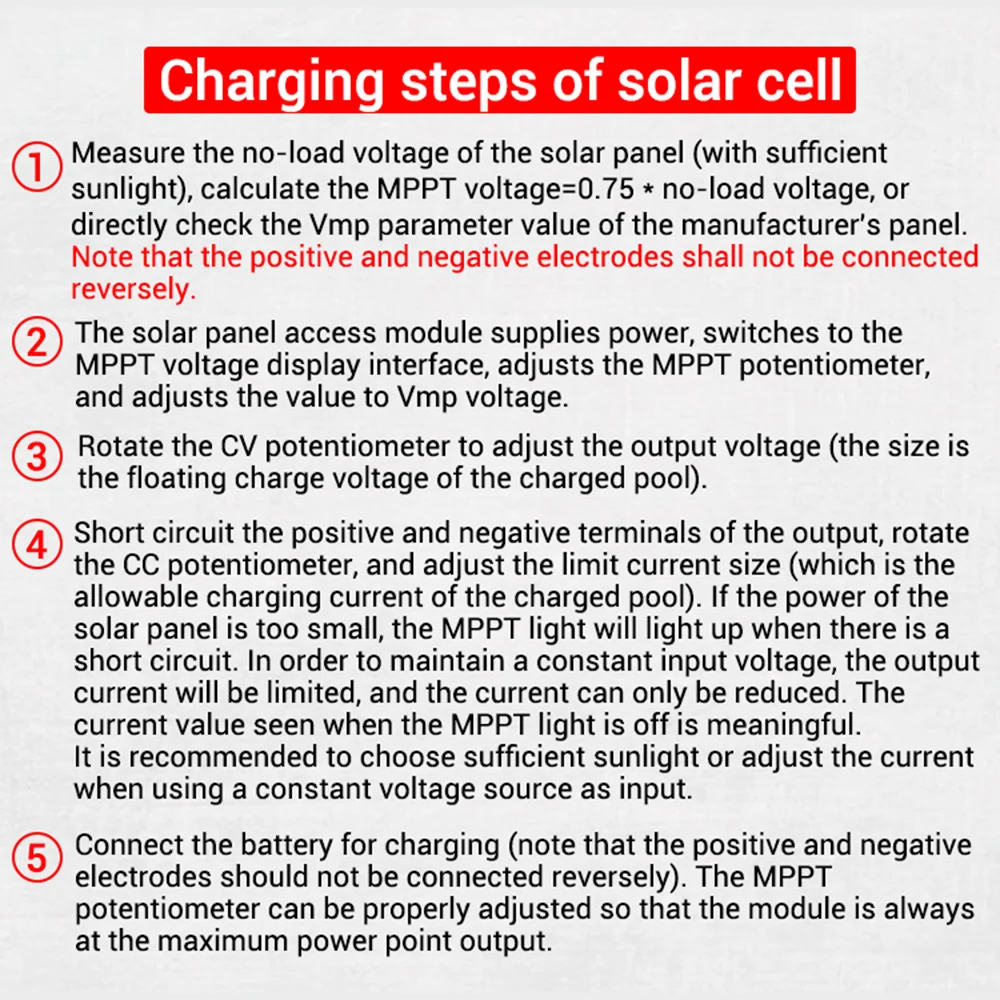

Pasos de carga de la célula solar:
1. Mida el voltaje sin carga de los paneles solares (luz solar completa), calcule el voltaje MPPT=0,75 * voltaje sin carga, o mire directamente el valor del parámetro Vmp del panel del fabricante; preste atención a los terminales positivo y negativo, no conecte el opuesto.

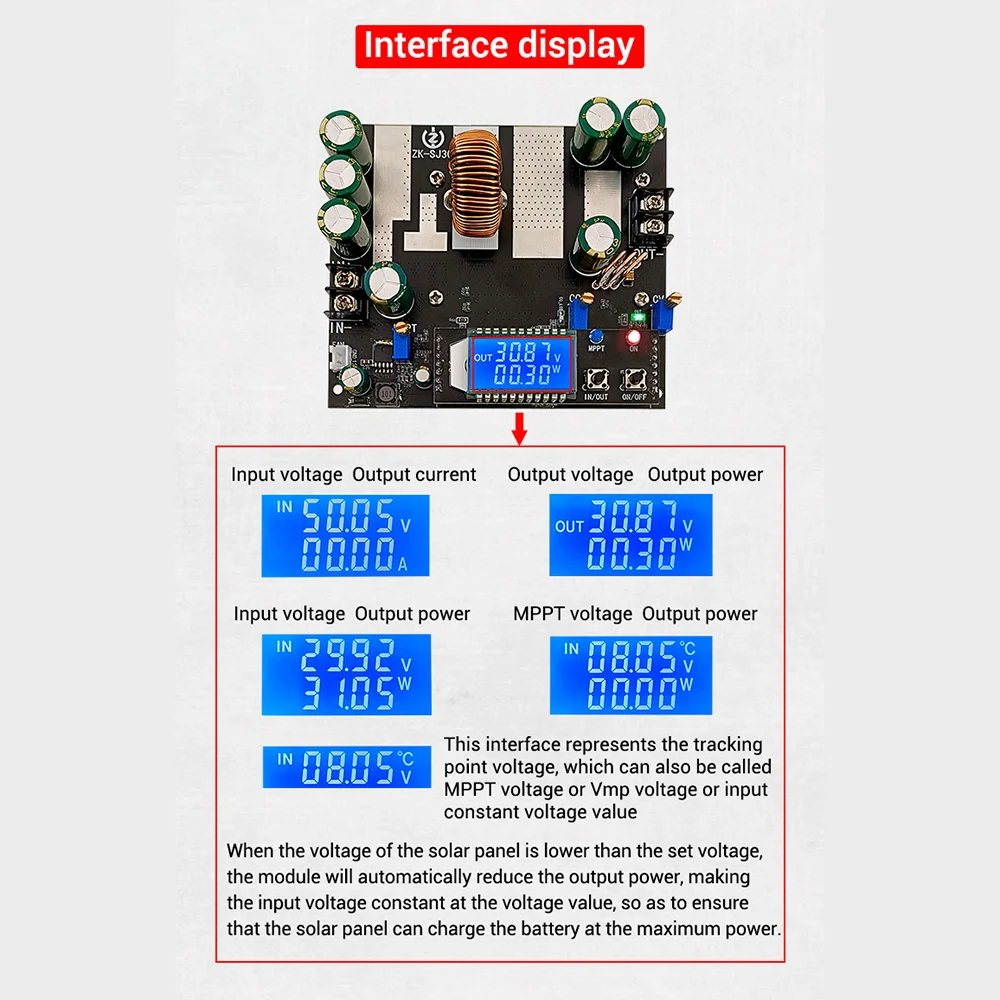

2. El panel solar está conectado al módulo de fuente de alimentación, cambie a la interfaz de visualización de voltaje MPPT, Ajuste el potenciómetro MPPT y el valor se ajusta al voltaje Vmp
3. Gire el potenciómetro CV para ajustar el voltaje de salida (el tamaño es el voltaje de carga flotante de la batería cargada)
4. Cortocircuite los terminales positivo y negativo de salida, gire el potenciómetro de CC, ajuste el tamaño de la corriente limitada (el tamaño es la corriente de carga permitida de la batería cargada) si la potencia del panel solar es demasiado pequeña, la luz MPPT se encenderá cuando el cortocircuito, Para mantener el voltaje de entrada constante, la corriente de salida será limitada, la corriente solo se puede reducir, el valor de corriente visto cuando la luz MPPT está apagada es significativo; se recomienda ajustar la corriente cuando hay suficiente luz solar o cuando se utiliza una fuente de voltaje constante como entrada.
5. Conecte la batería para cargar (preste atención a que los terminales positivo y negativo no conecten el inverso), puede ajustar correctamente el potenciómetro MPPT, para que el módulo haya estado en el punto de salida de máxima potencia

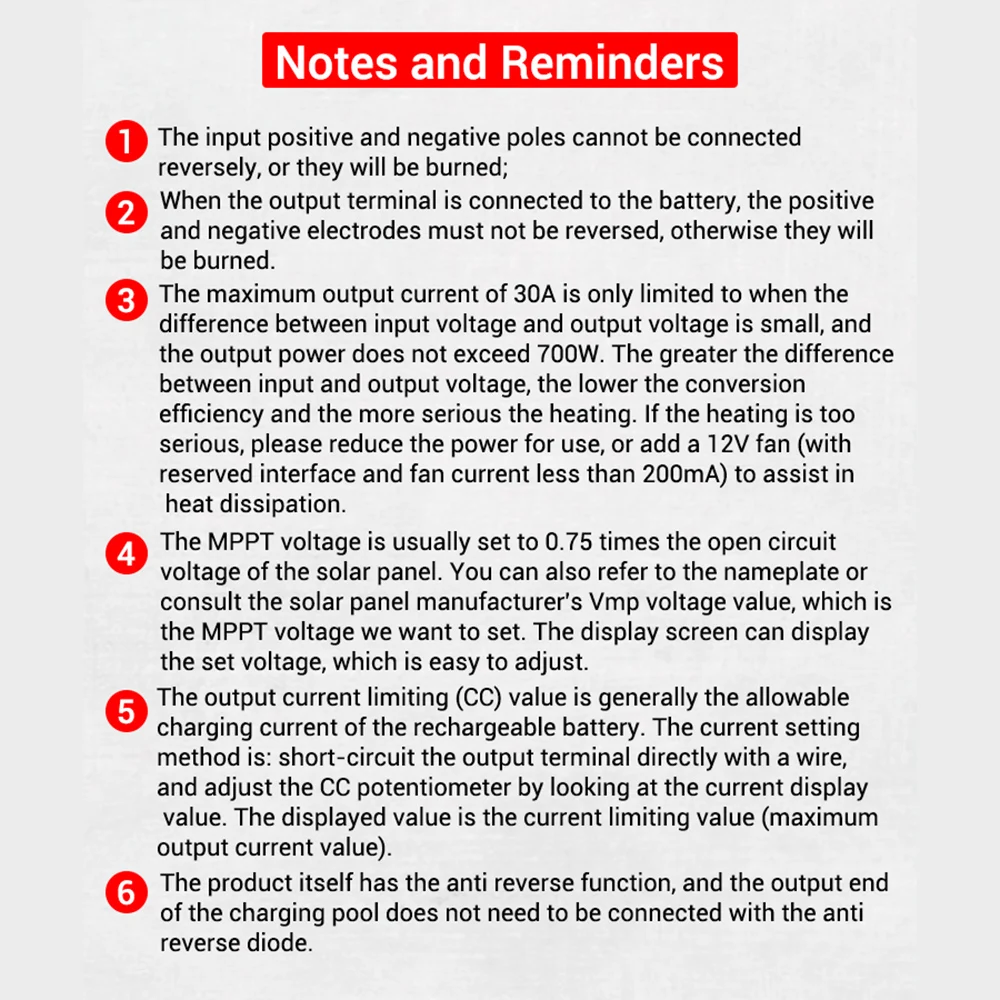

Nota:
1. Los terminales positivo y negativo de entrada no se pueden invertir, de lo contrario se quemará
2. Cuando el terminal de salida esté conectado a la batería, no conecte los terminales positivo y negativo inversamente, de lo contrario se quemará
3. La corriente de salida máxima 30A se limita a cuando la diferencia de presión entre el voltaje de entrada y el voltaje de salida es pequeña y la potencia de salida no supera los 700W. Cuanto mayor sea la diferencia de voltaje entre la entrada y la salida, menor será la eficiencia de conversión y más grave será el calentamiento. Si el calor es demasiado intenso, reduzca la potencia o agregue un ventilador de 12V (con puertos reservados y corriente de ventilador inferior a 200mA) para ayudar a disipar el calor.
4. El voltaje MPPT generalmente se establece en 0,75 veces el voltaje de circuito abierto del panel solar, también puede ver la placa de identificación o consultar el valor de voltaje Vmp del fabricante del panel solar, el valor de voltaje Vmp es el voltaje MPPT que queremos establecer. La pantalla puede mostrar el ajuste de voltaje de un vistazo, muy conveniente.
5 valores de límite de corriente de salida (CC), generalmente la corriente de carga permitida de la batería recargable, el método de configuración de corriente es: el extremo de salida directamente con un cortocircuito de cable, mirando el valor de visualización actual para ajustar el potenciómetro CC, el valor de visualización es el valor límite actual (Valor máximo de corriente de salida)
6. El producto en sí tiene una función anti-retroceso, y el extremo de salida no necesita conectar el diodo anti-retroceso al cargar la batería.

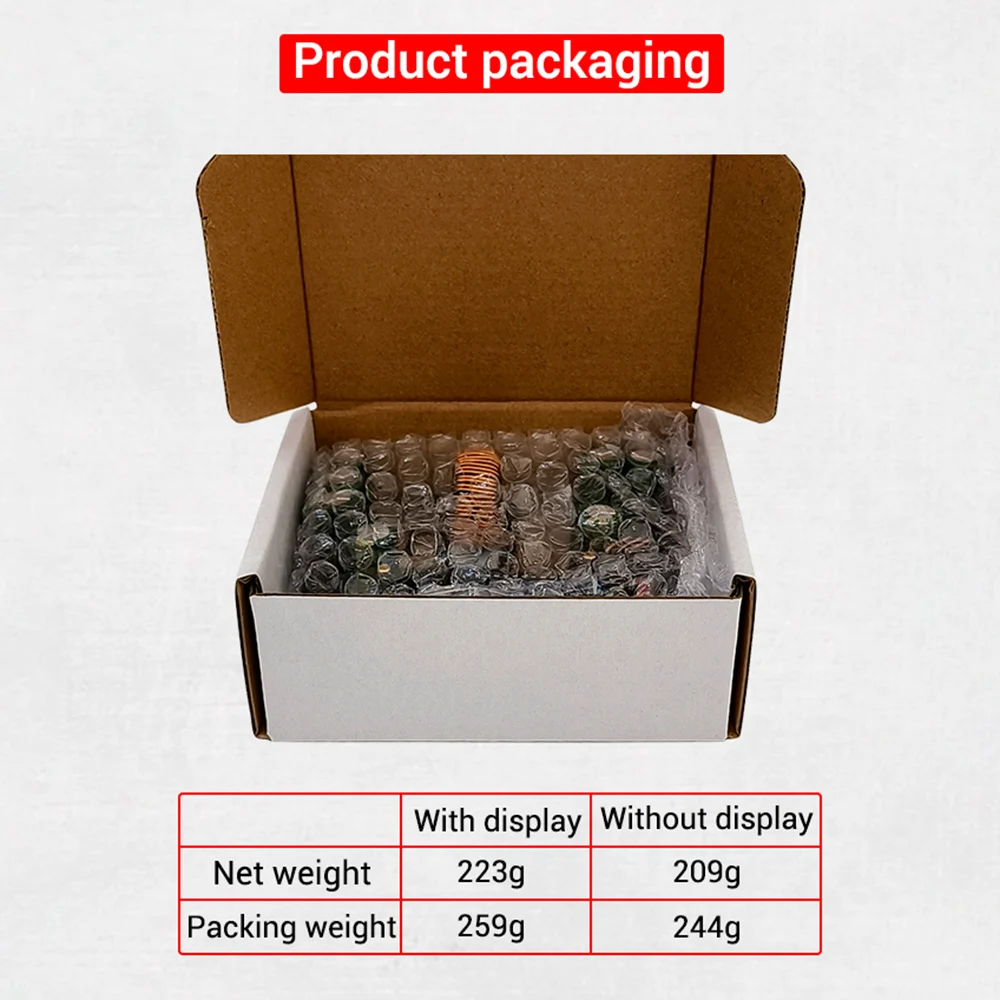

Paquete incluido:

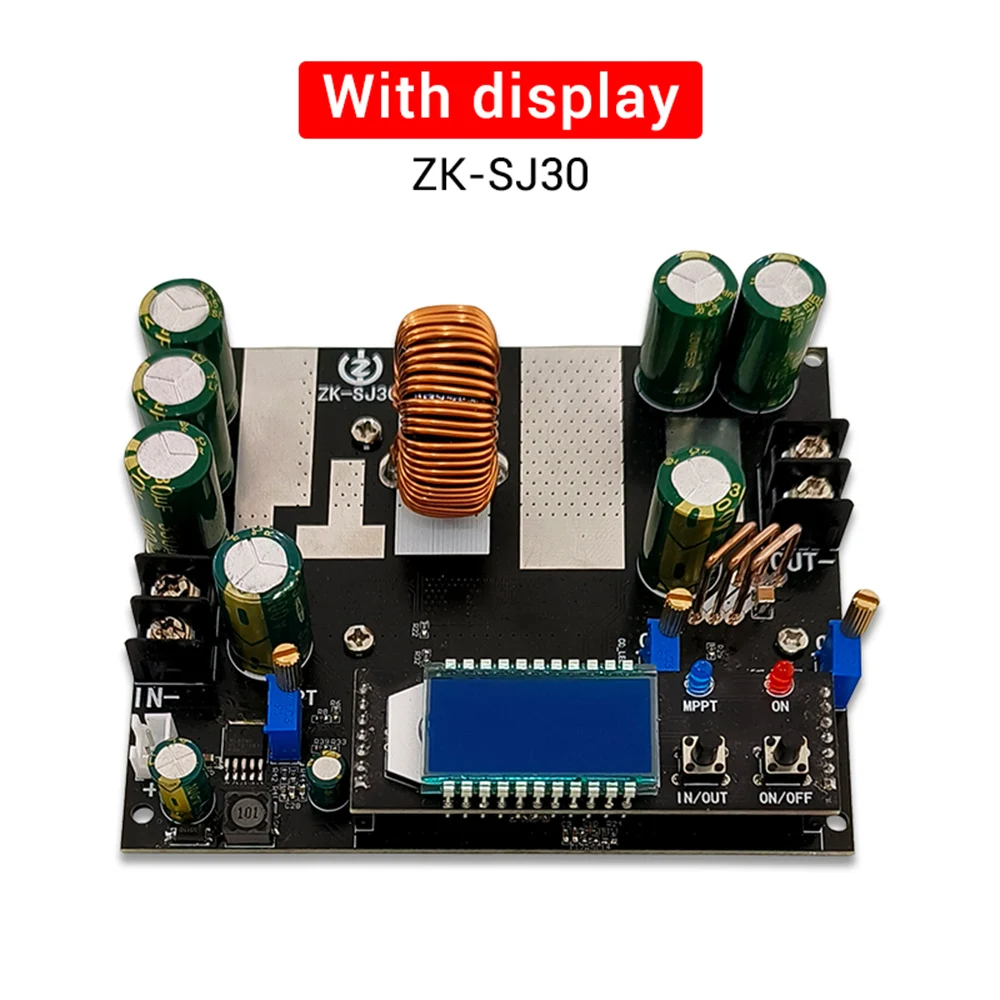

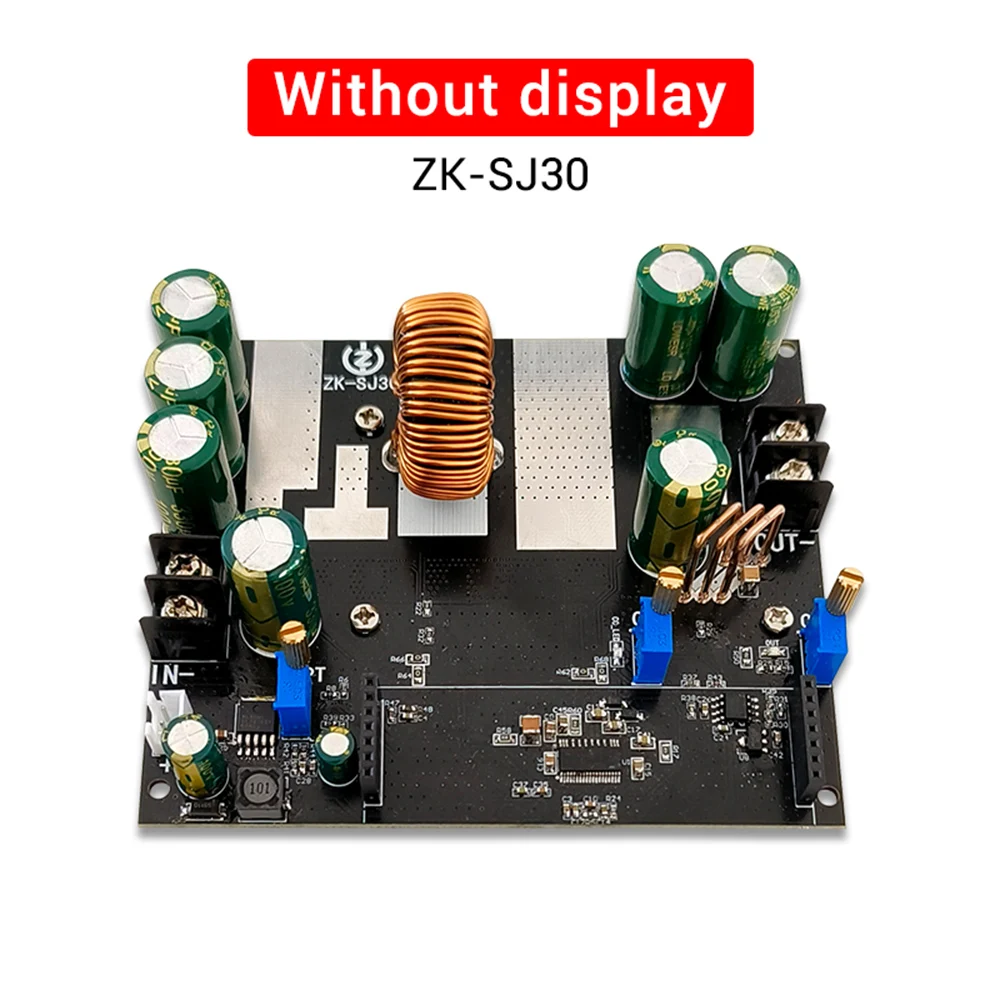

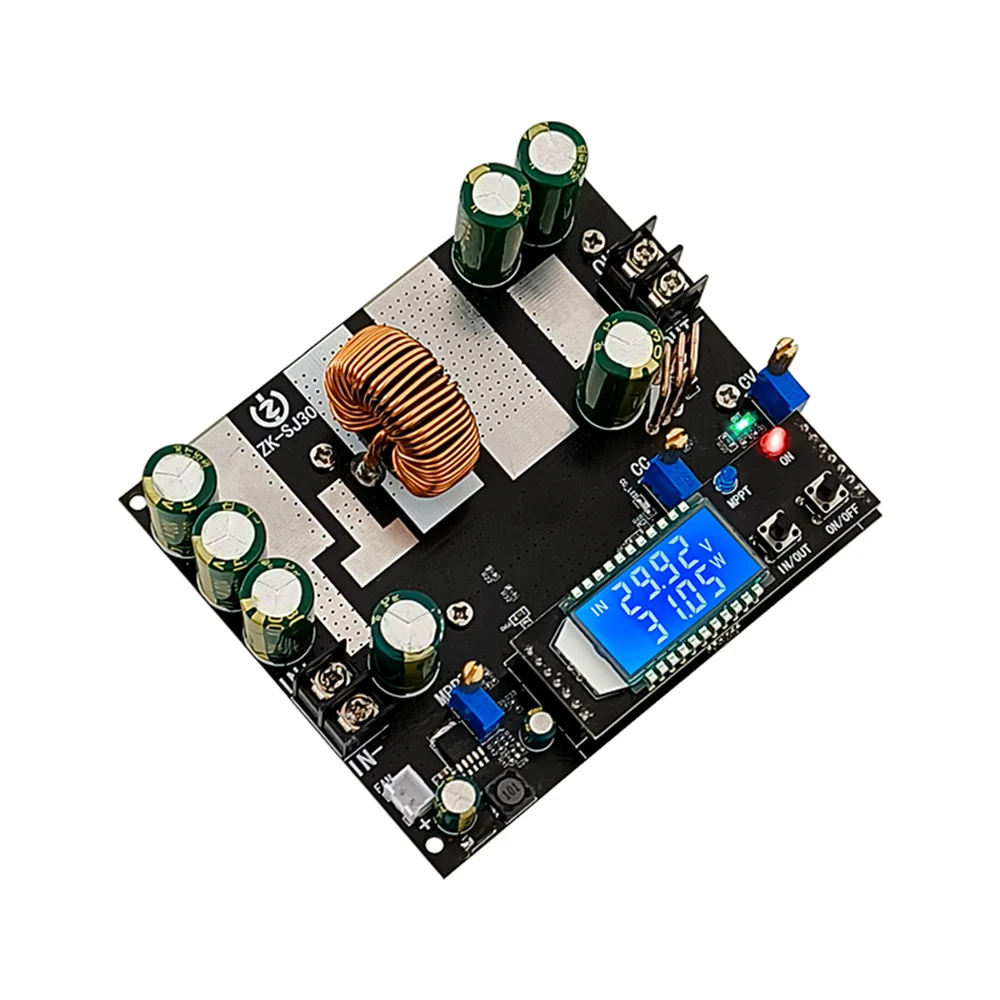

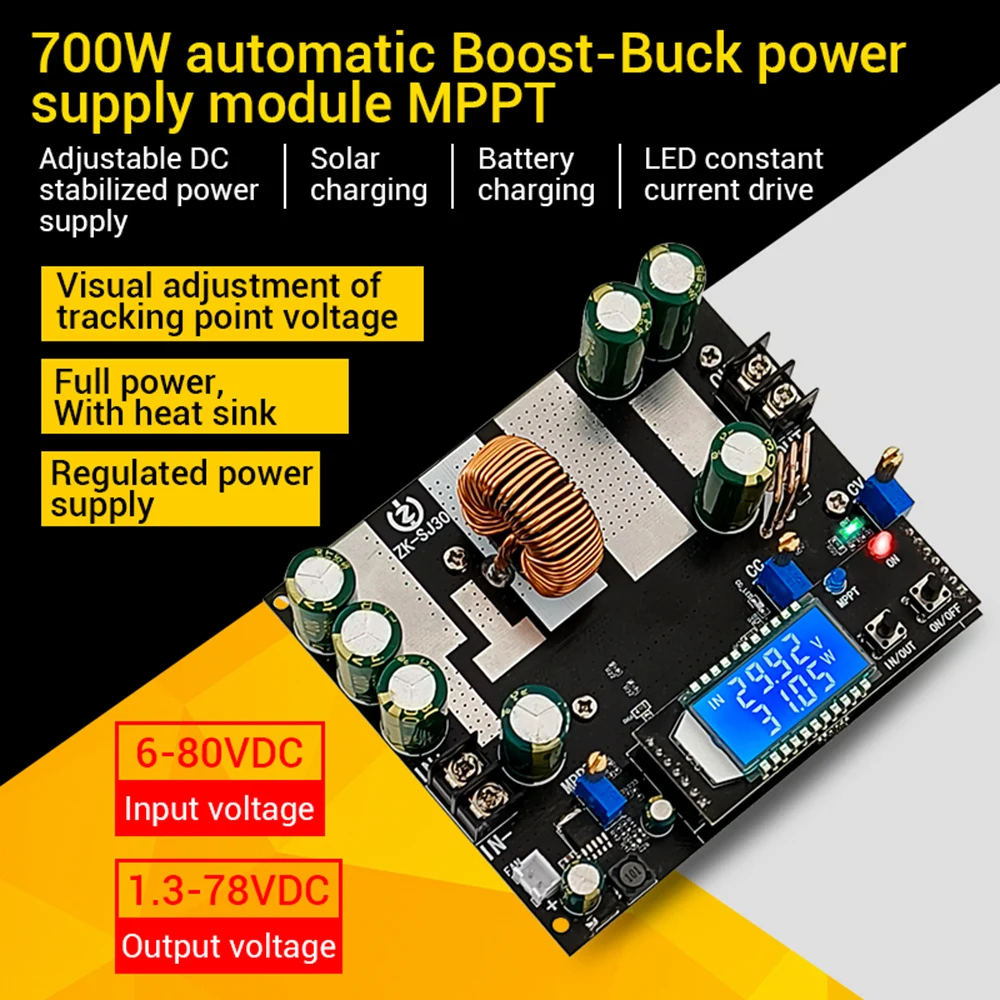

1 x módulo de potencia reductor automático de aumento automático de 700W rectificado síncrono 30A regulador de voltaje de carga Solar MPPT CC CV
