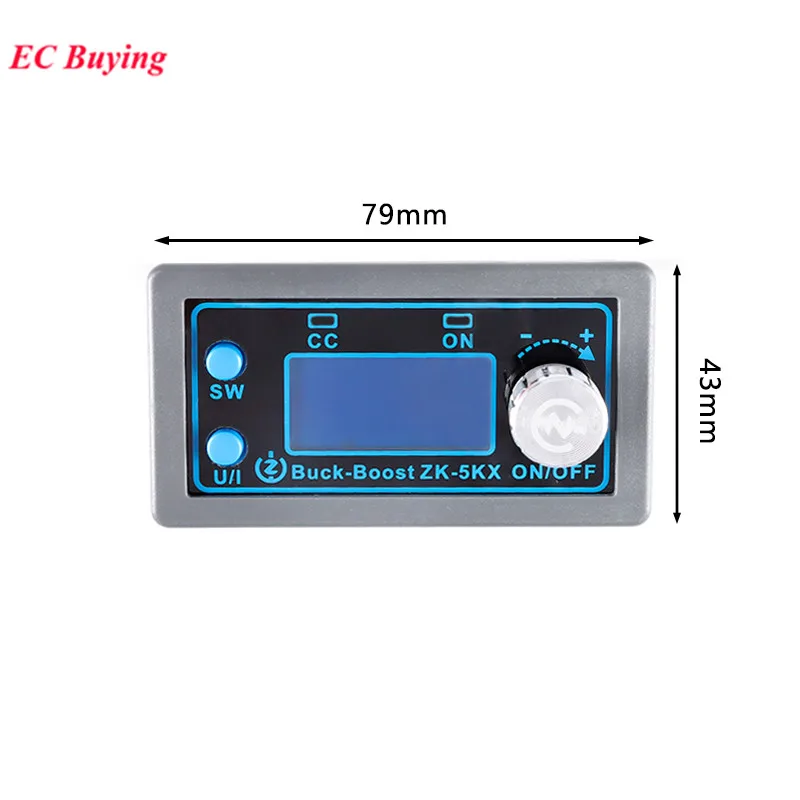

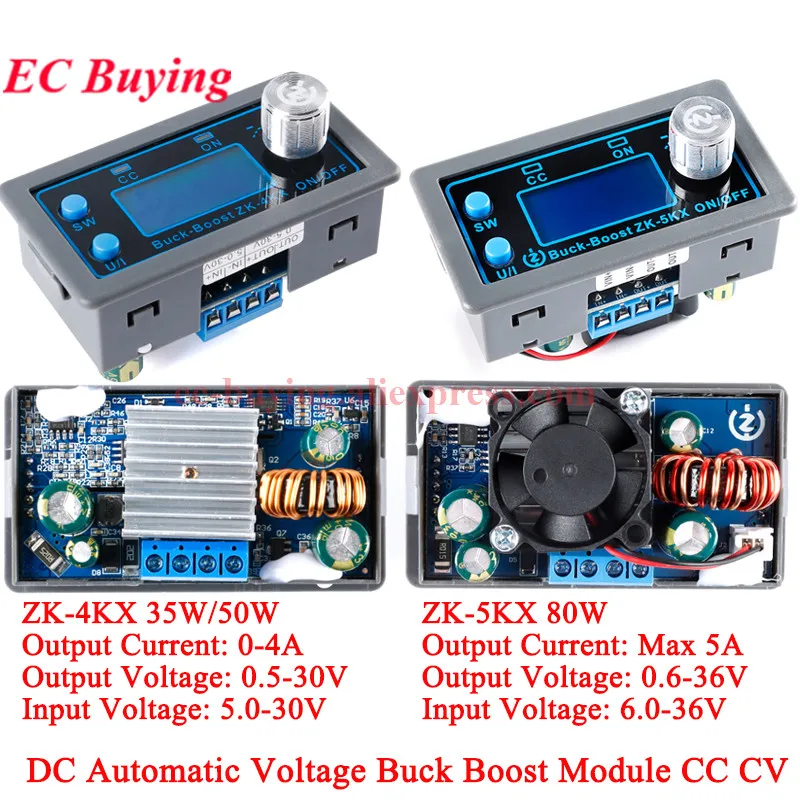

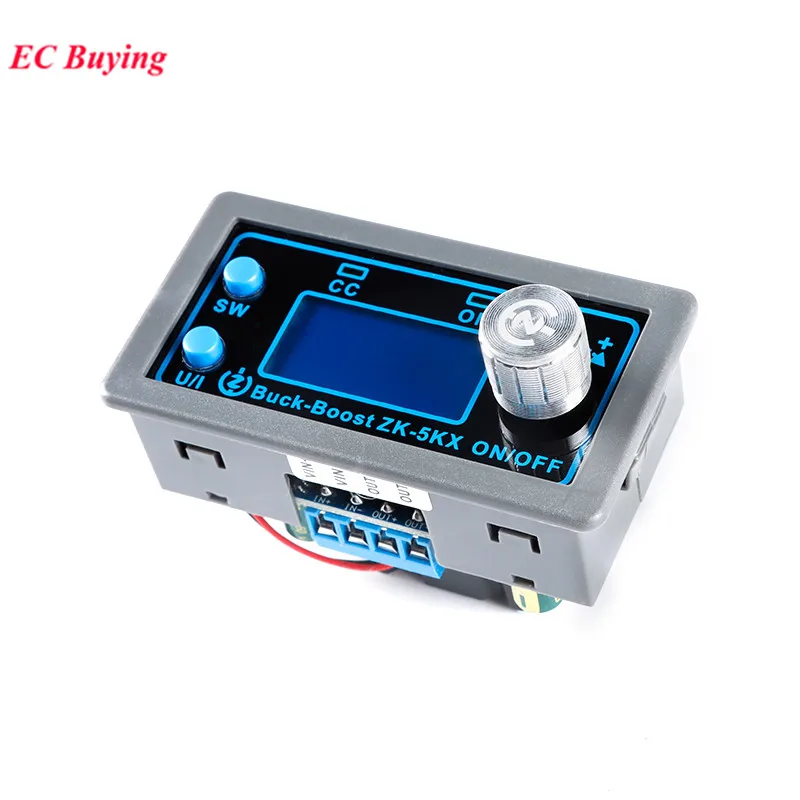

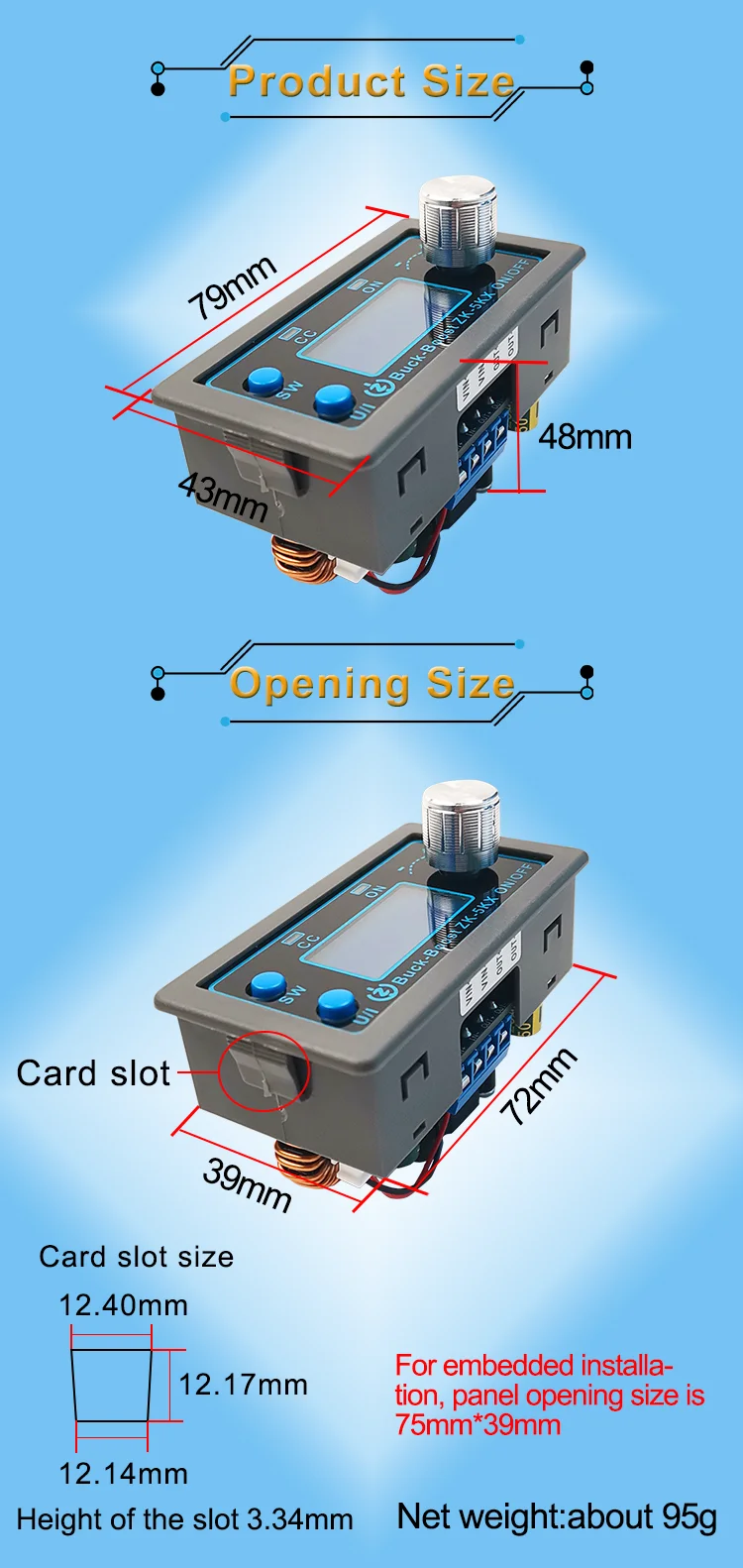

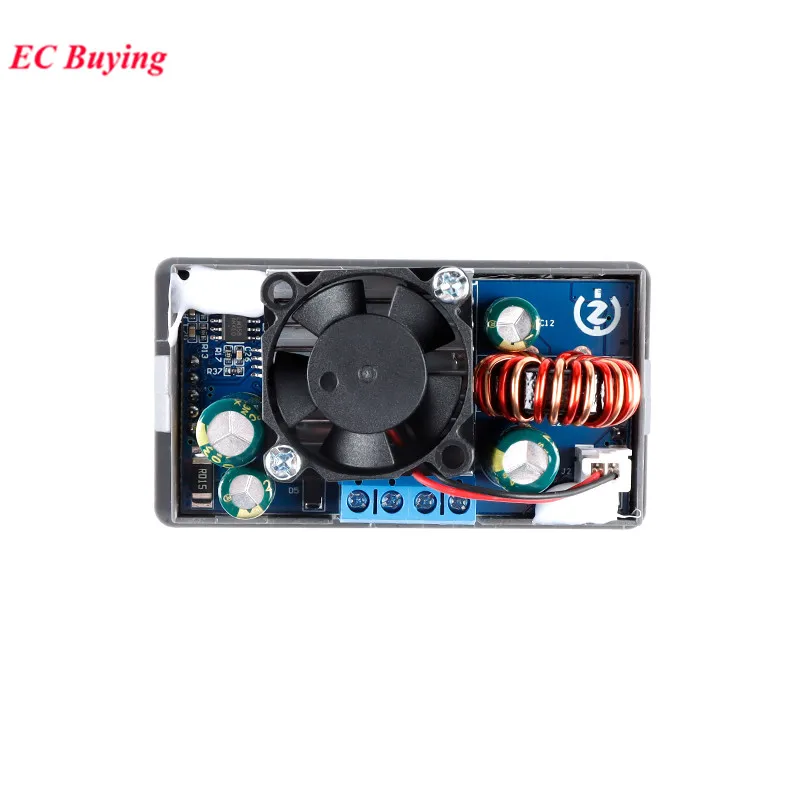

ZK-4KX 5KX DC Buck Boost módulo convertidor CC CV potencia reductor 0,5-30V 4A 0,6-36V 5A 5V 6V 12V 24V 80W ajustable regulado

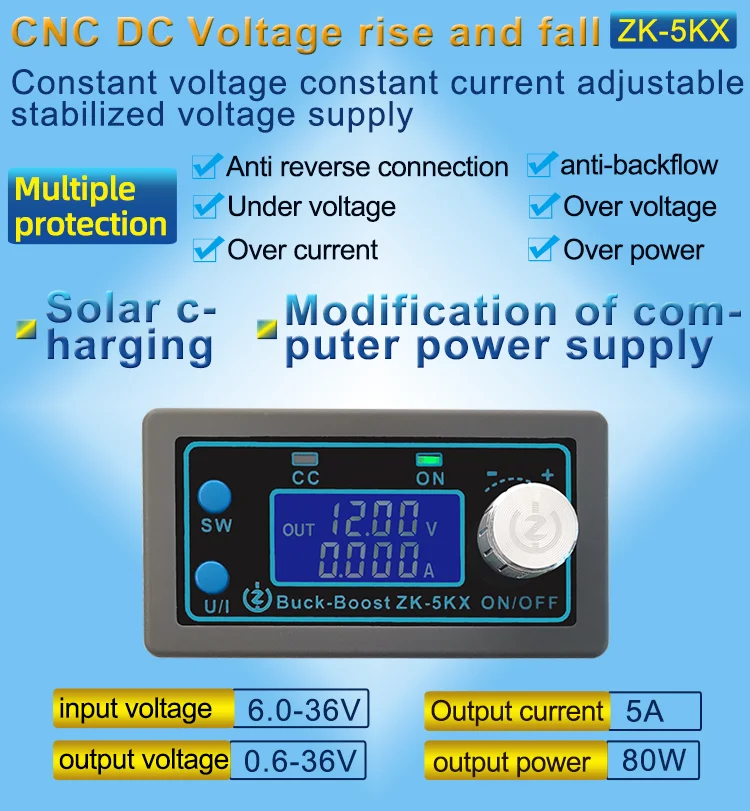

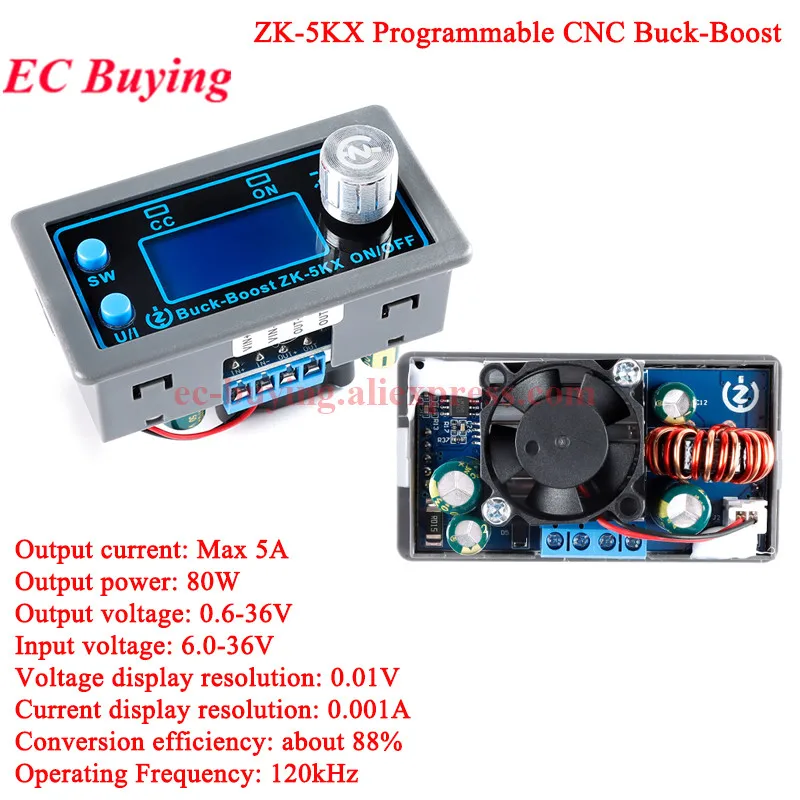

Parámetro del producto:

Voltaje de entrada: 6,0-36 V

Voltaje de salida: 0,6-36 V

Corriente de salida: 5A máx.

Potencia de salida: 80W

Resolución de pantalla de voltaje: 0,01 V

Resolución de pantalla actual: 0,001A

Eficiencia de conversión: alrededor del 88%

Arranque suave: Sí (puede fallar cuando se inicia el módulo con carga de alta potencia)

Mecanismo de protección:

1.Conexión anti-reversa de entrada;

2.Prevención del reflujo de salida;

3.Protección contra subtensión de entrada (5,8-36 V ajustable, 5,8 V predeterminado)

4.Protección contra sobretensión de salida (0,6-36 V ajustable, 36 V predeterminado)

5.Protección contra sobrecorriente de salida (0 -5A ajustable, predeterminado 5A)

6.Protección de salida contra sobre potencia (0 -80W ajustable, 80W predeterminado)

7.Protección contra sobrecalentamiento (80-110°C ajustable, predeterminado 110°C)

8.Protección de tiempo de espera (0 -100 h ajustable, cerrado por defecto)

9.Protección contra sobrecapacidad (0 -60Ah ajustable, cerrado por defecto)

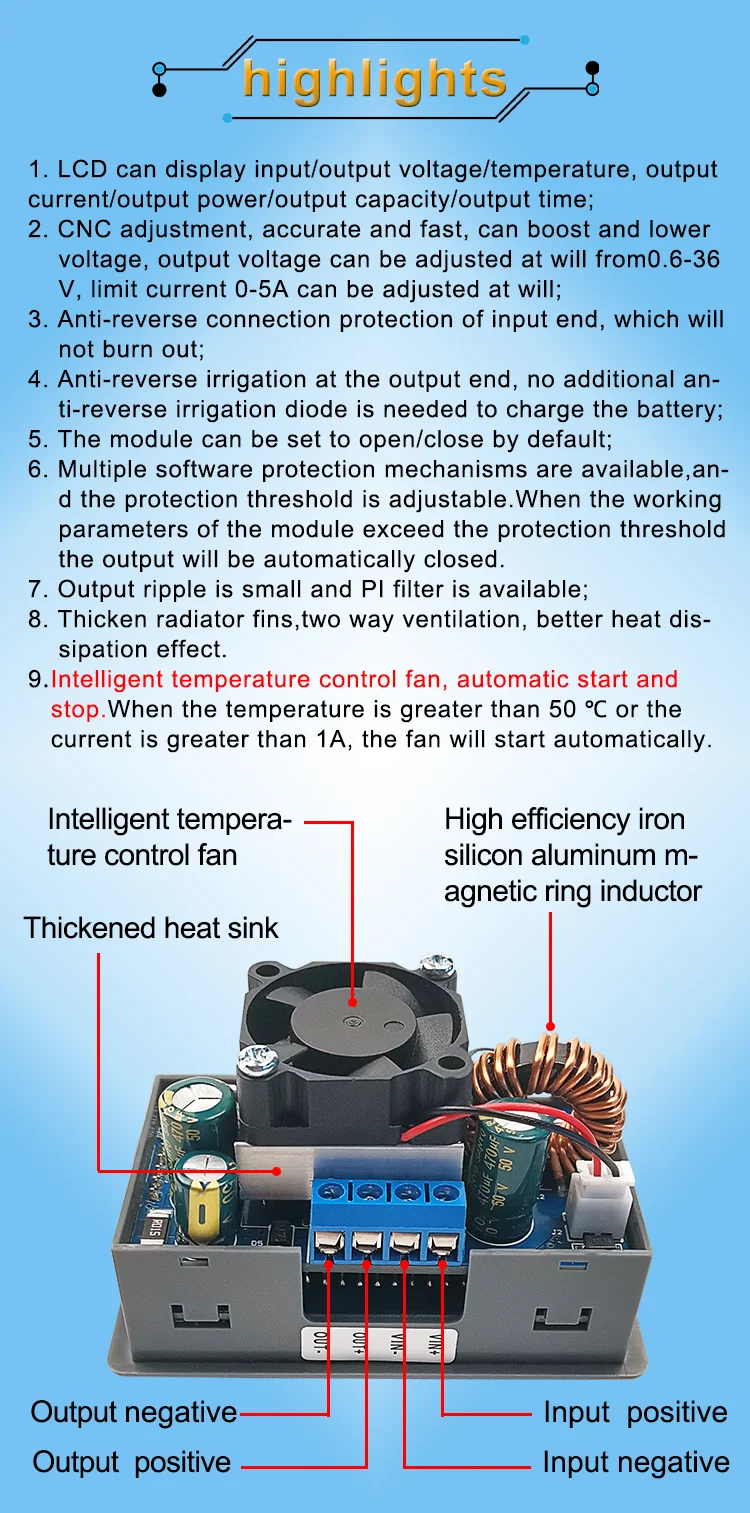

1.1 La pantalla LCD puede mostrar voltaje de entrada/salida, corriente de salida/potencia de salida/capacidad de salida/tiempo de salida;

1.2.El ajuste CNC, preciso y rápido, puede aumentar y reducir el voltaje, el voltaje de salida se puede ajustar a voluntad de 0,5-30 V, la corriente límite 0-4 A se puede ajustar a voluntad;

1.3.Protección de conexión anti-reversa del extremo de entrada, que no se quemará;

1.4.Riego antirretroceso en el extremo de salida, no se necesita ningún diodo de riego antirretroceso adicional para cargar la batería;

1.5.El módulo se puede configurar para abrir/cerrar de forma predeterminada;

1.6.Hay varios mecanismos de protección de software disponibles y el umbral de protección es ajustable. Cuando los parámetros de trabajo del módulo exceden el umbral de protección, la salida se cerrará automáticamente.

1.6.La ondulación de salida es pequeña y el filtro PI está disponible;

1.8.Aletas gruesas del radiador.

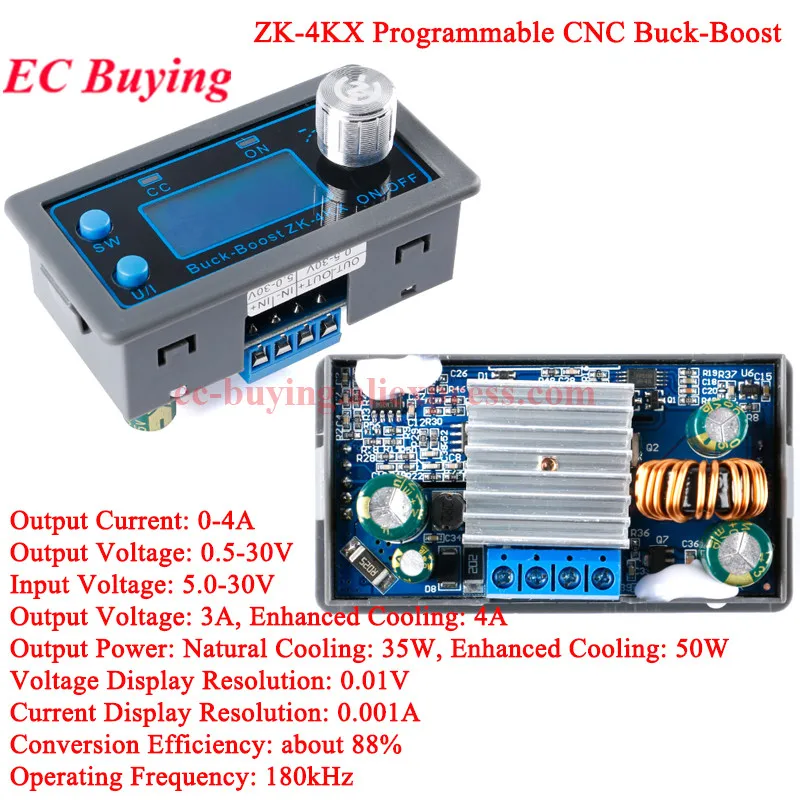

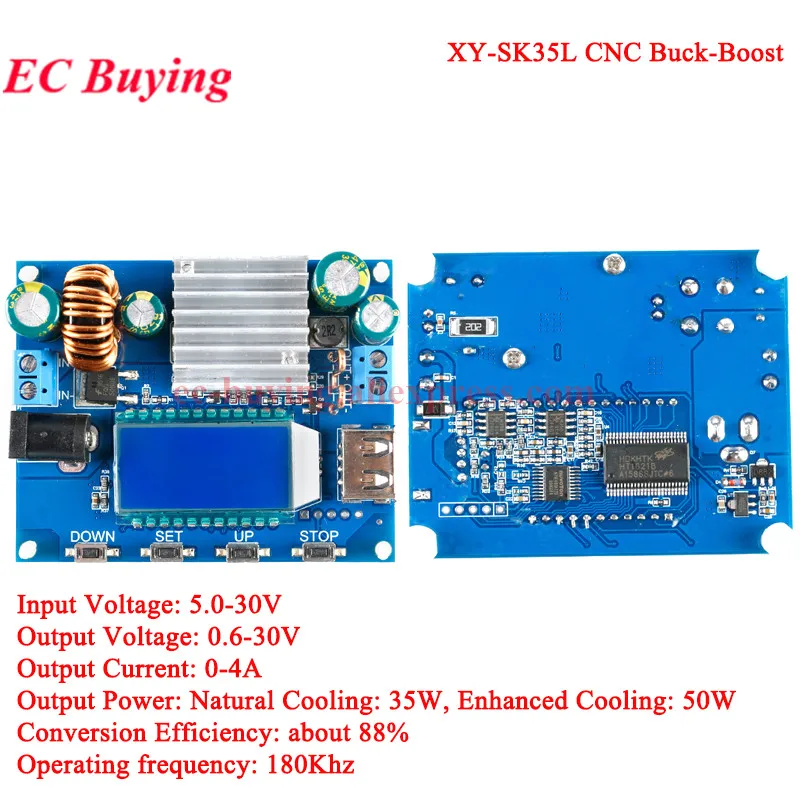

2.Parámetros del producto

Voltaje de entrada: 5,0-30v

Voltaje de salida: 0,5-30v

Corriente de salida: puede funcionar de manera estable a 3A durante mucho tiempo y puede alcanzar 4A con una disipación de calor mejorada

Potencia de salida: disipación de calor natural 35W, fortalece la disipación de calor 50W

Resolución de pantalla de voltaje: 0,01 V

Resolución de pantalla actual: 0,001A

Eficiencia de conversión: alrededor del 88%

Arranque suave: sí (con módulo de carga y alta potencia puede fallar al arrancar)

Mecanismo de protección:

Conexión anti-reversa de entrada;

Salida de riego anti-reversa;

Protección contra subtensión de entrada (4,8-30 V ajustable, 4,8 V predeterminado)

Protección contra sobretensión de salida (0,5-31 V ajustable, 31 V predeterminado)

Protección contra sobrecorriente de salida 0-4.1a (ajustable, por defecto 4,1a)

Protección contra sobrepotencia (0-50w ajustable, 50W predeterminado)

Protección contra sobretemperatura (80-110℃ ajustable, predeterminado 110℃)

Protección de tiempo de espera (0-100 h ajustable, desactivado por defecto)

Protección de súper capacidad (0-60ah ajustable, apagado por defecto)

Frecuencia de funcionamiento: 180 KHZ

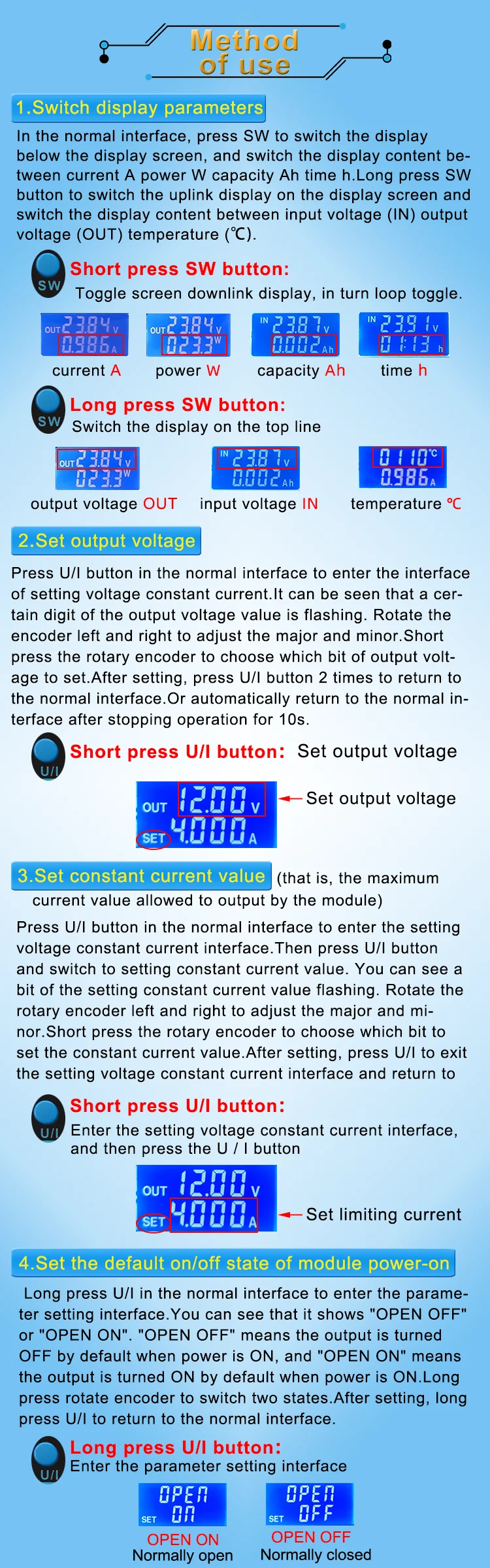

Modo de uso

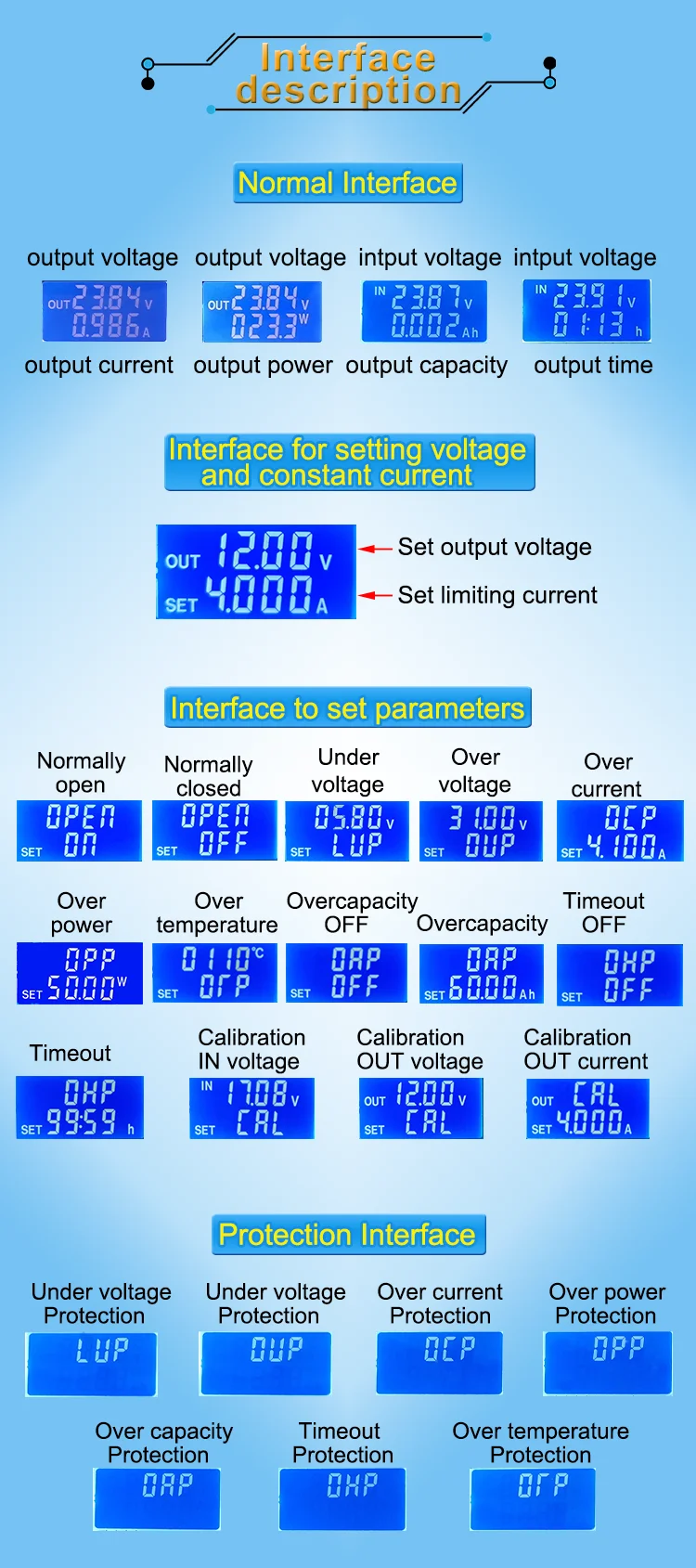

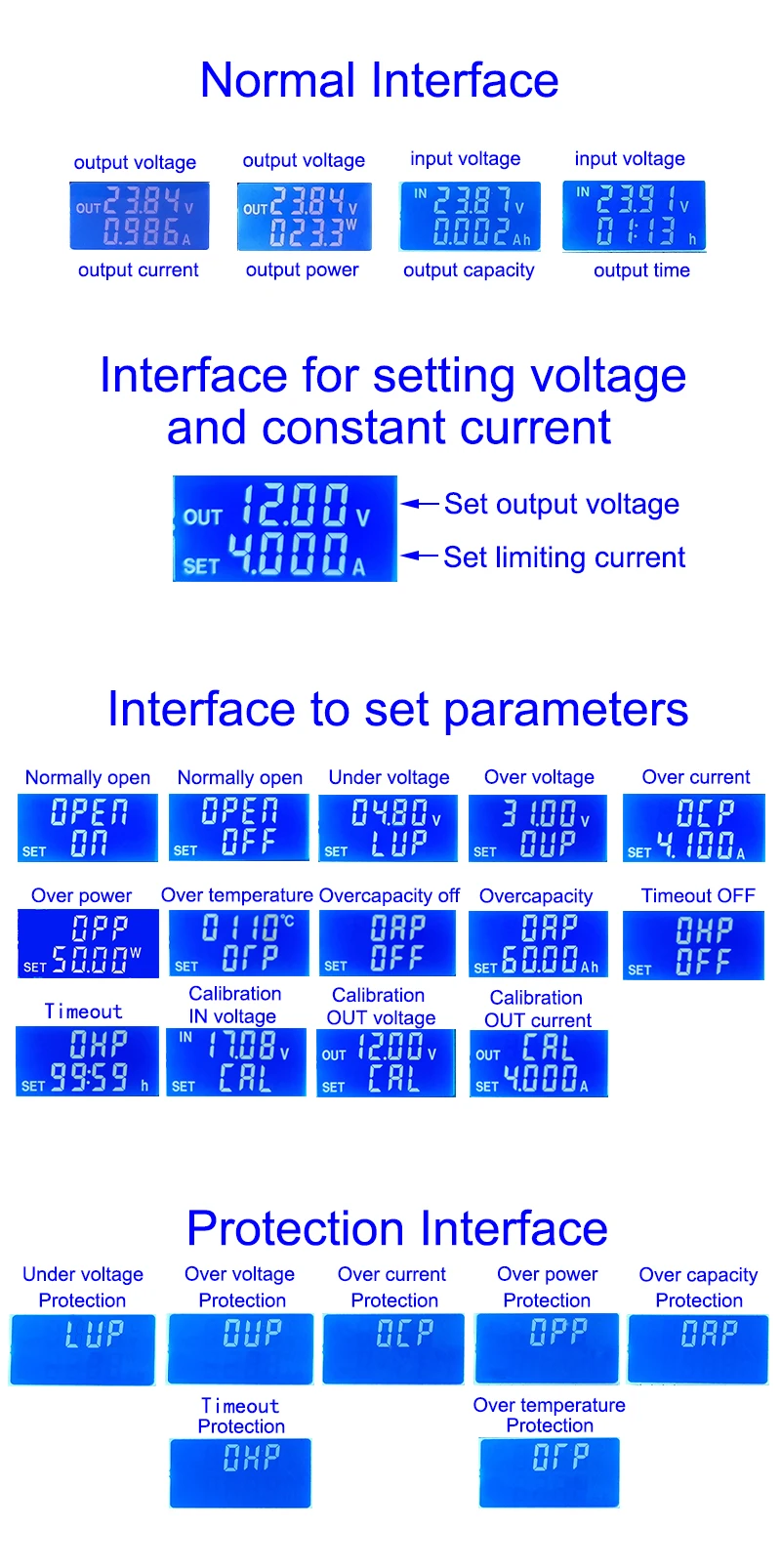

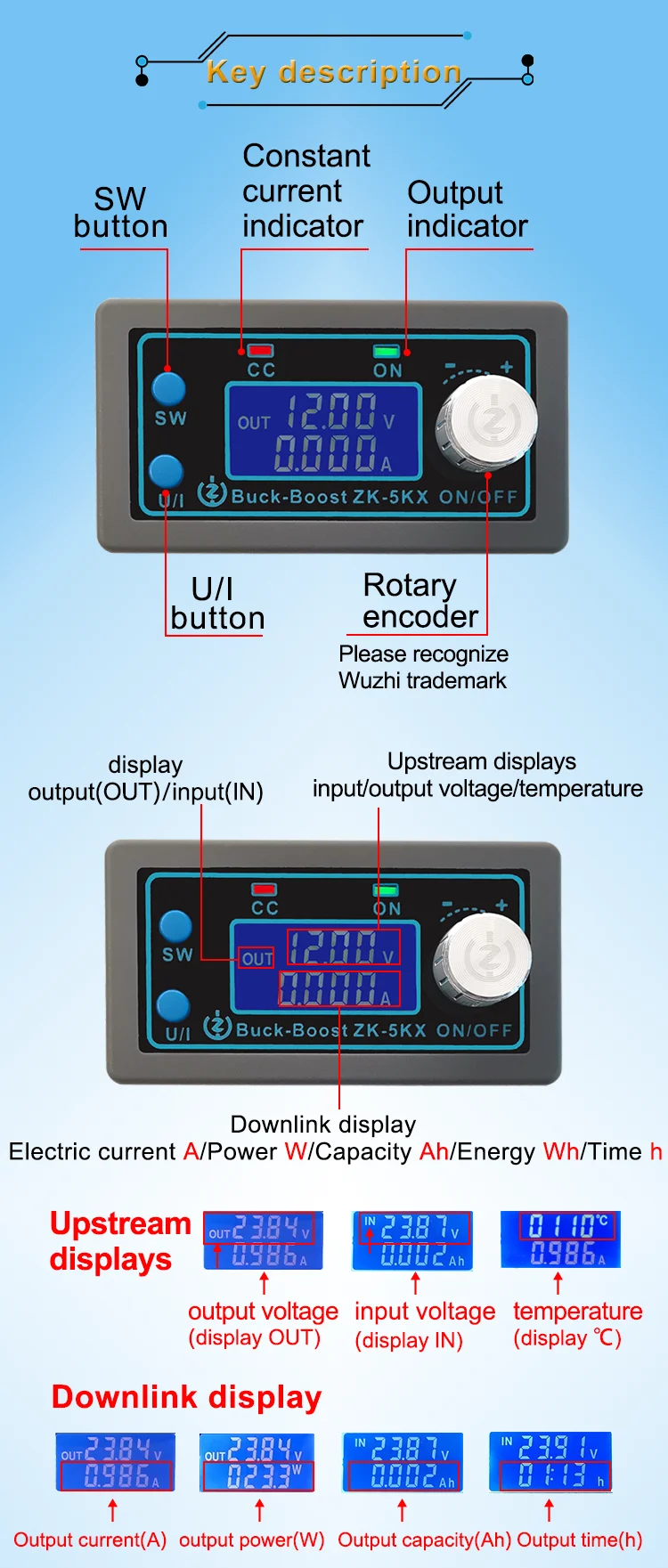

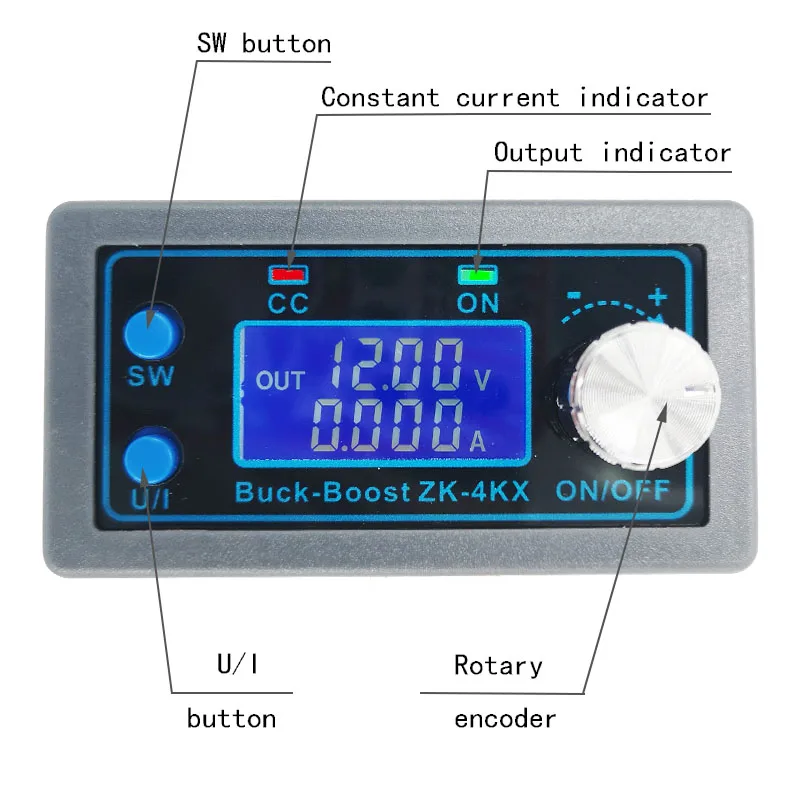

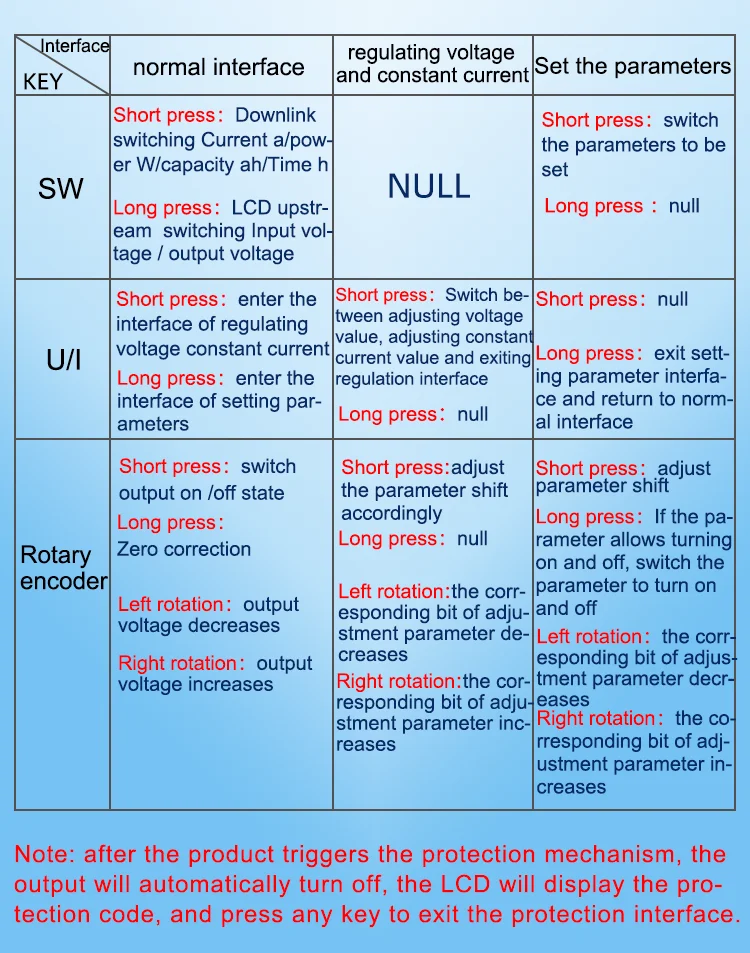

5.1.Cambie los parámetros de visualización: en la interfaz normal, presione SW para cambiar la pantalla debajo de la pantalla y cambie el contenido de la pantalla entre la corriente A potencia W capacidad Ah tiempo h.Mantenga presionado el botón SW para cambiar la visualización del enlace ascendente en la pantalla y cambiar el contenido de la pantalla entre el voltaje de entrada IN voltaje de salida OUT.

5.2.Establecer voltaje de salida: presione el botón U/I en la interfaz normal para ingresar a la interfaz de configuración de voltaje de corriente constante. Se puede ver que un cierto dígito del valor del voltaje de salida parpadea.Gire el codificador hacia la izquierda y hacia la derecha para ajustar el mayor y el menor.Presione brevemente el codificador rotatorio para elegir qué bit de voltaje de salida configurar.Después de configurar, presione el botón U/I 2 veces para regresar a la interfaz normal.O regrese automáticamente a la interfaz normal después de detener el funcionamiento durante 10 segundos.

5.3.Establezca el valor de corriente constante (es decir, el valor de corriente máximo permitido para generar el módulo) -- presione el botón U/I en la interfaz normal para ingresar a la interfaz de corriente constante de voltaje de configuración.Luego presione el botón U/I y cambie para configurar el valor de corriente constante.Puede ver un poco del valor de corriente constante de configuración parpadeando.Gire el codificador giratorio hacia la izquierda y hacia la derecha para ajustar el mayor y el menor.Presione brevemente el codificador rotatorio para elegir qué bit configurar el valor de corriente constante.Después de configurar, presione U/I para salir de la interfaz de corriente constante de voltaje de configuración y regresar a la interfaz normal.O regrese automáticamente a la interfaz normal después de detener el funcionamiento durante 10 segundos.

5.4.Configure el estado de encendido/apagado predeterminado del encendido del módulo: mantenga presionado U/I en la interfaz normal para ingresar a la interfaz de configuración de parámetros. Puede ver que muestra "OPEN OFF" o "OPEN ON"."OPEN OFF" significa que la salida se apaga de forma predeterminada cuando la alimentación está encendida, y "OPEN ON" significa que la salida se enciende de forma predeterminada cuando la alimentación está encendida. Mantenga presionado el codificador giratorio para cambiar dos estados. Después de configurar, presione prolongadamente U /I para volver a la interfaz normal.

5.5.Configuración de los parámetros de protección en estado y umbral: mantenga presionado U/I para ingresar a la interfaz de configuración de parámetros en la interfaz normal.Presione SW hasta que aparezca la protección que desea.LUP: umbral de protección contra subtensión;OUP: umbral de protección contra sobretensión;OCP: umbral de protección contra sobrecorriente;OPP: umbral de protección contra sobrepotencia;OAP: umbral de protección de ultra capacidad;Umbral de protección de tiempo de espera OHP;OTP: umbral de protección contra sobretemperatura.Presione brevemente el codificador de rotación para seleccionar qué bit desea configurar el parámetro de protección.Mantenga presionado el codificador giratorio para activar o desactivar los parámetros de protección (solo se puede configurar la protección de tiempo de espera y la protección de supercapacidad para encender/apagar, y otros parámetros de protección se activan de forma predeterminada).).Gire el codificador hacia la izquierda y hacia la derecha para que los parámetros sean más grandes y más pequeños. Después de configurar, mantenga presionado U/I para regresar a la interfaz normal.

5.6.Voltaje y corriente de calibración: presione el botón U/I para ingresar a la interfaz de configuración de parámetros en la interfaz normal.Presione SW hasta que aparezca una interfaz de parámetros con CAL.La interfaz de voltaje de entrada de calibración con el símbolo CAL+IN+V;La interfaz de voltaje de salida de calibración con el símbolo CAL+OUT+V;La interfaz de corriente de salida de calibración con el símbolo CAL+OUT+A.Gire el codificador hacia la izquierda y hacia la derecha para ajustar el tamaño de los parámetros.Una vez completado el ajuste, mantenga presionado el codificador giratorio para confirmar que se completó el ajuste y el valor del parámetro ya no parpadea.Mantenga presionado U/I para regresar a la interfaz normal.

Nota: para garantizar la precisión de la calibración, solo se puede iniciar el voltaje de calibración (por encima de 12 V); Corriente de calibración: inicie la calibración solo cuando la corriente sea superior a 1 A.

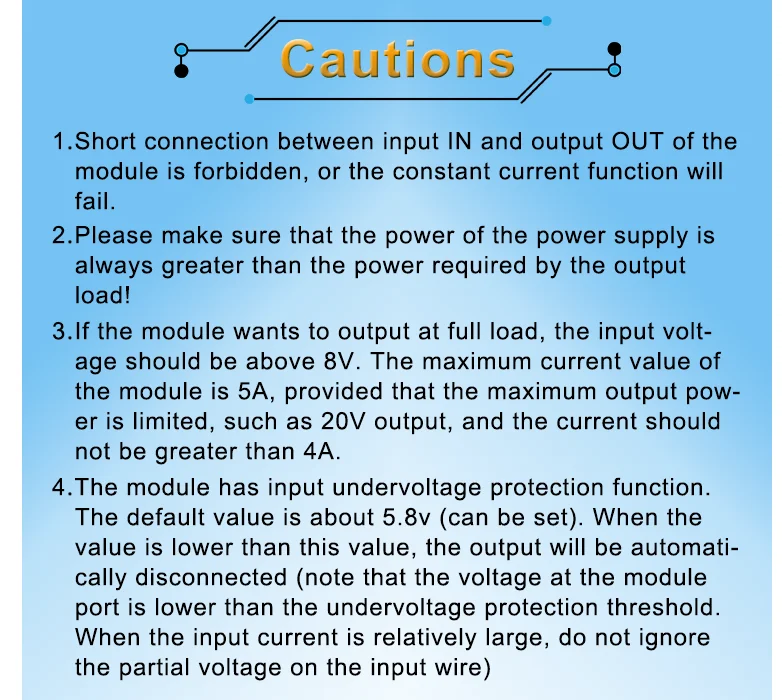

Precauciones

7.1.Se prohíbe la conexión corta entre la entrada IN y la salida OUT del módulo, o la función de corriente constante fallará.

7.2.¡Asegúrese de que el momento de potencia de la fuente de alimentación exceda la potencia requerida de la carga de salida!

7.3.Si el módulo desea salir a plena carga, el voltaje de entrada debe ser superior a 8 V.Cuando el voltaje de entrada es de 5 V, la potencia de salida es de aproximadamente 15 W. El valor máximo de corriente del módulo es 4 A, sujeto a la potencia máxima de salida, como 17 V, la corriente no debe ser superior a 2 A.

7.4.Cuando este módulo se utilice más de 3A y 35W, ¡fortalezca la disipación de calor!!

7.5. El módulo tiene una función de protección contra subtensión de entrada, que es de aproximadamente 4. 8v de forma predeterminada (se puede configurar) y la salida se desconectará automáticamente después de que el valor sea inferior a este valor (tenga en cuenta que el voltaje en el puerto del módulo es inferior al umbral de protección de subtensión y cuando la corriente de entrada es relativamente grande, no ignores el voltaje parcial en el cable de entrada).
