En Stock
3,49 €
Con la garantía de
Color
Número de modelo
9 unidades vendidas
Última actualización: 2026-01-29T23:39:22.457Z
Descripción

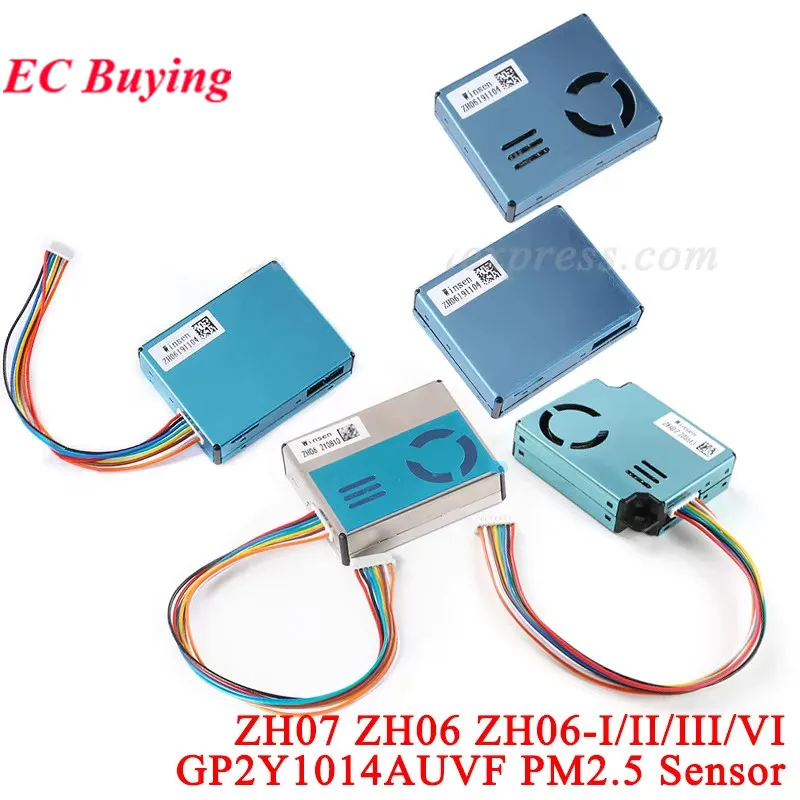

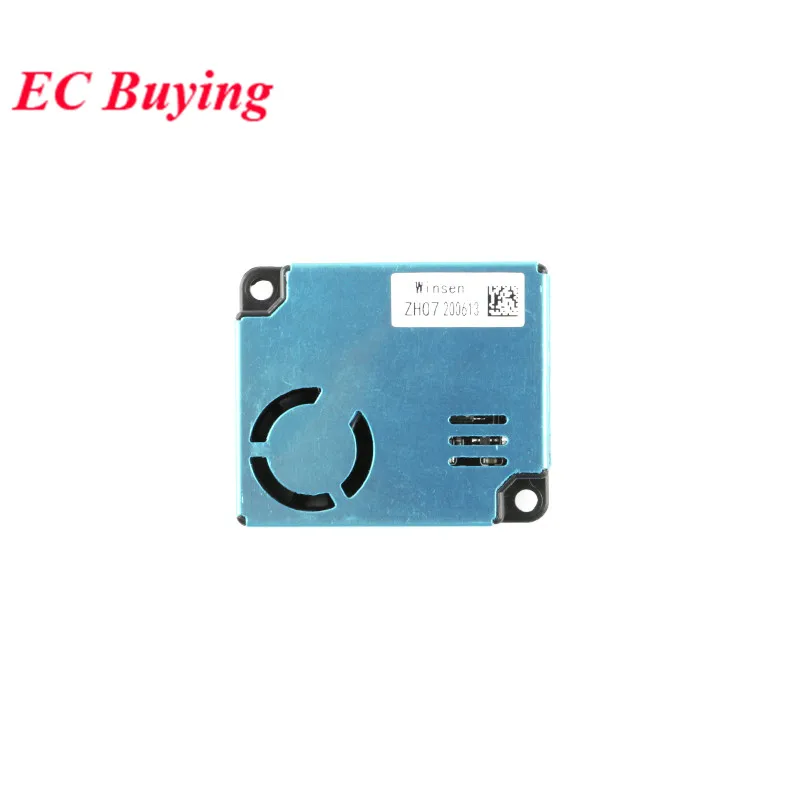

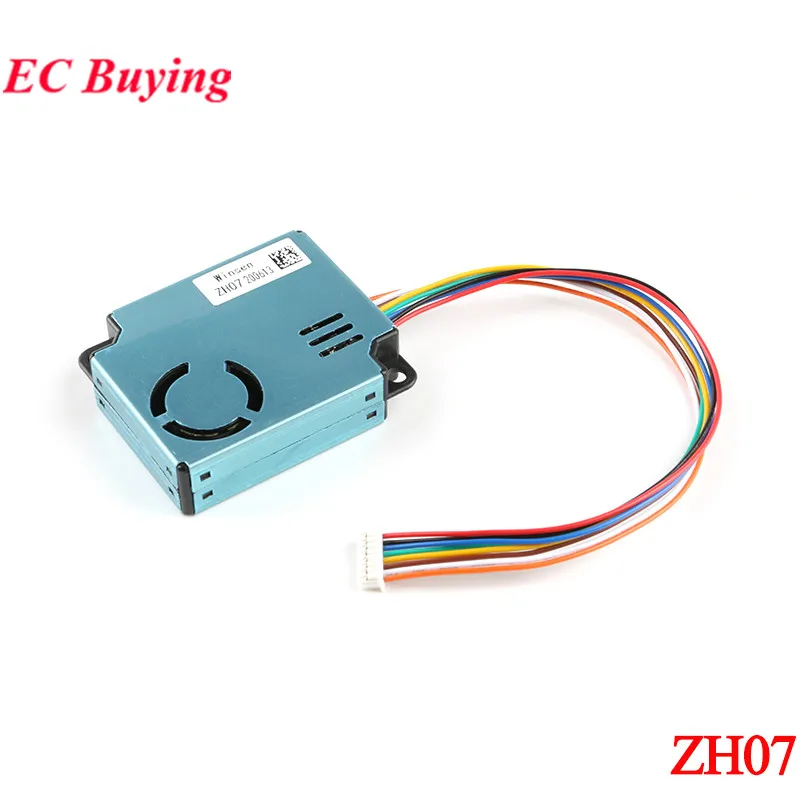

Descripción del producto:ZH07 es un sensor de polvo láser miniaturizado de uso generalEl módulo utiliza el principio de dispersión de Mie paraDetección de partículas de polvo.Probado por algoritmos profesionales y calibración.Tratamiento de proceso, el sensor tiene buena consistencia y estabilidad.El sensor tiene capacidades de salida serie y salida PWM, lo cual es convenienteUso, tamaño pequeño, aplicación fácil de integrar.Características:Buena consistenciaRespuesta en tiempo realDatos precisosBajo consumo de energíaDiámetro de partícula de resolución mínima 0,3 μmAplicación:purificador de aire,Sistema de aire fresco,Instrumento portátil,Monitor de calidad del aire,aire acondicionado,Soporte de electrónica de consumo y otros equipos.Parámetro:Rango de tamaño de partícula de detección: 0,3-10 μmAlcance efectivo: 0-1000 μg/m3;Intervalo de detección: 1sPrecisión de detección de PM2.5: 0-100 μg/m3;: ±15 μg/m3; 101-1000 μg/m3;: ±15% de lectura (condiciones de prueba: 25±2℃, 50±10%RH, TSI8530, cigarrillo, GBT18801- 2015)Tiempo de estabilización de encendido: 30 sDatos de salida: salida UART_TTL (nivel de 3,3 V, predeterminado)Salida PWM (nivel de 3,3 V, predeterminado)Voltaje de funcionamiento: 4,8 V ~ 5,5 V (CC)Corriente de trabajo: 120mACorriente en modo de ahorro de energía: 20mATiempo de respuesta: T90 30sHumedad de trabajo: 0~80%RH (sin condensación)Temperatura de trabajo: -10~60℃Temperatura de almacenamiento: -30~70℃

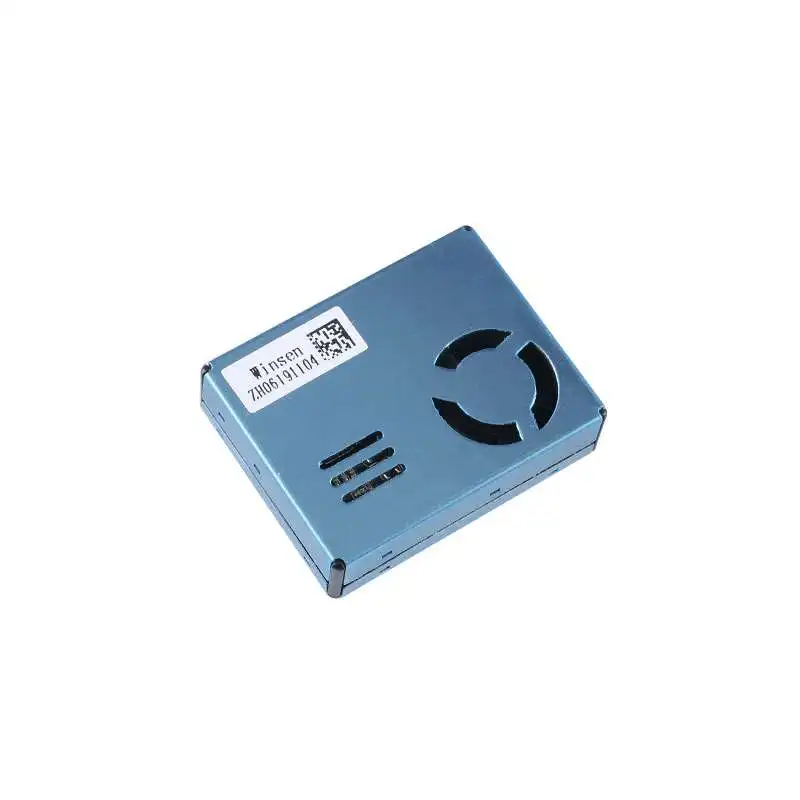

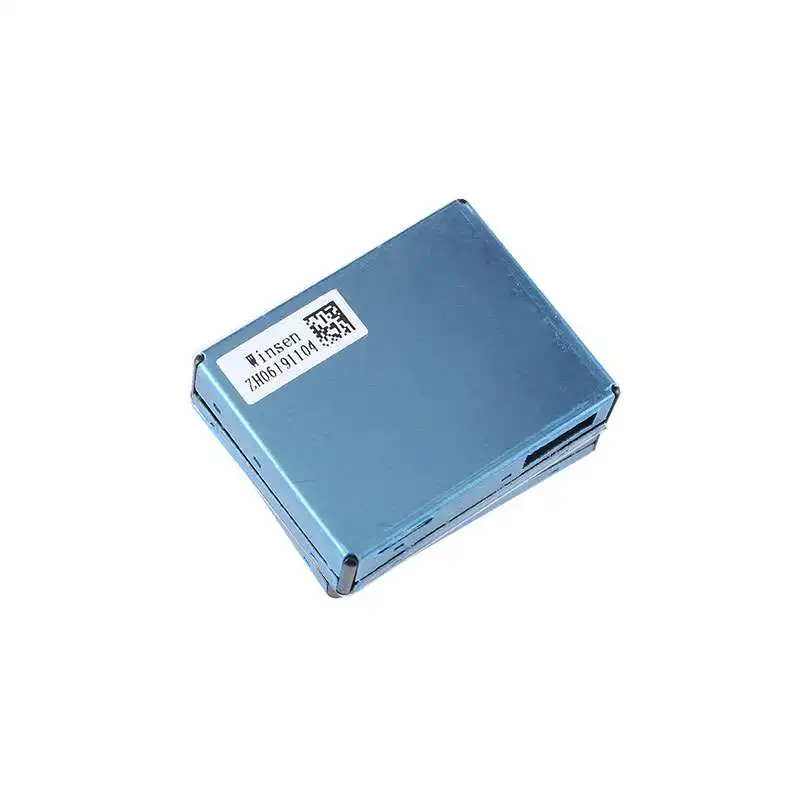

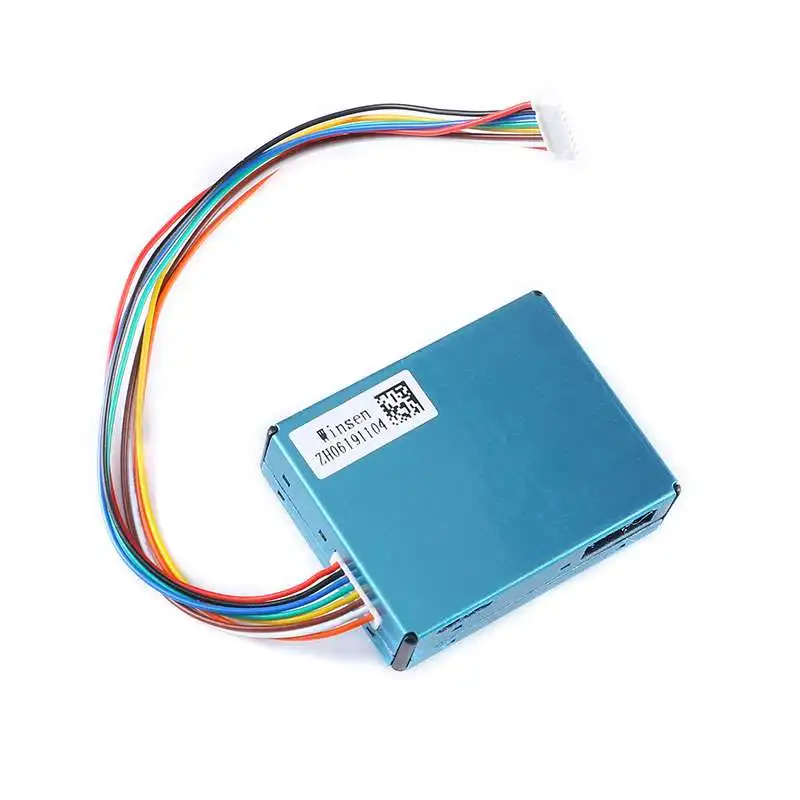

Descripción del producto:El ZH06 es un módulo de sensor de polvo láser compacto y versátil.Utilizando el principio de dispersión de Mie, es posible detectar partículas de polvo presentes en el aire y lograr una buena consistencia y estabilidad a través de algoritmos profesionales y procesos de detección de calibración.El sensor tiene la capacidad de salida simultánea de salida en serie y salida PWM, lo cual es cómodo de usar.Tamaño pequeño para una fácil integración.Características del sensor:1.Consistente2.Respuesta en tiempo real3.Datos precisos4.Bajo consumo de energía5.Diámetro de partícula de resolución mínima 0,3 μmParámetros del producto:Rango de tamaño de partícula de detección: 0,3-10 μmRango efectivo: 0-1000 μg/m3Intervalo de detección: 1sPrecisión de detección de PM2.5: 0-100 μg/m3: ±15 μg/m3;101-1000 μg/m3: ±15% de lectura (condiciones de prueba: 25±2°C, 50±10% RH, TSI8530, cigarrillo, GBT18801-2015)Tiempo de estabilización de encendido: 30 sDatos de salida: salida UART_TTL (nivel de 3,3 V, predeterminado) Salida PWM (nivel de 3,3 V, predeterminado)Voltaje de funcionamiento: 4,9 V ~ 5,5 V (CC)Corriente de trabajo: 120mACorriente de sueño: 20mATiempo de respuesta: T90 45sHumedad de trabajo: 0~80%RH (sin condensación)Temperatura de trabajo: -10~60°CTemperatura de almacenamiento: -30 ~ 70° CMTTF: continuo ininterrumpido 10000 h

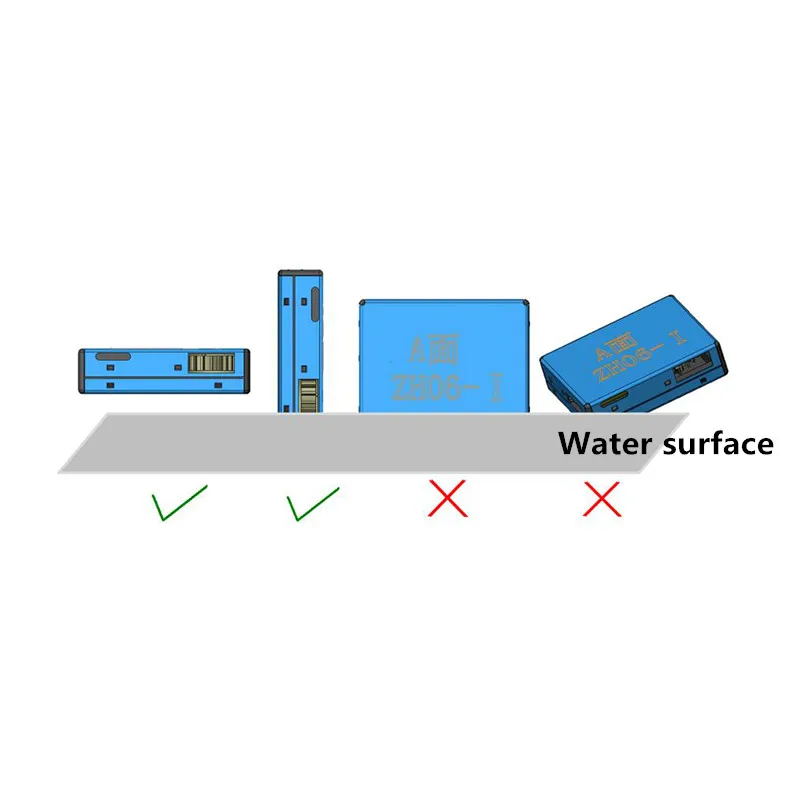

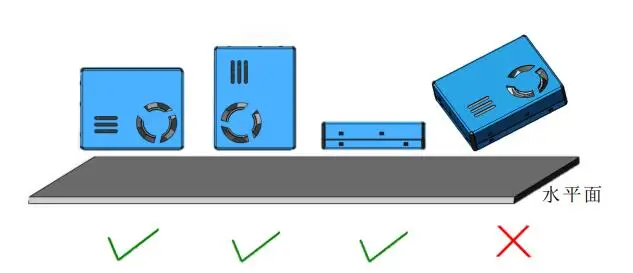

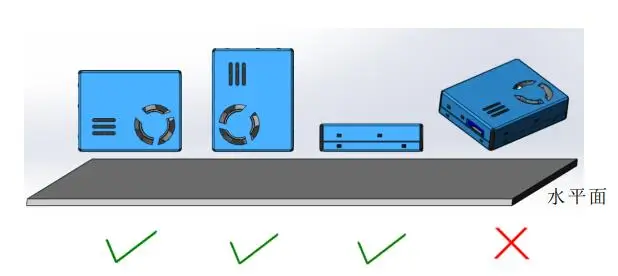

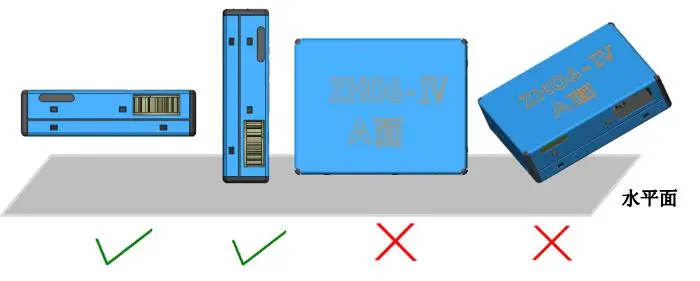

Método de instalación:El orificio de recolección de polvo es la entrada de aire del sensor y debe estar en buen contacto con el aire exterior; La posición de instalación del ventilador es la salida de aire del sensor.Cuando se instale el sensor, evite un fuerte flujo de aire alrededor del sensor; Si es inevitable, trate de mantener la dirección del flujo de aire externo perpendicular a la dirección del flujo de aire dentro del sensor.Al diseñar la cavidad de detección de toda la máquina, se debe considerar completamente el área efectiva del puerto de muestreo del sensor para garantizar la suavidad de la ruta de gas de muestreo tanto como sea posible.Un área de muestreo pequeña y una resistencia excesiva del aire afectarán seriamente la precisión de los datos del sensor.

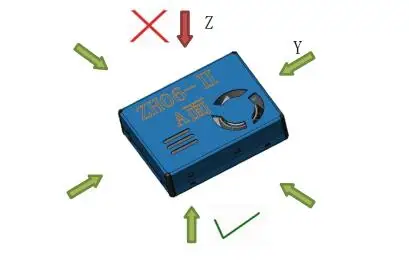

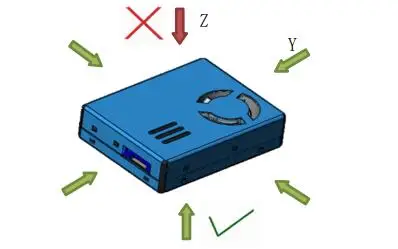

La flecha indica el flujo de aire perpendicular a la superficie del sensor.

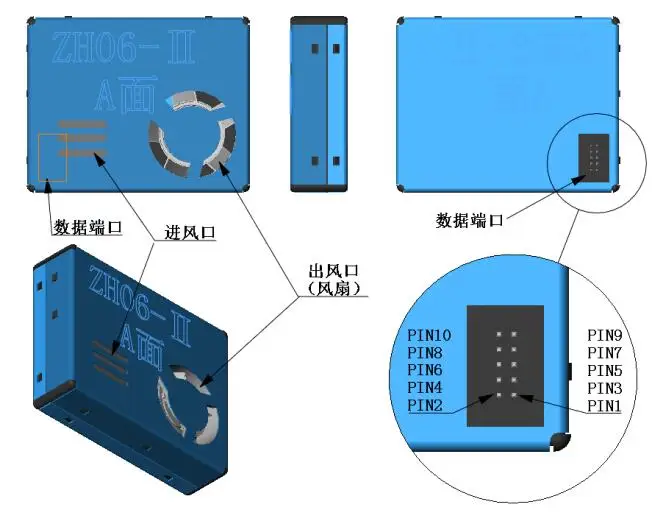

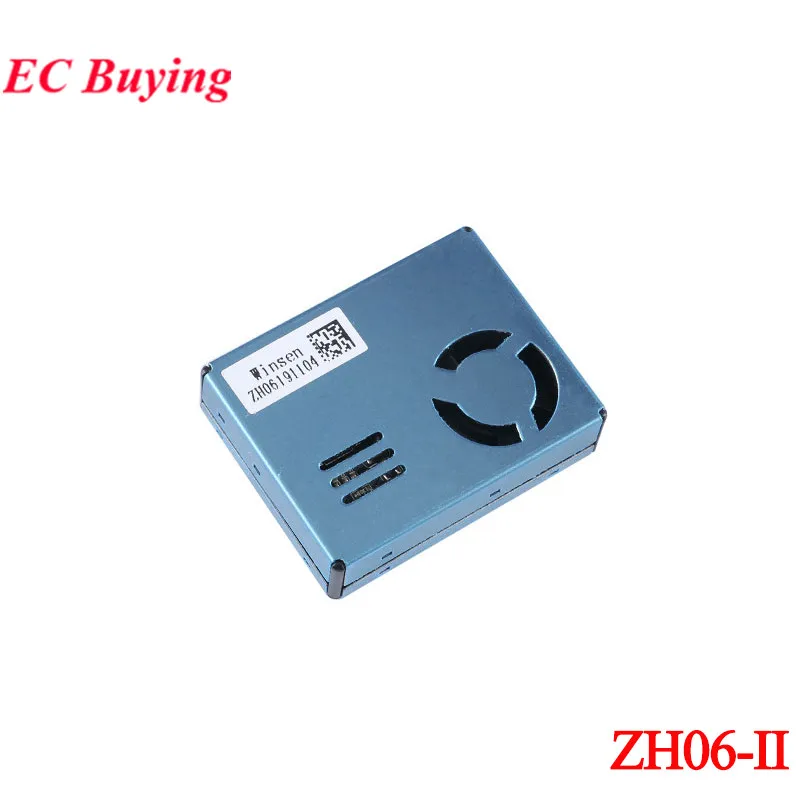

ZH06-II

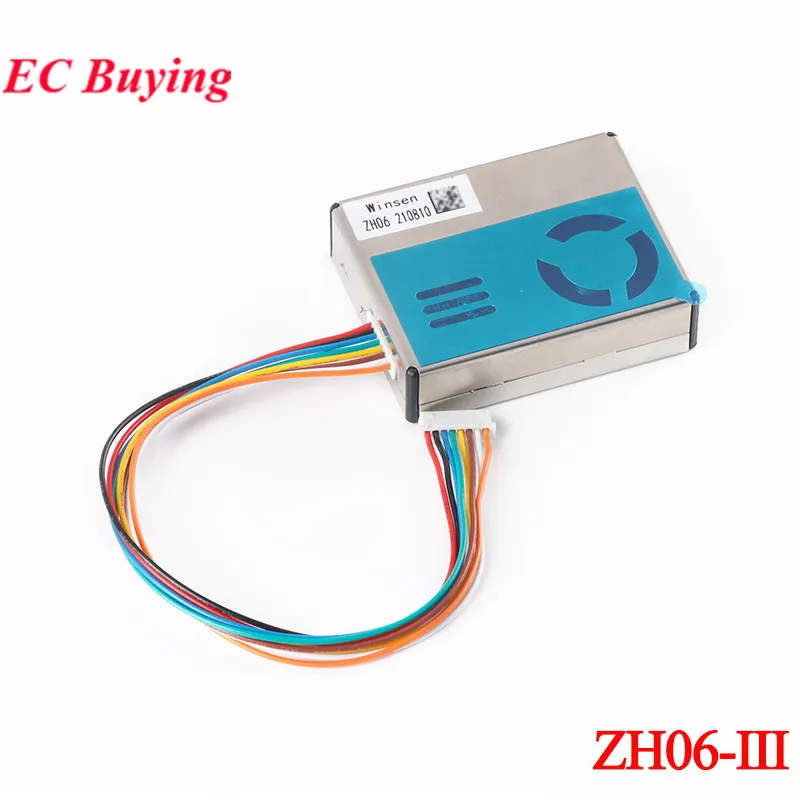

ZH06-III

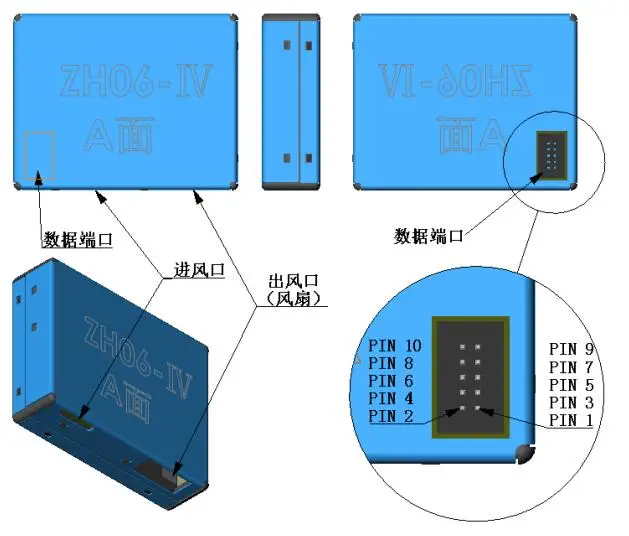

ZH06-IV

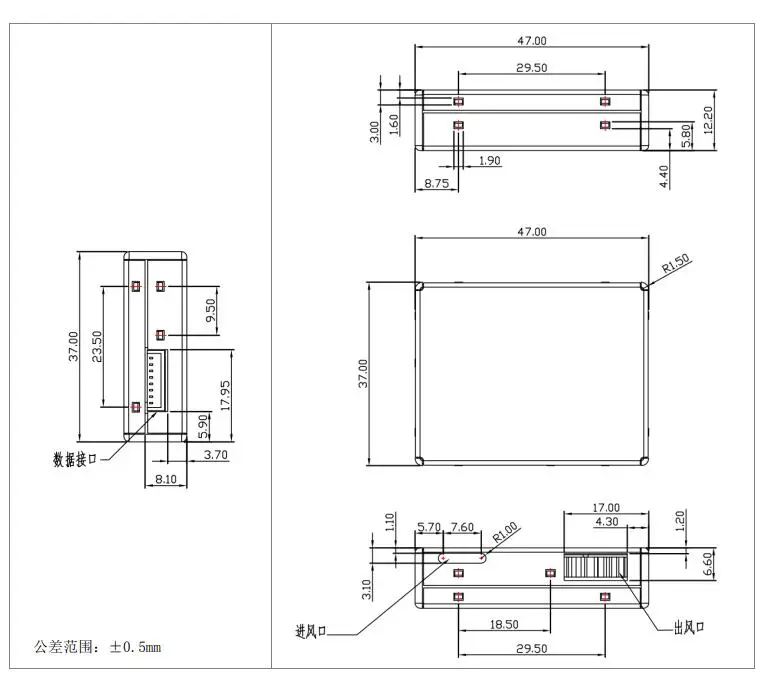

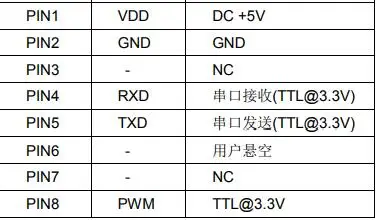

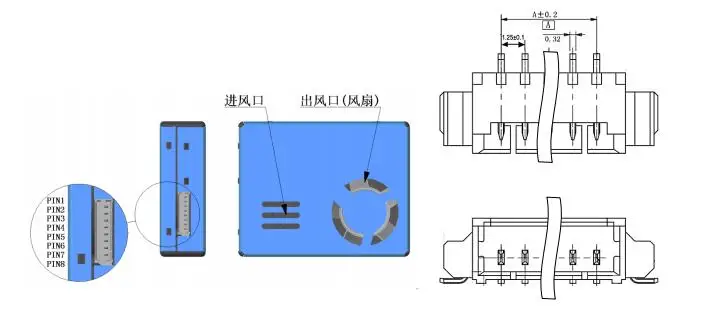

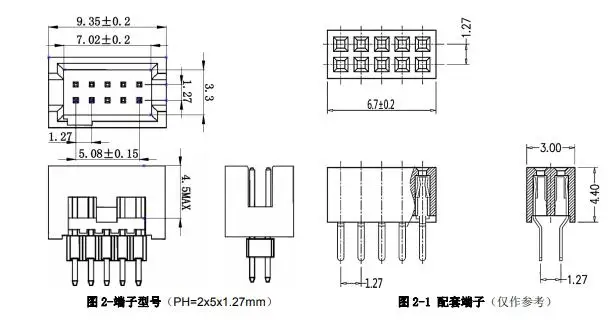

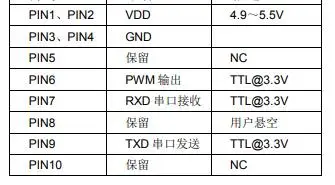

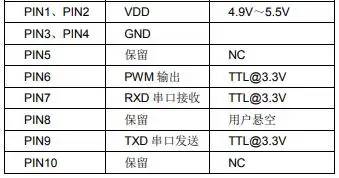

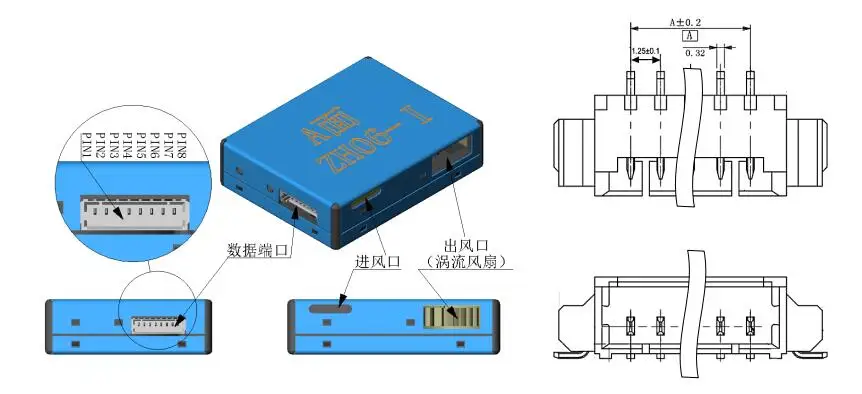

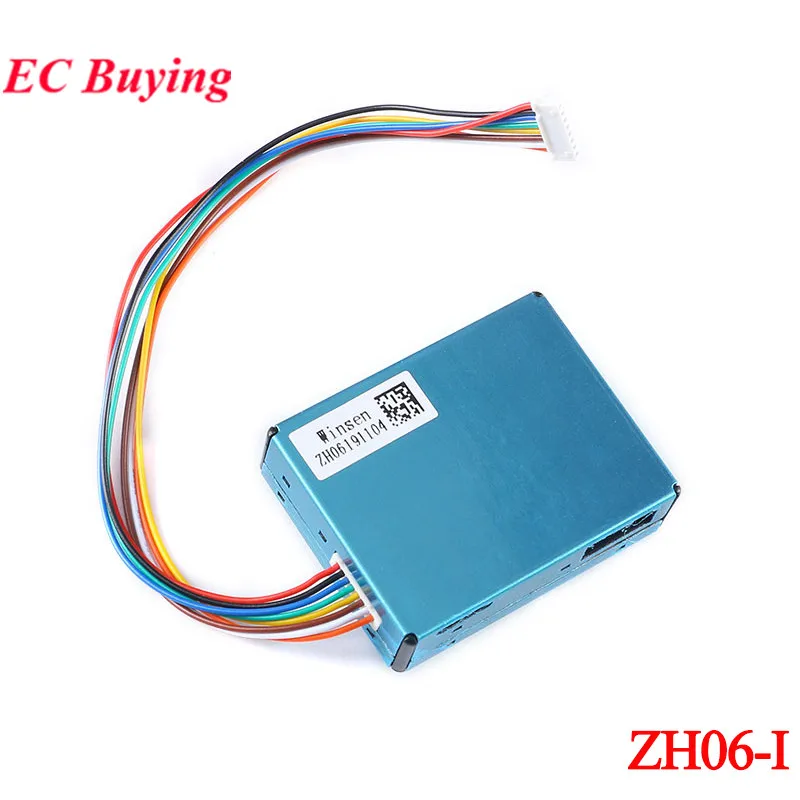

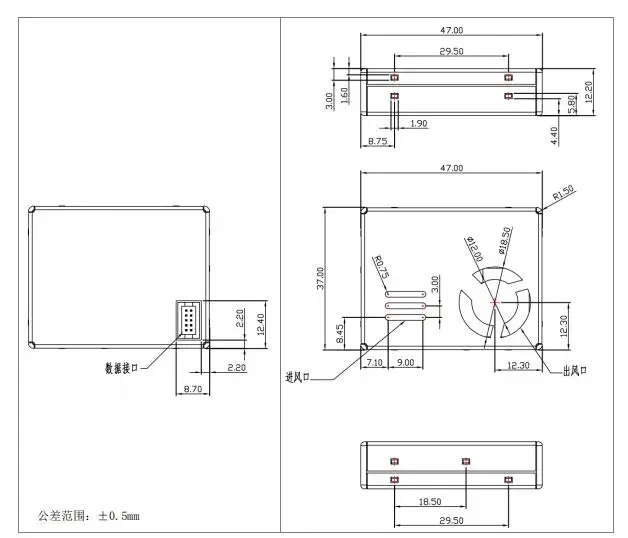

Aplicación:1.Purificador de aire,2.Sistema de aire fresco,3.Instrumentos portátiles,4.Supervisión de la calidad del aire,5.Equipos de medición, aire acondicionado, equipos domésticos inteligentes y otros lugares.ZH06-IDescripción del terminal: conector 1,25T-8P, paso de pines 1,25 mm, recuento de pines: 8

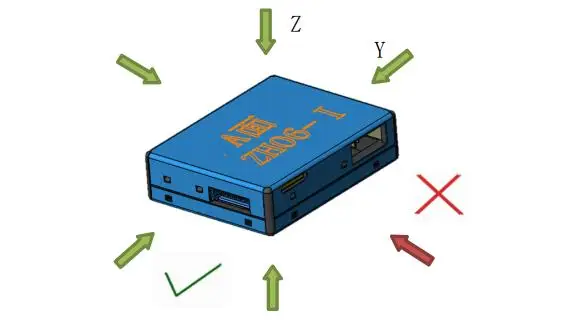

La flecha indica el flujo de aire perpendicular a la superficie del sensor.ZH06-IIZH06-III1.Puede detectar PM2.5 de bajo nivel de contaminación del aire y puede distinguir cigarrillos y polvo interior/exterior.
2. Detectar la contaminación del aire (aire acondicionado, purificador de aire, detector/portátil)
