Descripción

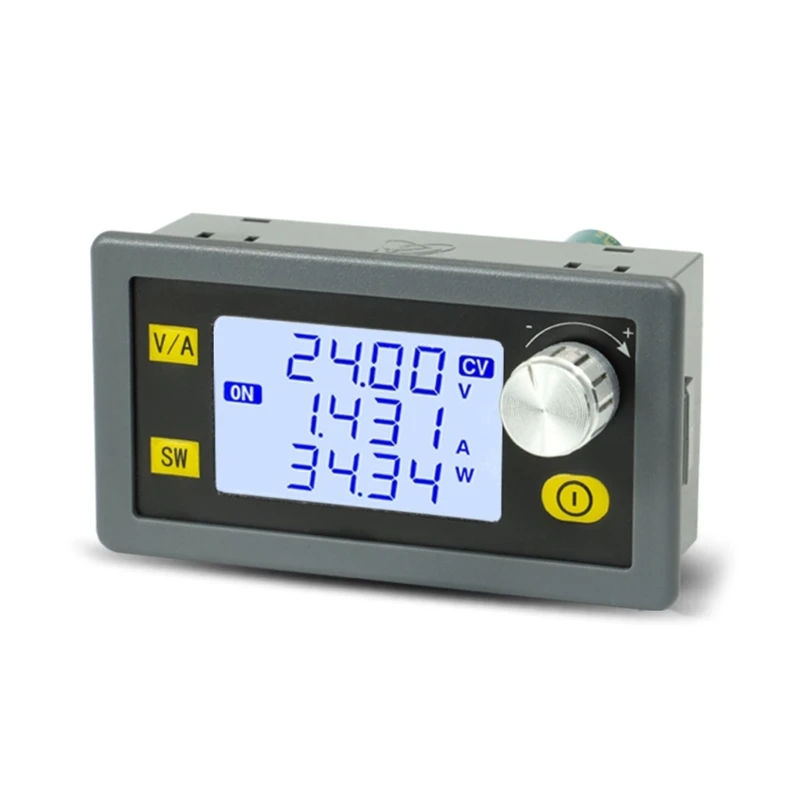

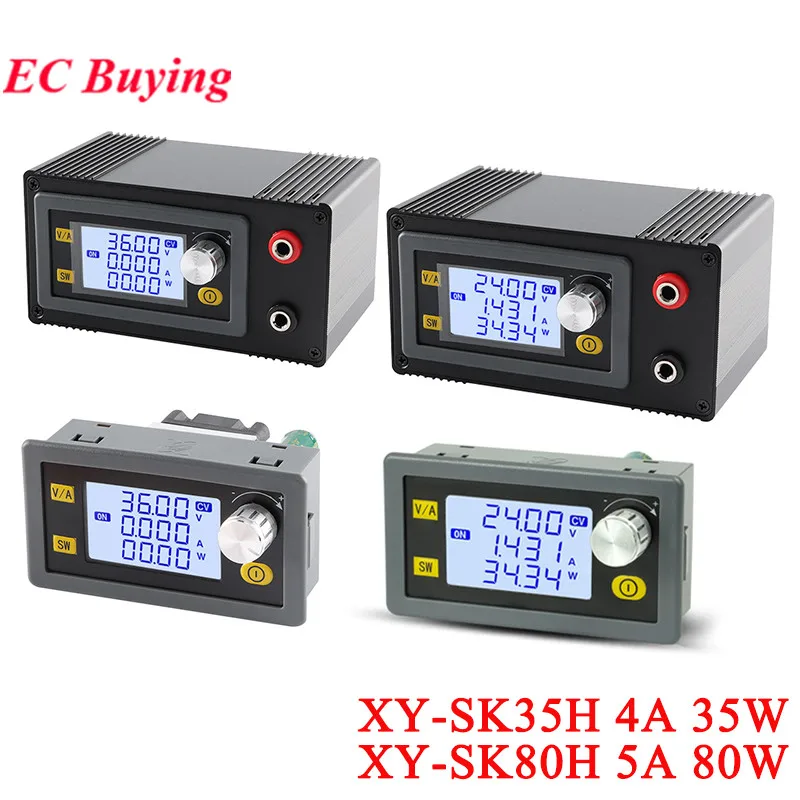

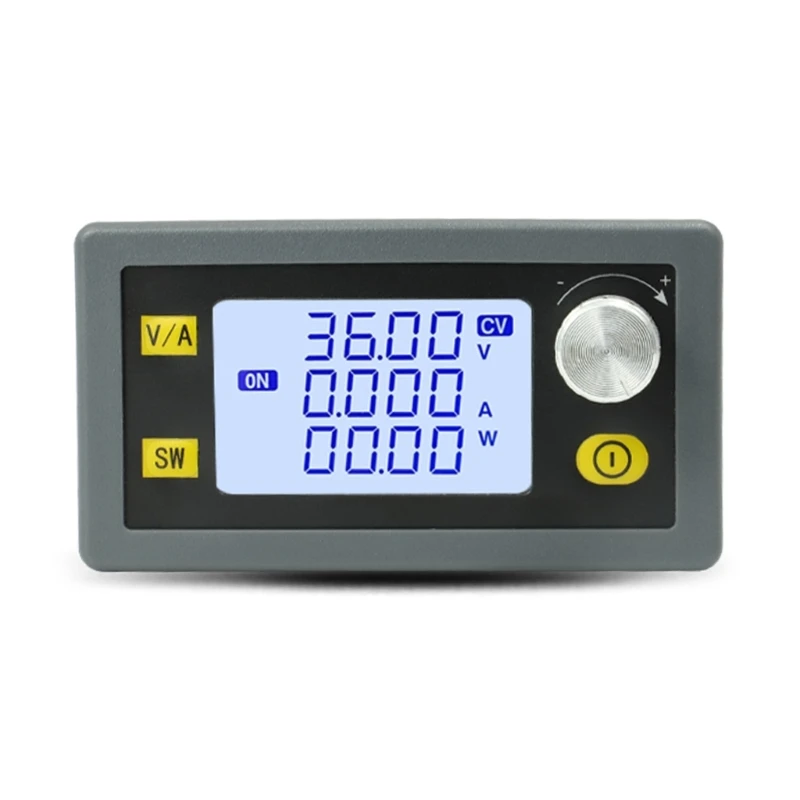

XY-SK35H

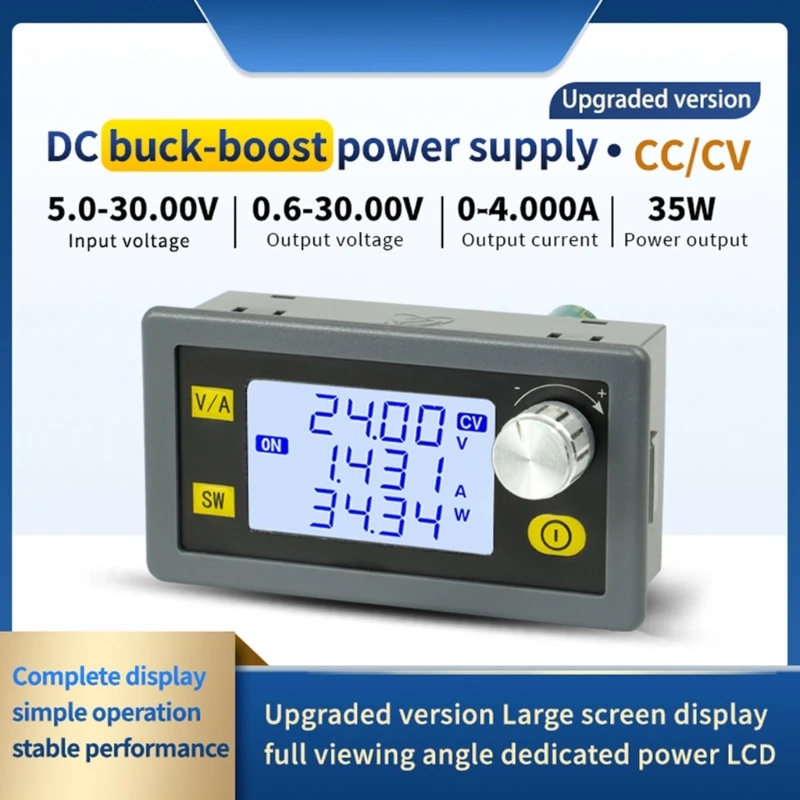

Los módulos de fuente de alimentación de corriente y voltaje ajustables digitales, convenientes, se pueden utilizar directamente en proyectos de ingeniería.
Gran pantalla LCD profesional de visualización completa con potencia especial, interfaces claras, operación simple y fácil de leer.
Múltiples protecciones, con protecciones de subtensión, sobretensión, sobrecorriente, sobretemperatura, sobretensión, antirreflujo y conexión anti-reversa.

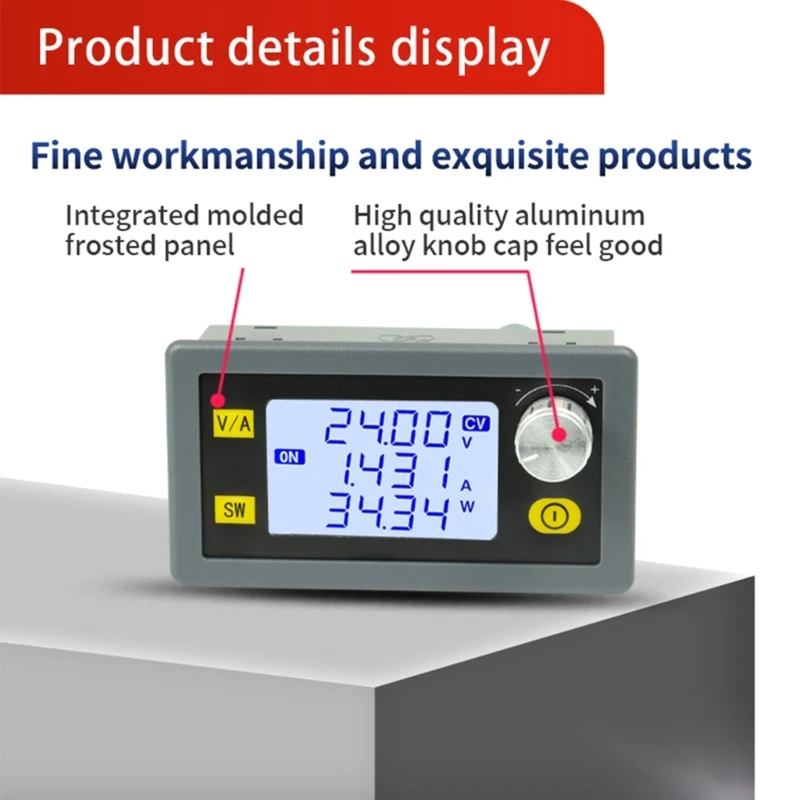

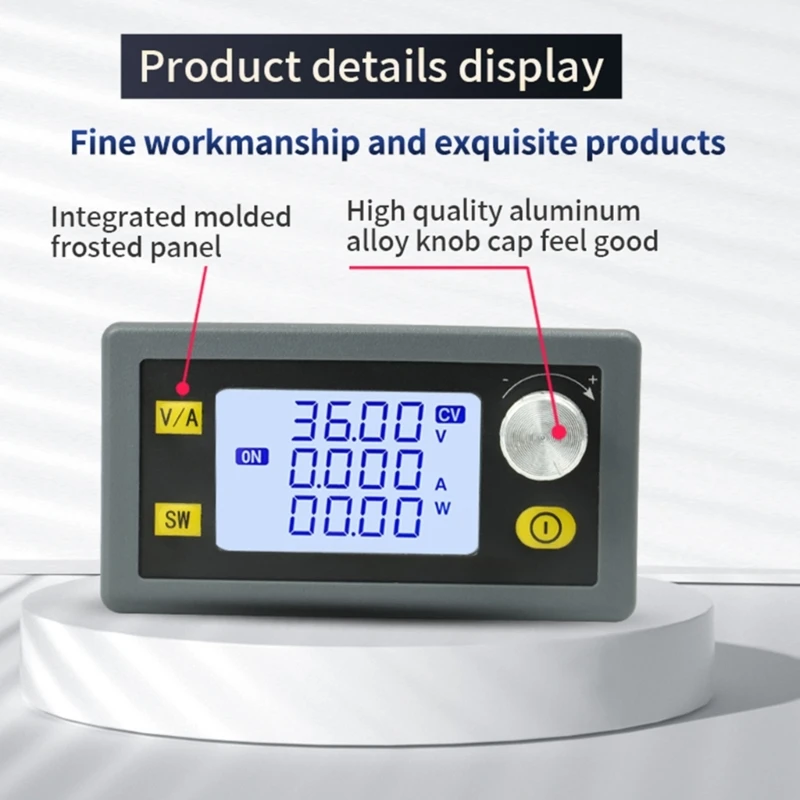

Panel esmerilado integrado, cubierta de perilla de aleación de aluminio de calidad, excelente sensación, mano de obra fina y producto exquisito.
Radiadores engrosados, ventilación bidireccional, mejor efecto de disipación de calor.

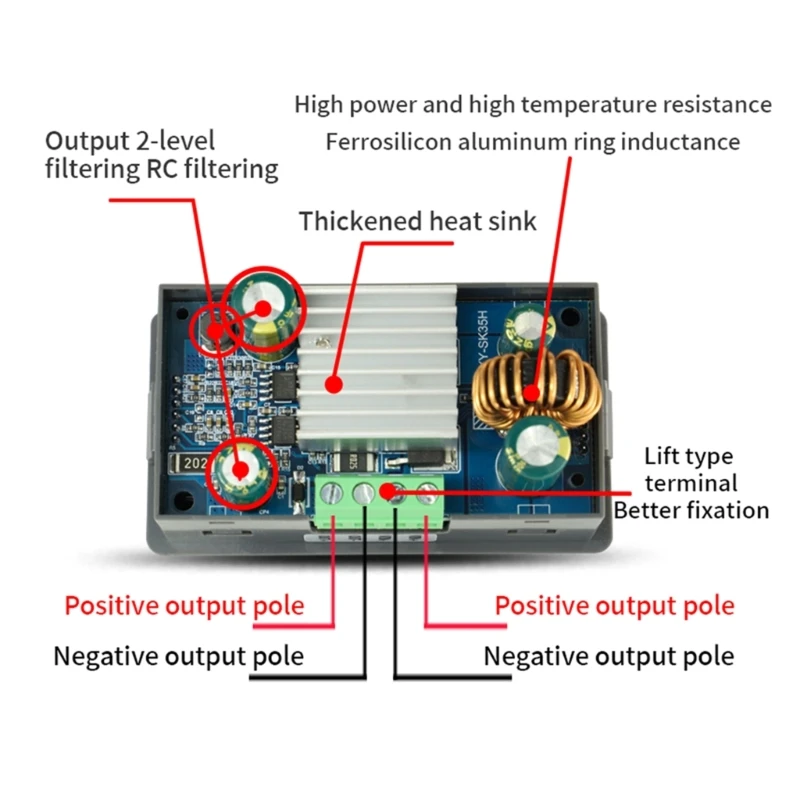

Doble inductancia diseñada, doble cable resistente a altas temperaturas de alta potencia e inductancia de anillos magnéticos de aluminio y silicio de hierro, terminales tipo elevación, cableado más seguro.
Especificaciones:
Material principal: ABS

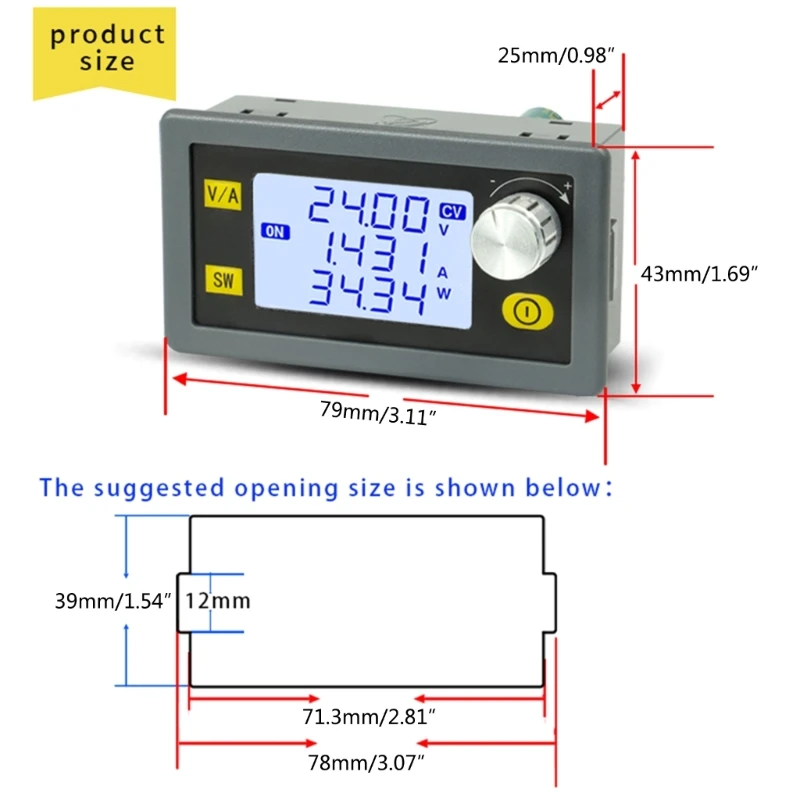

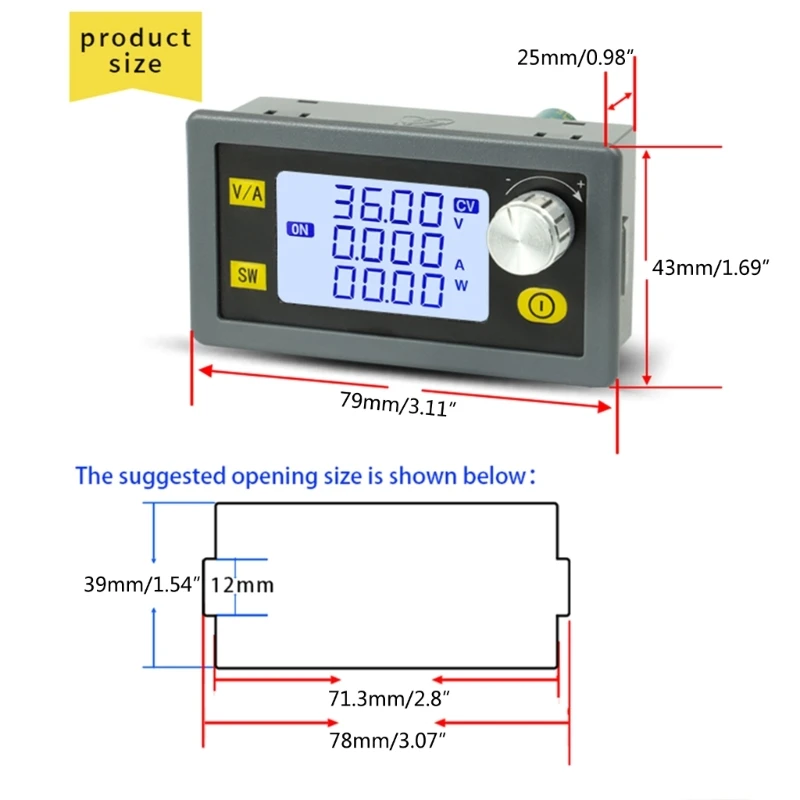

Tamaño: Aprox.79x43x25mm/3,11x1,69x0,98 pulgadas
Tipo: Fuente de alimentación CC-CC
Modelo: XY-SK35H
Voltaje de entrada: DC5-30V
Voltaje de salida: CC 0,6-30 V.
Corriente de salida: 0-4A
Potencia: 35W
Otros:
Carga solar
Modificación de la fuente de alimentación de la computadora
Fuente de alimentación pequeña para escritorios DIY-CNC
El paquete incluye:
1x fuente de alimentación de voltaje regulado ajustable
Nota:
Permita un error de 0-1 cm debido a la medición manual.
Permita una ligera aberración cromática debido a las diferentes resoluciones de pantalla.

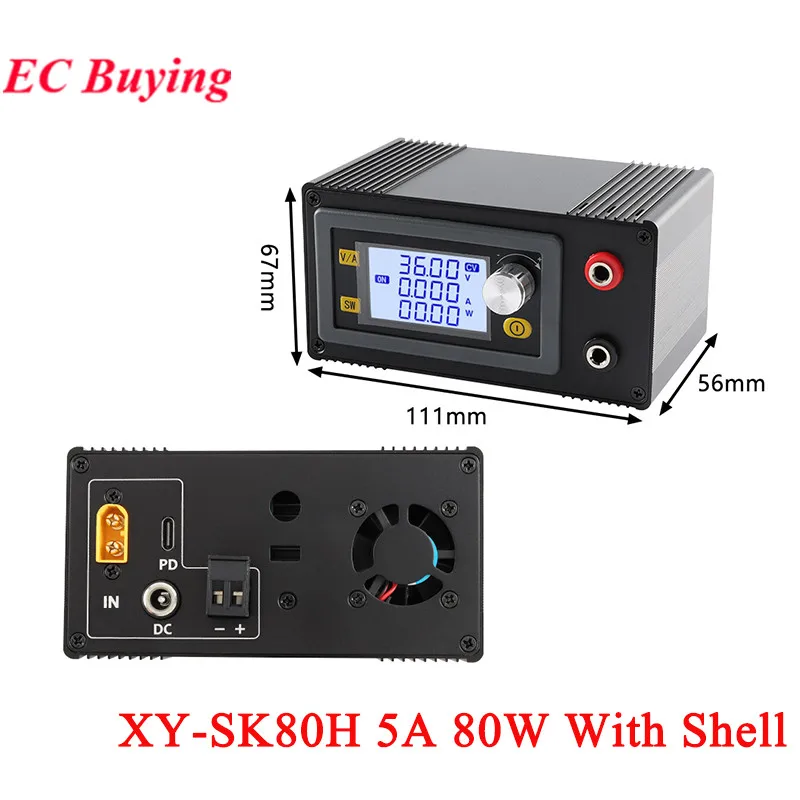

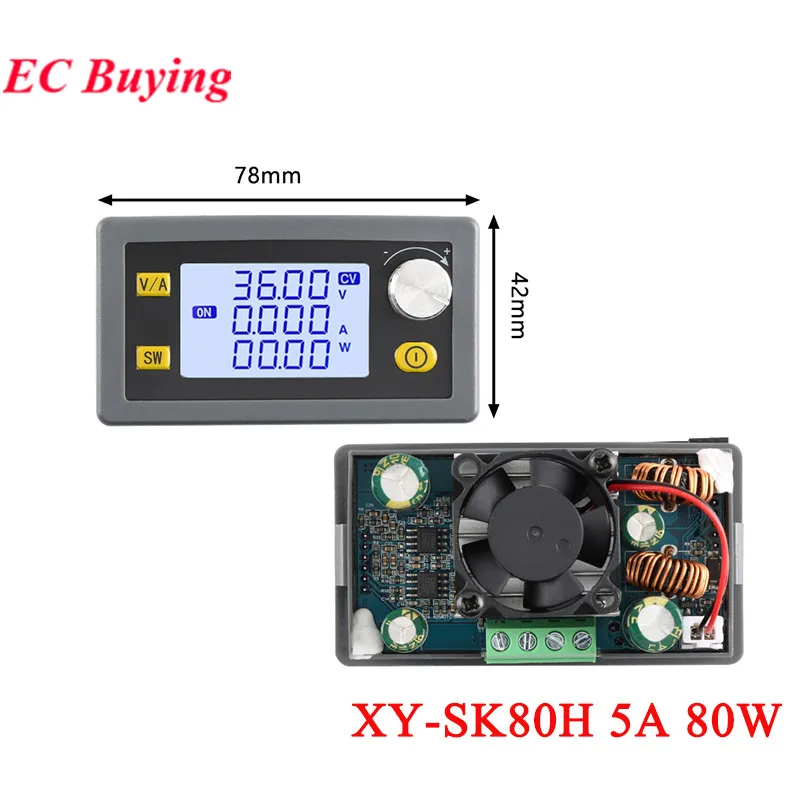

XY-SK80H
Características:
OOTDTY
El módulo de fuente de alimentación de corriente y voltaje ajustable digital, conveniente, se puede utilizar directamente en proyectos de ingeniería.
Gran pantalla LCD profesional de visualización completa con potencia especial, interfaces claras, operación simple y fácil de leer.
Múltiples protecciones, con protecciones de subtensión, sobretensión, sobrecorriente, sobretemperatura, sobretensión, antirreflujo y conexión anti-reversa.
Panel esmerilado integrado, cubierta de perilla de aleación de aluminio de calidad, excelente sensación, mano de obra fina y producto exquisito.

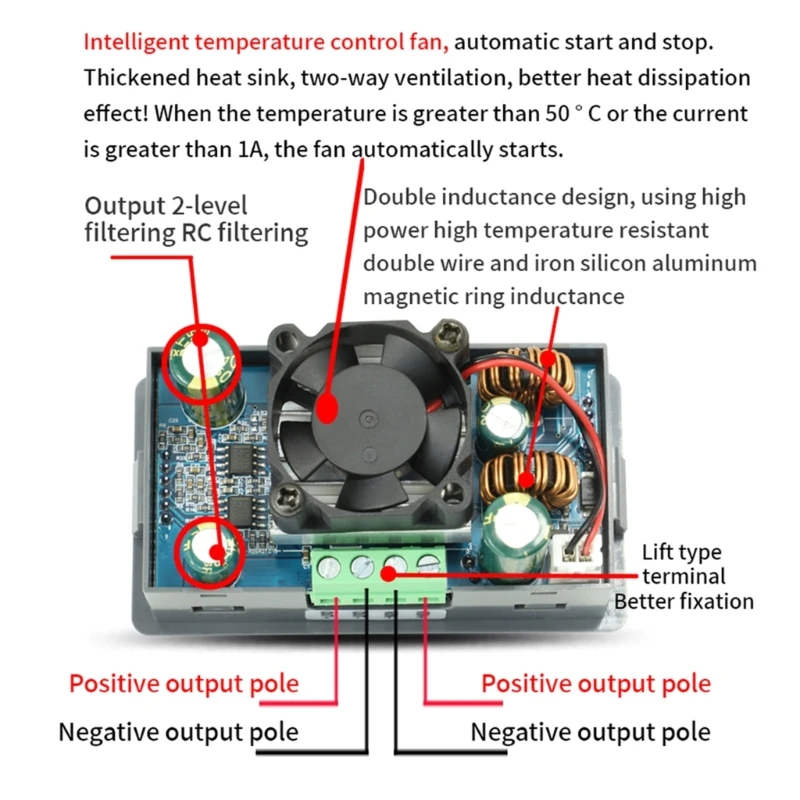

Ventilador inteligente de control de temperatura, arranque y parada automáticos; radiadores engrosados, ventilación bidireccional, mejor efecto de disipación de calor.
Doble inductancia diseñada, doble cable resistente a altas temperaturas de alta potencia e inductancia de anillos magnéticos de aluminio y silicio de hierro, terminales tipo elevación, cableado más seguro.
Especificaciones:
Material principal: ABS
Tamaño: Aprox.79x43x25mm/3,11x1,69x0,98 pulgadas
Tipo: Módulo de alimentación DC-DC
Modelo: XY-SK80H
Corriente de fuente de alimentación: 0-5A
Voltajes de alimentación: DC6-36V
Potencia: 80W
Otros:
Carga solar
Modificación de la fuente de alimentación de la computadora
Fuente de alimentación pequeña para escritorios DIY-CNC
Estadísticas de capacidad/energía/tiempo de ejecución
Configuración de la capacidad/energía/tiempo de funcionamiento máximo
El paquete incluye:
1x fuente de alimentación de voltaje regulado ajustable
Nota:
Permita un error de 0-1 cm debido a la medición manual.
Permita una ligera aberración cromática debido a las diferentes resoluciones de pantalla.

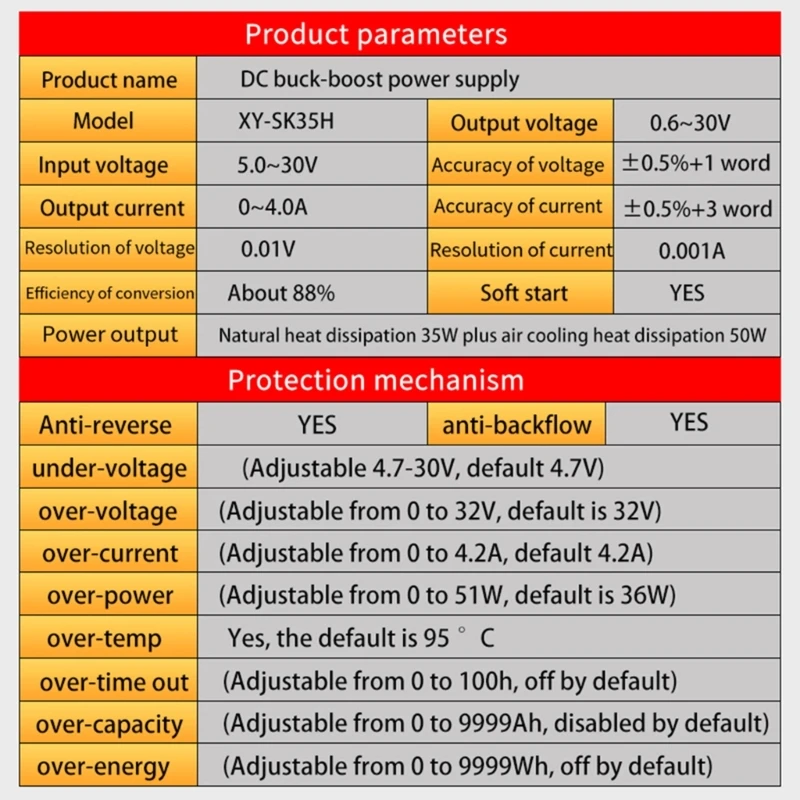

Voltaje de entrada: DC5,0V-30V (LVP con protección contra subtensión cuando el voltaje de entrada es inferior a 4,7V, se recomienda usarlo cuando el voltaje de entrada es superior a 7V.Cuando el voltaje de entrada es inferior a 7 V, la potencia de salida disminuirá.Cuanto menor sea el voltaje de entrada, menor será la potencia de salida)
Voltaje de salida: DC0.6V-30v
Corriente de salida: 0-4.0A
Potencia de salida: 35 W bajo disipación de calor natural, 50 W bajo refrigeración por aire
Precisión de voltaje: ± 0,5 % + 1 palabra, resolución: 0,01 V, precisión calibrada de fábrica
Precisión actual: ± 0,8% + 3 palabras, resolución: 0,001 A, precisión calibrada de fábrica
Eficiencia de conversión: alrededor del 88%
Arranque suave: Sí
Protección de conexión inversa de entrada: Sí, la conexión inversa no se quema
Antirreflujo en salida: Sí, se puede conectar directamente a la batería
Protección contra cortocircuitos de salida: Sí, puede cortocircuitar directamente el terminal de salida
Protección de temperatura (OTP): Sí, 100℃
Frecuencia de trabajo: 180KHZ

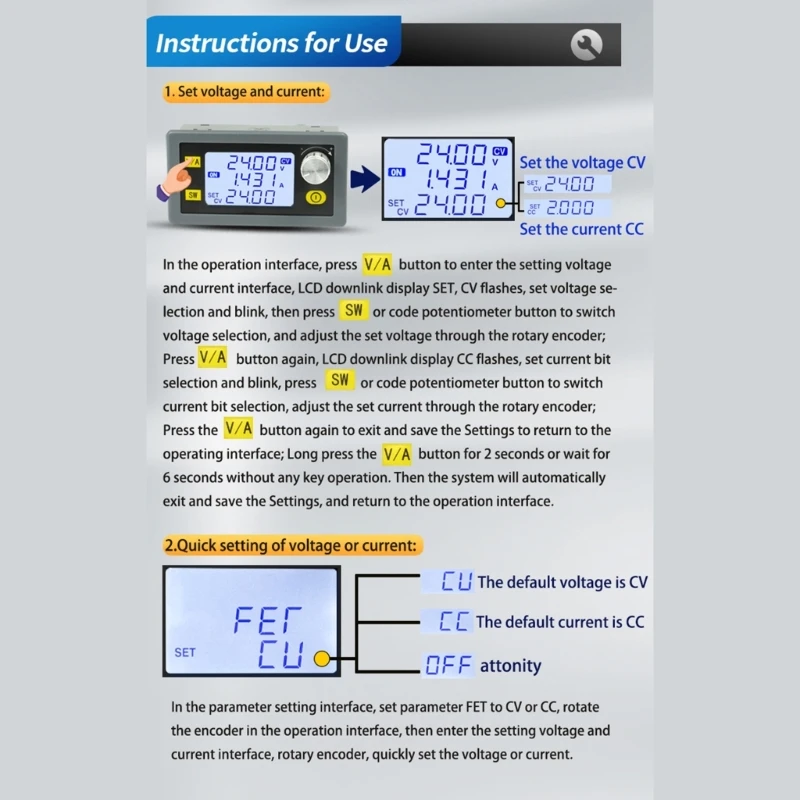

Descripción clave:
Presione brevemente la tecla ARRIBA/ABAJO y el voltaje se ajustará de forma predeterminada.Se admite una pulsación larga (aumento/disminución rápido).
Mantenga presionado el botón SET durante 1 segundo para ajustar el valor de corriente constante (valor límite de corriente);
Configurar y flash CV al ajustar el voltaje y configurar y flash CC al ajustar la corriente.

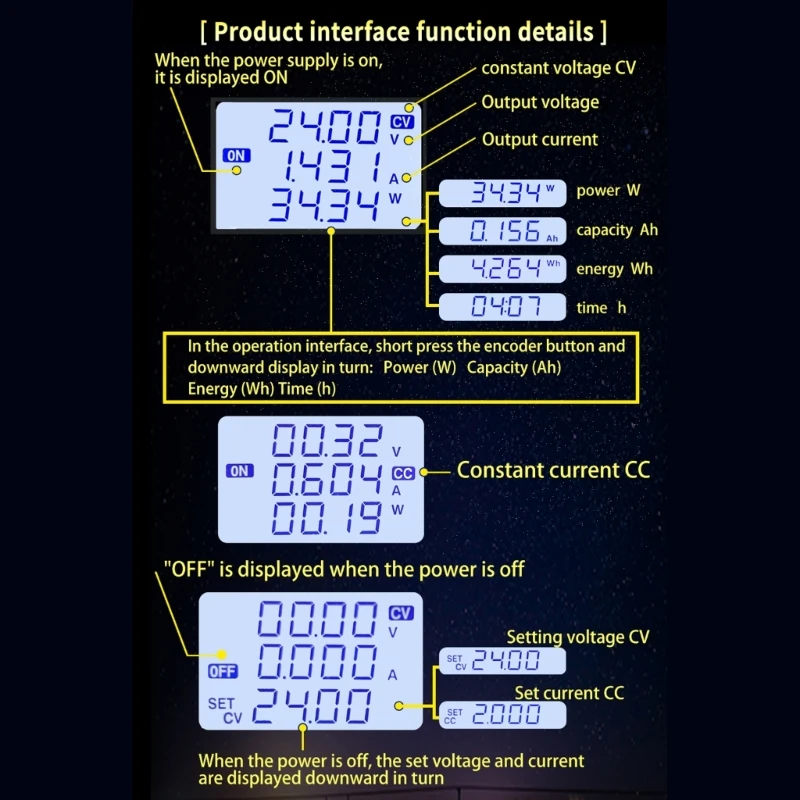

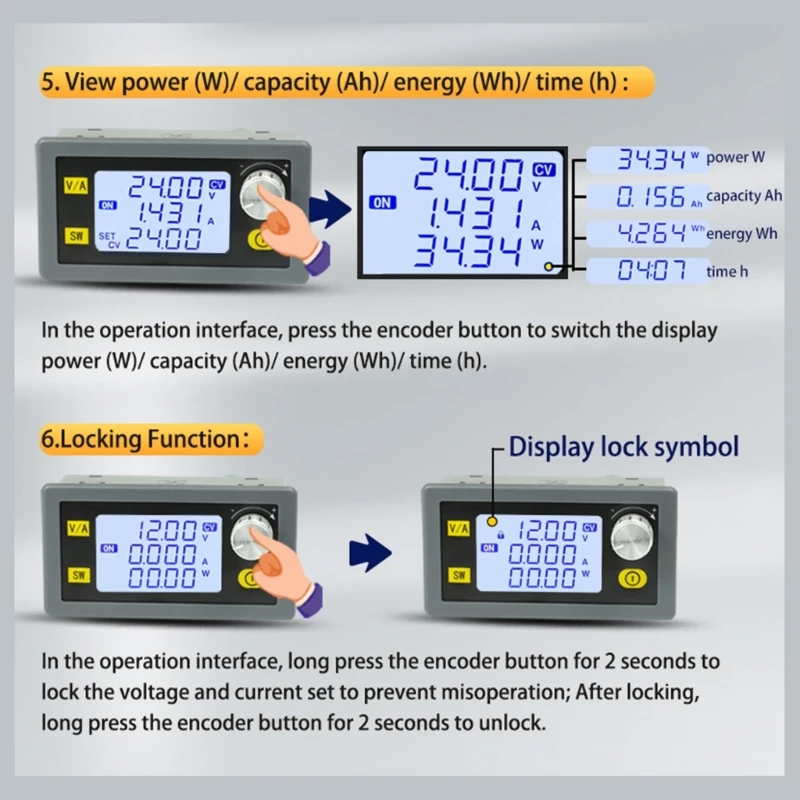

Presione brevemente la tecla SET para cambiar la pantalla actual A/potencia W/capacidad Ah/energía WH/tiempo h;
Presione brevemente la tecla ON/OFF para encender/apagar la salida de energía;
Mantenga presionado el botón ON/OFF durante 2 segundos para cambiar el voltaje de entrada y salida de la pantalla.
Cuando se configura CC, el valor de corriente constante se ajustará de forma predeterminada.Cuando se activa el LED, se puede realizar una atenuación rápida presionando la tecla ARRIBA/ABAJO, ¡lo cual es muy conveniente!

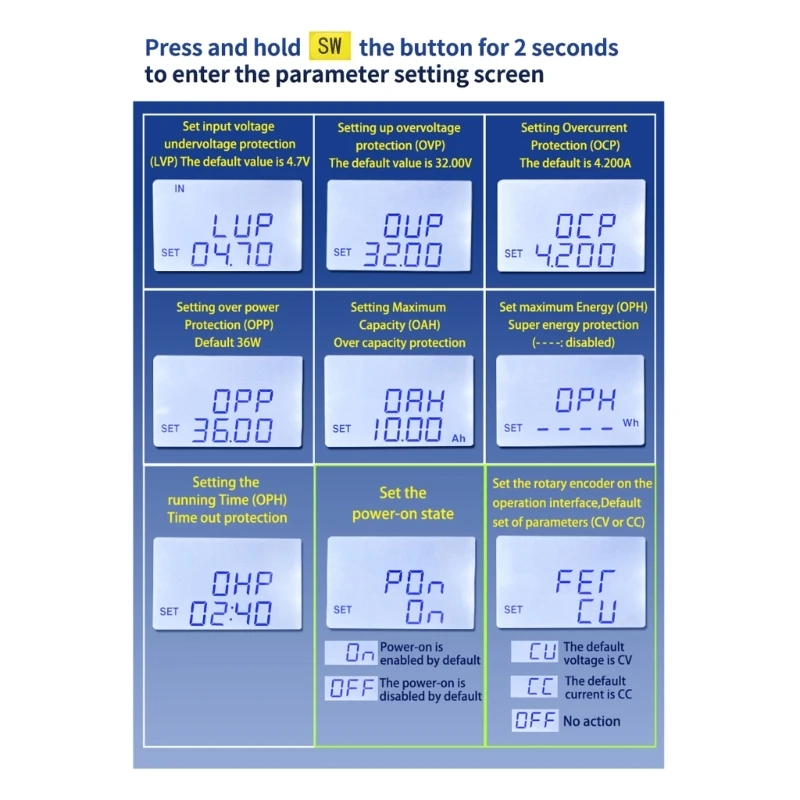

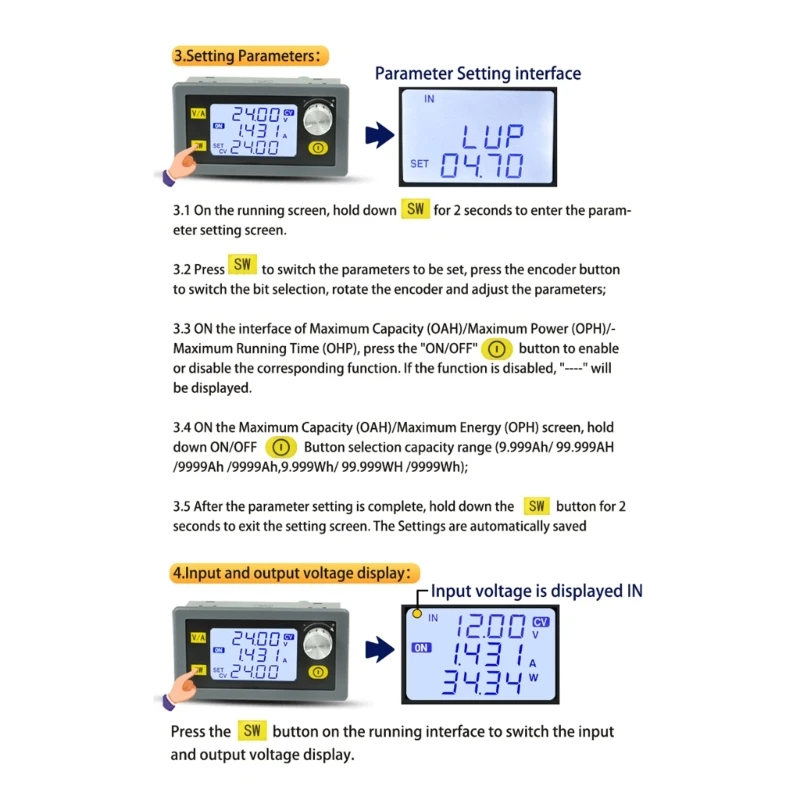

2.Instrucciones de funcionamiento de la interfaz de configuración:
2.1.Mantenga presionado el botón SET durante 3 segundos para ingresar a la interfaz de configuración;
2.2.Ajuste el tamaño del parámetro a través de la tecla ARRIBA/ABAJO, admita pulsación larga (aumento/disminución rápida), presione brevemente la tecla set para cambiar el parámetro a ajustar;
2.3.En la interfaz OAH / OPH / OHP, presione brevemente el botón "ON/OFF" para seleccionar la apertura o cierre de la función correspondiente.Si está cerrado, muestre "----";
2.4.En la interfaz de parámetros OAH/OPH, mantenga presionado el botón "ON/OFF" para seleccionar el rango de capacidad (9,999 Ah/99,99 Ah/999,9 Ah/9999 Ah, 9,999 Wh/999,9 Wh/9999 Wh)
2.5.Después de configurar el parámetro, presione y mantenga presionado el botón de configuración durante 3 segundos para salir de la interfaz de configuración y guardar los parámetros de configuración automáticamente;
Nota: después de la protección del producto, la salida se apagará y la pantalla LCD mostrará el código de protección correspondiente (LVP / OVP / OCP / OPP / OAH / OPH / OHP).El chip de alimentación en sí también tiene varias protecciones.Si el chip en sí está protegido, se mostrará el OEP.
3.Este producto tiene función de bloqueo:
Mantenga presionado el botón de configuración durante 5 segundos para bloquear el voltaje y la corriente establecidos y evitar un mal funcionamiento.Después de bloquear, mantenga presionada la tecla set durante 5 segundos para desbloquear.

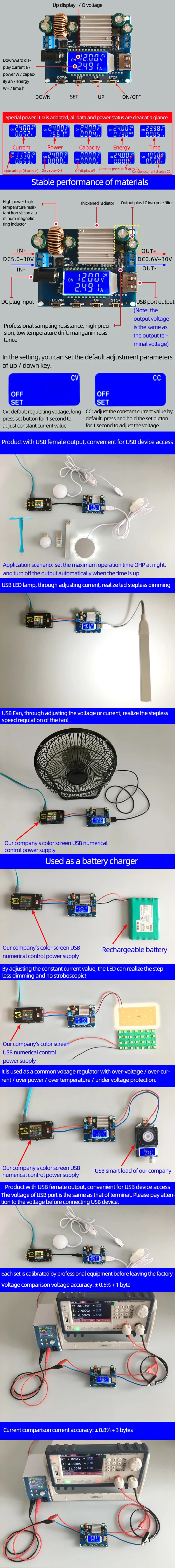

4.Uso del producto:
4.1.Se utiliza como fuente de alimentación común de subida y bajada de voltaje con protección contra sobretensión/sobrecorriente/sobretensión/sobretemperatura/subtensión;
(1) establezca el valor del voltaje.
(2) establecer el valor de corriente constante (valor de protección contra sobrecorriente);(por ejemplo, si el valor de corriente constante es 3.00A, la corriente máxima solo puede alcanzar 3A cuando usa el producto, y cuando la corriente alcanza 3A, la pantalla LCD mostrará el estado "CC", de lo contrario la pantalla LCD mostrará el estado "CV")
4.2. Úselo como cargador de batería
No se pueden utilizar productos sin función de corriente constante para cargar la batería.Debido a la gran diferencia de presión entre la batería consumida y el cargador, la corriente de carga es demasiado grande y la batería se daña.Por lo tanto, la batería debe cargarse con corriente constante al principio.Cuando la carga alcanza un cierto grado, la batería se puede volver automáticamente a una carga de voltaje constante.
(1) determine el voltaje de carga flotante y la corriente de carga de la batería que necesita cargar;(si el parámetro de la batería de litio es 3.7v/2200mAh, el voltaje de carga flotante es 4.2V;Si se trata de una batería recargable de 12 V, generalmente establezca el voltaje de carga flotante a aproximadamente 14 V)
(2) en condiciones sin carga, configure el valor del voltaje para que el voltaje de salida alcance el voltaje de carga flotante; (Si la batería de litio de 3,7 V está cargada, ajuste el voltaje de salida a 4,2 V).
(3) en condiciones sin carga, establezca el valor de corriente constante (corriente de carga de la batería);
(4) conecte la batería y cárguela.
4.3.Utilizado como controlador de corriente constante LED
(1) determine la corriente de trabajo y el voltaje máximo de funcionamiento del LED que necesita controlar;
(2) en condiciones sin carga, configure el valor de voltaje y el valor de corriente para que el voltaje de salida alcance el voltaje de funcionamiento y la corriente máximos del LED;
(3) conecte el LED y pruebe la máquina.
¡Este producto puede ajustar el valor de corriente constante (entre 0 y corriente de trabajo) para realizar la atenuación continua del LED y sin estroboscópico!!
5.Detalles de la función
5.1 estadísticas de capacidad/energía/tiempo de operación:
Las estadísticas se iniciarán automáticamente después de encender (ON) y el valor del estado anterior se mostrará después de apagar (OFF).Después de encenderlo nuevamente (ON), la grabación se iniciará automáticamente nuevamente; en la interfaz correspondiente, mantenga presionado el botón de encendido/apagado durante 3 segundos para restablecer automáticamente los datos correspondientes.
5.2 establece capacidad máxima/energía máxima/tiempo máximo de operación
5.2.1.Establezca la capacidad máxima (OAH)/energía (OPH): cuando se inicia la función OAH/OPH, cuando la capacidad/energía estadística es mayor que la capacidad/energía máxima establecida, la alimentación apaga automáticamente la salida y parpadea "OAH" / "OPH";Después de liberar la alarma, los datos estadísticos de capacidad/energía se borrarán automáticamente;
5.2.2.Establezca el tiempo máximo de descarga (OHP): cuando se inicia la función OHP, cuando el tiempo de operación de energía es mayor que el tiempo máximo de descarga establecido, la energía apaga automáticamente la salida y parpadea "OHP";Después de liberar la alarma OHP, las estadísticas de tiempo se borrarán automáticamente;
Esta función puede realizar el suministro de energía cuantitativo/temporizado.
Nota: cuando las funciones OAP/OPH y OHP no están activadas, la fuente de alimentación registrará automáticamente la capacidad/energía y el tiempo de operación.Cuando las funciones OAH/OPH y OHP están activadas, la fuente de alimentación apagará automáticamente la salida cuando se alcance el valor establecido; cuando se activa la función OHP, el tiempo de funcionamiento de la fuente de alimentación es el modo de cuenta regresiva;
6.Precauciones:
6.1.Está prohibido cortocircuitar la entrada VIN del módulo con la salida OUT; de lo contrario, la función de corriente constante fallará.
6.2.¡Asegúrese de que la potencia de la fuente de alimentación sea siempre mayor que la potencia requerida por la carga de salida!
6.3.Si el módulo desea salir a plena carga, el voltaje de entrada será superior a 8 V.Cuando el voltaje de entrada es de 5 V, la potencia de salida es de aproximadamente 15 W; El valor máximo de corriente del módulo es 4 A, siempre que la potencia máxima de salida sea limitada, como la salida 18 V, la corriente no será superior a 2 A.
6.4. El módulo tiene la función de protección contra subtensión de entrada, que es de aproximadamente 4,7 V de forma predeterminada. Cuando sea inferior a este valor, desconectará automáticamente la salida y cuando el voltaje sea superior a 4. 7V, recuperará automáticamente la salida (Nota: 4. 7V es el voltaje en el puerto del producto, cuando la corriente de entrada es relativamente grande, no ignore el voltaje parcial en el cable de entrada).
