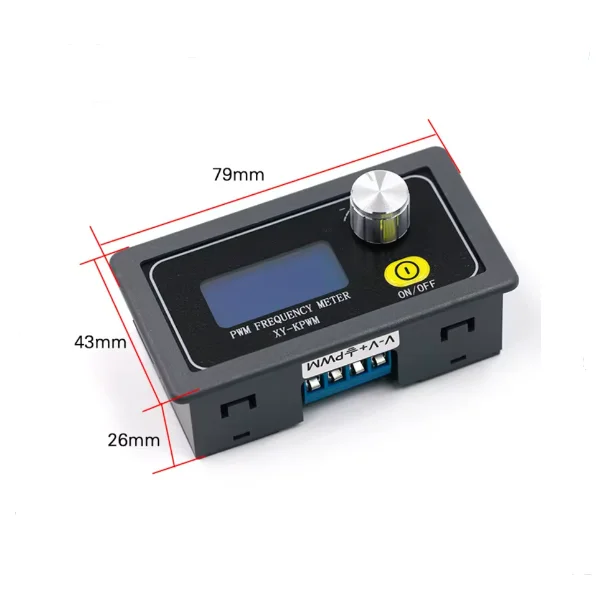

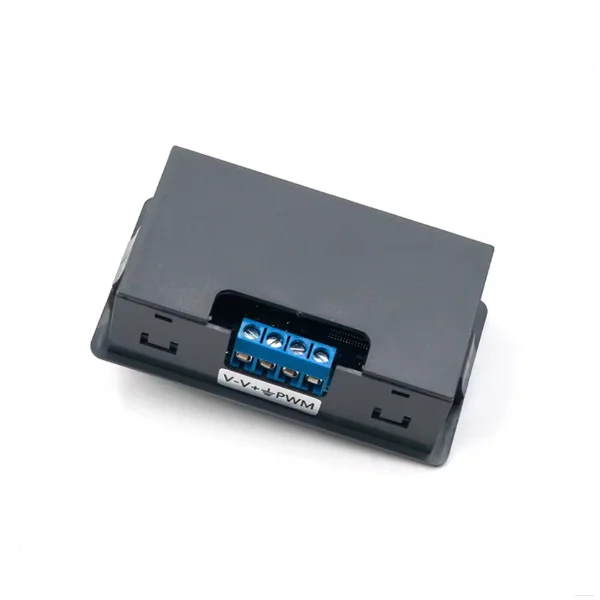

XY-PWM XY-PWM1 1HZ-150KHZ PWM ciclo de trabajo de frecuencia de pulso módulo ajustable generador de señal de onda Rectangular cuadrada

Aspectos destacados del módulo:

1.Modo dual, paso del ciclo de trabajo 0,1% en modo fino;

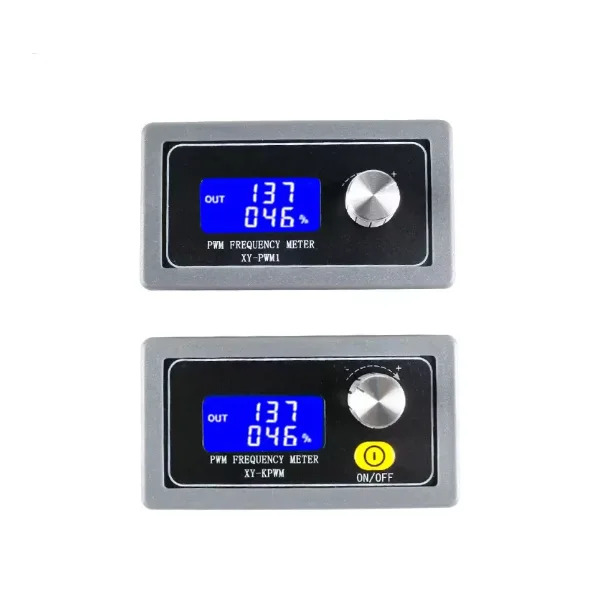

2.Pantalla LCD de cristal líquido de frecuencia y ciclo de trabajo, muy clara, utilizando el ajuste del potenciómetro del codificador, muy conveniente; La salida PWM se puede configurar por separado para la frecuencia y el ciclo de trabajo;

3.Con función de bloqueo para evitar un mal funcionamiento;

4.Se pueden establecer límites superior e inferior del ciclo de trabajo; KPWM con interruptor, puede encender y apagar la salida PWM con una tecla;

4.Amplio rango de frecuencia y alta precisión;

5.Comunicación en serie

I. Descripción del módulo

Salida PWM, puede configurar la frecuencia y el ciclo de trabajo respectivamente;

Modo ordinario:

Rango de frecuencia 1HZ~150KHZ Ciclo de trabajo 000~, paso del ciclo de trabajo 1%

Modo fino:

La frecuencia se divide en cuatro rangos, conmutación automática:

1.XXX (sin punto decimal): la unidad pequeña es 1 Hz, rango de valores 1 Hz ~ 999 Hz;

2.X.XX (punto decimal en centésimas) la unidad pequeña es de 0,01 Khz, tome el rango de valores de 1,00 Khz ~ 9,99 Khz;

3.XX.X (punto decimal en diez lugares): la unidad pequeña es 0,1 Khz; rango de valores 10,0 Khz ~ 99,9 Khz

4.X.X.X (punto decimal en el décimo y cien lugares): la unidad pequeña es 1 Khz; el rango de valores es 1 KHz ~ 150 KHz.

por ejemplo.Visualización de frecuencia: 100 significa PWM emite un pulso de 100 Hz;

1.01 significa PWM genera un pulso de 1,01K;

54,1 significa salidas PWM de 54,1 KHz de pulso;

1.2.4 significa salidas PWM de pulso de 124 KHz;

Rango de valor del ciclo de trabajo: 0~;

II.Configuración del parámetro

Este producto a través del potenciómetro giratorio para ajustar la frecuencia y el ciclo de trabajo, de acuerdo con la velocidad de rotación para determinar la realización del ajuste rápido, el ajuste predeterminado del ciclo de trabajo, presione brevemente para ajustar la frecuencia, presione prolongadamente 2 segundos para bloquear, mantenga presionado 5 segundos para cambiar el modo (modo normal/modo fino), fácil de operar, configure los parámetros se guardan automáticamente, el apagado no se perderá.

En tercer lugar, los parámetros del módulo:

1.Voltaje de funcionamiento: 3,3 ~ 30 V;

2.Rango de frecuencia: modo normal 1Hz~150KHz; modo fino 1HZ ~ 15KHZ;

3.Precisión de frecuencia: la precisión en cada rango es de aproximadamente 2%;

4.Capacidad de carga de señal: la corriente de salida puede ser de alrededor de 5 ~ 30 mA;

5.Amplitud de salida: la amplitud PWM es igual al voltaje de suministro;

6.Temperatura ambiente: -20~+70℃.

7.Peso: 42 g

IV.Ámbito de aplicación:

1.Se utiliza como generador de señales de onda cuadrada para producir señales de onda cuadrada para el desarrollo experimental;

2.Se utiliza para generar señales de onda cuadrada para controlar los controladores de motores;

3.Genera pulsos ajustables para uso de MCU;

4.Genera pulsos ajustables para controlar circuitos relacionados (atenuación PWM y control de velocidad y otras aplicaciones).

V. Control de puerto serie (microcontrolador de comunicación de nivel TTL)

Control de puerto serie (microcontrolador de comunicación de nivel TTL)

Estándar de comunicación: 9600 bps

Bit de datos: 8

Bit de parada: 1

Bit de paridad: ninguno

Control de flujo: ninguno
