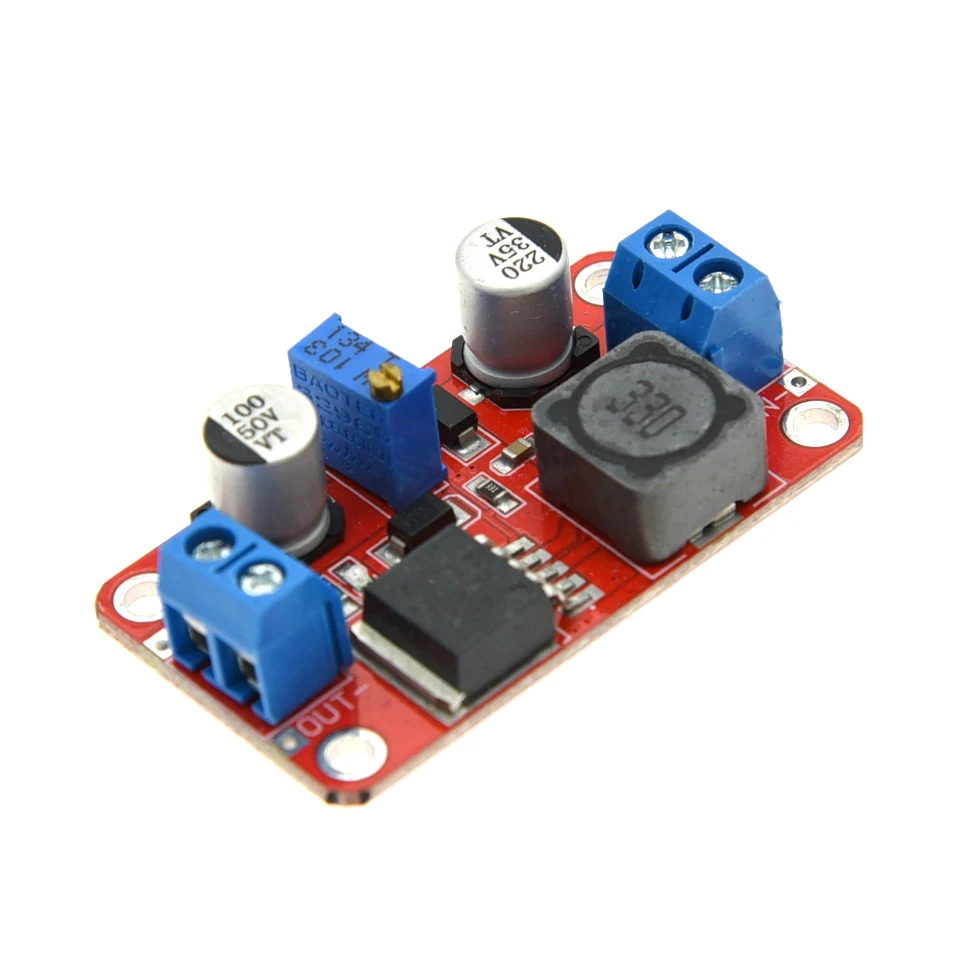

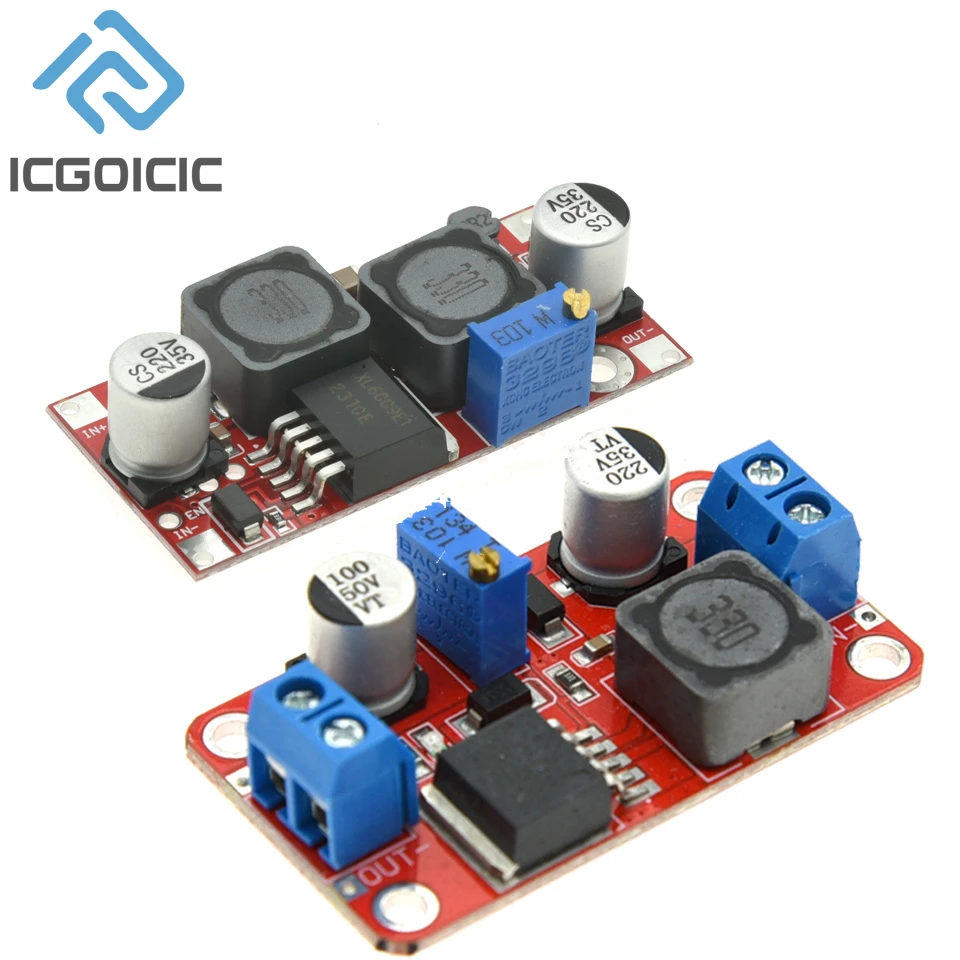

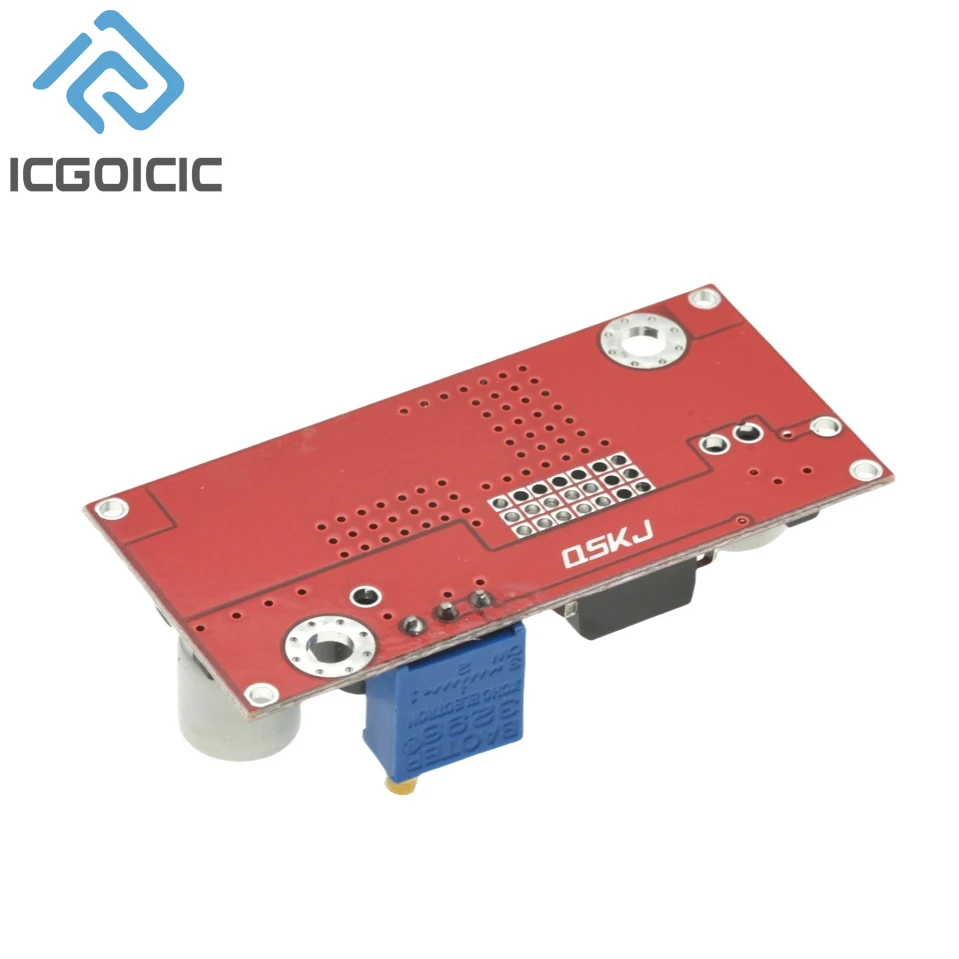

Fuente de alimentación ajustable XL6009, módulo de impulso de alto rendimiento, banda de ondulación baja, módulo de Impulso de activación de banda baja
Parámetro del módulo:
Naturaleza del módulo: módulo de refuerzo no aislado
Voltaje de entrada: 5-32V
Voltaje de salida: (1) ajustable continuamente (1,2-35V)
Corriente de salida: 1,5 A(MAX)
Corriente de entrada: 4A (MAX)
Potencia de salida: refrigeración natural 20W, más 25W (MAX) de potencia real
Potencia de salida máxima=voltaje de entrada * 4A * eficiencia de conversión
Eficiencia de conversión: la eficiencia de trabajo del voltaje y la corriente comunes medidos (lo siguiente es solo para referencia)
Ondulación de salida: entrada 12V salida 24 0.5A ondulación 30MV 20M ancho de banda (solo como referencia)
Temperatura de funcionamiento: Grado Industrial (-40 ° C a + 85 ° C) (la temperatura ambiente excede los 40 ° C, reduzca el uso de energía o fortalezca la disipación de calor)
Aumento de temperatura a carga completa: 45 ℃
Frecuencia de funcionamiento: 400kHz
Corriente sin carga: típico 15mA(5V a 12V)
Tasa de ajuste de carga: ± 0.5%
Tasa de ajuste de voltaje: ± 0.5%
Velocidad de respuesta dinámica: 5% 200uS
Habilitar puerto de control: Sí, alto 1,4 V-VIN (ON), bajo 0-0,8 V (OFF), alto predeterminado
Protección contra cortocircuitos: Ninguna (instale fusible o circuito de protección en la entrada)
Protección inversa de entrada: ninguna, coincide con nuestro diodo o en la serie de entrada.
Método de instalación: se puede fijar con tornillos (orificio de fijación de 3mm), 2 orificios de fijación
Modo de Cableado: soldadura, agregar pines se puede soldar directamente a la PCB
Describe
El XL6019 es un circuito integrado monolítico especialmente diseñado para Boost y Buck-Boost. Puede funcionar desde DCSV hasta un rango de voltaje de entrada de 40V, con baja ondulación y MOS de potencia incorporado. XL6019 tiene un oscilador de frecuencia fija incorporado y un circuito de compensación de frecuencia, lo que simplifica el diseño del circuito.
El bucle de control PWM puede ajustar el ciclo de trabajo linealmente de 0 a 90%. Función de protección contra sobrecorriente incorporada y función de apagado de nivel lógico de PIN EN.
Parámetros

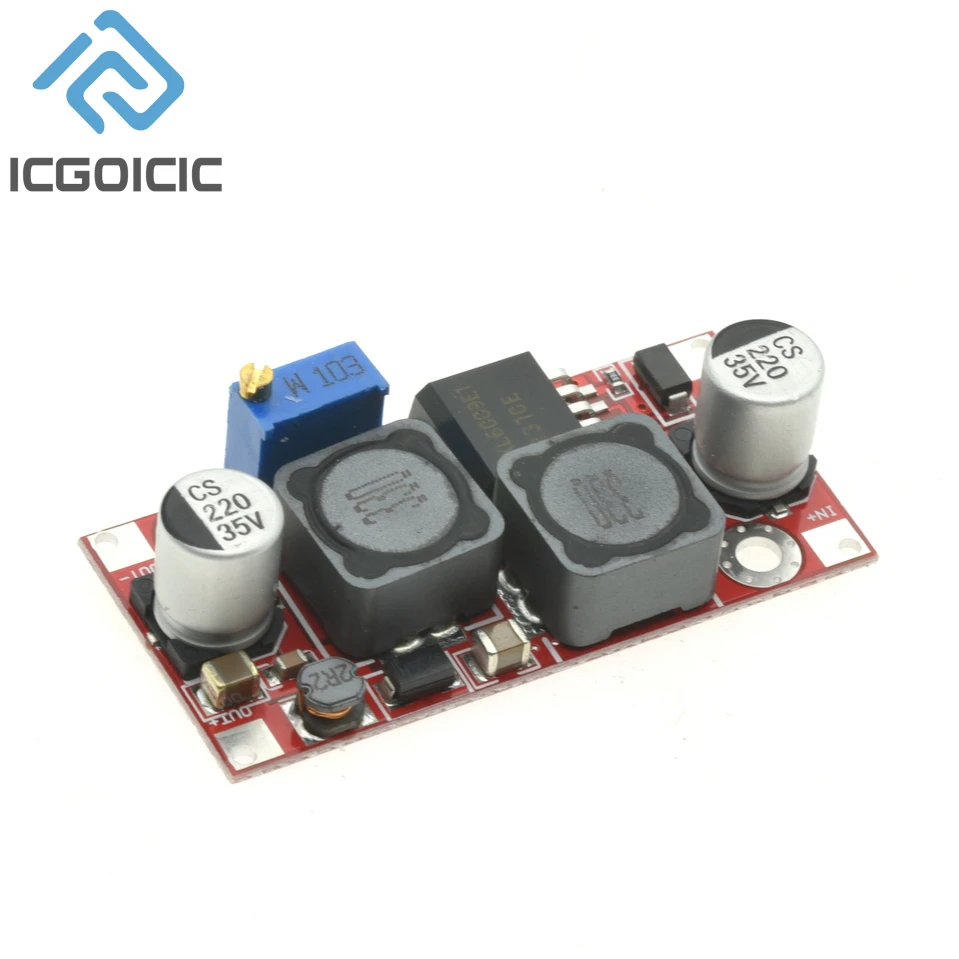

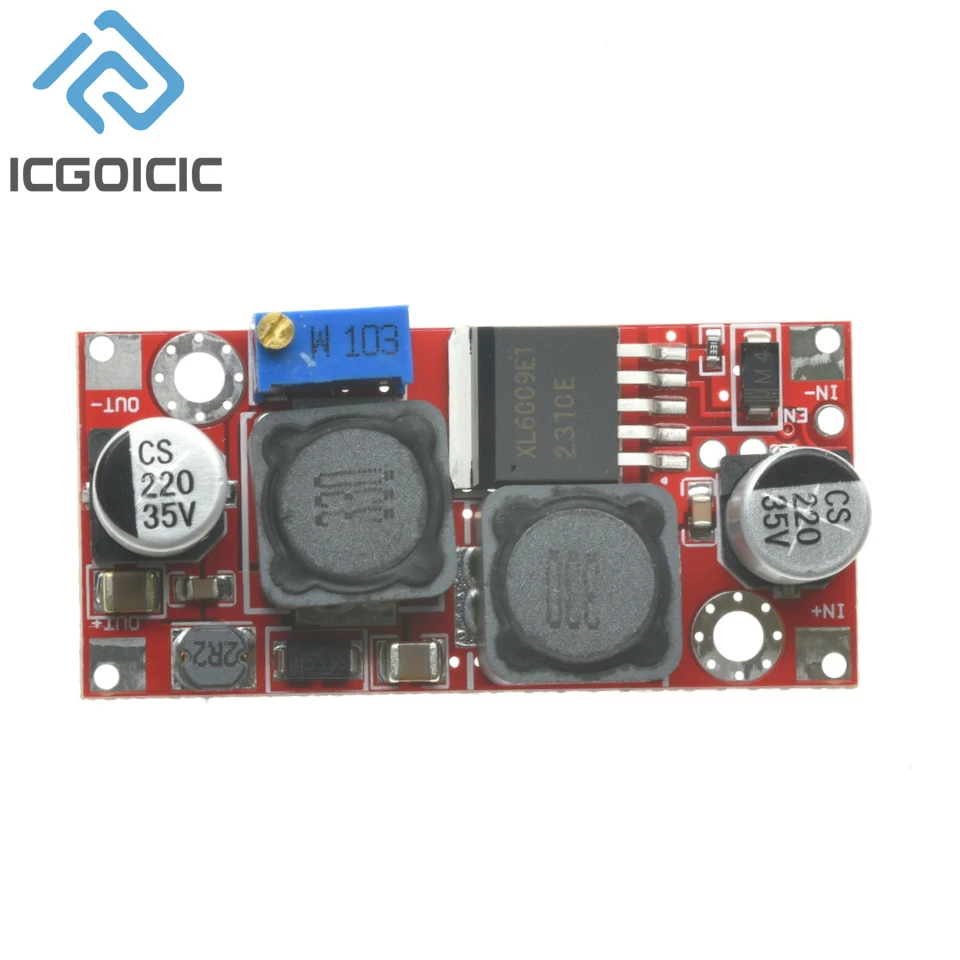

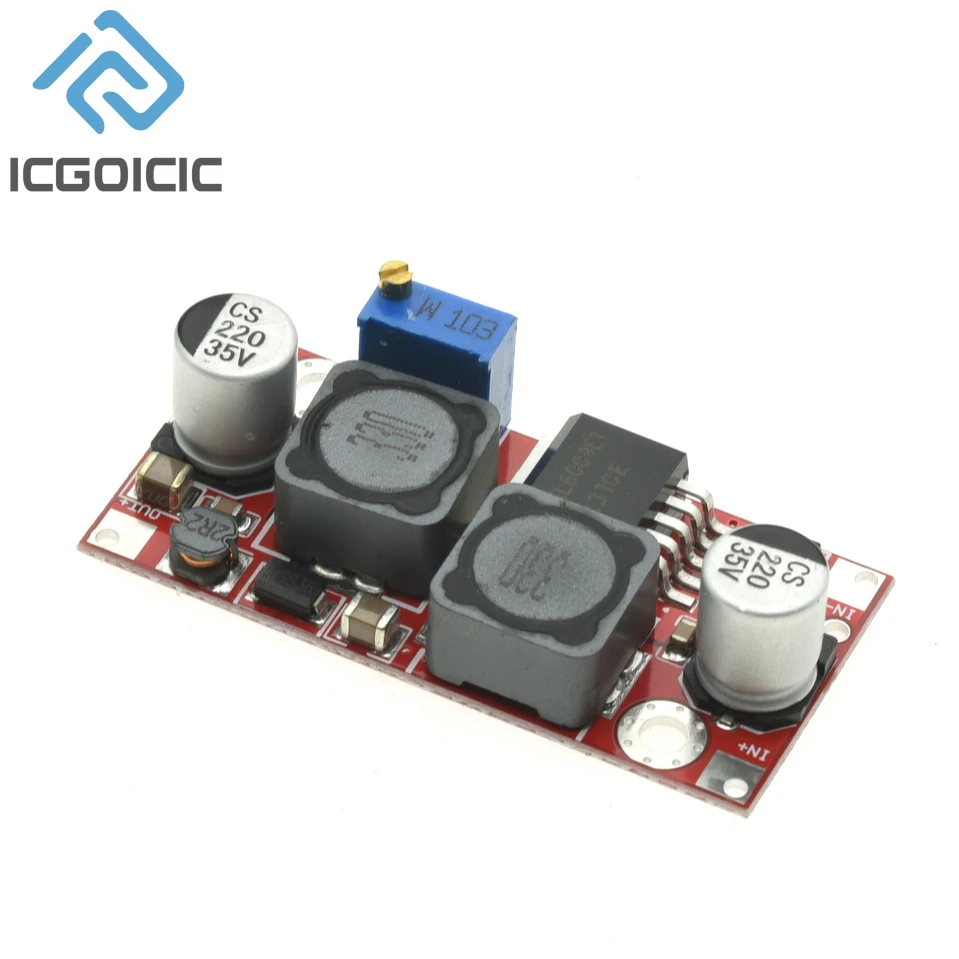

Especificaciones del modelo: módulo Boost XL6019
Naturaleza del módulo: impulso no aislado (BOOST)
Método de rectificación: rectificación asíncrona
Rango de entrada: valor límite 3-40V, valor recomendado 3V-35V
Rango de salida: 5-45V valor límite, valor recomendado 5V-40V (por potenciómetro giratorio)
Corriente de entrada: valor límite de 1/2 ", valor recomendado 0-3A
Eficiencia de conversión: hasta 94%
Frecuencia de conmutación: 220KHz, la tecnología de fuente de alimentación conmutada de segunda generación
Onda de salida: menos de 100mV
Regulación de carga: ± 0.5%
Tasa de regulación de voltaje: ± 0.5%
Valor límite de temperatura de funcionamiento: -40 °C ~ + 150 °C, valor recomendado-20 °C ~ + 85 °C
Protección de conexión inversa: entrada 40V protección de conexión antirretroceso
Características
Amplio rango de voltaje de entrada de 1,5 V a 40V Voltaje de muestreo de voltaje de salida de 2. 1,25 V
3. Función de protección contra sobretensión incorporada SW
4. Frecuencia de conmutación fija de 220KHz
5. Corriente de conmutación máxima 5A
Eficiencia de conversión superior al 6.94%
7. Función de apagado EN pin TTL
8. Excelente regulación de línea y carga
9. MOS de energía incorporada
10. Función de compensación de frecuencia incorporada
11. Función de arranque suave incorporada
12. Función de apagado térmico incorporada
13. Función de límite de corriente incorporada
14. Se adopta el esquema de salida de voltaje constante totalmente integrado BOOST de topología convencional, el MOSFET interno está integrado, los dispositivos periféricos son pocos y el costo del sistema es bajo;
15. Entrada de amplio rango de voltaje, el voltaje de entrada puede alcanzar hasta 35V;
16. El voltaje de salida es ajustable, hasta 40V;
17. Protección incorporada contra sobrecalentamiento y sobrecorriente con un conjunto completo de circuitos de protección de confiabilidad, con alta confiabilidad;
18. La eficiencia de conversión del sistema puede alcanzar más del 90%, lo cual es conveniente para el diseño térmico;
19. Paquete estándar de la TO263-5L, adecuado para aplicaciones de impulso dentro de 30W.
Aplicación
Adaptador de coche EPC/portátil Boost, conversión Buck-Boost
Alimentación de dispositivos portátiles
Usos del módulo:
1. Conéctalo a la fuente de alimentación (V 3-35), la luz indicadora de alimentación está encendida y el módulo funciona normalmente.
2. Ajuste la perilla del potenciómetro azul (generalmente gire en sentido antihorario para aumentar, en sentido horario para disminuir) y use un multímetro para monitorear el voltaje de salida hasta que alcance el voltaje requerido.
Precauciones:
1. Se recomienda utilizar una corriente dentro de 2.5A para el trabajo a largo plazo y agregar un disipador de calor (salida superior a 10W); ya que es un módulo de refuerzo, para garantizar una salida estable, mantenga una diferencia de voltaje mínima de 1,5 V.
Aplicaciones:
1. Fuente de alimentación regulada por el vehículo, solo necesita conectar el extremo de entrada de este módulo al encendedor del coche para suministrar energía, puede ajustar el potenciómetro, Y el voltaje de salida se puede ajustar arbitrariamente entre 5V-30V para cargar su teléfono móvil, MP3, MP4, PSP, etc. Alimentado por muchos dispositivos, Muy simple y conveniente.
2. Fuente de alimentación para equipos electrónicos. Cuando el equipo necesita una fuente de Alimentación de 5V-35V y la fuente de alimentación de voltaje correspondiente está disponible, este módulo puede ajustar fácilmente el voltaje al voltaje requerido y resolver el problema.
3. Prueba de voltaje de trabajo del sistema, puede usar este módulo para depurar el rango de voltaje de trabajo de varios sistemas de prueba de voltaje al hacer proyectos, lo cual es muy fácil y conveniente.
