El XL6009/XL6019 es un módulo Boost (BOOST) de alto rendimiento con corriente de conmutación de 4A.El módulo utiliza la tecnología de conmutación de alta frecuencia XL6009E1/XL6019E1 de segunda generación como chip central, y su rendimiento supera con creces la tecnología LM257 de primera generación.El módulo de refuerzo XL6009/XL6019 tiene un menor costo y un mejor rendimiento, y el módulo LM2577 está a punto de desactivarse.
● Voltaje de entrada ultra amplio de 3 V ~ 32 V, el mejor rango de voltaje de trabajo es de 5 ~ 32 V;
● Voltaje de salida ultra amplio 5V~35V;
● Conmutador MOSFET de alta eficiencia 4A incorporado, que hace que la eficiencia sea de hasta un 94%; (La corriente LM2577 es solo 3A)
● La frecuencia de conmutación ultraalta es de 400 KHz, lo que puede lograr muy buenos resultados con condensadores de filtro de pequeña capacidad, con ondulación más pequeña y volumen más pequeño.(La frecuencia LM2577 es de sólo 50 KHz)
Parámetro técnico
Especificaciones del modelo
Módulo de refuerzo XL6009 /XL6019
Carnura modular
Impulso no aislado (BOOST)
Método de rectificación
Rectificación asíncrona
rango de entrada
3V ~ 32V
rango de salida
5V ~ 35V
Corriente de entrada
4A (máximo), sin carga 18mA (entrada de 5V, salida de 8V, sin carga inferior a 18mA.Cuanto mayor sea el voltaje, mayor será la corriente sin carga).
Eficiencia de conversión
94% (cuanto mayor sea la diferencia de presión, menor será la eficiencia)
Nivel de encendido y apagado
400 KHz
ondulación de salida
50 mV (cuanto mayor sea el voltaje, mayor será la corriente, mayor será la ondulación)
Regulación de carga
±0.5%
Regulación de voltaje
±0.5%
Temperatura de funcionamiento
-40℃~ +85℃
Dimensiones
43 mm * 21 mm * 14 mm (largo x ancho x alto)

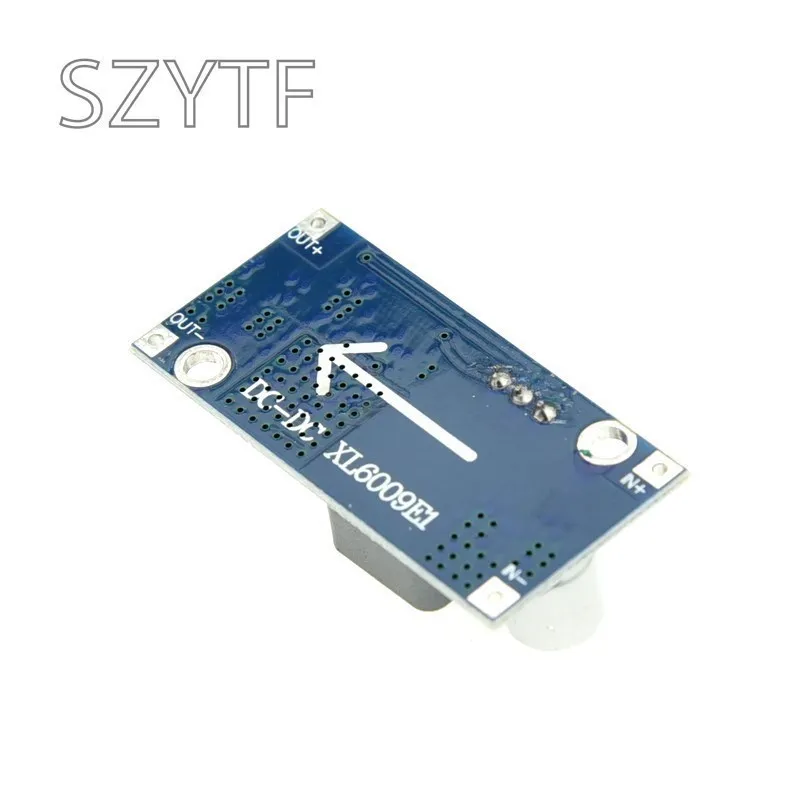

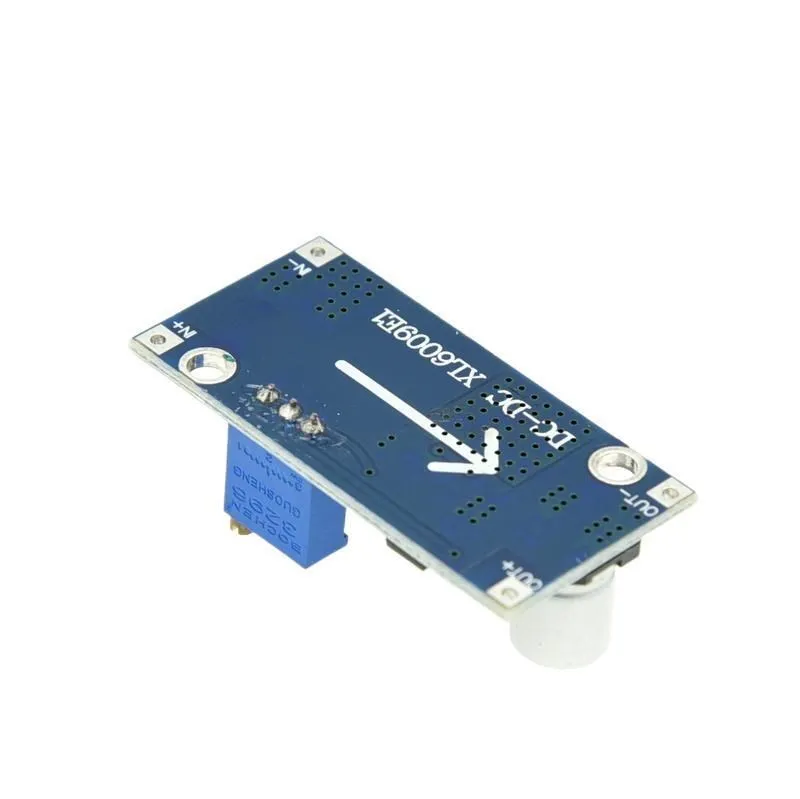

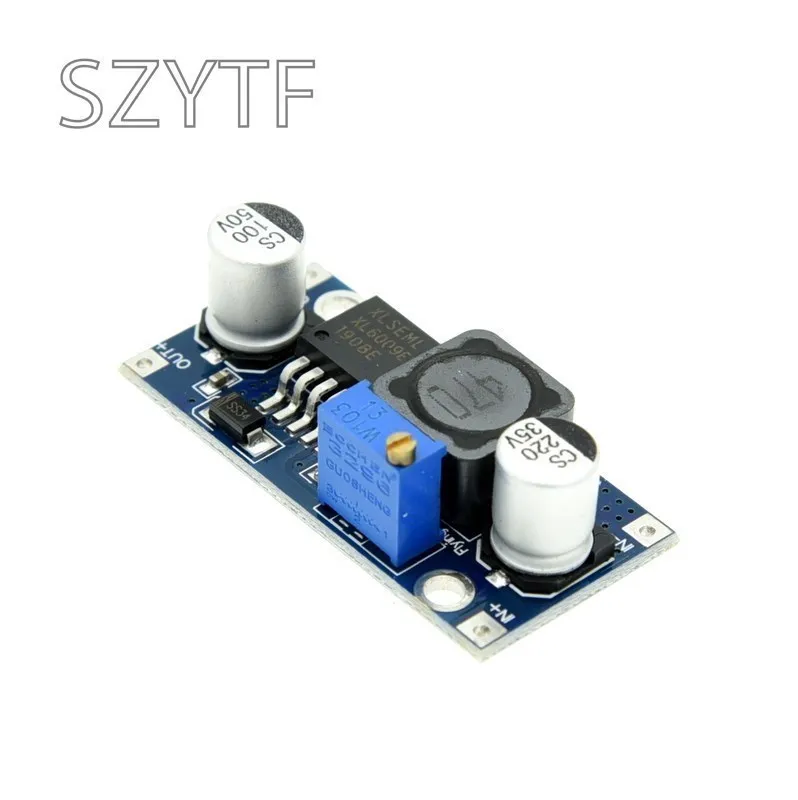

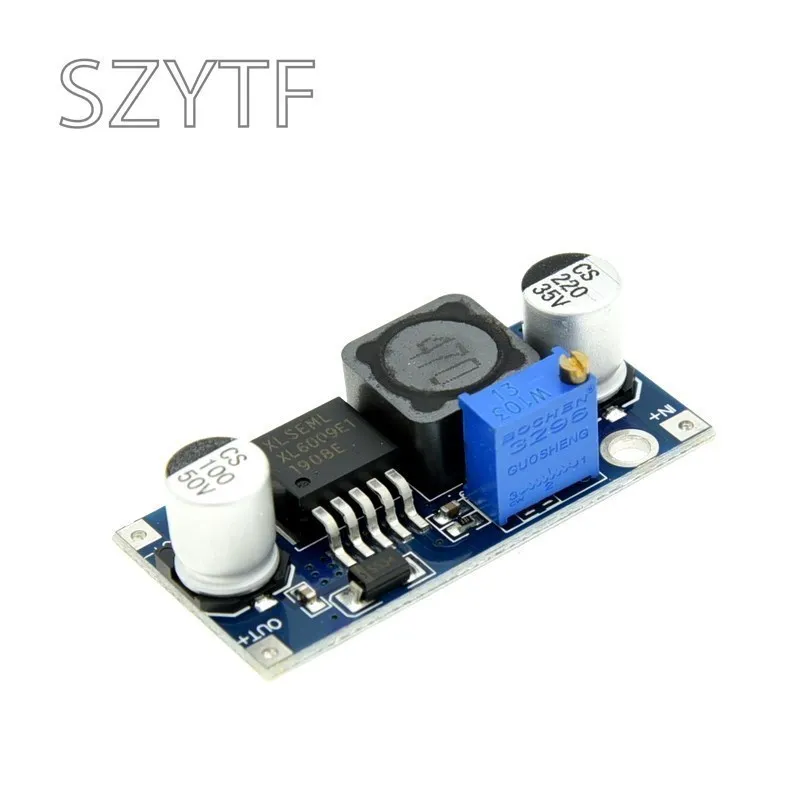

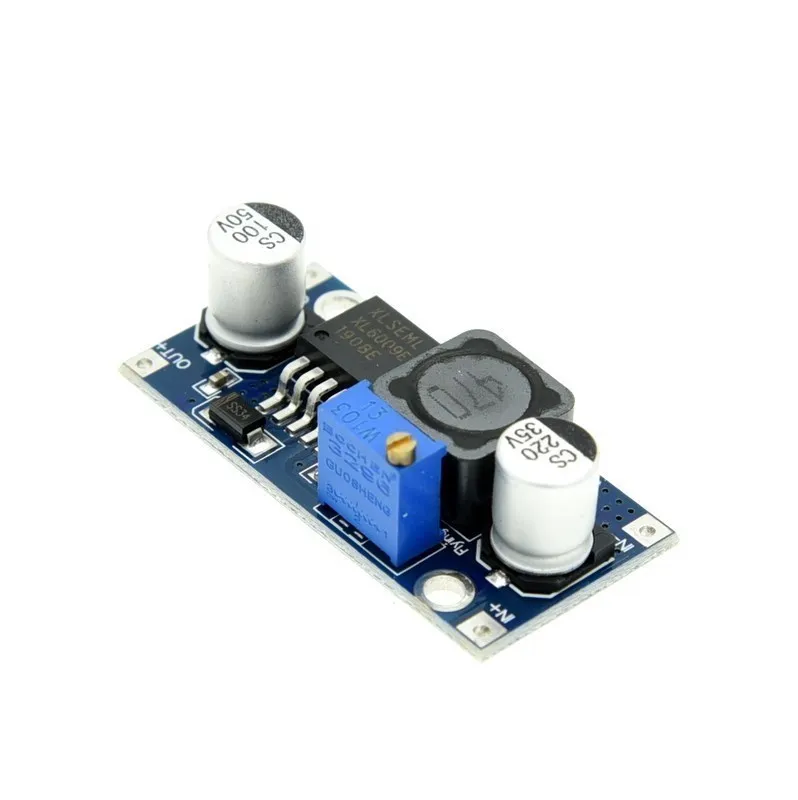

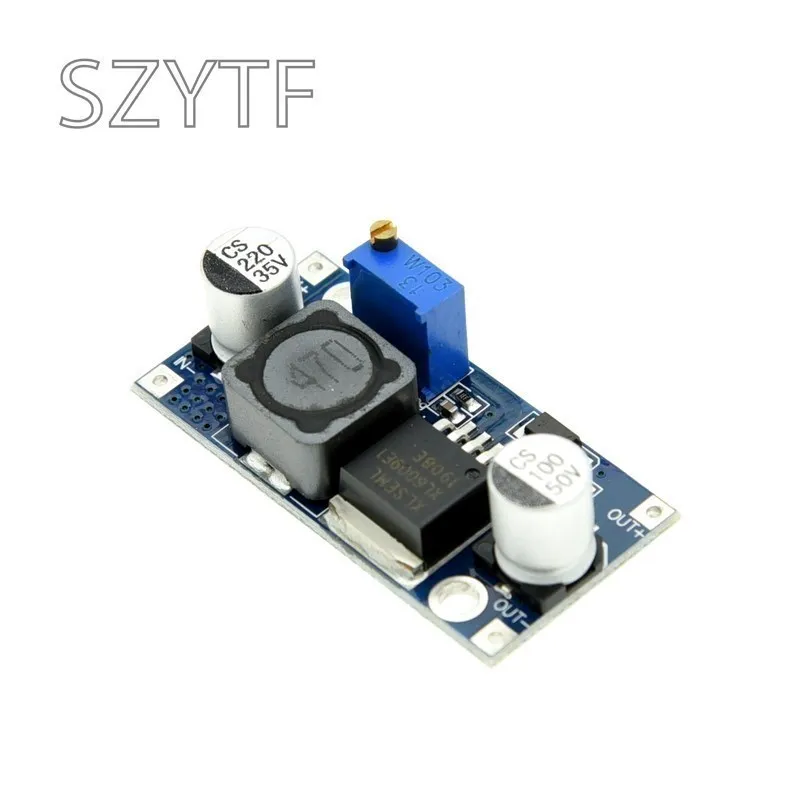

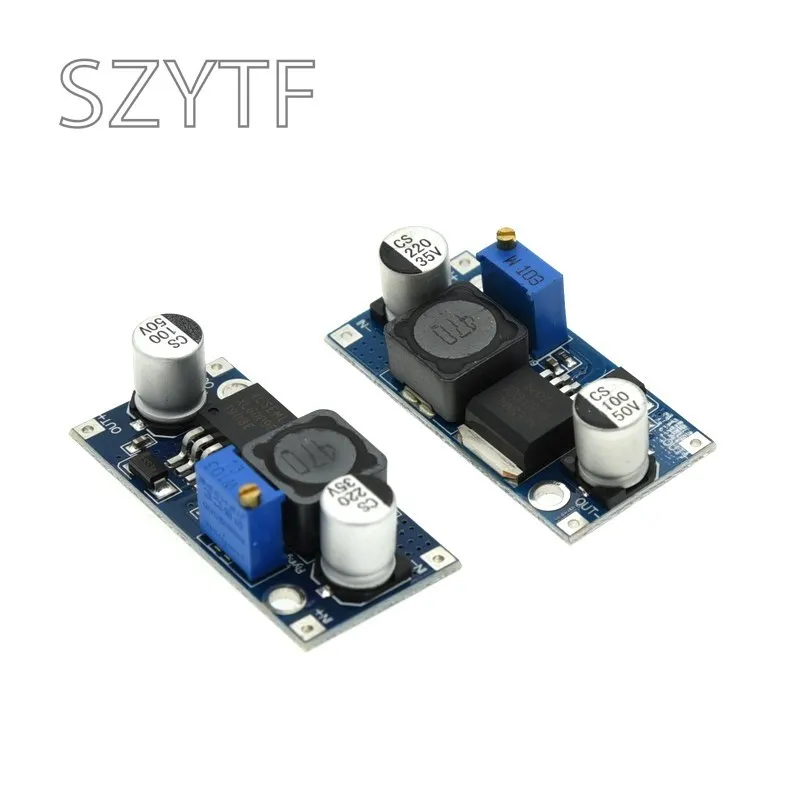

IN+ entrada positiva IN- entrada negativa!
OUT+ salida positiva OUT- salida negativa
Referencia de muestra de comparación de pruebas:
Entrada 5V Salida 12V 0,8A 9,6W
Entrada 7,4 V Salida 12 V 1,5 A 18 W
Entrada 12V Salida 15V 2A 30W
Entrada 12V Salida 16V 2A 32W
Entrada 12V Salida 18V 1,6A 28,8W
Entrada 12V Salida 19V 1,5A 28,5W
Entrada 12V Salida 24V 1A 24W
Entrada 3V Salida 12V 0,4A 4,8W
Vin*Iin*eficiencia=Vout*Iout
Vin: voltaje de entrada
Iin: corriente de entrada
Vout: voltaje de salida
Iout: corriente de salida
Por ejemplo:
Entrada 5V, 1A
Salida 10V, 0,45A
Eficiencia 90%
5*1*90%=10*0,45A
