¿Qué modelo es el chip principal en la fuente de alimentación ahora?XL4016
Consejos cálidos:
(Spot: la corriente máxima es 7-9A, el voltaje de entrada máximo es 40V, el voltaje de salida máximo es de aproximadamente 35V)
(Debido a que los fabricantes de chips de corriente de 12 A se han descontinuado, la corriente del chip de reemplazo de los 12 A anteriores se redujo a la corriente de 8 A (la corriente máxima de prueba real es aproximadamente 9 A), el voltaje de entrada de los 32 V anteriores aumentó a 40 V, el voltaje de salida de los 28 V anteriores aumentó a 35 V.10 cadenas de LED de alta potencia.(Le notificaremos cuando llegue el chip 12A).

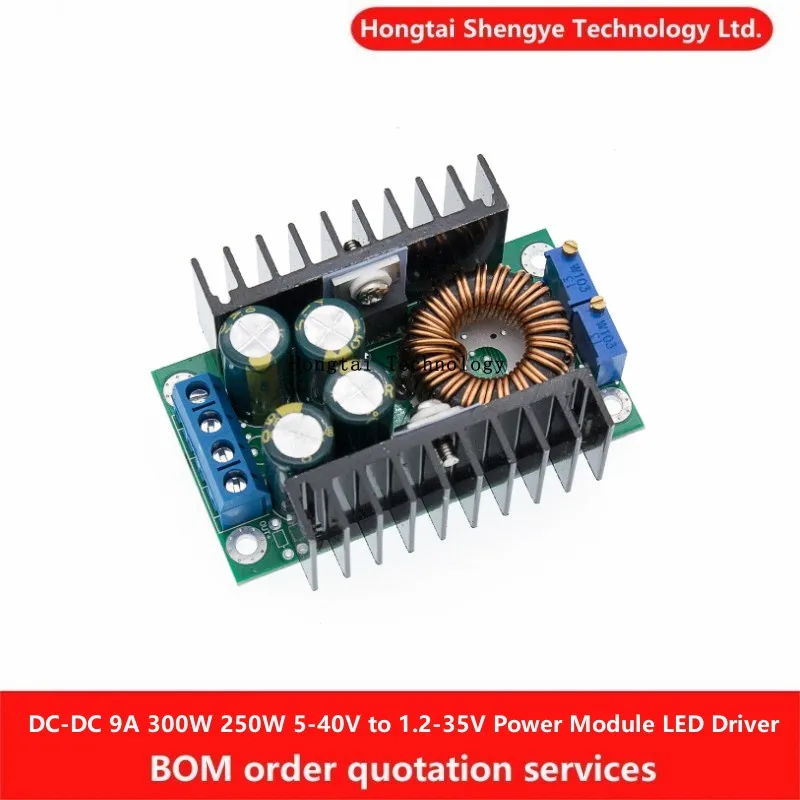

Módulo de alimentación QS-2405CCBD-12A

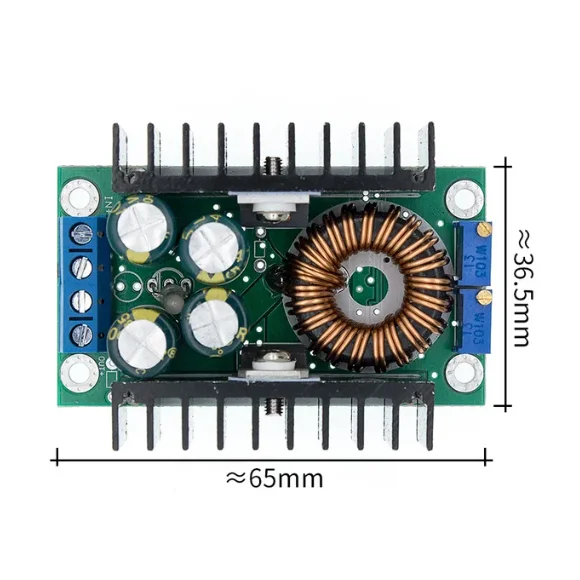

Dimensiones: 65(L)*47(W)*23,5(H) mm
Aplicaciones típicas:
Fuente de alimentación ajustable (potencia suficiente de 12 A), controlador LED de alta potencia, controlador de pantalla LED, carga de batería de plomo, carga de batería de litio, fuente de alimentación para automóvil, fuente de alimentación para computadora portátil (pasador), fuente de alimentación regulada, sistema de bajo voltaje fuente de alimentación (como un coche de juguete para niños con batería de 12 V reductora a 6 V), 24 V a 12 A \\\\12 V a 5 V 12 A \\\\\\ 24 V a 5 V 12 A \\\\\\ 24 V a 19 V 20 V y así sucesivamente, el
1. Corriente de la lámpara de giro fija 0,1 veces el valor de corriente constante (utilizada para identificar si la batería está llena durante la carga);
2, el uso de IC de referencia especial y resistencia de muestreo de alta precisión, para que la corriente constante sea más estable, (corriente constante de 20 grados a 60 grados 5A cuando la deriva de temperatura es inferior al 5%).Especialmente adecuado para controlador LED
3.Gran corriente de salida, la corriente de salida máxima puede alcanzar 12A, para satisfacer la mayoría de las necesidades.
4.4 condensadores de alta frecuencia, reducen eficazmente la ondulación de salida y mejoran la estabilidad del trabajo
5.Diseño de disipador de calor doble, disipador de calor independiente del diodo Schottky del tubo MOS, buena disipación de calor, no se afectan entre sí
6.No realice gastos al utilizar un anillo magnético de aluminio ferrosilicio de gran tamaño, mejore la eficiencia y use doble línea y repuesto de cobre puro, reduzca el calor y mejore la eficiencia.
Potenciómetro multivuelta 7.3296, ajuste de voltaje y corriente con alta precisión y buena estabilidad.
8.Resistencia de muestreo de corriente especial Precisión y estabilidad de muestreo de corriente, deriva de temperatura.El LED debe.
9.Indicador de dos colores, estado de funcionamiento de un vistazo.Carga necesaria.
10.El voltaje y la corriente son ajustables, el efecto de la fuente de alimentación ajustable es bueno, corriente de 12 A, potencia suficiente.
Parámetros del módulo
Naturaleza del módulo: corriente constante reductora no aislada, módulo de voltaje constante (CC CV) Módulo de carga
Ámbito de aplicación: unidad de corriente constante LED de alta potencia, carga de batería de litio (incluida ferroeléctrica), carga de batería de 4 V, 6 V, 12 V, 14 V, 24 V, carga de batería de hidruro metálico de níquel-cadmio (paquete de baterías), paneles solares, generadores eólicos
Voltaje de entrada: 7-32 V (sin corriente constante 5-32 V)
Voltaje de salida: (1) continuamente ajustable (0,8-28 V)
(2) Salida fija (cualquier opción entre 0,8-28 V), informe al comerciante cuando compre.(Sólo temporalmente para clientes por lotes, todas las muestras se envían de tipo ajustable)
(3) Si necesita un voltaje más alto, comuníquese conmigo directamente.
Corriente de salida: máximo 12 A (la temperatura del tubo de alimentación supera los 65 grados, agregue un ventilador de refrigeración, de 24 V a 12 V 6 A o menos, el entorno abierto generalmente no puede agregar un ventilador)
Rango de corriente constante: 0,2-12 A (ajustable) (sin corriente constante sin esta función)
Corriente de la lámpara de giro: valor de corriente constante * (0.1), la corriente de la lámpara giratoria y la vinculación del valor de corriente constante, como el valor de corriente constante de 3A, la corriente de la lámpara giratoria se establece en 0.1 veces la corriente constante (0.1*3A=0.3A), cuando el valor de corriente constante se ajusta a 2A, esta vez la corriente de la lámpara de giro para la corriente constante de 0.1 veces (0.1*2A=0.2A).
La segunda versión se fija 0,1 veces (la corriente real de la lámpara de giro es un valor aproximado, no muy preciso) para cargar si se indica completamente.
Diferencia mínima de presión: 1V
Potencia de salida: potencia máxima de aproximadamente 300 W, la temperatura del tubo de alimentación supera los 65 grados, agregue un ventilador.
Eficiencia de conversión: máximo de aproximadamente 95% (cuanto mayor sea el voltaje de salida, mayor será la eficiencia)
Frecuencia de funcionamiento: 300 KHZ
Ondulación de salida: ancho de banda de 20 M (solo como referencia)
Entrada 24V Salida 12V 5A Ondulación 50mV aproximadamente (sin ruido)
Temperatura de funcionamiento: grado industrial (-40° C a +85° C) (el uso real de preste atención a la temperatura del tubo de alimentación, la temperatura es demasiado alta, fortalezca la disipación de calor)
Corriente sin carga: típica 20 mA (24 V a 12 V)
Tasa de ajuste de carga: ±1% (voltaje constante)
Tasa de ajuste de voltaje: ±1%
Precisión y temperatura de corriente constantes
