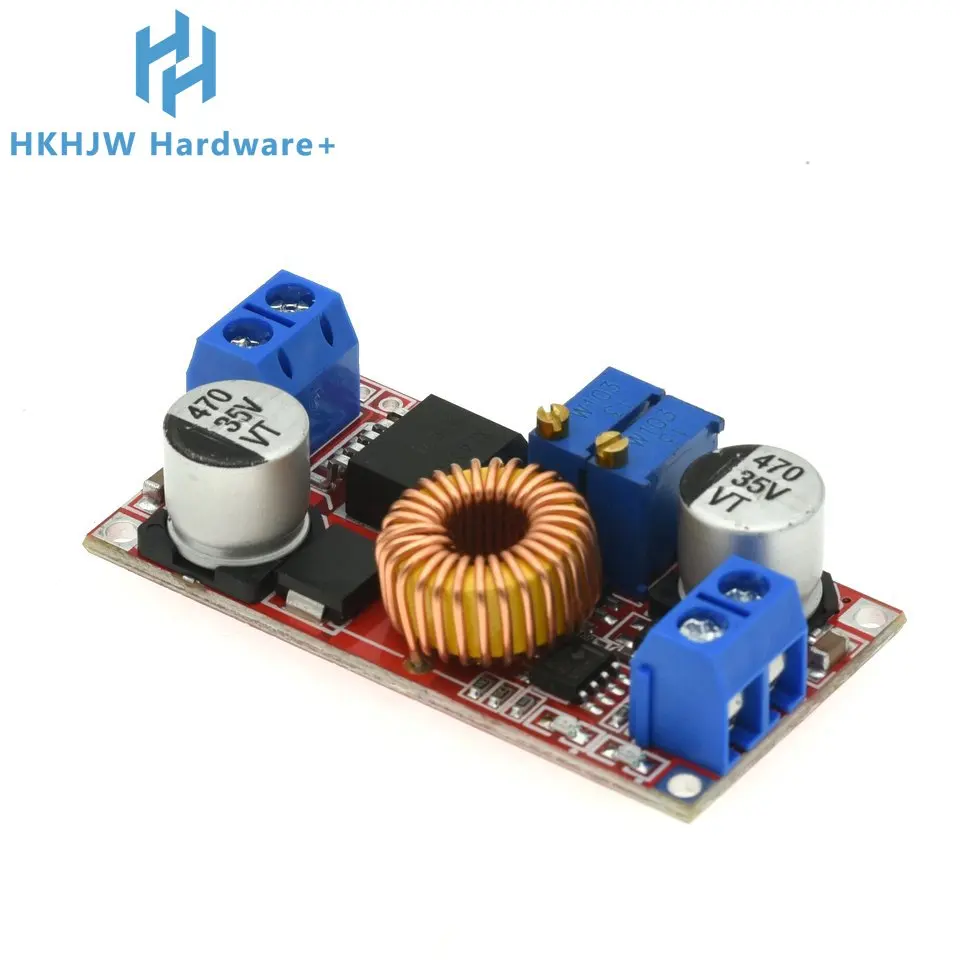

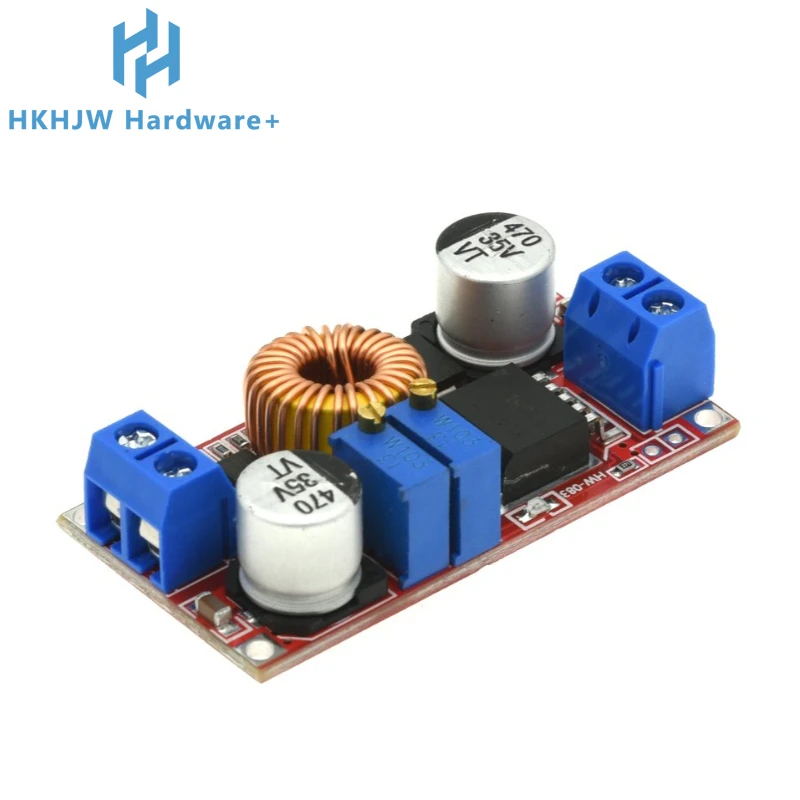

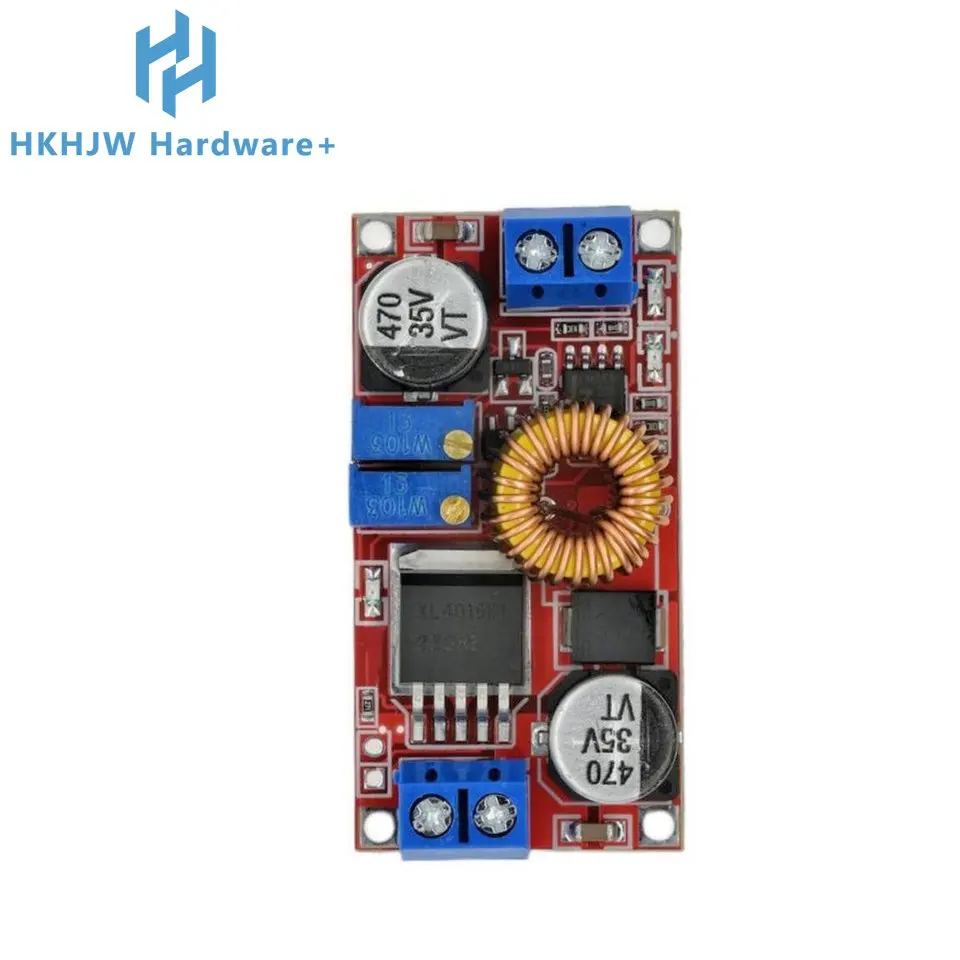

XL4015-módulo convertidor reductor de corriente de voltaje constante, DC-DC, 5V-32V a 0,8 V-30V, 5A, placa de cargador de batería de litio ajustable

Atributos básicos ☆

Módulo naturaleza

No aisladoBuckModules

Método de rectificación

Rectificación no sincrónica

Voltaje de entrada

5V-32V

El voltaje de salida

0,8 V-30V

Corriente de salida

Ajustable máximo 5A

Eficiencia de conversión

95% (más alto)

Frecuencia de conmutación

300KHz

Rizo de salida

50mV (máx.) 20M de ancho de banda

Regulación de carga

± 0.5%

Regulación de voltaje

± 2.5%

Temperatura de funcionamiento

-40 ° C a + 85 ° C

Tamaño

51*26,3*14 (L * W * H) (mm)

Características:

★El módulo utiliza un chip de calidad importado, de alta eficiencia (el 95% más alto). Si bien el calor es pequeño, el máximo puede ir a una corriente de 5A. Al mismo tiempo, con el amplificador operacional original de TI para controlar la corriente de salida, de modo que la salida general sea muy estable.

★Este módulo utiliza un condensador de filtro original, puede hacer que el voltaje de ondulación sea tan bajo como 50mV

★Este módulo utiliza parches de máquina, soldadura por reflujo, y cada módulo se ha probado durante dos horas antes del envío para garantizar una alta fiabilidad.

Consejos: La mayor parte del módulo solo para proporcionar una descripción o enviar información, sin soporte de asesoramiento técnico, tome las fotos cuidadosamente para principiantes.

★Este módulo es un módulo reductor ajustable que puede cambiar el voltaje de salida ajustando la resistencia ajustable azul en el módulo. Diferencia de voltaje de entrada y salida de 1V, el voltaje mínimo puede emitir 0,8 V.

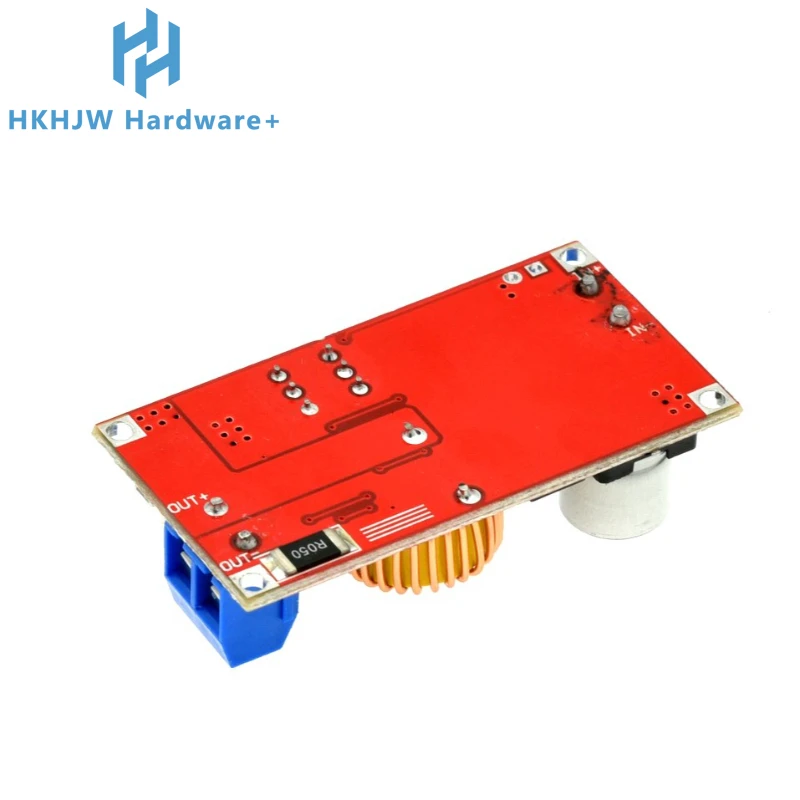

★IN- (entrada negativa), IN + (entrada positiva), OUT- (salida negativa), OUT + (salida positiva) deben ser correctas, de lo contrario el módulo puede dañarse.

★Método de carga de la batería:
1. Asegúrese de que necesita recargar el voltaje flotante de la batería y la corriente de carga, el voltaje de entrada del módulo;
2. Ajuste el potenciómetro de voltaje constante, ajuste el voltaje de salida a aproximadamente 5V.
3. El multímetro Con, bloque de corriente 10A, salida de corriente de cortocircuito, mientras se ajusta el potenciómetro de corriente constante para que la corriente de salida alcance un valor de corriente de carga predeterminado;
4. El envío predeterminado actual de la lámpara de giro de carga es 0,1 veces la corriente de carga (valor de corriente constante).
5. Ajuste el potenciómetro de voltaje constante para que el voltaje de salida alcance el voltaje de flotación;
6. Conecte la batería, intente cargarla.
(1, 2, 3, 4, 5 pasos para la fuente de alimentación de entrada del módulo, la salida no carga la batería).

★Uso de la Unidad de corriente constante LED:
1. Asegúrese de que necesita controlar la corriente de funcionamiento del LED y el voltaje máximo de funcionamiento;
2. Ajuste el potenciómetro de voltaje constante, ajuste el voltaje de salida a aproximadamente 5V.
3. el multímetro 10A Con, bloque de medición de corriente, salida de corriente de cortocircuito, mientras ajusta el potenciómetro de corriente constante para que la corriente de salida a una corriente de funcionamiento LED predeterminada;
4. Ajuste el potenciómetro de voltaje constante para hacer que el voltaje de salida al voltaje de funcionamiento máximo del LED;
5. el LED Conecte, pruebe la máquina.
(1, 2, 3, 4 pasos para la fuente de alimentación de entrada del módulo, la salida no carga luces LED).
