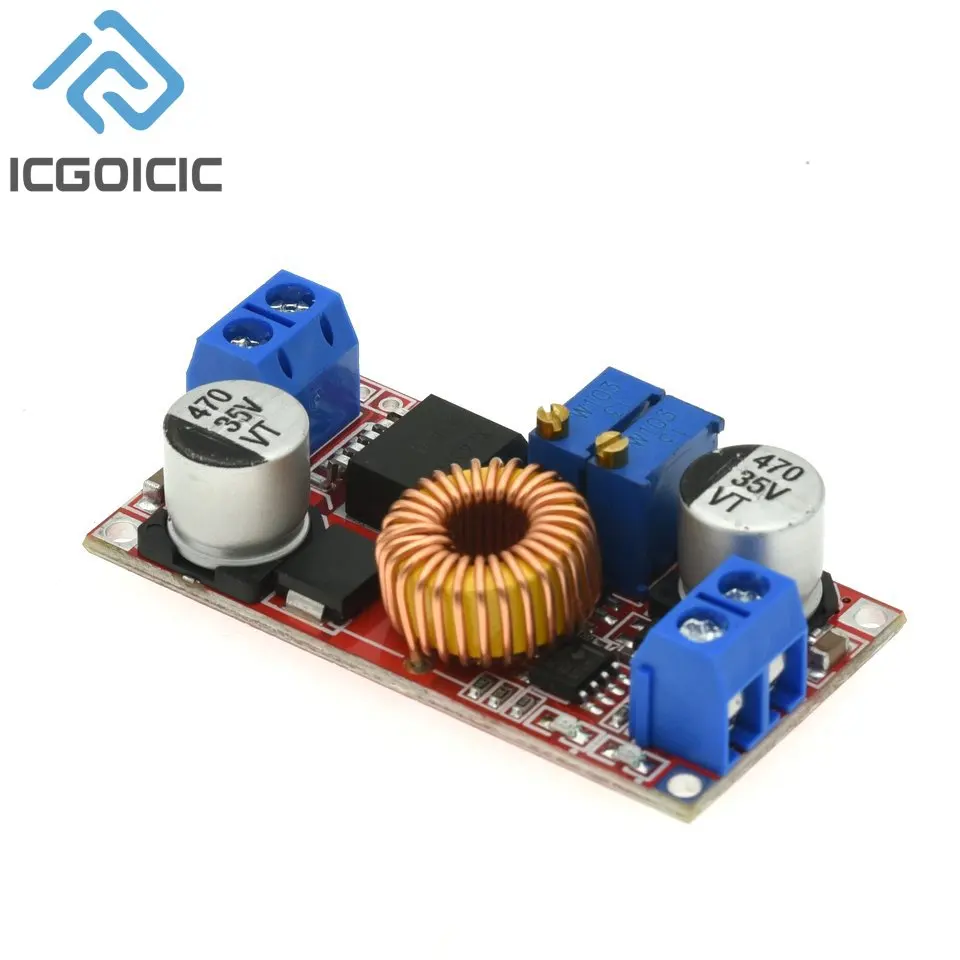

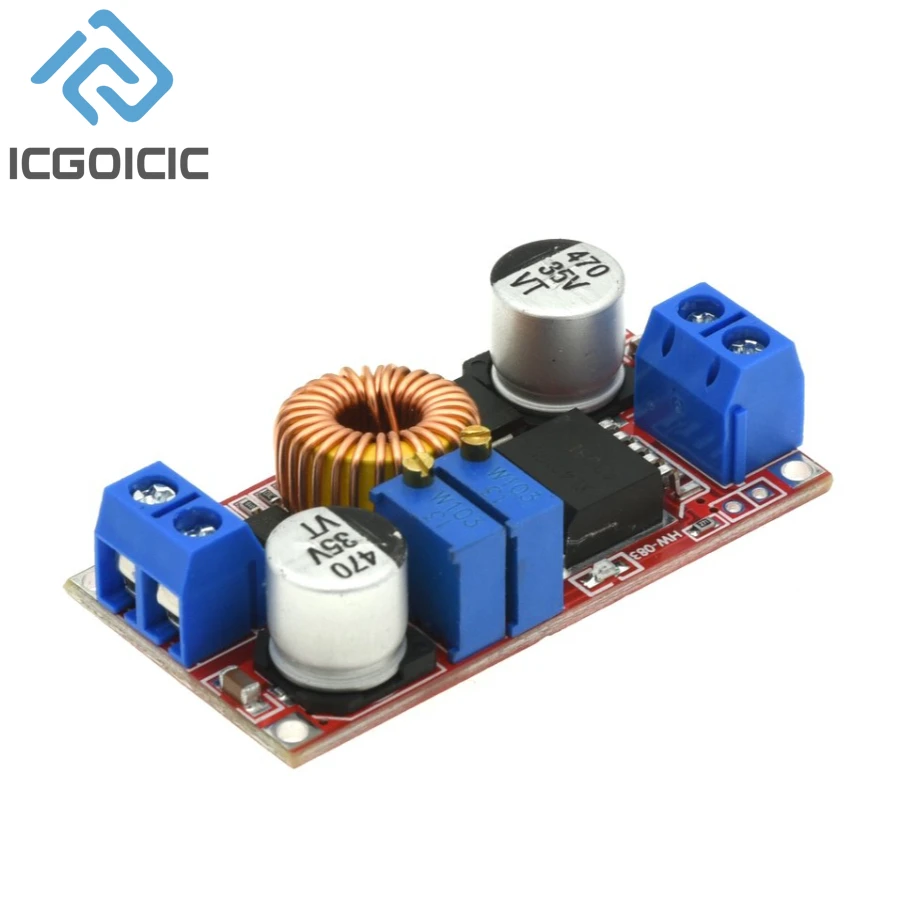

XL4015-módulo convertidor reductor de corriente de voltaje constante, DC-DC, 5V-32V a 0,8 V-30V, 5A, placa de cargador de batería de litio ajustable

☆ atributos básicos☆

Naturaleza del módulo

módulos Buck no aislados

Método de rectificación

Rectificación no síncrona

Tensión de entrada

5V-32V

El voltaje de salida

0,8 V-30 V

Corriente de salida

Máximo ajustable 5A

Eficiencia de conversión

95% (más alto)

Frecuencia de conmutación

300 KHz

Ondulación de salida

50 mV (máx.) 20 M de ancho de banda

Regulación de carga

± 0.5%

Regulación de voltaje

± 2.5%

Temperatura de funcionamiento

-40° C a + 85° C

tamaño

51*26,3*14 (largo * ancho * alto) (mm)

Características:

★El módulo utiliza un chip de calidad importado, alta eficiencia (más alto 95%, mientras que el calor es pequeño, el máximo puede ir a una corriente de 5 A, al mismo tiempo que el amplificador operacional original de TI para controlar la corriente de salida, de modo que la salida general sea muy estable.

★Este módulo utiliza un condensador de filtro original lowESR, puede hacer que el voltaje de ondulación sea tan bajo como 50 mV.

★Este módulo utiliza parches de máquina, soldadura por reflujo y cada módulo ha sido probado durante dos horas antes del envío para garantizar una alta confiabilidad.

Consejos: NUESTRO módulo solo para proporcionar descripción o enviar información, sin asesoramiento técnico, por favor, los principiantes tomen con cuidado.

★Este módulo es un módulo reductor ajustable que puede cambiar el voltaje de salida ajustando la resistencia ajustable azul en el módulo.Diferencia de voltaje de entrada y salida de 1 V, el mínimo puede generar un voltaje de 0,8 V.

★IN- (entrada negativa), IN + (entrada positiva), OUT- (salida negativa), OUT + (salida positiva) debe ser correcto; de lo contrario, el módulo podría dañarse.

★Método de carga de la batería:
1.Asegúrese de que necesite recargar el voltaje de flotación de la batería y la corriente de carga, el voltaje de entrada del módulo;
2.Ajuste el potenciómetro de voltaje constante, ajuste el voltaje de salida a aproximadamente 5 V.
3.Con la corriente de cortocircuito de salida de medición del bloque de corriente del multímetro 10A, mientras ajusta el potenciómetro de corriente constante para que la corriente de salida alcance un valor de corriente de carga predeterminado;
4.Carga El envío predeterminado de la corriente de la lámpara de giro es 0,1 veces la corriente de carga (valor de corriente constante).
5.Ajuste el potenciómetro de voltaje constante para que el voltaje de salida alcance el voltaje de flotación;
6.Conecte la batería, intente cargarla.
(1, 2, 3, 4, 5 pasos para la fuente de alimentación de entrada del módulo, la salida no carga la batería).

★Uso de la unidad de corriente constante LED:
1.Asegúrese de que necesite controlar la corriente de funcionamiento del LED y el voltaje de funcionamiento máximo;
2.Ajuste el potenciómetro de voltaje constante, ajuste el voltaje de salida a aproximadamente 5 V.
3.Con el multímetro 10A bloque de corriente medición salida corriente de cortocircuito, mientras ajusta el potenciómetro de corriente constante para que la corriente de salida a una corriente de funcionamiento predeterminada del LED;
4.Ajuste el potenciómetro de voltaje constante para hacer que el voltaje de salida alcance el voltaje de funcionamiento máximo del LED;
5.Conecte el LED, pruebe la máquina.
(1, 2, 3, 4 pasos para la fuente de alimentación de entrada del módulo, el LED de salida sin carga se enciende).
