Descripción
Herramienta de probador de red RJ45 RJ11 LÍNEA DE probador de cable de red telefónica
Prueba de cables de doble torsión: Encienda la alimentación. (S es de grado automático lento, manual incorrecto). Coloque los cables en el probador principal y en el probador remoto.
Las luces del probador principal se encenderán secuentemente de 1 a G.
Probador principal: 1-2-3-4-5-6-7-8-G
Probador remoto: 1-2-3-4-5-6-7-8-G RJ45
1-2-3-4-5-6 RJ11
Las siguientes son conexiones anormales:
Si un cable, por ejemplo el cable NO.3 está en circuito abierto, las dos luces NO.3 del tseter principal y el probador remoto no se encenderán.
Si varios cables no están conectados, varias luces no se encenderán respectivamente. Si se conectan menos de dos cables, ninguna de las luces está encendida.
Si se desordenan dos extremos de un cable, por ejemplo NO. 2 Y NO. 4, luego se muestra en:
Probador principal: 1-2-3-4-5-6-7-8-G
Probador remoto: 1-4-3-2-5-6-7-8-G
Si dos cables están en cortocircuito, ninguna de las luces correspondientes está encendida en el probador remoto, mientras que el probador principal permanece sin cambios. Tres cables, incluidos tres, están en cortocircuito, ninguno de los cables correspondientes está encendido.
Si los paneles de parche de prueba o los paneles externos de la placa de pared, se conectarán al probador dos cables que pueden coincidir entre sí (RJ45).
Si prueba cables de los mismos ejes, BNC se enciende cuando el cable funciona.

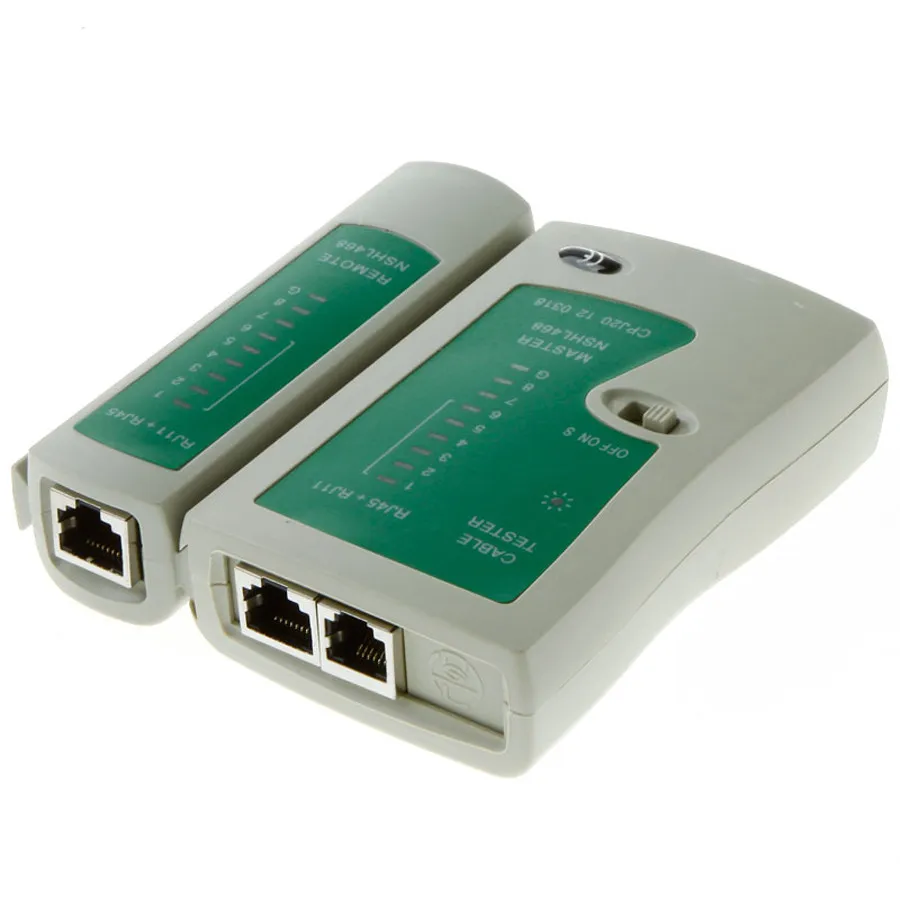

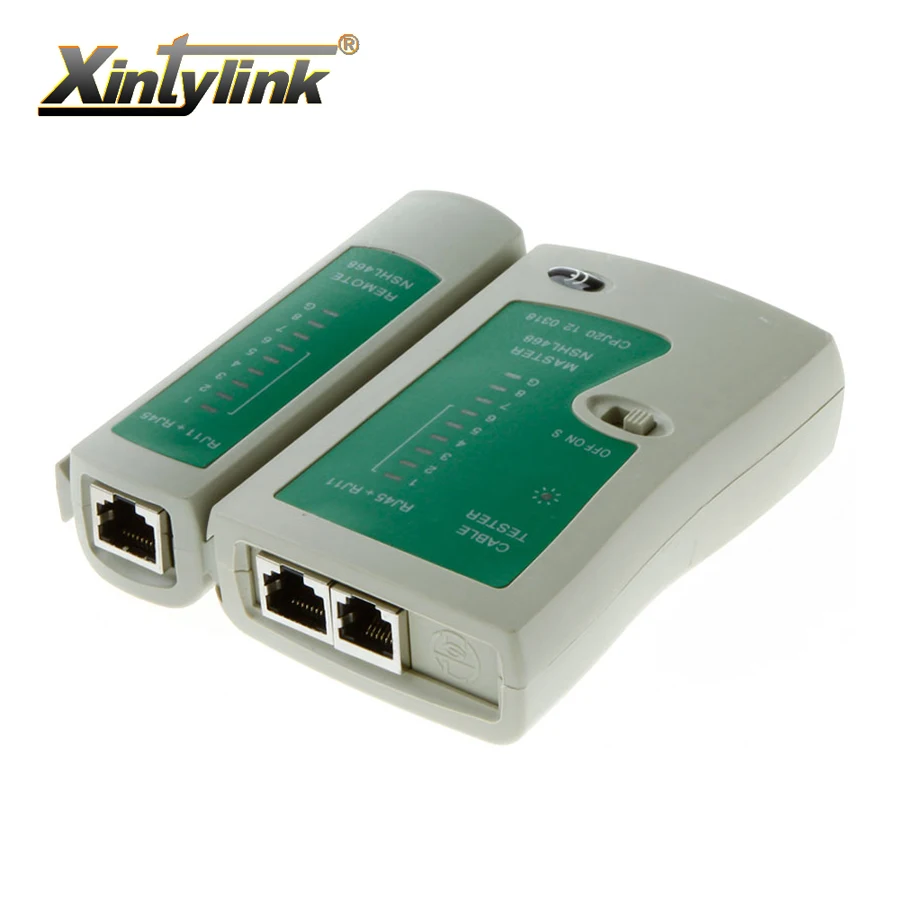

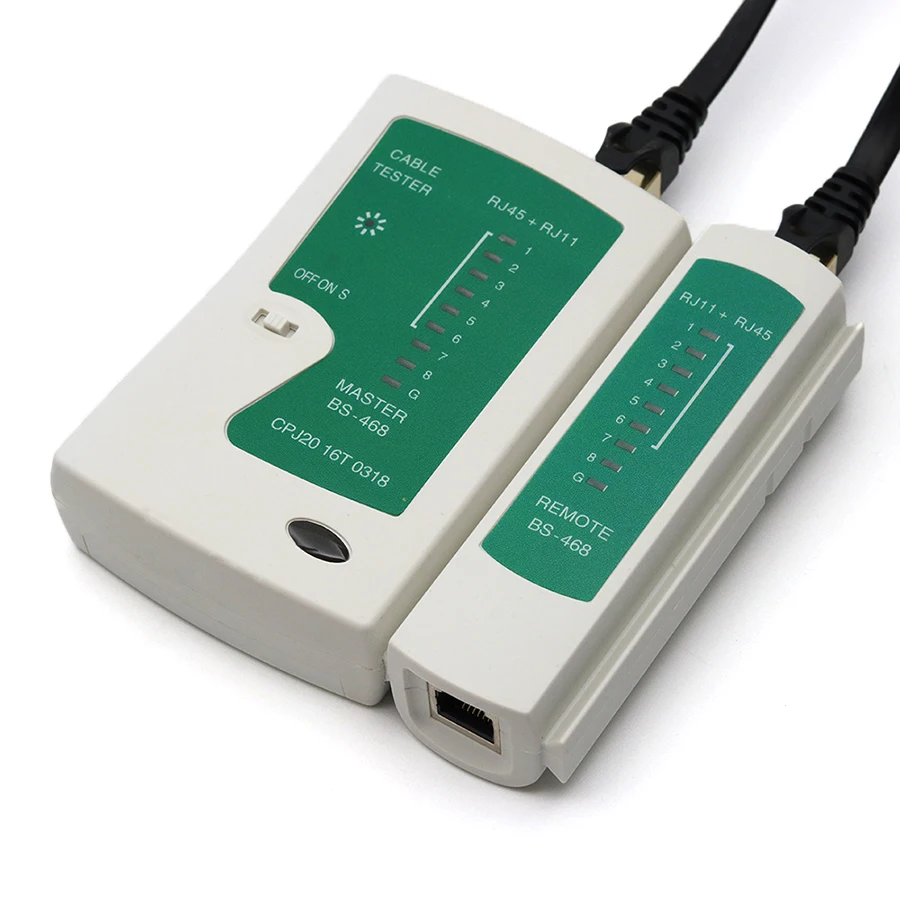

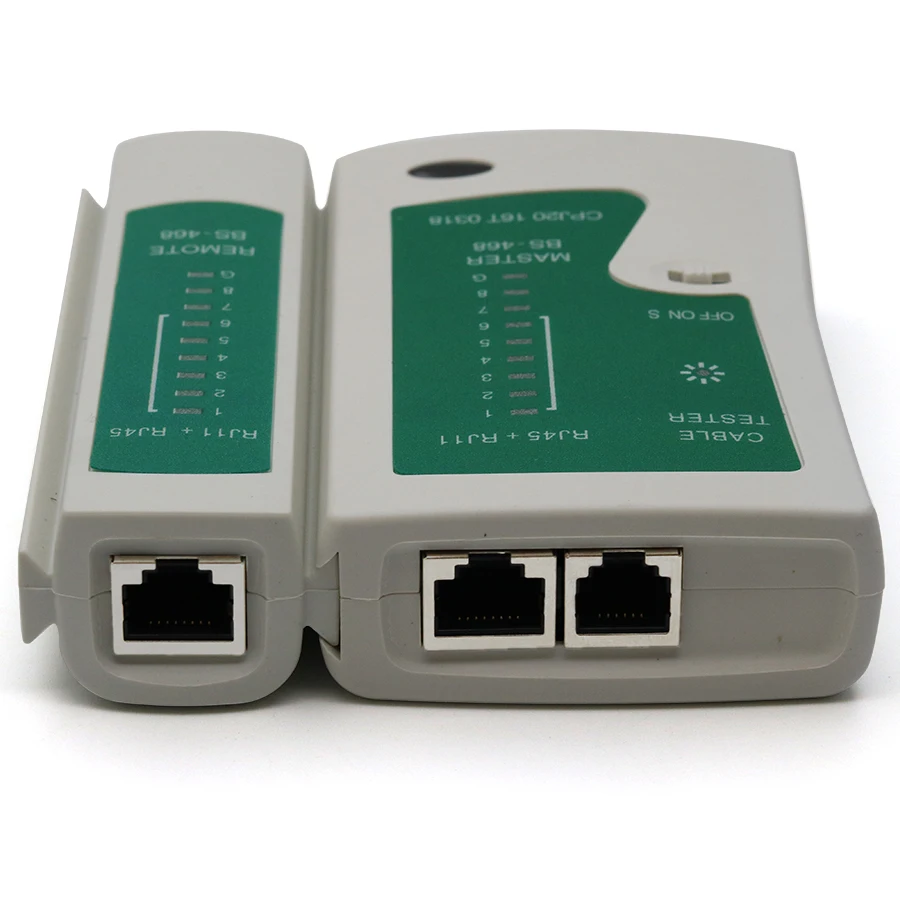

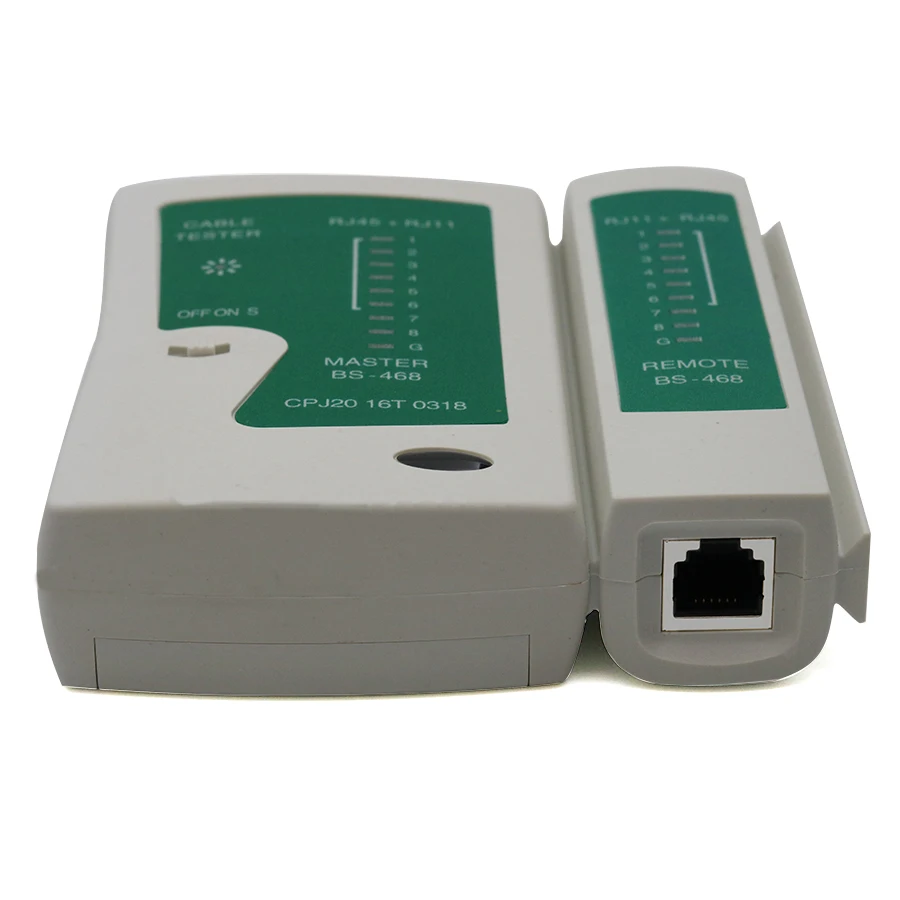

Probador principal
Probador remoto
Tamaño: 105*38*28mm
Peso: 47
Tamaño del paquete: 185*113*34mm
Peso del paquete: 135g
