XGZP6847A 0-500KPa 0-700KPa módulo transmisor de presión de Gas 0,5-4,5 V, Sensor de oxigenerador de presión de Gas, módulo transmisor pcb

Característica

Rangos: -100kPa~0kPa...1500kPa(-15PSI~0PSI...217PSI)

Precisión perfecta: ±1,0% (≥20 kPa)

Jaula, tipo vacío

Para gas o aire no corrosivos

Salida analógica amplificada y calibrada

Temperatura.Compensado:0℃~+60℃(32℉~+140℉)

Aplicación directa, bajo costo.

Aplicación

Para el campo de equipos médicos y saludables, como pruebas y monitores de presión arterial, monitoreo de pacientes, bombas de infusión y jeringa, máquinas de anestesia, respiradores y ventiladores, NPWT, DVT, tratamiento de COPD, catéter, diálisis renal, ventosas y cosmetología, dispositivos de masaje, etc.

Para el campo de electrodomésticos, como refrigerador, impresora, humidificador, lavadora/secadora, máquina de café, limpiador, robótica, lámpara de emergencia, equipo deportivo, etc.

Para otros campos, como bomba de aire, lámpara de emergencia, colector de polvo, HVAC y dispositivo neumático, aplicaciones automotrices, etc.

Parámetro de rendimiento

A menos que se especifique lo contrario, se tomaron mediciones con un voltaje de alimentación de 5 V CC a

una temperatura de 25±1℃ y humedad que oscila entre 25 % y 85 %.

Rango de presión(100 kPa=0,1 MPa=1 bar ≈ 14,5 PSI≈750 mmHg)

Disponible para un rango de presión más personalizado, como -2.5 ~ 2,5 kPa, 0-1500 kPa, etc.

Comuníquese con la fábrica para obtener parámetros hechos a medida.

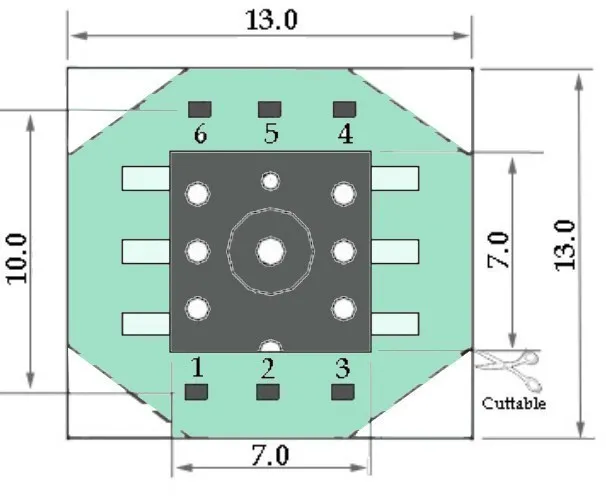

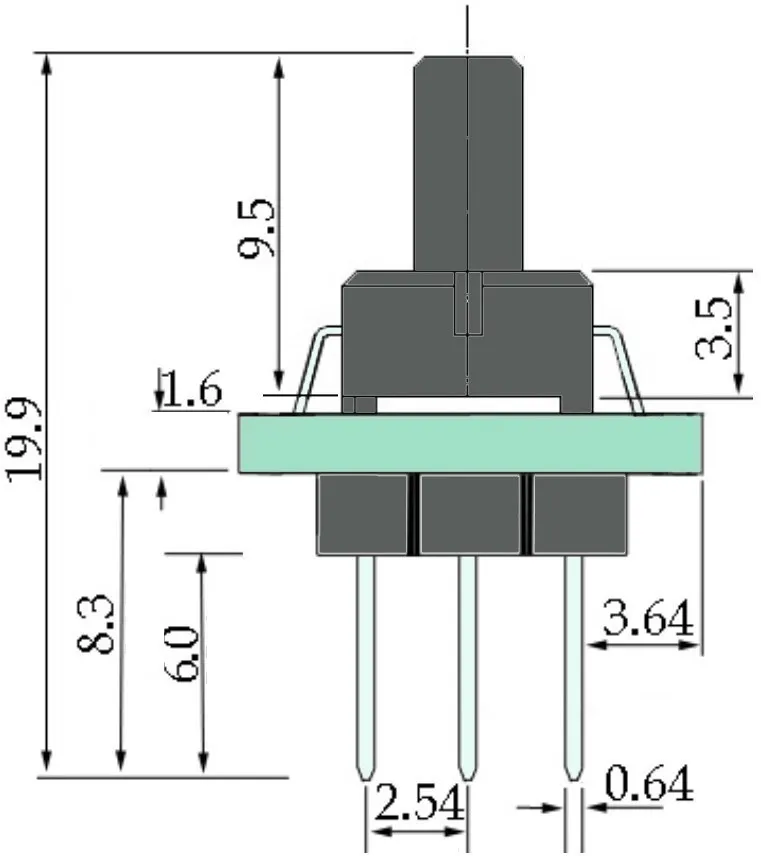

Dimensión(Unidad: mm/pulgada)

Conexión eléctrica

1

2

3

4

5

6

N/C

N/C

Vss

V

SALIDA

N/C

NOTA:

1, los pines N/C deben dejarse flotando

’

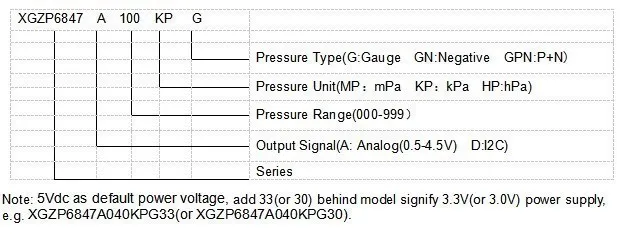

Guía de pedidos

Notas

1.Implementar protección ESD durante la soldadura y el montaje.
2.El voltaje de sobrecarga (6,5 V CC) o la corriente (5 mA) pueden quemar el ASIC.
3.El medio debe ser compatible con las piezas presurizadas.
4. Comuníquese con nosotros para solicitudes especiales sobre parámetros y aplicaciones.
