Descripción
Características
Rango de medición -100kPa~0x...1000kPa
Tecnología MEMSForma de calibre 1
Paquete SOP o DIP
Adecuado para gases no corrosivos.
Rango de temperatura de funcionamiento: -30'C~+100'C
La cámara de contrapresión del chip se presiona en la dirección de 1 pin seleccionable
Campo de aplicación
Esfigmomanómetro electrónico, ventilador, generador de oxígeno, monitor, etc.
Manómetro de neumáticos, MAPA, asistencia de dirección, impulso de frenos y otros campos de electrónica automotriz, como masajeadores, sillones de masaje, colchones de aire, etc.
Lavadoras, máquinas de cerveza, cafeteras, luces de emergencia, aspiradoras, purificadores de agua, manómetros, componentes neumáticos, etc.
descripción del producto
El componente piezoresistivo sensible a la presión XGZP es un sensor de presión para biomedicina, electrónica automotriz y otros campos.La parte central es un chip sensible a la presión piezoresistivo de silicio procesado mediante tecnología MEMS.El chip sensible a la presión se compone de una película elástica y cuatro resistencias integradas en la película, y cuatro varistores forman una estructura de puente Wheatstone, y cuando una presión actúa sobre la película elástica, el puente generará una señal de salida de voltaje que es presión proporcional a una relación proporcional lineal.

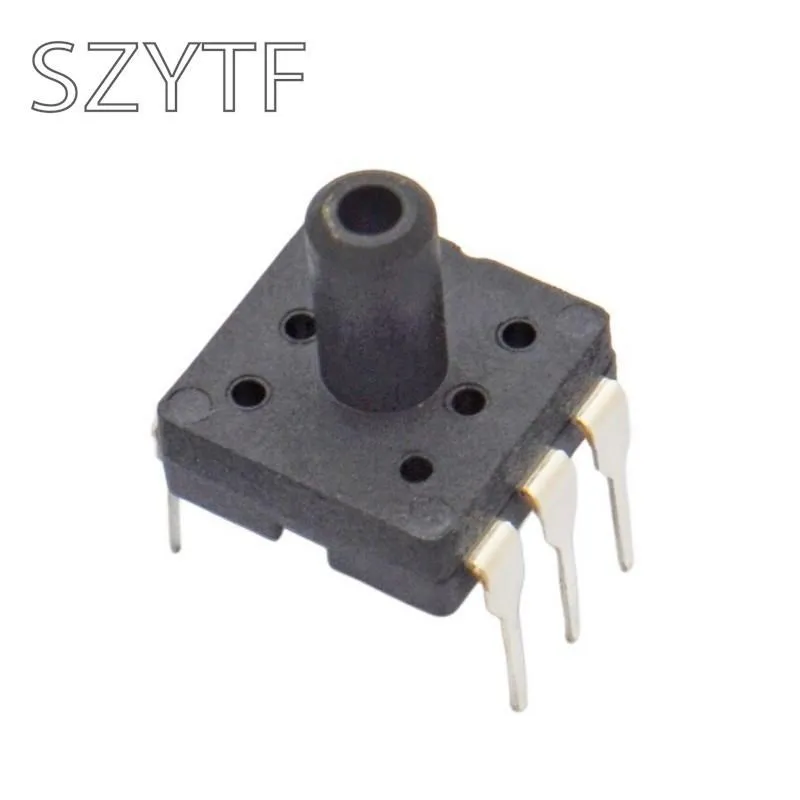

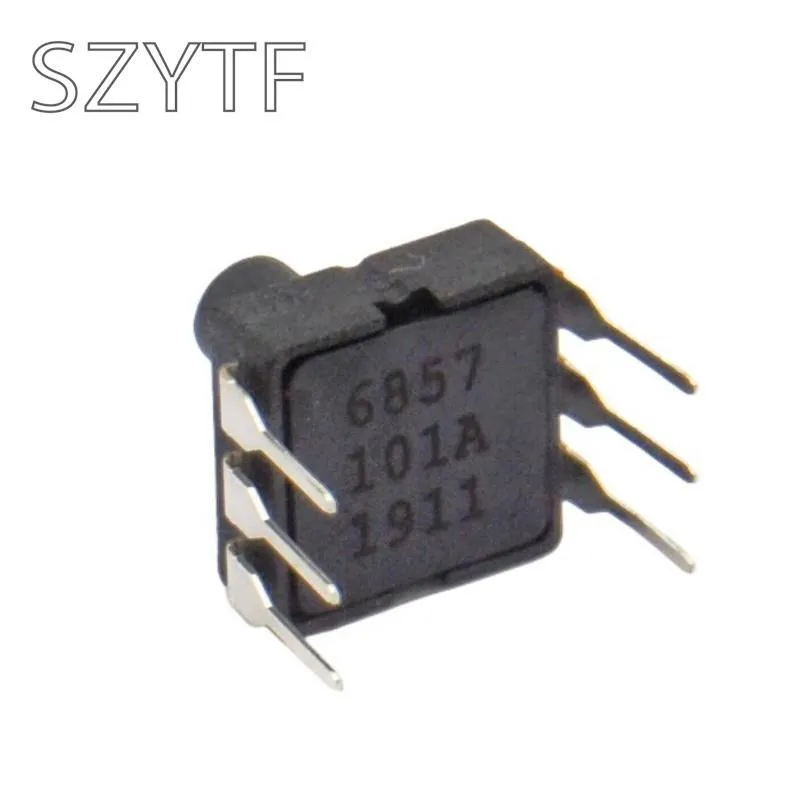

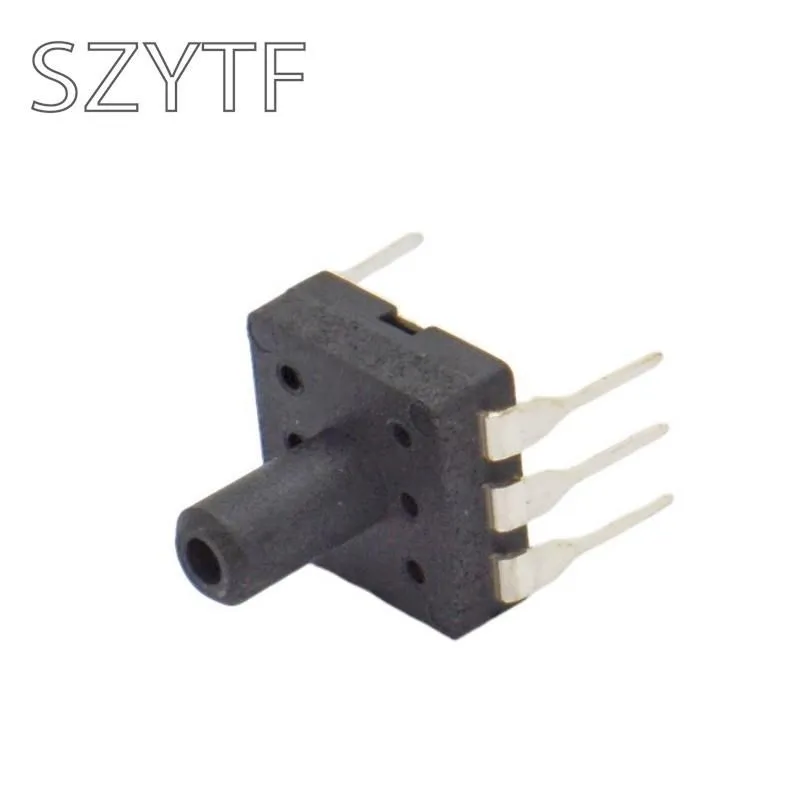

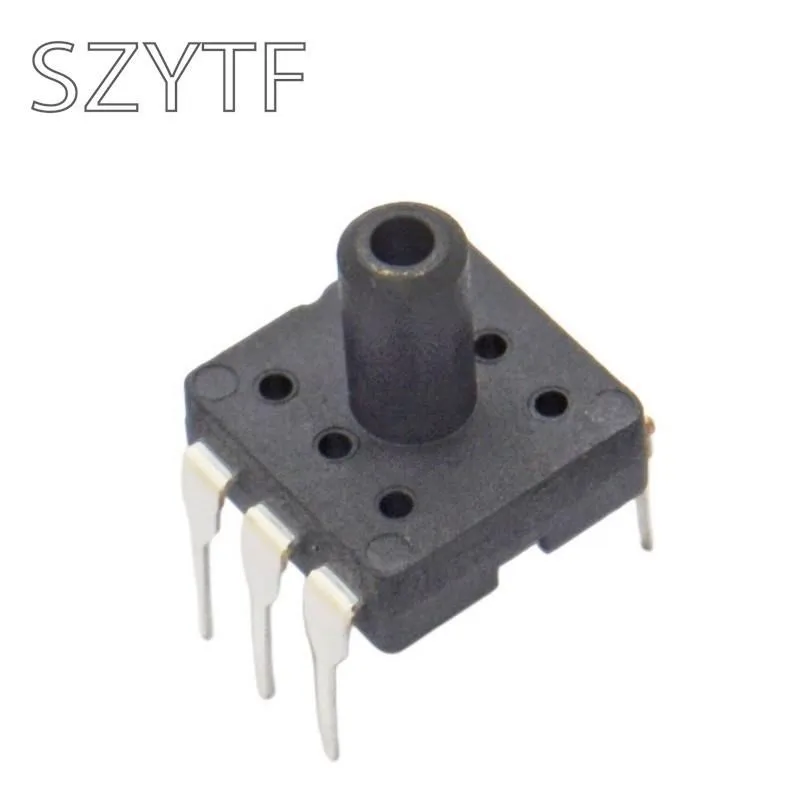

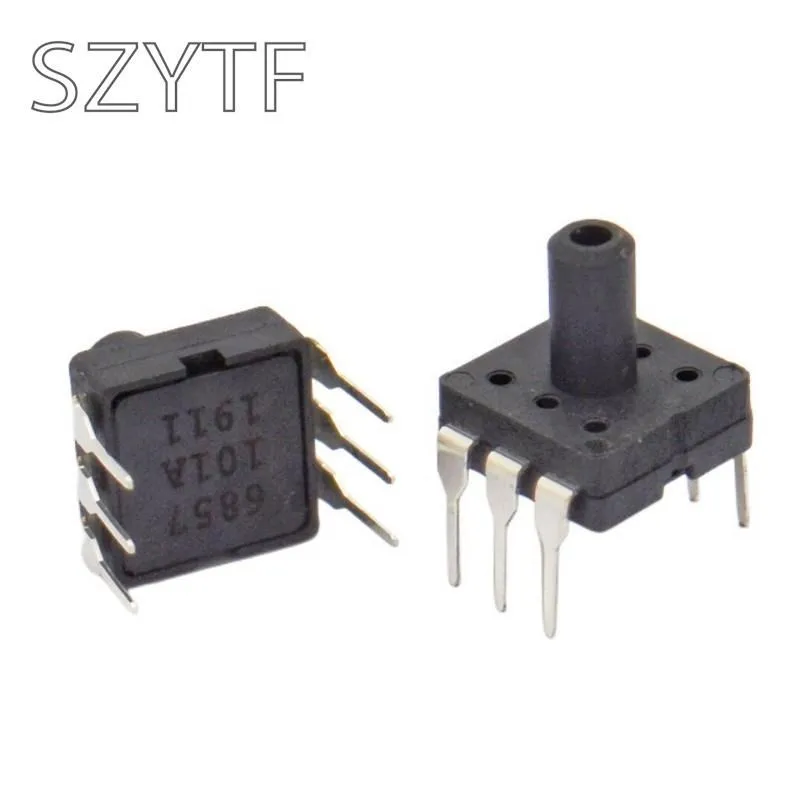

Los componentes sensibles a la presión tipo XGZP son componentes OEM en las formas estándar SOP6 y DIP6, que son convenientes para que los usuarios los instalen mediante montaje en superficie o doble en línea.
Buena linealidad, repetibilidad y estabilidad, alta sensibilidad, fácil para los usuarios utilizar el amplificador operacional o circuito integrado para depuración y compensación de salida y deriva de temperatura.
Rendimiento estructural
Chip sensible a la presión: material de silicona
Cable: alambre de oro
Carcasa del paquete: Material PPS
Pin: plata chapada en cobre
Peso neto: alrededor de 0,4 gramos
Rendimiento eléctrico
Fuente de alimentación: ≤10V CC o ≤3.0 mA CC
Impedancia de entrada: 4kQ~6kQ
Impedancia de salida: 4kQ~6kQ
Resistencia de aislamiento: 100MQ, 100VDC
Permitir sobrecarga:
-100~10Ra..200kPa: 2 veces escala completa -100~500xe--700kPa: 1.5 veces la escala completa
Condición de referencia
Medio de medición: aire
Temperatura media: (25 ± 1) C
Temperatura ambiente: (25 suelos 1) C
Vibración: 0.1 g (1 m/s) Máx.
Humedad: (50% tierra 10%) RH
Potencia: (5 suelos 0,005) v CC
