Descripción
Características:

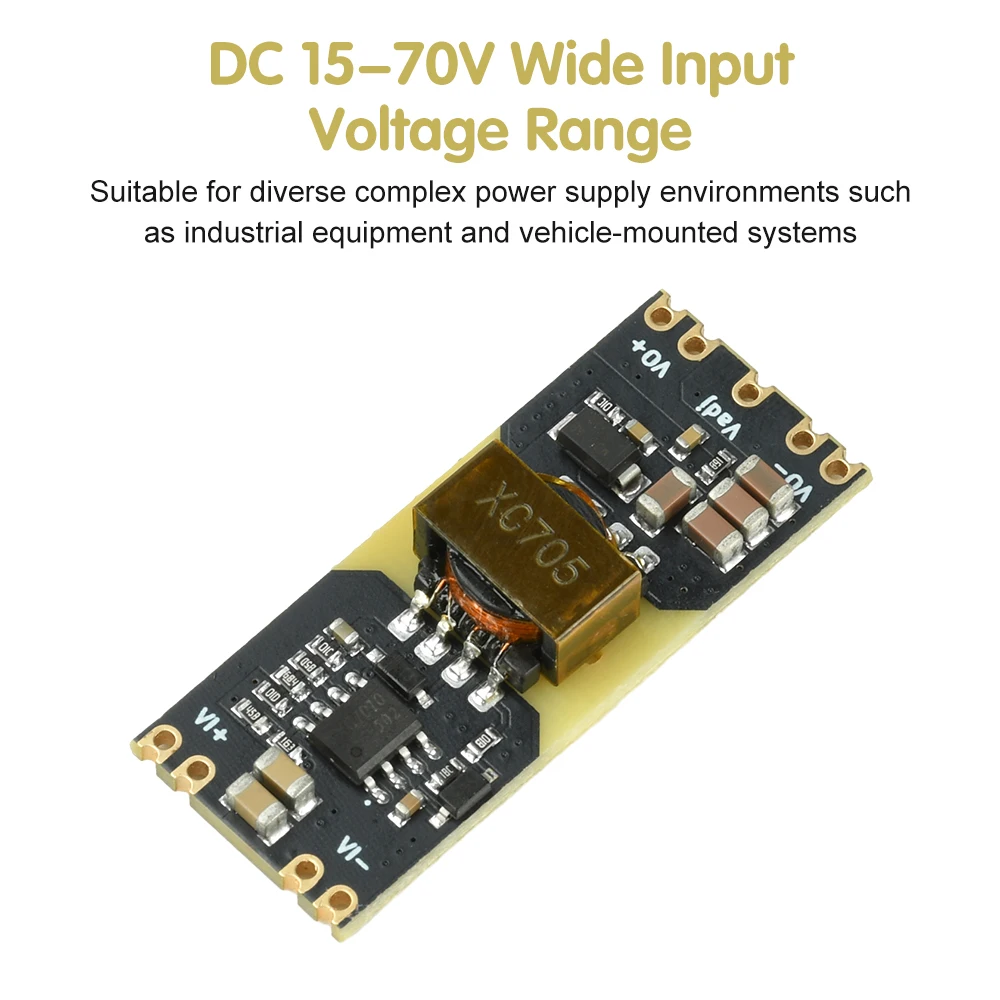

1.Admite un amplio rango de voltaje de entrada de CC 15-70 V, adecuado para entornos de suministro de energía complejos, como equipos industriales y sistemas automotrices.

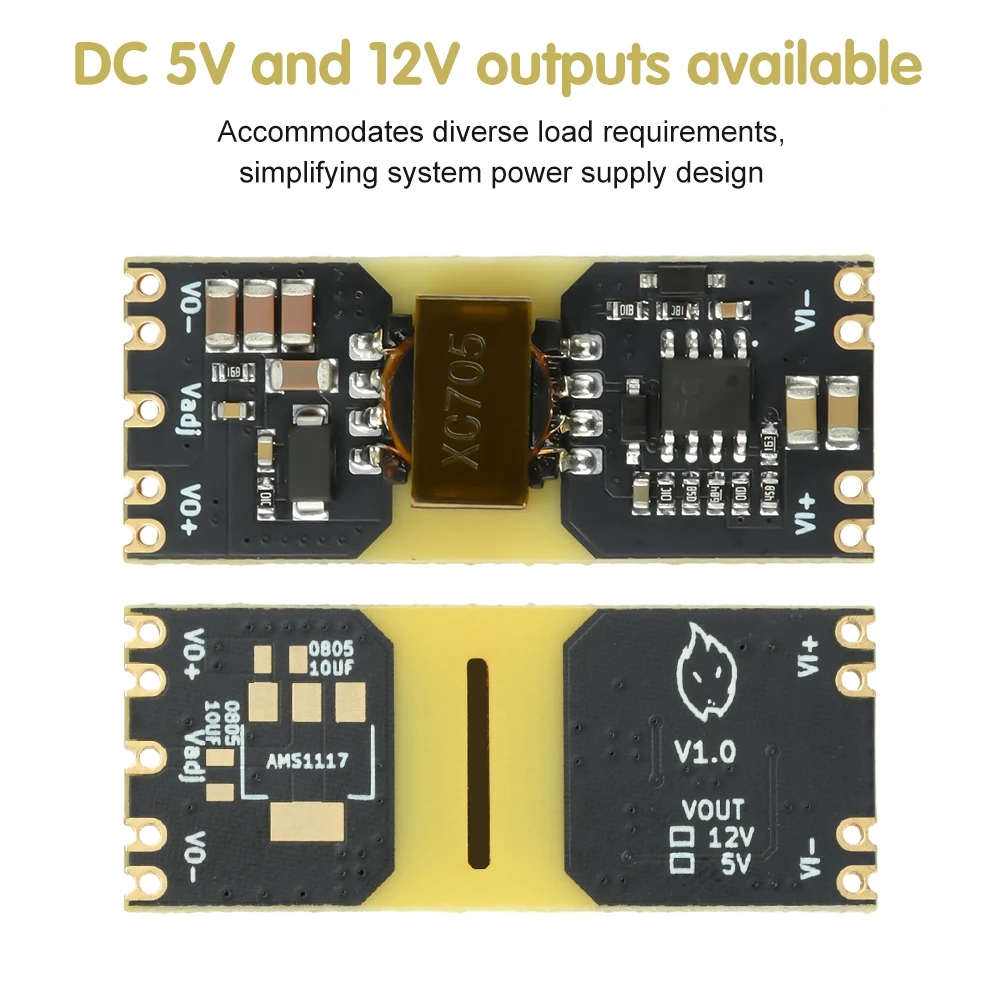

2.Ofrece opciones de salida DC 5V y 12V para cumplir con diversos requisitos de carga, simplificando el diseño de energía del sistema

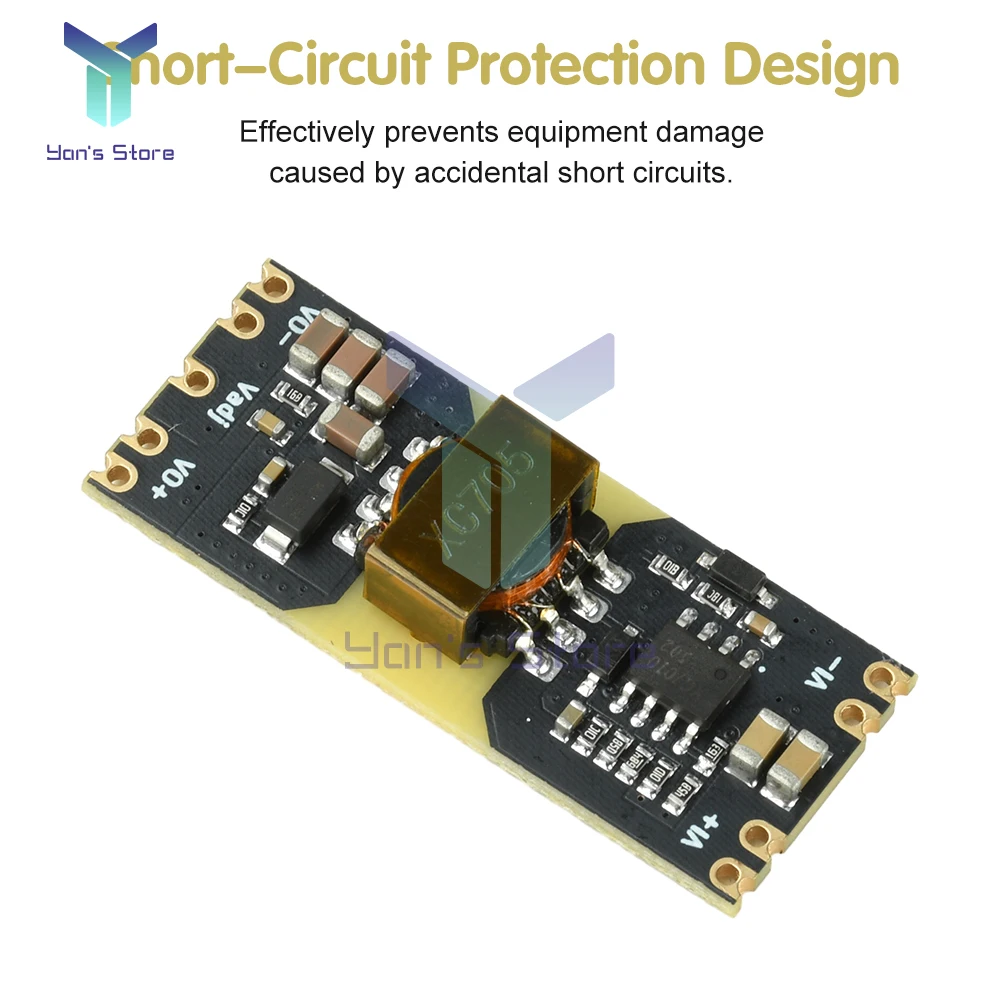

3.El diseño de protección contra cortocircuitos de salida previene eficazmente daños al equipo por cortocircuitos accidentales

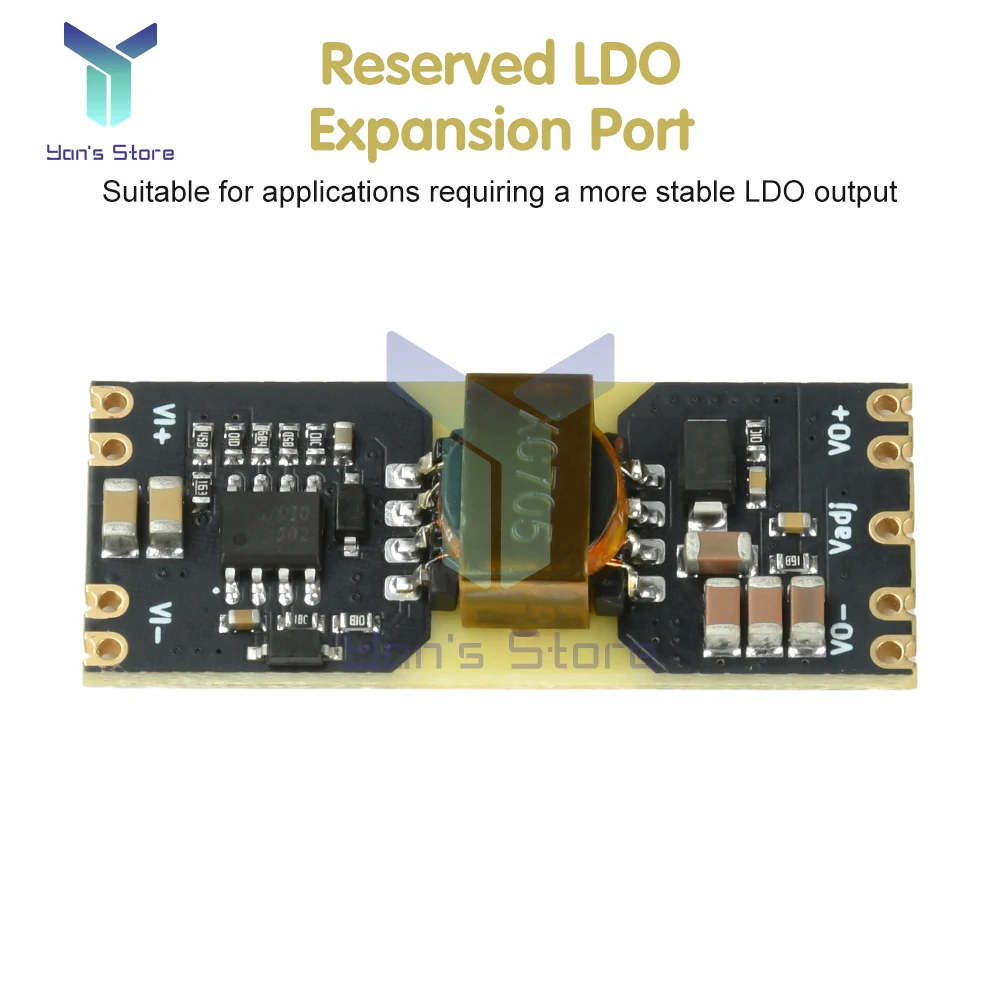

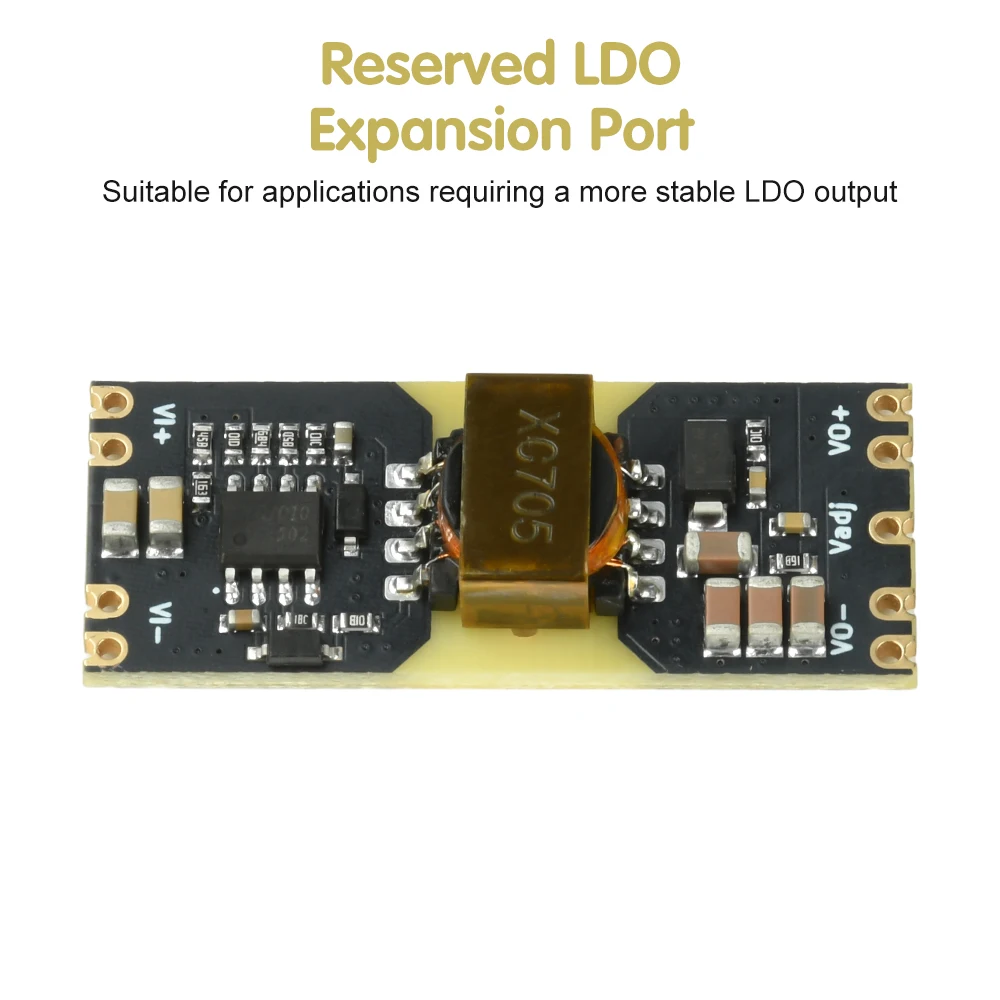

4.Interfaz de expansión LDO reservada para aplicaciones que requieren salidas LDO más estables

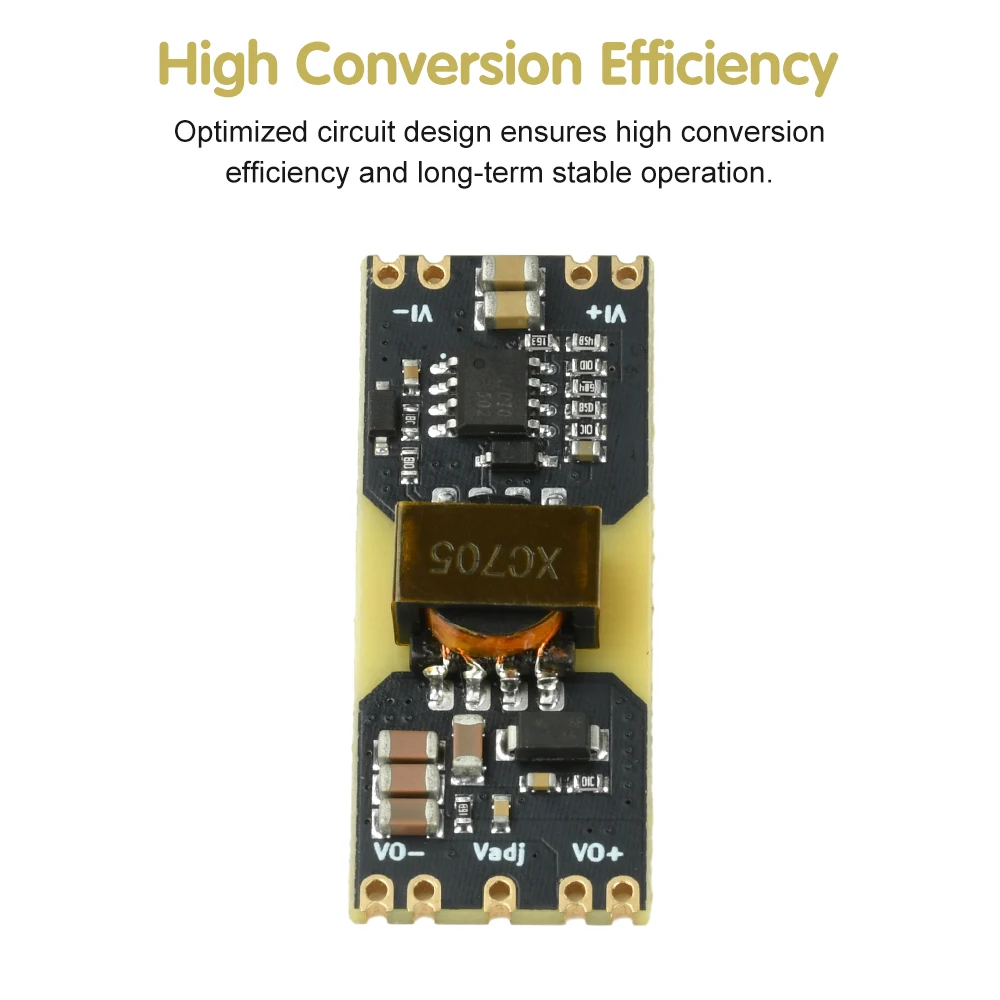

5.El diseño de circuito optimizado garantiza una alta eficiencia de conversión y un funcionamiento estable a largo plazo.

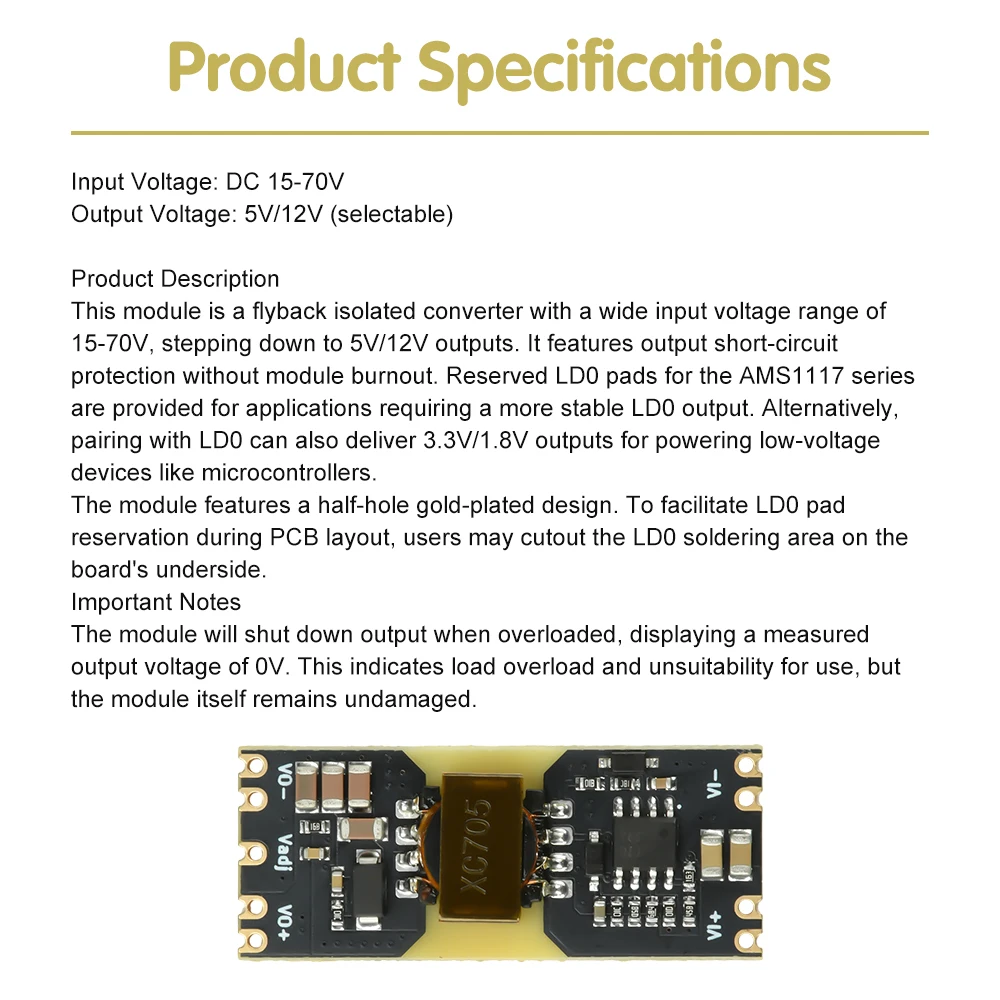

Parámetros del producto
Voltaje de entrada: CC 15-70 V
Voltaje de salida: 5V/12V (seleccionable)
Descripción del producto
Este módulo es un convertidor aislado de flyback con un amplio rango de voltaje de entrada de 15-70 V, bajando a salidas de 5 V/12 V.Cuenta con protección contra cortocircuitos de salida para evitar que el módulo se queme.Los pads LDO reservados de la serie AMS1117 permiten la aplicación en escenarios que requieren salidas LDO más estables.Cuando se combina con un LDO, también puede generar 3,3 V/1,8 V para alimentar dispositivos de bajo voltaje como microcontroladores.

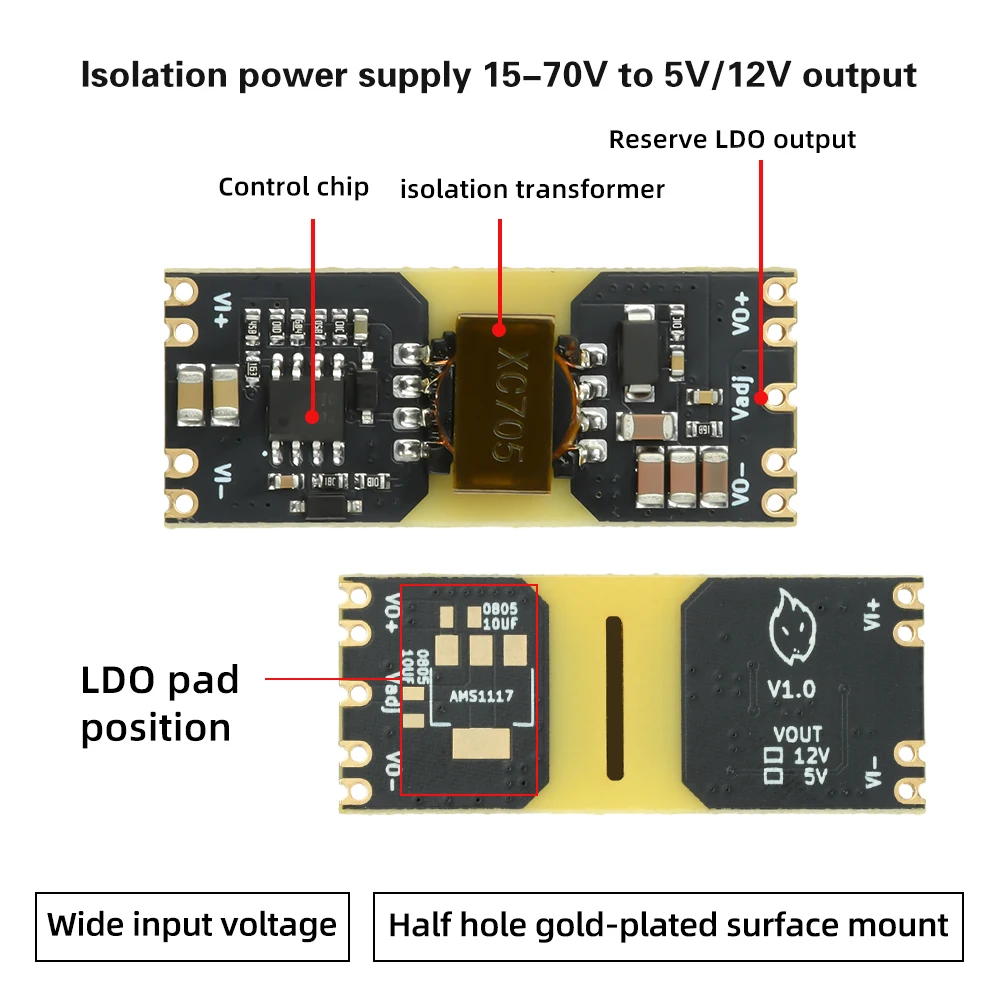

El módulo presenta un diseño chapado en oro de medio orificio.Para facilitar la reserva de la plataforma LD0 durante el diseño de la PCB, los usuarios pueden cortar el área de soldadura LD0 en la parte inferior de la placa.
Notas importantes
El módulo apagará la salida cuando esté sobrecargado, mostrando un voltaje de salida de 0 V.Esto indica sobrecarga de carga y falta de idoneidad para su uso, pero el módulo en sí permanece sin daños.
Contenido del paquete: Módulo * 1
