Características del producto:

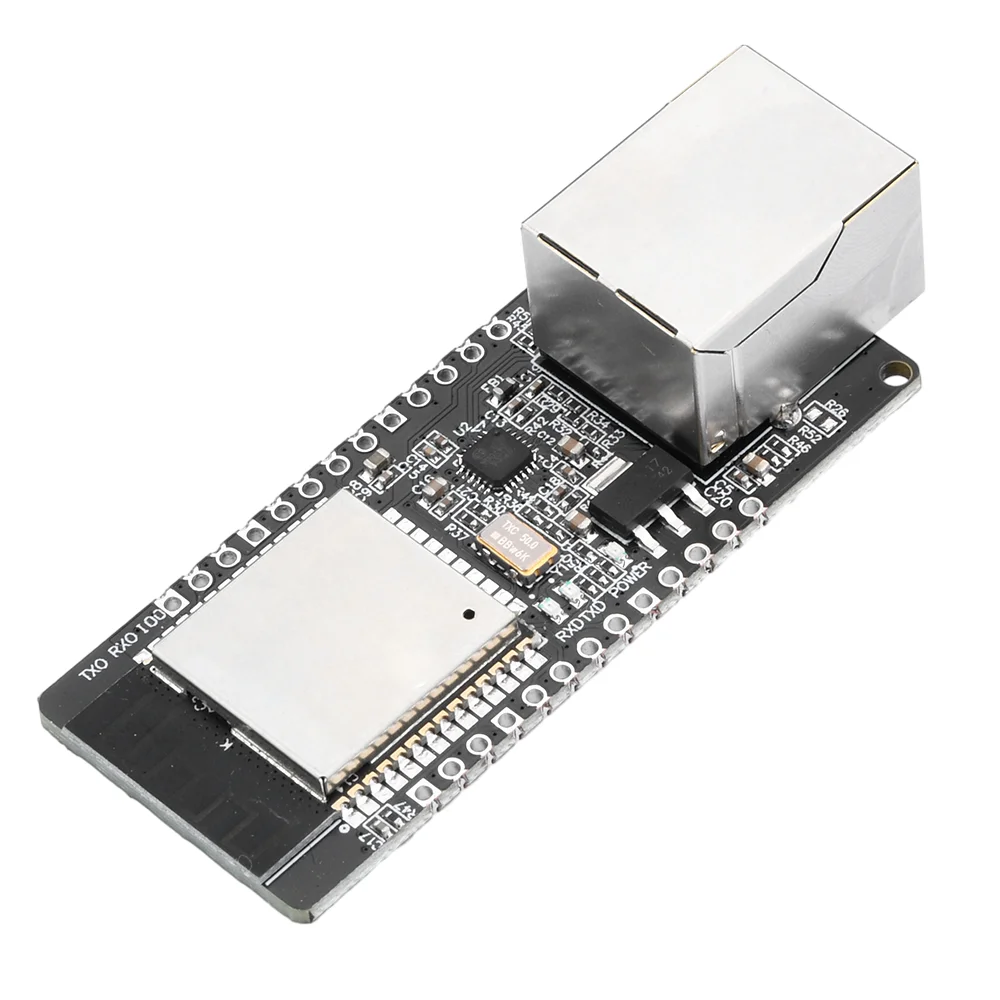

1.El ESP-ETHO1 es un módulo integrado de serie a Ethernet basado en la serie ESP.
2.El módulo integra una pila de protocolos TCP/IP optimizada, lo que permite a los usuarios implementar fácilmente la funcionalidad de red para dispositivos integrados y reducir significativamente el tiempo y los costos de desarrollo.
3.El módulo es compatible con diseños de orificio pasante de semiconductor y conector, con un ancho de placa estándar.Se puede soldar directamente a una placa de circuito, conectarse mediante un conector o usarse en una placa de pruebas, ofreciendo flexibilidad para diversos escenarios de aplicación.
4.El IC de la serie ESP es un SoC de modo dual que integra Wi-Fi y Bluetooth de 2,4 GHz, ofreciendo excelente rendimiento y funcionalidad.
5.El módulo presenta un rendimiento de RF ultra alto, estabilidad, versatilidad, confiabilidad y un consumo de energía ultrabajo.
Especificaciones del producto:
Wi-Fi:
Protocolo: 802.11 b/g/n/e/i (802.11n, con velocidades de hasta 150 Mbps; Agregación A-MPDU y A-MSDU, compatible con un intervalo de protección de 0,4 _s)
Rango de frecuencia: 2,4-2,5 GHz
Bluetooth:
Protocolo: Cumple con los estándares Bluetooth v4.2 BR/EDR y BLE
RF: Receptor NZIF con sensibilidad de -97 dBm
Hardware:
Especificaciones del puerto Ethernet: RJ45, 10/100 Mbps, negociación automática de cables cruzados/retroceso
Velocidad de transmisión del puerto serie: 80–5.000,000
Flash integrado: 32 Mbit
Voltaje de funcionamiento: fuente de alimentación de 5 V o 3,3 V (seleccione una)
Corriente de funcionamiento: promedio 80 mA
Corriente de alimentación: Mínimo 500 mA
Rango de temperatura de funcionamiento: -40°C a +85°C
Software:
Modo Wi-Fi: Estación/softAP/SoftAP+estación/P2P
Mecanismos de seguridad Wi-Fi: WPA/WPA2/WPA2-Eprise/WPS
Tipos de cifrado: AES/RSA/ECC/SHA
Actualización de firmware: Actualización remota de OTA a través de red
Desarrollo de software: SDK para desarrollo secundario de usuario
Protocolo de red: IPv4, TCP/UDP
Método de adquisición de IP: IP estática, DHCP (predeterminado)
Modo de paso simple: servidor TCP/client TCP/servidor UDP/client UDP
Configuración de usuario: Conjunto de comandos AT+

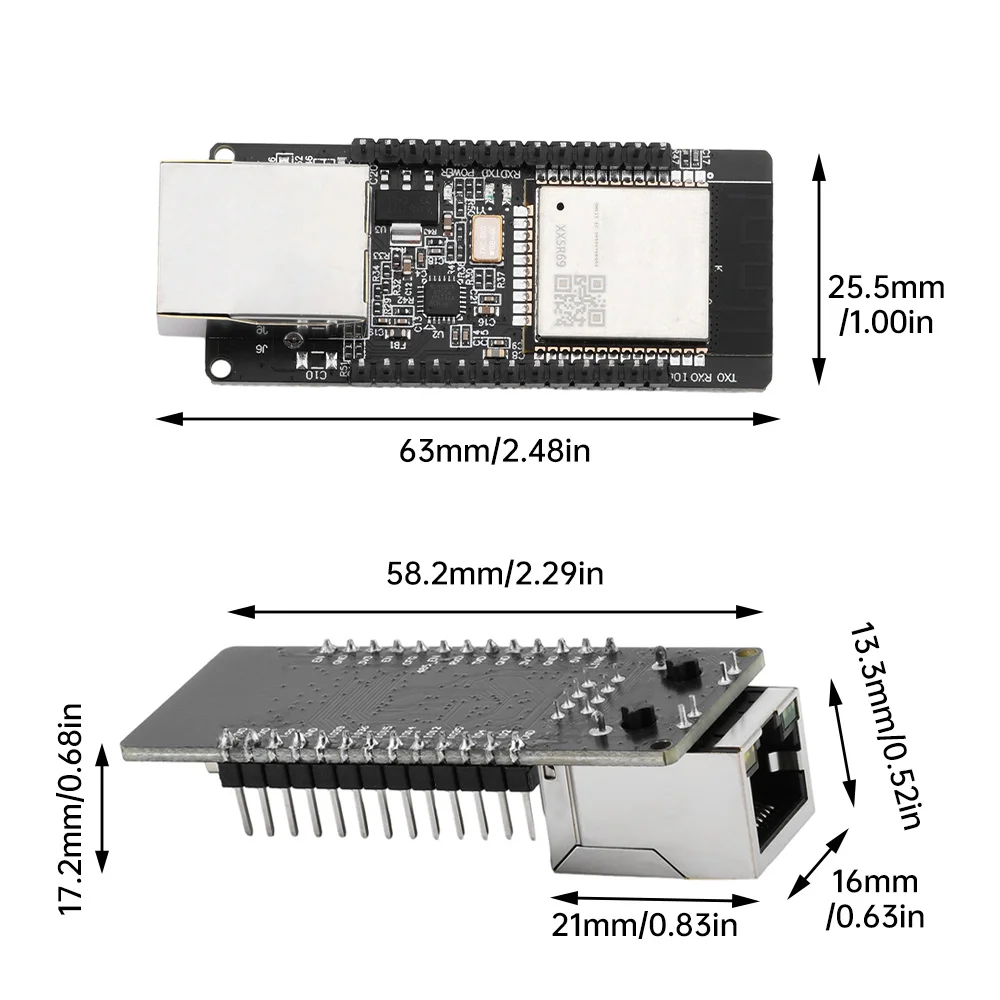

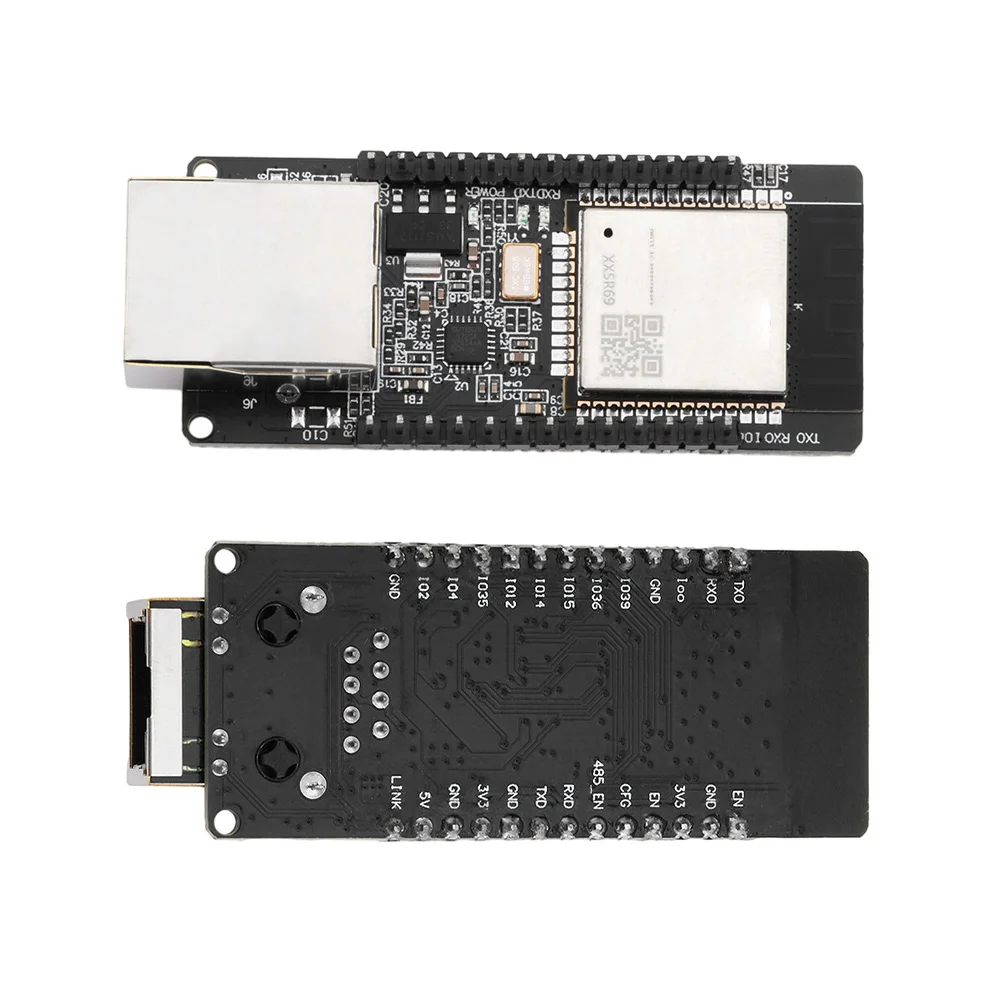

Dimensiones: 63 mm × 25 mm × 16 mm
Voltaje de alimentación:
El voltaje de alimentación del módulo se puede seleccionar como 5 V o 3,3 V, pero solo se puede elegir uno.
Modo de fuente de alimentación:
Los usuarios pueden elegir libremente según sus necesidades:
1) Orificio pasante (pines de encabezado soldados):⚫ Alimentación a través de cables DuPont;⚫ Alimentación mediante conexión a placa de pruebas;
2) Half-pad (soldado directamente a la placa): Fuente de alimentación de la placa del usuario.
Instrucciones de uso:

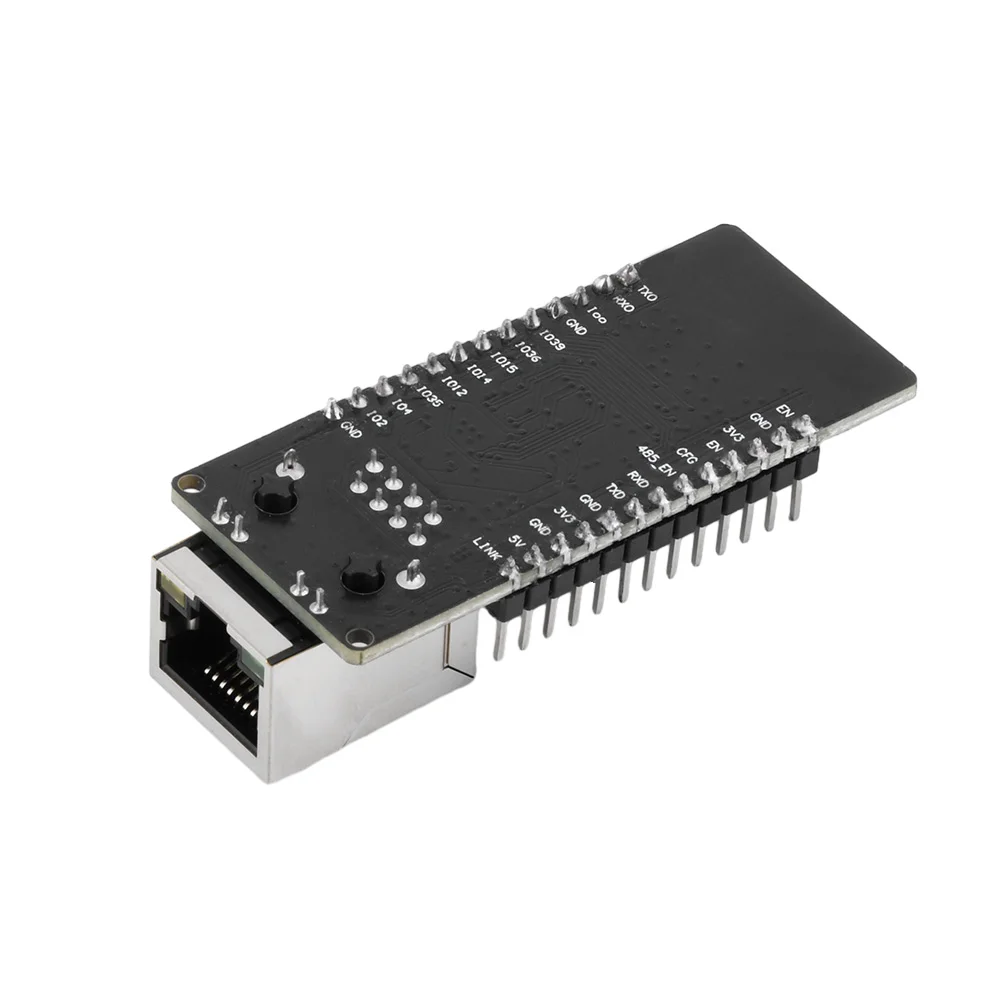

Instrucciones de encendido:
Si usa cables DuPont: ubique el puerto de entrada de alimentación de 3,3 V o 5 V, conecte el voltaje correspondiente y la luz indicadora (LED1) se iluminará, lo que indica que se inició correctamente.

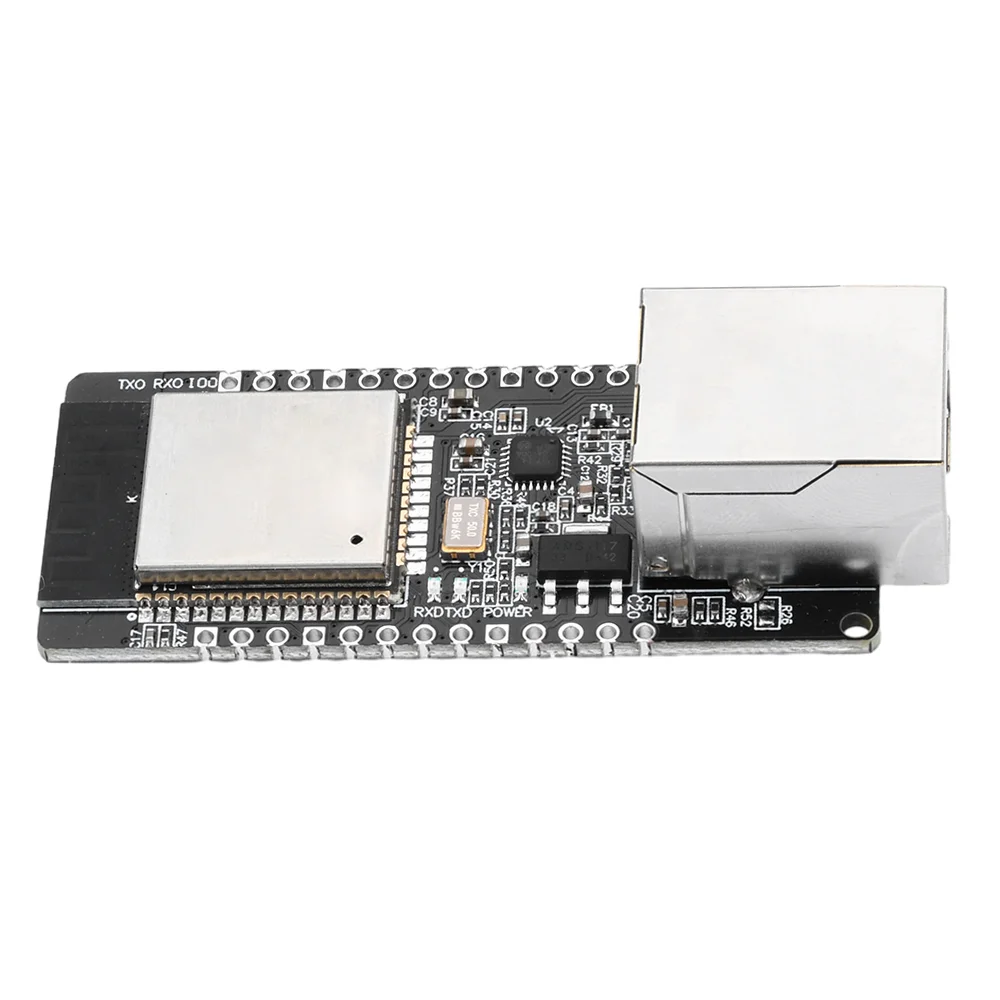

Descripciones de la luz indicadora:
⚫ LED1: Luz indicadora de encendido; se ilumina cuando el encendido es normal;
⚫ LED3: Luz indicadora del puerto serie, se ilumina cuando hay flujo de datos en RXD2 (IO5);
⚫ LED4: Luz indicadora del puerto serie, se ilumina cuando hay flujo de datos en TXD2 (IO17);

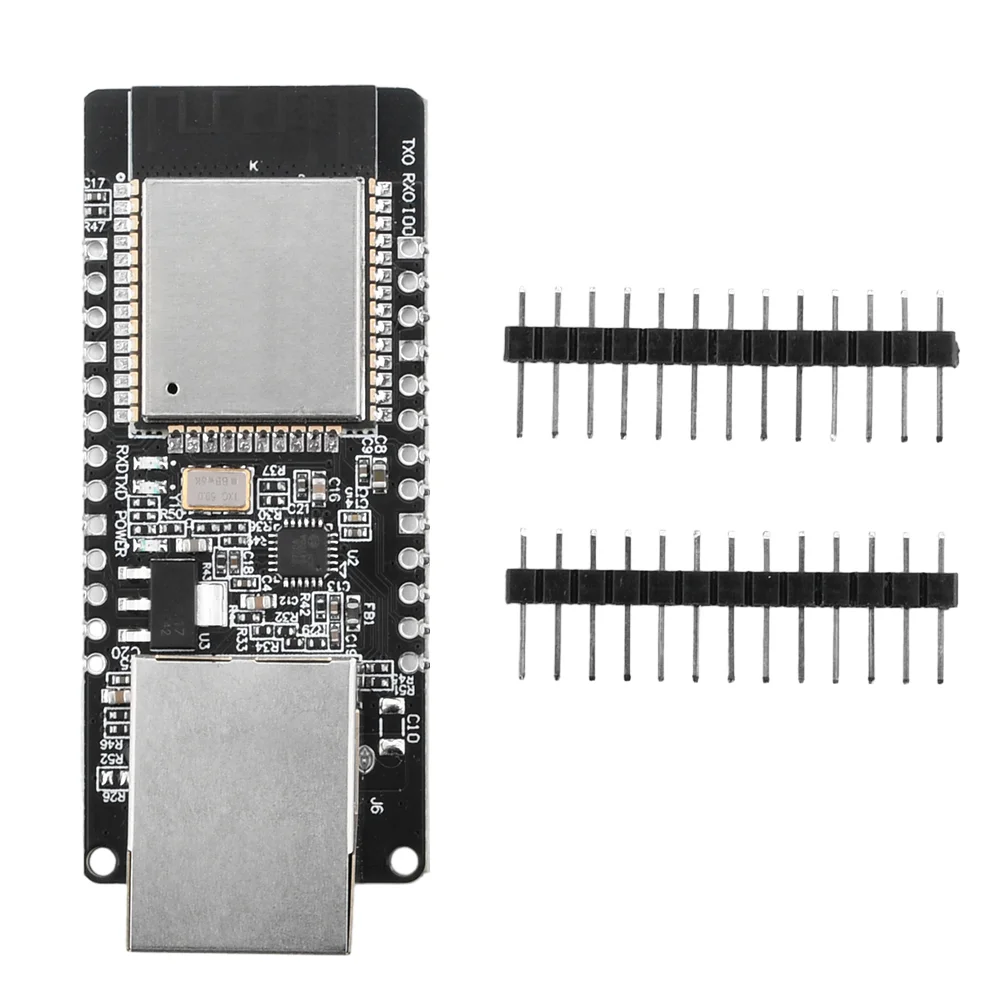

4.3 Instrucciones del método de uso:
Hay tres métodos de uso disponibles; Los usuarios pueden seleccionar según sus necesidades:
1) Orificio pasante (conector de pin soldado): utilice cables DuPont para la conexión;
2) Orificio pasante (pines de encabezado soldados): uso en una placa de pruebas;
3) Media almohadilla: los usuarios pueden soldar directamente el módulo en su propia placa de circuito.
Explicación de la luz indicadora de estado del puerto de red:
Luz verde: Indicador de estado de la conexión; la luz verde se ilumina cuando está conectada correctamente a la red;
Luz amarilla: Indicador de datos; la luz parpadea cuando el módulo recibe o envía datos, incluso cuando el módulo recibe un paquete de transmisión de red.
