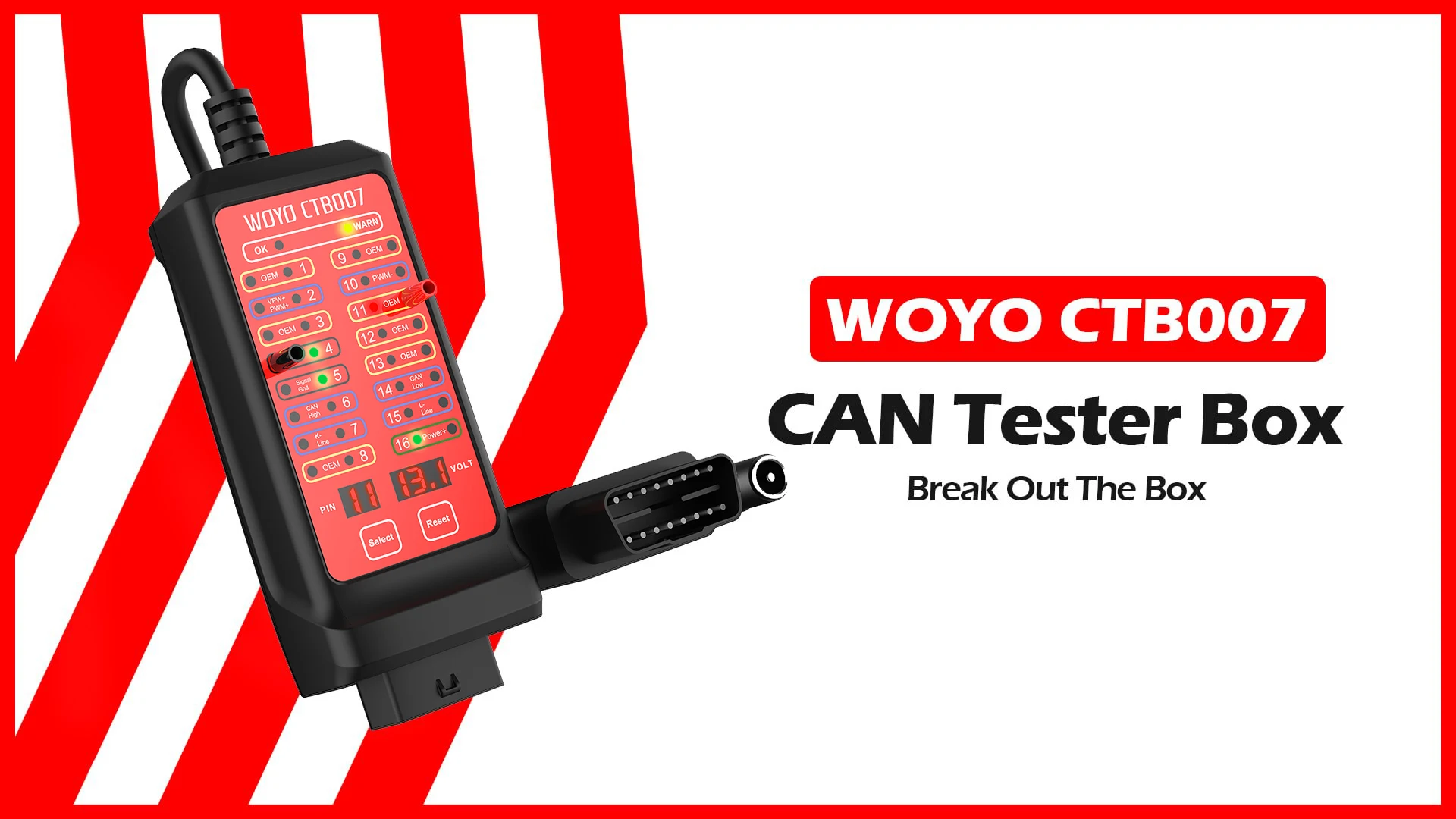

WOYO CTB007 Caja de prueba CAN 12V 24V OBD2 Caja de ruptura con cable de 27/59 pulgadas para todos los herramientas de diagnóstico automotriz

Probador CAN WOYO 12V/24V 27 pulgadas/59 pulgadas CTB007 en banco

solo conéctelo con batería de alimentación de 12V/24V,

Puedes probar con el módulo CAN BUS, como EPS/farol/...

Cuando su vehículo no tiene batería,

Conéctelo con una batería de alimentación de 12 V/24 V puede alimentar el automóvil.

Característica:

1.CANTesterBoxisaCANBuscircuitcompatible con sistemas de 12 y 24 voltios;

2. Prueba de DLC (OBDport) si hay un error antes de conectar otra conexión de equipo de diagnóstico a DLC, como conexión de circuito telefónico y inversión de polaridad;

3. Instalación en tiempo real Señales de comunicación (como señales de protocolo de comunicación) sin clavijas alocadas que pueden husillo de valores verticalesemplazo de voltaje medición función digital multímetros;

4. Conecte rápidamente 16 pines durante el diagnóstico del vehículo;

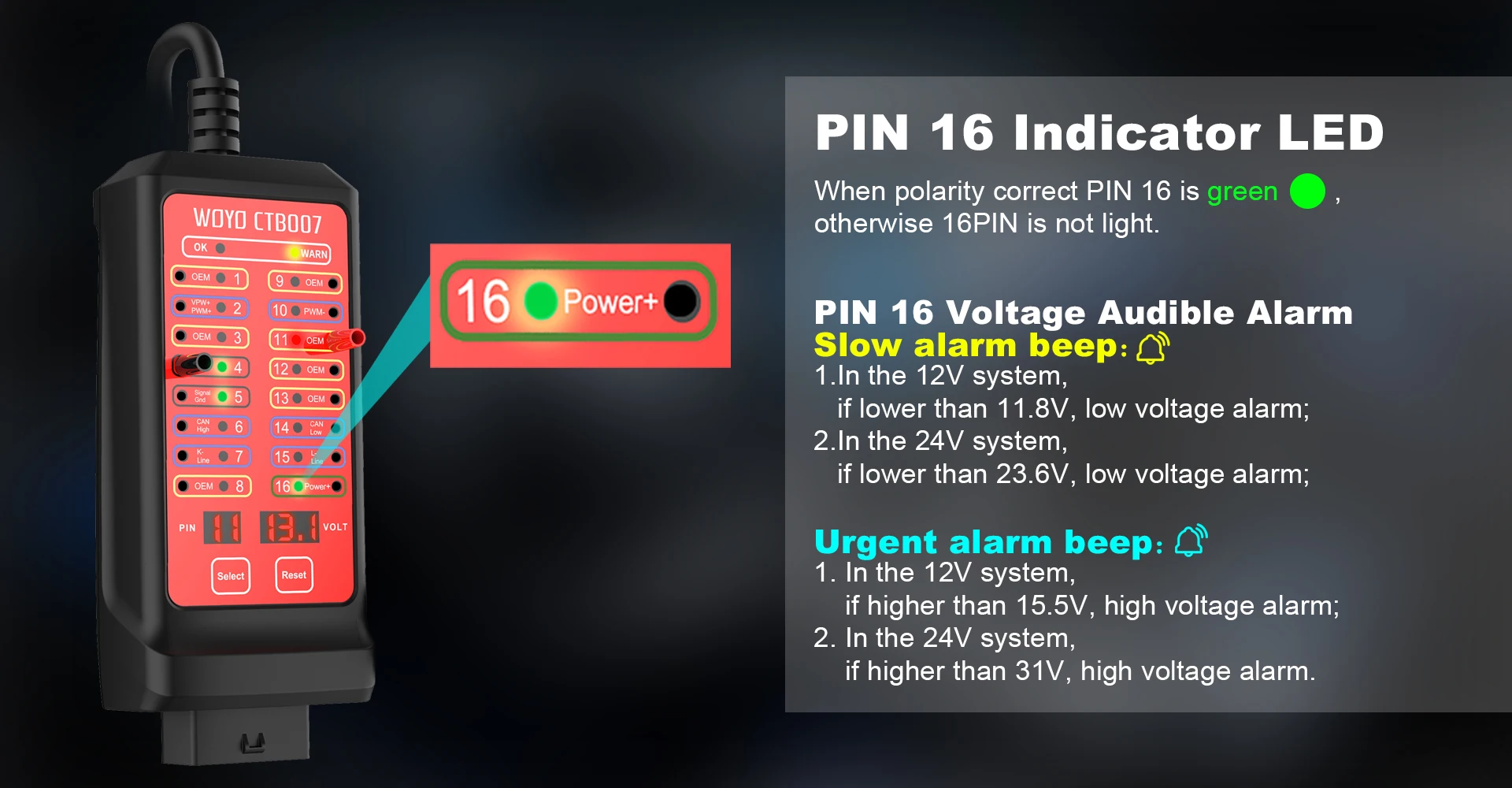

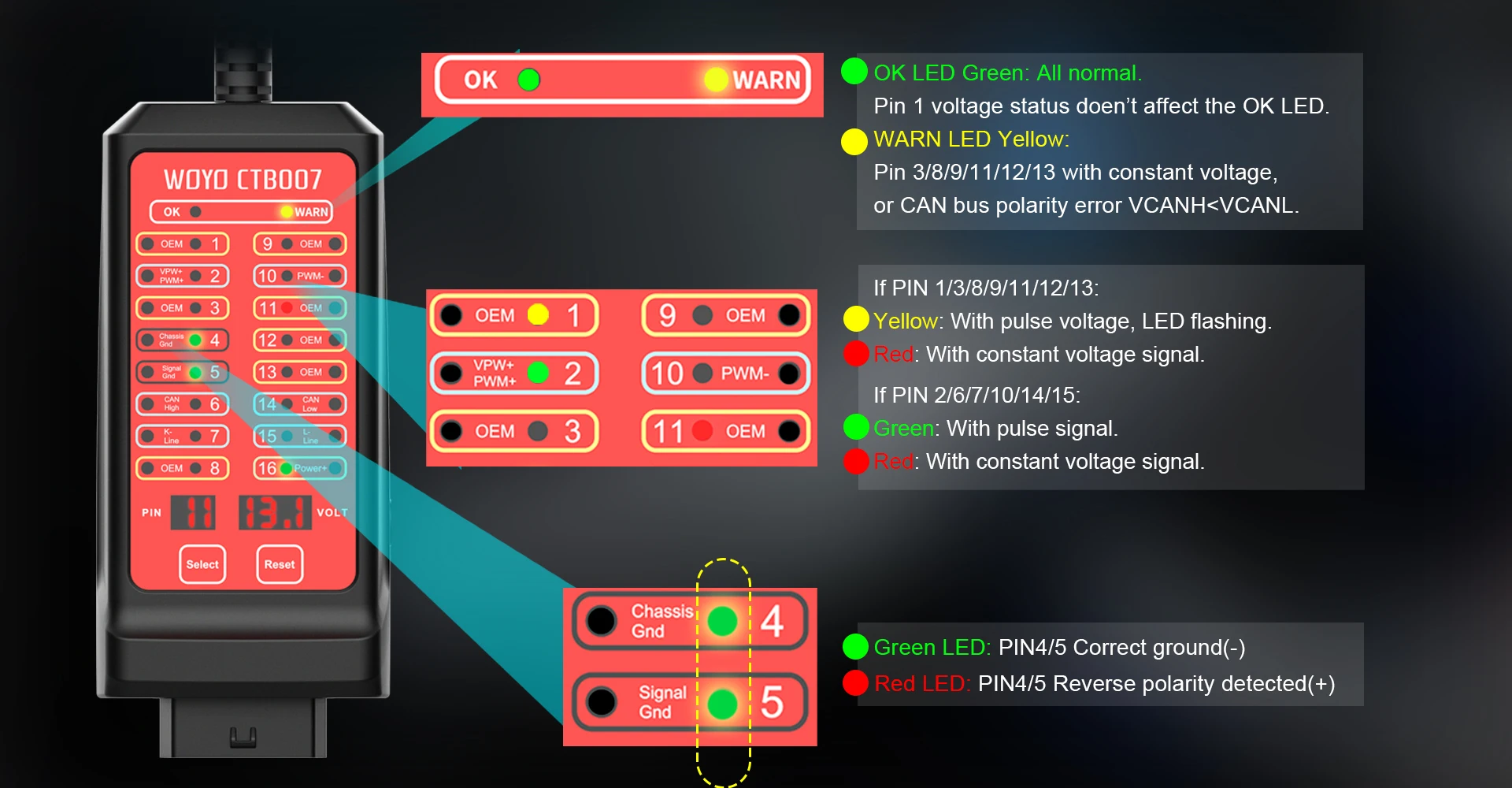

5. Monitoree el voltaje de entrada del OBD al grabar el módulo, alarma de alto y bajo voltaje;

6. Comunicación porsche obd corta y rápida 3-7;

7. Caja de arranque CAN del banco de trabajo OBD;

8.Reemplace la herramienta de batería;

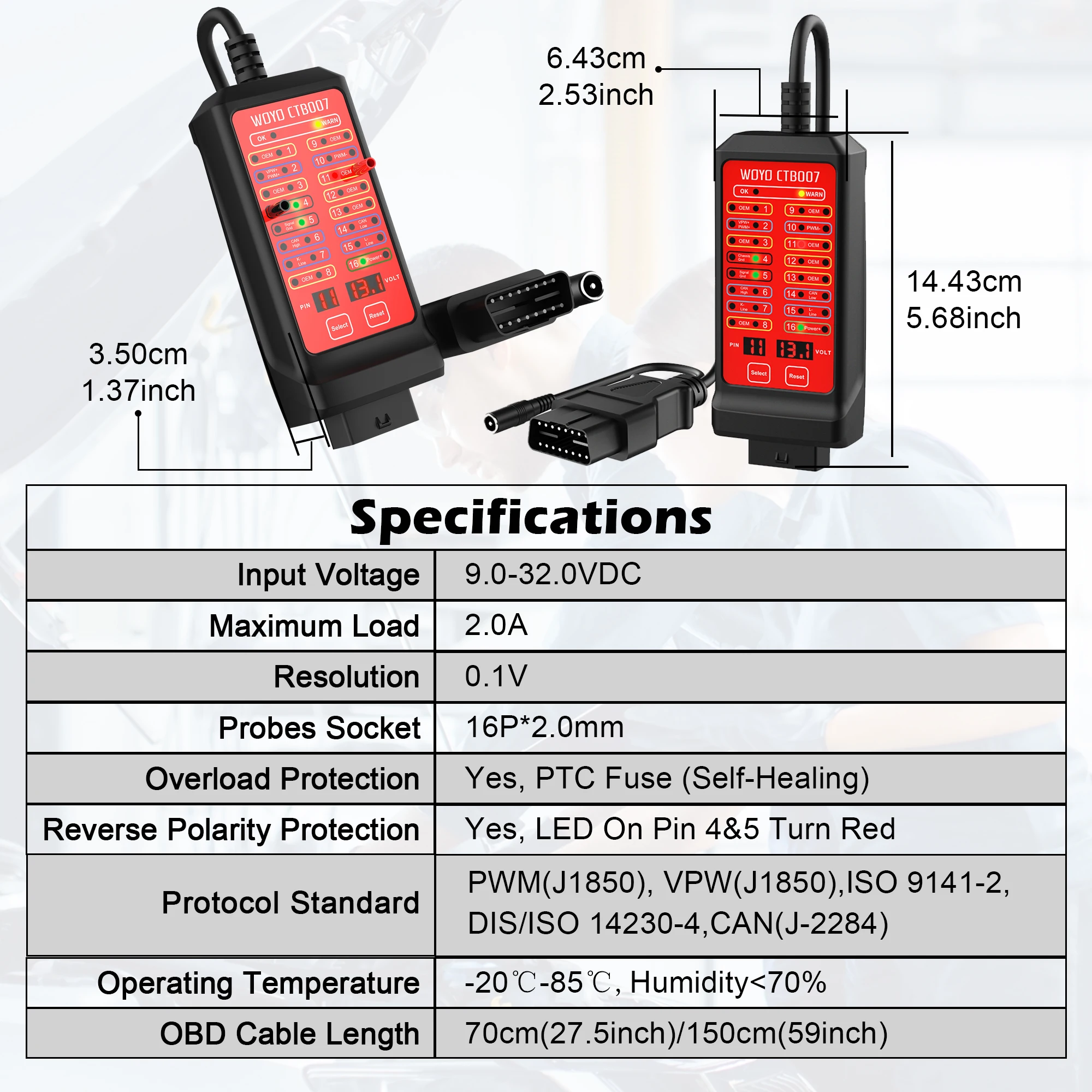

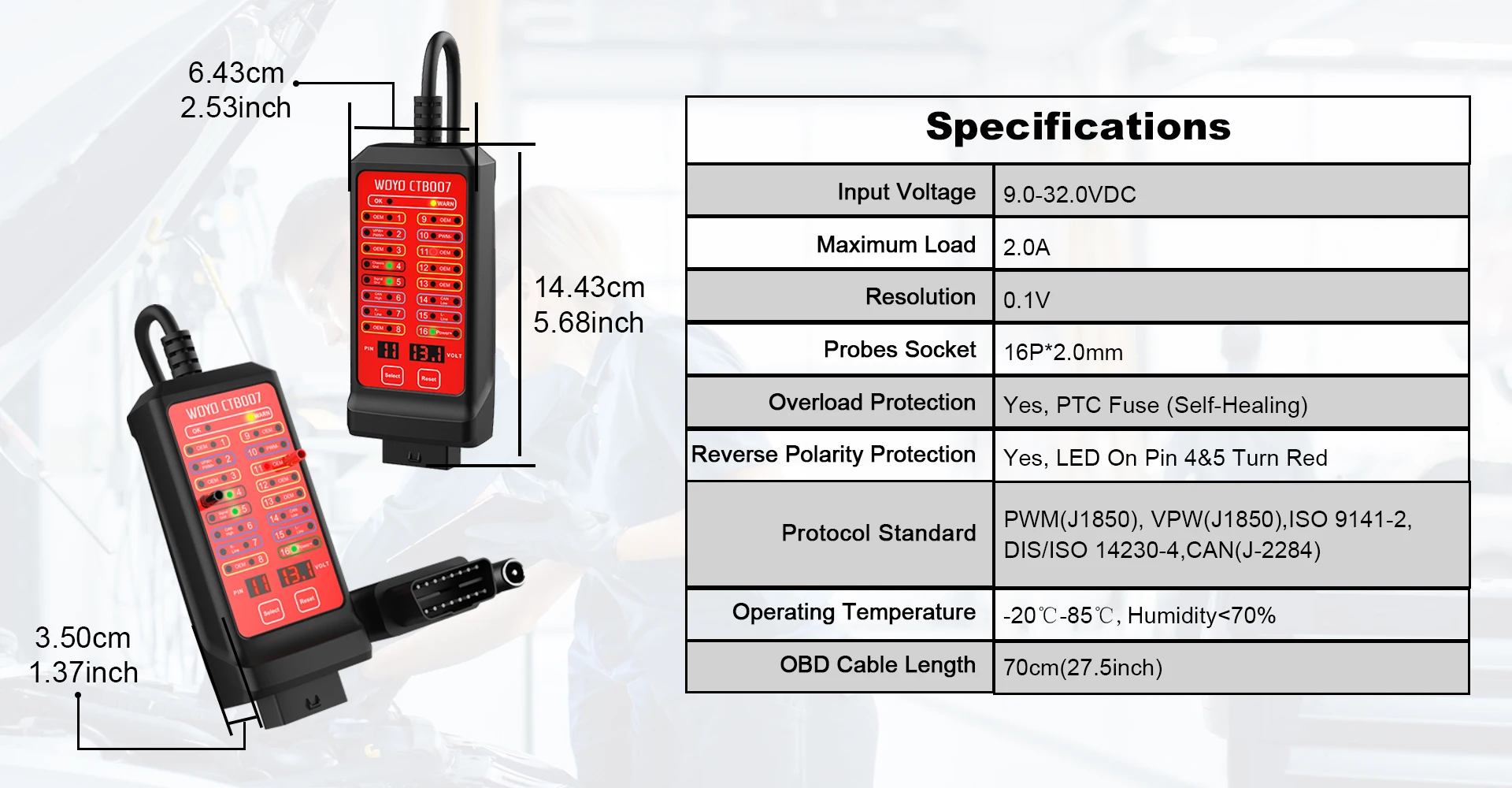

Especificaciones:

Voltaje de entrada: 9,0-32,0 VCC

Carga máxima: 2,0 A

Resolución: 0,1 V

Protección contra sobrecarga: Sí, PTCFuse (autocuración)

ReversePolarityProtección: Sí, LEDOnPin4 y 5TurnRed

ProtocoloEstándar: PWM (J1850), VPW (J1850), ISO9141-2, DIS/ISO14230-4, CAN (J-2284)

Temperatura de funcionamiento:0℃-50℃,Humedad 70%

Conector Banana: 16P * 2,0 mm

Longitud del cable OBD: 75 cm (29,5 pulgadas) / 150 cm (59 pulgadas)

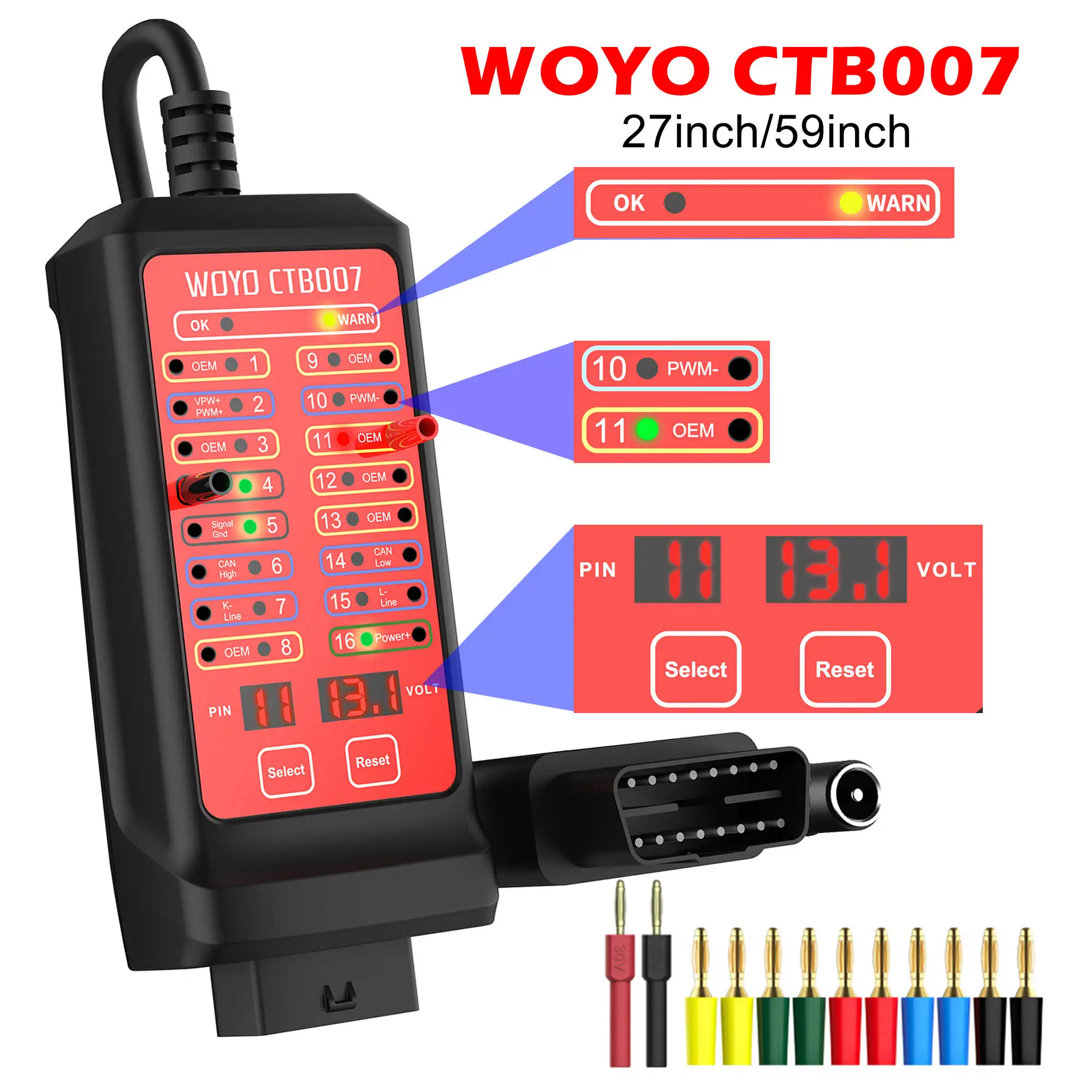

WOYO CTB007 CAN OBD 2 Caja de ruptura

Nuevo Verson con cable de extensión OBD de 150 cm/59 pulgadas

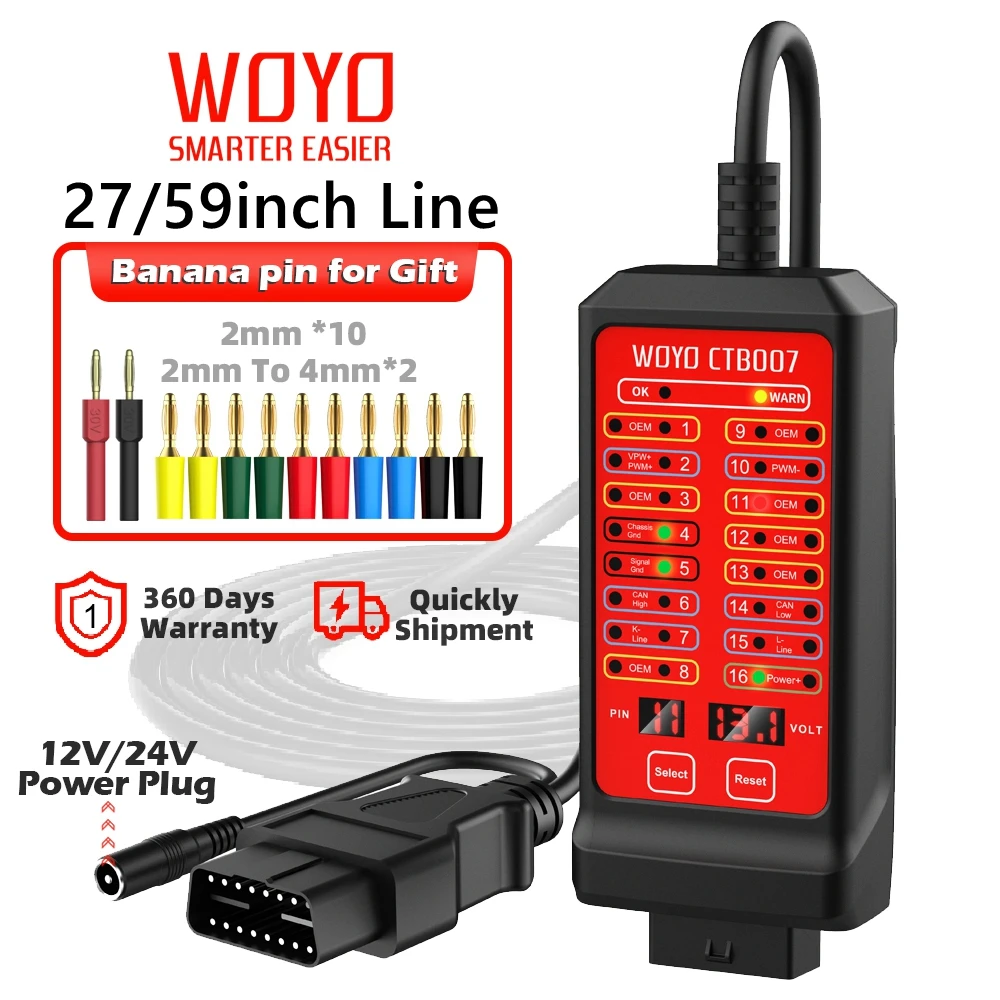

Pasador de plátano para regalo: 2 mm * 10, 2 mm a 4 mm * 2

Puedes conectar todo tipo de herramientas de diagnóstico.

Los pines gratuitos le permiten colocarlos de manera más estable al conectar nuestros pines para leer datos.

Cuando está insultado y necesita diagnosticar problemas con el sistema OBD del automóvil a través de otras herramientas, nuestra caja de ruptura y fijación de pasadores tipo banana pueden facilitarle el proceso de mantenimiento.

Nueva versión: agregue fuente de alimentación adicional de 12 V/24 V.

Cuando se conecta al OBD del vehículo, pero CTB007 no funciona (el vehículo no pudo proporcionar energía),

Puede conectarse a una batería de alimentación de 12 V/24 V al mismo tiempo para que funcione.

WOYO CTB007 Puede ayudarte más en el taller.

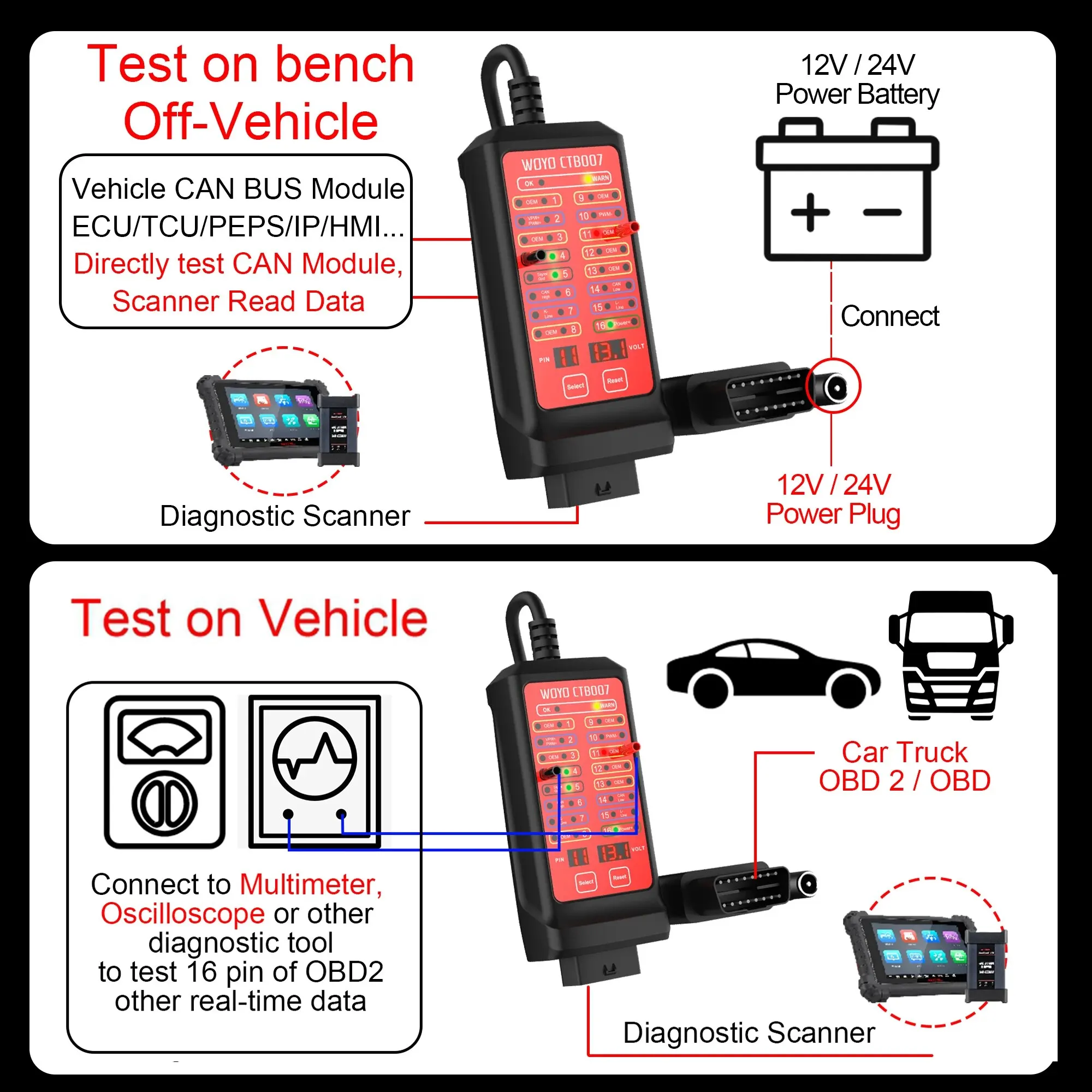

Prueba en estado de banco/fuera del vehículo:

(Compatible con módulo electrónico CAN BUS, EPS/ECU/TCU/PEPS/IP/HMI/EPB...)

1.Utilice un enchufe de alimentación de 12 V/24 V para conectarlo a la batería. No es necesario conectarlo al enchufe OBD/OBD 2.

2.Utilice el módulo electrónico CAN BUS para conectarse a CTB007

3.CTB007 se conecta al escáner de diagnóstico, lee y verifica los datos reales del módulo CAN BUS.

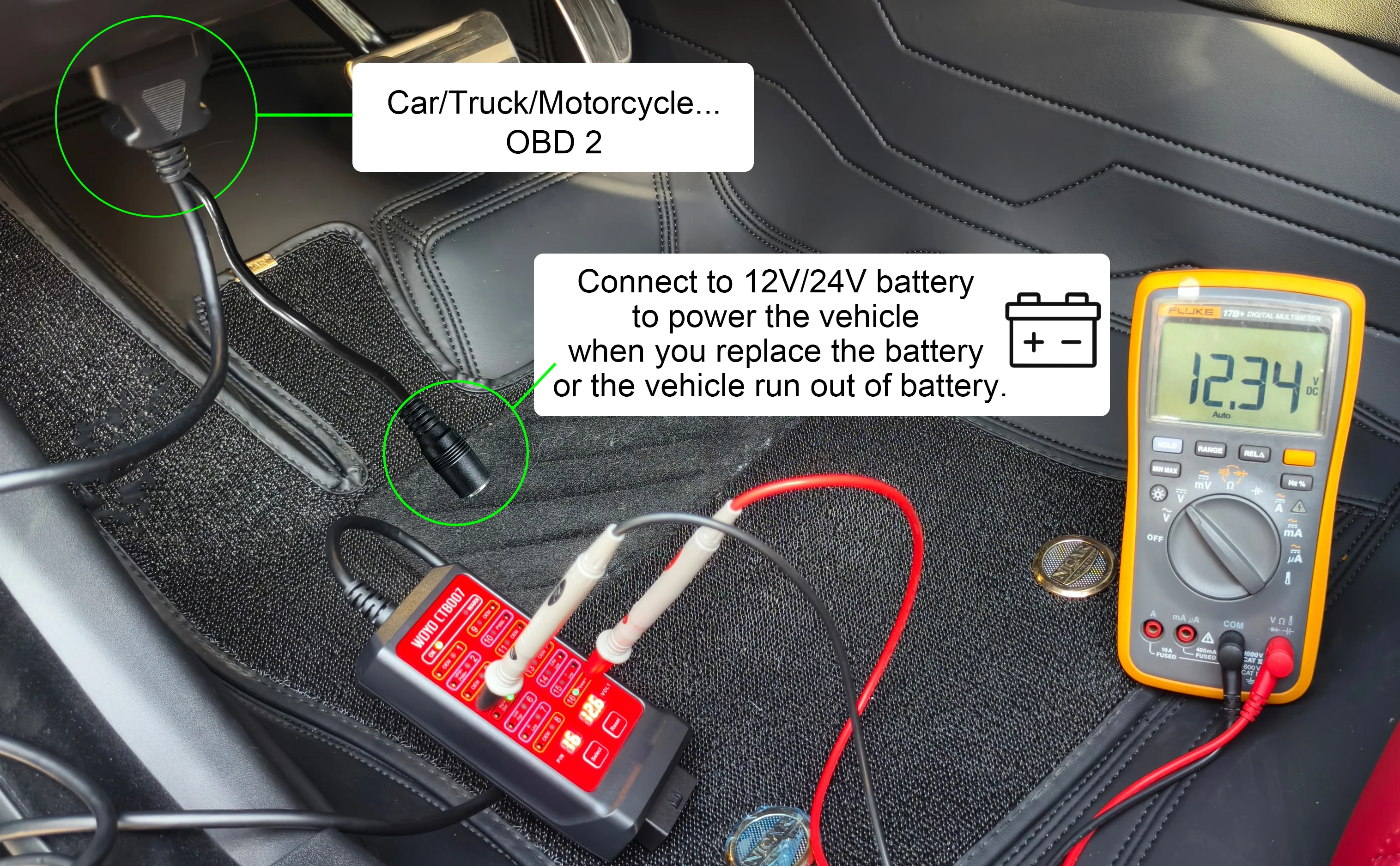

Prueba en estado del vehículo:

1.CTB007 se conecta al enchufe y diagnóstico OBD/OBD2 del automóvil.

2.Conéctese al escáner de diagnóstico automotriz.

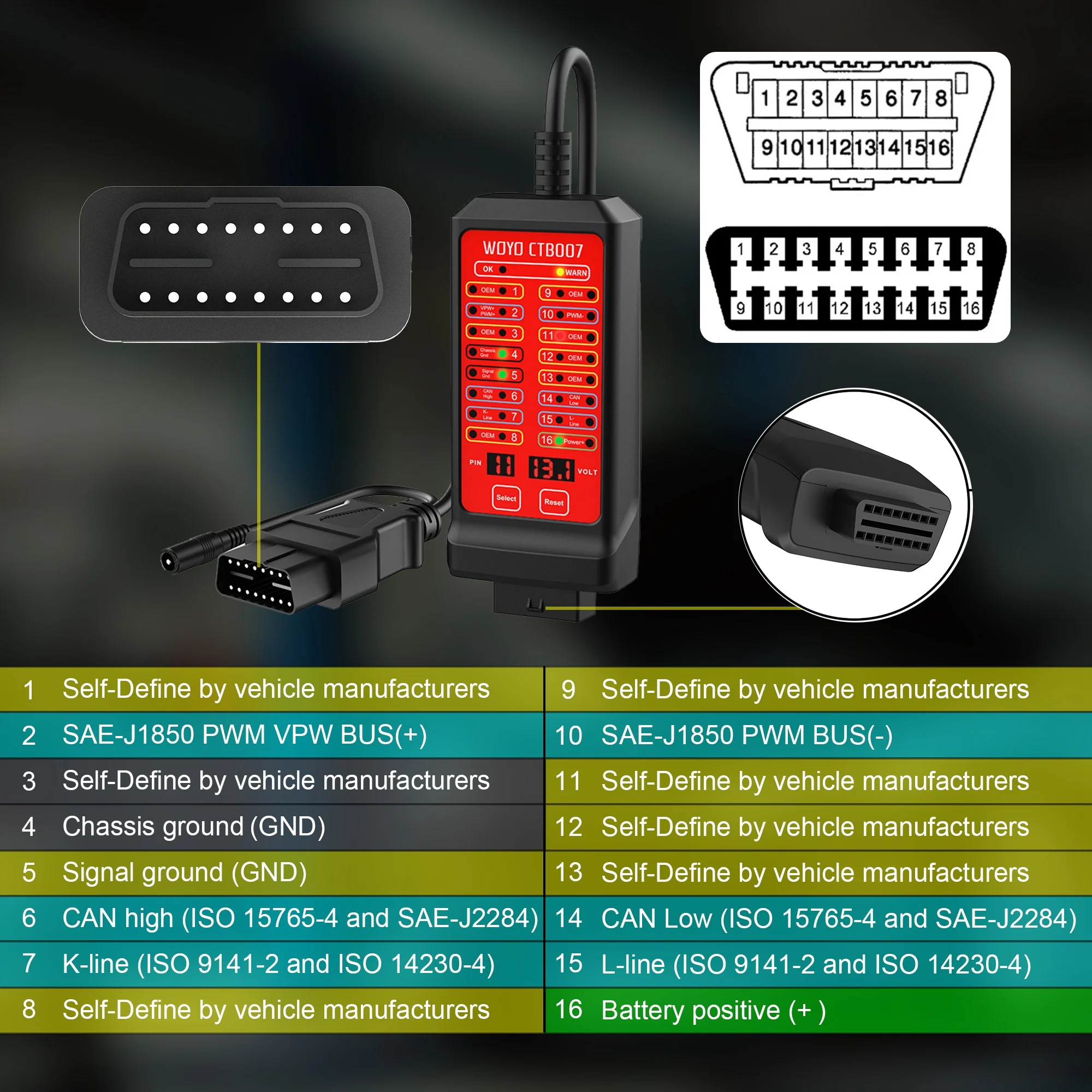

3.Conozca que 16 pines de OBD funcionen bien o no, puede leer los datos reales del vehículo mediante el escáner.

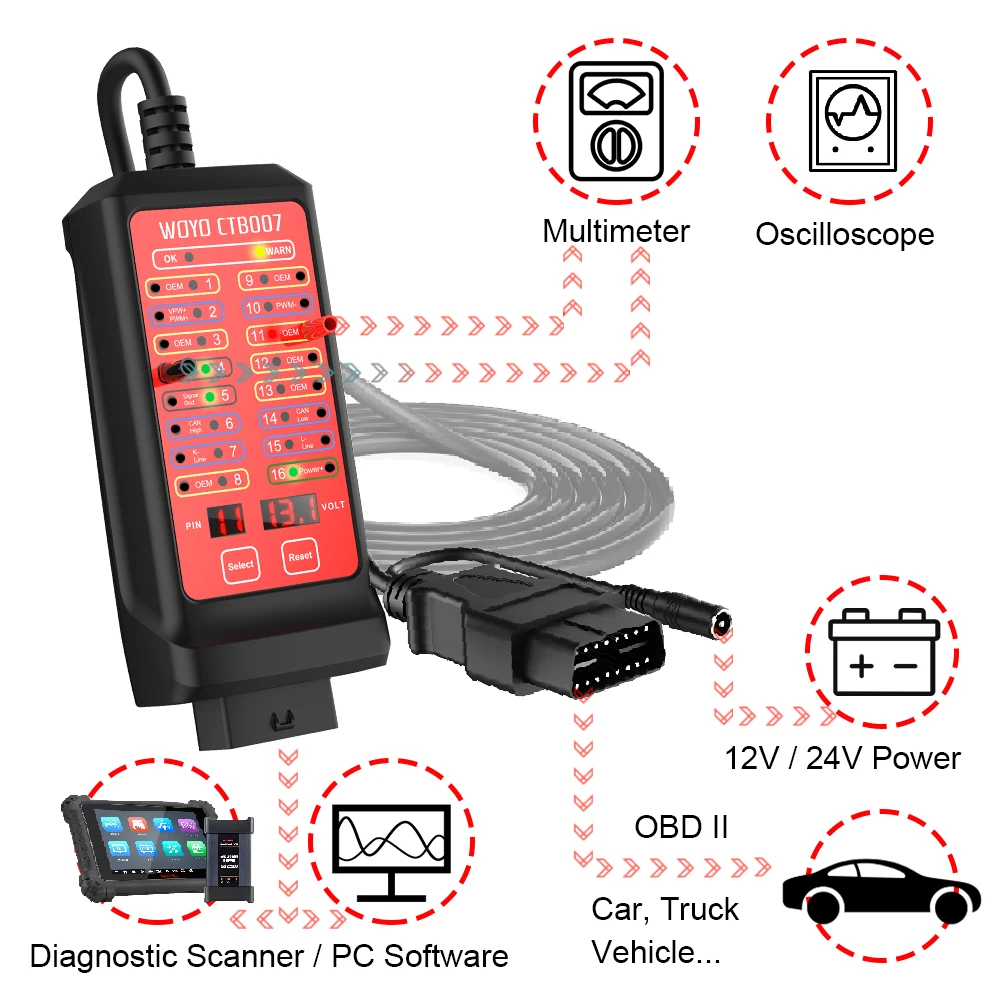

4.También puede conectarse a un multímetro y un osciloscopio para probar los demás datos que desea saber sobre OBD de 16 pines si tienen problemas.

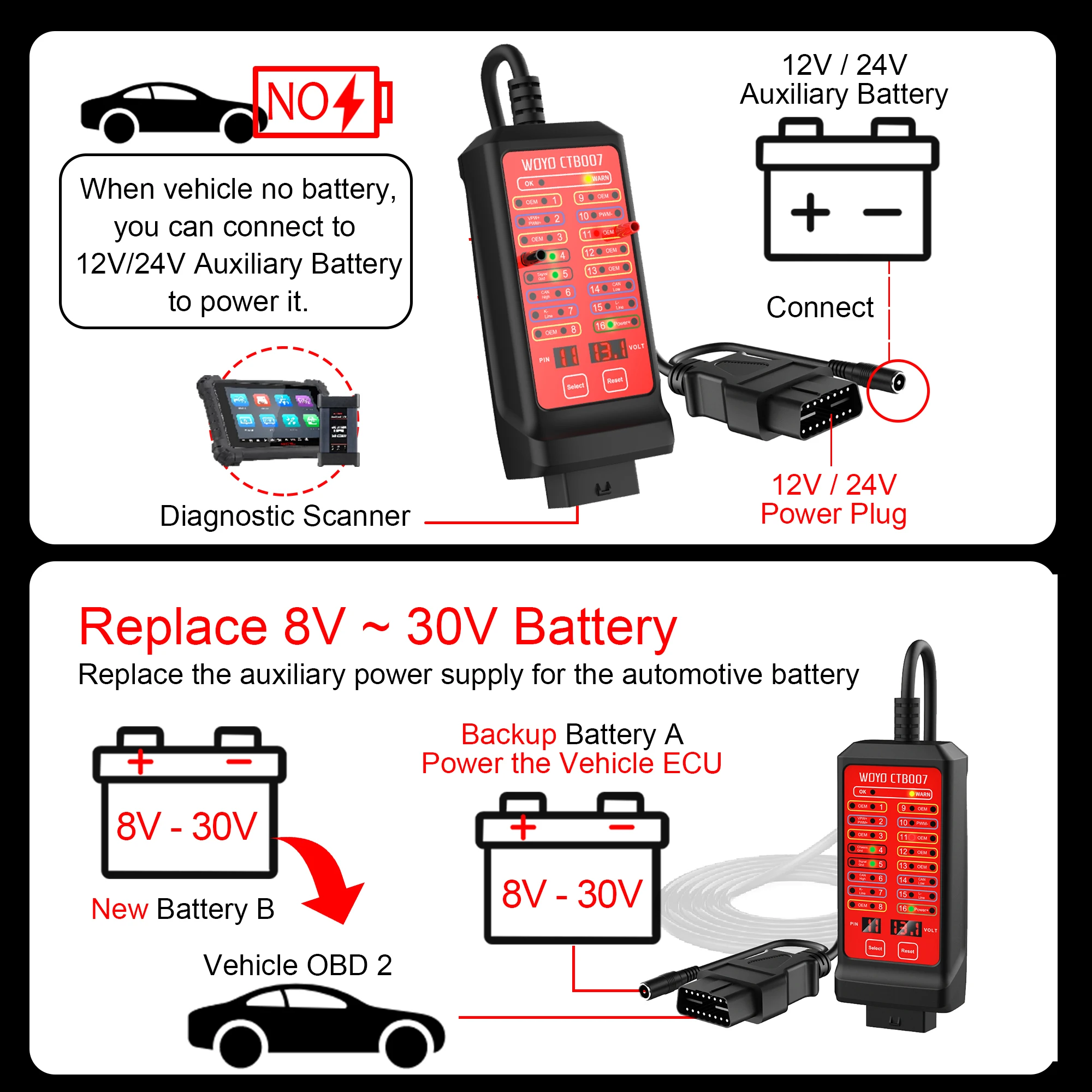

Función de supresión:

1.Reemplace la fuente de alimentación auxiliar para

la batería automotriz de 12V/24V.

2.Cuando tu coche no tiene batería, pero quieres leer los datos del coche,

Puede conectarse a una batería de alimentación de 12 V/24 V para alimentar el automóvil.

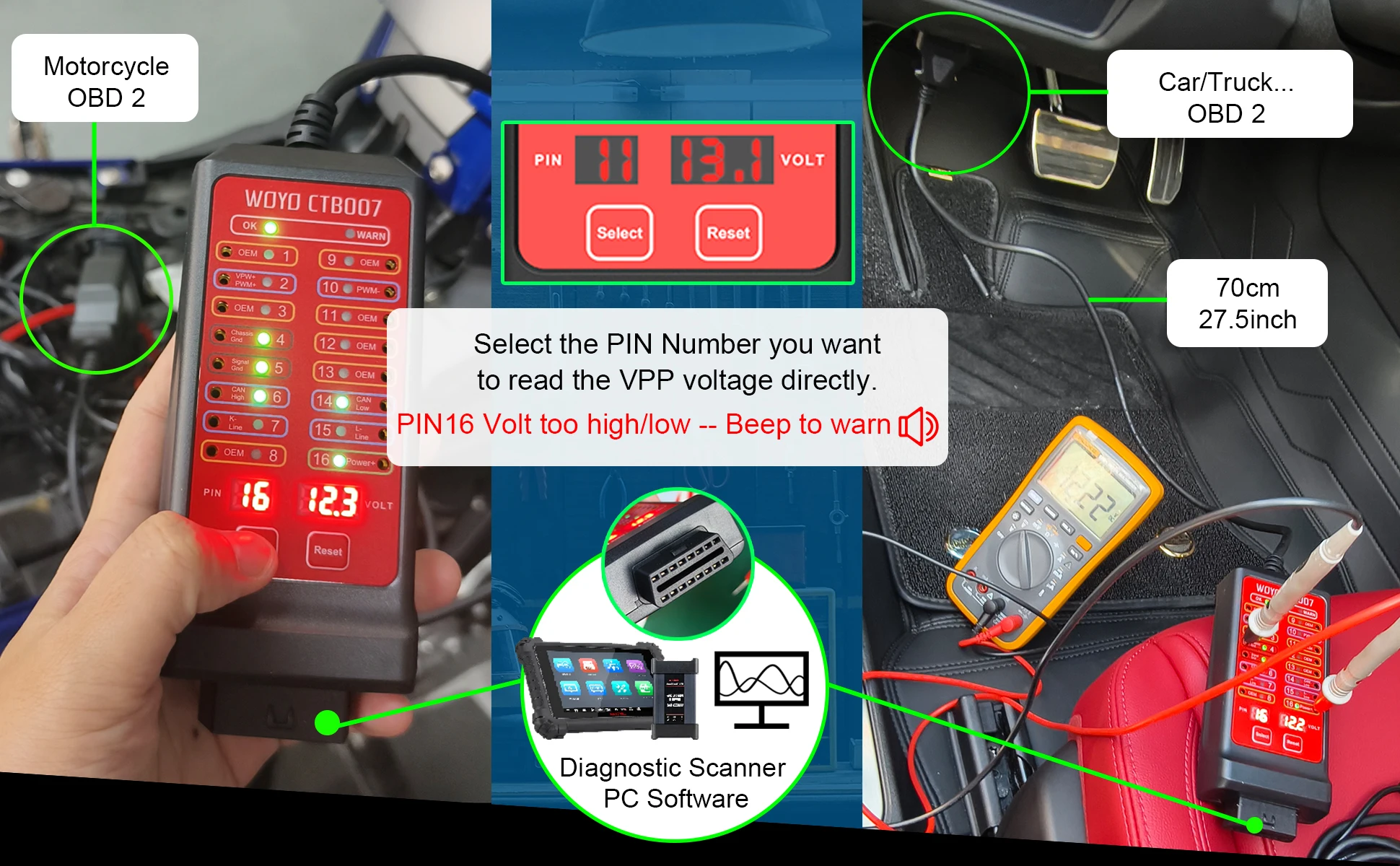

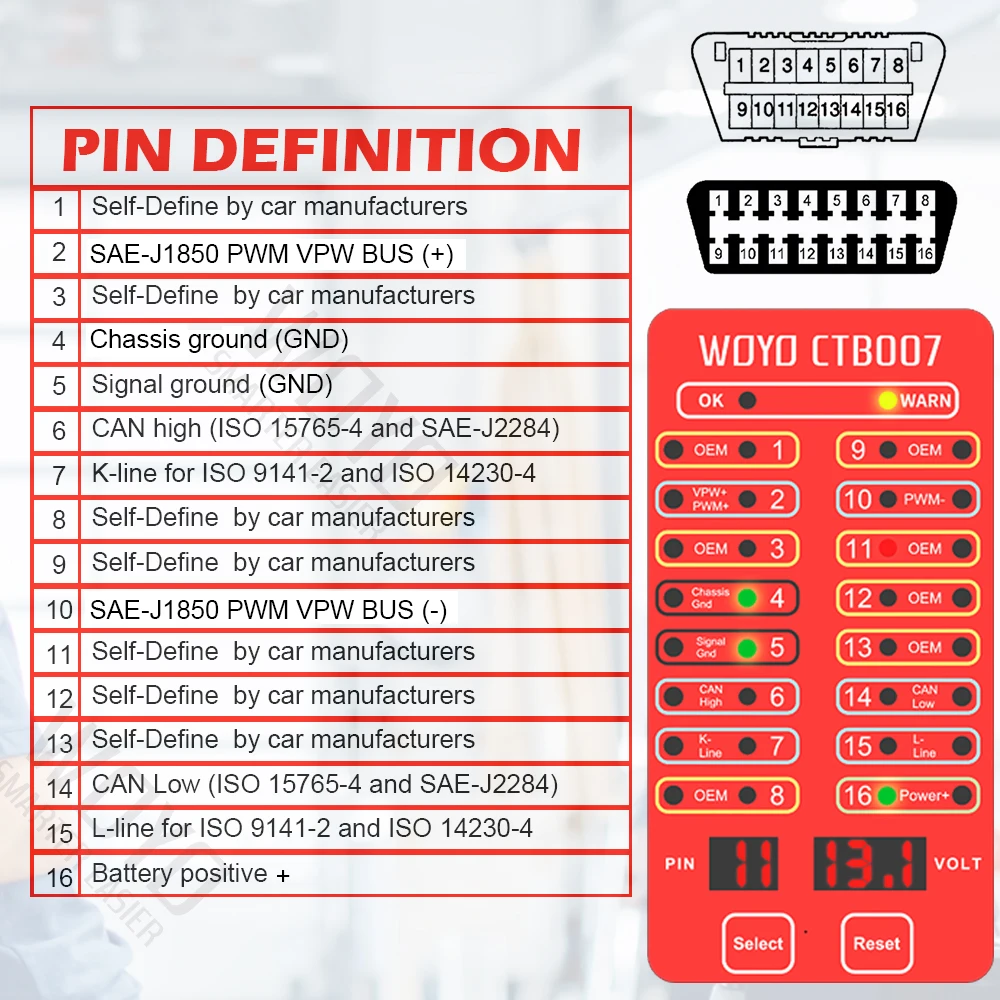

CTB007 también puede probar el voltaje de 16 pines OBD

* Puede confirmar rápidamente si solo el pin tiene problemas.

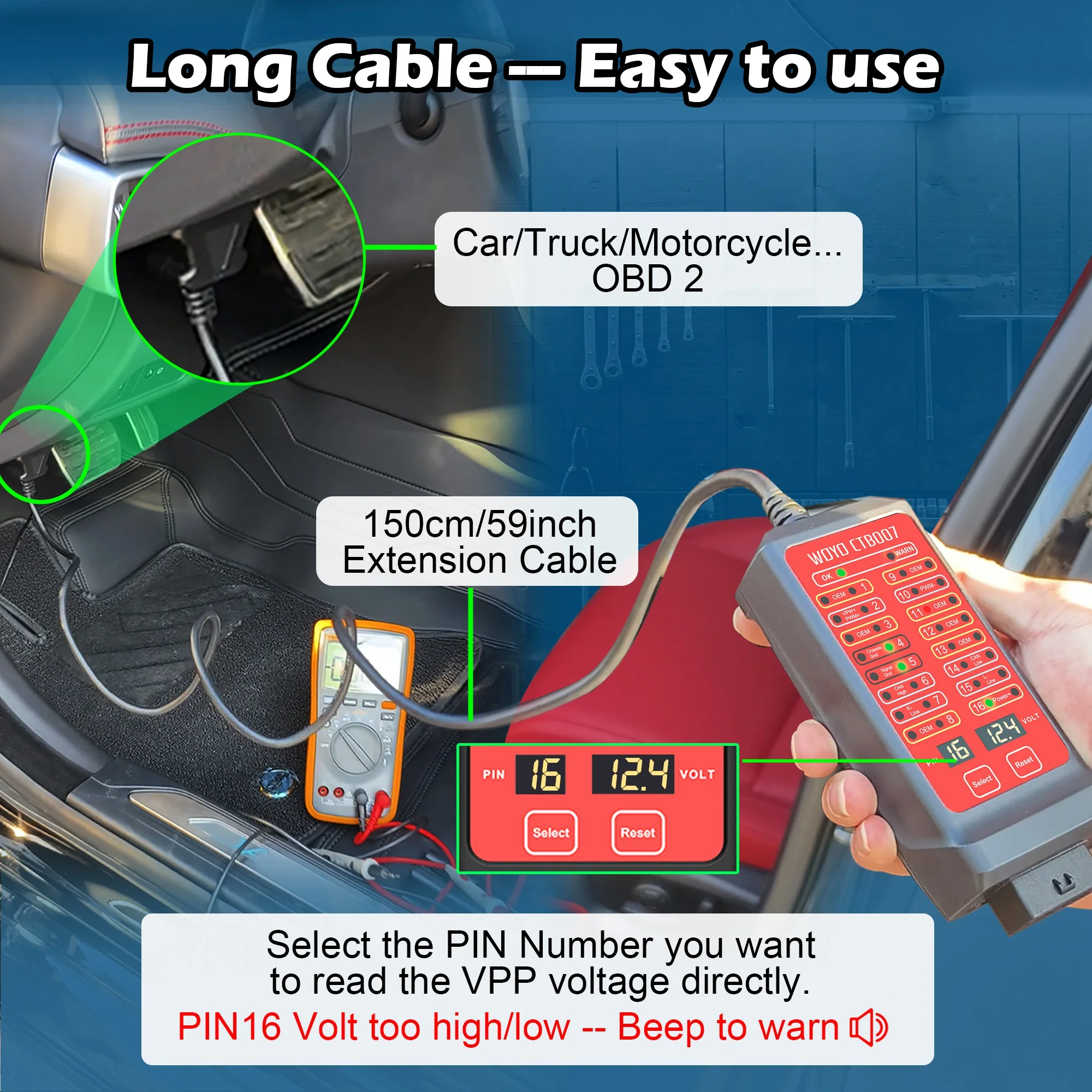

* Se utiliza incluso con un cable de extensión OBD de 59 pulgadas, lo que le permite probar el problema del automóvil con calma en un lugar cómodo.

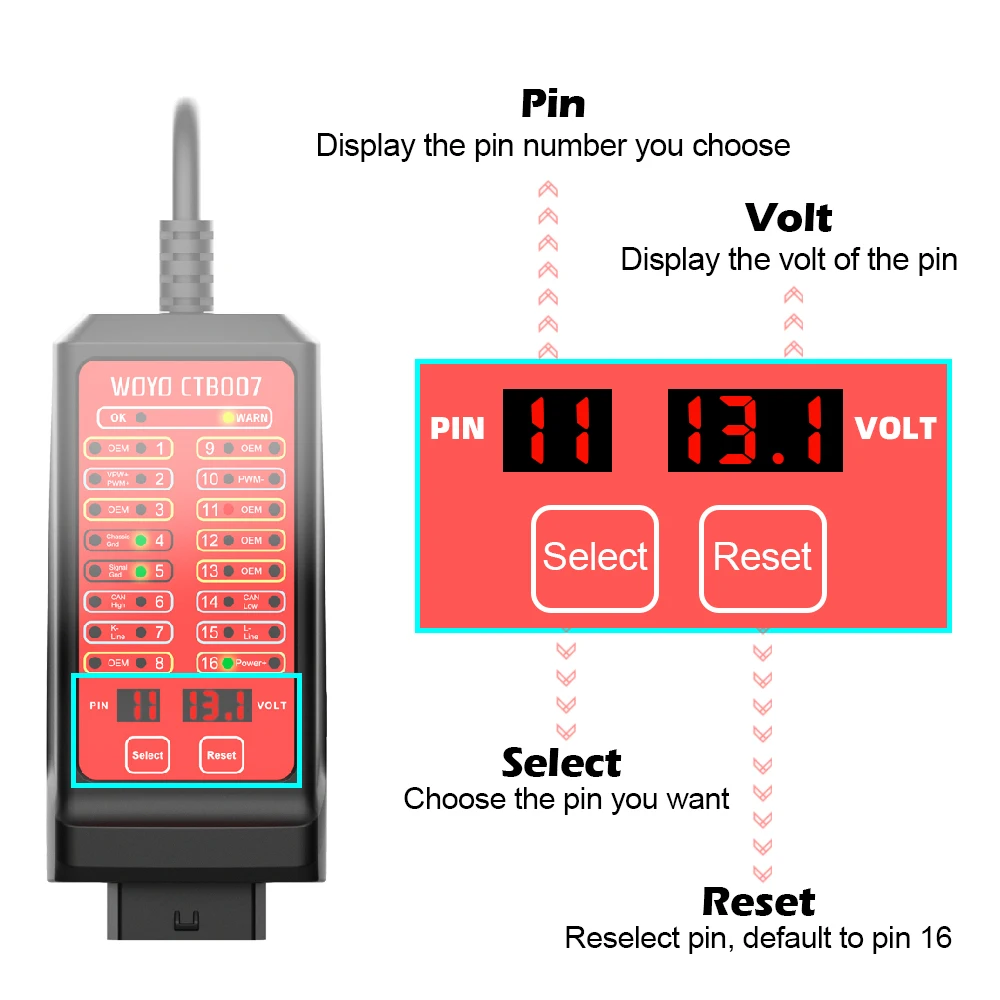

*Cuando presione el botón "Reset", CTB007 probará de forma predeterminada el valor del pin 16.

* Presione el botón "Seleccionar", puede elegir el número de pin que necesita.

Con cable de extensión OBD de 75 cm/150 cm de largo

Paquete:

1 * caja de ruptura

1 * Manual

Pasador banana de 10*2mm

Pasador banana de 2*2mm a 4mm

1 * caja al por menor WOYO
