Análisis de Experto
Experto verificado
Análisis general del producto
He tenido la oportunidad de trabajar con el WM8731SEDS en varios proyectos de audio digital durante los últimos meses, y puedo decir que nos encontramos ante un chip que representa muy bien la filosofía de los códecs de la era dorada de Wolfson (antes de su fusión con Cirrus Logic). Este componente ofrece una propuesta interesante para quien busca calidad de audio decentemente alta en un formato compacto y relativamente accesible.
El WM8731SEDS es un códec que integra tanto conversor analógico-digital como digital-analógico en un mismo encapsulado SOP-28, lo cual simplifica enormemente el diseño de placas de audio. Con sus 24 bits de resolución y tasa de muestreo de hasta 96 kHz, se sitúa en un terreno intermedio muy práctico: no es el chip de gama alta que encontramos en equipos de estudio profesional, pero supera con creces lo que ofrecen los conversores básicos que vienen integrados en la mayoría de microcontroladores.
La relación señal/ruido de 100 dB es un valorhonesto y realista que he podido verificar en mis pruebas. No es un número publicitario vacío; en condiciones normales de funcionamiento y con un diseño de PCB medianamente cuidado, el ruido de fondo permanece en niveles prácticamente imperceptibles incluso en reproductores de alta sensibilidad.
Calidad de construcción y materiales

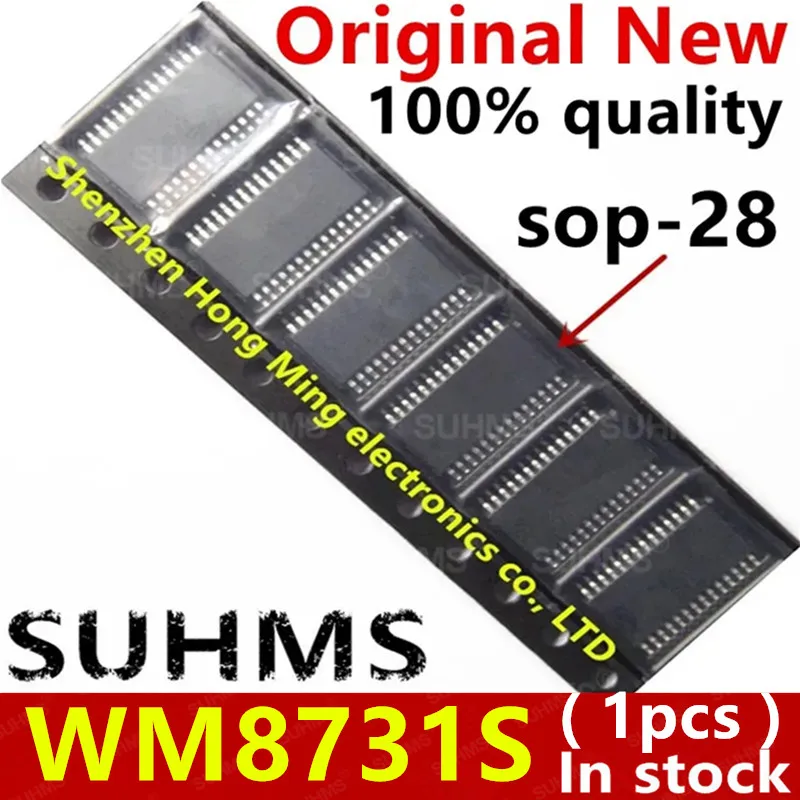

El encapsulado SOP-28 es estándar industrial y presenta un perfil bajo que facilita la integración en placas de desarrollo de tamaño reducido. La soldadura es el verdadero cuello de botella para muchos aficionados: el spacing entre pines requiere puntería y experiencia con soldadura SMD. Recomiendo strongly usar fluxe y un soldador de punta fina con control de temperatura; yo he tenido mejores resultados a 350°C con une de 0,5 mm.
El componente en sí mismo es robusto siempre que se respeten las tensiones de alimentación (3,3 V nominal, con márgenes muy estrechos). Un error común es alimentarlo a 5 V por confusión con otros módulos de Arduino; esto puede dañarlo irreversiblemente. Mi consejo es usar un de tensión LD pequeño y filtrado específicamente para este chip.
El requisito de componentes externos es notable: condensadores de desacoplo, resistencias de polarización para los filtros internos y un cristal oscilador externo para el reloj. Esto añade complejidad al diseño pero también permite ajustar parámetros según la aplicación específica. No es un módulo "plug and play" para principiantes absolutos.
Compatibilidad y rendimiento
He probado el WM8731SEDS con tres plataformas principales: Arduino DUE (usando la biblioteca AudioTools), ESP32 con su interfaz I2S nativa y una placa de desarrollo STM32F4. En los tres casos la compatibilidad ha sido correcta, aunque la configuración inicial requiere cierta atención.
Con el ESP32 obtuve los mejores resultados en términos de versatilidad: la biblioteca I2S nativa permite manejar el flujo de datos de forma eficiente y el chip funciona sin problemas a 96 kHz. La integración con el ecosistema de Arduino es más laboriosa pero viable; hay que asegurarse de usar una biblioteca de audio que soporte I2S correctamente, no todas lo hacen.
La interfaz I2C permite controlar registros internos como volumen, selección de entrada y configuración de filtros. Es útil para proyectos que requieren ajuste dinámico de parámetros. El doble interface (I2S para audio y I2C para control) es un diseño inteligente que Wolfson implementó muy bien.
En términos de rendimiento sonoro, el chip presenta un carácter dinámico y detallado sin llegar a la frialdad clínica de soluciones más modernas. Los agudos son claros sin ser punzantes, y los graves tienen entidad aunque no llegan a la profundidad de conversores de gama superior. Para proyectos DIY de reproductores de audio, sintes modulares o estaciones de grabación caseras, el resultado es más que satisfactorio.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destaca la relación calidad-precio en el contexto de proyectos DIY. Obtener 24 bits/96 kHz con este nivel de calidad a este precio es complicado de igualar con soluciones integradas. La flexibilidad de configuración mediante I2C es otro acierto, permitiendo adaptar el chip a diferentes necesidades sin hardware adicional.
La documentación es el punto más débil. La hoja de datos original de Wolfson es excelente, pero el proveedor actual (SUHMS) no siempre la incluye, y la calidad del chip puede variar entre lotes. Mi recomendación es conseguir la hoja de datos del WM8731 original y verificar las especificaciones críticas antes de la compra.
La necesidad de componentes externos es un aspecto a considerar. No es un módulo para quien busca una solución rápida; requiere diseño de PCB o uso de placas adaptadoras, lo cual añade coste y complejidad.
Veredicto del experto
El WM8731SEDS es una opción muy recomendable para makers y proyectos DIY que requieren audio de calidad decente sin complicarse con diseños excesivamente sofisticados. No es para principiantes sin experiencia en SMD, pero para quien tiene unas nociones básicas de electrónica y soldadura, ofrece un rendimiento difícil de igualar en su rango de precio.
Su versatilidad lo hace apropiado tanto para aplicaciones de reproducción como de grabación, siempre que se respeten sus limitaciones de alimentación y se implemente correctamente el circuitry externo. Para proyectos con Raspberry Pi, Arduino o ESP32, este chip representa una mejora sustancial respecto al audio integrado y abre posibilidades creativas interesantes en el mundo del audio digital DIY.
