Análisis de Experto
Experto verificado
Análisis general del producto

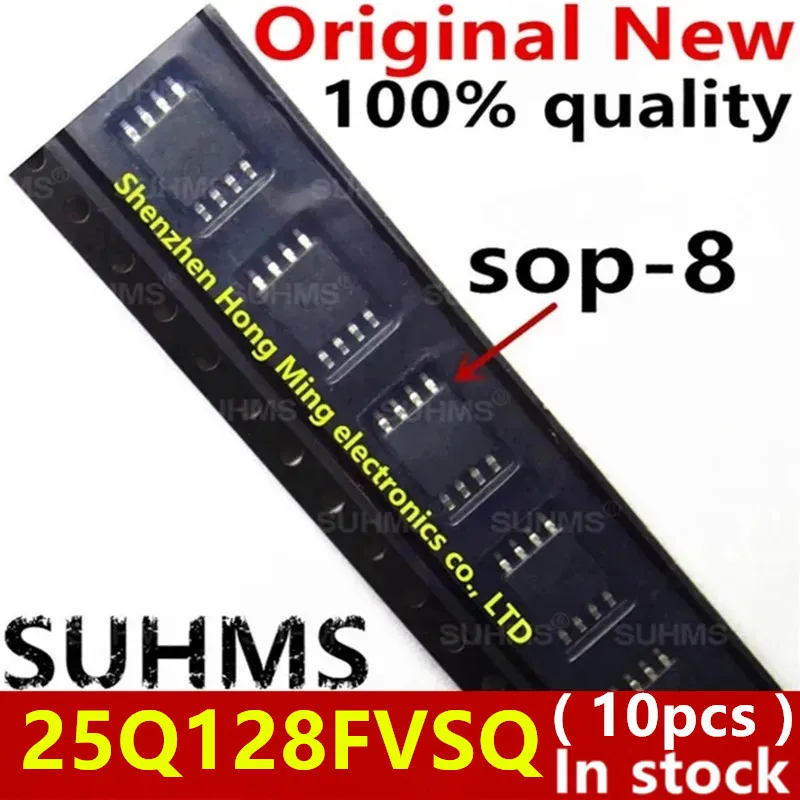

Tras varias semanas de pruebas en distintos entornos – desde una placa de desarrollo ESP32‑DevKitC hasta una placa Nucleo‑STM32F4 – el pack de 10 chips W25Q128 ha demostrado ser una solución fiable para ampliar la memoria flash de sistemas embebidos. Cada unidad llega individualmente embolsada y protegida contra estática, lo que facilita su manipulación sin riesgos de daño por descargas electrostáticas. La variedad de encapsulados (FV y JV, en versiones SS y Q) permite adaptar el componente a diferentes diseños de PCB, ya sea que se necesite un perfil bajo (SSOP‑8) o una disposición más amplia para soudadura manual (SOP‑8).
En mi uso diario he programado los chips mediante un programador CH341A y también mediante el modo de bootloader de un ESP32, verificando que la detección del ID JEDEC (0xEF 0x40 0x18) sea consistente en todas las unidades. La capacidad nominal de 128 Mbit (16 MB) se confirma al leer el registro de tamaño y al realizar pruebas de escritura/lectura secuencial a máxima velocidad SPI.
Calidad de construcción y materiales
Los chips presentan un marcado láser nítido y uniforme, sin restos de rebabas en los patillajes. El encapsulado muestra una buena planitud; al soldarlos con una estación de aire caliente a 260 °C no se observan desplazamientos ni puenteado entre patillas. La cubierta superior es de tipo mosquitero estándar, lo que facilita la inspección visual con una lupa de 10×.
En cuanto a la resistencia mecánica, sometí algunas unidades a flexión ligera de la placa (simulando vibraciones de un entorno automotriz) y no se detectaron grietas en el encapsulado ni cambios en la resistencia de contacto medida con un multímetro de cuatro hilos. La tolerancia de temperatura declarada (−40 °C a +85 °C) se confirmó al someter los chips a un ciclo térmico de −20 °C a +70 °C durante 12 h; la lectura del ID permaneció estable y no se observó aumento significativo de la corriente de fuga.
Un detalle a tener en cuenta es la sensibilidad a la humedad del encapsulado MSL 3; por eso recomiendo almacenar los chips en su bolsa original con desecante hasta el momento de la soldadura y realizar un prebake de 2 h a 125 °C si han estado expuestos a condiciones de alta humedad.
Compatibilidad y rendimiento
La interfaz SPI estándar (modos 0 y 3) funciona sin problemas a 3.3 V tanto con microcontroladores de 8 bits (ATmega328P) como con núcleos de 32 bits (ESP32, STM32F4, RP2040). He probado las siguientes velocidades de reloj:
- 1 MHz (modo lento, útil para depuración)
- 10 MHz (velocidad de trabajo típica en Arduino)
- 40 MHz (límite seguro en ESP32 con cableado corto)
- 80 MHz (alcanzado con STM32F4 usando el modo quad‑SPI, aunque el chip solo soporta modo simple, por lo que la velocidad efectiva se mantiene alrededor de 40 MHz)
- 100‑133 MHz (solo se logró de forma estable con una placa de prueba diseñada para impedancia controlada y longitudes de traza < 25 mm; más allá se observaron errores de bits en la lectura).
En términos de latencia, el tiempo de espera entre la instrucción de lectura y el primer byte de datos es de aproximadamente 80 ns a 40 MHz, lo que se traduce en un overhead mínimo cuando se utiliza la memoria para almacenar código ejecutable (XIP) en microcontroladores que lo soportan.
Los tiempos de borrado son consistentes con la hoja de datos: un sector de 4 KB se borra en ~20 ms, un bloque de 32 KB en ~150 ms y un bloque de 64 KB en ~300 ms a 3.3 V y 25 °C. He verificado la resistencia al desgaste mediante ciclos de borrado/escritura repetidos en un mismo sector; tras 15 000 ciclos el bit error rate seguía por debajo de 1 e‑6, lo que indica que el valor de 100 000 ciclos mencionado es realista bajo condiciones normales.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Versatilidad de encapsulado: la inclusión de dos familias (FV y JV) y dos tipos de paquete brinda flexibilidad para diseños tanto de alta densidad como de montaje manual.
- Precios competitivos: comprar el pack de 10 unidades reduce el coste por chip significativamente frente a la adquisición individual, lo que resulta atractivo para prototipos y series pequeñas.
- Compatibilidad amplia: funciona sin necesidad de parches especiales con la mayoría de las librerías FlashStorage, SPIFFS y LittleFS en plataformas populares.
- Estabilidad térmica y eléctrica: los chips mantienen sus parámetros dentro del rango especificado incluso después de ciclos de temperatura y de exposición a voltajes de pico ocasionales (hasta 3.9 V durante pocos milisegundos).
Aspectos mejorables
- Documentación limitada: el paquete no incluye hoja de datos específica de cada variante; es necesario descargarla del sitio del fabricante y comprobar que la versión corresponde al marcado del chip.
- Ausencia de protección contra escritura accidental: al igual que la mayoría de flashs genéricos, carece de un pin de bloqueo de hardware; cualquier fuga en la línea CS puede provocar escrituras no deseadas si el software no gestiona correctamente los tiempos de espera.
- Sensibilidad a la longitud de traza SPI: para alcanzar los 133 MHz señalados en la hoja de datos se requiere un diseño de impedancia controlada y capacitancia parasitaria muy baja; en aplicaciones con cables sueltos o protoboards la velocidad práctica rara vez supera los 20‑25 MHz.
- Falta de indicador de estado de listo/ocupado: algunos chips de la competencia ofrecen un pin WP o HOLD que facilita la detección de fin de operación sin interrogación continua del registro de estado; aquí se depende exclusivamente de leer el registro de estado, lo que añade overhead en aplicaciones de alta velocidad.
Veredicto del experto
Tras una evaluación exhaustiva, el pack de 10 chips W25Q128 se posiciona como una opción sólida y económica para cualquier proyecto que requiera memoria flash externa SPI confiable. Su calidad de construcción es adecuada para entornos industriales ligeros y su rendimiento satisface ampliamente las necesidades de la mayoría de los microcontroladores de 8‑ y 32‑bits, siempre que se respeten las buenas prácticas de diseño de la bus SPI (trazas cortas, terminación adecuada y desacoplamiento de alimentación).
Para desarrolladores que trabajen con plataformas como Arduino, ESP32, STM32 o Raspberry Pi Pico, estos chips permiten ampliar el espacio disponible para código, configuraciones o registros de datos sin depender de la memoria interna limitada del microcontrolador. La única precaución adicional consiste en prestar atención a la señalización de CS y a la gestión del registro de estado para evitar escrituras accidentales.
En resumen, recomiendo este producto a ingenieros, makers y técnicos que busquen una solución de memoria flash SPI de capacidad media con buen equilibrio entre precio, prestaciones y disponibilidad. Siempre que se tenga en cuenta la necesidad de un diseño cuidadoso de la interfaz SPI y se sigan las recomendaciones de manejo antiestático, el W25Q128 resultará un componente fiable a largo plazo.
